Слайд 1

Описание слайда:

ЭЛЕКТРОБЕЗОПАСНОСТЬ это система технических и организационных мер, направленных на защиту человека от вредных и опасных факторов электрического тока, электрической дуги, электромагнитного излучения и статического электричества Напряжение прикосновения – это напряжение между двумя точками цепи замыкания на землю (корпус) при одновременном прикосновении к ним человека Напряжение шага – разность потенциалов, обусловленная растеканием тока замыкания на землю, между точками цепи тока, находящихся на расстоянии шага а (а = 0,8 м), которых одновременно касается ногами человек

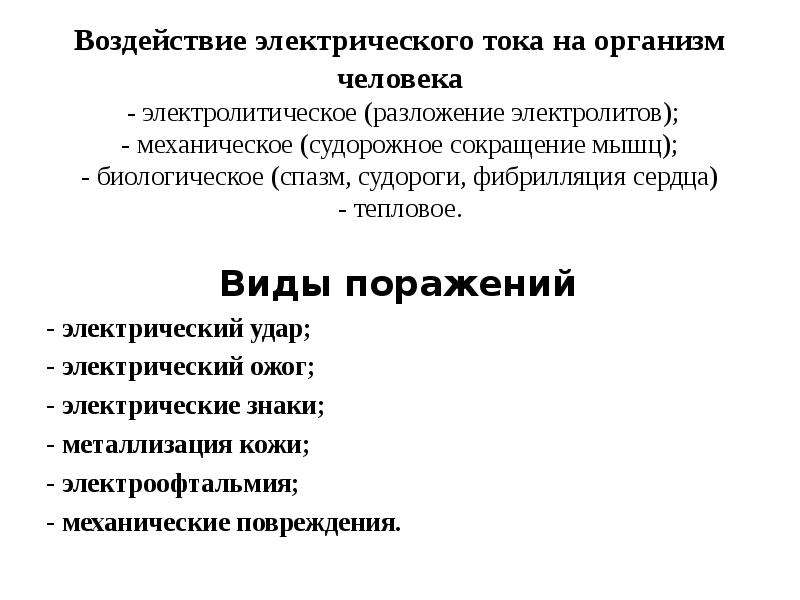

Слайд 2

Описание слайда:

Воздействие электрического тока на организм человека - электролитическое (разложение электролитов); - механическое (судорожное сокращение мышц); - биологическое (спазм, судороги, фибрилляция сердца) - тепловое. Виды поражений - электрический удар; - электрический ожог; - электрические знаки; - металлизация кожи; - электроофтальмия; - механические повреждения.

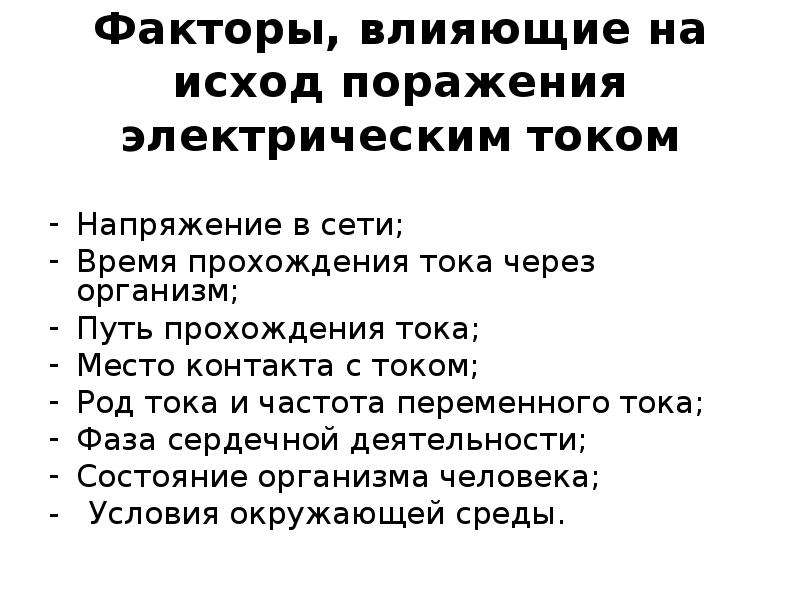

Слайд 3

Описание слайда:

Факторы, влияющие на исход поражения электрическим током Напряжение в сети; Время прохождения тока через организм; Путь прохождения тока; Место контакта с током; Род тока и частота переменного тока; Фаза сердечной деятельности; Состояние организма человека; - Условия окружающей среды.

Слайд 4

Описание слайда:

Пороговые значения токов Можно выделить три основные реакции организма на прохождение тока: ощущение тока; судорожное (непреодолимое) сокращение мышц; фибрилляция сердца. Минимальные значения токов, вызывающих основные реакции, называются пороговыми значениями токов. В связи с этим различают токи: Ощутимый – 0,6 - 1,5 мА; Отпускающий – 6 – 8 мА; Неотпускающий – 15 – 20 мА; Фибрилляционный – 80 – 100 мА.

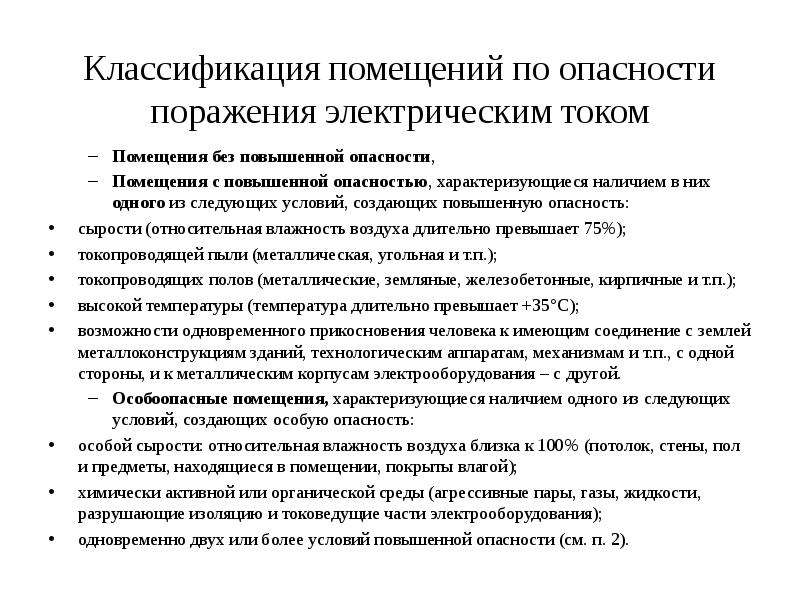

Слайд 5

Описание слайда:

Классификация помещений по опасности поражения электрическим током Помещения без повышенной опасности, Помещения с повышенной опасностью, характеризующиеся наличием в них одного из следующих условий, создающих повышенную опасность: сырости (относительная влажность воздуха длительно превышает 75%); токопроводящей пыли (металлическая, угольная и т.п.); токопроводящих полов (металлические, земляные, железобетонные, кирпичные и т.п.); высокой температуры (температура длительно превышает +35°С); возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования – с другой. Особоопасные помещения, характеризующиеся наличием одного из следующих условий, создающих особую опасность: особой сырости: относительная влажность воздуха близка к 100% (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой); химически активной или органической среды (агрессивные пары, газы, жидкости, разрушающие изоляцию и токоведущие части электрооборудования); одновременно двух или более условий повышенной опасности (см. п. 2).

Слайд 6

Описание слайда:

Методы и средства обеспечения электробезопасности Выбор средств защиты зависит: от режима нейтрали электрической сети; применяемого напряжения; условий эксплуатации. Средства электробезопасности общетехнические; специальные; средства индивидуальной защиты

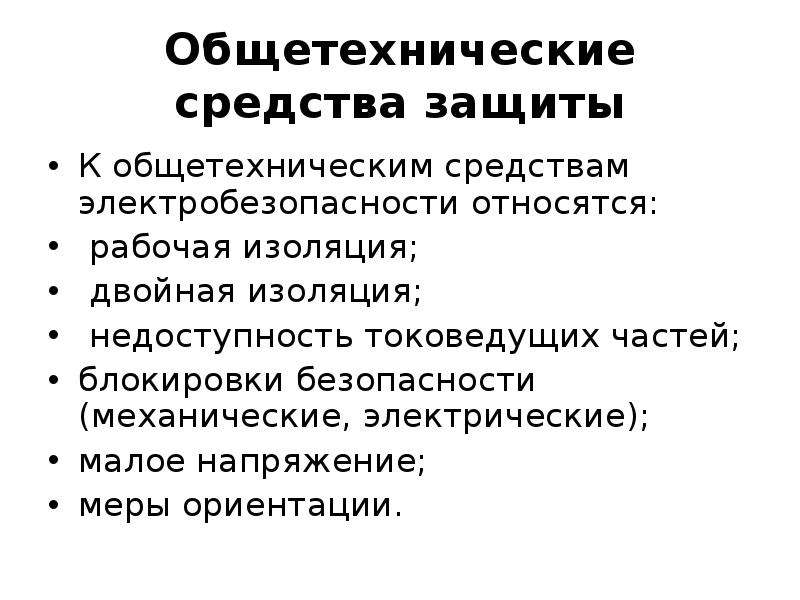

Слайд 7

Описание слайда:

Общетехнические средства защиты К общетехническим средствам электробезопасности относятся: рабочая изоляция; двойная изоляция; недоступность токоведущих частей; блокировки безопасности (механические, электрические); малое напряжение; меры ориентации.

Слайд 8

Описание слайда:

Защитное заземление это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей электроустановки, которые могут оказаться под напряжением

Слайд 9

Описание слайда:

ЗАНУЛЕНИЕ это преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением

Слайд 10

Описание слайда:

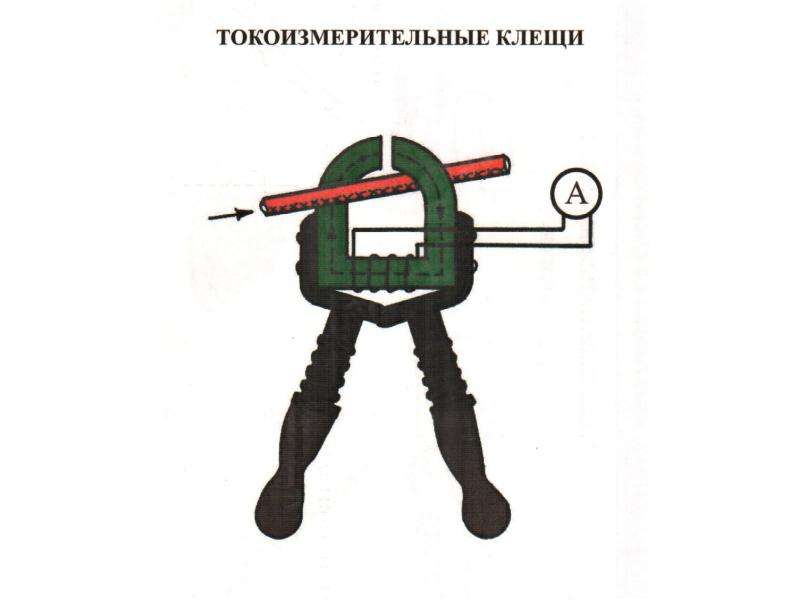

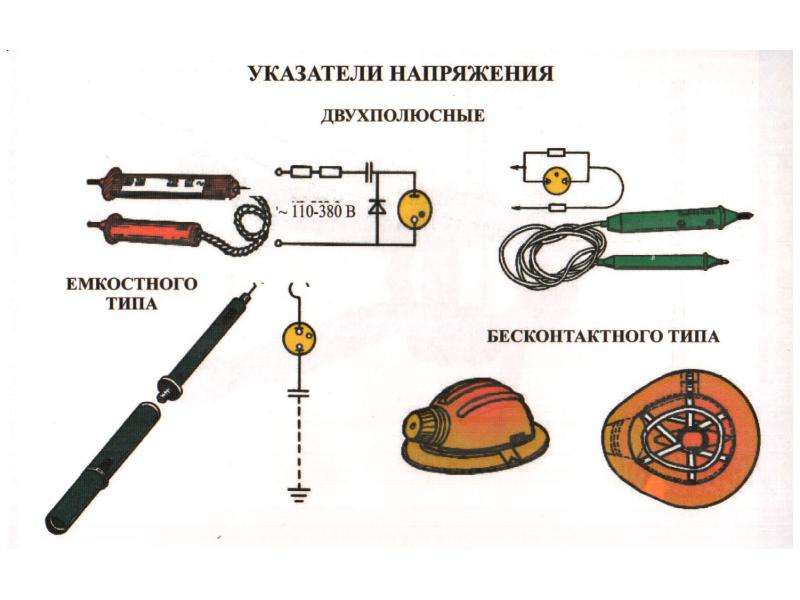

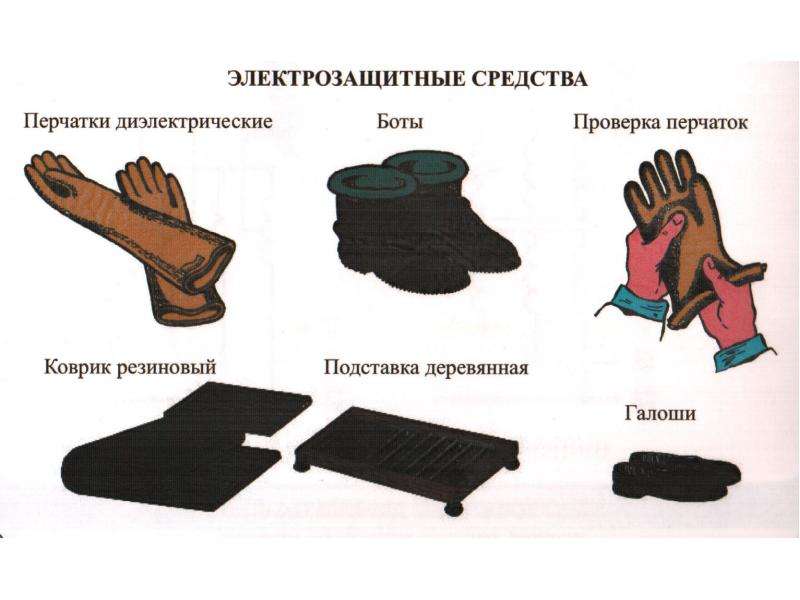

Средства индивидуальной защиты, используемые в электроустановках Средства защиты, используемые в электроустановках, по своему назначению подразделяются на две категории: основные и дополнительные. Основные: Изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, диэлектрические перчатки, слесарно-монтажный инструмент с изолирующими ручками Дополнительные: Диэлектрические галоши, диэлектрические коврики, переносные заземления, изолирующие подставки и накладки
