Слайд 1

Описание слайда:

Тема лекции 12. Производственный шум. Тема лекции 12. Производственный шум.

Слайд 2

Описание слайда:

План лекции План лекции 1.Физические характеристики шума. 2. Действие шума на организм. 3.Классификация шумов. 4.Нормирование шума. 5.Приборы и методы контроля шума на производстве. 6. Методы борьбы с шумом.

Слайд 3

Описание слайда:

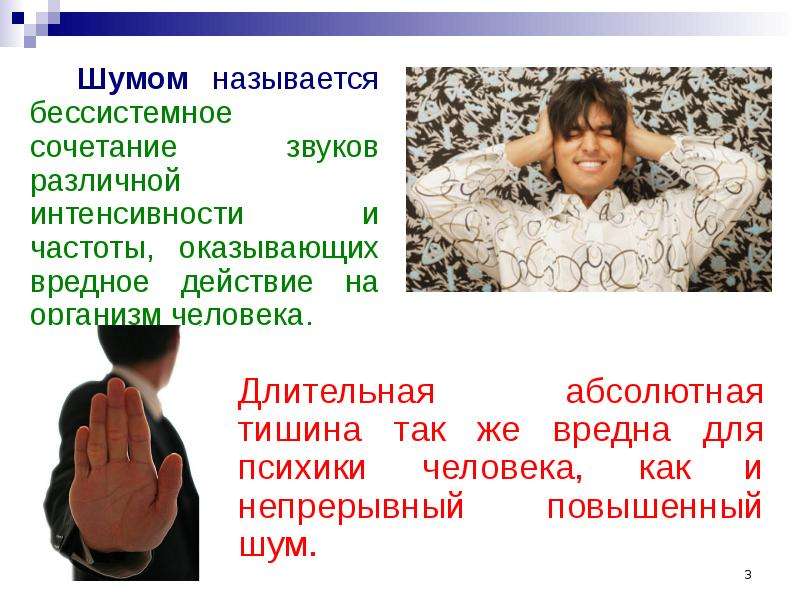

Шумом называется бессистемное сочетание звуков различной интенсивности и частоты, оказывающих вредное действие на организм человека. Шумом называется бессистемное сочетание звуков различной интенсивности и частоты, оказывающих вредное действие на организм человека.

Слайд 4

Описание слайда:

При проектировании конструкторского бюро в Ганновере архитекторы предусмотрели все меры, чтобы ни один посторонний звук не проникал в здание - рамы с тройным остеклением, звукоизоляционные панели из ячеистого бетона и специальные пластмассовые обои, гасящие звук. При проектировании конструкторского бюро в Ганновере архитекторы предусмотрели все меры, чтобы ни один посторонний звук не проникал в здание - рамы с тройным остеклением, звукоизоляционные панели из ячеистого бетона и специальные пластмассовые обои, гасящие звук.

Слайд 5

Описание слайда:

Установлено, что большее влияние шум оказывает на людей, занятых умственным трудом, чем физическим. Установлено, что большее влияние шум оказывает на людей, занятых умственным трудом, чем физическим. Особенно беспокоит человека шум непонятного происхождения, возникающий в ночное время суток. Шум, создаваемый самим человеком, беспокоит его значительно меньше, чем окружающих.

Слайд 6

Описание слайда:

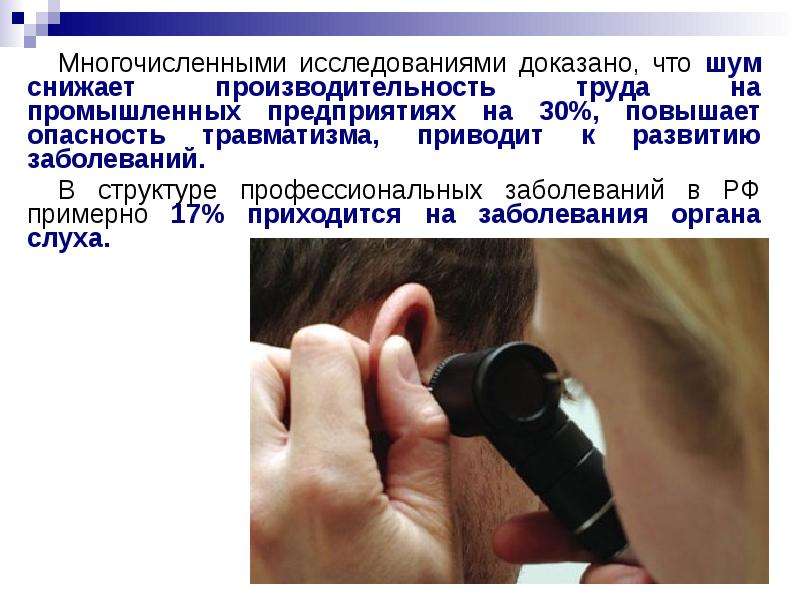

Многочисленными исследованиями доказано, что шум снижает производительность труда на промышленных предприятиях на 30%, повышает опасность травматизма, приводит к развитию заболеваний. Многочисленными исследованиями доказано, что шум снижает производительность труда на промышленных предприятиях на 30%, повышает опасность травматизма, приводит к развитию заболеваний. В структуре профессиональных заболеваний в РФ примерно 17% приходится на заболевания органа слуха.

Слайд 7

Описание слайда:

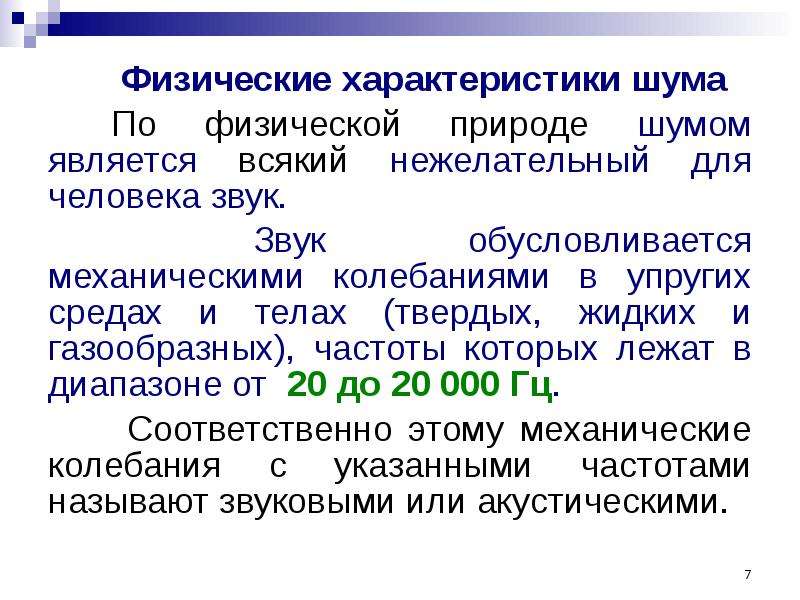

Физические характеристики шума Физические характеристики шума По физической природе шумом является всякий нежелательный для человека звук. Звук обусловливается механическими колебаниями в упругих средах и телах (твердых, жидких и газообразных), частоты которых лежат в диапазоне от 20 до 20 000 Гц. Соответственно этому механические колебания с указанными частотами называют звуковыми или акустическими.

Слайд 8

Описание слайда:

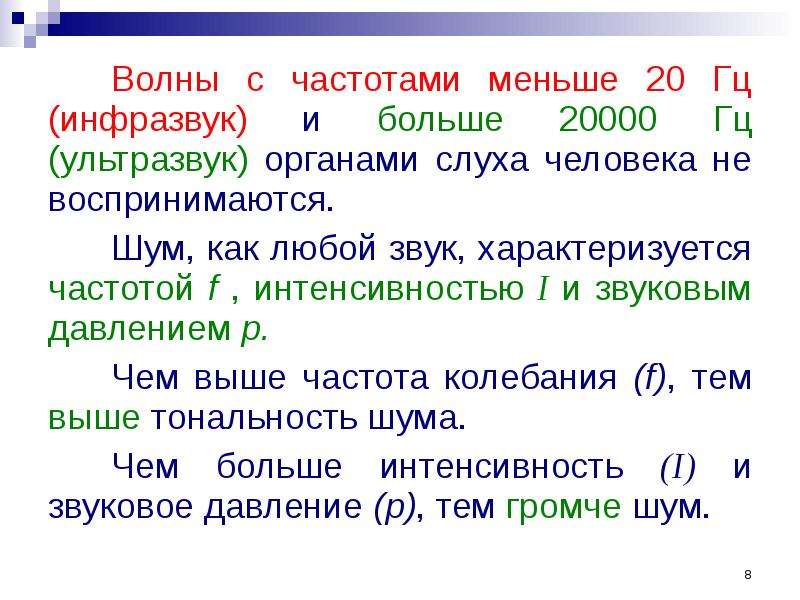

Волны с частотами меньше 20 Гц (инфразвук) и больше 20000 Гц (ультразвук) органами слуха человека не воспринимаются. Волны с частотами меньше 20 Гц (инфразвук) и больше 20000 Гц (ультразвук) органами слуха человека не воспринимаются. Шум, как любой звук, характеризуется частотой f , интенсивностью I и звуковым давлением р. Чем выше частота колебания (f), тем выше тональность шума. Чем больше интенсивность (I) и звуковое давление (p), тем громче шум.

Слайд 9

Описание слайда:

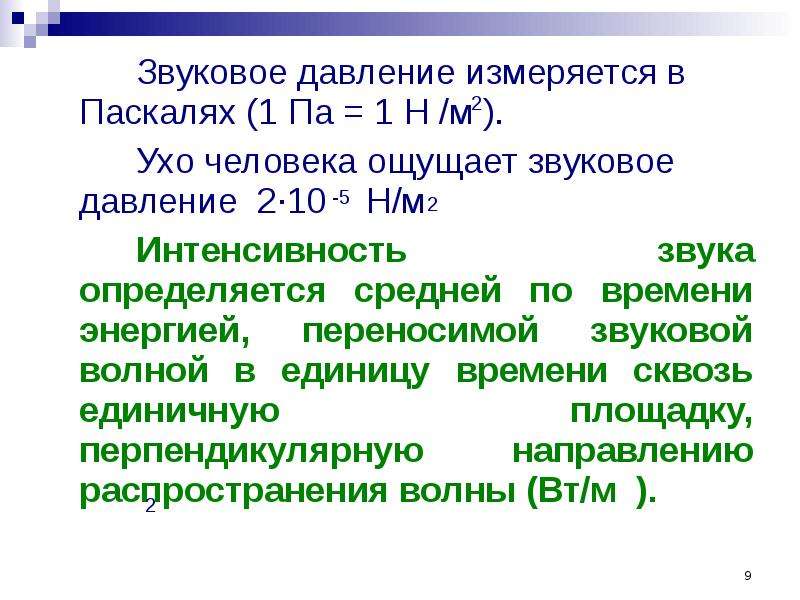

Звуковое давление измеряется в Паскалях (1 Па = 1 Н /м ). Звуковое давление измеряется в Паскалях (1 Па = 1 Н /м ). Ухо человека ощущает звуковое давление 2·10 Н/м Интенсивность звука определяется средней по времени энергией, переносимой звуковой волной в единицу времени сквозь единичную площадку, перпендикулярную направлению распространения волны (Вт/м ).

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

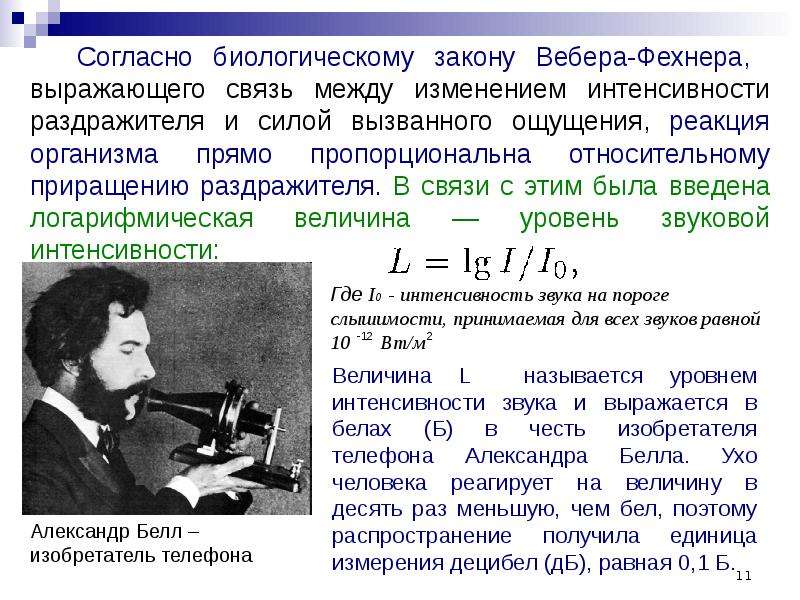

Согласно биологическому закону Вебера-Фехнера, выражающего связь между изменением интенсивности раздражителя и силой вызванного ощущения, реакция организма прямо пропорциональна относительному приращению раздражителя. В связи с этим была введена логарифмическая величина — уровень звуковой интенсивности: Согласно биологическому закону Вебера-Фехнера, выражающего связь между изменением интенсивности раздражителя и силой вызванного ощущения, реакция организма прямо пропорциональна относительному приращению раздражителя. В связи с этим была введена логарифмическая величина — уровень звуковой интенсивности:

Слайд 12

Описание слайда:

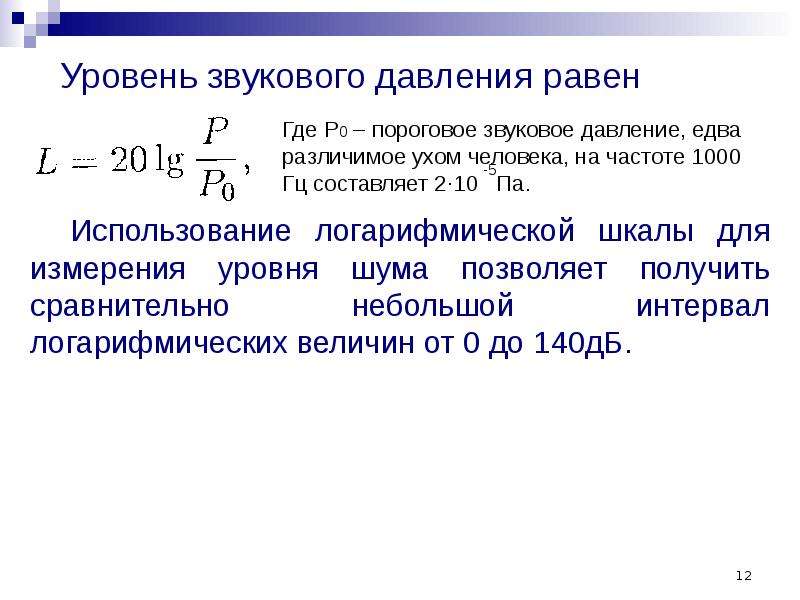

Уровень звукового давления равен Уровень звукового давления равен

Слайд 13

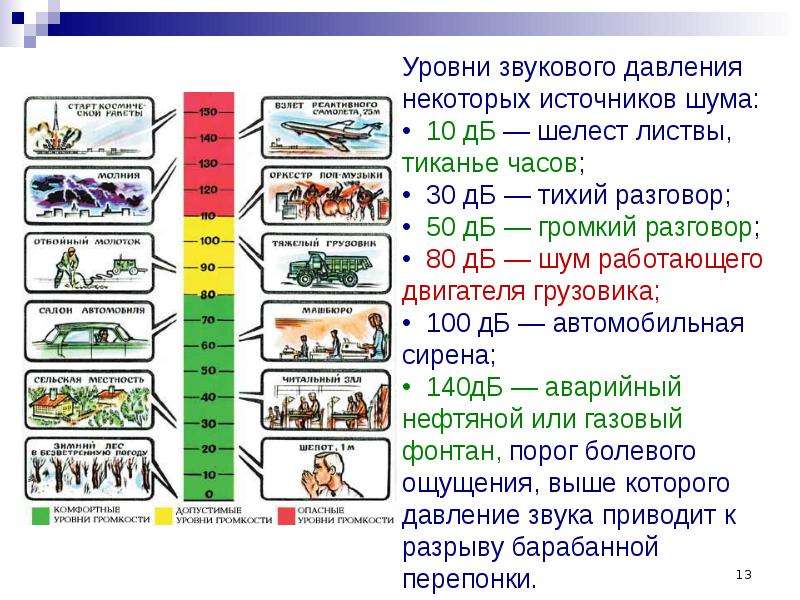

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

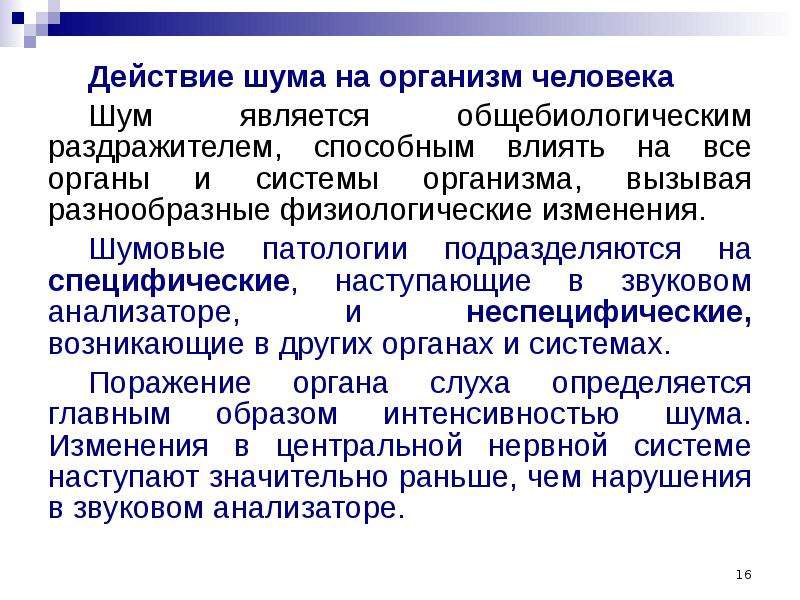

Действие шума на организм человека Действие шума на организм человека Шум является общебиологическим раздражителем, способным влиять на все органы и системы организма, вызывая разнообразные физиологические изменения. Шумовые патологии подразделяются на специфические, наступающие в звуковом анализаторе, и неспецифические, возникающие в других органах и системах. Поражение органа слуха определяется главным образом интенсивностью шума. Изменения в центральной нервной системе наступают значительно раньше, чем нарушения в звуковом анализаторе.

Слайд 17

Описание слайда:

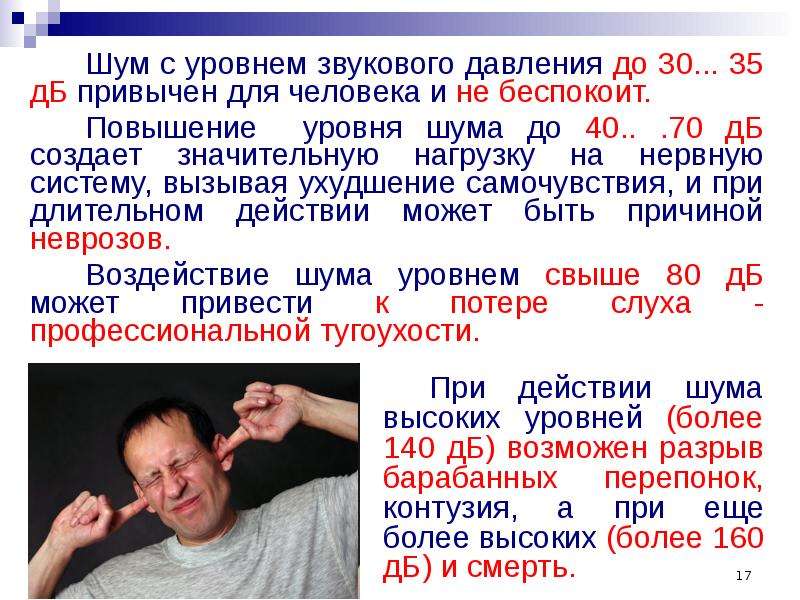

Шум с уровнем звукового давления до 30... 35 дБ привычен для человека и не беспокоит. Шум с уровнем звукового давления до 30... 35 дБ привычен для человека и не беспокоит. Повышение уровня шума до 40.. .70 дБ создает значительную нагрузку на нервную систему, вызывая ухудшение самочувствия, и при длительном действии может быть причиной неврозов. Воздействие шума уровнем свыше 80 дБ может привести к потере слуха - профессиональной тугоухости.

Слайд 18

Описание слайда:

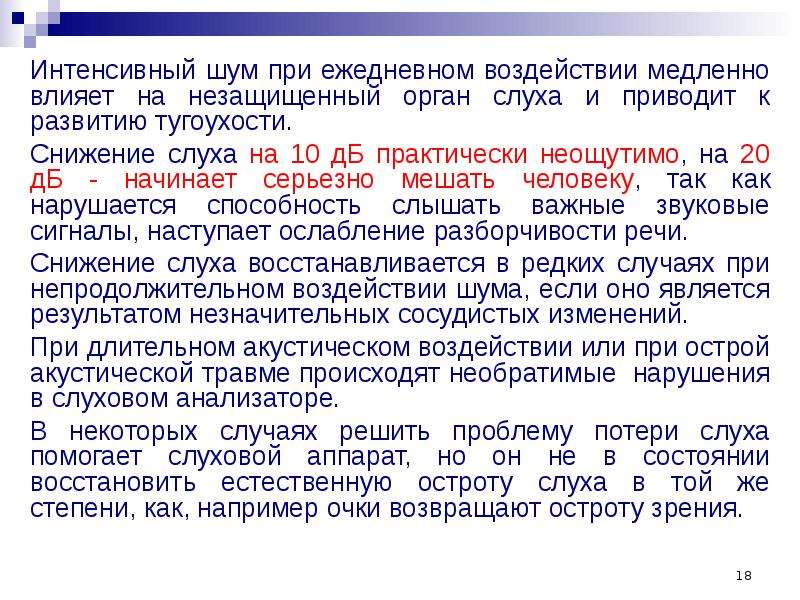

Интенсивный шум при ежедневном воздействии медленно влияет на незащищенный орган слуха и приводит к развитию тугоухости. Интенсивный шум при ежедневном воздействии медленно влияет на незащищенный орган слуха и приводит к развитию тугоухости. Снижение слуха на 10 дБ практически неощутимо, на 20 дБ - начинает серьезно мешать человеку, так как нарушается способность слышать важные звуковые сигналы, наступает ослабление разборчивости речи. Снижение слуха восстанавливается в редких случаях при непродолжительном воздействии шума, если оно является результатом незначительных сосудистых изменений. При длительном акустическом воздействии или при острой акустической травме происходят необратимые нарушения в слуховом анализаторе. В некоторых случаях решить проблему потери слуха помогает слуховой аппарат, но он не в состоянии восстановить естественную остроту слуха в той же степени, как, например очки возвращают остроту зрения.

Слайд 19

Описание слайда:

При воздействии шума наблюдаются отклонения в состоянии вестибулярной функции, головные боли, головокружение, боли в области сердца, повышение артериального давления, боли в области желудка. При воздействии шума наблюдаются отклонения в состоянии вестибулярной функции, головные боли, головокружение, боли в области сердца, повышение артериального давления, боли в области желудка. Кроме интенсивности шума особенности воздействия шума на организм человека определяет характер спектра. Более неблагоприятное влияние оказывают высокие частоты (свыше 1000 Гц) по сравнению с низкими (31,5... 125 Гц).

Слайд 20

Описание слайда:

Степень шумовой патологии зависит в некоторой степени от индивидуальной чувствительности организма к акустическому раздражителю. Считают, что повышенная чувствительность к шуму присуща 11% людей. Женский и детский организм особенно чувствительны к шуму. Высокая индивидуальная чувствительность может быть одной из причин повышенной утомляемости и развития неврозов. Степень шумовой патологии зависит в некоторой степени от индивидуальной чувствительности организма к акустическому раздражителю. Считают, что повышенная чувствительность к шуму присуща 11% людей. Женский и детский организм особенно чувствительны к шуму. Высокая индивидуальная чувствительность может быть одной из причин повышенной утомляемости и развития неврозов.

Слайд 21

Описание слайда:

Длительное воздействие интенсивного шума на человека приводит к развитию шумовой болезни, являющейся самостоятельной формой профессиональной патологии. Длительное воздействие интенсивного шума на человека приводит к развитию шумовой болезни, являющейся самостоятельной формой профессиональной патологии. Шумовая болезнь - это общее заболевание организма с преимущественным поражением органа слуха, центральной нервной и сердечнососудистой систем, развивающееся в результате длительного воздействия интенсивного шума. .

Слайд 22

Описание слайда:

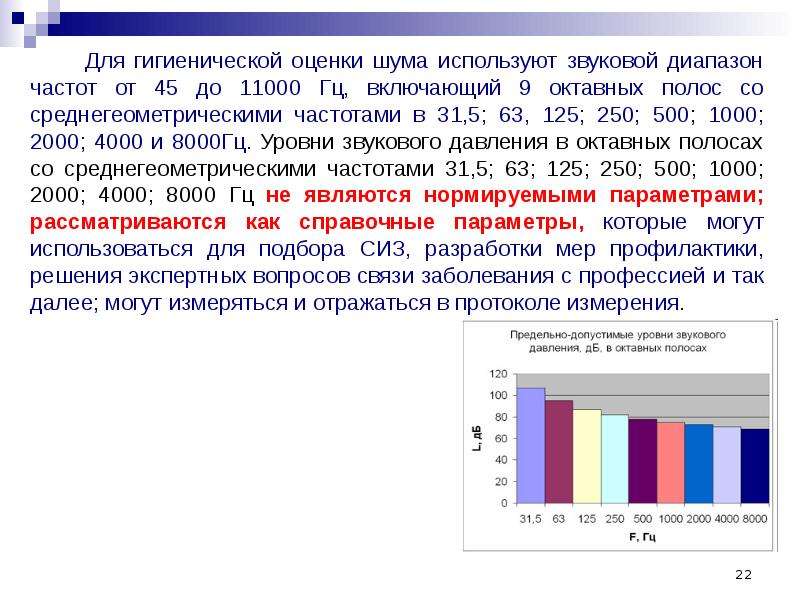

Для гигиенической оценки шума используют звуковой диапазон частот от 45 до 11000 Гц, включающий 9 октавных полос со среднегеометрическими частотами в 31,5; 63, 125; 250; 500; 1000; 2000; 4000 и 8000Гц. Уровни звукового давления в октавных полосах со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц не являются нормируемыми параметрами; рассматриваются как справочные параметры, которые могут использоваться для подбора СИЗ, разработки мер профилактики, решения экспертных вопросов связи заболевания с профессией и так далее; могут измеряться и отражаться в протоколе измерения. Для гигиенической оценки шума используют звуковой диапазон частот от 45 до 11000 Гц, включающий 9 октавных полос со среднегеометрическими частотами в 31,5; 63, 125; 250; 500; 1000; 2000; 4000 и 8000Гц. Уровни звукового давления в октавных полосах со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц не являются нормируемыми параметрами; рассматриваются как справочные параметры, которые могут использоваться для подбора СИЗ, разработки мер профилактики, решения экспертных вопросов связи заболевания с профессией и так далее; могут измеряться и отражаться в протоколе измерения.

Слайд 23

Описание слайда:

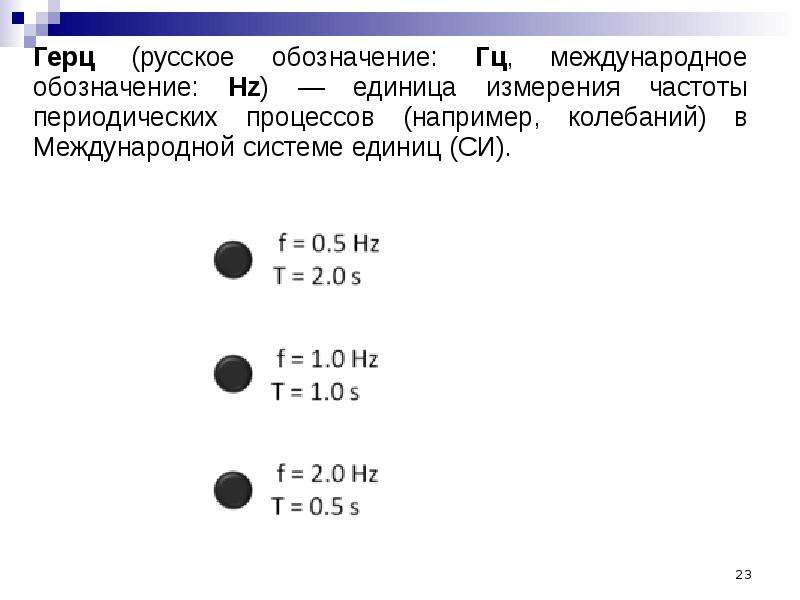

Герц (русское обозначение: Гц, международное обозначение: Hz) — единица измерения частоты периодических процессов (например, колебаний) в Международной системе единиц (СИ). Герц (русское обозначение: Гц, международное обозначение: Hz) — единица измерения частоты периодических процессов (например, колебаний) в Международной системе единиц (СИ).

Слайд 24

Описание слайда:

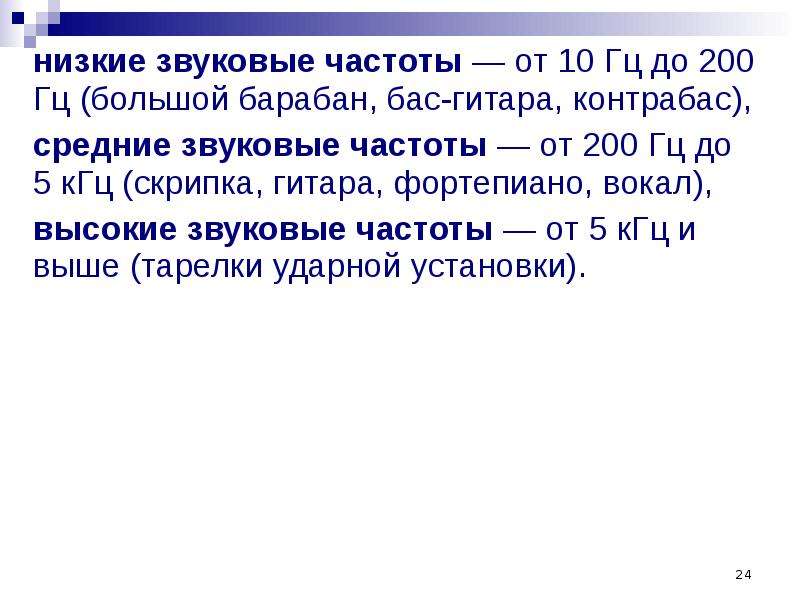

низкие звуковые частоты — от 10 Гц до 200 Гц (большой барабан, бас-гитара, контрабас), низкие звуковые частоты — от 10 Гц до 200 Гц (большой барабан, бас-гитара, контрабас), средние звуковые частоты — от 200 Гц до 5 кГц (скрипка, гитара, фортепиано, вокал), высокие звуковые частоты — от 5 кГц и выше (тарелки ударной установки).

Слайд 25

Описание слайда:

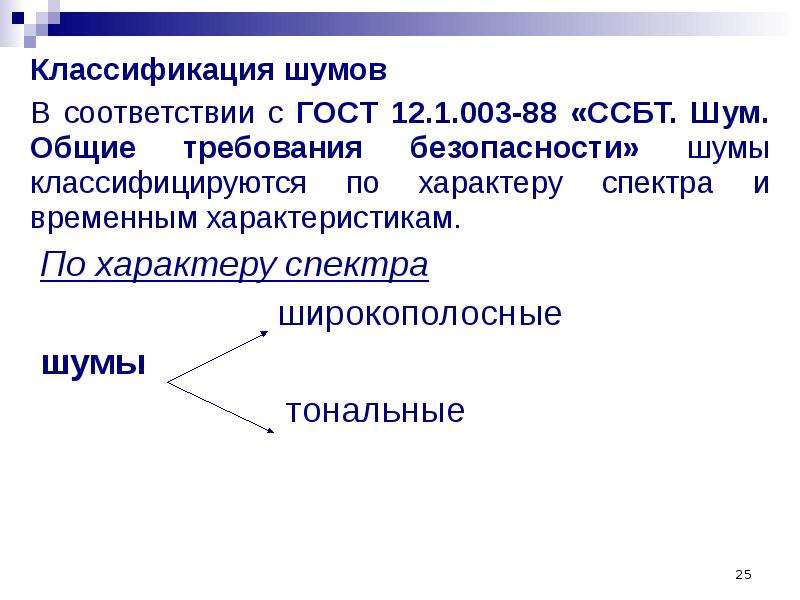

Классификация шумов Классификация шумов В соответствии с ГОСТ 12.1.003-88 «ССБТ. Шум. Общие требования безопасности» шумы классифицируются по характеру спектра и временным характеристикам. По характеру спектра широкополосные шумы тональные

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

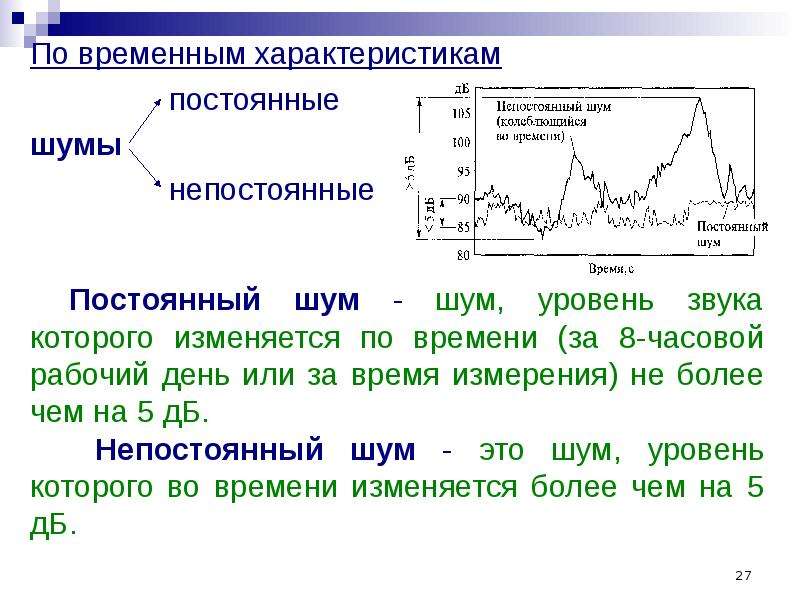

По временным характеристикам По временным характеристикам постоянные шумы непостоянные

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Нормирование шума Нормирование шума В качестве критерия нормирования используются предельно допустимые уровни (ПДУ) шума. Предельно допустимый уровень шума - это уровень фактора, который при ежедневной (кроме выходных дней) работе, но не более 40 часов в неделю в течение всего рабочего стажа, не должен вызывать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдаленные сроки жизни настоящего и последующего поколений. Соблюдение ПДУ шума не исключает нарушения здоровья у сверхчувствительных лиц.

Слайд 30

Описание слайда:

Нормирование шума производится по комплексу показателей с учетом их гигиенической значимости на основании Санитарных норм 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки». Нормирование шума производится по комплексу показателей с учетом их гигиенической значимости на основании Санитарных норм 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки». СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах» 1. Утвердить санитарно-эпидемиологические правила и нормативы СанПиН 2.2.4.3359-16 "Санитарно-эпидемиологические требования к физическим факторам на рабочих местах" (. 2. Признать утратившими силу с 1 января 2017 года: - санитарно-эпидемиологические правила и нормативы СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях", утвержденные постановлением Главного государственного санитарного врача Российской Федерации от 19.02.2003 N 10 (зарегистрировано Министерством юстиции Российской Федерации 04.03.2003, регистрационный номер 4249); - санитарно-эпидемиологические правила и нормативы СанПиН 2.1.8/2.2.4.2490-09 "Изменения N 1 к СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях", утвержденные постановлением Главного государственного санитарного врача Российской Федерации от 02.03.2009 N 13 (зарегистрировано Министерством юстиции Российской Федерации 09.04.2009, регистрационный номер 13725); - приложение 3 к санитарно-эпидемиологическим правилам и нормативам СанПиН 2.2.2/2.4.1340-03 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работы", утвержденным постановлением Главного государственного санитарного врача Российской Федерации от 03.06.2003 N 118 (зарегистрировано Министерством юстиции Российской Федерации 10.06.2003, регистрационный номер 4673). 3. Ввести в действие санитарно-эпидемиологические правила и нормативы СанПиН 2.2.4.3359-16 "Санитарно-эпидемиологические требования к физическим факторам на рабочих местах" с 1 января 2017 года.

Слайд 31

Описание слайда:

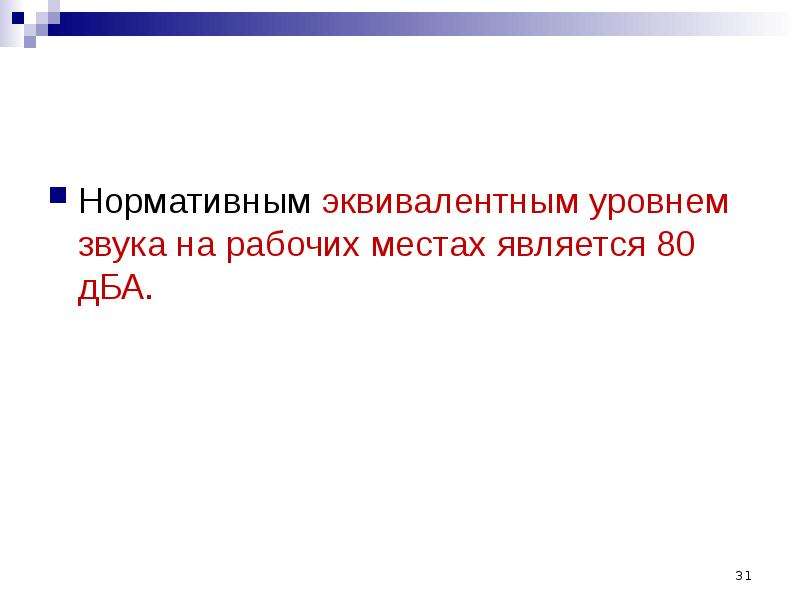

Нормативным эквивалентным уровнем звука на рабочих местах является 80 дБА. Нормативным эквивалентным уровнем звука на рабочих местах является 80 дБА.

Слайд 32

Описание слайда:

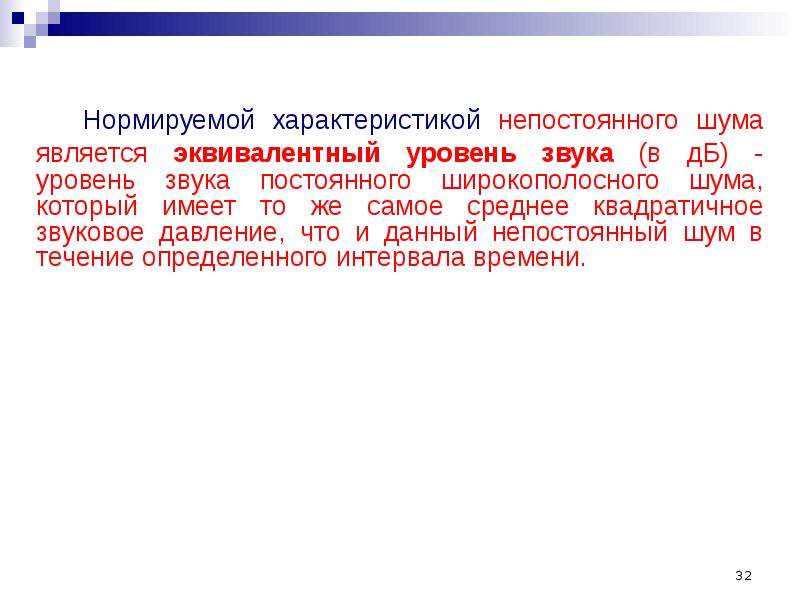

Нормируемой характеристикой непостоянного шума является эквивалентный уровень звука (в дБ) - уровень звука постоянного широкополосного шума, который имеет то же самое среднее квадратичное звуковое давление, что и данный непостоянный шум в течение определенного интервала времени. Нормируемой характеристикой непостоянного шума является эквивалентный уровень звука (в дБ) - уровень звука постоянного широкополосного шума, который имеет то же самое среднее квадратичное звуковое давление, что и данный непостоянный шум в течение определенного интервала времени.

Слайд 33

Описание слайда:

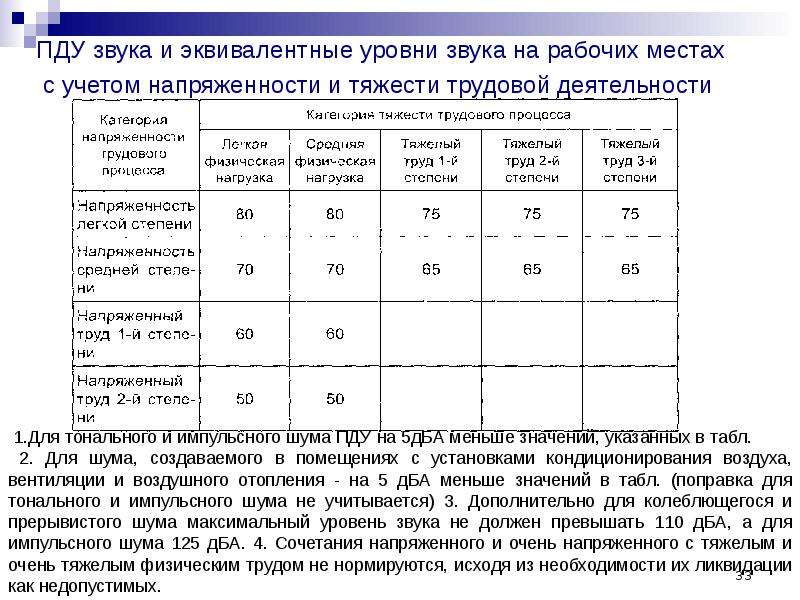

ПДУ звука и эквивалентные уровни звука на рабочих местах ПДУ звука и эквивалентные уровни звука на рабочих местах с учетом напряженности и тяжести трудовой деятельности

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

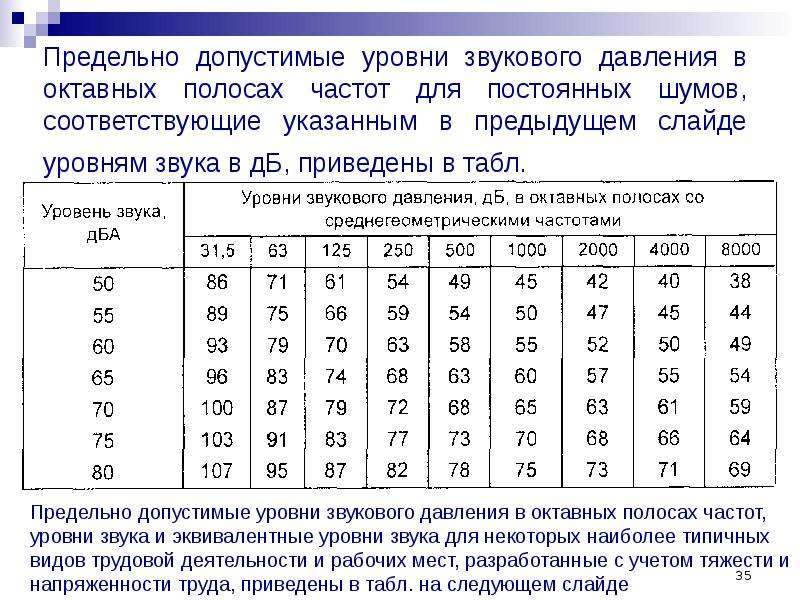

Предельно допустимые уровни звукового давления в октавных полосах частот для постоянных шумов, соответствующие указанным в предыдущем слайде уровням звука в дБ, приведены в табл. Предельно допустимые уровни звукового давления в октавных полосах частот для постоянных шумов, соответствующие указанным в предыдущем слайде уровням звука в дБ, приведены в табл.

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

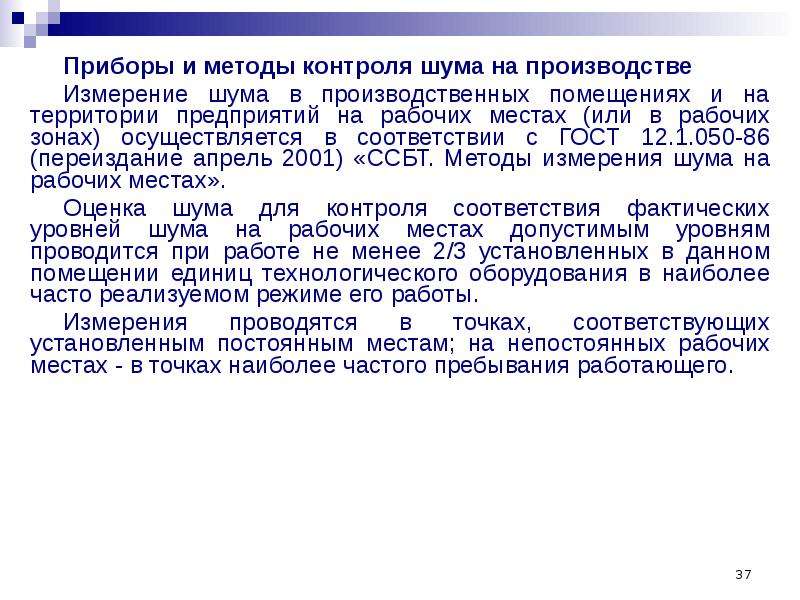

Приборы и методы контроля шума на производстве Приборы и методы контроля шума на производстве Измерение шума в производственных помещениях и на территории предприятий на рабочих местах (или в рабочих зонах) осуществляется в соответствии с ГОСТ 12.1.050-86 (переиздание апрель 2001) «ССБТ. Методы измерения шума на рабочих местах». Оценка шума для контроля соответствия фактических уровней шума на рабочих местах допустимым уровням проводится при работе не менее 2/3 установленных в данном помещении единиц технологического оборудования в наиболее часто реализуемом режиме его работы. Измерения проводятся в точках, соответствующих установленным постоянным местам; на непостоянных рабочих местах - в точках наиболее частого пребывания работающего.

Слайд 38

Описание слайда:

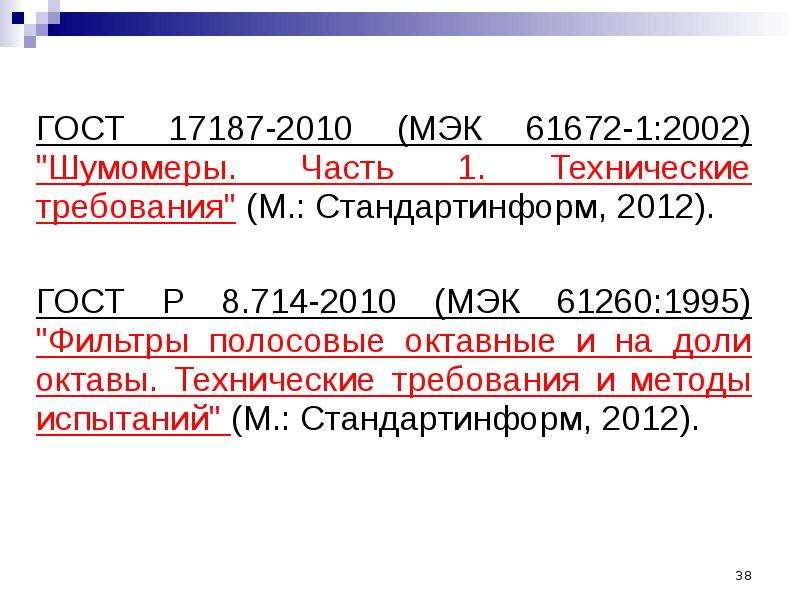

ГОСТ 17187-2010 (МЭК 61672-1:2002) "Шумомеры. Часть 1. Технические требования" (М.: Стандартинформ, 2012). ГОСТ 17187-2010 (МЭК 61672-1:2002) "Шумомеры. Часть 1. Технические требования" (М.: Стандартинформ, 2012). ГОСТ Р 8.714-2010 (МЭК 61260:1995) "Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний" (М.: Стандартинформ, 2012).

Слайд 39

Описание слайда:

Слайд 40

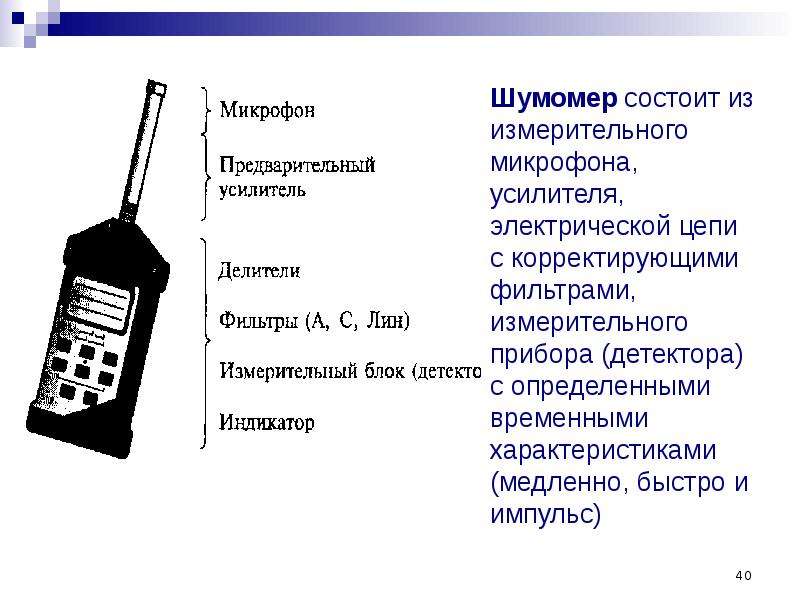

Описание слайда:

Слайд 41

Описание слайда:

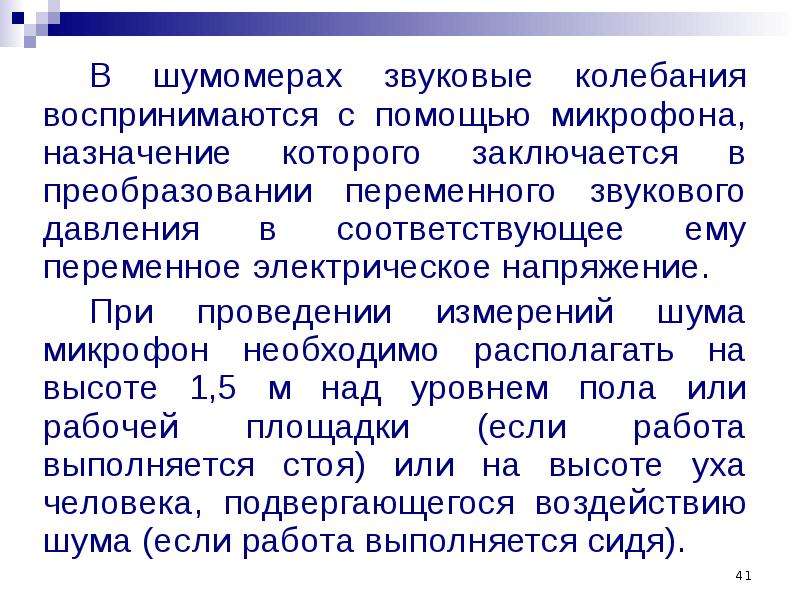

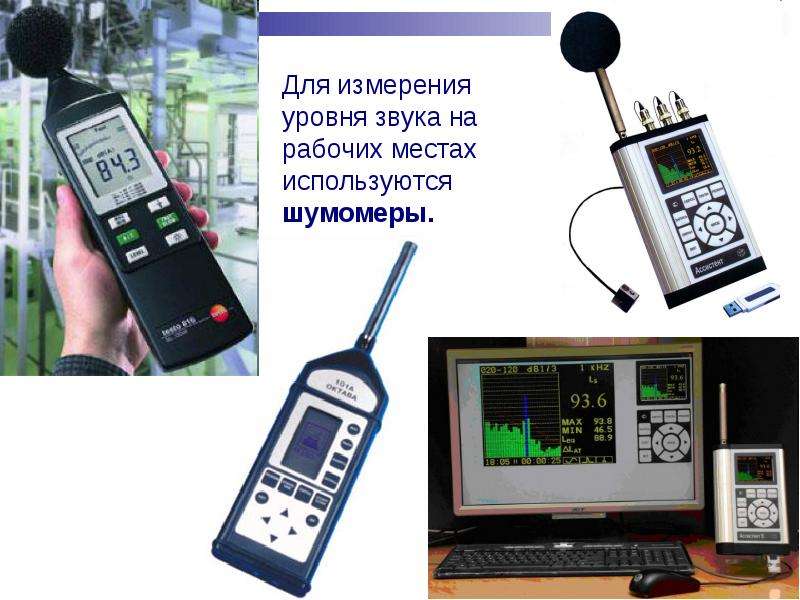

В шумомерах звуковые колебания воспринимаются с помощью микрофона, назначение которого заключается в преобразовании переменного звукового давления в соответствующее ему переменное электрическое напряжение. В шумомерах звуковые колебания воспринимаются с помощью микрофона, назначение которого заключается в преобразовании переменного звукового давления в соответствующее ему переменное электрическое напряжение. При проведении измерений шума микрофон необходимо располагать на высоте 1,5 м над уровнем пола или рабочей площадки (если работа выполняется стоя) или на высоте уха человека, подвергающегося воздействию шума (если работа выполняется сидя).

Слайд 42

Описание слайда:

Шумомеры должны иметь корректирующие фильтры для частотной характеристики А, и дополнительно - для В, С и Лин или некоторых из них. Шумомеры должны иметь корректирующие фильтры для частотной характеристики А, и дополнительно - для В, С и Лин или некоторых из них. Частотная характеристика шумомера А, В, С и Лин - это зависимость показаний шумомера от частоты при постоянном уровне звукового давления сигнала на входе микрофона шумомера, приведенная к частоте 1000 Гц. Частотные характеристики шумомера А, В, С соответствуют кривым равной громкости, т.е. характеристикам чувствительности человеческого уха, вследствие чего показания шумомера отвечают субъективному восприятию уровня громкости шумов. Частотная характеристика А соответствует кривой малой громкости (~ 40 фон), В - средней громкости (~ 70 фон), С - большой громкости (~ 100 фон). При гигиенической оценке шумов достаточно частотной характеристики А. Фон - единица уровня громкости звука. Громкость для звука в 1000 Гц (частота стандартного чистого тона) равна 1 фон, если его уровень звукового давления равен 1 дБ.

Слайд 43

Описание слайда:

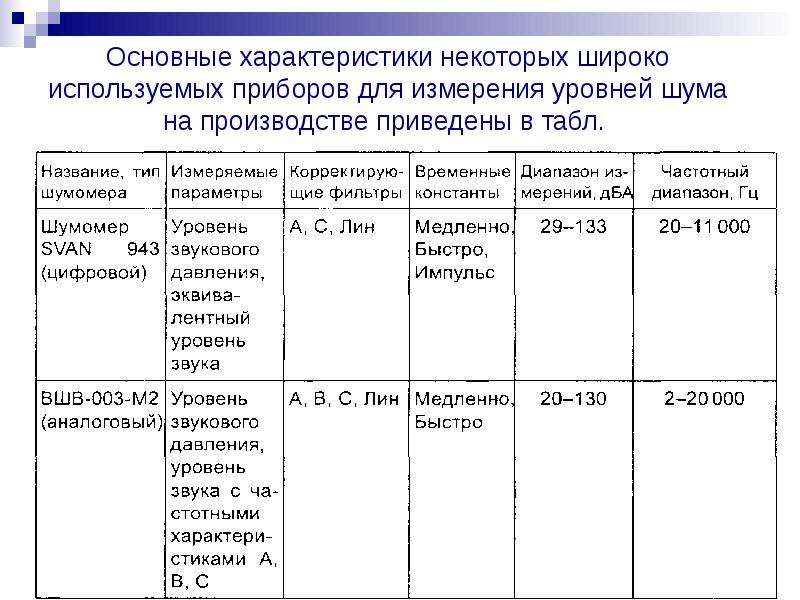

Основные характеристики некоторых широко используемых приборов для измерения уровней шума на производстве приведены в табл. Основные характеристики некоторых широко используемых приборов для измерения уровней шума на производстве приведены в табл.

Слайд 44

Описание слайда:

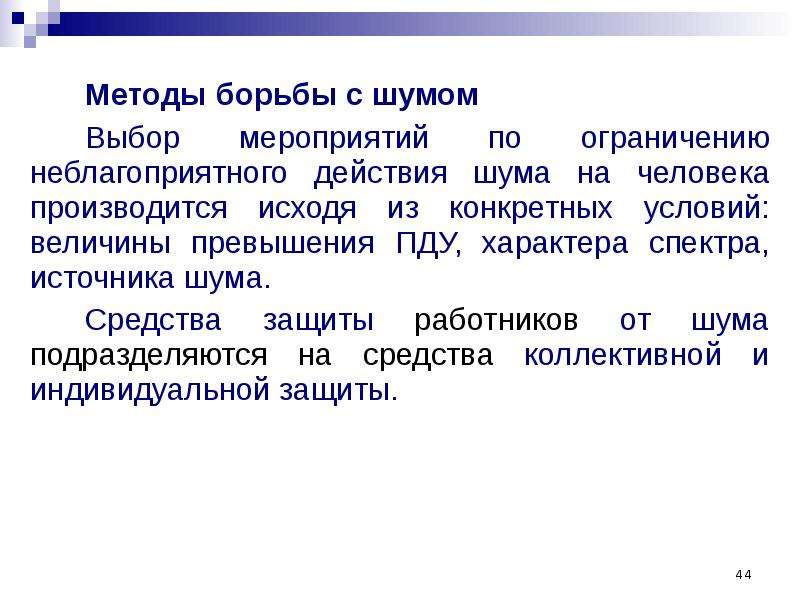

Методы борьбы с шумом Методы борьбы с шумом Выбор мероприятий по ограничению неблагоприятного действия шума на человека производится исходя из конкретных условий: величины превышения ПДУ, характера спектра, источника шума. Средства защиты работников от шума подразделяются на средства коллективной и индивидуальной защиты.

Слайд 45

Описание слайда:

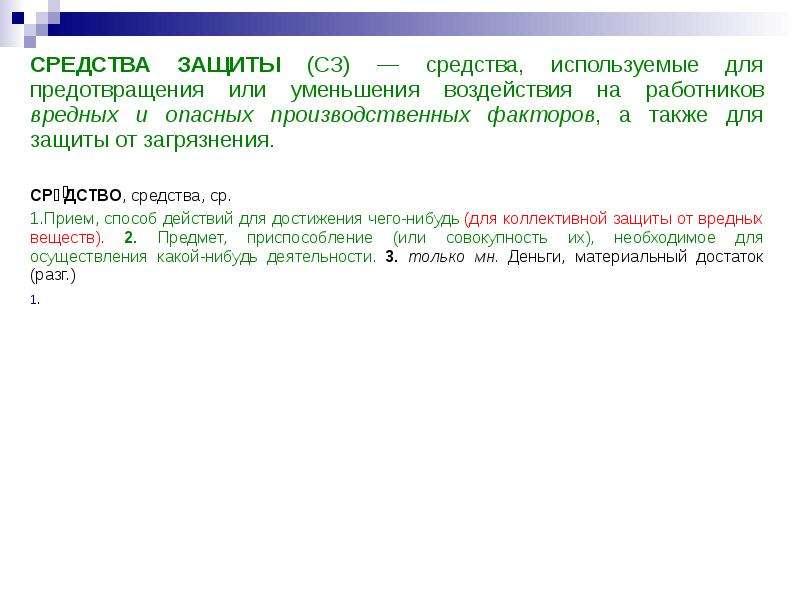

СРЕДСТВА ЗАЩИТЫ (СЗ) — средства, используемые для предотвращения или уменьшения воздействия на работников вредных и опасных производственных факторов, а также для защиты от загрязнения. СРЕДСТВА ЗАЩИТЫ (СЗ) — средства, используемые для предотвращения или уменьшения воздействия на работников вредных и опасных производственных факторов, а также для защиты от загрязнения. СРЕ́ДСТВО, средства, ср. 1.Прием, способ действий для достижения чего-нибудь (для коллективной защиты от вредных веществ). 2. Предмет, приспособление (или совокупность их), необходимое для осуществления какой-нибудь деятельности. 3. только мн. Деньги, материальный достаток (разг.) .

Слайд 46

Описание слайда:

К средствам коллективной защиты относятся: К средствам коллективной защиты относятся: 1. Уменьшение шума в источнике. 2. Изменение направленности шума. 3. Рациональная планировка предприятий и цехов. 4. Акустическая обработка помещений: звукопоглощающие облицовки; штучные поглотители. 5. Уменьшение шума на пути его распространения от источника к рабочему месту: звукоизоляцией; глушителями.

Слайд 47

Описание слайда:

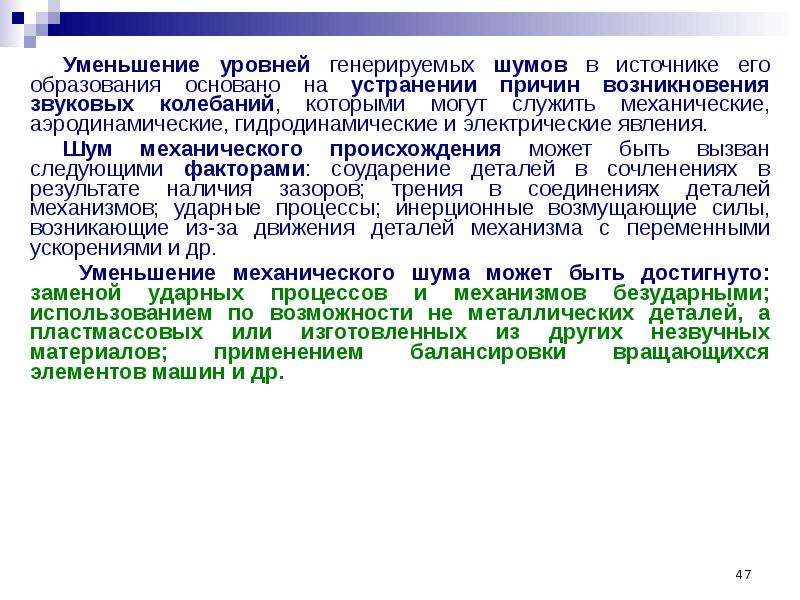

Уменьшение уровней генерируемых шумов в источнике его образования основано на устранении причин возникновения звуковых колебаний, которыми могут служить механические, аэродинамические, гидродинамические и электрические явления. Уменьшение уровней генерируемых шумов в источнике его образования основано на устранении причин возникновения звуковых колебаний, которыми могут служить механические, аэродинамические, гидродинамические и электрические явления. Шум механического происхождения может быть вызван следующими факторами: соударение деталей в сочленениях в результате наличия зазоров; трения в соединениях деталей механизмов; ударные процессы; инерционные возмущающие силы, возникающие из-за движения деталей механизма с переменными ускорениями и др. Уменьшение механического шума может быть достигнуто: заменой ударных процессов и механизмов безударными; использованием по возможности не металлических деталей, а пластмассовых или изготовленных из других незвучных материалов; применением балансировки вращающихся элементов машин и др.

Слайд 48

Описание слайда:

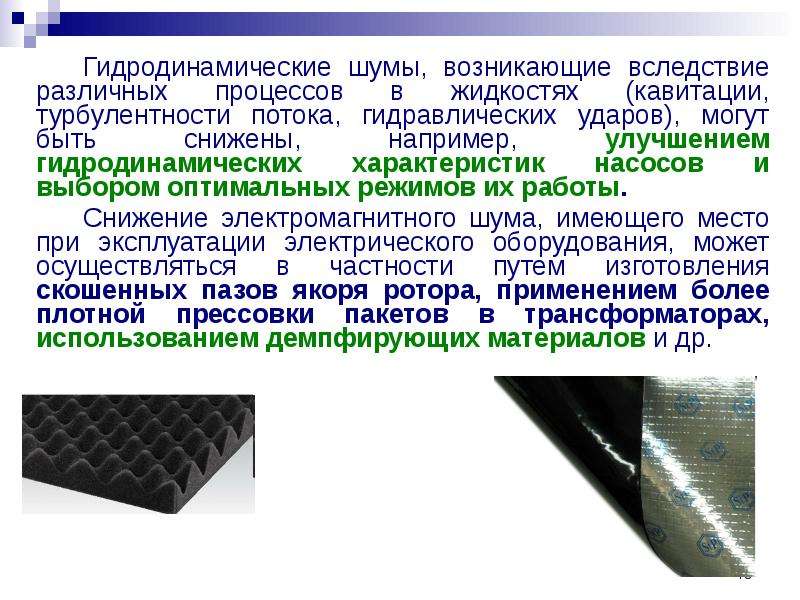

Гидродинамические шумы, возникающие вследствие различных процессов в жидкостях (кавитации, турбулентности потока, гидравлических ударов), могут быть снижены, например, улучшением гидродинамических характеристик насосов и выбором оптимальных режимов их работы. Гидродинамические шумы, возникающие вследствие различных процессов в жидкостях (кавитации, турбулентности потока, гидравлических ударов), могут быть снижены, например, улучшением гидродинамических характеристик насосов и выбором оптимальных режимов их работы. Снижение электромагнитного шума, имеющего место при эксплуатации электрического оборудования, может осуществляться в частности путем изготовления скошенных пазов якоря ротора, применением более плотной прессовки пакетов в трансформаторах, использованием демпфирующих материалов и др.

Слайд 49

Описание слайда:

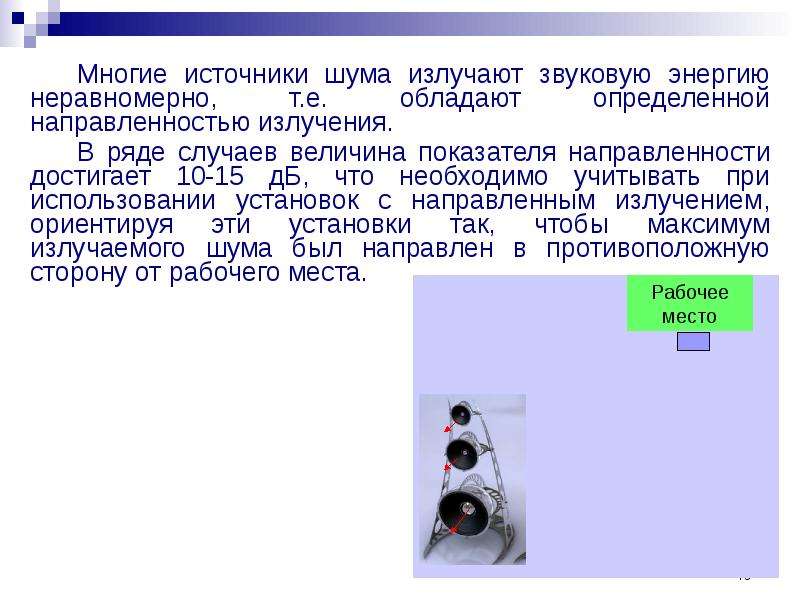

Многие источники шума излучают звуковую энергию неравномерно, т.е. обладают определенной направленностью излучения. Многие источники шума излучают звуковую энергию неравномерно, т.е. обладают определенной направленностью излучения. В ряде случаев величина показателя направленности достигает 10-15 дБ, что необходимо учитывать при использовании установок с направленным излучением, ориентируя эти установки так, чтобы максимум излучаемого шума был направлен в противоположную сторону от рабочего места.

Слайд 50

Описание слайда:

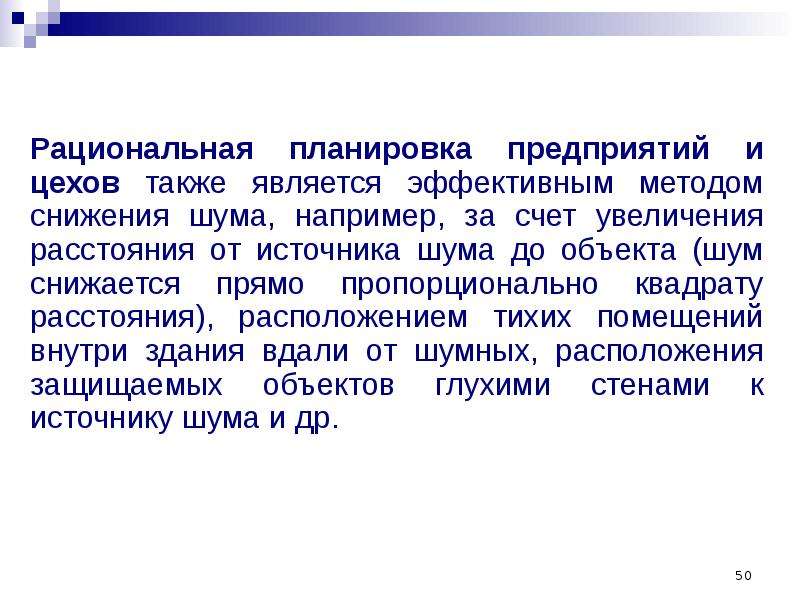

Рациональная планировка предприятий и цехов также является эффективным методом снижения шума, например, за счет увеличения расстояния от источника шума до объекта (шум снижается прямо пропорционально квадрату расстояния), расположением тихих помещений внутри здания вдали от шумных, расположения защищаемых объектов глухими стенами к источнику шума и др. Рациональная планировка предприятий и цехов также является эффективным методом снижения шума, например, за счет увеличения расстояния от источника шума до объекта (шум снижается прямо пропорционально квадрату расстояния), расположением тихих помещений внутри здания вдали от шумных, расположения защищаемых объектов глухими стенами к источнику шума и др.

Слайд 51

Описание слайда:

Акустическая обработка помещений заключается в установке в них средств звукопоглощения. Акустическая обработка помещений заключается в установке в них средств звукопоглощения. Поглощение звука - это снижение энергии отраженной звуковой волны при взаимодействии со звукопоглощающими материалами, имеющими волокнистое или ячеистое строение. Средства звукопоглощения применяют для снижения шума на рабочих местах, находящихся как в помещениях с источниками шума, так и в тихих помещениях, куда проникает шум из соседних шумных помещений. Акустическая обработка помещений преследует цель снизить энергию отраженных звуковых волн, поскольку интенсивность звука в какой-либо точке помещения складывается из интенсивностей прямого звука и отраженного от пола, потолка и других ограждающих поверхностей. Для уменьшения отраженного звука применяют устройства, обладающие большими значениями коэффициента поглощения.

Слайд 52

Описание слайда:

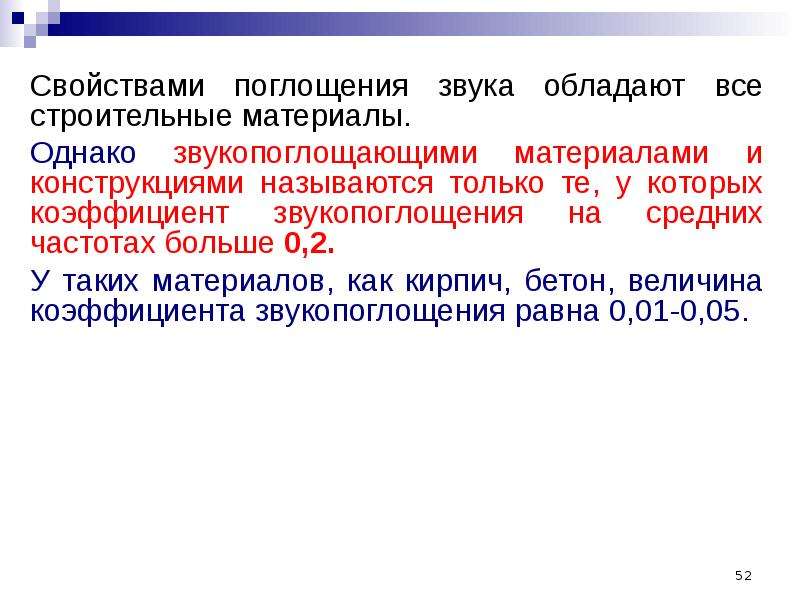

Свойствами поглощения звука обладают все строительные материалы. Свойствами поглощения звука обладают все строительные материалы. Однако звукопоглощающими материалами и конструкциями называются только те, у которых коэффициент звукопоглощения на средних частотах больше 0,2. У таких материалов, как кирпич, бетон, величина коэффициента звукопоглощения равна 0,01-0,05.

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

Средства звукопоглощения Средства звукопоглощения звукопоглощающие штучные облицовки звукопоглотители

Слайд 55

Описание слайда:

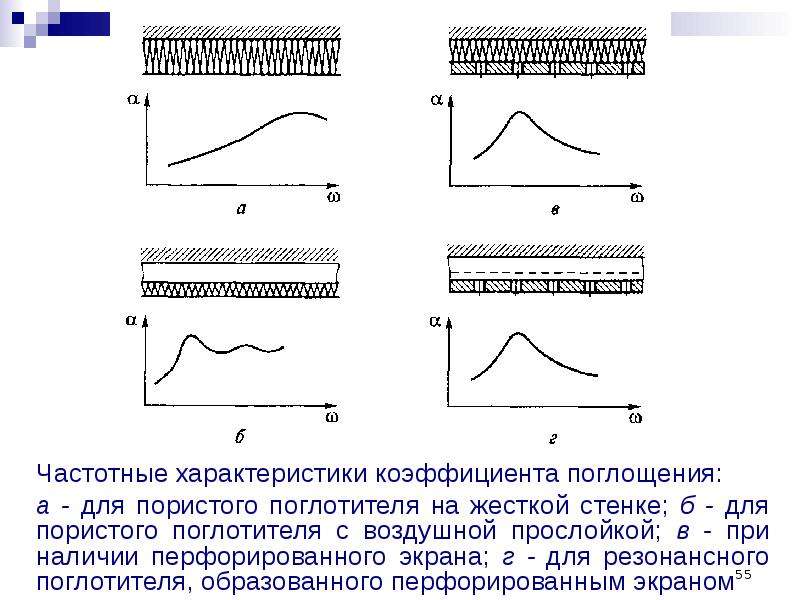

Частотные характеристики коэффициента поглощения: Частотные характеристики коэффициента поглощения: а - для пористого поглотителя на жесткой стенке; б - для пористого поглотителя с воздушной прослойкой; в - при наличии перфорированного экрана; г - для резонансного поглотителя, образованного перфорированным экраном

Слайд 56

Описание слайда:

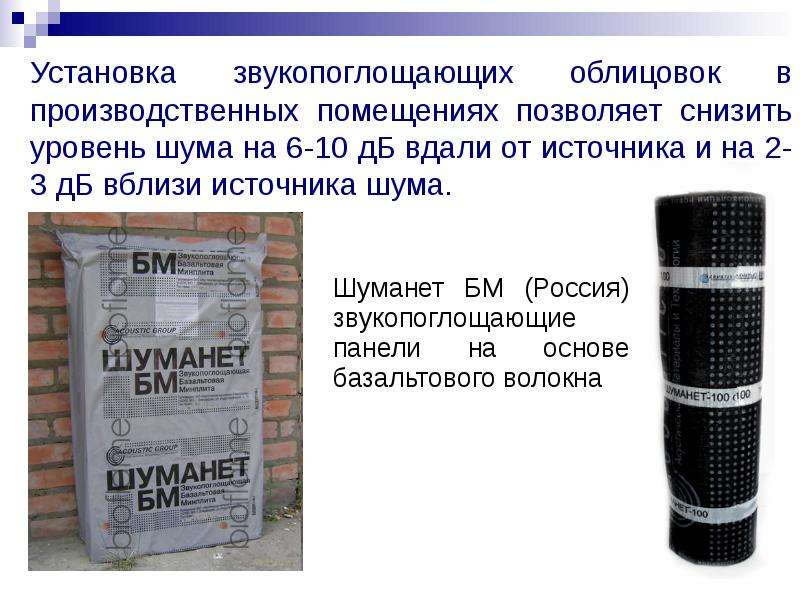

Шуманет БМ (Россия) звукопоглощающие панели на основе базальтового волокна Шуманет БМ (Россия) звукопоглощающие панели на основе базальтового волокна

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

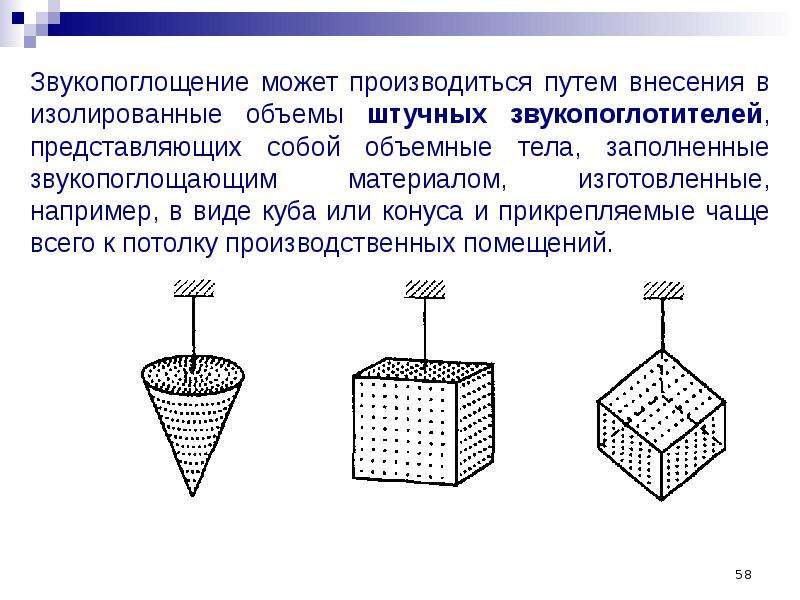

Звукопоглощение может производиться путем внесения в изолированные объемы штучных звукопоглотителей, представляющих собой объемные тела, заполненные звукопоглощающим материалом, изготовленные, например, в виде куба или конуса и прикрепляемые чаще всего к потолку производственных помещений. Звукопоглощение может производиться путем внесения в изолированные объемы штучных звукопоглотителей, представляющих собой объемные тела, заполненные звукопоглощающим материалом, изготовленные, например, в виде куба или конуса и прикрепляемые чаще всего к потолку производственных помещений.

Слайд 59

Описание слайда:

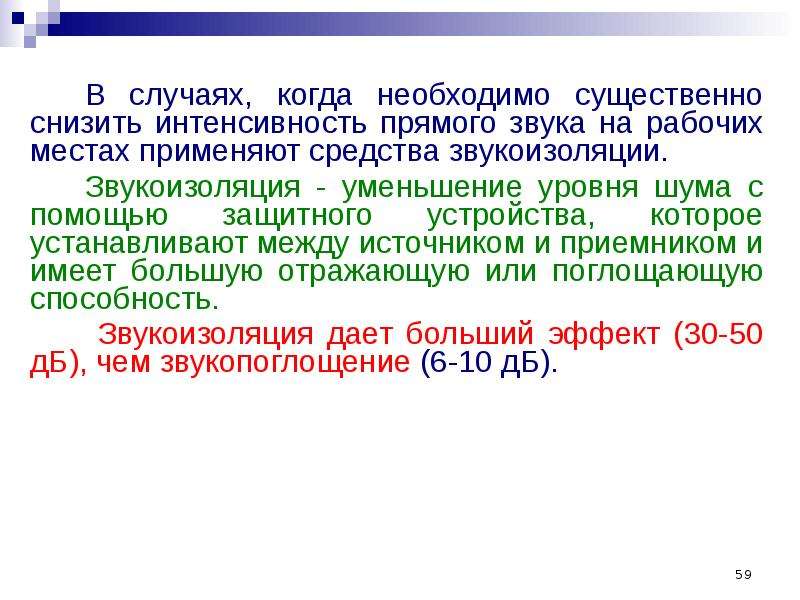

В случаях, когда необходимо существенно снизить интенсивность прямого звука на рабочих местах применяют средства звукоизоляции. В случаях, когда необходимо существенно снизить интенсивность прямого звука на рабочих местах применяют средства звукоизоляции. Звукоизоляция - уменьшение уровня шума с помощью защитного устройства, которое устанавливают между источником и приемником и имеет большую отражающую или поглощающую способность. Звукоизоляция дает больший эффект (30-50 дБ), чем звукопоглощение (6-10 дБ).

Слайд 60

Описание слайда:

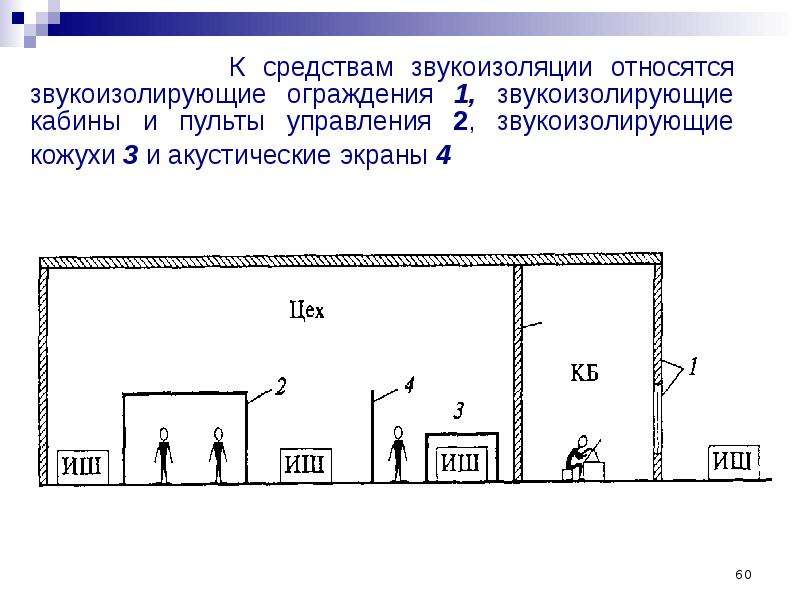

К средствам звукоизоляции относятся звукоизолирующие ограждения 1, звукоизолирующие кабины и пульты управления 2, звукоизолирующие кожухи 3 и акустические экраны 4 К средствам звукоизоляции относятся звукоизолирующие ограждения 1, звукоизолирующие кабины и пульты управления 2, звукоизолирующие кожухи 3 и акустические экраны 4

Слайд 61

Описание слайда:

Слайд 62

Описание слайда:

Слайд 63

Описание слайда:

Слайд 64

Описание слайда:

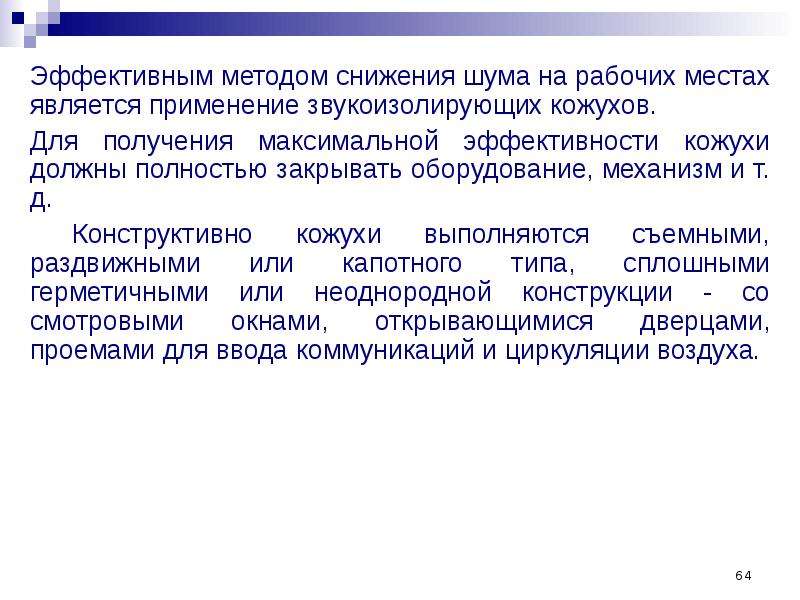

Эффективным методом снижения шума на рабочих местах является применение звукоизолирующих кожухов. Эффективным методом снижения шума на рабочих местах является применение звукоизолирующих кожухов. Для получения максимальной эффективности кожухи должны полностью закрывать оборудование, механизм и т. д. Конструктивно кожухи выполняются съемными, раздвижными или капотного типа, сплошными герметичными или неоднородной конструкции - со смотровыми окнами, открывающимися дверцами, проемами для ввода коммуникаций и циркуляции воздуха.

Слайд 65

Описание слайда:

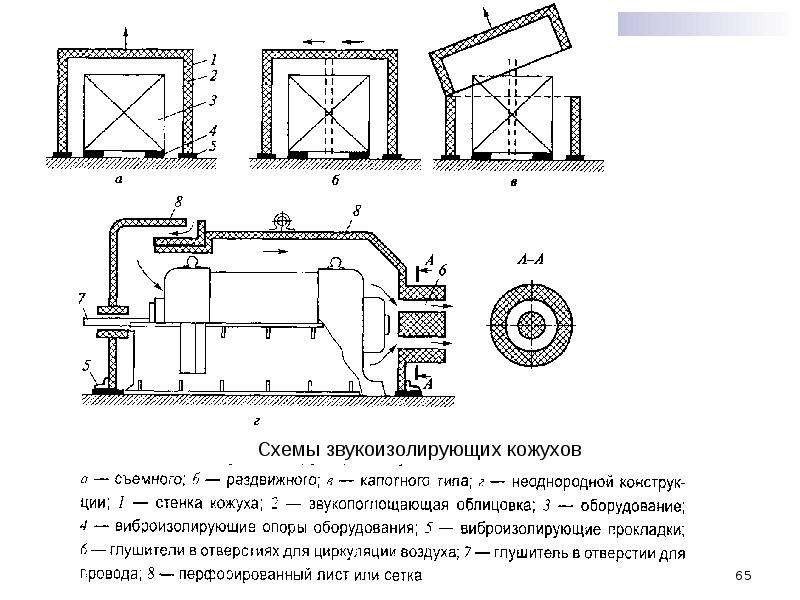

Слайд 66

Описание слайда:

Слайд 67

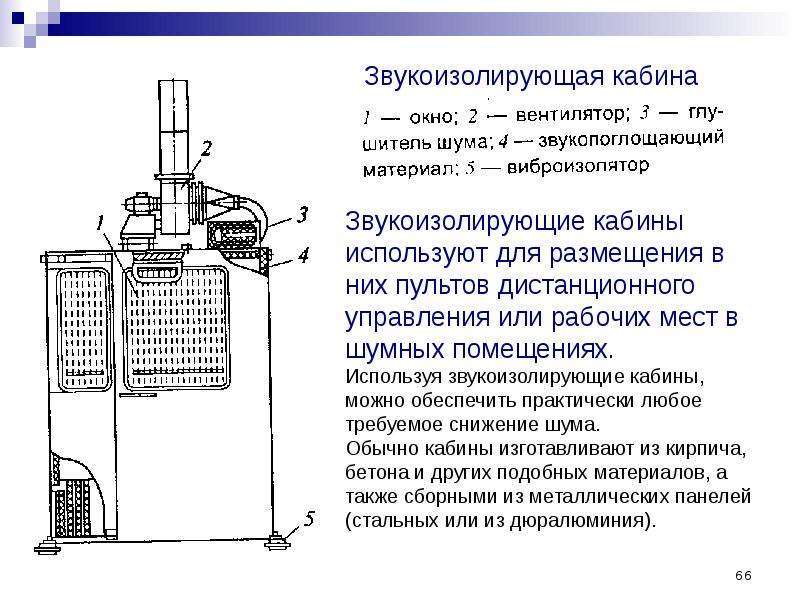

Описание слайда:

Слайд 68

Описание слайда:

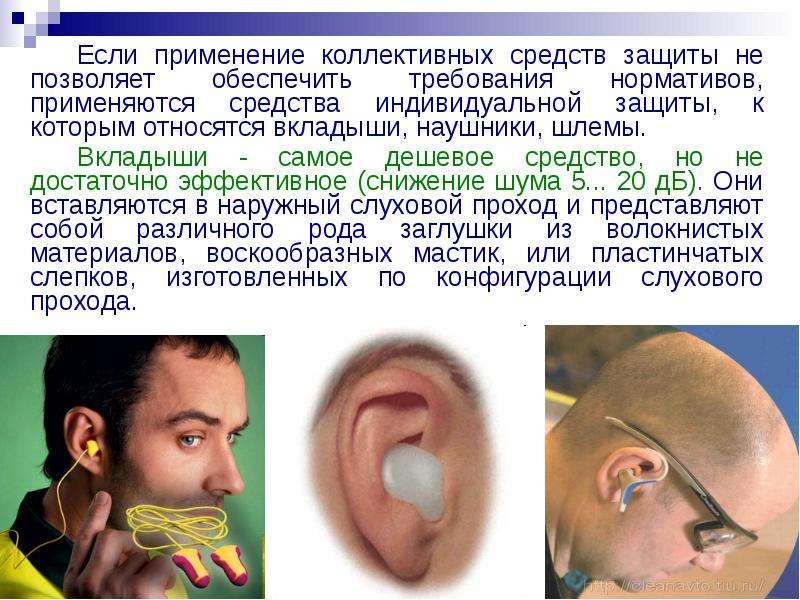

Если применение коллективных средств защиты не позволяет обеспечить требования нормативов, применяются средства индивидуальной защиты, к которым относятся вкладыши, наушники, шлемы. Если применение коллективных средств защиты не позволяет обеспечить требования нормативов, применяются средства индивидуальной защиты, к которым относятся вкладыши, наушники, шлемы. Вкладыши - самое дешевое средство, но не достаточно эффективное (снижение шума 5... 20 дБ). Они вставляются в наружный слуховой проход и представляют собой различного рода заглушки из волокнистых материалов, воскообразных мастик, или пластинчатых слепков, изготовленных по конфигурации слухового прохода.

Слайд 69

Описание слайда:

Слайд 70

Описание слайда:

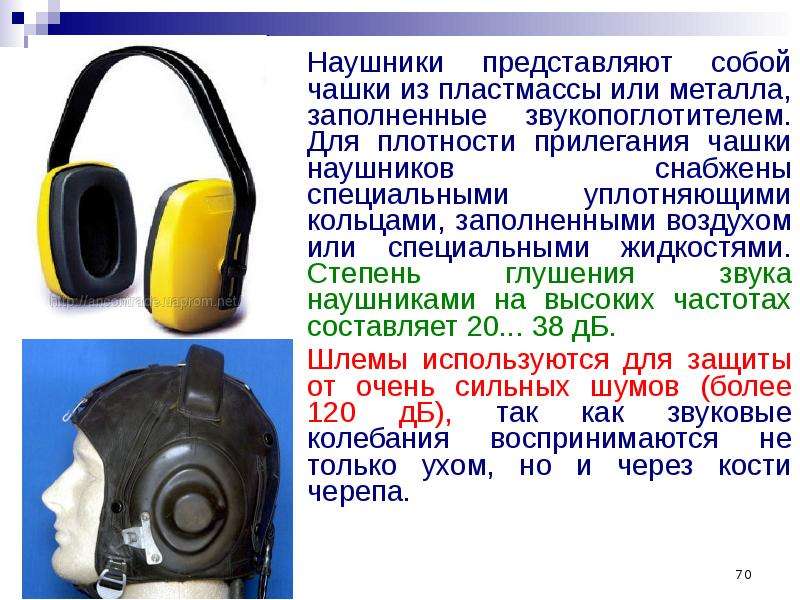

Наушники представляют собой чашки из пластмассы или металла, заполненные звукопоглотителем. Для плотности прилегания чашки наушников снабжены специальными уплотняющими кольцами, заполненными воздухом или специальными жидкостями. Степень глушения звука наушниками на высоких частотах составляет 20... 38 дБ. Наушники представляют собой чашки из пластмассы или металла, заполненные звукопоглотителем. Для плотности прилегания чашки наушников снабжены специальными уплотняющими кольцами, заполненными воздухом или специальными жидкостями. Степень глушения звука наушниками на высоких частотах составляет 20... 38 дБ. Шлемы используются для защиты от очень сильных шумов (более 120 дБ), так как звуковые колебания воспринимаются не только ухом, но и через кости черепа.

Слайд 71

Описание слайда:

Слайд 72

Описание слайда:

Задачи

Слайд 73

Описание слайда:

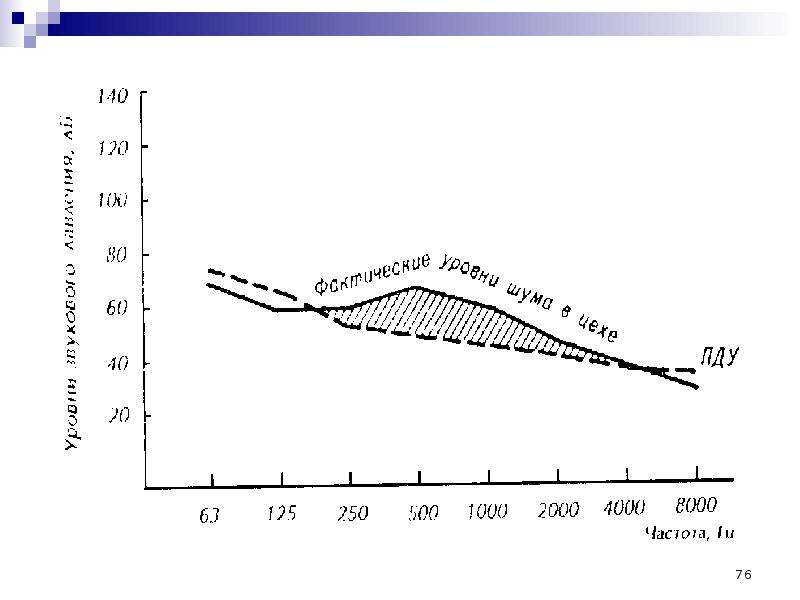

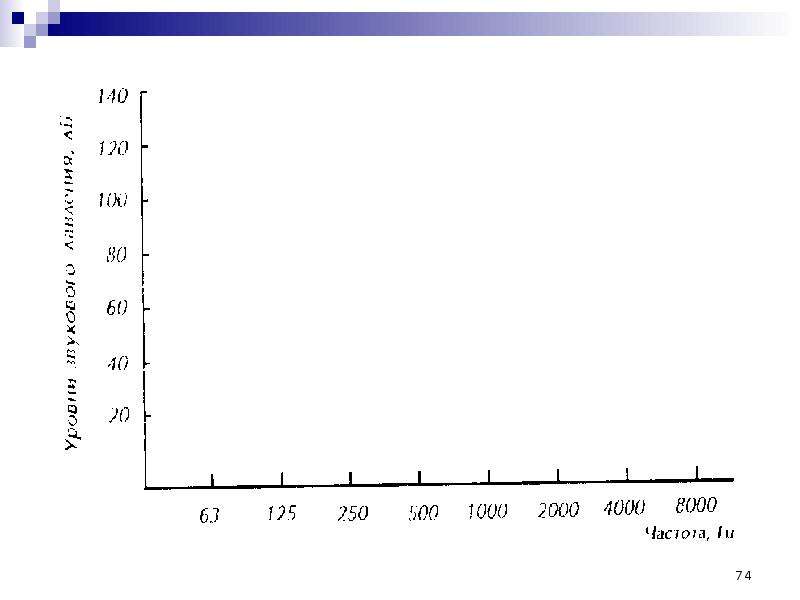

1.Выполнить задание по построению спектрограммы шума. В помещении конструкторского бюро машиностроительного завода произведено измерение уровня шума прибором ИШВ-1, результаты которого представлены в таблице: 1.Выполнить задание по построению спектрограммы шума. В помещении конструкторского бюро машиностроительного завода произведено измерение уровня шума прибором ИШВ-1, результаты которого представлены в таблице:

Слайд 74

Описание слайда:

Слайд 75

Описание слайда:

Слайд 76

Описание слайда:

Слайд 77

Описание слайда:

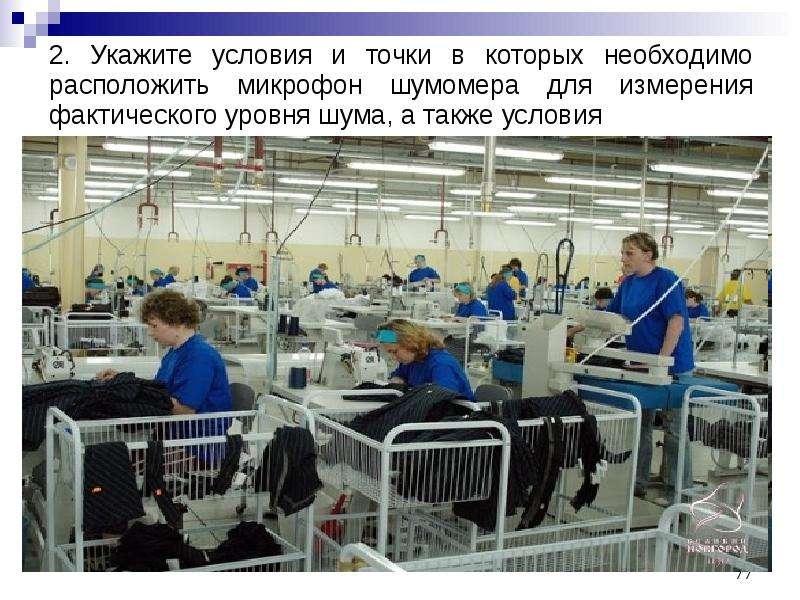

2. Укажите условия и точки в которых необходимо расположить микрофон шумомера для измерения фактического уровня шума, а также условия 2. Укажите условия и точки в которых необходимо расположить микрофон шумомера для измерения фактического уровня шума, а также условия

Слайд 78

Описание слайда:

Слайд 79

Описание слайда:

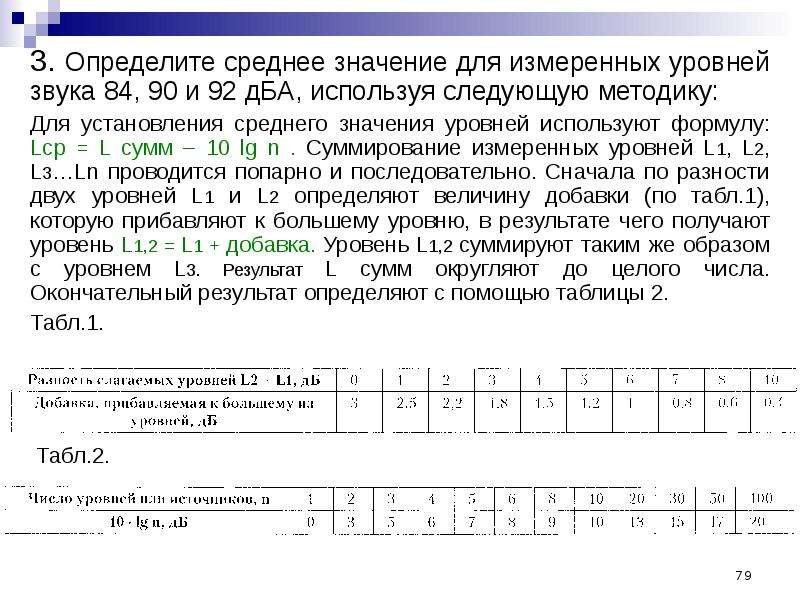

3. Определите среднее значение для измеренных уровней звука 84, 90 и 92 дБА, используя следующую методику: 3. Определите среднее значение для измеренных уровней звука 84, 90 и 92 дБА, используя следующую методику: Для установления среднего значения уровней используют формулу: Lср = L сумм – 10 lg n . Суммирование измеренных уровней L1, L2, L3…Ln проводится попарно и последовательно. Сначала по разности двух уровней L1 и L2 определяют величину добавки (по табл.1), которую прибавляют к большему уровню, в результате чего получают уровень L1,2 = L1 + добавка. Уровень L1,2 суммируют таким же образом с уровнем L3. Результат L сумм округляют до целого числа. Окончательный результат определяют с помощью таблицы 2. Табл.1.

Слайд 80

Описание слайда:

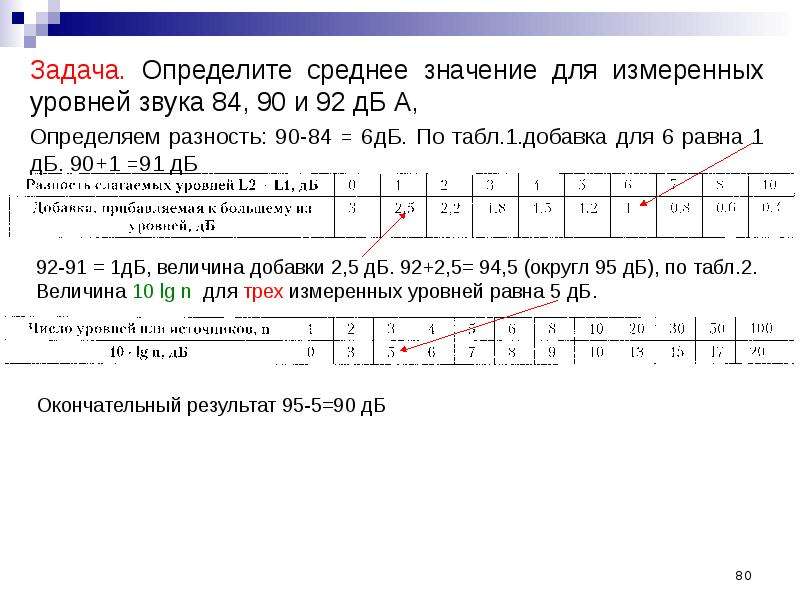

Задача. Определите среднее значение для измеренных уровней звука 84, 90 и 92 дБ А, Задача. Определите среднее значение для измеренных уровней звука 84, 90 и 92 дБ А, Определяем разность: 90-84 = 6дБ. По табл.1.добавка для 6 равна 1 дБ. 90+1 =91 дБ

Слайд 81

Описание слайда:

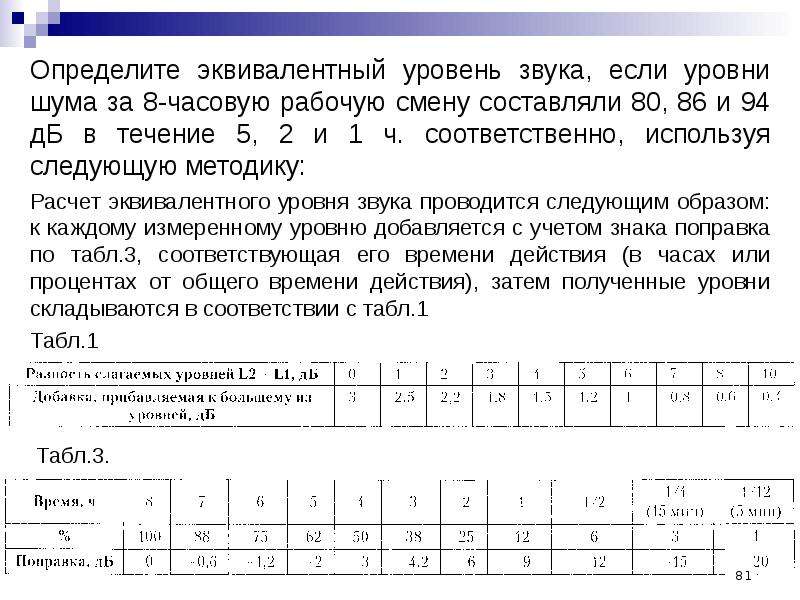

Определите эквивалентный уровень звука, если уровни шума за 8-часовую рабочую смену составляли 80, 86 и 94 дБ в течение 5, 2 и 1 ч. соответственно, используя следующую методику: Определите эквивалентный уровень звука, если уровни шума за 8-часовую рабочую смену составляли 80, 86 и 94 дБ в течение 5, 2 и 1 ч. соответственно, используя следующую методику: Расчет эквивалентного уровня звука проводится следующим образом: к каждому измеренному уровню добавляется с учетом знака поправка по табл.3, соответствующая его времени действия (в часах или процентах от общего времени действия), затем полученные уровни складываются в соответствии с табл.1 Табл.1

Слайд 82

Описание слайда:

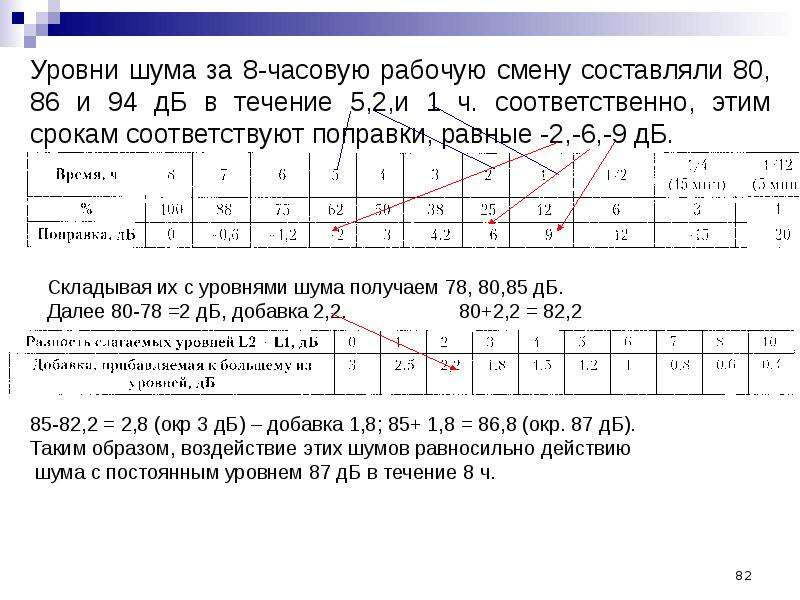

Уровни шума за 8-часовую рабочую смену составляли 80, 86 и 94 дБ в течение 5,2,и 1 ч. соответственно, этим срокам соответствуют поправки, равные -2,-6,-9 дБ. Уровни шума за 8-часовую рабочую смену составляли 80, 86 и 94 дБ в течение 5,2,и 1 ч. соответственно, этим срокам соответствуют поправки, равные -2,-6,-9 дБ.

Слайд 83

Описание слайда:

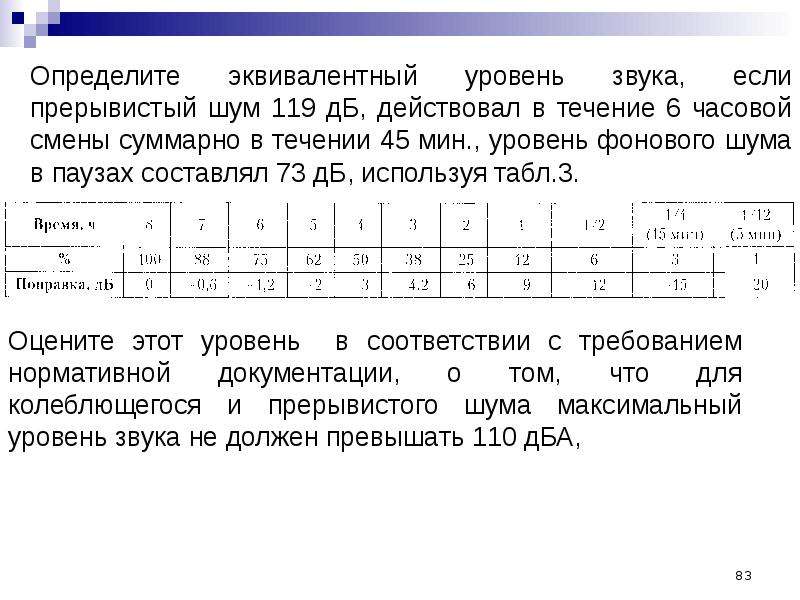

Определите эквивалентный уровень звука, если прерывистый шум 119 дБ, действовал в течение 6 часовой смены суммарно в течении 45 мин., уровень фонового шума в паузах составлял 73 дБ, используя табл.3. Определите эквивалентный уровень звука, если прерывистый шум 119 дБ, действовал в течение 6 часовой смены суммарно в течении 45 мин., уровень фонового шума в паузах составлял 73 дБ, используя табл.3.

Слайд 84

Описание слайда:

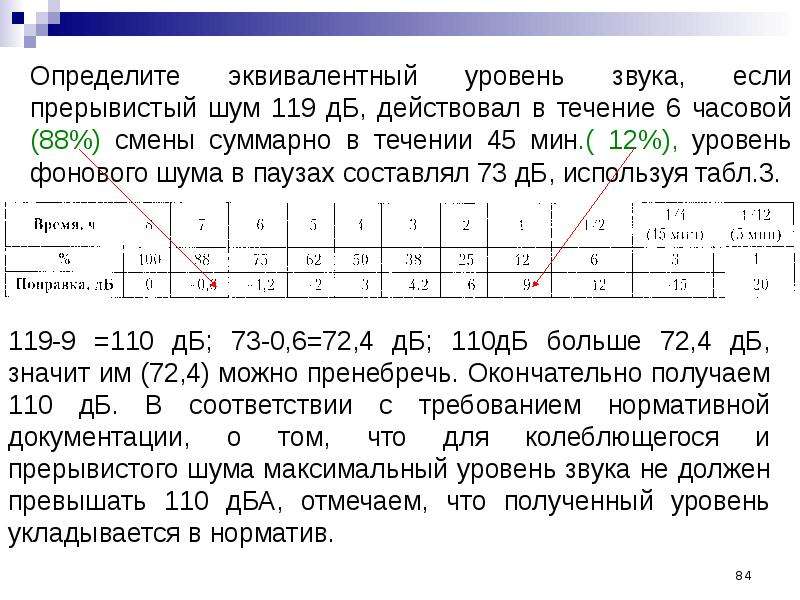

Определите эквивалентный уровень звука, если прерывистый шум 119 дБ, действовал в течение 6 часовой (88%) смены суммарно в течении 45 мин.( 12%), уровень фонового шума в паузах составлял 73 дБ, используя табл.3. Определите эквивалентный уровень звука, если прерывистый шум 119 дБ, действовал в течение 6 часовой (88%) смены суммарно в течении 45 мин.( 12%), уровень фонового шума в паузах составлял 73 дБ, используя табл.3.
