Слайд 1

Описание слайда:

Раздел: ИОНИЗИРУЮЩИЕ ИЗЛУЧЕНИЯ

Слайд 2

Описание слайда:

Лекция №1 ПОНЯТИЕ, ВИДЫ И ПРИРОДА ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ ИХ ВЗАИМОДЕЙСТВИЕ С ВЕЩЕСТВОМ

Слайд 3

Описание слайда:

1. ПОНЯТИЕ И ВИДЫ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ ИОНИЗИРУЮЩИМИ НАЗЫВАЮТСЯ ВСЕ ИЗЛУЧЕНИЯ, КОТОРЫЕ ПРИ ДЕЙСТВИИ НА ВЕЩЕСТВО НЕПОСРЕДСТВЕННО ВЫЗЫВАЮТ ЕГО ИОНИЗАЦИЮ.

Слайд 4

Описание слайда:

1.1. ПРИРОДА И ВИДЫ РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ – ВОЛНОВОЙ (ЭЛЕКТРОМАГНИТНОЙ) ПРИРОДЫ, НА ШКАЛЕ - МЕЖДУ УФ И ГАММА-излучением, ДИАПАЗОН 80 – 10-5 нм (коротковолновое).

Слайд 5

Описание слайда:

КЛАССИФИКАЦИЯ ПО ДЛИНЕ ВОЛНЫ И ПРОНИКАЮЩЕЙ СПОСОБНОСТИ: МЯГКОЕ – длина волны больше, проникающая способность меньше, и ЖЕСТКОЕ – длина волны меньше, проникающая способность больше.

Слайд 6

Описание слайда:

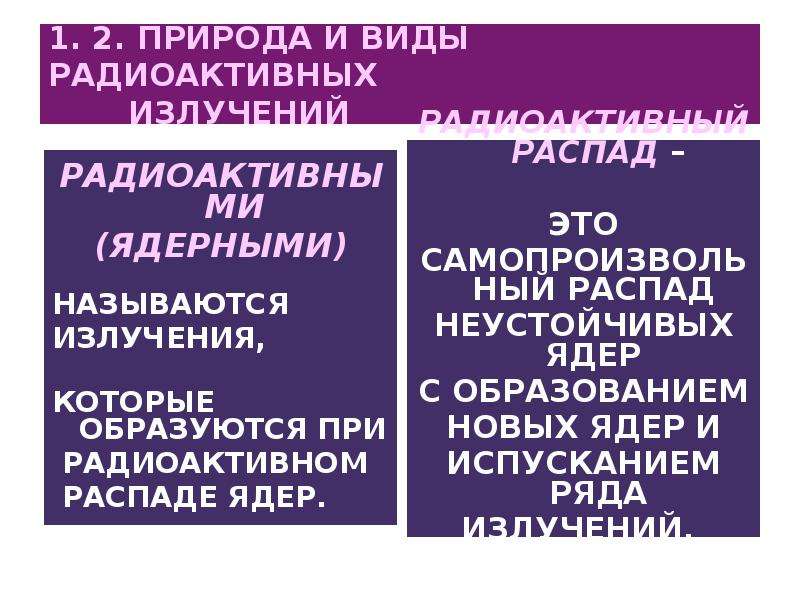

1. 2. ПРИРОДА И ВИДЫ РАДИОАКТИВНЫХ ИЗЛУЧЕНИЙ РАДИОАКТИВНЫМИ (ЯДЕРНЫМИ) НАЗЫВАЮТСЯ ИЗЛУЧЕНИЯ, КОТОРЫЕ ОБРАЗУЮТСЯ ПРИ РАДИОАКТИВНОМ РАСПАДЕ ЯДЕР.

Слайд 7

Описание слайда:

ВИДЫ РАДИОАКТИВНОГО РАСПАДА ДВА ОСНОВНЫХ ТИПА РАСПАДА: и БЕТА-РАСПАД – 3-Х ВИДОВ: ЭЛЕКТРОННЫЙ ( - ) ПОЗИТРОННЫЙ ( +) И ЭЛЕКТРОННЫЙ ЗАХВАТ ( е - захват )

Слайд 8

Описание слайда:

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МИКРОЧАСТИЦ ЭЛЕМЕНТАРНЫЕ ЧАСТИЦЫ И АТОМНЫЕ ЯДРА ХАРАКТЕРИЗУЮТ ЗАРЯДОМ И МАССОЙ, ВЫРАЖЕННЫМИ В ЭЛЕМЕНТАРНЫХ ЕДИНИЦАХ.

Слайд 9

Описание слайда:

В СОСТАВ АТОМА ВХОДЯТ: ПРОТОНЫ, НЕЙТРОНЫ и ЭЛЕКТРОНЫ: p n e Т.к. ПРОТОНЫ И НЕЙТРОНЫ ОБРАЗУЮТ ЯДРО ("НУКЛЕУС" – NUCLEUS), ИХ ОБЩЕЕ НАЗВАНИЕ – НУКЛОНЫ. qp = 1 qn = 0 qe = e = -1 (э.е.з.) mp = 1 mn = 1 me = 0 (э.е.м.) ПОЗИТРОН (АНТИЭЛЕКТРОН) НЕ ВХОДИТ В СОСТАВ ЯДРА, НО ОБРАЗУЕТСЯ ПРИ ОДНОМ ИЗ ВИДОВ РАСПАДА (+ ). ХАРАКТЕРИСТИКИ: q = +1, m = 0.

Слайд 10

Описание слайда:

ИЗЛУЧЕНИЯ, ОБРАЗУЮЩИЕСЯ ПРИ РАДИОАКТИВНОМ РАСПАДЕ АЛЬФА-ИЗЛУЧЕНИЕ – КОРПУСКУЛЯРНОЙ ПРИРОДЫ. СОСТОИТ ИЗ БЫСТРО ДВИЖУЩИХСЯ АЛЬФА-ЧАСТИЦ, ИЛИ ЯДЕР АТОМОВ ГЕЛИЯ. ХАРАКТЕРИСТИКИ АЛЬФА-ЧАСТИЦЫ: Z = 2, A = 4. ОБРАЗУЕТСЯ ПРИ АЛЬФА-РАСПАДЕ.

Слайд 11

Описание слайда:

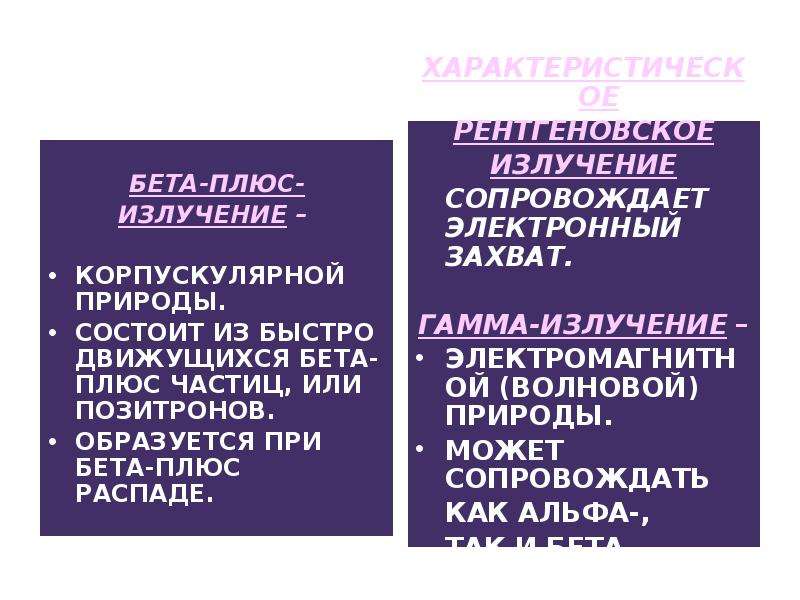

БЕТА-ПЛЮС- ИЗЛУЧЕНИЕ – КОРПУСКУЛЯРНОЙ ПРИРОДЫ. СОСТОИТ ИЗ БЫСТРО ДВИЖУЩИХСЯ БЕТА-ПЛЮС ЧАСТИЦ, ИЛИ ПОЗИТРОНОВ. ОБРАЗУЕТСЯ ПРИ БЕТА-ПЛЮС РАСПАДЕ.

Слайд 12

Описание слайда:

ЭЛЕМЕНТАРНАЯ ЧАСТИЦА НЕЙТРИНО ХАРАКТЕРИСТИКИ: q = 0, m = 0. ОБРАЗУЕТСЯ ПРИ ПОЗИТРОННОМ БЕТА-РАСПАДЕ.

Слайд 13

Описание слайда:

2. ЗАКОН ОСЛАБЛЕНИЯ ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯ при взаимодействии с веществом Ф = Ф0 e- x ПОТОК ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯ ПРИ ПРОХОЖДЕНИИ ЧЕРЕЗ ВЕЩЕСТВО УМЕНЬШАЕТСЯ ПО ЭКСПОНЕНЦИАЛЬНОМУ ЗАКОНУ.

Слайд 14

Описание слайда:

Характеристики взаимодействия данного вида излучения с данным веществом линейный коэффициент ослабления  [м -1] массовый коэффициент ослабления m =  /  [ м2 / кг ] слой половинного ослабления d1/2 [ м ]

Слайд 15

Описание слайда:

Характеристики взаимодействия данного вида излучения с данным веществом Массовый коэффициент ослабления m не зависит от плотности вещества. d1/2 - ТОЛЩИНА СЛОЯ ВЕЩЕСТВА, ПРИ ПРОХОЖДЕНИИ КОТОРОГО ПОТОК ИЗЛУЧЕНИЯ УМЕНЬШАЕТСЯ ВДВОЕ.

Слайд 16

Описание слайда:

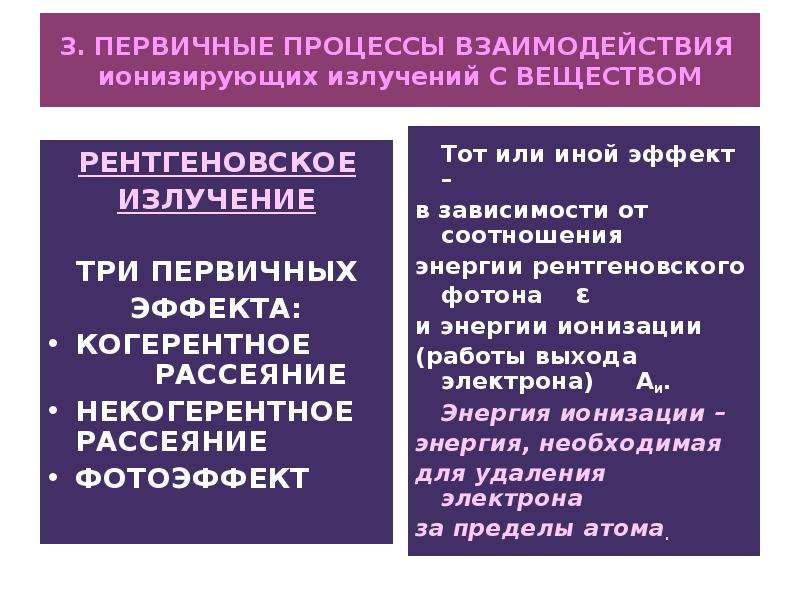

3. ПЕРВИЧНЫЕ ПРОЦЕССЫ ВЗАИМОДЕЙСТВИЯ ионизирующих излучений С ВЕЩЕСТВОМ РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ ТРИ ПЕРВИЧНЫХ ЭФФЕКТА: КОГЕРЕНТНОЕ РАССЕЯНИЕ НЕКОГЕРЕНТНОЕ РАССЕЯНИЕ ФОТОЭФФЕКТ

Слайд 17

Описание слайда:

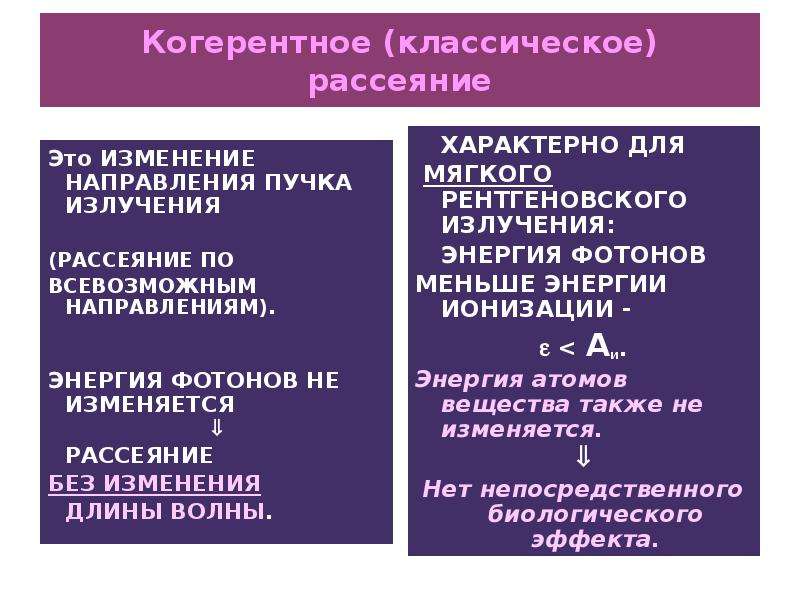

Когерентное (классическое) рассеяние Это ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ПУЧКА ИЗЛУЧЕНИЯ (РАССЕЯНИЕ ПО ВСЕВОЗМОЖНЫМ НАПРАВЛЕНИЯМ). ЭНЕРГИЯ ФОТОНОВ НЕ ИЗМЕНЯЕТСЯ  РАССЕЯНИЕ БЕЗ ИЗМЕНЕНИЯ ДЛИНЫ ВОЛНЫ.

Слайд 18

Описание слайда:

Фотоэффект (ФЭ) ПОГЛОЩЕНИЕ РЕНТГЕНОВСКОГО ФОТОНА АТОМОМ ВЕЩЕСТВА. За счет его энергии: Выбивание валентного (внешнего) электрона из атома – ВНЕШНИЙ ФЭ; Переход электрона на внешний (более высокий) уровень, т.е. возбуждение атома – внутренний ФЭ, характерен для полупроводников.

Слайд 19

Описание слайда:

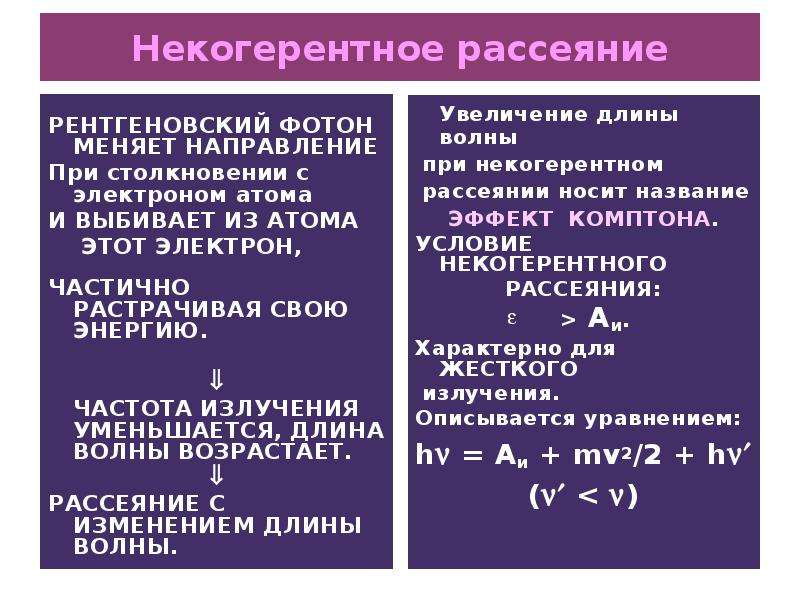

Некогерентное рассеяние РЕНТГЕНОВСКИЙ ФОТОН МЕНЯЕТ НАПРАВЛЕНИЕ При столкновении с электроном атома И ВЫБИВАЕТ ИЗ АТОМА ЭТОТ ЭЛЕКТРОН, ЧАСТИЧНО РАСТРАЧИВАЯ СВОЮ ЭНЕРГИЮ.  ЧАСТОТА ИЗЛУЧЕНИЯ УМЕНЬШАЕТСЯ, ДЛИНА ВОЛНЫ ВОЗРАСТАЕТ.  РАССЕЯНИЕ С ИЗМЕНЕНИЕМ ДЛИНЫ ВОЛНЫ.

Слайд 20

Описание слайда:

Линейный коэффициент ослабления в законе ослабления излучения В общем случае может складываться из трех коэффициентов: ослабления за счет когерентного рассеяния к , фотоэффекта Ф и некогерентного рассеяния нк :  = к + Ф + нк.

Слайд 21

Описание слайда:

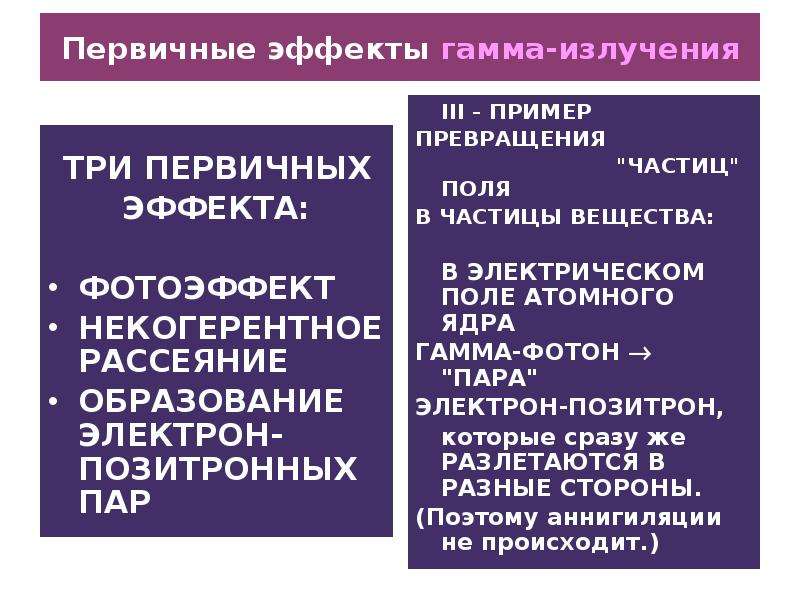

Первичные эффекты гамма-излучения ТРИ ПЕРВИЧНЫХ ЭФФЕКТА: ФОТОЭФФЕКТ НЕКОГЕРЕНТНОЕ РАССЕЯНИЕ ОБРАЗОВАНИЕ ЭЛЕКТРОН-ПОЗИТРОННЫХ ПАР

Слайд 22

Описание слайда:

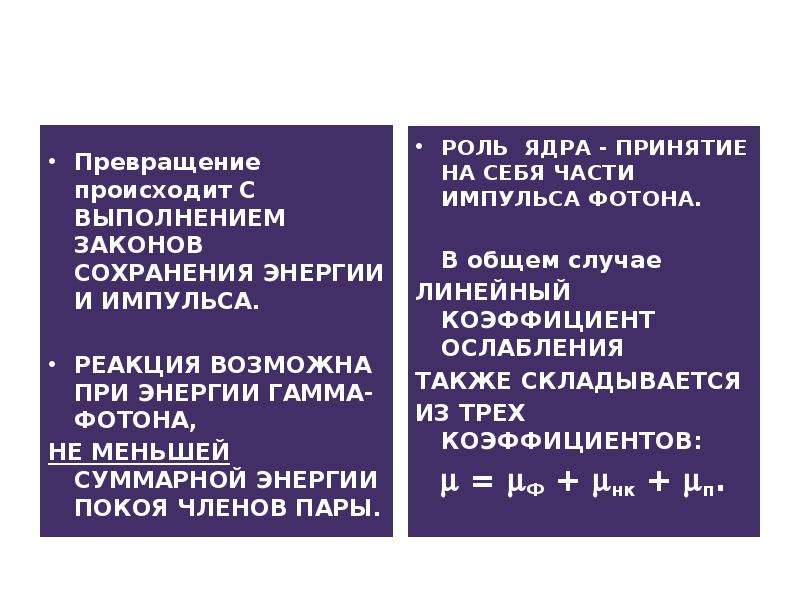

Превращение происходит С ВЫПОЛНЕНИЕМ ЗАКОНОВ СОХРАНЕНИЯ ЭНЕРГИИ И ИМПУЛЬСА. РЕАКЦИЯ ВОЗМОЖНА ПРИ ЭНЕРГИИ ГАММА-ФОТОНА, НЕ МЕНЬШЕЙ СУММАРНОЙ ЭНЕРГИИ ПОКОЯ ЧЛЕНОВ ПАРЫ.

Слайд 23

Описание слайда:

Первичные эффекты АЛЬФА- И БЕТА- ИЗЛУЧЕНИЯ ЗАРЯЖЕННЫЕ ЧАСТИЦЫ АЛЬФА И БЕТА-МИНУС САМИ ПРОИЗВОДЯТ НЕПОСРЕДСТВЕННУЮ ИОНИЗАЦИЮ ВЕЩЕСТВА (КАК ЭЛЕКТРОНЫ, ОБРАЗОВАВШИЕСЯ ПРИ ФОТОЭФФЕКТЕ ИЛИ НЕКОГЕРЕНТНОМ РАССЕЯНИИ). ПРИ ВСТРЕЧЕ В ВЕЩЕСТВЕ БЕТА-ПЛЮС ЧАСТИЦЫ С ЭЛЕКТРОНОМ - АННИГИЛЯЦИЯ: ПРЕВРАЩЕНИЕ В ДВА ГАММА-ФОТОНА, РАЗЛЕТАЮЩИЕСЯ С ОДИНАКОВОЙ ПО МОДУЛЮ СКОРОСТЬЮ В РАЗНЫХ НАПРАВЛЕНИЯХ. АННИГИЛЯЦИЯ - ПРОЦЕСС, ОБРАТНЫЙ РОЖДЕНИЮ ЭЛЕКТРОН-ПОЗИТРОННОЙ ПАРЫ.

Слайд 24

Описание слайда:

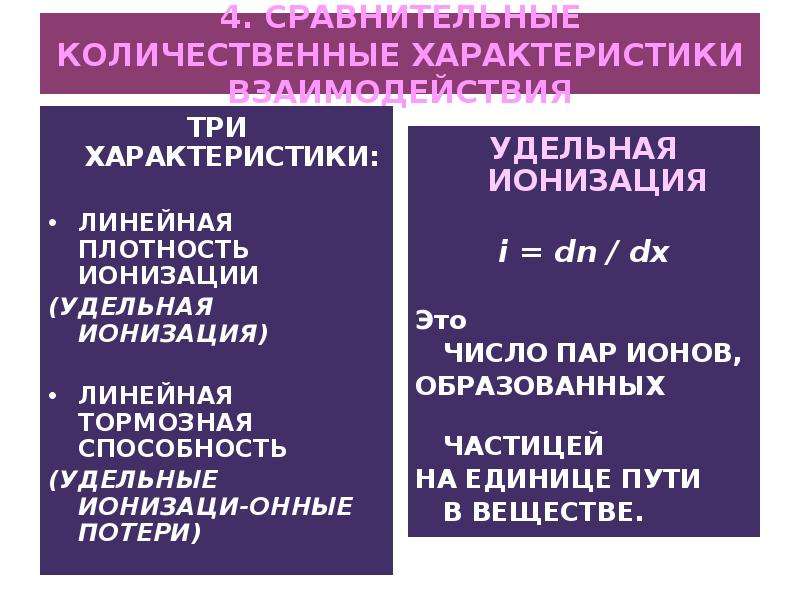

4. СРАВНИТЕЛЬНЫЕ КОЛИЧЕСТВЕННЫЕ ХАРАКТЕРИСТИКИ ВЗАИМОДЕЙСТВИЯ ТРИ ХАРАКТЕРИСТИКИ: ЛИНЕЙНАЯ ПЛОТНОСТЬ ИОНИЗАЦИИ (УДЕЛЬНАЯ ИОНИЗАЦИЯ) ЛИНЕЙНАЯ ТОРМОЗНАЯ СПОСОБНОСТЬ (УДЕЛЬНЫЕ ИОНИЗАЦИ-ОННЫЕ ПОТЕРИ) СРЕДНИЙ ЛИНЕЙНЫЙ ПРОБЕГ (СРЕДНЯЯ ДЛИНА СВОБОДНОГО ПРОБЕГА)

Слайд 25

Описание слайда:

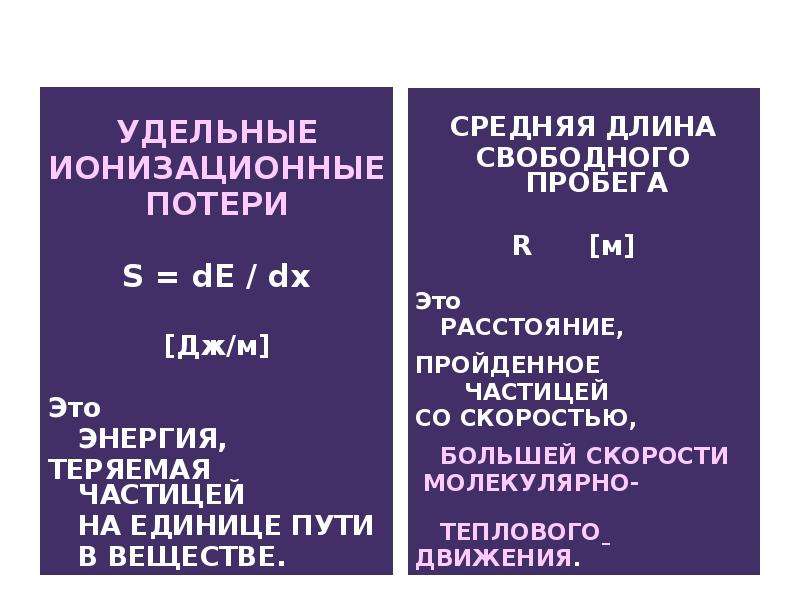

УДЕЛЬНЫЕ ИОНИЗАЦИОННЫЕ ПОТЕРИ S = dE / dx [Дж/м] Это ЭНЕРГИЯ, ТЕРЯЕМАЯ ЧАСТИЦЕЙ НА ЕДИНИЦЕ ПУТИ В ВЕЩЕСТВЕ.

Слайд 26

Описание слайда:

СРАВНИМ ЭТИ ХАРАКТЕРИСТИКИ ДЛЯ РАЗНЫХ ВИДОВ РАДИОАКТИВНЫХ ИЗЛУЧЕНИЙ ЧЕМ БОЛЬШЕ i, ТЕМ БОЛЬШЕ S И ТЕМ МЕНЬШЕ R. i  > i  > i  S > S > S  R < R < R 

Слайд 27

Описание слайда:

Объяснение АЛЬФА-ЧАСТИЦЫ - ЗАРЯЖЕННЫЕ, СРАВНИТЕЛЬНО МЕДЛЕННО ДВИЖУЩИЕСЯ. НА ПУТИ - ПЛОТНОЕ СКОПЛЕНИЕ ИОНОВ И ЭЛЕКТРОНОВ. ГЛУБИНА ПРОНИКНОВЕНИЯ В ВЕЩЕСТВО ОКОЛО 40 МКМ.

Слайд 28

Описание слайда:

ФОТОНОВСКИЕ ИЗЛУЧЕНИЯ  ОБРАЗУЮТСЯ ЭЛЕКТРОНЫ С БОЛЬШОЙ ЭНЕРГИЕЙ, ДЕЙСТВУЮТ ПОДОБНО БЕТА-МИНУС ЧАСТИЦАМ. НО ЗАРЯДА У ФОТОНА НЕТ  БОЛЬШОЙ ПУТЬ ЕЩЕ ДО ПЕРВОГО ВЗАИМОДЕЙСТВИЯ.  ФАКТИЧЕСКИ - В ЛЮБУЮ ТОЧКУ ТЕЛА.
