Слайд 1

Описание слайда:

Планарные графы

Слайд 2

Описание слайда:

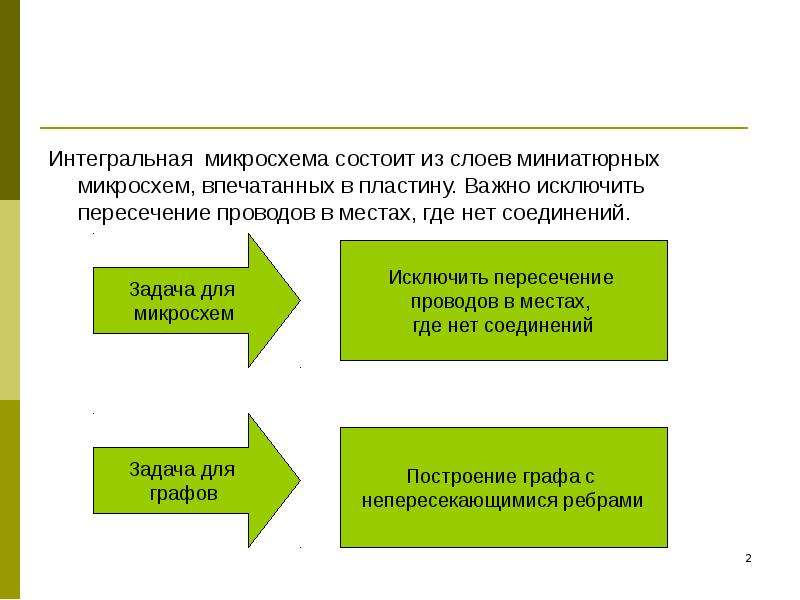

Интегральная микросхема состоит из слоев миниатюрных микросхем, впечатанных в пластину. Важно исключить пересечение проводов в местах, где нет соединений.

Слайд 3

Описание слайда:

Примеры.

Слайд 4

Описание слайда:

Задача. Предоставление двух видов коммунальных услуг двум домам или трех видов коммунальных услуг двум домам

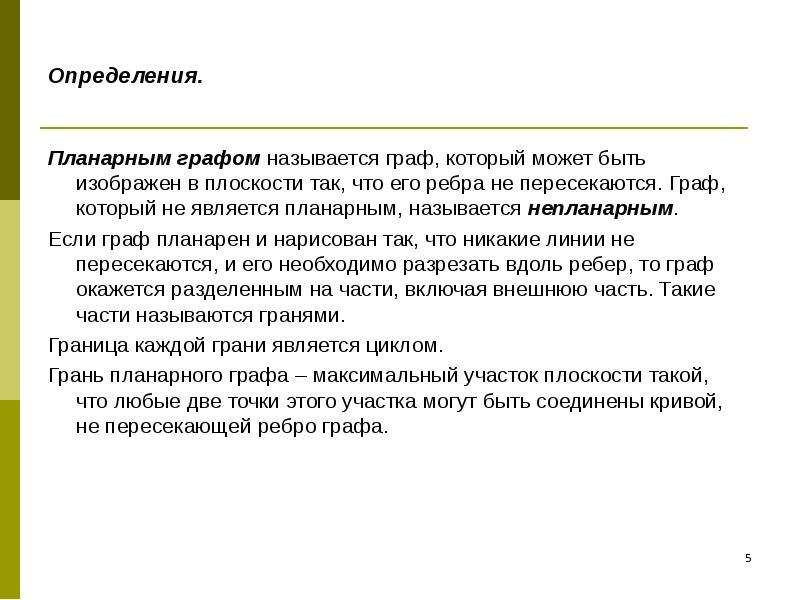

Слайд 5

Описание слайда:

Определения. Планарным графом называется граф, который может быть изображен в плоскости так, что его ребра не пересекаются. Граф, который не является планарным, называется непланарным. Если граф планарен и нарисован так, что никакие линии не пересекаются, и его необходимо разрезать вдоль ребер, то граф окажется разделенным на части, включая внешнюю часть. Такие части называются гранями. Граница каждой грани является циклом. Грань планарного графа – максимальный участок плоскости такой, что любые две точки этого участка могут быть соединены кривой, не пересекающей ребро графа.

Слайд 6

Описание слайда:

Теорема. Если G - связный планарный граф, содержащий v вершин, e ребер и f граней, то v – e + f = 2. Теорема. Полный двудольный граф K3,3 не является планарным. Теорема. Полный граф K5 не является планарным. Лемма. В произвольном связном планарном графе G с количеством вершин не менее трех: 3v – e  6.

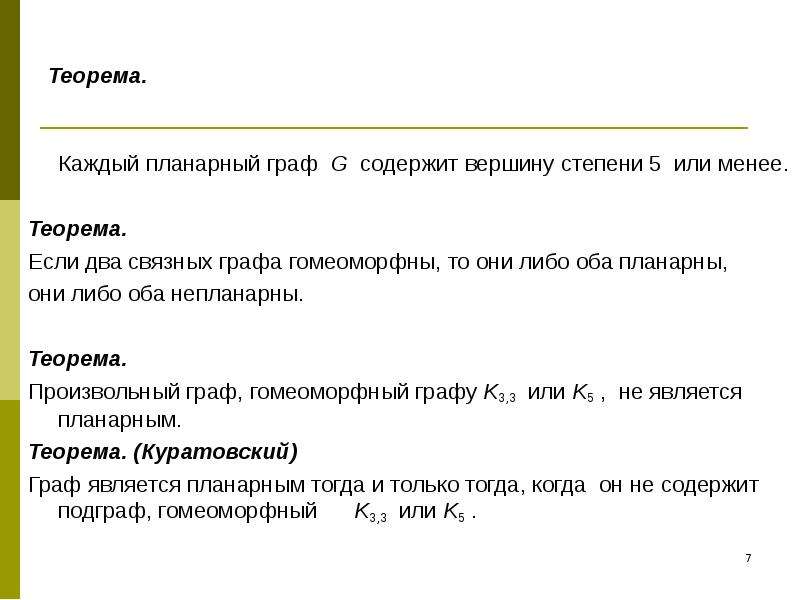

Слайд 7

Описание слайда:

Теорема. Каждый планарный граф G содержит вершину степени 5 или менее. Теорема. Если два связных графа гомеоморфны, то они либо оба планарны, они либо оба непланарны. Теорема. Произвольный граф, гомеоморфный графу K3,3 или K5 , не является планарным. Теорема. (Куратовский) Граф является планарным тогда и только тогда, когда он не содержит подграф, гомеоморфный K3,3 или K5 .

Слайд 8

Описание слайда:

Пример. Граф является планарным

Слайд 9

Описание слайда:

Пример. Графы являются планарными

Слайд 10

Описание слайда:

Пример. Граф Петерсена не является планарным. Граф содержит подграф, гомеоморфный K3,3

Слайд 11

Описание слайда:

Раскраска графов

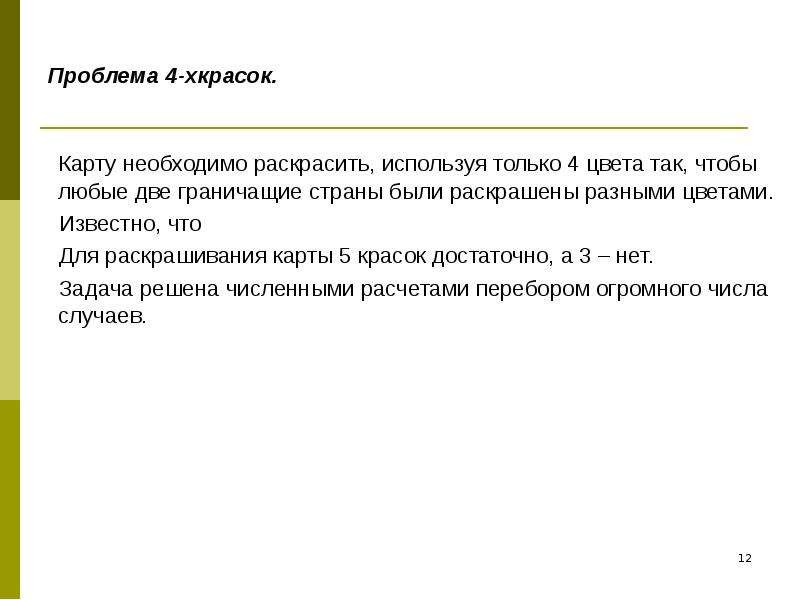

Слайд 12

Описание слайда:

Проблема 4-хкрасок. Карту необходимо раскрасить, используя только 4 цвета так, чтобы любые две граничащие страны были раскрашены разными цветами. Известно, что Для раскрашивания карты 5 красок достаточно, а 3 – нет. Задача решена численными расчетами перебором огромного числа случаев.

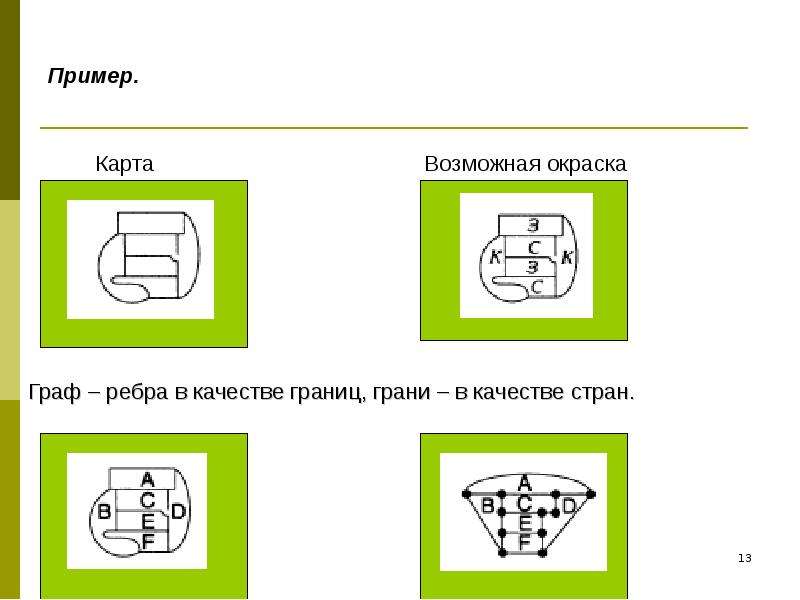

Слайд 13

Описание слайда:

Пример. Карта Возможная окраска Граф – ребра в качестве границ, грани – в качестве стран.

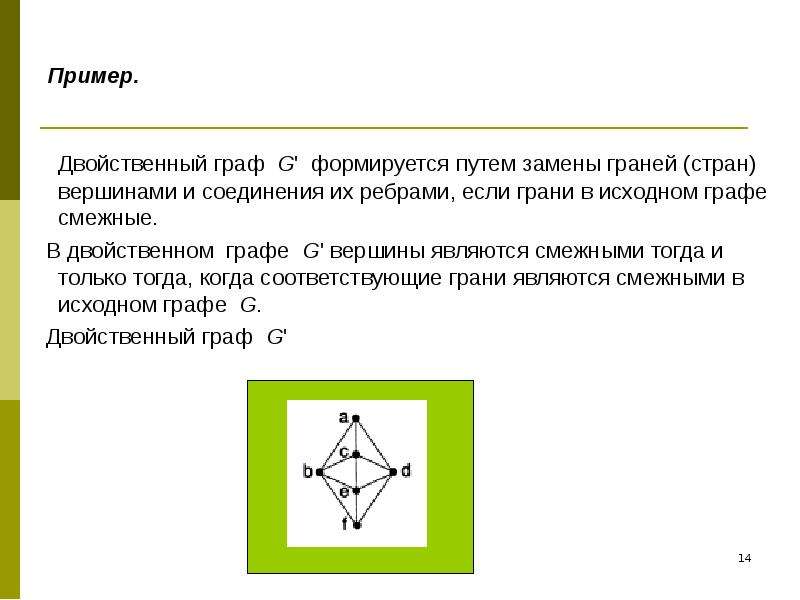

Слайд 14

Описание слайда:

Пример. Двойственный граф G' формируется путем замены граней (стран) вершинами и соединения их ребрами, если грани в исходном графе смежные. В двойственном графе G' вершины являются смежными тогда и только тогда, когда соответствующие грани являются смежными в исходном графе G. Двойственный граф G'

Слайд 15

Описание слайда:

Пример. Граф Двойственный граф G' Грани графа G стали вершинам графа G'. Исходная проблема раскрашивания стран на карте при условии, чтобы никакие две страны, имеющие общую границу, не были окрашены в один цвет, стала проблемой раскрашивания при том же условии.

Слайд 16

Описание слайда:

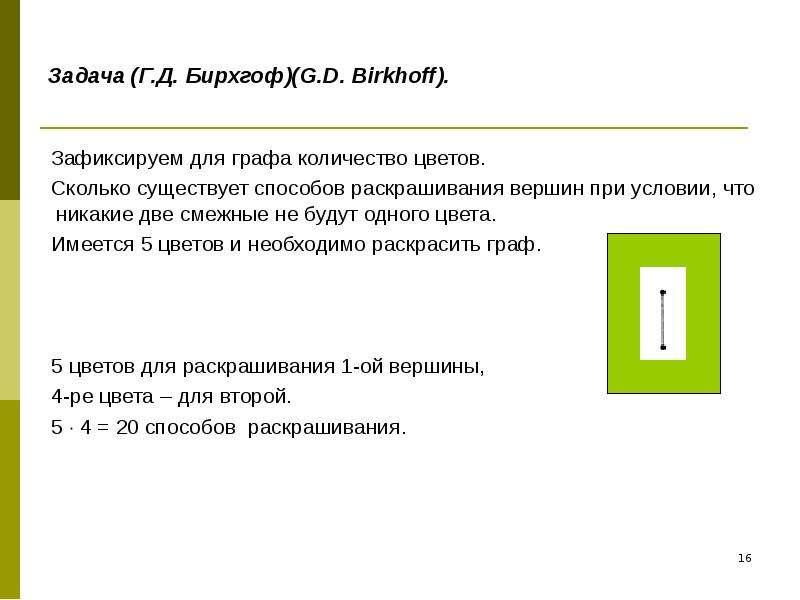

Задача (Г.Д. Бирхгоф)(G.D. Birkhoff). Зафиксируем для графа количество цветов. Сколько существует способов раскрашивания вершин при условии, что никакие две смежные не будут одного цвета. Имеется 5 цветов и необходимо раскрасить граф. 5 цветов для раскрашивания 1-ой вершины, 4-ре цвета – для второй. 5  4 = 20 способов раскрашивания.

Слайд 17

Описание слайда:

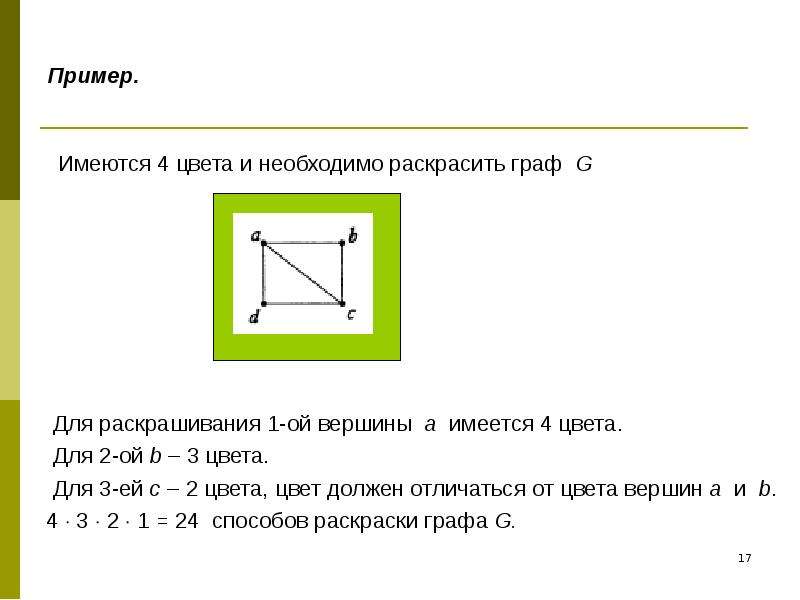

Пример. Имеются 4 цвета и необходимо раскрасить граф G Для раскрашивания 1-ой вершины a имеется 4 цвета. Для 2-ой b – 3 цвета. Для 3-ей с – 2 цвета, цвет должен отличаться от цвета вершин a и b. 4  3  2  1 = 24 способов раскраски графа G.

Слайд 18

Описание слайда:

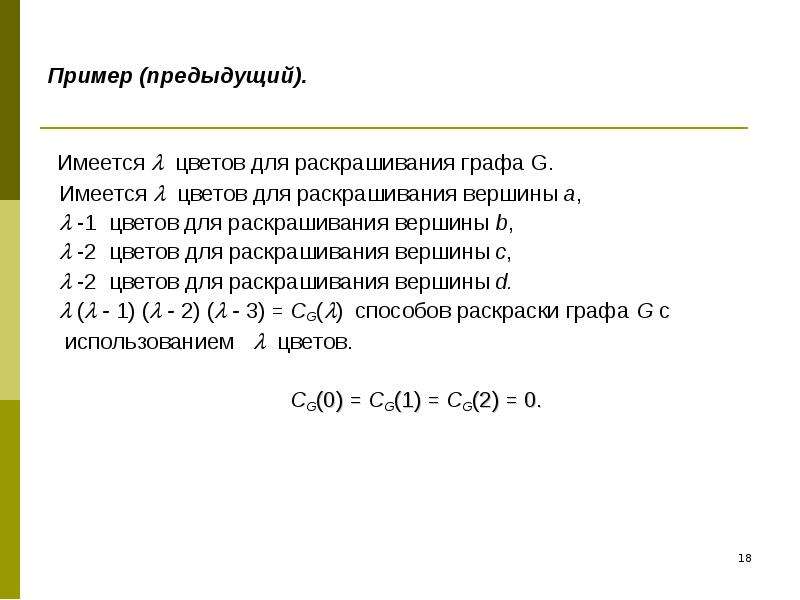

Пример (предыдущий). Имеется  цветов для раскрашивания графа G. Имеется  цветов для раскрашивания вершины a,  -1 цветов для раскрашивания вершины b,  -2 цветов для раскрашивания вершины c,  -2 цветов для раскрашивания вершины d.  ( - 1) ( - 2) ( - 3) = СG() способов раскраски графа G с использованием  цветов. CG(0) = CG(1) = CG(2) = 0.

Слайд 19

Описание слайда:

Определение. Пусть G – граф. Раскраской графа G называется окрашивание вершин графа G такое, что никакие две смежные вершины не имеют один цвет. Пусть СG() обозначает количество способов раскраски графа G с использованием  цветов, так что никакие две смежные вершины не имеют один цвет, то есть СG() - количество способов раскраски графа G. Для фиксированного графа G функция СG() является полиномиальной функцией от , называемой хроматическим многочленом графа G. Хроматическое число графа – это наименьшее число цветов, которое используется для раскраски графа. Это наименьшее положительное число n, что СG(n) = 0.

Слайд 20

Описание слайда:

Пример. Пусть граф G состоит из пяти изолированных вершин, так что в нем нет ребер, нет смежных вершин. Если раскрашивать граф  цветами, то будем иметь  вариантов для каждой вершины, будет существовать          = 5 способов раскраски графа и СG() = 5 . Если граф состоит из k изолированных вершин, СG() = k , хроматическое число = 1.

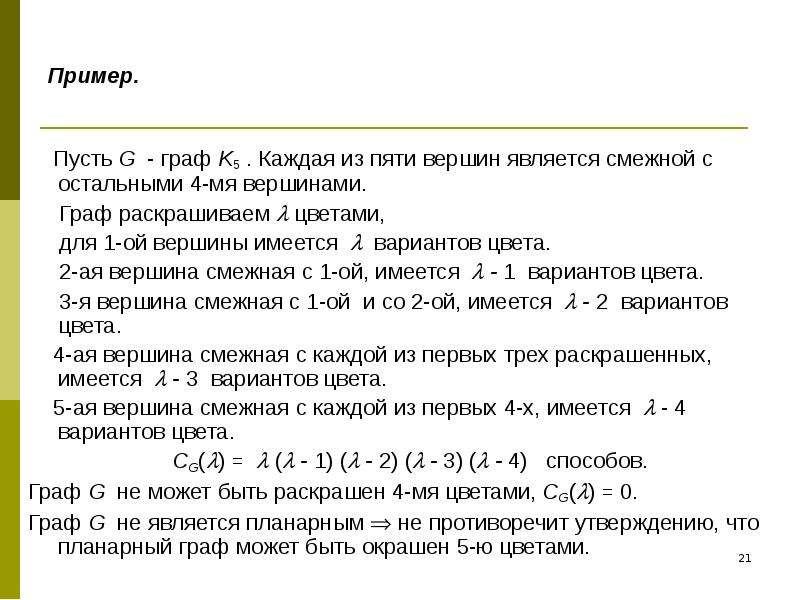

Слайд 21

Описание слайда:

Пример. Пусть G - граф K5 . Каждая из пяти вершин является смежной с остальными 4-мя вершинами. Граф раскрашиваем  цветами, для 1-ой вершины имеется  вариантов цвета. 2-ая вершина смежная с 1-ой, имеется  - 1 вариантов цвета. 3-я вершина смежная с 1-ой и со 2-ой, имеется  - 2 вариантов цвета. 4-ая вершина смежная с каждой из первых трех раскрашенных, имеется  - 3 вариантов цвета. 5-ая вершина смежная с каждой из первых 4-х, имеется  - 4 вариантов цвета. СG() =  ( - 1) ( - 2) ( - 3) ( - 4) способов. Граф G не может быть раскрашен 4-мя цветами, СG() = 0. Граф G не является планарным  не противоречит утверждению, что планарный граф может быть окрашен 5-ю цветами.

Слайд 22

Описание слайда:

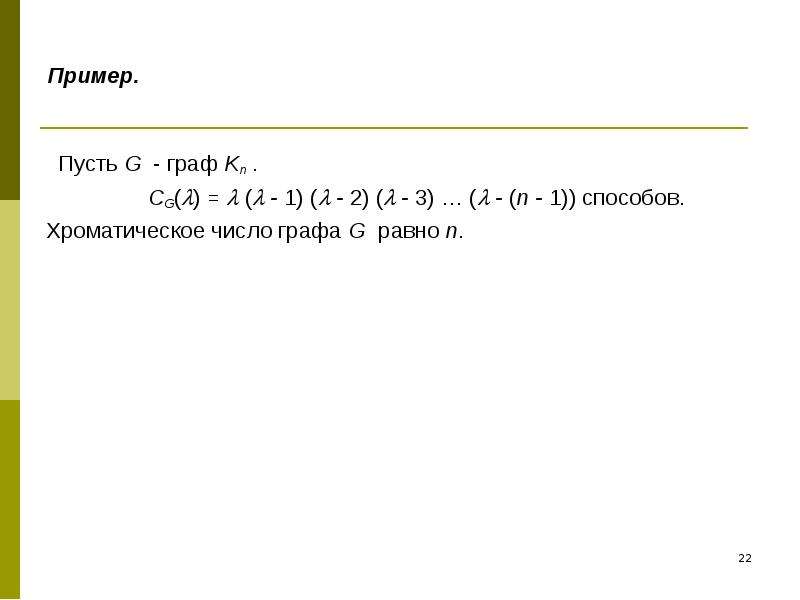

Пример. Пусть G - граф Kn . СG() =  ( - 1) ( - 2) ( - 3) … ( - (n - 1)) способов. Хроматическое число графа G равно n.

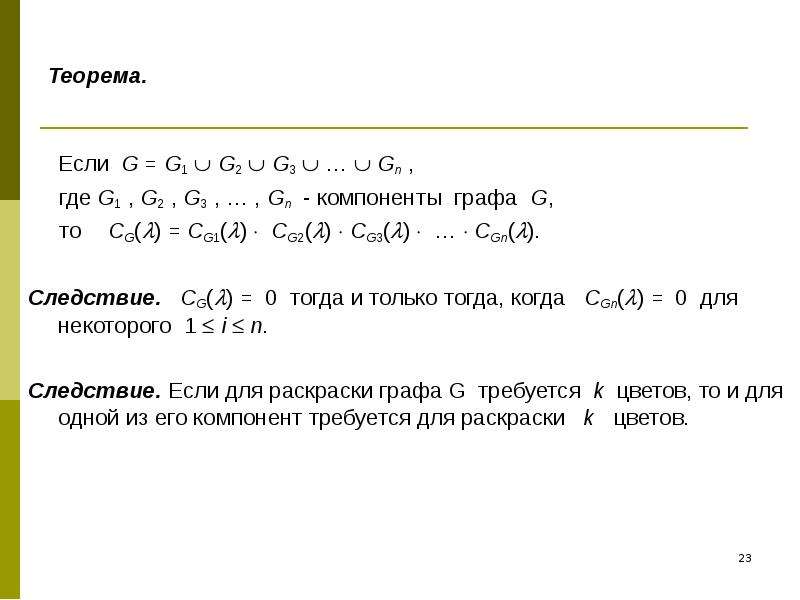

Слайд 23

Описание слайда:

Теорема. Если G = G1  G2  G3  …  Gn , где G1 , G2 , G3 , … , Gn - компоненты графа G, то СG() = СG1()  СG2()  СG3()  …  СGn(). Следствие. СG() = 0 тогда и только тогда, когда СGn() = 0 для некоторого 1  i  n. Следствие. Если для раскраски графа G требуется k цветов, то и для одной из его компонент требуется для раскраски k цветов.

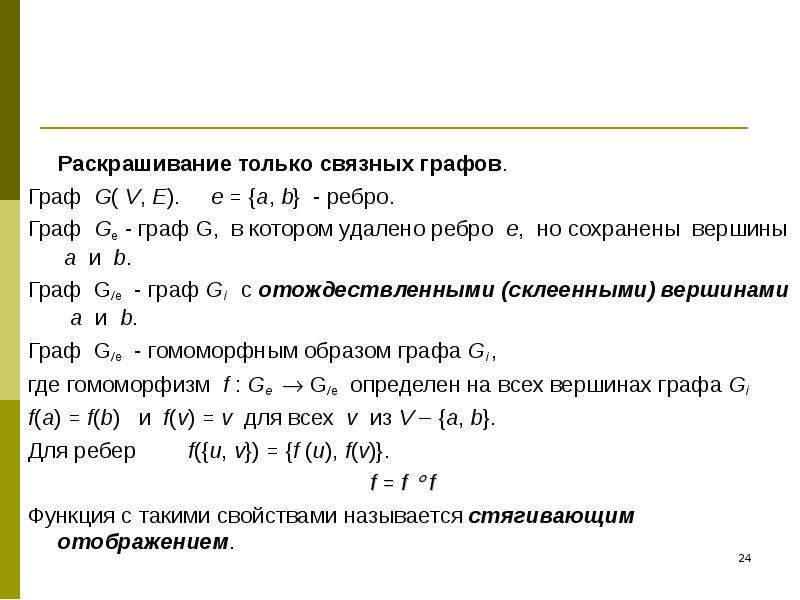

Слайд 24

Описание слайда:

Раскрашивание только связных графов. Граф G( V, E). e = {a, b} - ребро. Граф Ge - граф G, в котором удалено ребро e, но сохранены вершины a и b. Граф G/e - граф Gi с отождествленными (склеенными) вершинами a и b. Граф G/e - гомоморфным образом графа Gi , где гомоморфизм f : Ge  G/e определен на всех вершинах графа Gi f(a) = f(b) и f(v) = v для всех v из V – {a, b}. Для ребер f({u, v}) = {f (u), f(v)}. f = f  f Функция с такими свойствами называется стягивающим отображением.

Слайд 25

Описание слайда:

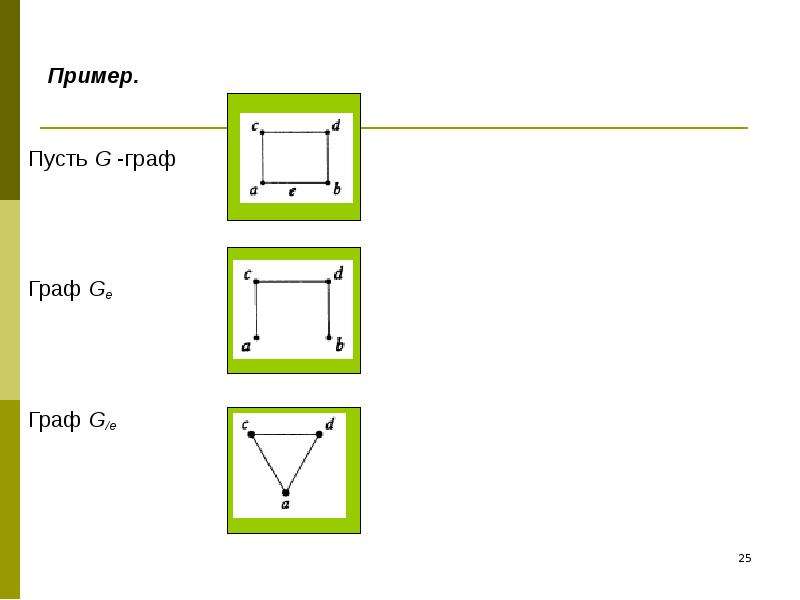

Пример. Пусть G -граф Граф Ge Граф G/e

Слайд 26

Описание слайда:

Пример. Пусть G -граф Граф Ge Граф G/e

Слайд 27

Описание слайда:

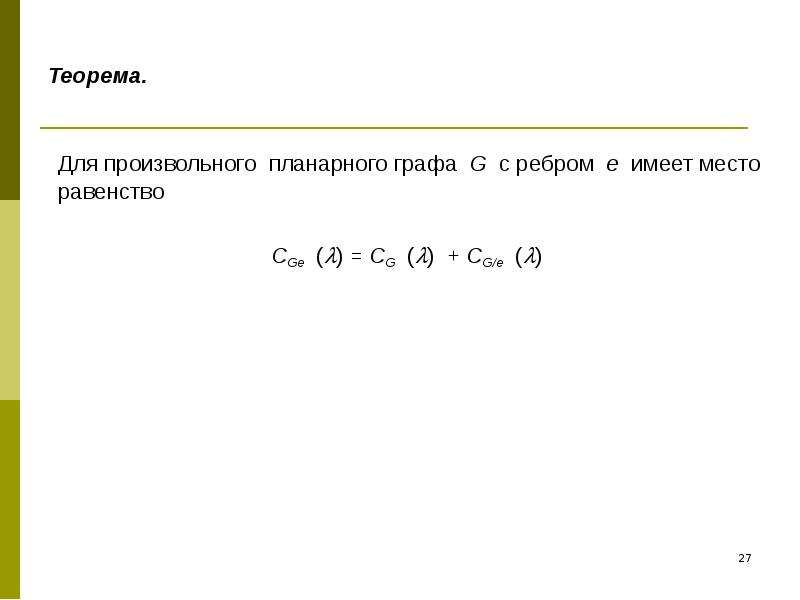

Теорема. Для произвольного планарного графа G с ребром e имеет место равенство CGe () = CG () + CG/e ()

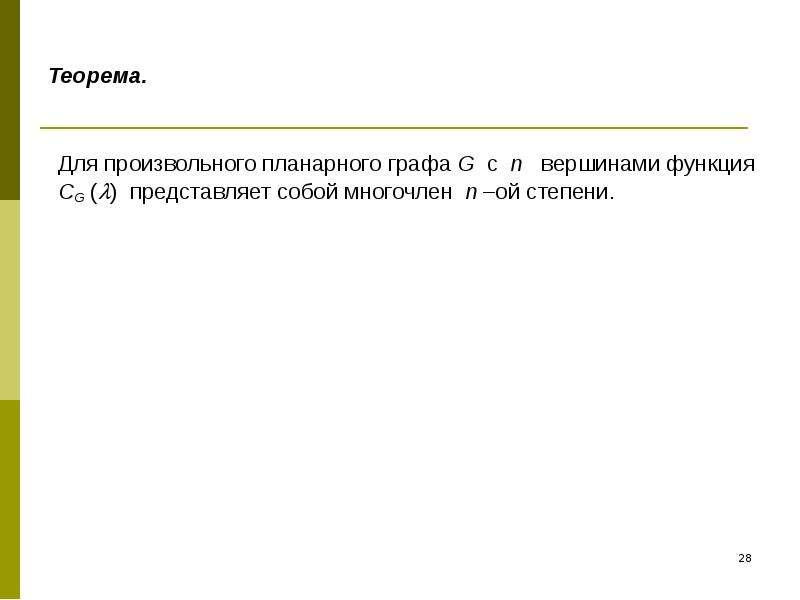

Слайд 28

Описание слайда:

Теорема. Для произвольного планарного графа G с n вершинами функция СG () представляет собой многочлен n –ой степени.

Слайд 29

Описание слайда:

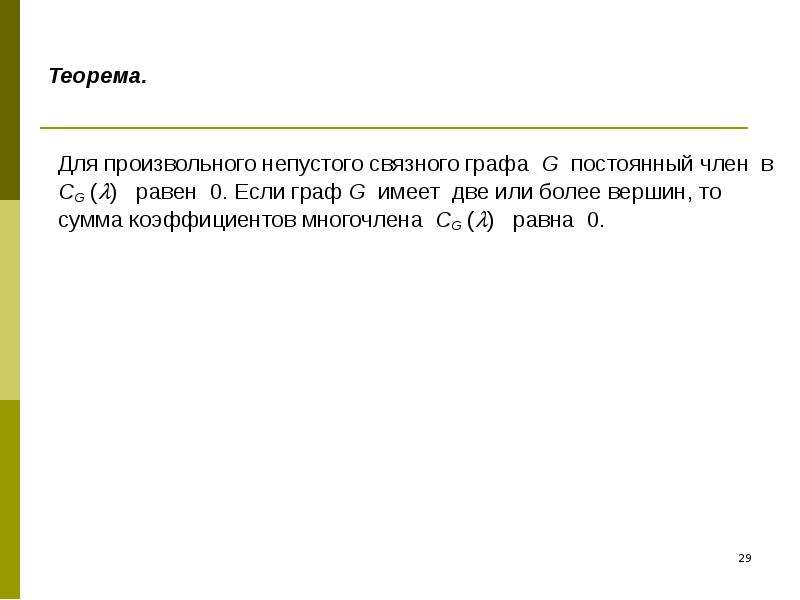

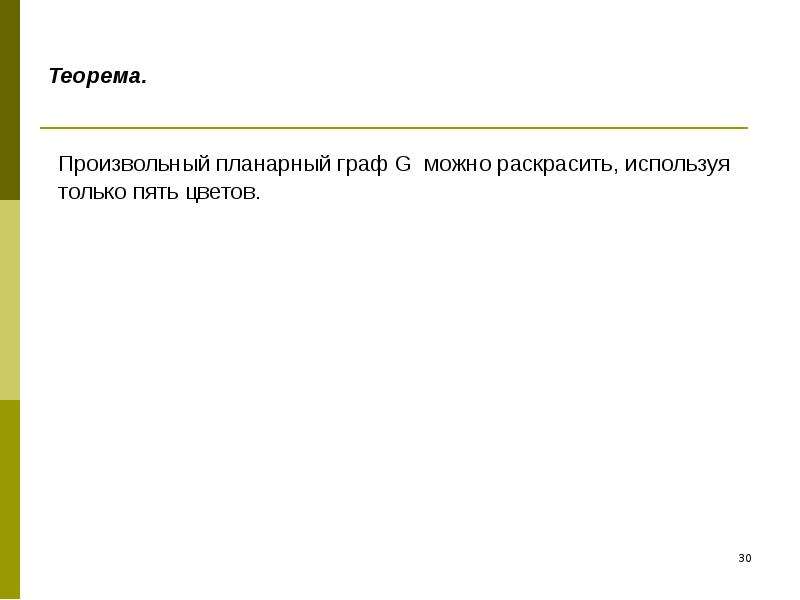

Теорема. Для произвольного непустого связного графа G постоянный член в СG () равен 0. Если граф G имеет две или более вершин, то сумма коэффициентов многочлена СG () равна 0.
