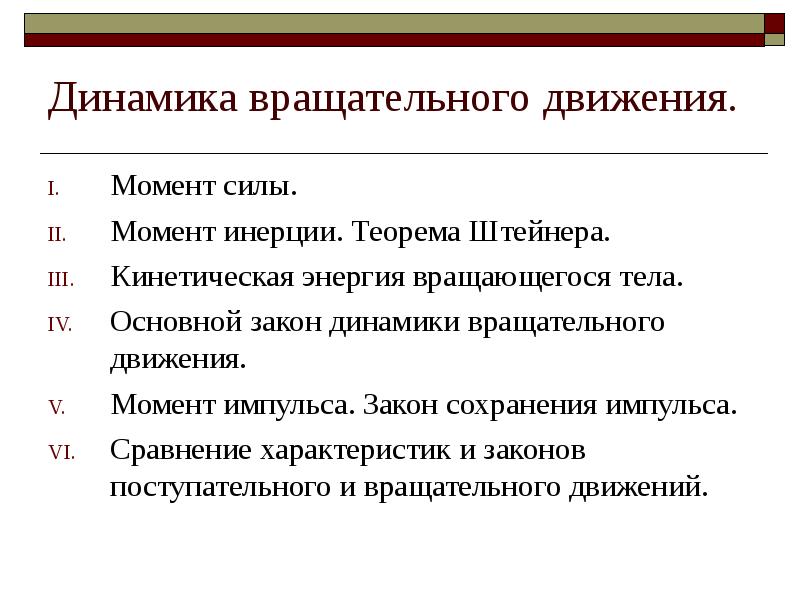

Слайд 1


Динамика вращательного движения. Момент силы. Момент инерции. Теорема Штейнера. Кинетическая энергия вращающегося тела. Основной закон динамики вращательного движения. Момент импульса. Закон сохранения импульса. Сравнение характеристик и законов поступательного и вращательного движений.
Описание слайда:
Динамика вращательного движения. Момент силы. Момент инерции. Теорема Штейнера. Кинетическая энергия вращающегося тела. Основной закон динамики вращательного движения. Момент импульса. Закон сохранения импульса. Сравнение характеристик и законов поступательного и вращательного движений.

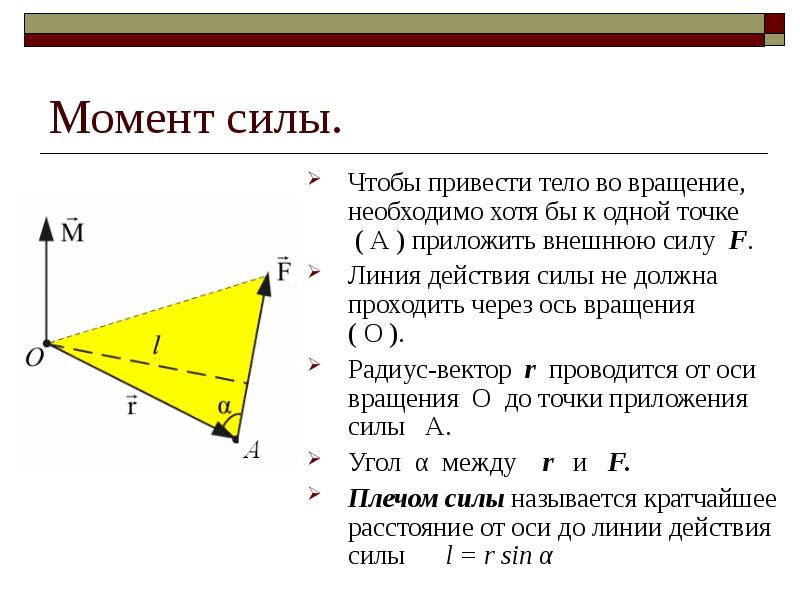

Слайд 2


Момент силы. Чтобы привести тело во вращение, необходимо хотя бы к одной точке ( А ) приложить внешнюю силу F. Линия действия силы не должна проходить через ось вращения ( О ). Радиус-вектор r проводится от оси вращения О до точки приложения силы А. Угол α между r и F. Плечом силы называется кратчайшее расстояние от оси до линии действия силы l = r sin α
Описание слайда:
Момент силы. Чтобы привести тело во вращение, необходимо хотя бы к одной точке ( А ) приложить внешнюю силу F. Линия действия силы не должна проходить через ось вращения ( О ). Радиус-вектор r проводится от оси вращения О до точки приложения силы А. Угол α между r и F. Плечом силы называется кратчайшее расстояние от оси до линии действия силы l = r sin α

Слайд 3


Момент силы. Произведением силы на плечо называется вращающим моментом или моментом силы относительно оси вращения М = F l = F r sin α Направление вектора М определяется по правилу правой руки: четыре согнутых пальца показывают направление движения тела, большой палец показывает направление момента силы. Вектор М направлен вдоль оси вращения.
Описание слайда:
Момент силы. Произведением силы на плечо называется вращающим моментом или моментом силы относительно оси вращения М = F l = F r sin α Направление вектора М определяется по правилу правой руки: четыре согнутых пальца показывают направление движения тела, большой палец показывает направление момента силы. Вектор М направлен вдоль оси вращения.

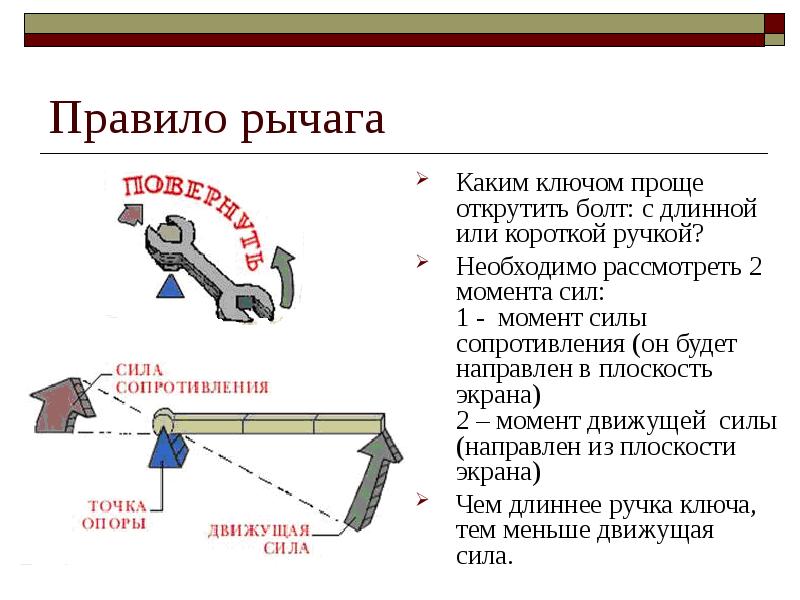

Слайд 4


Правило рычага Каким ключом проще открутить болт: с длинной или короткой ручкой? Необходимо рассмотреть 2 момента сил: 1 - момент силы сопротивления (он будет направлен в плоскость экрана) 2 – момент движущей силы (направлен из плоскости экрана) Чем длиннее ручка ключа, тем меньше движущая сила.
Описание слайда:
Правило рычага Каким ключом проще открутить болт: с длинной или короткой ручкой? Необходимо рассмотреть 2 момента сил: 1 - момент силы сопротивления (он будет направлен в плоскость экрана) 2 – момент движущей силы (направлен из плоскости экрана) Чем длиннее ручка ключа, тем меньше движущая сила.

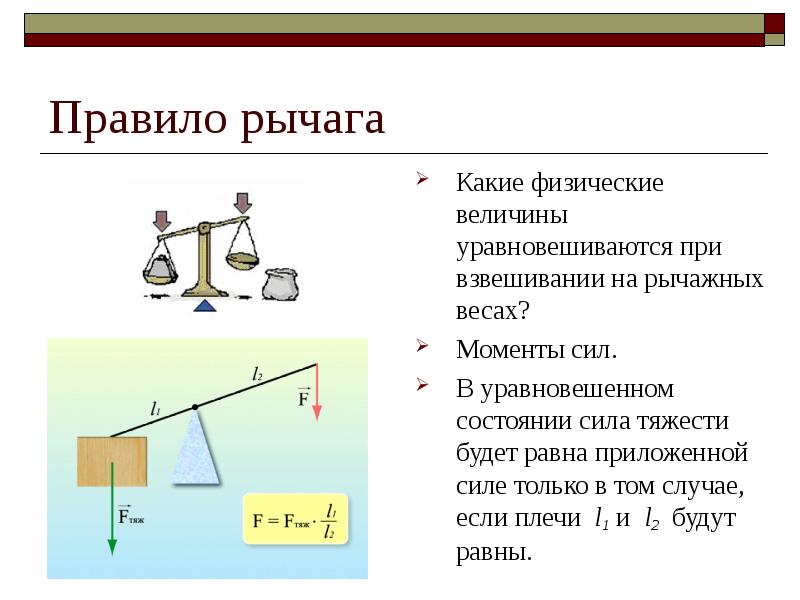

Слайд 5


Правило рычага Какие физические величины уравновешиваются при взвешивании на рычажных весах? Моменты сил. В уравновешенном состоянии сила тяжести будет равна приложенной силе только в том случае, если плечи l1 и l2 будут равны.
Описание слайда:
Правило рычага Какие физические величины уравновешиваются при взвешивании на рычажных весах? Моменты сил. В уравновешенном состоянии сила тяжести будет равна приложенной силе только в том случае, если плечи l1 и l2 будут равны.

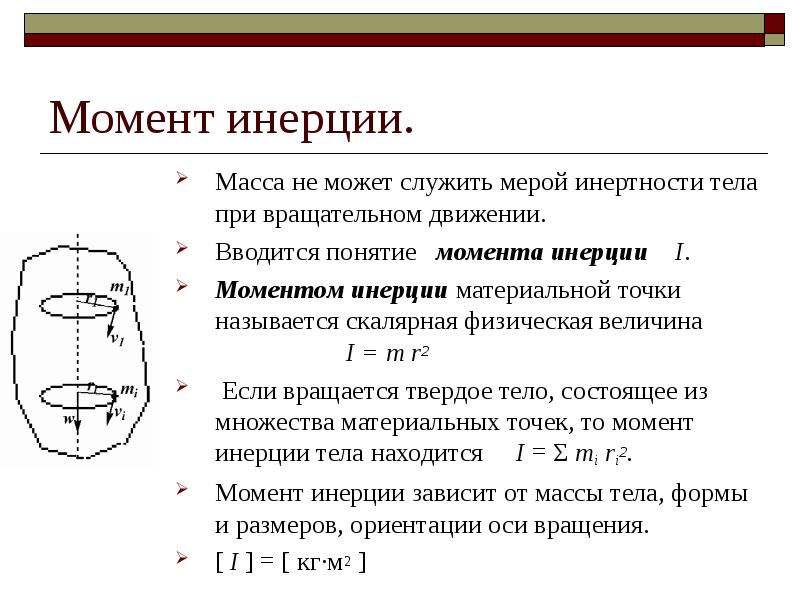

Слайд 6


Момент инерции. Масса не может служить мерой инертности тела при вращательном движении. Вводится понятие момента инерции I. Моментом инерции материальной точки называется скалярная физическая величина I = m r2 Если вращается твердое тело, состоящее из множества материальных точек, то момент инерции тела находится I = Σ mi ri2. Момент инерции зависит от массы тела, формы и размеров, ориентации оси вращения. [ I ] = [ кг·м2 ]
Описание слайда:
Момент инерции. Масса не может служить мерой инертности тела при вращательном движении. Вводится понятие момента инерции I. Моментом инерции материальной точки называется скалярная физическая величина I = m r2 Если вращается твердое тело, состоящее из множества материальных точек, то момент инерции тела находится I = Σ mi ri2. Момент инерции зависит от массы тела, формы и размеров, ориентации оси вращения. [ I ] = [ кг·м2 ]

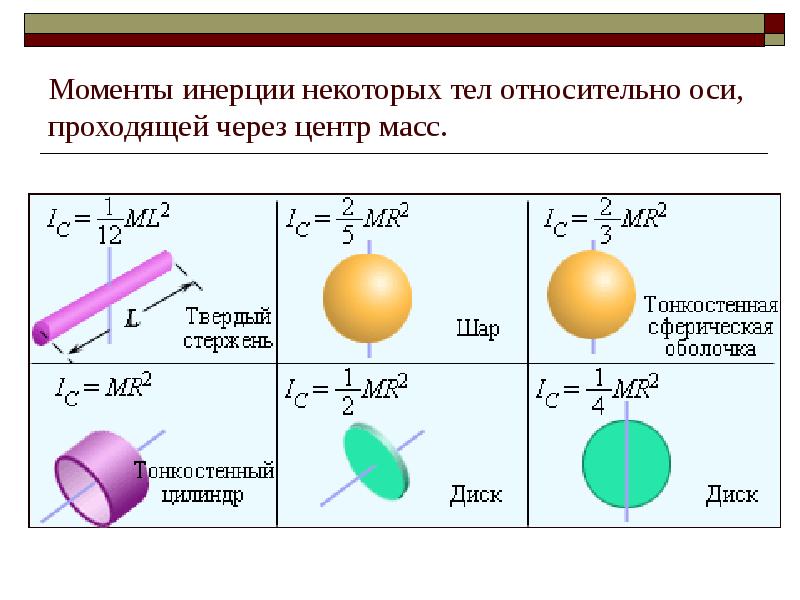

Слайд 7


Моменты инерции некоторых тел относительно оси, проходящей через центр масс.
Описание слайда:
Моменты инерции некоторых тел относительно оси, проходящей через центр масс.

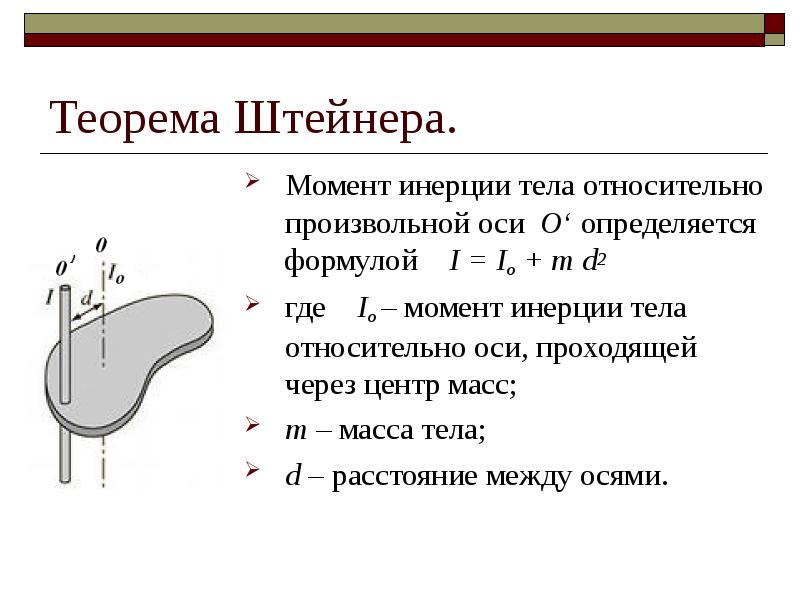

Слайд 8


Теорема Штейнера. Момент инерции тела относительно произвольной оси О‘ определяется формулой I = Io + m d2 где Io – момент инерции тела относительно оси, проходящей через центр масс; m – масса тела; d – расстояние между осями.
Описание слайда:
Теорема Штейнера. Момент инерции тела относительно произвольной оси О‘ определяется формулой I = Io + m d2 где Io – момент инерции тела относительно оси, проходящей через центр масс; m – масса тела; d – расстояние между осями.

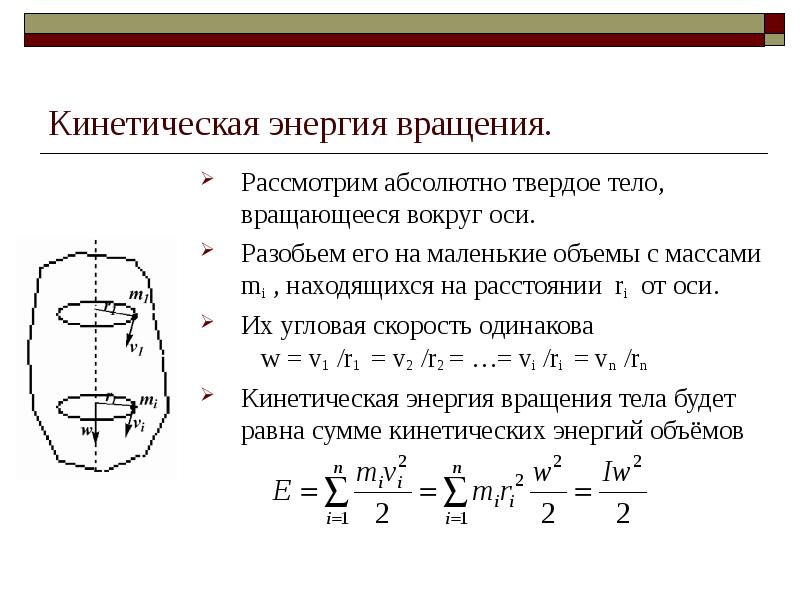

Слайд 9


Кинетическая энергия вращения. Рассмотрим абсолютно твердое тело, вращающееся вокруг оси. Разобьем его на маленькие объемы с массами mi , находящихся на расстоянии ri от оси. Их угловая скорость одинакова w = v1 /r1 = v2 /r2 = …= vi /ri = vn /rn Кинетическая энергия вращения тела будет равна сумме кинетических энергий объёмов
Описание слайда:
Кинетическая энергия вращения. Рассмотрим абсолютно твердое тело, вращающееся вокруг оси. Разобьем его на маленькие объемы с массами mi , находящихся на расстоянии ri от оси. Их угловая скорость одинакова w = v1 /r1 = v2 /r2 = …= vi /ri = vn /rn Кинетическая энергия вращения тела будет равна сумме кинетических энергий объёмов

Слайд 10


Основной закон динамики вращательного движения. Под действием силы F, приложенной к телу в некоторой точке А оно повернулось на угол dφ. При этом совершается работа dA = F1 dS малое перемещение d S = r dφ ( при малых углах tg dφ ≈ dφ ) Сила F1 = F sin α Подставив, получим dA = F r sinα dφ = M dφ т. к. r sin α = l ( плечо силы F ) F l = M ( момент силы)
Описание слайда:
Основной закон динамики вращательного движения. Под действием силы F, приложенной к телу в некоторой точке А оно повернулось на угол dφ. При этом совершается работа dA = F1 dS малое перемещение d S = r dφ ( при малых углах tg dφ ≈ dφ ) Сила F1 = F sin α Подставив, получим dA = F r sinα dφ = M dφ т. к. r sin α = l ( плечо силы F ) F l = M ( момент силы)

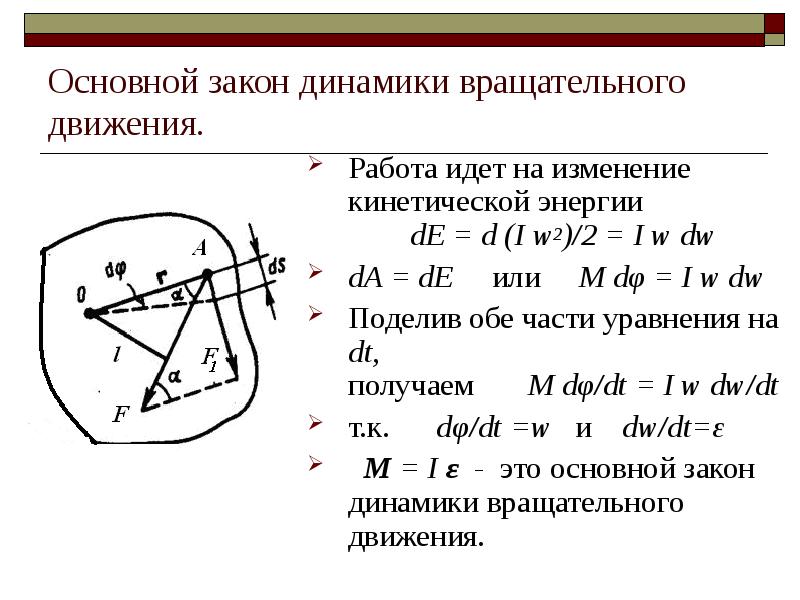

Слайд 11


Основной закон динамики вращательного движения. Работа идет на изменение кинетической энергии dE = d (I w2)/2 = I w dw dA = dE или M dφ = I w dw Поделив обе части уравнения на dt, получаем M dφ/dt = I w dw/dt т.к. dφ/dt =w и dw/dt=ε M = I ε - это основной закон динамики вращательного движения.
Описание слайда:
Основной закон динамики вращательного движения. Работа идет на изменение кинетической энергии dE = d (I w2)/2 = I w dw dA = dE или M dφ = I w dw Поделив обе части уравнения на dt, получаем M dφ/dt = I w dw/dt т.к. dφ/dt =w и dw/dt=ε M = I ε - это основной закон динамики вращательного движения.

Слайд 12


Момент импульса вращающегося тела. Моментом импульса (количества движения) материальной точки m относительно неподвижной точки O называется величина L = [ r mv ] = [ r p ] Его направление совпадает с направлением правого винта при его вращении от r к p. Модуль момента импульса L = r p sin α = r mv sin α , где α –угол между векторами r и p. Момент импульса относительно оси вращения равен L = I w
Описание слайда:
Момент импульса вращающегося тела. Моментом импульса (количества движения) материальной точки m относительно неподвижной точки O называется величина L = [ r mv ] = [ r p ] Его направление совпадает с направлением правого винта при его вращении от r к p. Модуль момента импульса L = r p sin α = r mv sin α , где α –угол между векторами r и p. Момент импульса относительно оси вращения равен L = I w

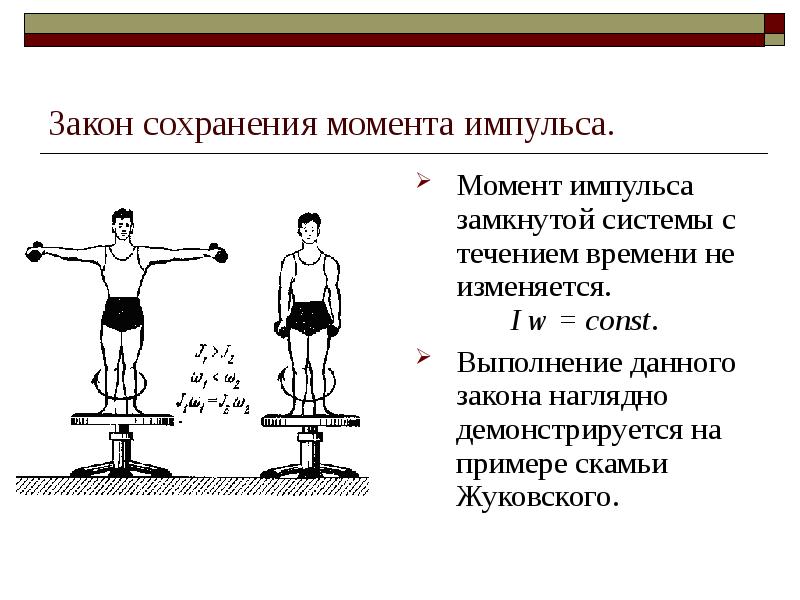

Слайд 13


Закон сохранения момента импульса. Момент импульса замкнутой системы с течением времени не изменяется. I w = const. Выполнение данного закона наглядно демонстрируется на примере скамьи Жуковского.
Описание слайда:
Закон сохранения момента импульса. Момент импульса замкнутой системы с течением времени не изменяется. I w = const. Выполнение данного закона наглядно демонстрируется на примере скамьи Жуковского.

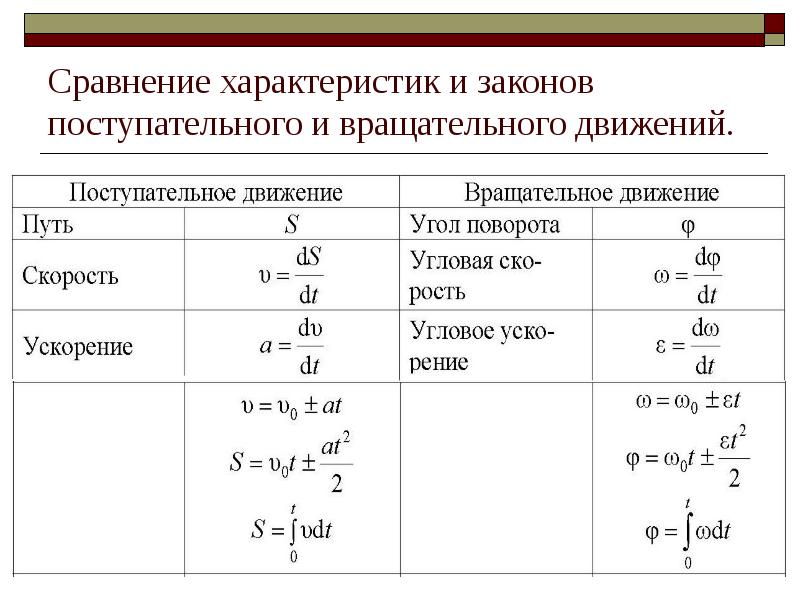

Слайд 14


Сравнение характеристик и законов поступательного и вращательного движений.
Описание слайда:
Сравнение характеристик и законов поступательного и вращательного движений.

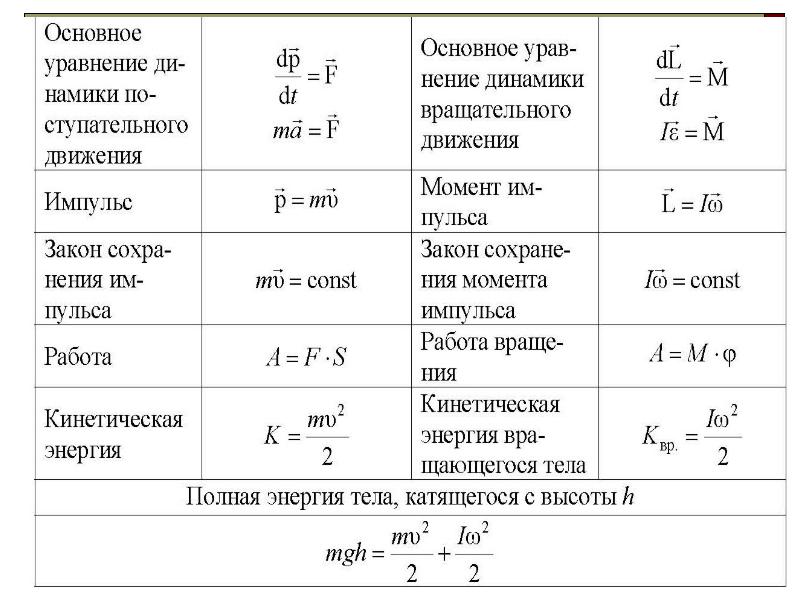

Слайд 15


Динамика вращательного движения, слайд №15
Описание слайда:
