Слайд 1


Электромагнитные колебания.
Описание слайда:
Электромагнитные колебания.

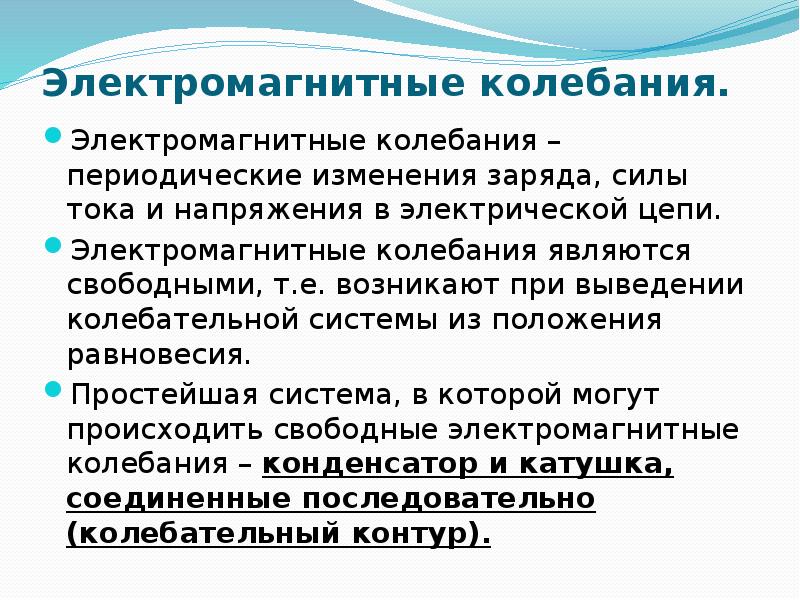

Слайд 2


Электромагнитные колебания. Электромагнитные колебания – периодические изменения заряда, силы тока и напряжения в электрической цепи. Электромагнитные колебания являются свободными, т.е. возникают при выведении колебательной системы из положения равновесия. Простейшая система, в которой могут происходить свободные электромагнитные колебания – конденсатор и катушка, соединенные последовательно (колебательный контур).
Описание слайда:
Электромагнитные колебания. Электромагнитные колебания – периодические изменения заряда, силы тока и напряжения в электрической цепи. Электромагнитные колебания являются свободными, т.е. возникают при выведении колебательной системы из положения равновесия. Простейшая система, в которой могут происходить свободные электромагнитные колебания – конденсатор и катушка, соединенные последовательно (колебательный контур).

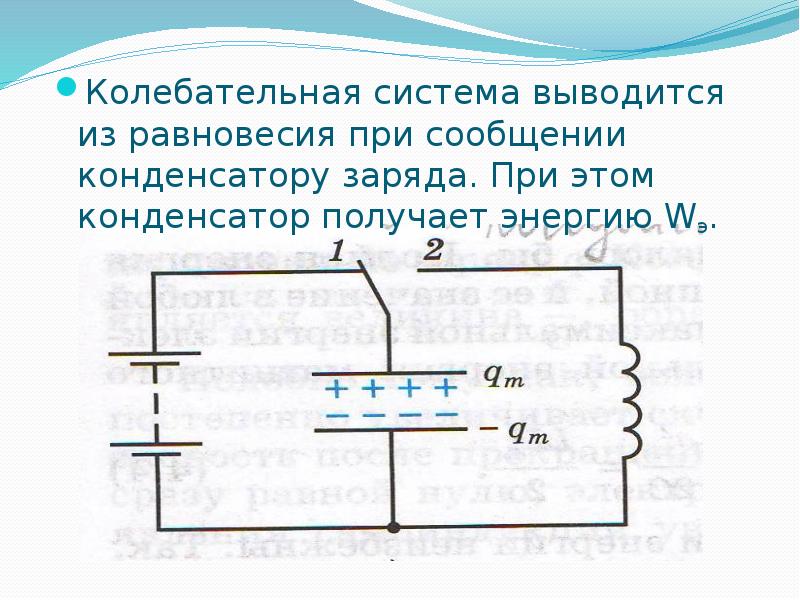

Слайд 3


Колебательная система выводится из равновесия при сообщении конденсатору заряда. При этом конденсатор получает энергию Wэ. Колебательная система выводится из равновесия при сообщении конденсатору заряда. При этом конденсатор получает энергию Wэ.
Описание слайда:
Колебательная система выводится из равновесия при сообщении конденсатору заряда. При этом конденсатор получает энергию Wэ. Колебательная система выводится из равновесия при сообщении конденсатору заряда. При этом конденсатор получает энергию Wэ.

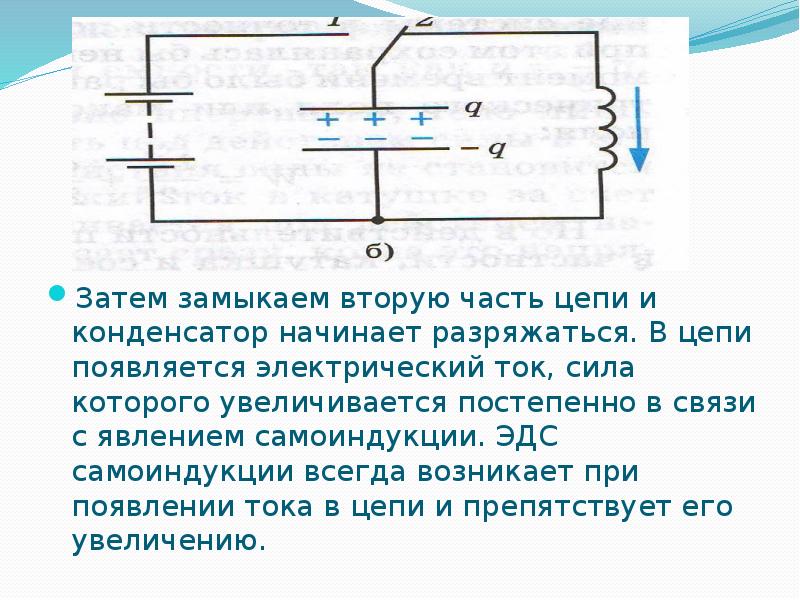

Слайд 4


Затем замыкаем вторую часть цепи и конденсатор начинает разряжаться. В цепи появляется электрический ток, сила которого увеличивается постепенно в связи с явлением самоиндукции. ЭДС самоиндукции всегда возникает при появлении тока в цепи и препятствует его увеличению. Затем замыкаем вторую часть цепи и конденсатор начинает разряжаться. В цепи появляется электрический ток, сила которого увеличивается постепенно в связи с явлением самоиндукции. ЭДС самоиндукции всегда возникает при появлении тока в цепи и препятствует его увеличению.
Описание слайда:
Затем замыкаем вторую часть цепи и конденсатор начинает разряжаться. В цепи появляется электрический ток, сила которого увеличивается постепенно в связи с явлением самоиндукции. ЭДС самоиндукции всегда возникает при появлении тока в цепи и препятствует его увеличению. Затем замыкаем вторую часть цепи и конденсатор начинает разряжаться. В цепи появляется электрический ток, сила которого увеличивается постепенно в связи с явлением самоиндукции. ЭДС самоиндукции всегда возникает при появлении тока в цепи и препятствует его увеличению.

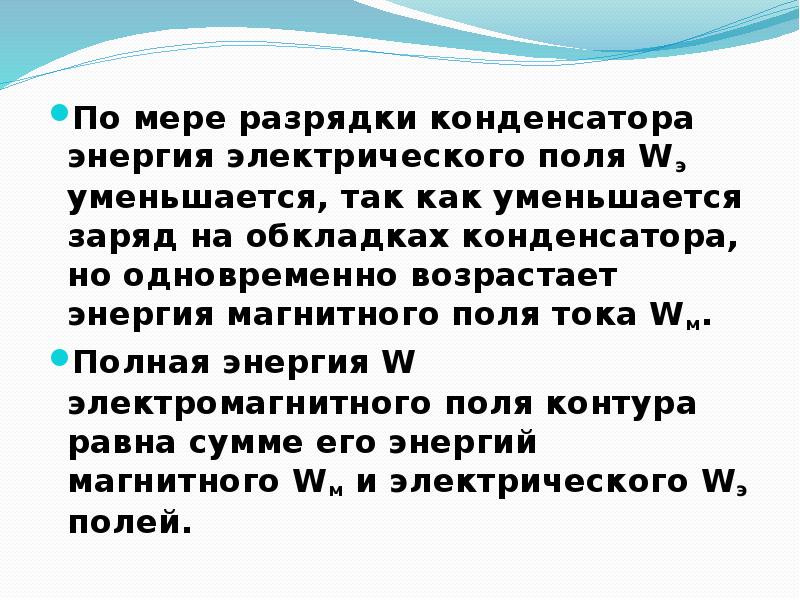

Слайд 5


По мере разрядки конденсатора энергия электрического поля Wэ уменьшается, так как уменьшается заряд на обкладках конденсатора, но одновременно возрастает энергия магнитного поля тока Wм. По мере разрядки конденсатора энергия электрического поля Wэ уменьшается, так как уменьшается заряд на обкладках конденсатора, но одновременно возрастает энергия магнитного поля тока Wм. Полная энергия W электромагнитного поля контура равна сумме его энергий магнитного Wм и электрического Wэ полей.
Описание слайда:
По мере разрядки конденсатора энергия электрического поля Wэ уменьшается, так как уменьшается заряд на обкладках конденсатора, но одновременно возрастает энергия магнитного поля тока Wм. По мере разрядки конденсатора энергия электрического поля Wэ уменьшается, так как уменьшается заряд на обкладках конденсатора, но одновременно возрастает энергия магнитного поля тока Wм. Полная энергия W электромагнитного поля контура равна сумме его энергий магнитного Wм и электрического Wэ полей.

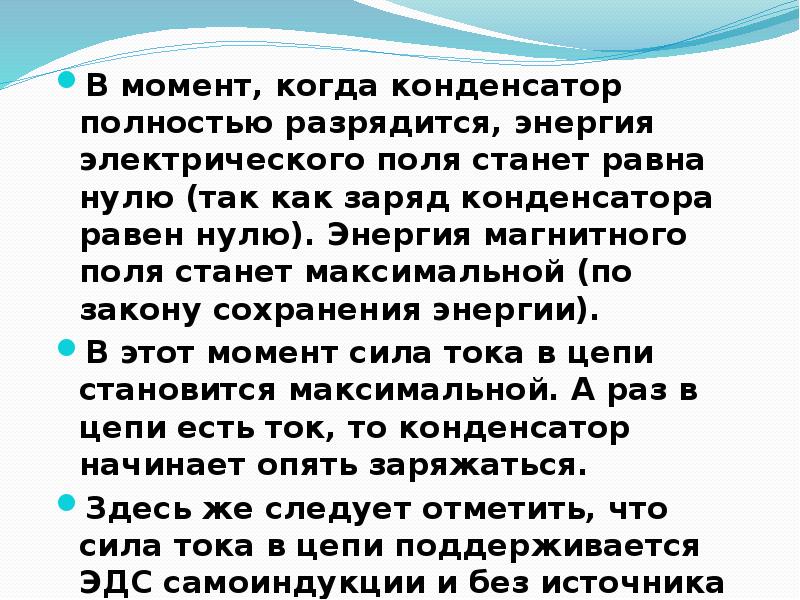

Слайд 6


В момент, когда конденсатор полностью разрядится, энергия электрического поля станет равна нулю (так как заряд конденсатора равен нулю). Энергия магнитного поля станет максимальной (по закону сохранения энергии). В момент, когда конденсатор полностью разрядится, энергия электрического поля станет равна нулю (так как заряд конденсатора равен нулю). Энергия магнитного поля станет максимальной (по закону сохранения энергии). В этот момент сила тока в цепи становится максимальной. А раз в цепи есть ток, то конденсатор начинает опять заряжаться. Здесь же следует отметить, что сила тока в цепи поддерживается ЭДС самоиндукции и без источника тока.
Описание слайда:
В момент, когда конденсатор полностью разрядится, энергия электрического поля станет равна нулю (так как заряд конденсатора равен нулю). Энергия магнитного поля станет максимальной (по закону сохранения энергии). В момент, когда конденсатор полностью разрядится, энергия электрического поля станет равна нулю (так как заряд конденсатора равен нулю). Энергия магнитного поля станет максимальной (по закону сохранения энергии). В этот момент сила тока в цепи становится максимальной. А раз в цепи есть ток, то конденсатор начинает опять заряжаться. Здесь же следует отметить, что сила тока в цепи поддерживается ЭДС самоиндукции и без источника тока.

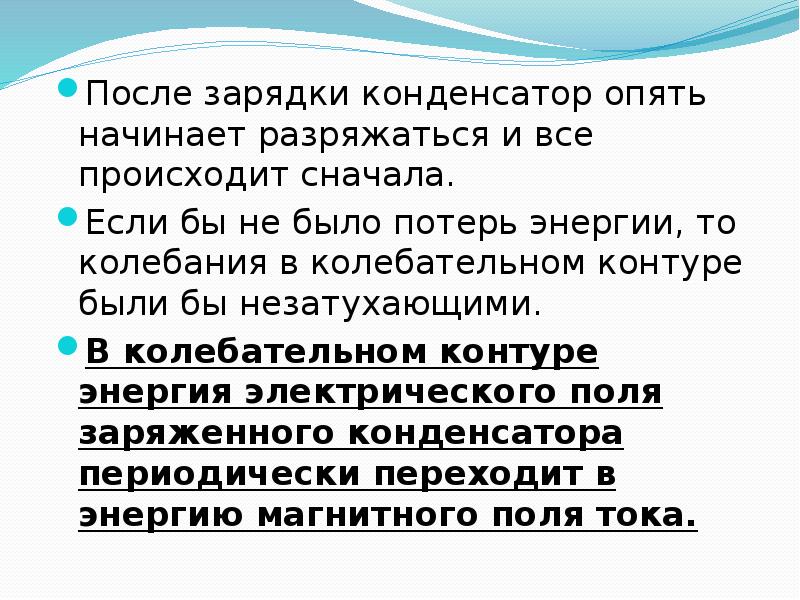

Слайд 7


После зарядки конденсатор опять начинает разряжаться и все происходит сначала. После зарядки конденсатор опять начинает разряжаться и все происходит сначала. Если бы не было потерь энергии, то колебания в колебательном контуре были бы незатухающими. В колебательном контуре энергия электрического поля заряженного конденсатора периодически переходит в энергию магнитного поля тока.
Описание слайда:
После зарядки конденсатор опять начинает разряжаться и все происходит сначала. После зарядки конденсатор опять начинает разряжаться и все происходит сначала. Если бы не было потерь энергии, то колебания в колебательном контуре были бы незатухающими. В колебательном контуре энергия электрического поля заряженного конденсатора периодически переходит в энергию магнитного поля тока.

Слайд 8


Аналогия между механическими и электромагнитными колебаниями.
Описание слайда:
Аналогия между механическими и электромагнитными колебаниями.

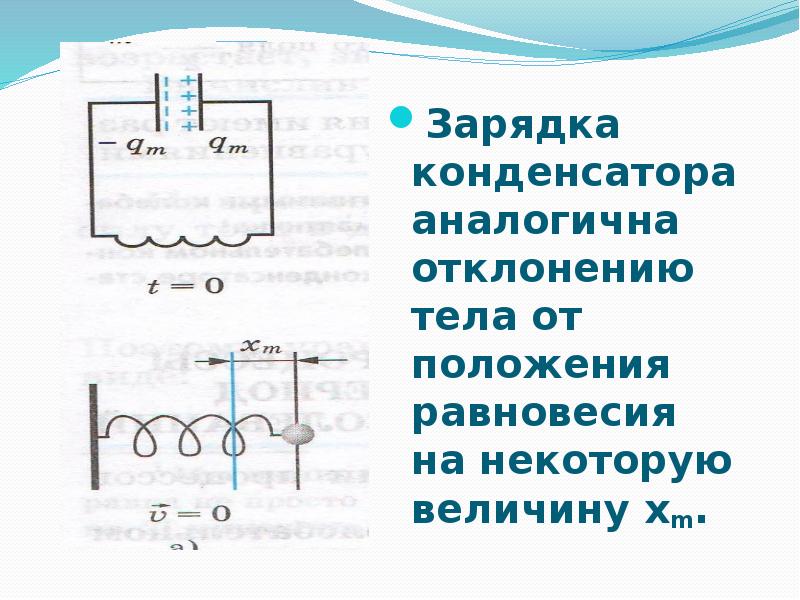

Слайд 9


Зарядка конденсатора аналогична отклонению тела от положения равновесия на некоторую величину хm. Зарядка конденсатора аналогична отклонению тела от положения равновесия на некоторую величину хm.
Описание слайда:
Зарядка конденсатора аналогична отклонению тела от положения равновесия на некоторую величину хm. Зарядка конденсатора аналогична отклонению тела от положения равновесия на некоторую величину хm.

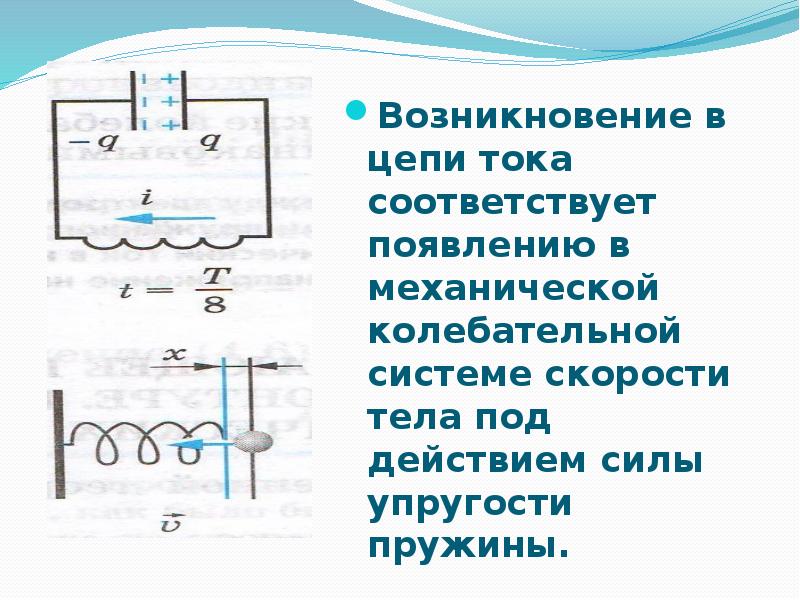

Слайд 10


Возникновение в цепи тока соответствует появлению в механической колебательной системе скорости тела под действием силы упругости пружины. Возникновение в цепи тока соответствует появлению в механической колебательной системе скорости тела под действием силы упругости пружины.
Описание слайда:
Возникновение в цепи тока соответствует появлению в механической колебательной системе скорости тела под действием силы упругости пружины. Возникновение в цепи тока соответствует появлению в механической колебательной системе скорости тела под действием силы упругости пружины.

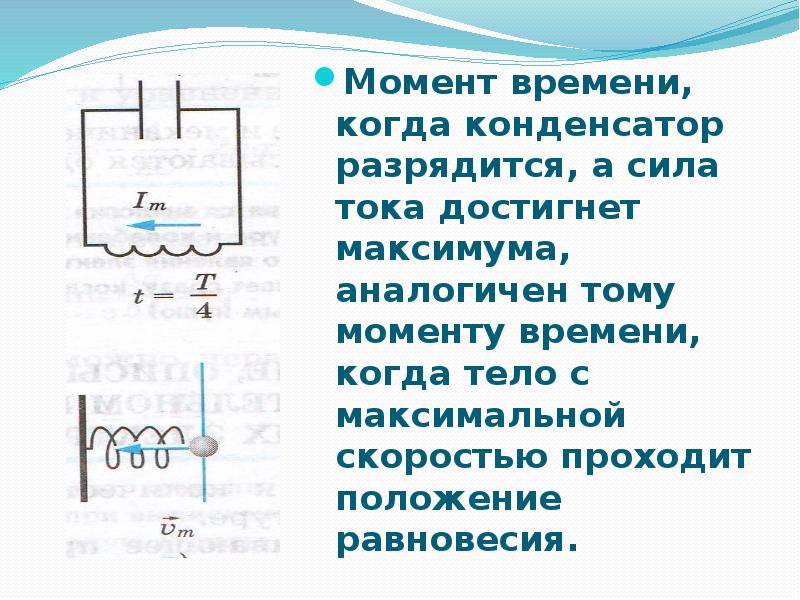

Слайд 11


Момент времени, когда конденсатор разрядится, а сила тока достигнет максимума, аналогичен тому моменту времени, когда тело с максимальной скоростью проходит положение равновесия. Момент времени, когда конденсатор разрядится, а сила тока достигнет максимума, аналогичен тому моменту времени, когда тело с максимальной скоростью проходит положение равновесия.
Описание слайда:
Момент времени, когда конденсатор разрядится, а сила тока достигнет максимума, аналогичен тому моменту времени, когда тело с максимальной скоростью проходит положение равновесия. Момент времени, когда конденсатор разрядится, а сила тока достигнет максимума, аналогичен тому моменту времени, когда тело с максимальной скоростью проходит положение равновесия.

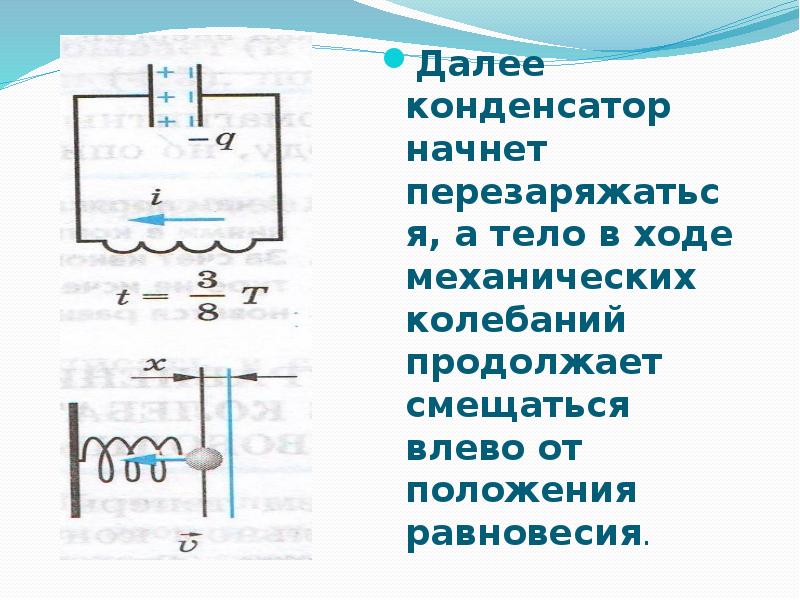

Слайд 12


Далее конденсатор начнет перезаряжаться, а тело в ходе механических колебаний продолжает смещаться влево от положения равновесия. Далее конденсатор начнет перезаряжаться, а тело в ходе механических колебаний продолжает смещаться влево от положения равновесия.
Описание слайда:
Далее конденсатор начнет перезаряжаться, а тело в ходе механических колебаний продолжает смещаться влево от положения равновесия. Далее конденсатор начнет перезаряжаться, а тело в ходе механических колебаний продолжает смещаться влево от положения равновесия.

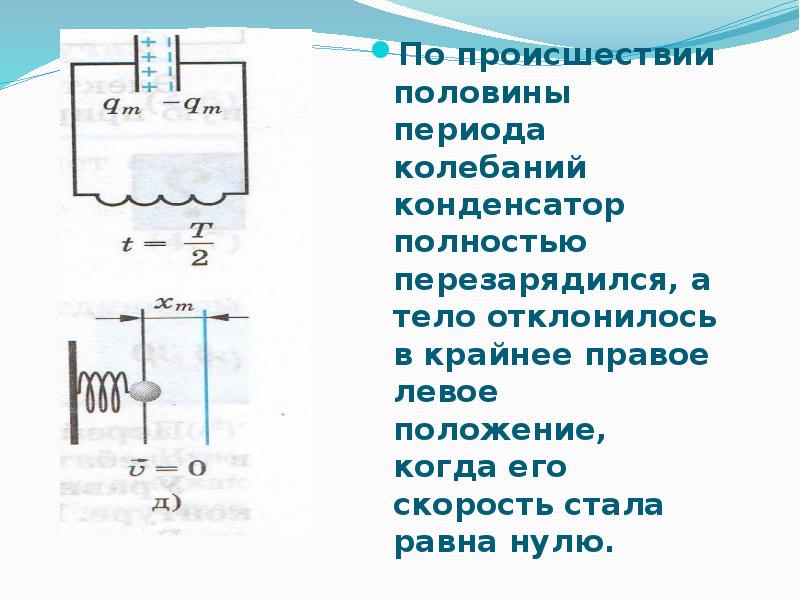

Слайд 13


По происшествии половины периода колебаний конденсатор полностью перезарядился, а тело отклонилось в крайнее правое левое положение, когда его скорость стала равна нулю. По происшествии половины периода колебаний конденсатор полностью перезарядился, а тело отклонилось в крайнее правое левое положение, когда его скорость стала равна нулю.
Описание слайда:
По происшествии половины периода колебаний конденсатор полностью перезарядился, а тело отклонилось в крайнее правое левое положение, когда его скорость стала равна нулю. По происшествии половины периода колебаний конденсатор полностью перезарядился, а тело отклонилось в крайнее правое левое положение, когда его скорость стала равна нулю.

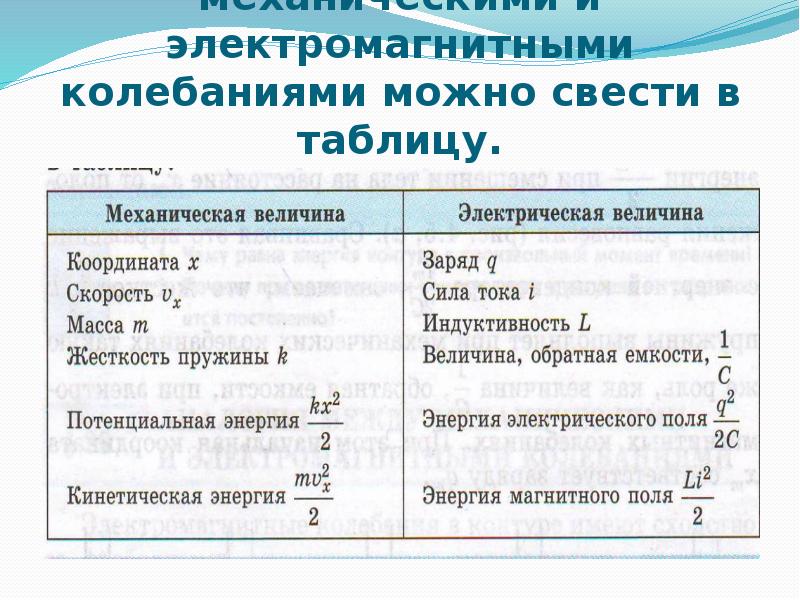

Слайд 14


Соответствие между механическими и электромагнитными колебаниями можно свести в таблицу.
Описание слайда:
Соответствие между механическими и электромагнитными колебаниями можно свести в таблицу.

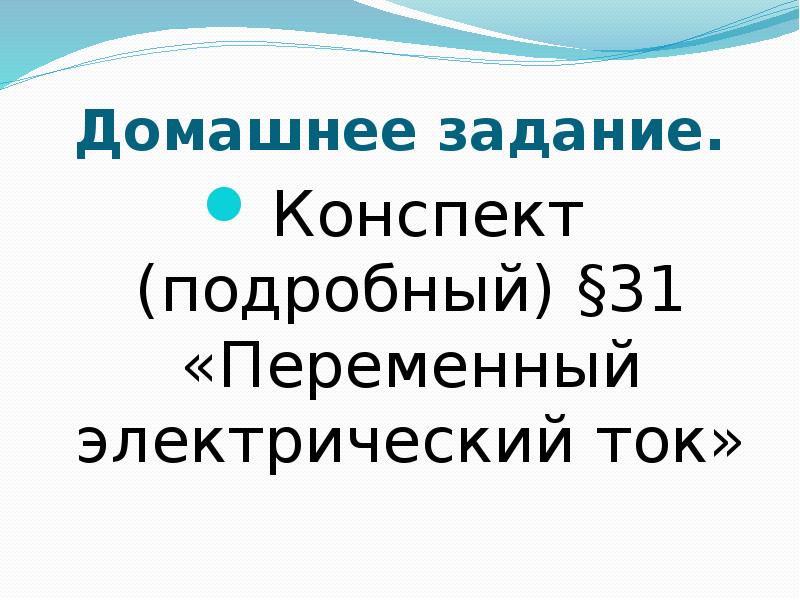

Слайд 15


Домашнее задание. Конспект (подробный) §31 «Переменный электрический ток»
Описание слайда:
Домашнее задание. Конспект (подробный) §31 «Переменный электрический ток»
