Вы можете ознакомиться и скачать презентацию на тему Нелинейная оптика. Доклад-сообщение содержит 11 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

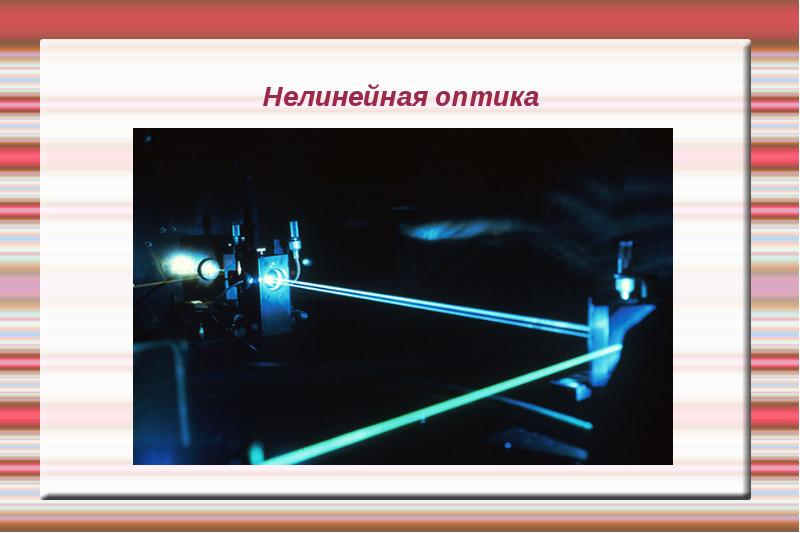

Нелинейная оптика

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

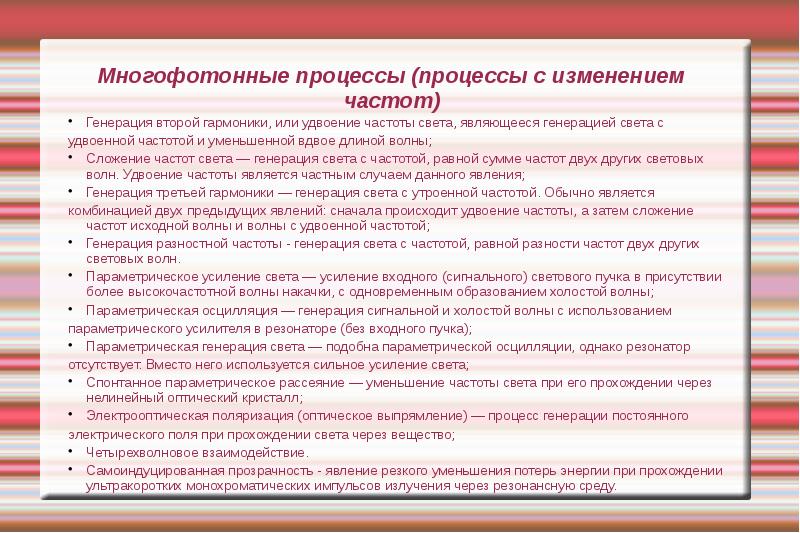

Многофотонные процессы (процессы с изменением частот) Генерация второй гармоники, или удвоение частоты света, являющееся генерацией света с удвоенной частотой и уменьшенной вдвое длиной волны; Сложение частот света — генерация света с частотой, равной сумме частот двух других световых волн. Удвоение частоты является частным случаем данного явления; Генерация третьей гармоники — генерация света с утроенной частотой. Обычно является комбинацией двух предыдущих явлений: сначала происходит удвоение частоты, а затем сложение частот исходной волны и волны с удвоенной частотой; Генерация разностной частоты - генерация света с частотой, равной разности частот двух других световых волн. Параметрическое усиление света — усиление входного (сигнального) светового пучка в присутствии более высокочастотной волны накачки, с одновременным образованием холостой волны; Параметрическая осцилляция — генерация сигнальной и холостой волны с использованием параметрического усилителя в резонаторе (без входного пучка); Параметрическая генерация света — подобна параметрической осцилляции, однако резонатор отсутствует. Вместо него используется сильное усиление света; Спонтанное параметрическое рассеяние — уменьшение частоты света при его прохождении через нелинейный оптический кристалл; Электрооптическая поляризация (оптическое выпрямление) — процесс генерации постоянного электрического поля при прохождении света через вещество; Четырехволновое взаимодействие. Самоиндуцированная прозрачность - явление резкого уменьшения потерь энергии при прохождении ультракоротких монохроматических импульсов излучения через резонансную среду.

Слайд 6

Описание слайда:

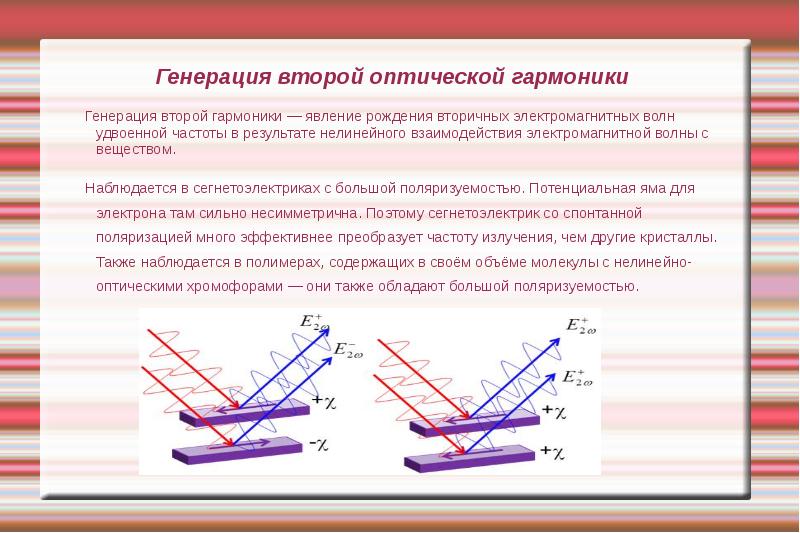

Генерация второй оптической гармоники Генерация второй гармоники — явление рождения вторичных электромагнитных волн удвоенной частоты в результате нелинейного взаимодействия электромагнитной волны с веществом. Наблюдается в сегнетоэлектриках с большой поляризуемостью. Потенциальная яма для электрона там сильно несимметрична. Поэтому сегнетоэлектрик со спонтанной поляризацией много эффективнее преобразует частоту излучения, чем другие кристаллы. Также наблюдается в полимерах, содержащих в своём объёме молекулы с нелинейно-оптическими хромофорами — они также обладают большой поляризуемостью.

Слайд 7

Описание слайда:

Сложение частот света Сложение частот света — многофотонный процесс взаимодействия лазерного излучения с веществом, при котором поглощаются два или больше квантов лазерного излучения, а излучается один квант с частотой, равной сумме частот поглощённых квантов. Явление сложения частот света используется для получения когерентного излучения в ультрафиолетовой области спектра, где отсутствует лазерное излучение и для изучения длительности и формы импульса лазерного излучения. Явление генерации разностной частоты используется для генерации света в среднем и далёком инфракрасном диапазоне вплоть до миллиметровых длин волн.

Слайд 8

Описание слайда:

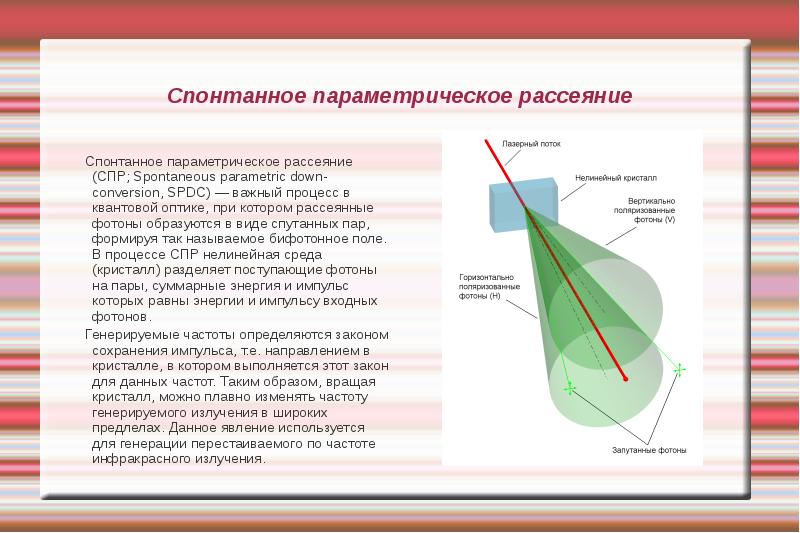

Спонтанное параметрическое рассеяние Спонтанное параметрическое рассеяние (СПР; Spontaneous parametric down-conversion, SPDC) — важный процесс в квантовой оптике, при котором рассеянные фотоны образуются в виде спутанных пар, формируя так называемое бифотонное поле. В процессе СПР нелинейная среда (кристалл) разделяет поступающие фотоны на пары, суммарные энергия и импульс которых равны энергии и импульсу входных фотонов. Генерируемые частоты определяются законом сохранения импульса, т.е. направлением в кристалле, в котором выполняется этот закон для данных частот. Таким образом, вращая кристалл, можно плавно изменять частоту генерируемого излучения в широких предлелах. Данное явление используется для генерации перестаиваемого по частоте инфракрасного излучения.

Слайд 9

Описание слайда:

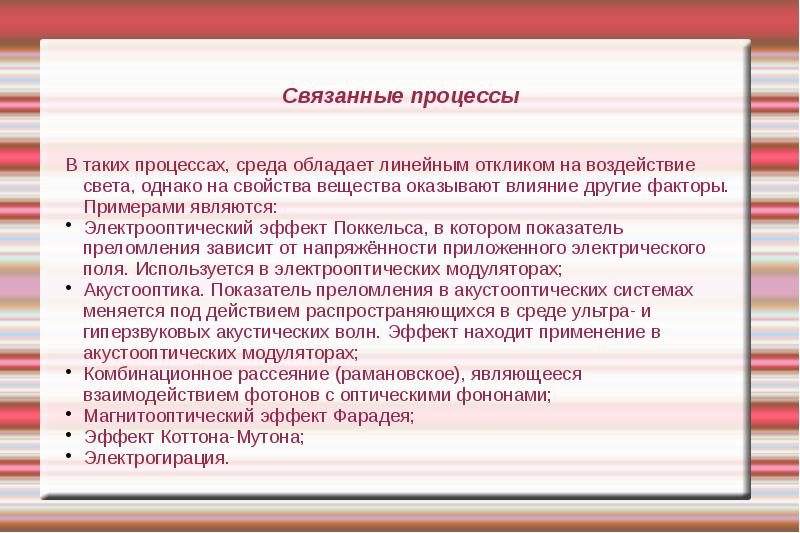

Связанные процессы В таких процессах, среда обладает линейным откликом на воздействие света, однако на свойства вещества оказывают влияние другие факторы. Примерами являются: Электрооптический эффект Поккельса, в котором показатель преломления зависит от напряжённости приложенного электрического поля. Используется в электрооптических модуляторах; Акустооптика. Показатель преломления в акустооптических системах меняется под действием распространяющихся в среде ультра- и гиперзвуковых акустических волн. Эффект находит применение в акустооптических модуляторах; Комбинационное рассеяние (рамановское), являющееся взаимодействием фотонов с оптическими фононами; Магнитооптический эффект Фарадея; Эффект Коттона-Мутона; Электрогирация.

Слайд 10

Описание слайда:

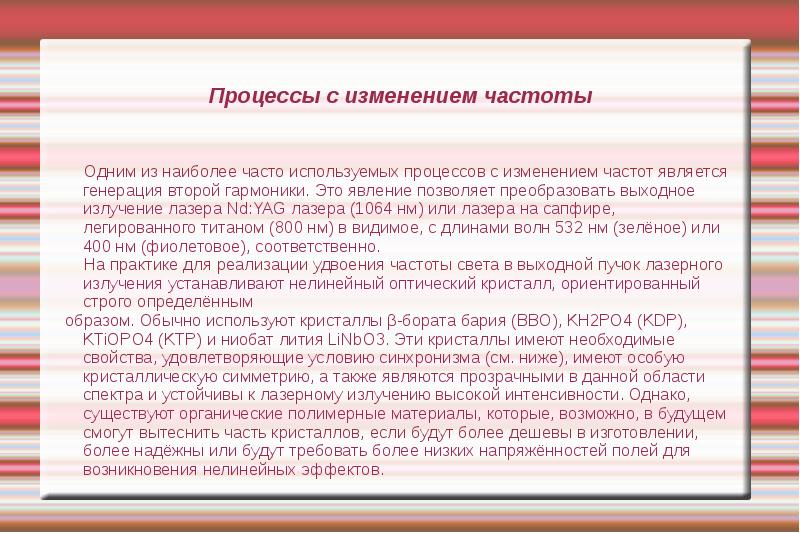

Процессы с изменением частоты Одним из наиболее часто используемых процессов с изменением частот является генерация второй гармоники. Это явление позволяет преобразовать выходное излучение лазера Nd:YAG лазера (1064 нм) или лазера на сапфире, легированного титаном (800 нм) в видимое, с длинами волн 532 нм (зелёное) или 400 нм (фиолетовое), соответственно. На практике для реализации удвоения частоты света в выходной пучок лазерного излучения устанавливают нелинейный оптический кристалл, ориентированный строго определённым образом. Обычно используют кристаллы β-бората бария (BBO), KH2PO4 (KDP), KTiOPO4 (KTP) и ниобат лития LiNbO3. Эти кристаллы имеют необходимые свойства, удовлетворяющие условию синхронизма (см. ниже), имеют особую кристаллическую симметрию, а также являются прозрачными в данной области спектра и устойчивы к лазерному излучению высокой интенсивности. Однако, существуют органические полимерные материалы, которые, возможно, в будущем смогут вытеснить часть кристаллов, если будут более дешевы в изготовлении, более надёжны или будут требовать более низких напряжённостей полей для возникновения нелинейных эффектов.
