🗊Презентация Приборы для измерения температуры

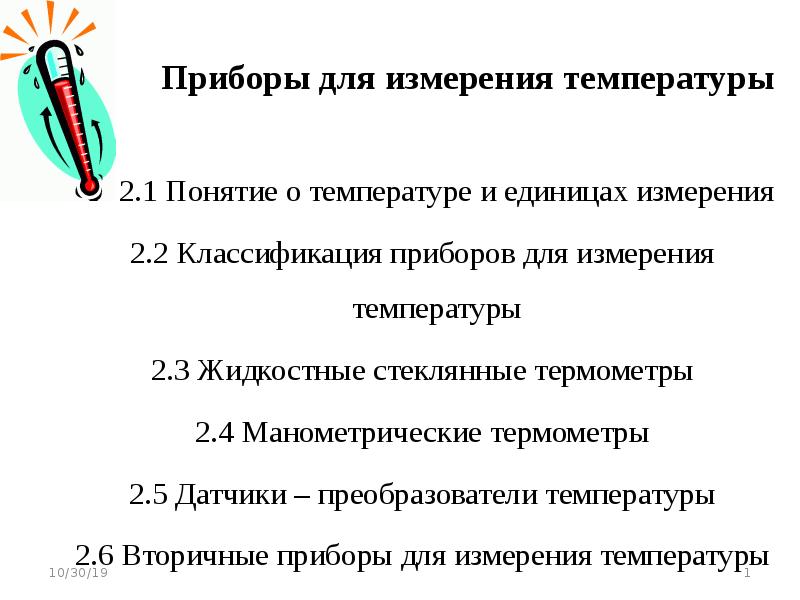

Приборы для измерения температуры 2.1 Понятие о температуре и единицах измерения 2.2 Классификация приборов для измерения температуры 2.3 Жидкостные стеклянные термометры 2.4 Манометрические термометры 2.5 Датчики – преобразователи температуры 2.6 Вторичные приборы для измерения температуры

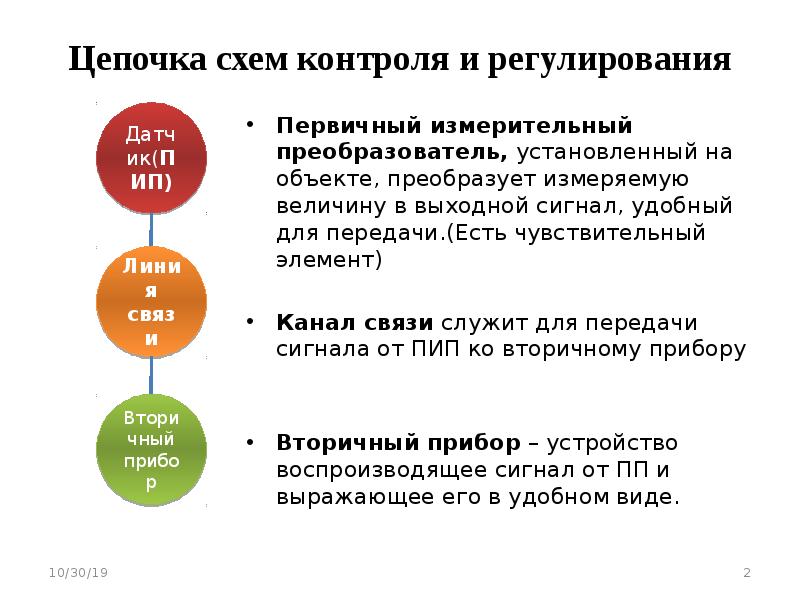

Цепочка схем контроля и регулирования Первичный измерительный преобразователь, установленный на объекте, преобразует измеряемую величину в выходной сигнал, удобный для передачи.(Есть чувствительный элемент) Канал связи служит для передачи сигнала от ПИП ко вторичному прибору Вторичный прибор – устройство воспроизводящее сигнал от ПП и выражающее его в удобном виде.

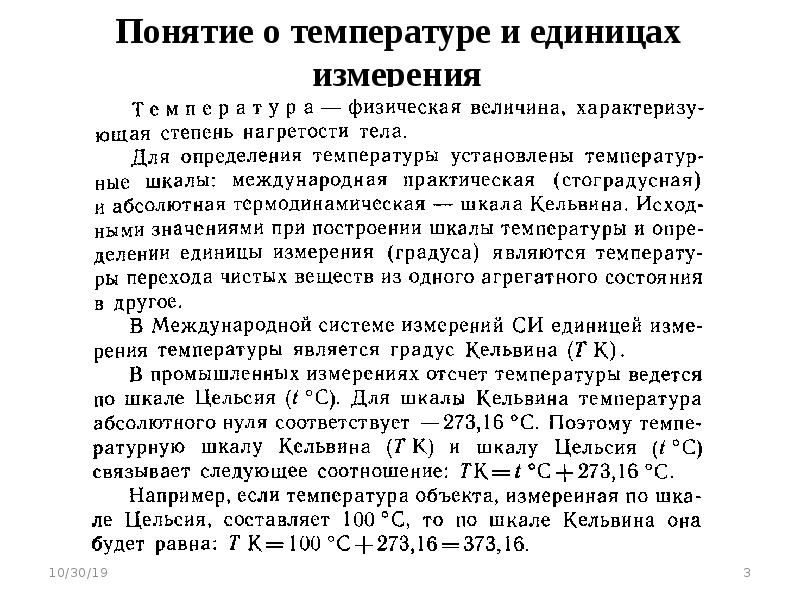

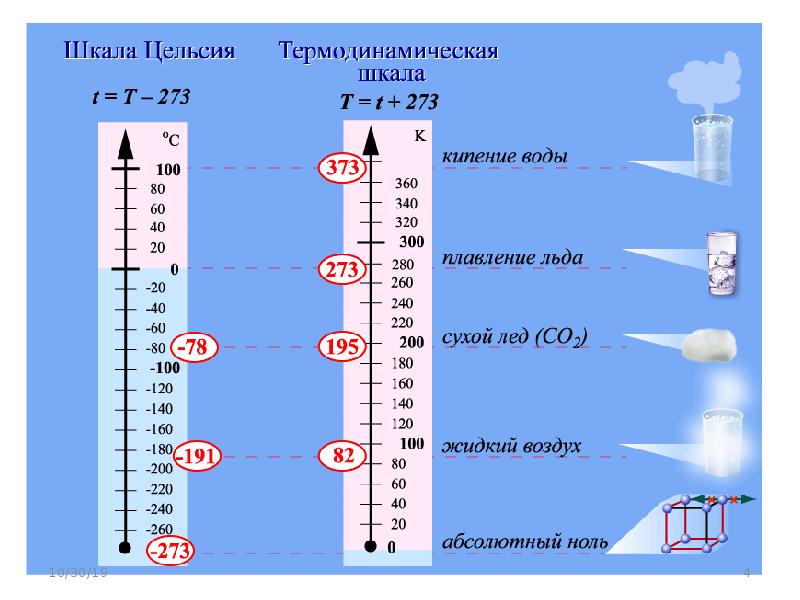

Понятие о температуре и единицах измерения

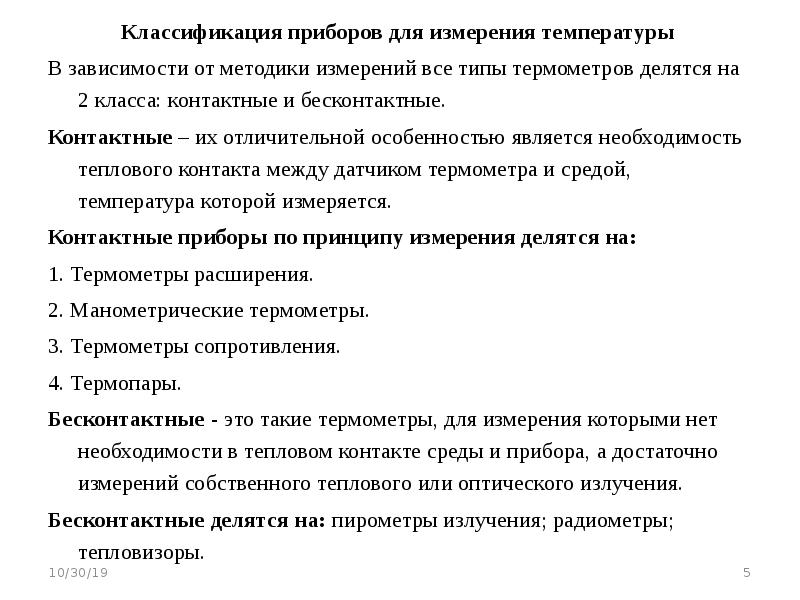

Классификация приборов для измерения температуры Классификация приборов для измерения температуры В зависимости от методики измерений все типы термометров делятся на 2 класса: контактные и бесконтактные. Контактные – их отличительной особенностью является необходимость теплового контакта между датчиком термометра и средой, температура которой измеряется. Контактные приборы по принципу измерения делятся на: 1. Термометры расширения. 2. Манометрические термометры. 3. Термометры сопротивления. 4. Термопары. Бесконтактные - это такие термометры, для измерения которыми нет необходимости в тепловом контакте среды и прибора, а достаточно измерений собственного теплового или оптического излучения. Бесконтактные делятся на: пирометры излучения; радиометры; тепловизоры.

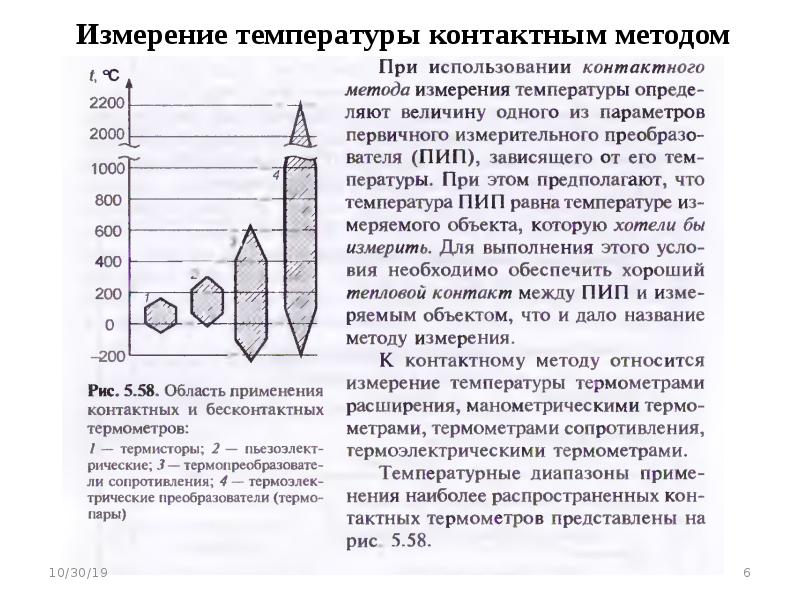

Измерение температуры контактным методом

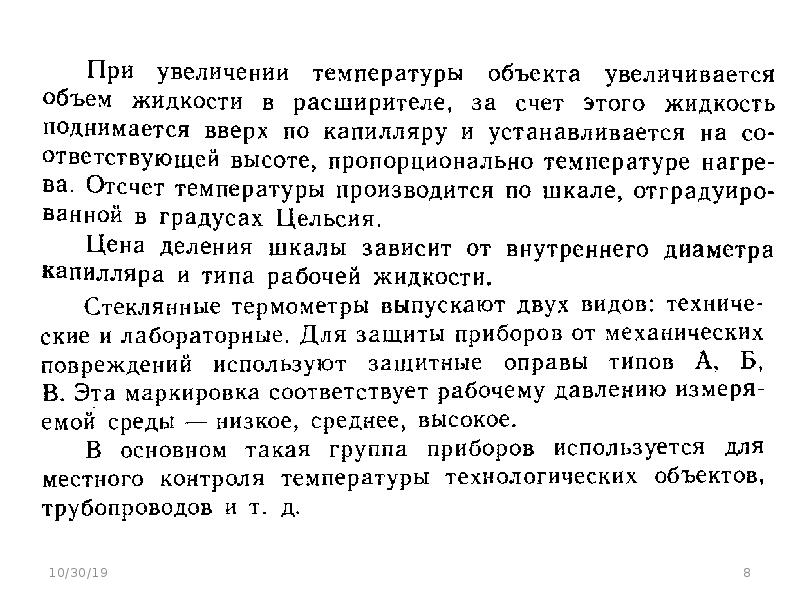

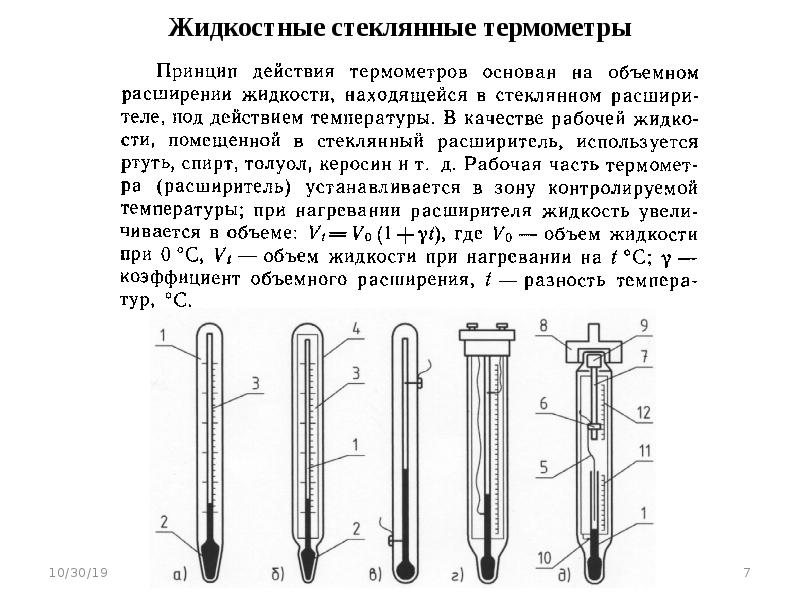

Жидкостные стеклянные термометры

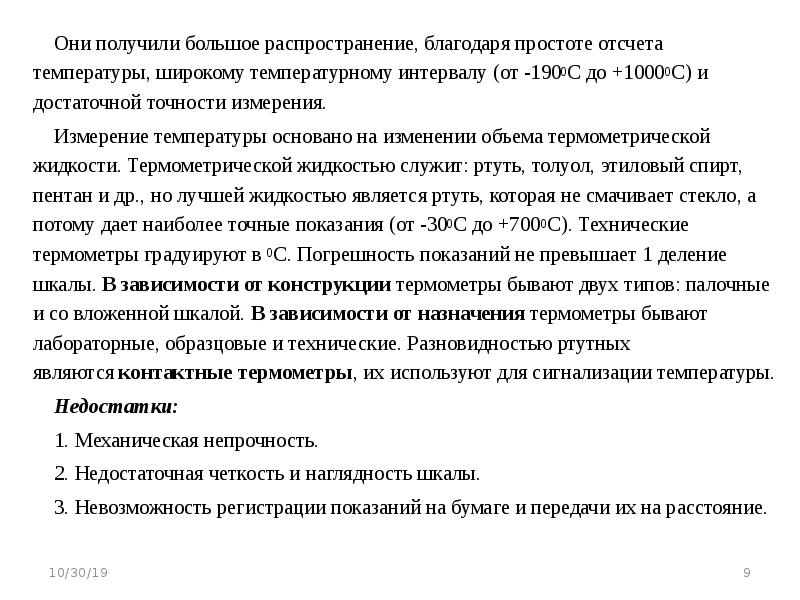

Они получили большое распространение, благодаря простоте отсчета температуры, широкому температурному интервалу (от -1900С до +10000С) и достаточной точности измерения. Они получили большое распространение, благодаря простоте отсчета температуры, широкому температурному интервалу (от -1900С до +10000С) и достаточной точности измерения. Измерение температуры основано на изменении объема термометрической жидкости. Термометрической жидкостью служит: ртуть, толуол, этиловый спирт, пентан и др., но лучшей жидкостью является ртуть, которая не смачивает стекло, а потому дает наиболее точные показания (от -300С до +7000С). Технические термометры градуируют в 0С. Погрешность показаний не превышает 1 деление шкалы. В зависимости от конструкции термометры бывают двух типов: палочные и со вложенной шкалой. В зависимости от назначения термометры бывают лабораторные, образцовые и технические. Разновидностью ртутных являются контактные термометры, их используют для сигнализации температуры. Недостатки: 1. Механическая непрочность. 2. Недостаточная четкость и наглядность шкалы. 3. Невозможность регистрации показаний на бумаге и передачи их на расстояние.

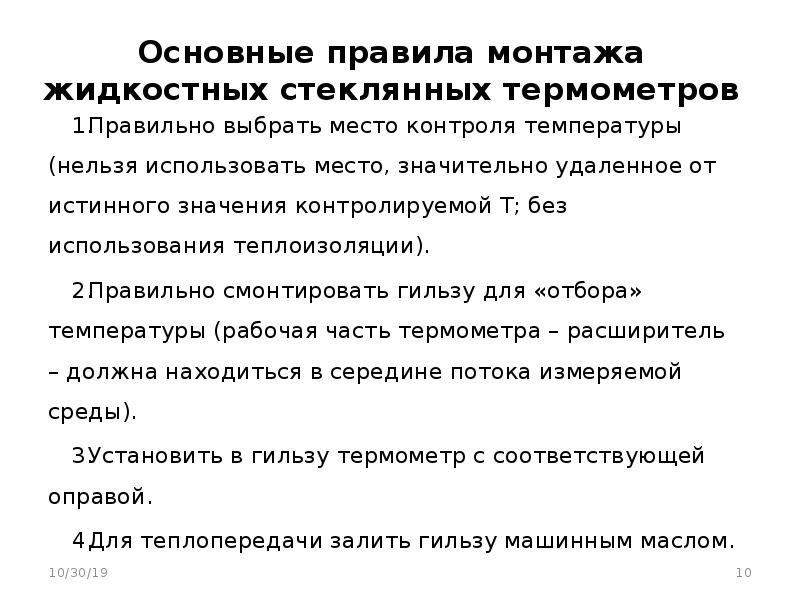

Основные правила монтажа жидкостных стеклянных термометров Правильно выбрать место контроля температуры (нельзя использовать место, значительно удаленное от истинного значения контролируемой Т; без использования теплоизоляции). Правильно смонтировать гильзу для «отбора» температуры (рабочая часть термометра – расширитель – должна находиться в середине потока измеряемой среды). Установить в гильзу термометр с соответствующей оправой. Для теплопередачи залить гильзу машинным маслом.

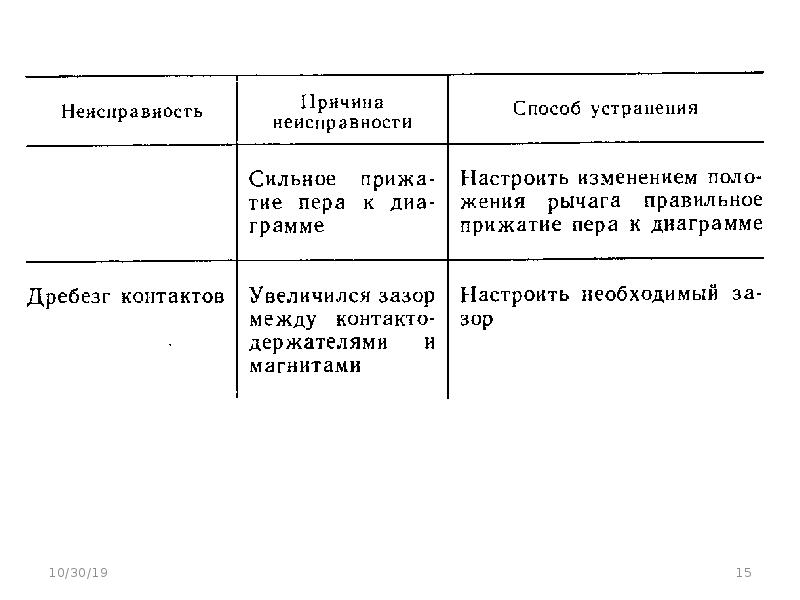

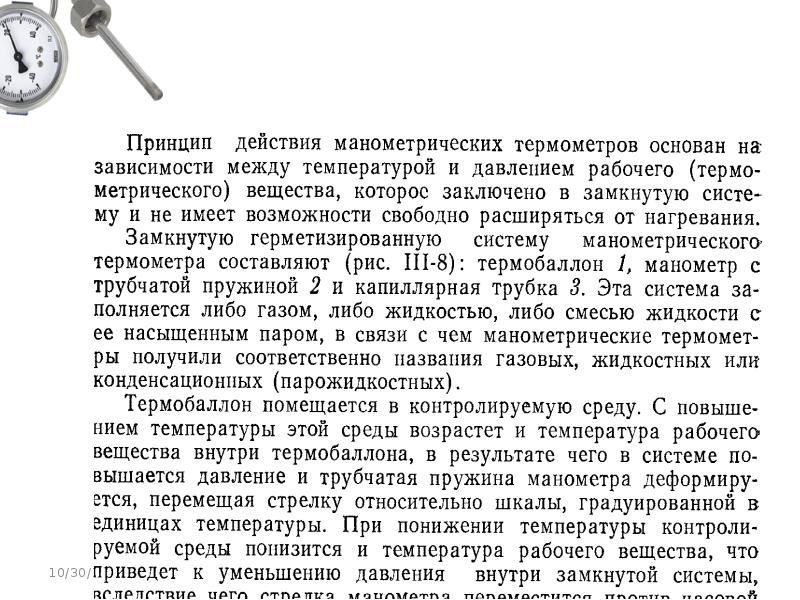

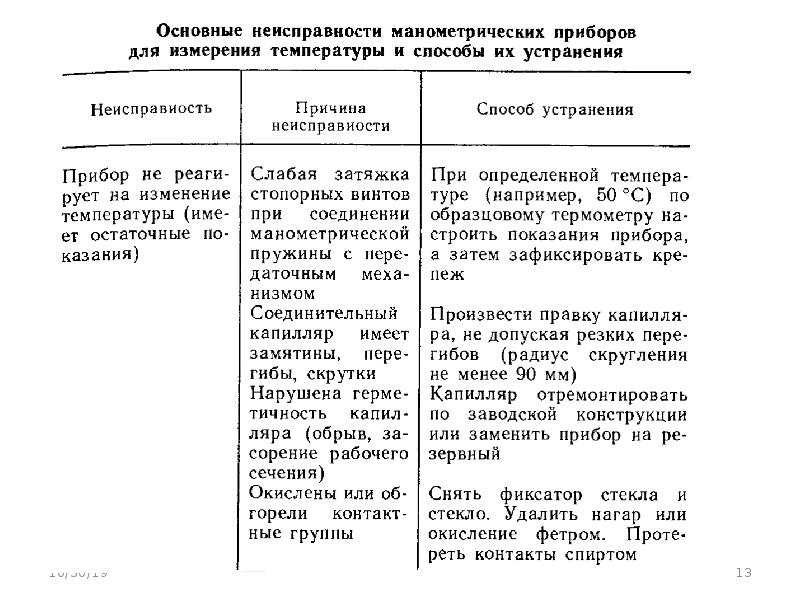

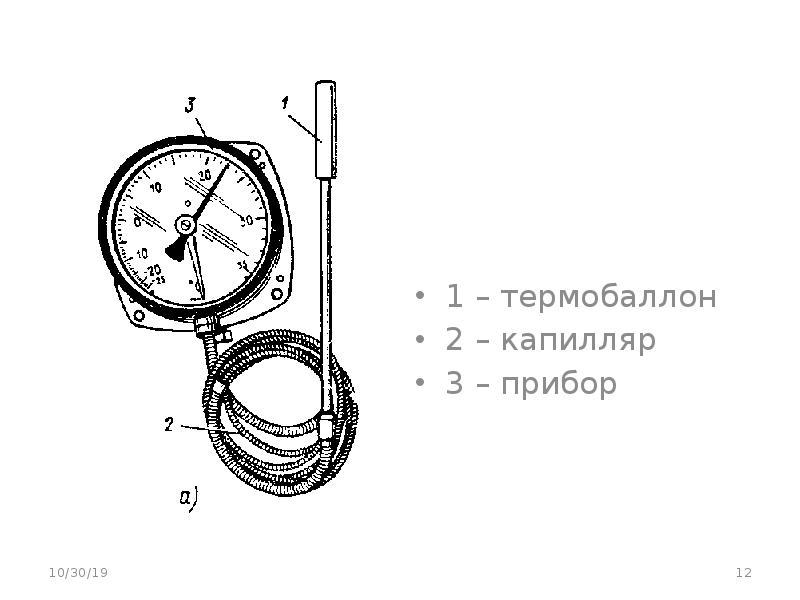

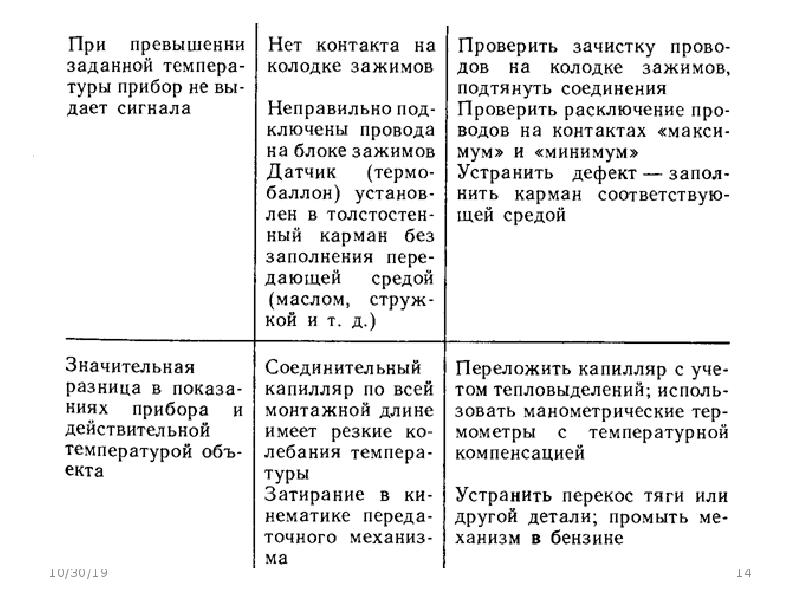

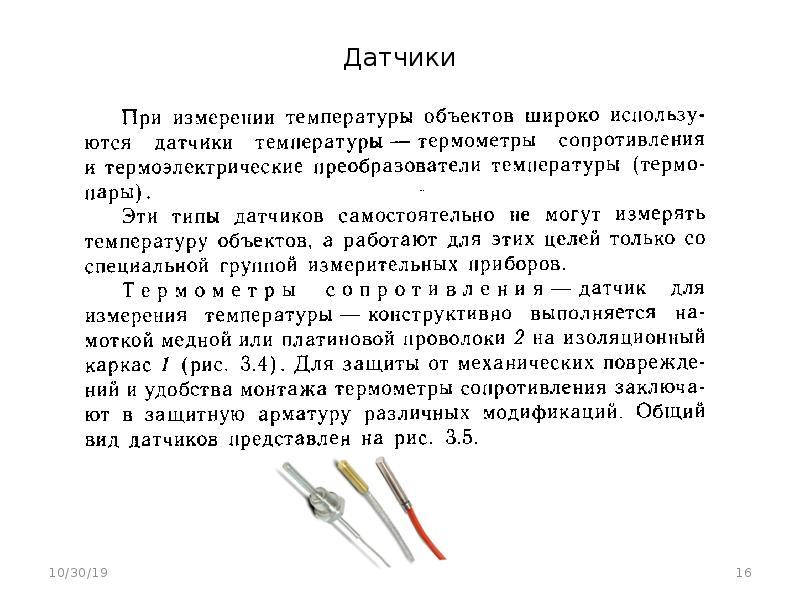

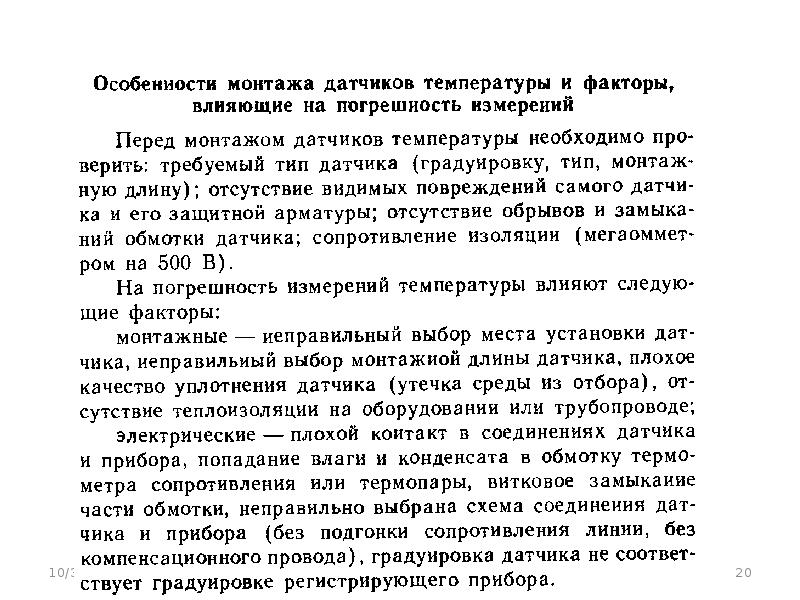

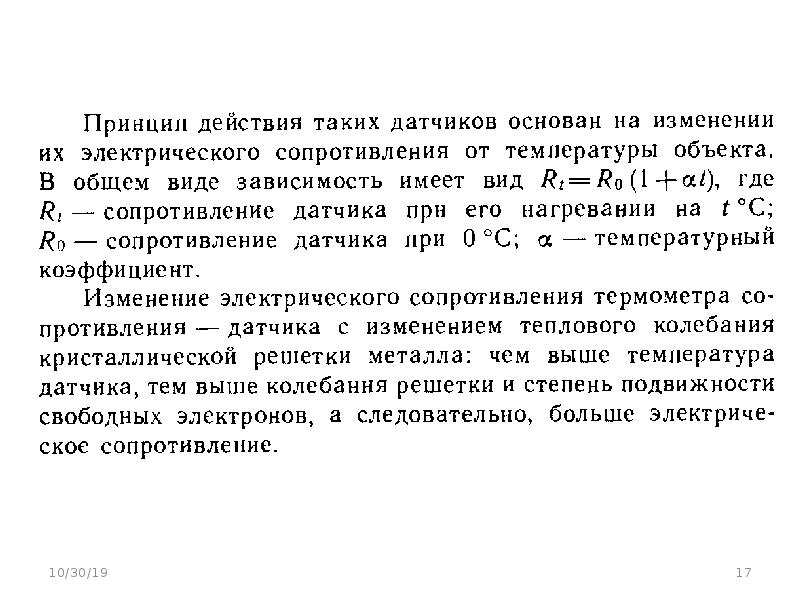

Датчики

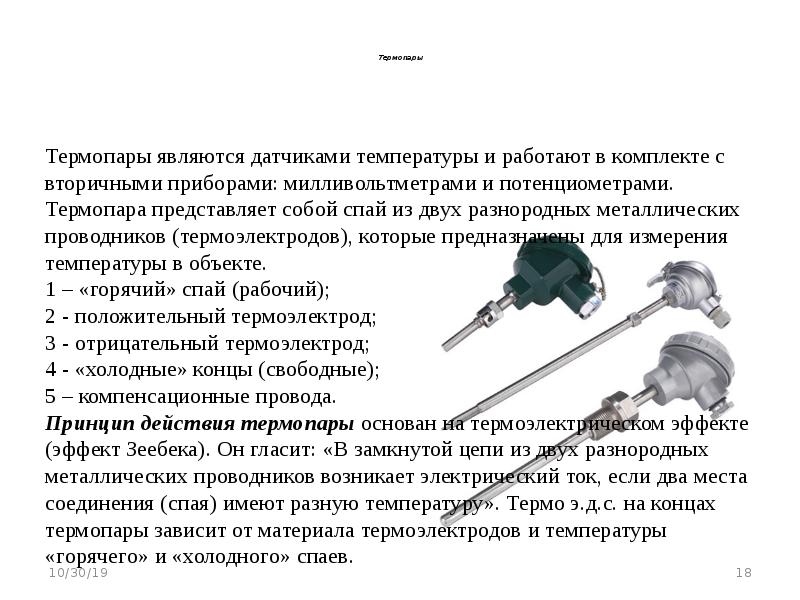

Термопары

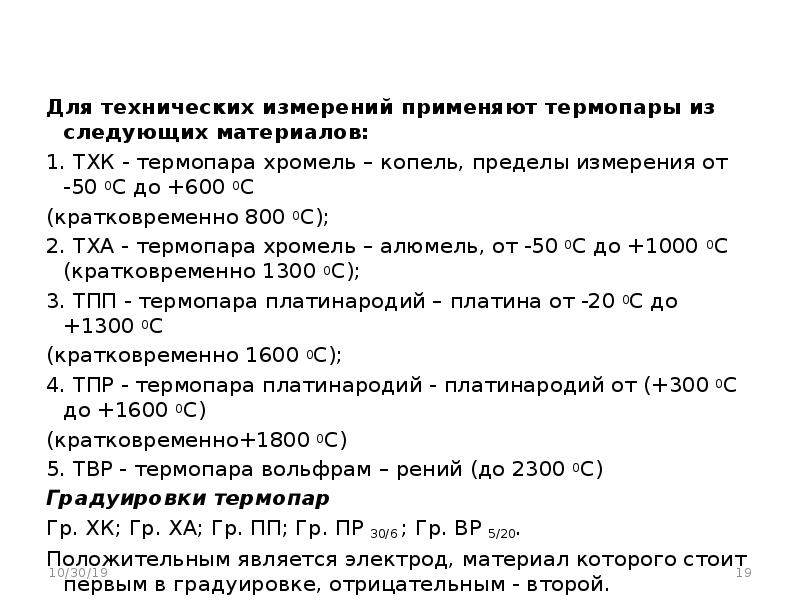

Для технических измерений применяют термопары из следующих материалов: 1. ТХК - термопара хромель – копель, пределы измерения от -50 0С до +600 0С (кратковременно 800 0С); 2. ТХА - термопара хромель – алюмель, от -50 0С до +1000 0С (кратковременно 1300 0С); 3. ТПП - термопара платинародий – платина от -20 0С до +1300 0С (кратковременно 1600 0С); 4. ТПР - термопара платинародий - платинародий от (+300 0С до +1600 0С) (кратковременно+1800 0С) 5. ТВР - термопара вольфрам – рений (до 2300 0С) Градуировки термопар Гр. ХК; Гр. ХА; Гр. ПП; Гр. ПР 30/6 ; Гр. ВР 5/20. Положительным является электрод, материал которого стоит первым в градуировке, отрицательным - второй.

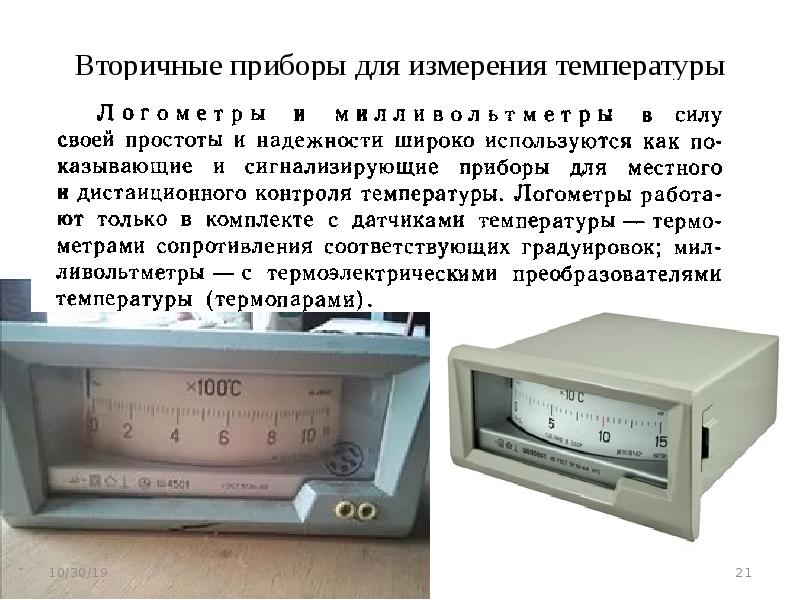

Вторичные приборы для измерения температуры

Спасибо за внимание!
