Слайд 1


Лекционные материалы Дисциплина «Электроэнергетические системы и сети» Разработаны доцентом кафедры «Электроэнергетические системы» ВятГУ Вычегжаниным А.В.
Описание слайда:
Лекционные материалы Дисциплина «Электроэнергетические системы и сети» Разработаны доцентом кафедры «Электроэнергетические системы» ВятГУ Вычегжаниным А.В.

Слайд 2


Расчет линии по мощности Линия «без потерь» Активная и реактивная мощности, передаваемые по линии Классификация задач расчета линии по мощности нагрузки Задача № 1 (по данным конца) Задача № 2 (по данным начала) Задача № 3 (метод последовательных приближений) Понятие расчетных нагрузок подстанций (узлов). Задача № 3 (метод систематизированного подбора)
Описание слайда:
Расчет линии по мощности Линия «без потерь» Активная и реактивная мощности, передаваемые по линии Классификация задач расчета линии по мощности нагрузки Задача № 1 (по данным конца) Задача № 2 (по данным начала) Задача № 3 (метод последовательных приближений) Понятие расчетных нагрузок подстанций (узлов). Задача № 3 (метод систематизированного подбора)

Слайд 3

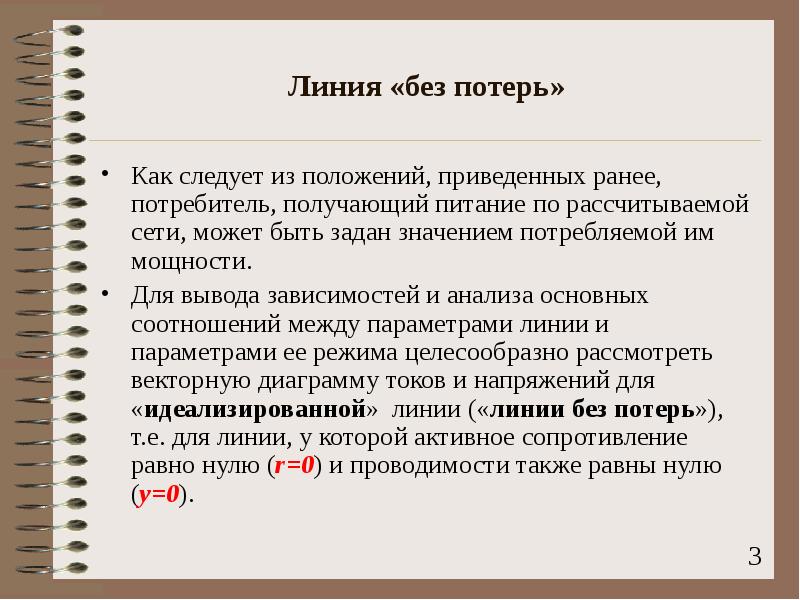

Линия «без потерь» Как следует из положений, приведенных ранее, потребитель, получающий питание по рассчитываемой сети, может быть задан значением потребляемой им мощности. Для вывода зависимостей и анализа основных соотношений между параметрами линии и параметрами ее режима целесообразно рассмотреть векторную диаграмму токов и напряжений для «идеализированной» линии («линии без потерь»), т.е. для линии, у которой активное сопротивление равно нулю (r=0) и проводимости также равны нулю (y=0).
Описание слайда:
Линия «без потерь» Как следует из положений, приведенных ранее, потребитель, получающий питание по рассчитываемой сети, может быть задан значением потребляемой им мощности. Для вывода зависимостей и анализа основных соотношений между параметрами линии и параметрами ее режима целесообразно рассмотреть векторную диаграмму токов и напряжений для «идеализированной» линии («линии без потерь»), т.е. для линии, у которой активное сопротивление равно нулю (r=0) и проводимости также равны нулю (y=0).

Слайд 4


Построение векторной диаграммы для линии «без потерь», т.е. rл=0 и Yл=0. Расчетная схема:
Описание слайда:
Построение векторной диаграммы для линии «без потерь», т.е. rл=0 и Yл=0. Расчетная схема:

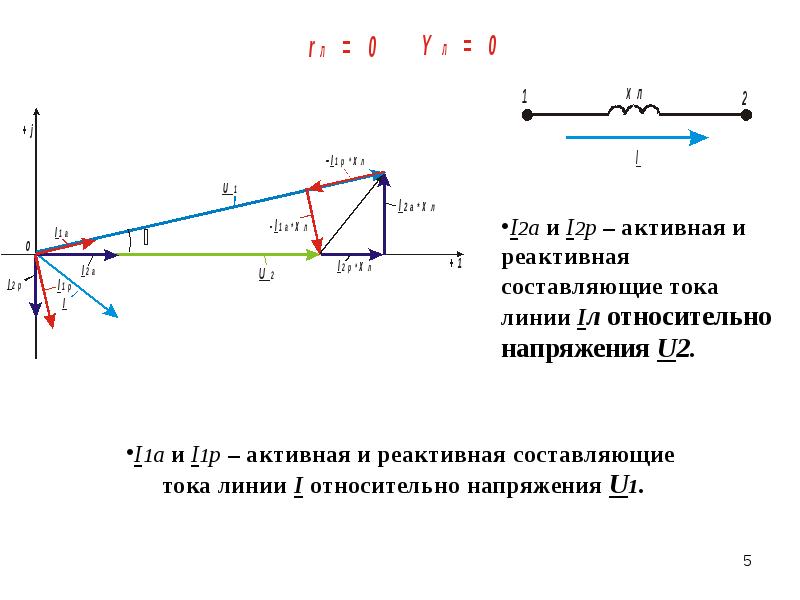

Слайд 5


Расчет линии по мощности, слайд №5
Описание слайда:

Слайд 6

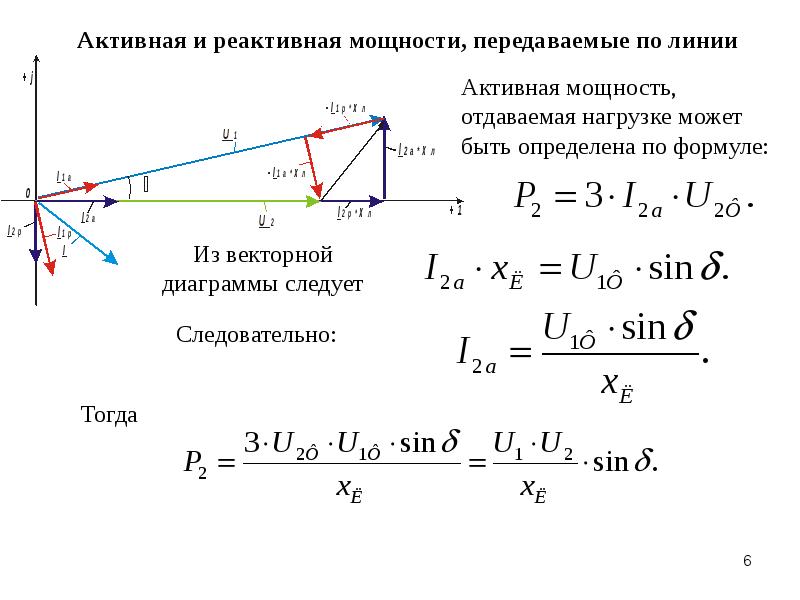

Расчет линии по мощности, слайд №6
Описание слайда:

Слайд 7


Расчет линии по мощности, слайд №7
Описание слайда:

Слайд 8

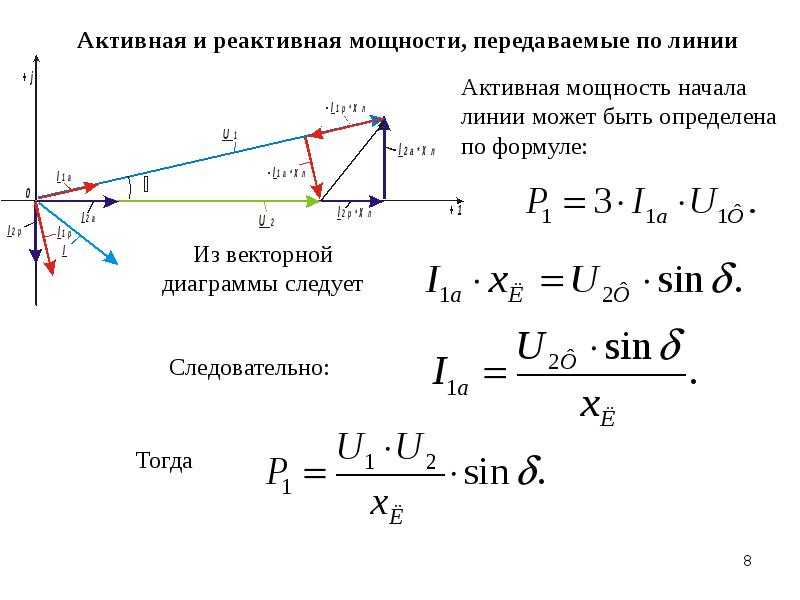

Расчет линии по мощности, слайд №8
Описание слайда:

Слайд 9


Расчет линии по мощности, слайд №9
Описание слайда:

Слайд 10

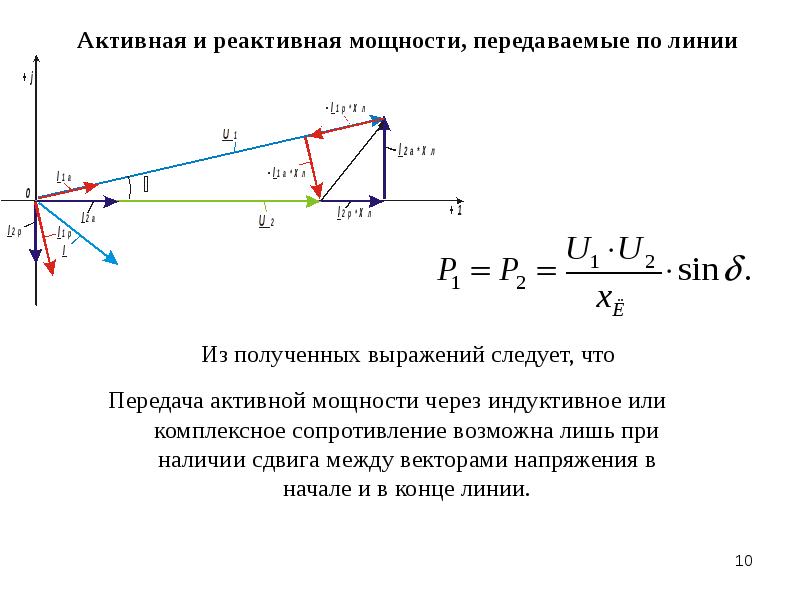

Расчет линии по мощности, слайд №10
Описание слайда:

Слайд 11


Расчет линии по мощности, слайд №11
Описание слайда:

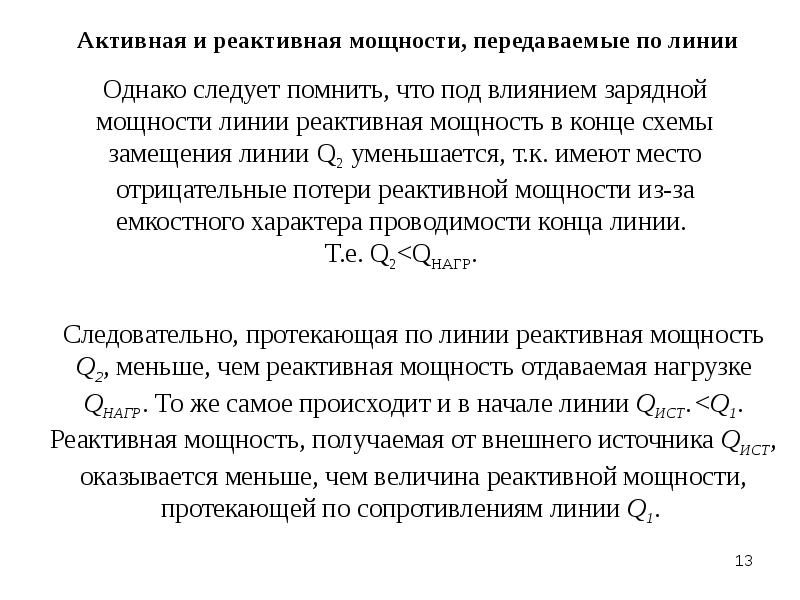

Слайд 12


Расчет линии по мощности, слайд №12
Описание слайда:

Слайд 13


Расчет линии по мощности, слайд №13
Описание слайда:

Слайд 14


Расчет линии по мощности, слайд №14
Описание слайда:

Слайд 15


Расчет линии по мощности, слайд №15
Описание слайда:

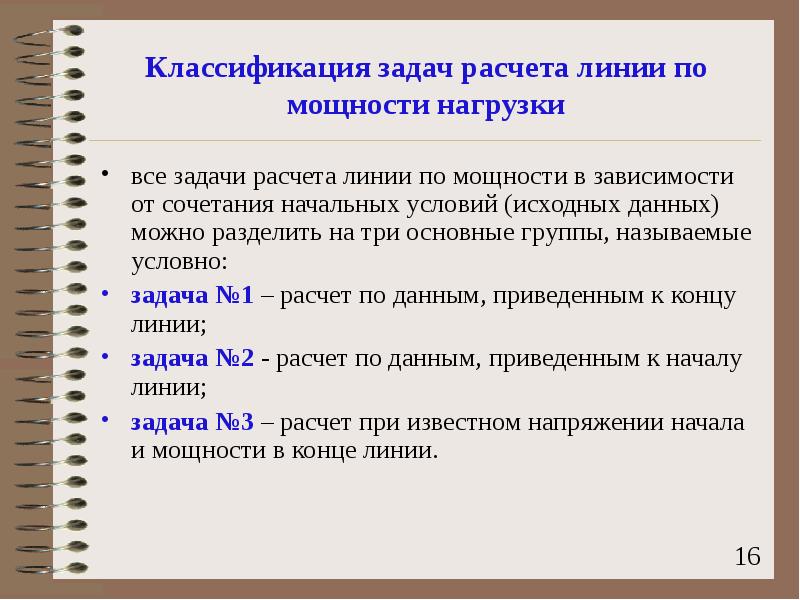

Слайд 16


Классификация задач расчета линии по мощности нагрузки все задачи расчета линии по мощности в зависимости от сочетания начальных условий (исходных данных) можно разделить на три основные группы, называемые условно: задача №1 – расчет по данным, приведенным к концу линии; задача №2 - расчет по данным, приведенным к началу линии; задача №3 – расчет при известном напряжении начала и мощности в конце линии.
Описание слайда:
Классификация задач расчета линии по мощности нагрузки все задачи расчета линии по мощности в зависимости от сочетания начальных условий (исходных данных) можно разделить на три основные группы, называемые условно: задача №1 – расчет по данным, приведенным к концу линии; задача №2 - расчет по данным, приведенным к началу линии; задача №3 – расчет при известном напряжении начала и мощности в конце линии.

Слайд 17


Задача № 1 (по данным конца) Задано: U2; S2=P2+jQ2; r0; x0; g0; b0; l.
Описание слайда:
Задача № 1 (по данным конца) Задано: U2; S2=P2+jQ2; r0; x0; g0; b0; l.

Слайд 18


Задача № 1 (по данным конца) Принимая для линии П-образную схему замещения, можно записать, что
Описание слайда:
Задача № 1 (по данным конца) Принимая для линии П-образную схему замещения, можно записать, что

Слайд 19


Задача № 1 (по данным конца) Потери в проводимости конца линии, в свою очередь, определяться так:
Описание слайда:
Задача № 1 (по данным конца) Потери в проводимости конца линии, в свою очередь, определяться так:

Слайд 20


Задача № 1 (по данным конца) Поэтому можно записать:
Описание слайда:
Задача № 1 (по данным конца) Поэтому можно записать:

Слайд 21

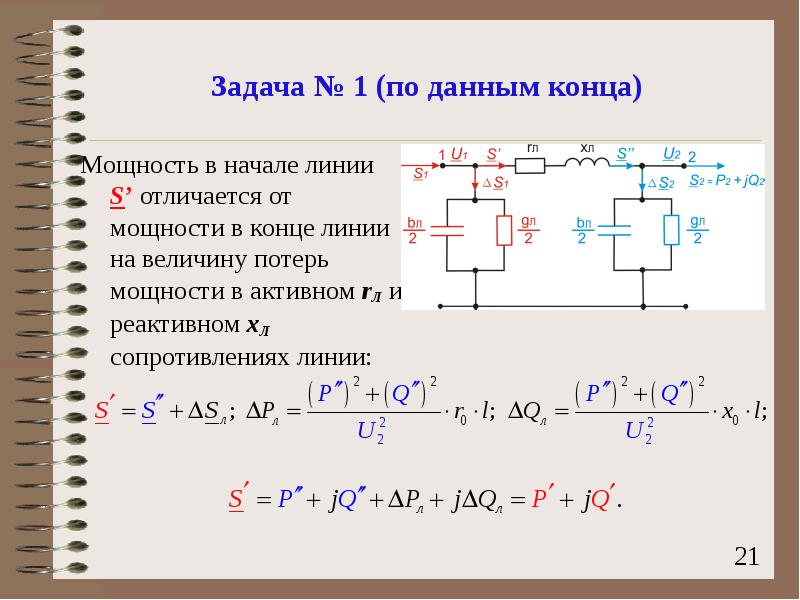

Задача № 1 (по данным конца) Мощность в начале линии S’ отличается от мощности в конце линии на величину потерь мощности в активном rЛ и реактивном xЛ сопротивлениях линии:
Описание слайда:
Задача № 1 (по данным конца) Мощность в начале линии S’ отличается от мощности в конце линии на величину потерь мощности в активном rЛ и реактивном xЛ сопротивлениях линии:

Слайд 22

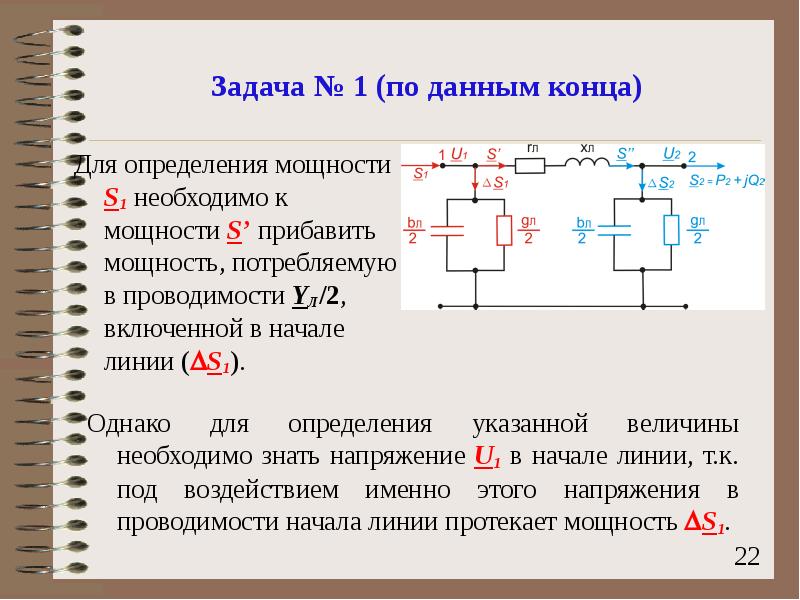

Задача № 1 (по данным конца) Для определения мощности S1 необходимо к мощности S’ прибавить мощность, потребляемую в проводимости YЛ/2, включенной в начале линии (S1).
Описание слайда:
Задача № 1 (по данным конца) Для определения мощности S1 необходимо к мощности S’ прибавить мощность, потребляемую в проводимости YЛ/2, включенной в начале линии (S1).

Слайд 23


Задача № 1 (по данным конца) Зависимость между фазными напряжениями точек 1 и 2 выразиться уравнением:
Описание слайда:
Задача № 1 (по данным конца) Зависимость между фазными напряжениями точек 1 и 2 выразиться уравнением:

Слайд 24


Задача № 1 (по данным конца) Модуль вектора напряжения U1 можно определить из треугольника напряжений:
Описание слайда:
Задача № 1 (по данным конца) Модуль вектора напряжения U1 можно определить из треугольника напряжений:

Слайд 25


Задача № 1 (по данным конца) Угол между векторами напряжения в начале U1 и в конце U2 линии определяется по формуле:
Описание слайда:
Задача № 1 (по данным конца) Угол между векторами напряжения в начале U1 и в конце U2 линии определяется по формуле:

Слайд 26


Задача № 1 (по данным конца) Тогда мощность S1 определяется :
Описание слайда:
Задача № 1 (по данным конца) Тогда мощность S1 определяется :

Слайд 27


Задача № 2 (по данным начала) Задано: U1; S1=P1+jQ1; r0; x0; g0; b0; l.
Описание слайда:
Задача № 2 (по данным начала) Задано: U1; S1=P1+jQ1; r0; x0; g0; b0; l.

Слайд 28


Задача № 2 (по данным начала) Мощность в начале линии S’ определяется по правилу Кирхгофа, примененному для узла 1, и составит:
Описание слайда:
Задача № 2 (по данным начала) Мощность в начале линии S’ определяется по правилу Кирхгофа, примененному для узла 1, и составит:

Слайд 29


Задача № 2 (по данным начала) Мощность в начале линии S’ отличается от мощности в конце линии S’’ на величину потерь мощности в активном rЛ и реактивном xЛ сопротивлениях линии, поэтому можно записать:
Описание слайда:
Задача № 2 (по данным начала) Мощность в начале линии S’ отличается от мощности в конце линии S’’ на величину потерь мощности в активном rЛ и реактивном xЛ сопротивлениях линии, поэтому можно записать:

Слайд 30


Задача № 2 (по данным начала) Напряжение в точке 2 определится как разность между напряжением в точке 1 и падением напряжения в сопротивлениях линии:
Описание слайда:
Задача № 2 (по данным начала) Напряжение в точке 2 определится как разность между напряжением в точке 1 и падением напряжения в сопротивлениях линии:

Слайд 31


Задача № 2 (по данным начала) Модуль вектора напряжения U2 можно определить из треугольника напряжений по формуле:
Описание слайда:
Задача № 2 (по данным начала) Модуль вектора напряжения U2 можно определить из треугольника напряжений по формуле:

Слайд 32


Задача № 2 (по данным начала) Угол между векторами напряжения в начале U1 и в конце U2 линии определяется по формуле:
Описание слайда:
Задача № 2 (по данным начала) Угол между векторами напряжения в начале U1 и в конце U2 линии определяется по формуле:

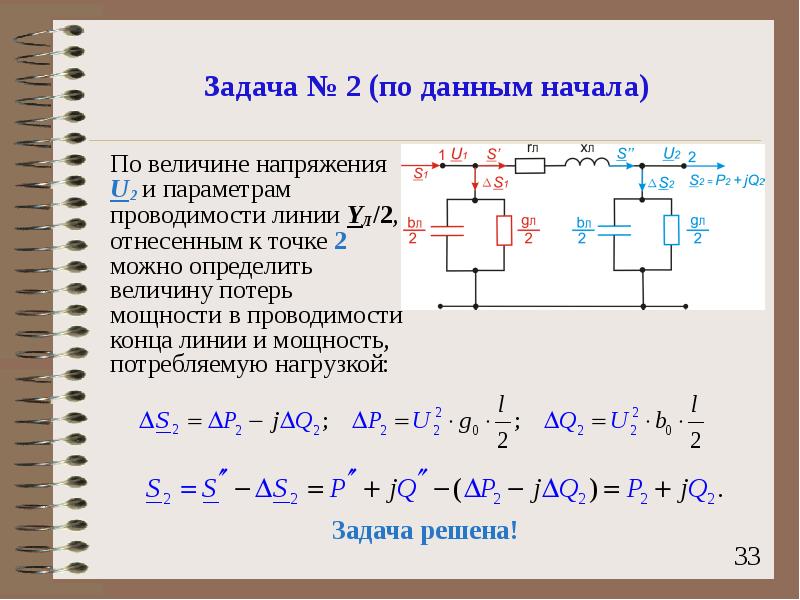

Слайд 33


Задача № 2 (по данным начала) По величине напряжения U2 и параметрам проводимости линии YЛ/2, отнесенным к точке 2 можно определить величину потерь мощности в проводимости конца линии и мощность, потребляемую нагрузкой:
Описание слайда:
Задача № 2 (по данным начала) По величине напряжения U2 и параметрам проводимости линии YЛ/2, отнесенным к точке 2 можно определить величину потерь мощности в проводимости конца линии и мощность, потребляемую нагрузкой:

Слайд 34


Задача № 3 Задано: U1; S2=P2+jQ2; r0; x0; g0; b0; l. т.е. заданы параметры режима, приведенные к различным точкам линии.
Описание слайда:
Задача № 3 Задано: U1; S2=P2+jQ2; r0; x0; g0; b0; l. т.е. заданы параметры режима, приведенные к различным точкам линии.

Слайд 35


Задача № 3 В данном случае расчеты не могут быть проведены «впрямую», т.к. параметры режима, приведенные к различным точкам линии.
Описание слайда:
Задача № 3 В данном случае расчеты не могут быть проведены «впрямую», т.к. параметры режима, приведенные к различным точкам линии.

Слайд 36


Задача № 3 (метод последовательных приближений) Каждое приближение состоит из двух этапов.
Описание слайда:
Задача № 3 (метод последовательных приближений) Каждое приближение состоит из двух этапов.

Слайд 37

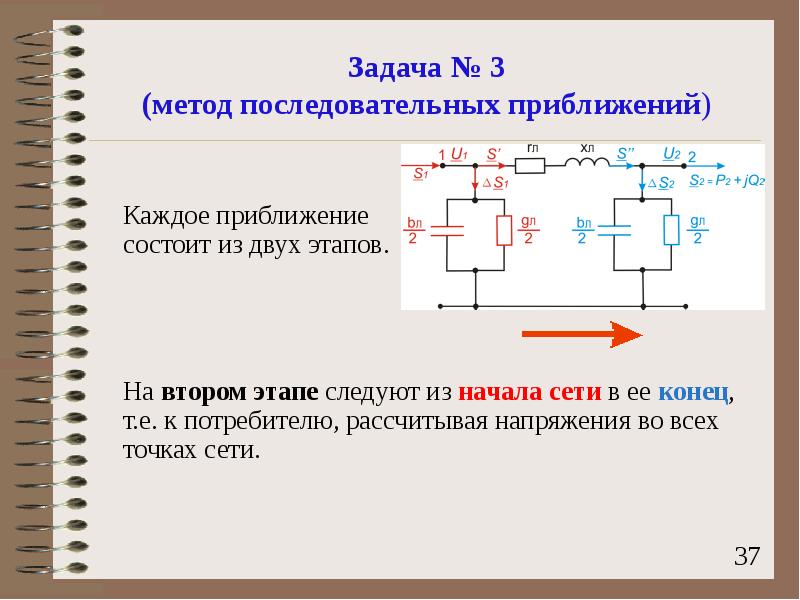

Задача № 3 (метод последовательных приближений) Каждое приближение состоит из двух этапов.
Описание слайда:
Задача № 3 (метод последовательных приближений) Каждое приближение состоит из двух этапов.

Слайд 38


Задача № 3 (метод последовательных приближений) Так в качестве первого этапа принимается условие, согласно которому напряжение во всех узловых точках равны номинальному значению UНОМ.
Описание слайда:
Задача № 3 (метод последовательных приближений) Так в качестве первого этапа принимается условие, согласно которому напряжение во всех узловых точках равны номинальному значению UНОМ.

Слайд 39


Задача № 3 (метод последовательных приближений) По сути на первом этапе расчетов решается задача №1 (по данным конца) в отношении мощностей.
Описание слайда:
Задача № 3 (метод последовательных приближений) По сути на первом этапе расчетов решается задача №1 (по данным конца) в отношении мощностей.

Слайд 40


Задача № 3 (метод последовательных приближений) На втором этапе расчетов определяются напряжения в узлах схемы. Исходными служат найденные на первом этапе мощности S’, S1 и заданное в условиях задачи напряжение U1.
Описание слайда:
Задача № 3 (метод последовательных приближений) На втором этапе расчетов определяются напряжения в узлах схемы. Исходными служат найденные на первом этапе мощности S’, S1 и заданное в условиях задачи напряжение U1.

Слайд 41

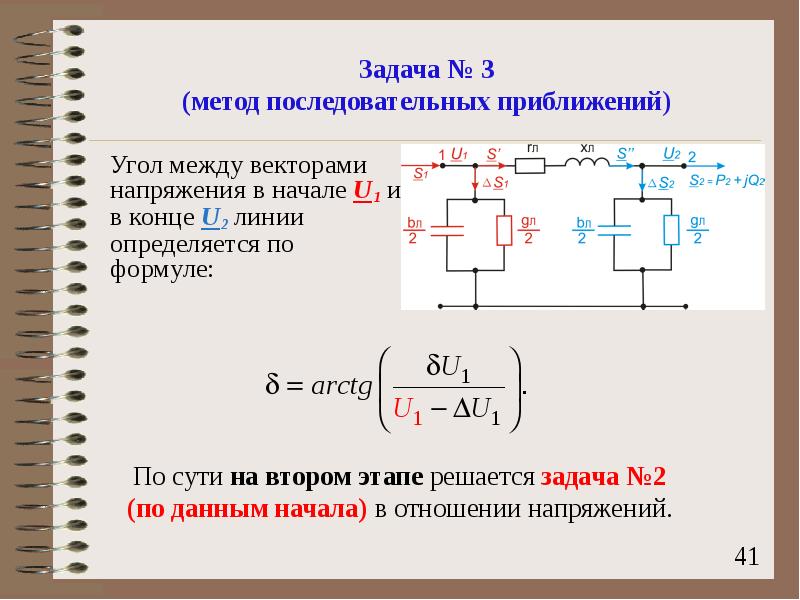

Задача № 3 (метод последовательных приближений) Угол между векторами напряжения в начале U1 и в конце U2 линии определяется по формуле:
Описание слайда:
Задача № 3 (метод последовательных приближений) Угол между векторами напряжения в начале U1 и в конце U2 линии определяется по формуле:

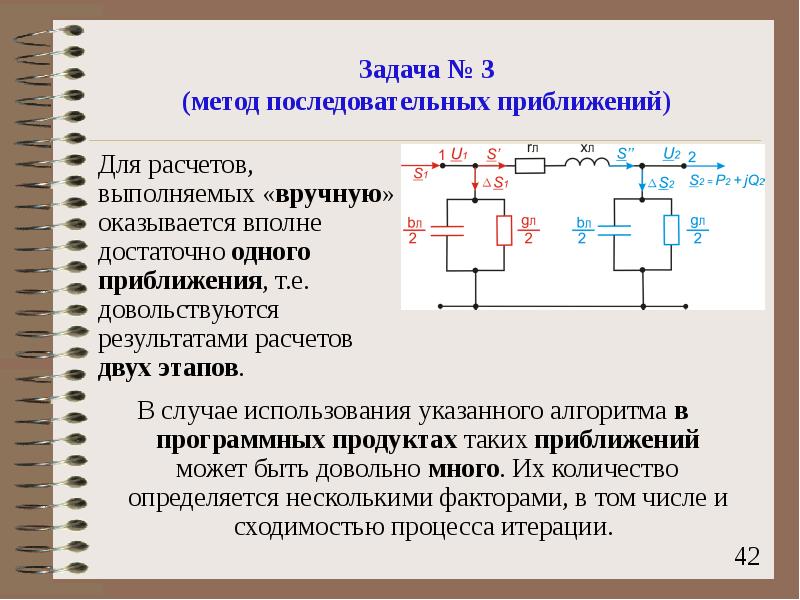

Слайд 42


Задача № 3 (метод последовательных приближений) Для расчетов, выполняемых «вручную» оказывается вполне достаточно одного приближения, т.е. довольствуются результатами расчетов двух этапов.
Описание слайда:
Задача № 3 (метод последовательных приближений) Для расчетов, выполняемых «вручную» оказывается вполне достаточно одного приближения, т.е. довольствуются результатами расчетов двух этапов.

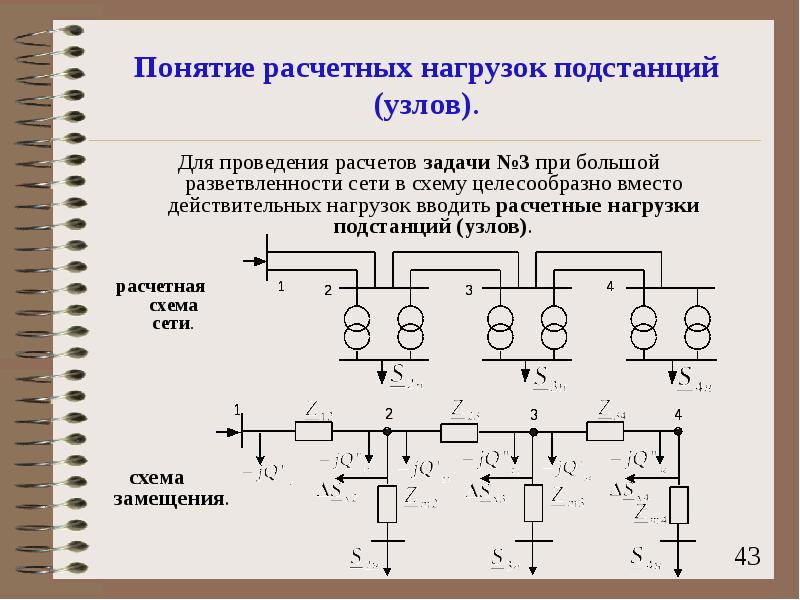

Слайд 43


Понятие расчетных нагрузок подстанций (узлов). Для проведения расчетов задачи №3 при большой разветвленности сети в схему целесообразно вместо действительных нагрузок вводить расчетные нагрузки подстанций (узлов).
Описание слайда:
Понятие расчетных нагрузок подстанций (узлов). Для проведения расчетов задачи №3 при большой разветвленности сети в схему целесообразно вместо действительных нагрузок вводить расчетные нагрузки подстанций (узлов).

Слайд 44


Понятие расчетных нагрузок подстанций (узлов).
Описание слайда:
Понятие расчетных нагрузок подстанций (узлов).

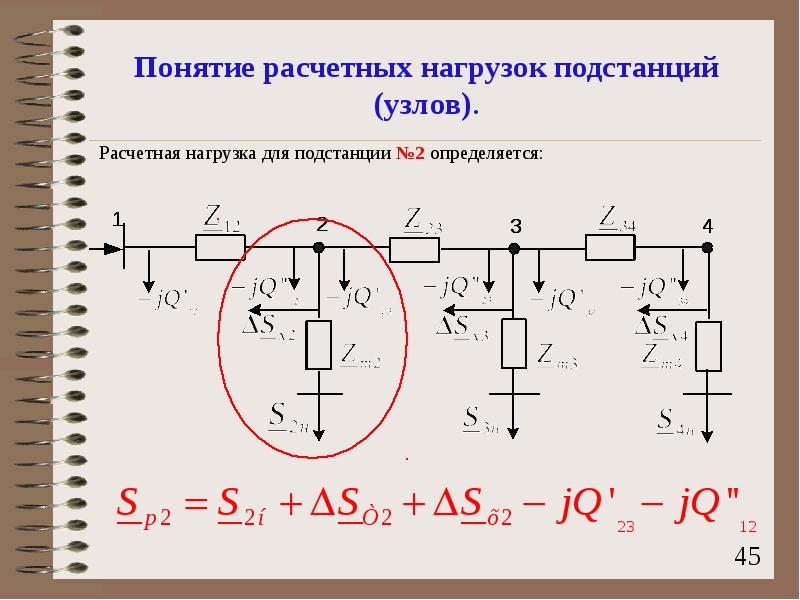

Слайд 45


Понятие расчетных нагрузок подстанций (узлов).
Описание слайда:
Понятие расчетных нагрузок подстанций (узлов).

Слайд 46


Понятие расчетных нагрузок подстанций (узлов).
Описание слайда:
Понятие расчетных нагрузок подстанций (узлов).

Слайд 47


Понятие расчетных нагрузок подстанций (узлов).
Описание слайда:
Понятие расчетных нагрузок подстанций (узлов).

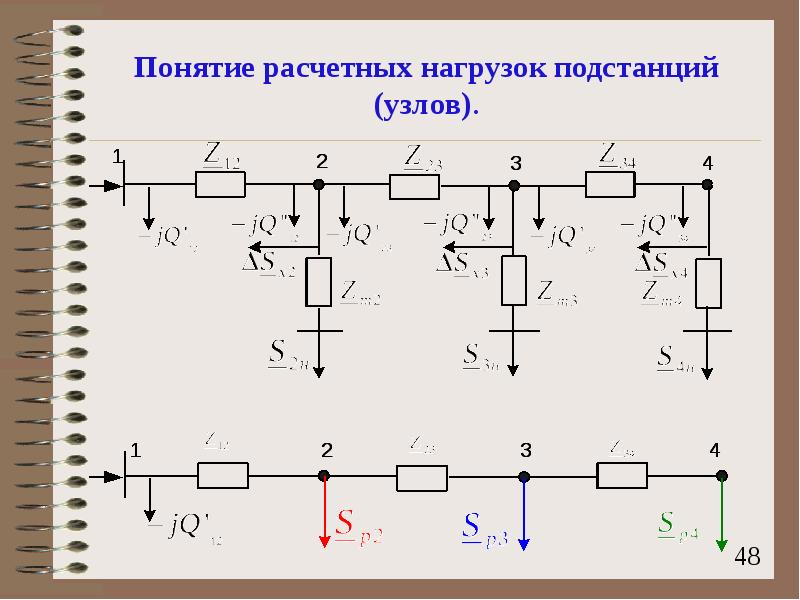

Слайд 48


Понятие расчетных нагрузок подстанций (узлов).
Описание слайда:
Понятие расчетных нагрузок подстанций (узлов).

Слайд 49

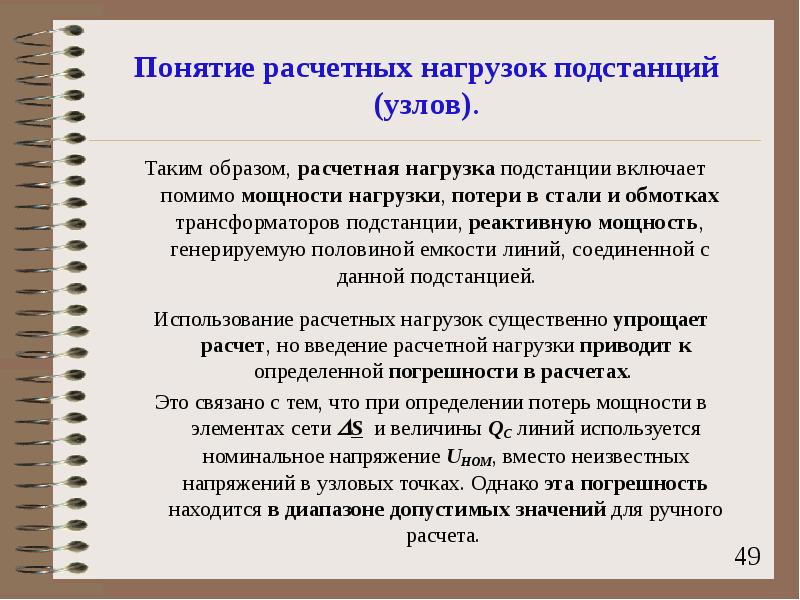

Понятие расчетных нагрузок подстанций (узлов). Таким образом, расчетная нагрузка подстанции включает помимо мощности нагрузки, потери в стали и обмотках трансформаторов подстанции, реактивную мощность, генерируемую половиной емкости линий, соединенной с данной подстанцией.
Описание слайда:
Понятие расчетных нагрузок подстанций (узлов). Таким образом, расчетная нагрузка подстанции включает помимо мощности нагрузки, потери в стали и обмотках трансформаторов подстанции, реактивную мощность, генерируемую половиной емкости линий, соединенной с данной подстанцией.

Слайд 50

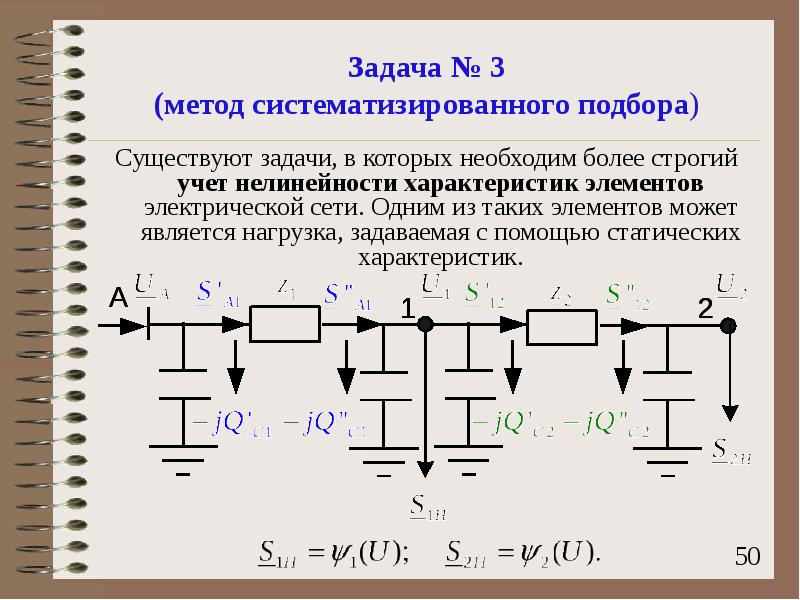

Задача № 3 (метод систематизированного подбора) Существуют задачи, в которых необходим более строгий учет нелинейности характеристик элементов электрической сети. Одним из таких элементов может является нагрузка, задаваемая с помощью статических характеристик.
Описание слайда:
Задача № 3 (метод систематизированного подбора) Существуют задачи, в которых необходим более строгий учет нелинейности характеристик элементов электрической сети. Одним из таких элементов может является нагрузка, задаваемая с помощью статических характеристик.

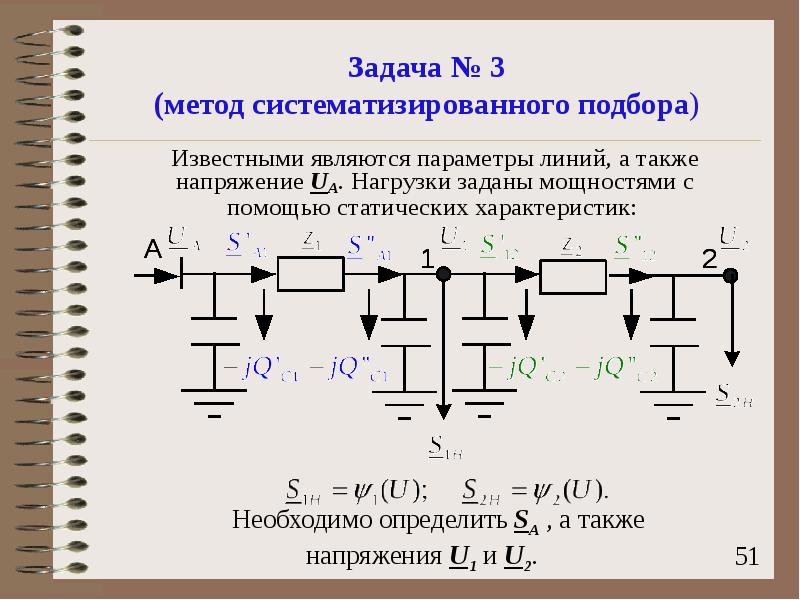

Слайд 51


Задача № 3 (метод систематизированного подбора) Известными являются параметры линий, а также напряжение UА. Нагрузки заданы мощностями с помощью статических характеристик:
Описание слайда:
Задача № 3 (метод систематизированного подбора) Известными являются параметры линий, а также напряжение UА. Нагрузки заданы мощностями с помощью статических характеристик:

Слайд 52


Задача № 3 (метод систематизированного подбора) В данном случае, расчеты не могут быть проведены «впрямую», поэтому необходимо применять специальные методики, например, метод последовательных приближений.
Описание слайда:
Задача № 3 (метод систематизированного подбора) В данном случае, расчеты не могут быть проведены «впрямую», поэтому необходимо применять специальные методики, например, метод последовательных приближений.

Слайд 53


Задача № 3 (метод систематизированного подбора) Данное обстоятельство объясняется необходимостью учета изменения мощностей при изменении напряжения на зажимах потребителей.
Описание слайда:
Задача № 3 (метод систематизированного подбора) Данное обстоятельство объясняется необходимостью учета изменения мощностей при изменении напряжения на зажимах потребителей.

Слайд 54


Задача № 3 (метод систематизированного подбора) Суть метода систематизированного подбора, заключается в следующем:
Описание слайда:
Задача № 3 (метод систематизированного подбора) Суть метода систематизированного подбора, заключается в следующем:

Слайд 55

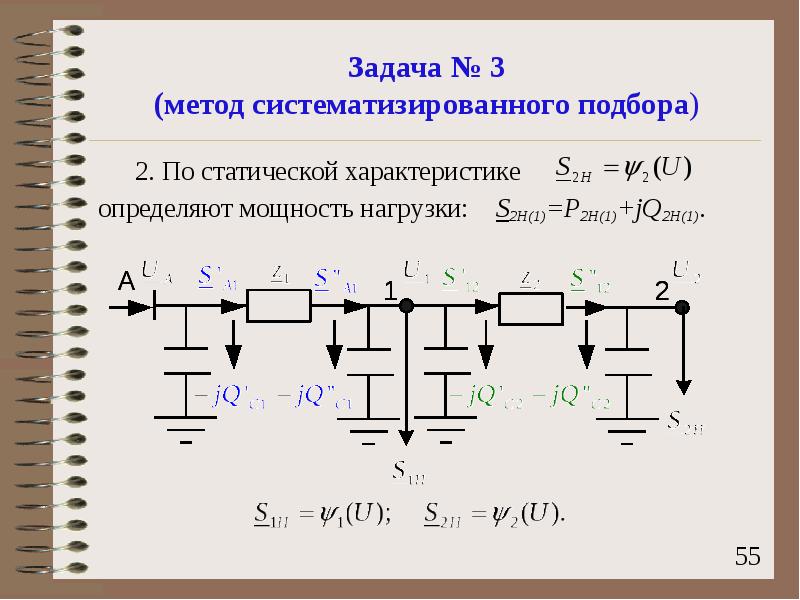

Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

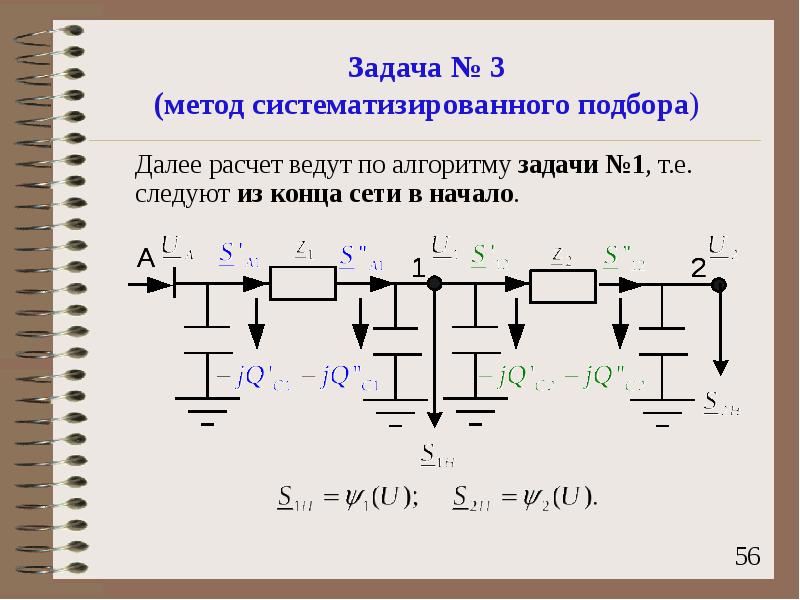

Слайд 56


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

Слайд 57


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

Слайд 58

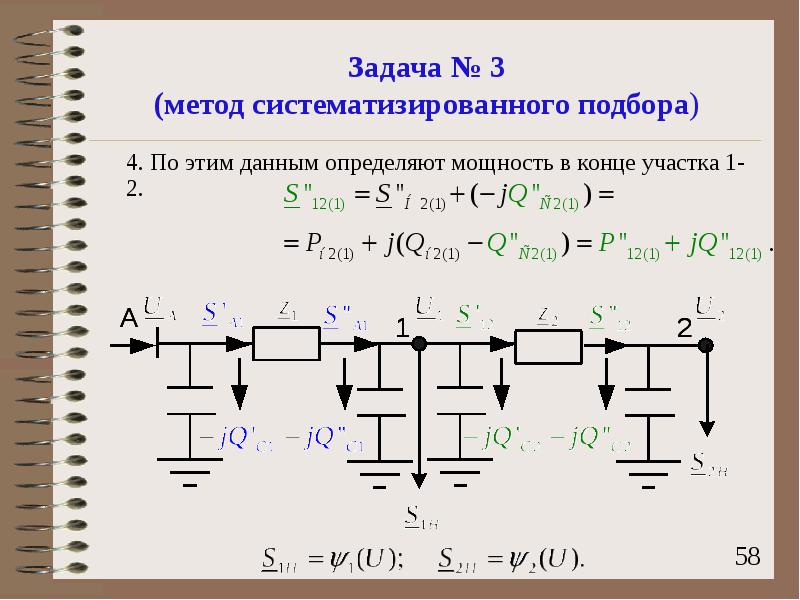

Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

Слайд 59


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

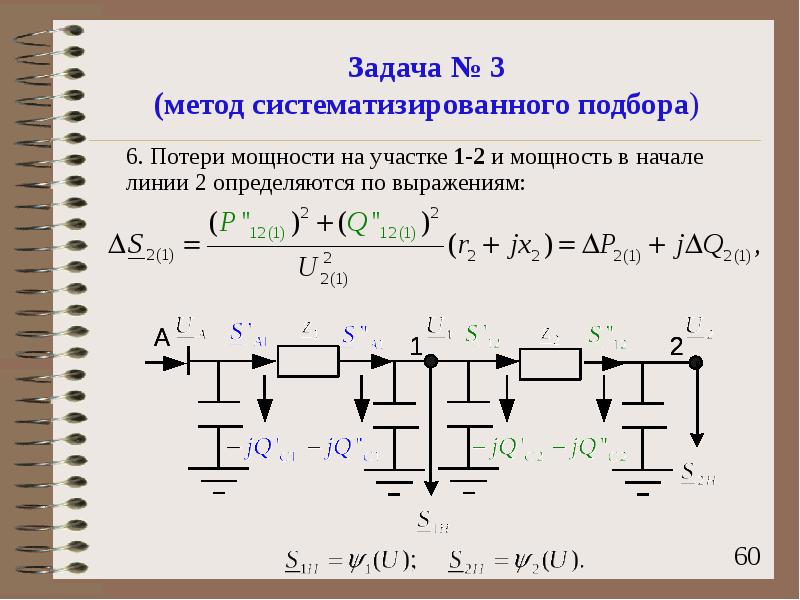

Слайд 60


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

Слайд 61


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

Слайд 62


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

Слайд 63


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

Слайд 64


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

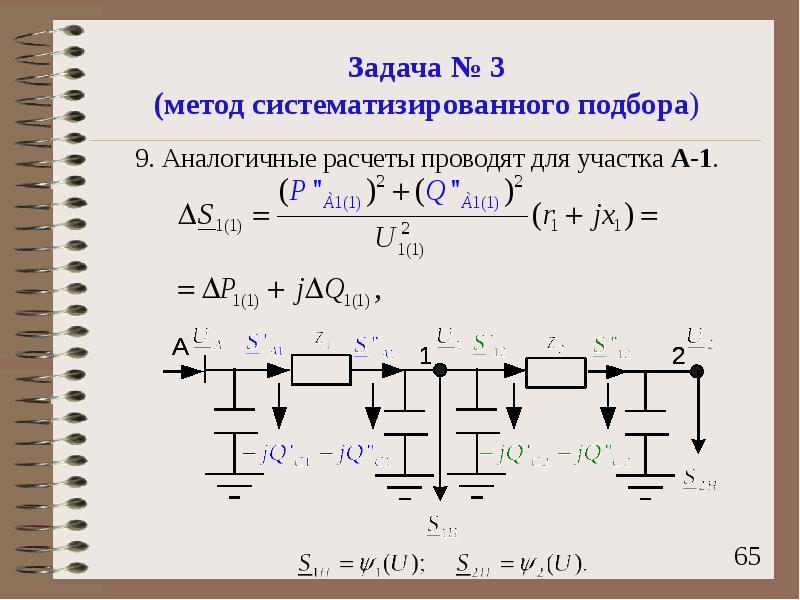

Слайд 65


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

Слайд 66


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

Слайд 67


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

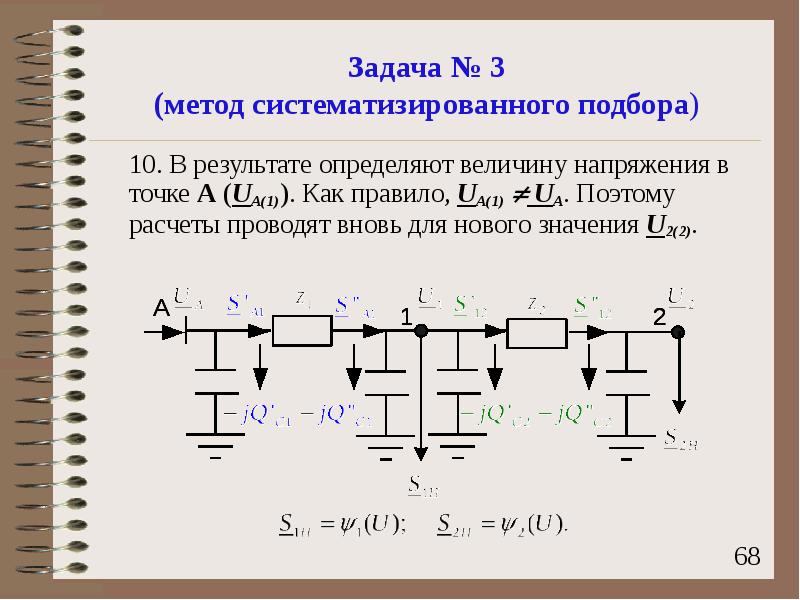

Слайд 68


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

Слайд 69


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

Слайд 70


Задача № 3 (метод систематизированного подбора)
Описание слайда:
Задача № 3 (метод систематизированного подбора)

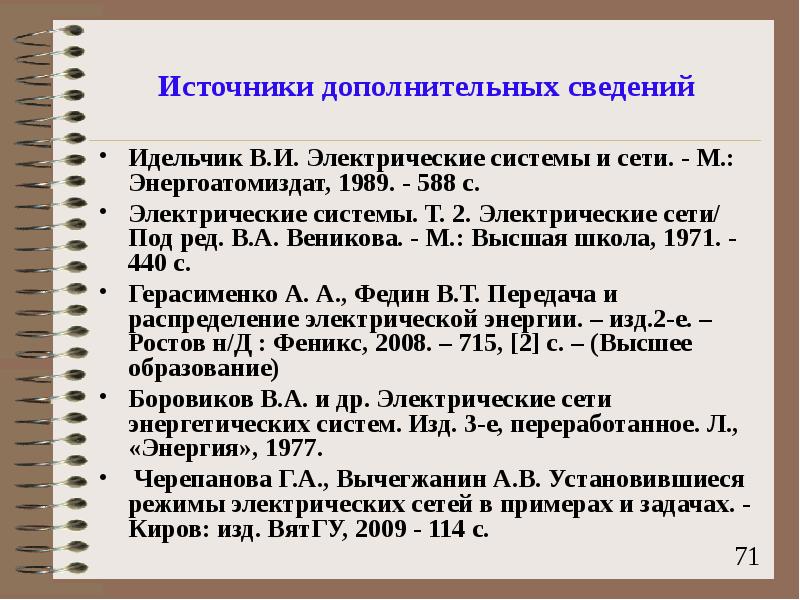

Слайд 71


Источники дополнительных сведений Идельчик В.И. Электрические системы и сети. - М.: Энергоатомиздат, 1989. - 588 с. Электрические системы. Т. 2. Электрические сети/ Под ред. В.А. Веникова. - М.: Высшая школа, 1971. - 440 с. Герасименко А. А., Федин В.Т. Передача и распределение электрической энергии. – изд.2-е. – Ростов н/Д : Феникс, 2008. – 715, [2] с. – (Высшее образование) Боровиков В.А. и др. Электрические сети энергетических систем. Изд. 3-е, переработанное. Л., «Энергия», 1977. Черепанова Г.А., Вычегжанин А.В. Установившиеся режимы электрических сетей в примерах и задачах. - Киров: изд. ВятГУ, 2009 - 114 с.
Описание слайда:
Источники дополнительных сведений Идельчик В.И. Электрические системы и сети. - М.: Энергоатомиздат, 1989. - 588 с. Электрические системы. Т. 2. Электрические сети/ Под ред. В.А. Веникова. - М.: Высшая школа, 1971. - 440 с. Герасименко А. А., Федин В.Т. Передача и распределение электрической энергии. – изд.2-е. – Ростов н/Д : Феникс, 2008. – 715, [2] с. – (Высшее образование) Боровиков В.А. и др. Электрические сети энергетических систем. Изд. 3-е, переработанное. Л., «Энергия», 1977. Черепанова Г.А., Вычегжанин А.В. Установившиеся режимы электрических сетей в примерах и задачах. - Киров: изд. ВятГУ, 2009 - 114 с.

Слайд 72


Спасибо за внимание!
Описание слайда:
Спасибо за внимание!
