Слайд 1

Описание слайда:

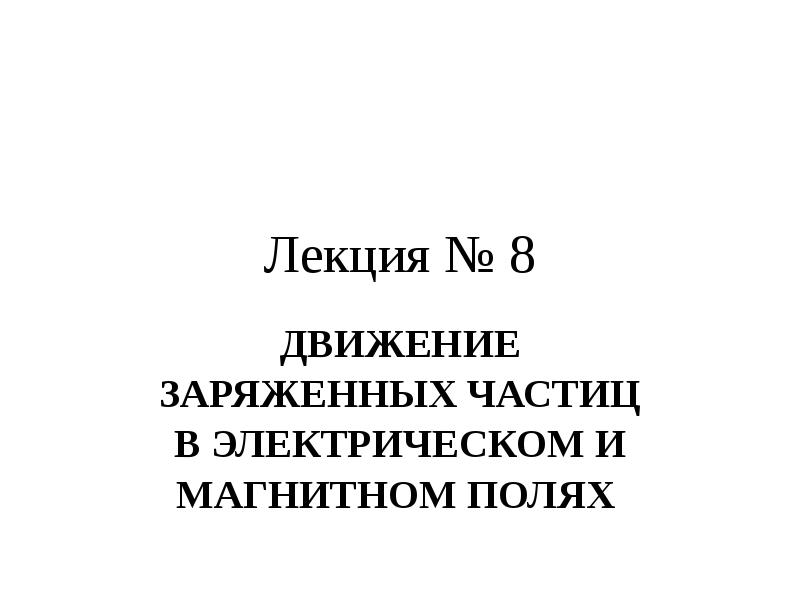

Лекция № 8 ДВИЖЕНИЕ ЗАРЯЖЕННЫХ ЧАСТИЦ В ЭЛЕКТРИЧЕСКОМ И МАГНИТНОМ ПОЛЯХ

Слайд 2

Описание слайда:

Сила Лоренца Из опыта: сила, действующая на точечный заряд q, зависит в общем случае и от местоположения заряда и от его скорости

Слайд 3

Описание слайда:

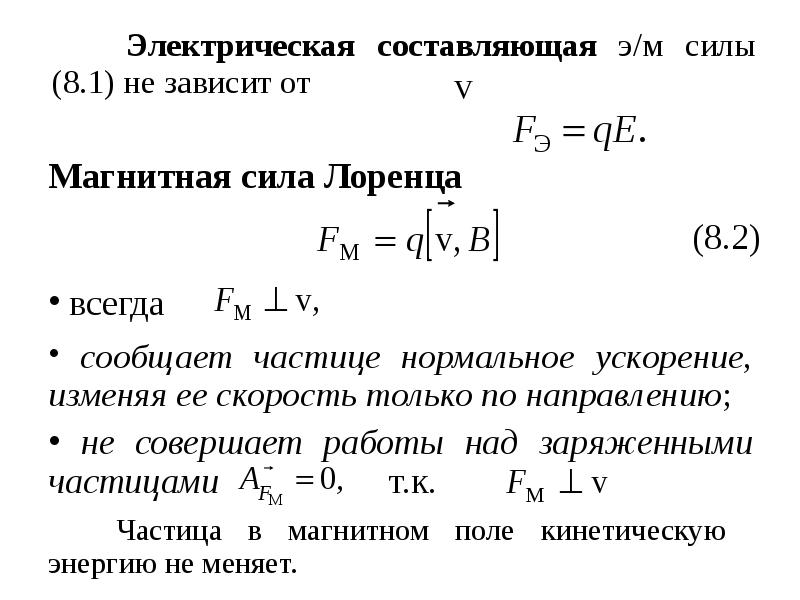

Магнитная сила Лоренца Магнитная сила Лоренца

Слайд 4

Описание слайда:

Движение заряженной частицы в электрических и магнитных полях Уравнение движения :

Слайд 5

Описание слайда:

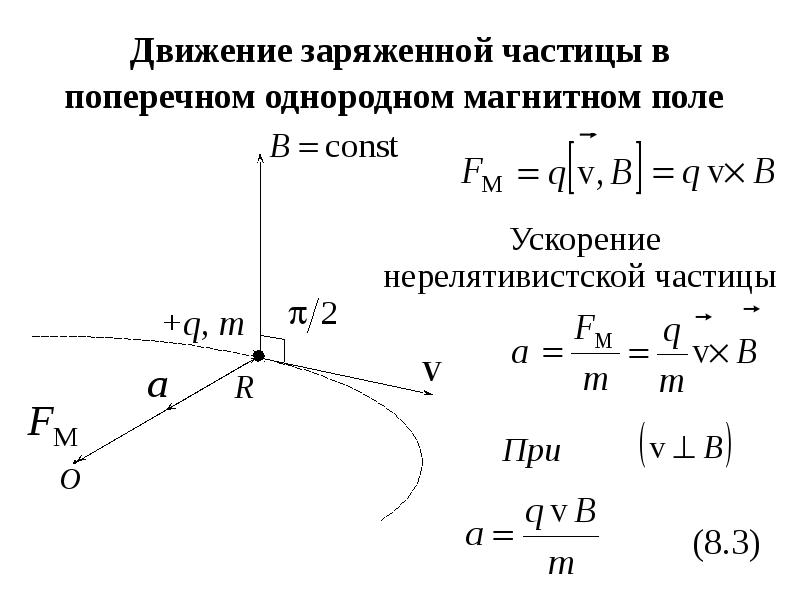

Движение заряженной частицы в поперечном однородном магнитном поле

Слайд 6

Описание слайда:

Т.к. Т.к.

Слайд 7

Описание слайда:

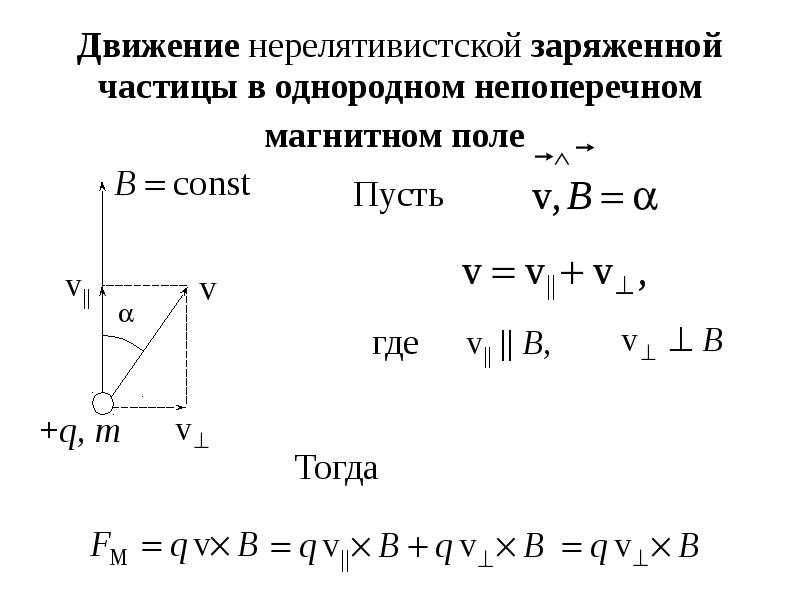

Движение нерелятивистской заряженной частицы в однородном непоперечном магнитном поле Пусть

Слайд 8

Описание слайда:

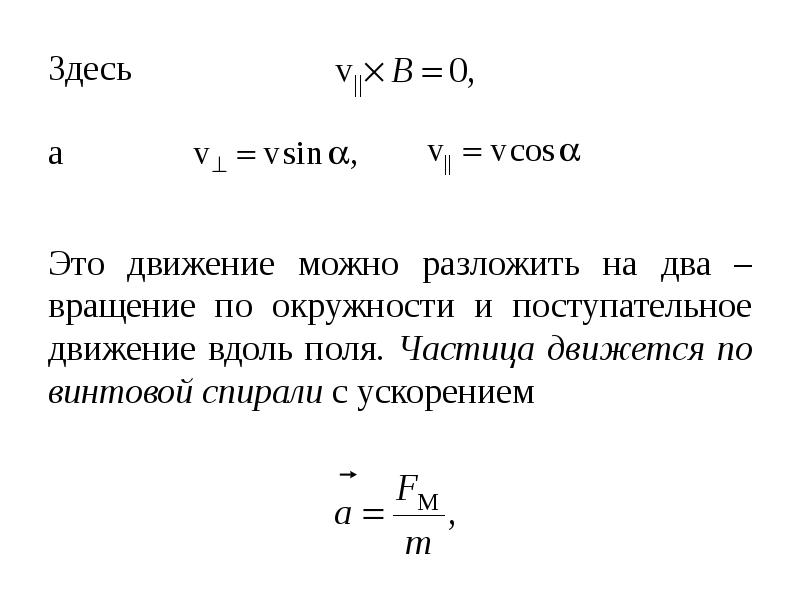

Слайд 9

Описание слайда:

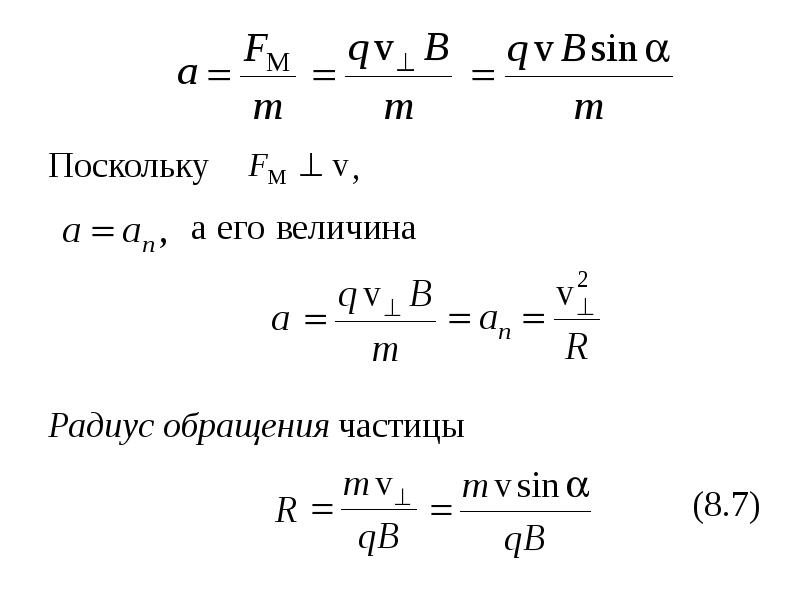

Поскольку Поскольку

Слайд 10

Описание слайда:

Период обращения частицы Период обращения частицы

Слайд 11

Описание слайда:

Ускорение заряженных частиц Циклотрон – предварительный ускоритель «+» заряженных частиц (протонов, α-частиц и т.д.).

Слайд 12

Описание слайда:

Циклотрон – два металлических дуанта, помещенные в поперечное магнитное поле постоянного магнита. Циклотрон – два металлических дуанта, помещенные в поперечное магнитное поле постоянного магнита.

Слайд 13

Описание слайда:

Ионы, вылетевшие из ионного источника (помещается в зазоре), ускоряются электрическим полем. Пройдя зазор, ионы будут двигаться в магнитном поле по окружности. Через время Ионы, вылетевшие из ионного источника (помещается в зазоре), ускоряются электрическим полем. Пройдя зазор, ионы будут двигаться в магнитном поле по окружности. Через время

Слайд 14

Описание слайда:

Ионы будут ускоряться внешним высокочастотным электрическим полем, если частота его изменения совпадает с частотой обращения частицы (ионов) по окружности Ионы будут ускоряться внешним высокочастотным электрическим полем, если частота его изменения совпадает с частотой обращения частицы (ионов) по окружности

Слайд 15

Описание слайда:

Дальнейшее увеличение энергии практически невозможно, как в связи с трудностями по увеличению радиуса дуантов, так и потому, что при этом увеличивается релятивистская масса иона Дальнейшее увеличение энергии практически невозможно, как в связи с трудностями по увеличению радиуса дуантов, так и потому, что при этом увеличивается релятивистская масса иона

Слайд 16

Описание слайда:

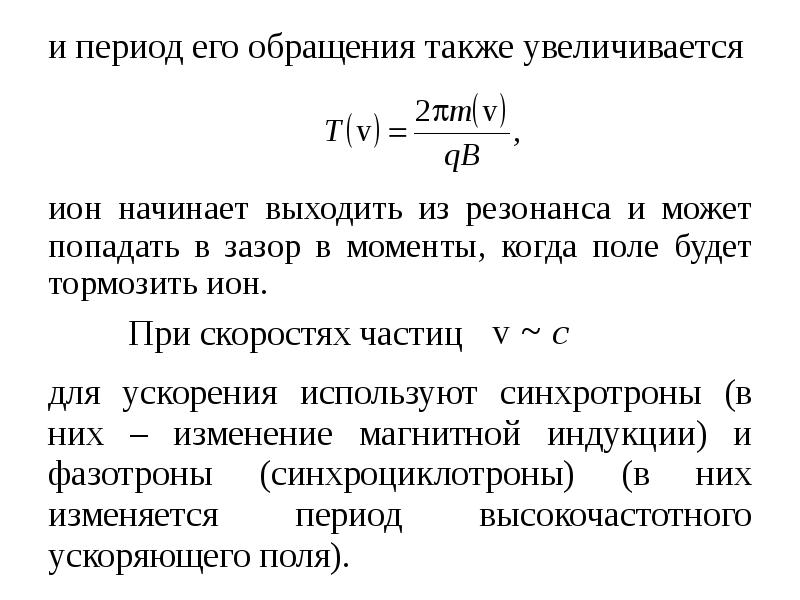

При скоростях частиц При скоростях частиц

Слайд 17

Описание слайда:

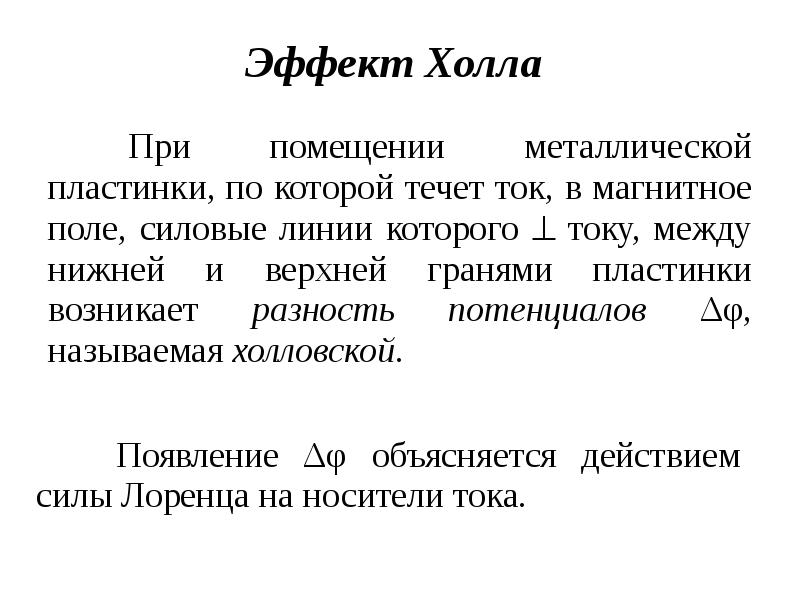

Эффект Холла При помещении металлической пластинки, по которой течет ток, в магнитное поле, силовые линии которого  току, между нижней и верхней гранями пластинки возникает разность потенциалов Δφ, называемая холловской.

Слайд 18

Описание слайда:

Перемещение зарядов продолжается до установления состояния равновесия Перемещение зарядов продолжается до установления состояния равновесия

Слайд 19

Описание слайда:

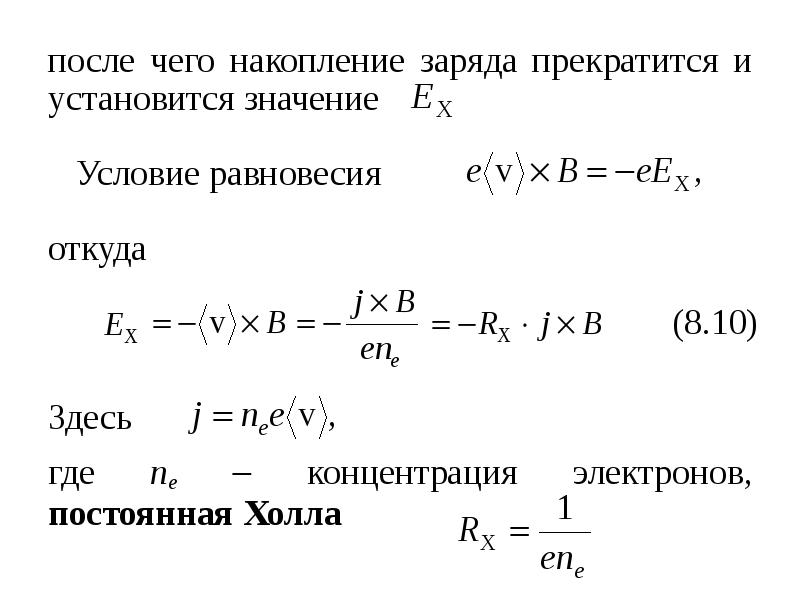

после чего накопление заряда прекратится и установится значение после чего накопление заряда прекратится и установится значение

Слайд 20

Описание слайда:

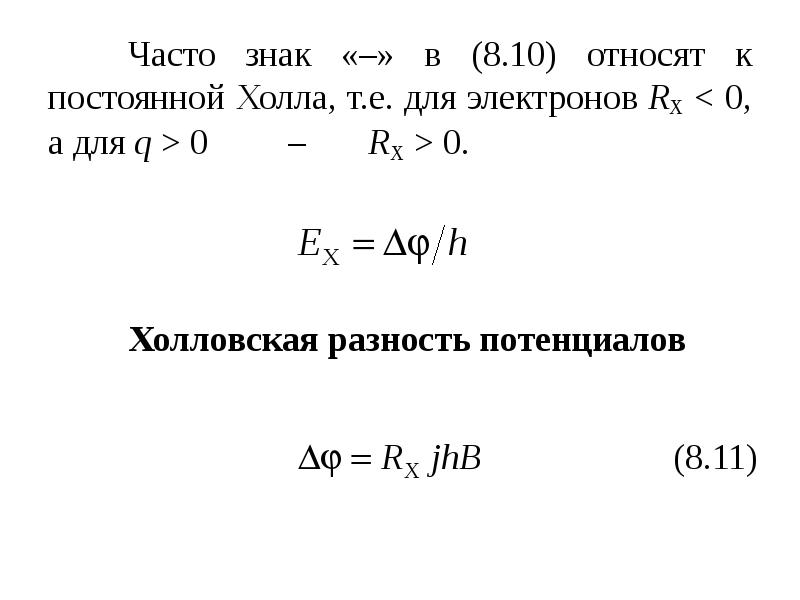

Часто знак «–» в (8.10) относят к постоянной Холла, т.е. для электронов RX < 0, а для q > 0 – RX > 0. Часто знак «–» в (8.10) относят к постоянной Холла, т.е. для электронов RX < 0, а для q > 0 – RX > 0.

Слайд 21

Описание слайда:

Ларморова прецессия электронных орбит Движение электрона по круговой орбите эквивалентно электрическому току

Слайд 22

Описание слайда:

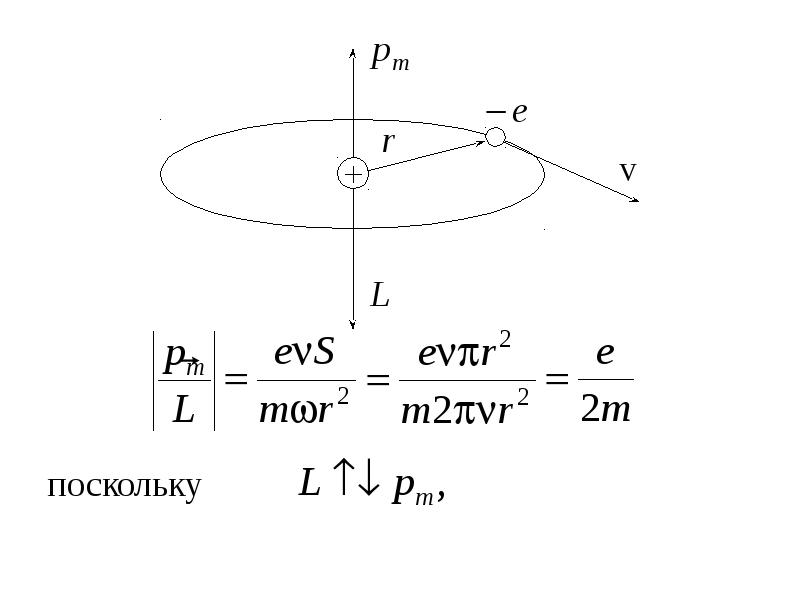

поскольку поскольку

Слайд 23

Описание слайда:

гиромагнитное отношение Формула (8.12) справедлива и для эллиптических орбит.

Слайд 24

Описание слайда:

Если вращающаяся частица имеет отрицательный заряд и Если вращающаяся частица имеет отрицательный заряд и

Слайд 25

Описание слайда:

Теорема Лармора: действие магнитного поля на движущийся электрон заключается в наложении на первоначальное движение равномерного вращения вокруг направления внешнего магнитного поля. Теорема Лармора: действие магнитного поля на движущийся электрон заключается в наложении на первоначальное движение равномерного вращения вокруг направления внешнего магнитного поля.

Слайд 26

Описание слайда:

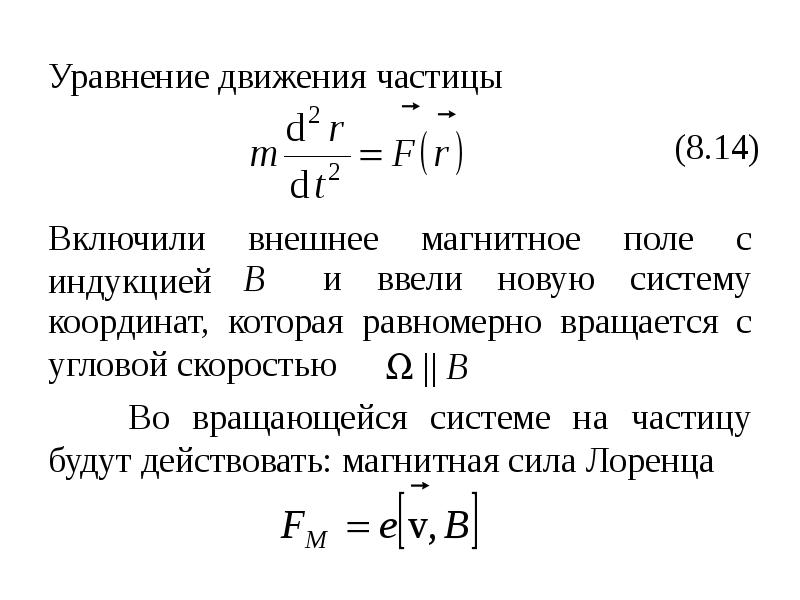

Уравнение движения частицы Уравнение движения частицы

Слайд 27

Описание слайда:

сила Кориолиса сила Кориолиса

Слайд 28

Описание слайда:

Это выполняется, если Это выполняется, если

Слайд 29

Описание слайда:

Действие магнитного поля в первом приближении (пока можно пренебречь центробежной силой) сводится к наложению дополнительного равномерного вращения с угловой скоростью Ω. Для электрона получаем формулу (8.13). Действие магнитного поля в первом приближении (пока можно пренебречь центробежной силой) сводится к наложению дополнительного равномерного вращения с угловой скоростью Ω. Для электрона получаем формулу (8.13).
