Слайд 1

Описание слайда:

ОСНОВЫ ГИДРАВЛИКИ

Слайд 2

Описание слайда:

Гидравлика –наука изучающая законы равновесия и движения жидкости и разрабатывающая методы их применения для решения практических задач. Гидравлика –наука изучающая законы равновесия и движения жидкости и разрабатывающая методы их применения для решения практических задач. Разделяется на гидростатику и гидродинамику Гидростатика — раздел механики жидкостей, в котором изучаются состояние равновесия жидкости, находящейся в относительном или абсолютном покое, действующие при этом силы, а также закономерности плавания тел без их перемещения.

Слайд 3

Описание слайда:

Основные физические свойства жидкостей Основные физические свойства жидкостей В отличие от твердого тела жидкость характеризуется малым сцеплением между частицами, вследствие чего она обладает текучестью и принимает форму сосуда, в который ее помещают.

Слайд 4

Описание слайда:

Жидкости подразделяют на два вида: капельные и газообразные. Капельные жидкости обладают большим сопротивлением сжатию (практически несжимаемы) и малым сопротивлением касательным и растягивающим усилиям (из-за незначительного сцепления частиц и малых сил трения между частицами). Газообразные жидкости характеризуются почти полным отсутствием сопротивления сжатию. К капельным жидкостям относятся вода, бензин, керосин, нефть, ртуть и другие, а к газообразным — все газы. Жидкости подразделяют на два вида: капельные и газообразные. Капельные жидкости обладают большим сопротивлением сжатию (практически несжимаемы) и малым сопротивлением касательным и растягивающим усилиям (из-за незначительного сцепления частиц и малых сил трения между частицами). Газообразные жидкости характеризуются почти полным отсутствием сопротивления сжатию. К капельным жидкостям относятся вода, бензин, керосин, нефть, ртуть и другие, а к газообразным — все газы.

Слайд 5

Описание слайда:

При абсолютном покое жидкость неподвижна относительно земли и резервуара. При абсолютном покое жидкость неподвижна относительно земли и резервуара. При относительном покое отдельные частицы жидкости, оставаясь в покое относительно друг друга, перемещаются вместе с сосудом, в котором они находятся. Наиболее важной областью применения законов и методов расчета технической гидравлики являются гидротехника и мелиорация, водоснабжение и канализация, гидроэнергетика и водный транспорт. Без гидравлики практически невозможно было бы проектирование и строительство гидротехнических сооружений.

Слайд 6

Описание слайда:

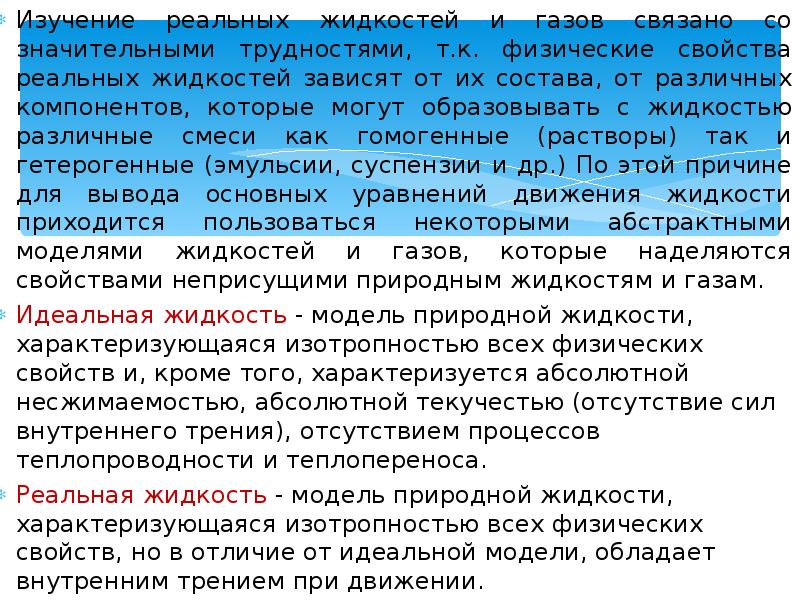

Изучение реальных жидкостей и газов связано со значительными трудностями, т.к. физические свойства реальных жидкостей зависят от их состава, от различных компонентов, которые могут образовывать с жидкостью различные смеси как гомогенные (растворы) так и гетерогенные (эмульсии, суспензии и др.) По этой причине для вывода основных уравнений движения жидкости приходится пользоваться некоторыми абстрактными моделями жидкостей и газов, которые наделяются свойствами неприсущими природным жидкостям и газам. Изучение реальных жидкостей и газов связано со значительными трудностями, т.к. физические свойства реальных жидкостей зависят от их состава, от различных компонентов, которые могут образовывать с жидкостью различные смеси как гомогенные (растворы) так и гетерогенные (эмульсии, суспензии и др.) По этой причине для вывода основных уравнений движения жидкости приходится пользоваться некоторыми абстрактными моделями жидкостей и газов, которые наделяются свойствами неприсущими природным жидкостям и газам. Идеальная жидкость - модель природной жидкости, характеризующаяся изотропностью всех физических свойств и, кроме того, характеризуется абсолютной несжимаемостью, абсолютной текучестью (отсутствие сил внутреннего трения), отсутствием процессов теплопроводности и теплопереноса. Реальная жидкость - модель природной жидкости, характеризующаяся изотропностью всех физических свойств, но в отличие от идеальной модели, обладает внутренним трением при движении.

Слайд 7

Описание слайда:

Гидростатика — раздел гидравлики, изучающий законы равновесия в покоящейся жидкости. Гидростатика рассматривает жидкость и погруженные в нее тела в состоянии покоя. Жидкость, находящаяся в покое, подвергается действию внешних сил двух категорий: массовых (объемных) и поверхностных. К массовым относятся силы, пропорциональные массе жидкости (сила тяжести, сила инерции), к поверхностным — силы, распределенные по поверхности, т. е. давление. Под действием внешних сил в каждой точке жидкости возникают внутренние силы, характеризующие ее напряженное состояние Гидростатика — раздел гидравлики, изучающий законы равновесия в покоящейся жидкости. Гидростатика рассматривает жидкость и погруженные в нее тела в состоянии покоя. Жидкость, находящаяся в покое, подвергается действию внешних сил двух категорий: массовых (объемных) и поверхностных. К массовым относятся силы, пропорциональные массе жидкости (сила тяжести, сила инерции), к поверхностным — силы, распределенные по поверхности, т. е. давление. Под действием внешних сил в каждой точке жидкости возникают внутренние силы, характеризующие ее напряженное состояние
