Слайд 1


Основы светотехники Практические занятия Осенний семестр 2017 г.
Описание слайда:
Основы светотехники Практические занятия Осенний семестр 2017 г.

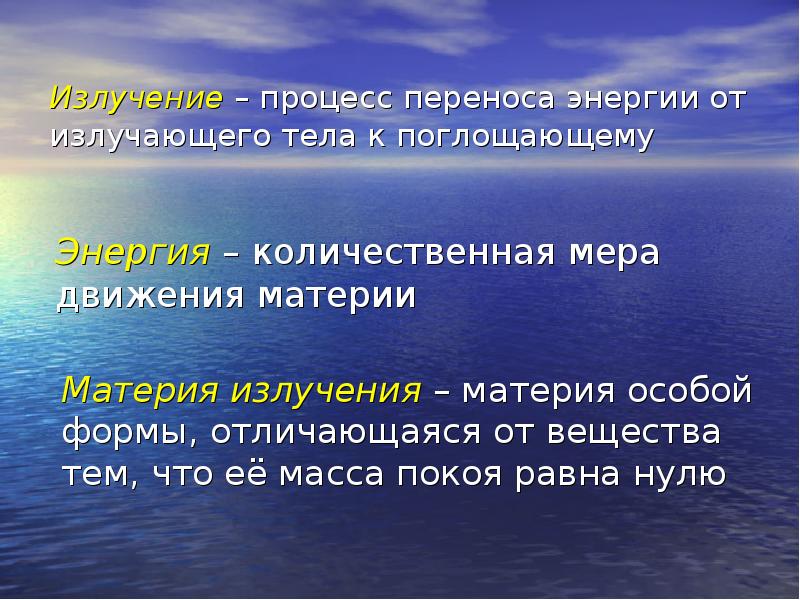

Слайд 2

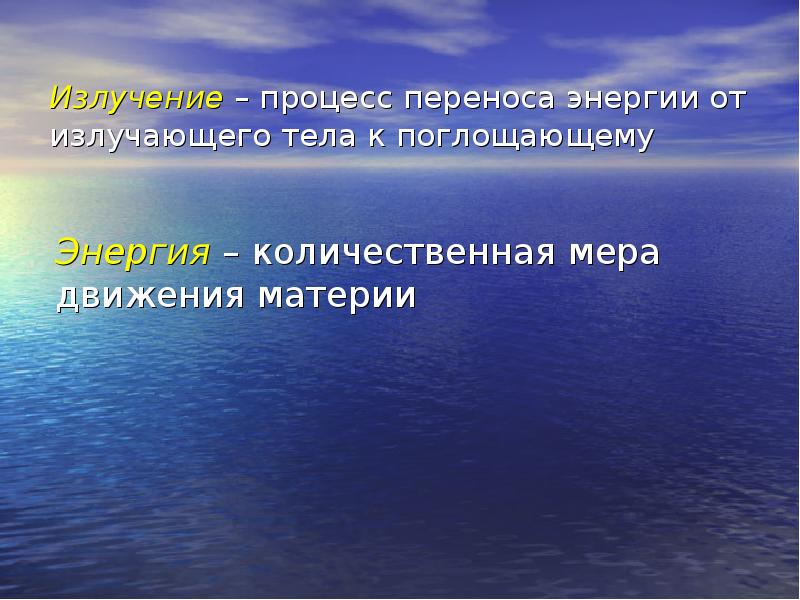

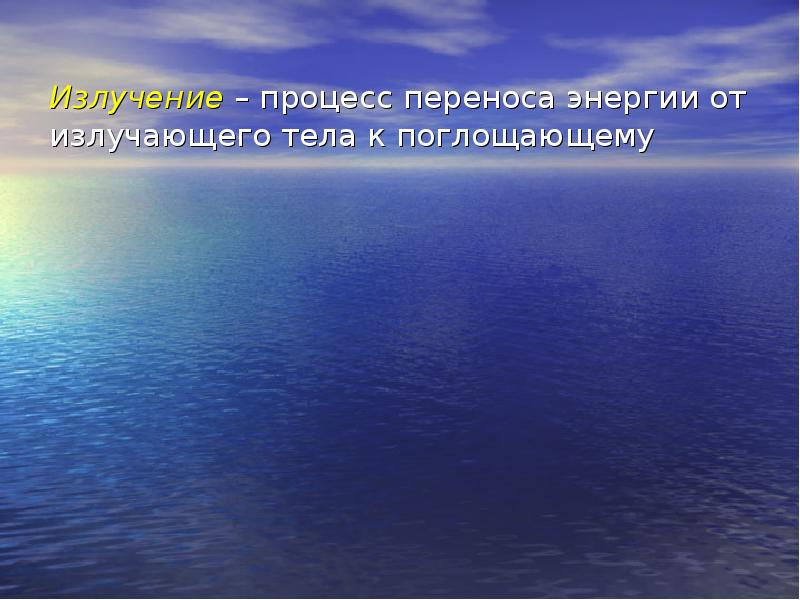

Излучение – процесс переноса энергии от излучающего тела к поглощающему Излучение – процесс переноса энергии от излучающего тела к поглощающему
Описание слайда:
Излучение – процесс переноса энергии от излучающего тела к поглощающему Излучение – процесс переноса энергии от излучающего тела к поглощающему

Слайд 3


Излучение – процесс переноса энергии от излучающего тела к поглощающему Излучение – процесс переноса энергии от излучающего тела к поглощающему
Описание слайда:
Излучение – процесс переноса энергии от излучающего тела к поглощающему Излучение – процесс переноса энергии от излучающего тела к поглощающему

Слайд 4


Излучение – процесс переноса энергии от излучающего тела к поглощающему Излучение – процесс переноса энергии от излучающего тела к поглощающему
Описание слайда:
Излучение – процесс переноса энергии от излучающего тела к поглощающему Излучение – процесс переноса энергии от излучающего тела к поглощающему

Слайд 5

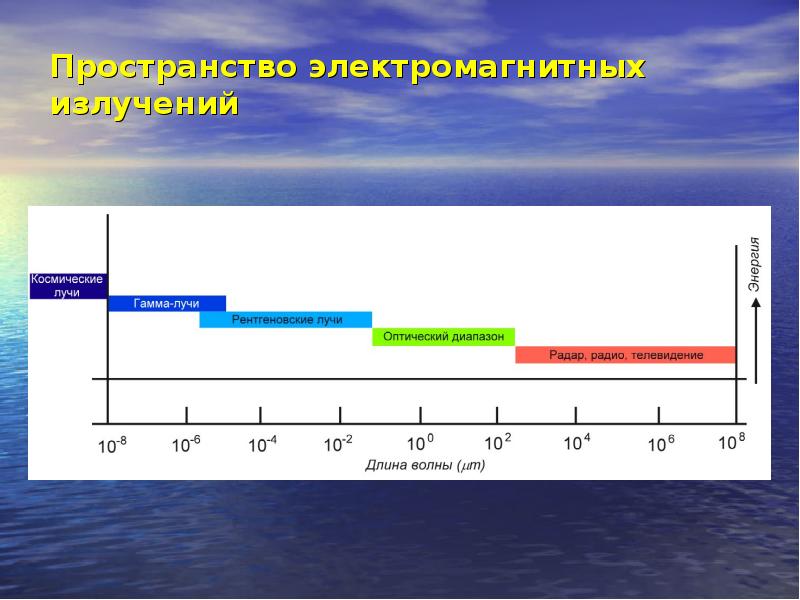

Пространство электромагнитных излучений
Описание слайда:
Пространство электромагнитных излучений

Слайд 6


Пространство электромагнитных излучений
Описание слайда:
Пространство электромагнитных излучений

Слайд 7


Пространство электромагнитных излучений
Описание слайда:
Пространство электромагнитных излучений

Слайд 8

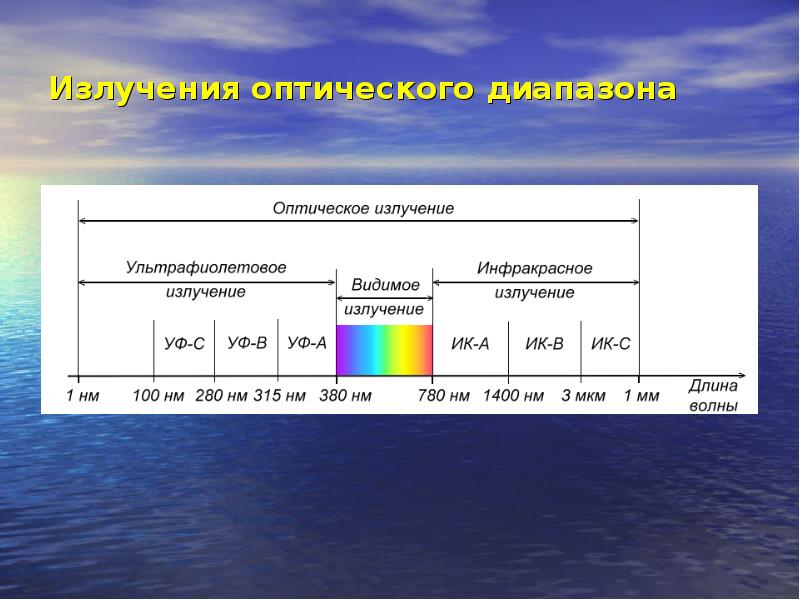

Излучения оптического диапазона
Описание слайда:
Излучения оптического диапазона

Слайд 9

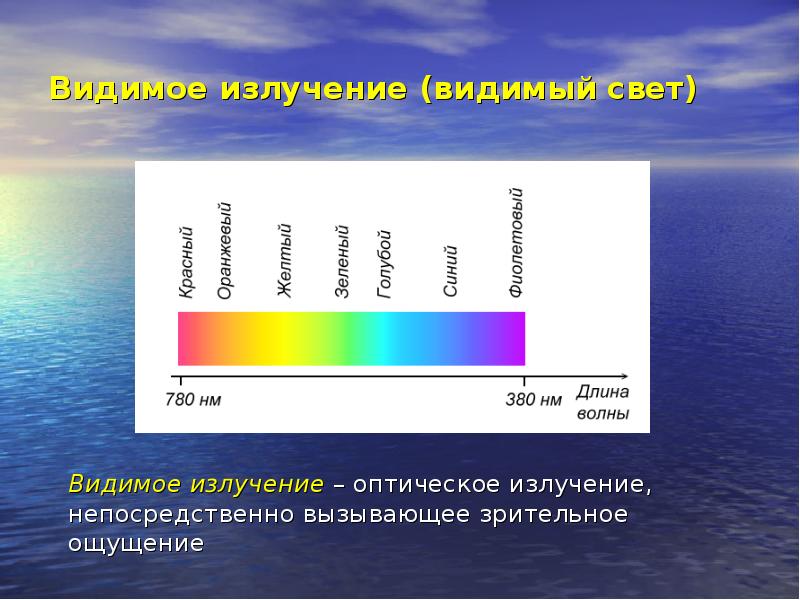

Видимое излучение (видимый свет)
Описание слайда:
Видимое излучение (видимый свет)

Слайд 10

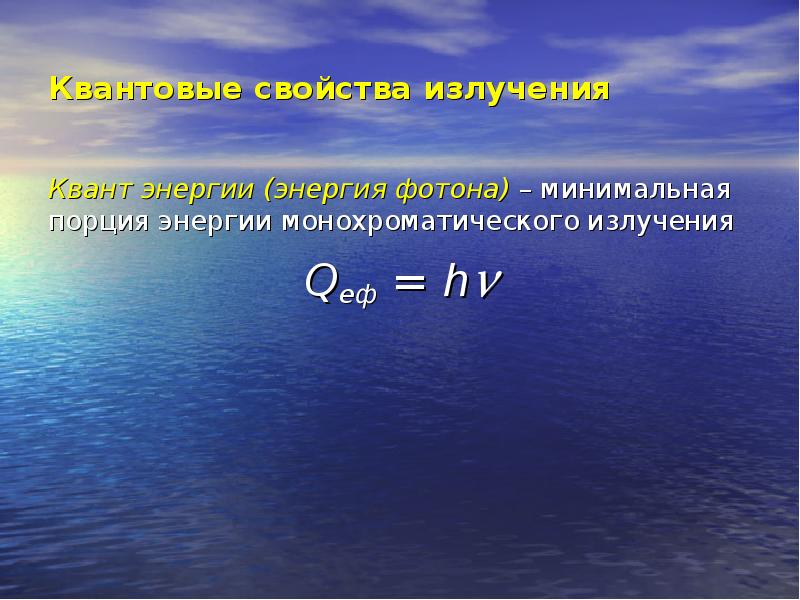

Квантовые свойства излучения Квант энергии (энергия фотона) – минимальная порция энергии монохроматического излучения Qeф = h
Описание слайда:
Квантовые свойства излучения Квант энергии (энергия фотона) – минимальная порция энергии монохроматического излучения Qeф = h

Слайд 11


Квантовые свойства излучения Квант энергии (энергия фотона) – минимальная порция энергии монохроматического излучения Qeф = h
Описание слайда:
Квантовые свойства излучения Квант энергии (энергия фотона) – минимальная порция энергии монохроматического излучения Qeф = h

Слайд 12

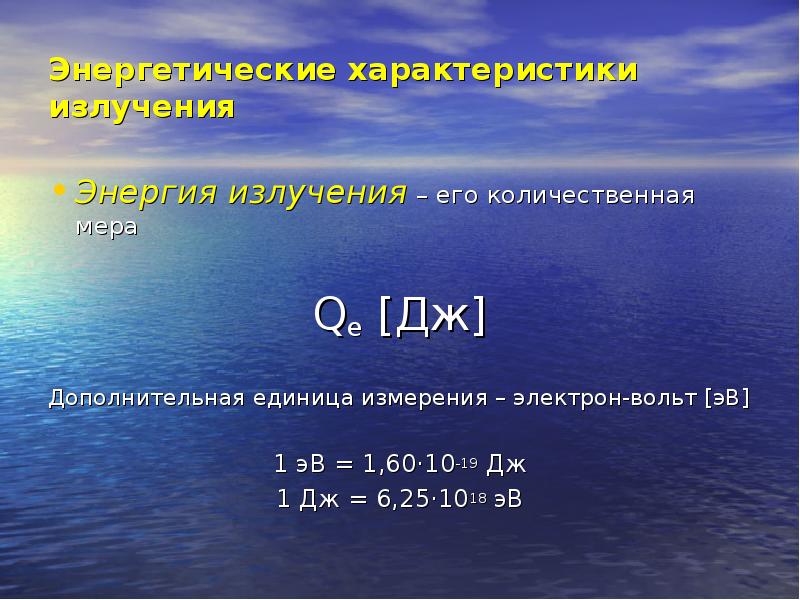

Энергетические характеристики излучения Энергия излучения – его количественная мера Qe [Дж] Дополнительная единица измерения – электрон-вольт [эВ] 1...
Описание слайда:
Энергетические характеристики излучения Энергия излучения – его количественная мера Qe [Дж] Дополнительная единица измерения – электрон-вольт [эВ] 1 эВ = 1,60·10-19 Дж 1 Дж = 6,25·1018 эВ

Слайд 13

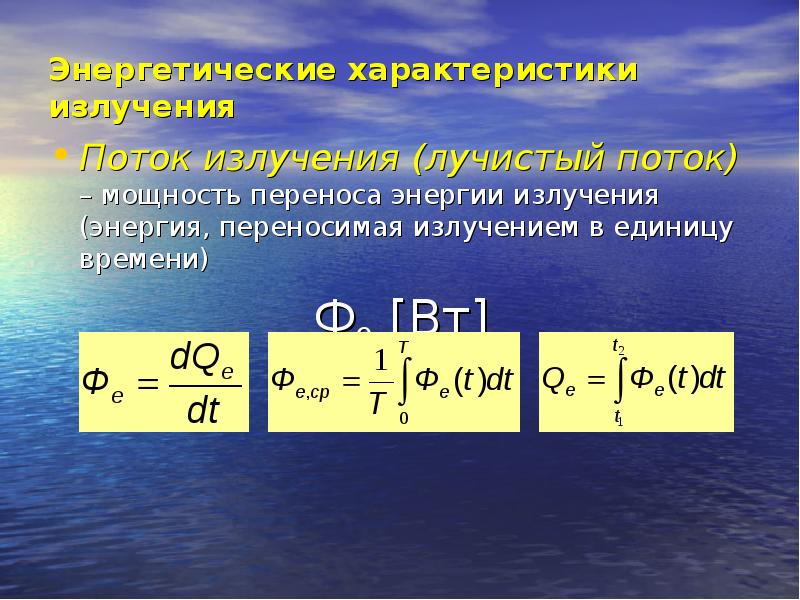

Энергетические характеристики излучения Поток излучения (лучистый поток) – мощность переноса энергии излучения (энергия, переносимая излучением в...
Описание слайда:
Энергетические характеристики излучения Поток излучения (лучистый поток) – мощность переноса энергии излучения (энергия, переносимая излучением в единицу времени) Фe [Вт]

Слайд 14

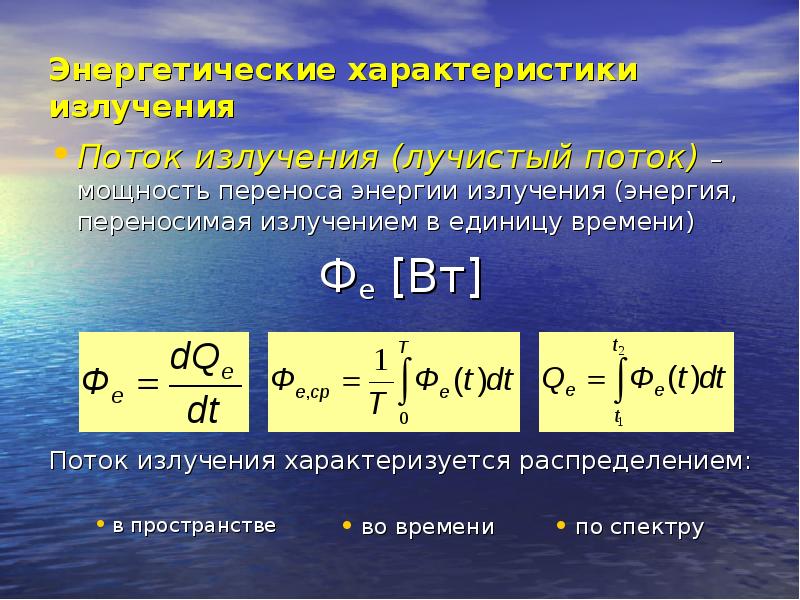

Энергетические характеристики излучения Поток излучения (лучистый поток) – мощность переноса энергии излучения (энергия, переносимая излучением в...
Описание слайда:
Энергетические характеристики излучения Поток излучения (лучистый поток) – мощность переноса энергии излучения (энергия, переносимая излучением в единицу времени) Фe [Вт] Поток излучения характеризуется распределением:

Слайд 15

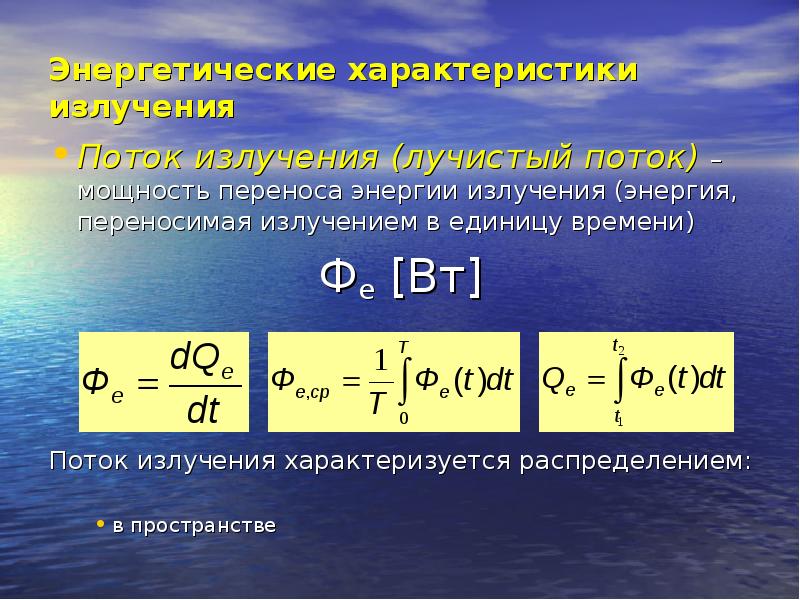

Энергетические характеристики излучения Поток излучения (лучистый поток) – мощность переноса энергии излучения (энергия, переносимая излучением в...
Описание слайда:
Энергетические характеристики излучения Поток излучения (лучистый поток) – мощность переноса энергии излучения (энергия, переносимая излучением в единицу времени) Фe [Вт] Поток излучения характеризуется распределением:

Слайд 16


Энергетические характеристики излучения Поток излучения (лучистый поток) – мощность переноса энергии излучения (энергия, переносимая излучением в...
Описание слайда:
Энергетические характеристики излучения Поток излучения (лучистый поток) – мощность переноса энергии излучения (энергия, переносимая излучением в единицу времени) Фe [Вт] Поток излучения характеризуется распределением:

Слайд 17


Энергетические характеристики излучения Поток излучения (лучистый поток) – мощность переноса энергии излучения (энергия, переносимая излучением в...
Описание слайда:
Энергетические характеристики излучения Поток излучения (лучистый поток) – мощность переноса энергии излучения (энергия, переносимая излучением в единицу времени) Фe [Вт] Поток излучения характеризуется распределением:

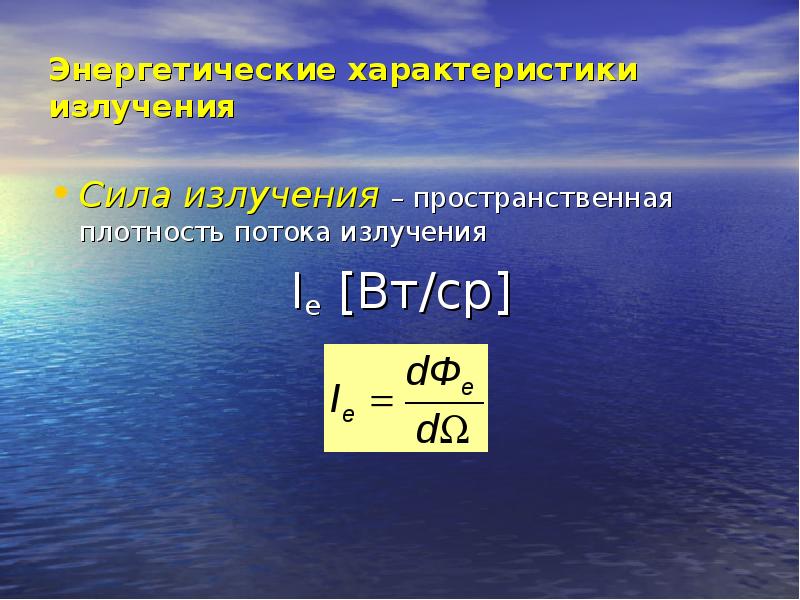

Слайд 18


Энергетические характеристики излучения Сила излучения – пространственная плотность потока излучения Ie [Вт/ср]
Описание слайда:
Энергетические характеристики излучения Сила излучения – пространственная плотность потока излучения Ie [Вт/ср]

Слайд 19

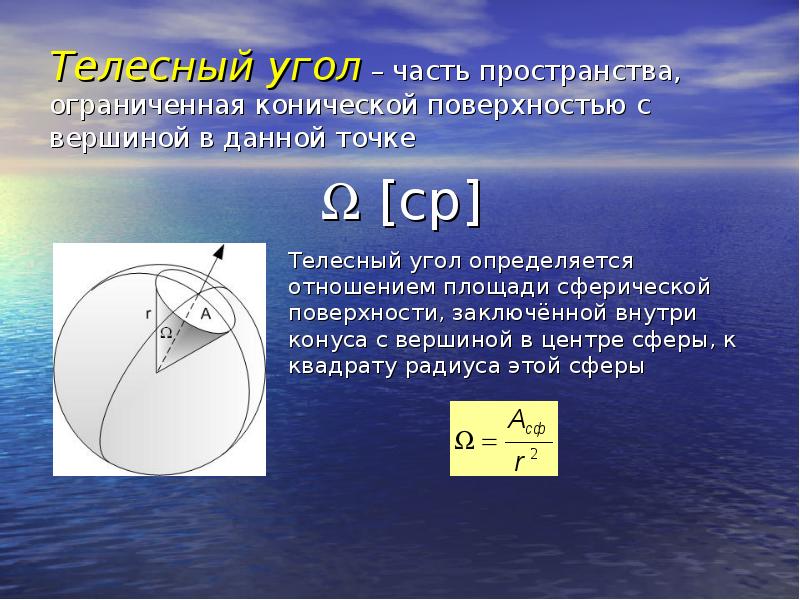

Телесный угол – часть пространства, ограниченная конической поверхностью с вершиной в данной точке Телесный угол – часть пространства, ограниченная...
Описание слайда:
Телесный угол – часть пространства, ограниченная конической поверхностью с вершиной в данной точке Телесный угол – часть пространства, ограниченная конической поверхностью с вершиной в данной точке  [ср]

Слайд 20


Для произвольной (несферической) поверхности Для произвольной (несферической) поверхности
Описание слайда:
Для произвольной (несферической) поверхности Для произвольной (несферической) поверхности

Слайд 21


Расчёт телесного угла Расчёт телесного угла
Описание слайда:
Расчёт телесного угла Расчёт телесного угла

Слайд 22

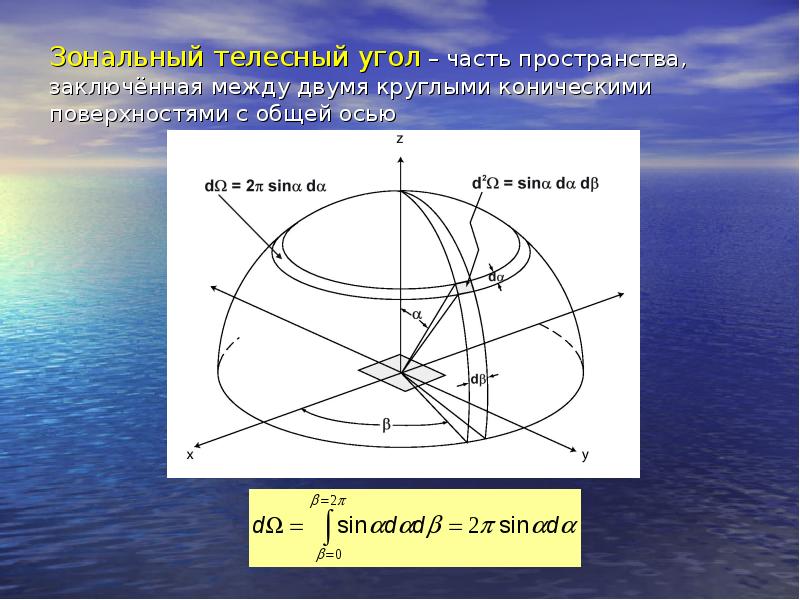

Зональный телесный угол – часть пространства, заключённая между двумя круглыми коническими поверхностями с общей осью Зональный телесный угол – часть...
Описание слайда:
Зональный телесный угол – часть пространства, заключённая между двумя круглыми коническими поверхностями с общей осью Зональный телесный угол – часть пространства, заключённая между двумя круглыми коническими поверхностями с общей осью

Слайд 23


Точечный источник излучения – излучатель, размеры которого намного меньше расстояния от него до данной точки Точечный источник излучения –...
Описание слайда:
Точечный источник излучения – излучатель, размеры которого намного меньше расстояния от него до данной точки Точечный источник излучения – излучатель, размеры которого намного меньше расстояния от него до данной точки

Слайд 24

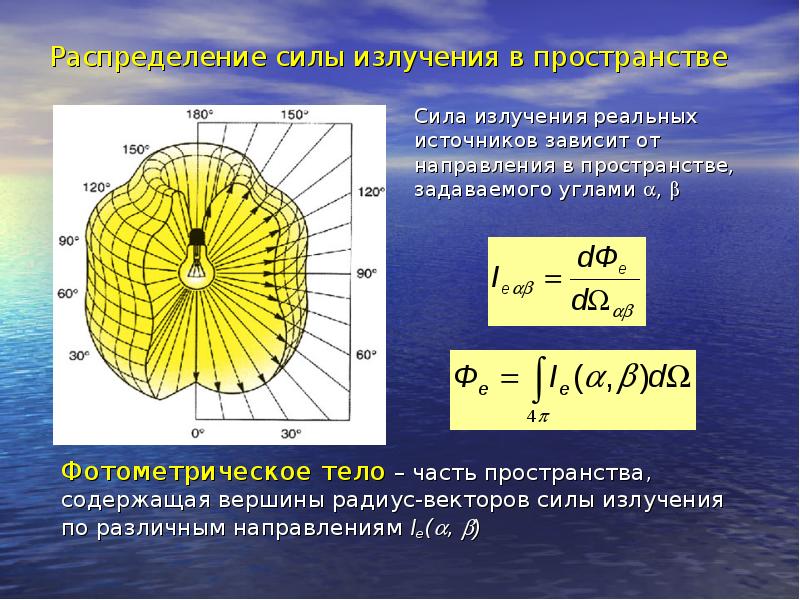

Распределение силы излучения в пространстве Распределение силы излучения в пространстве
Описание слайда:
Распределение силы излучения в пространстве Распределение силы излучения в пространстве

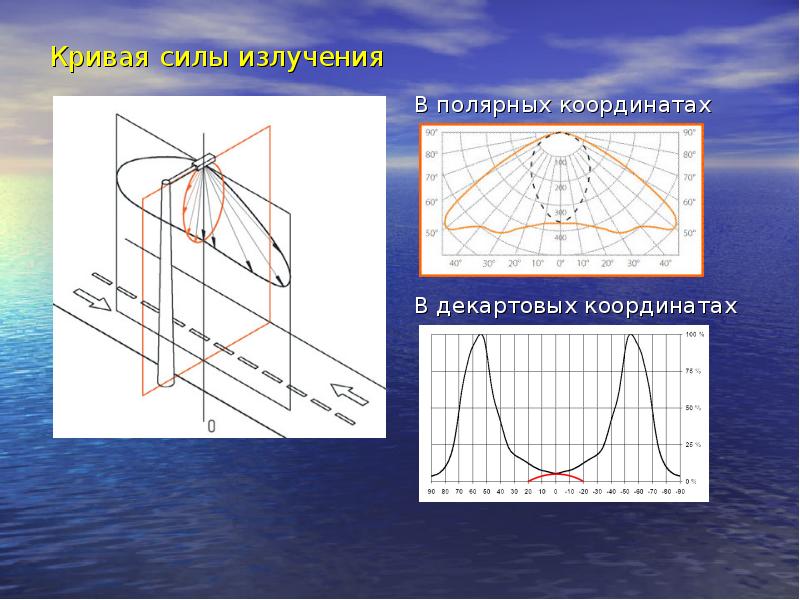

Слайд 25


Кривая силы излучения Кривая силы излучения
Описание слайда:
Кривая силы излучения Кривая силы излучения

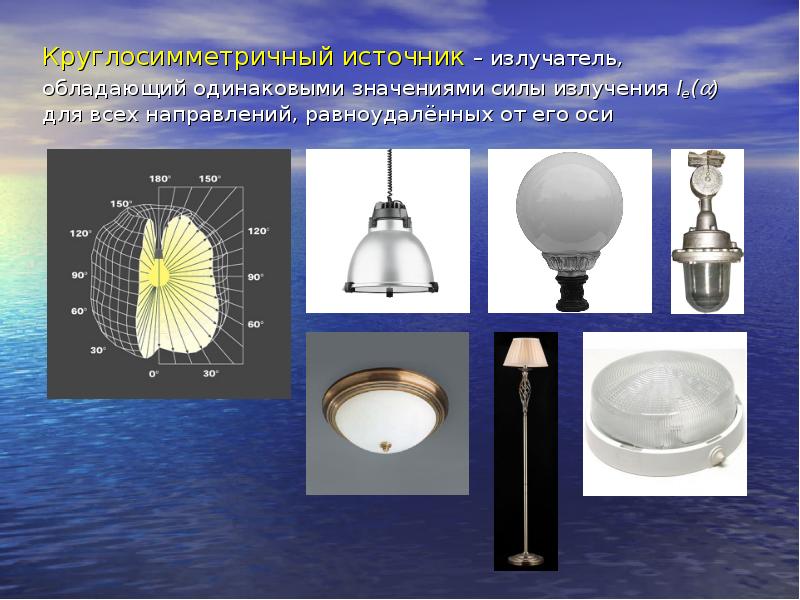

Слайд 26


Основы светотехники, слайд №26
Описание слайда:

Слайд 27

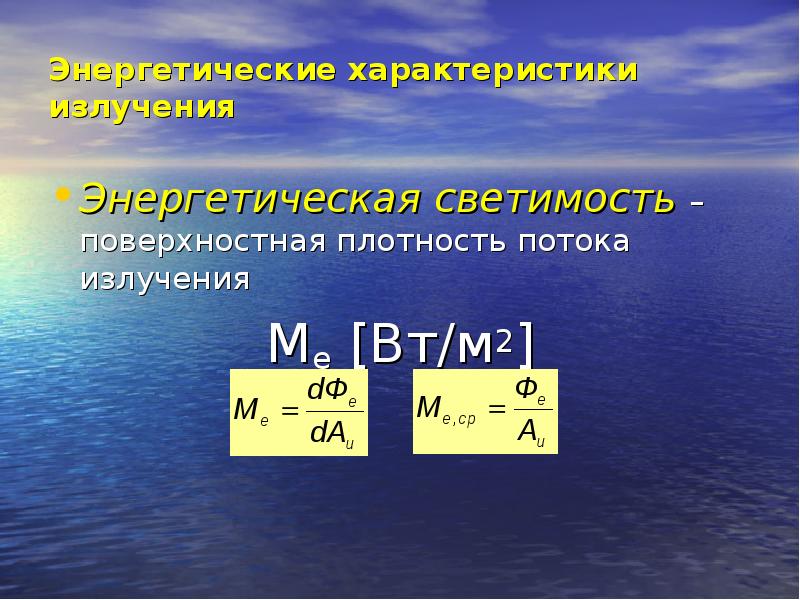

Энергетические характеристики излучения Энергетическая светимость – поверхностная плотность потока излучения Me [Вт/м2]
Описание слайда:
Энергетические характеристики излучения Энергетическая светимость – поверхностная плотность потока излучения Me [Вт/м2]

Слайд 28

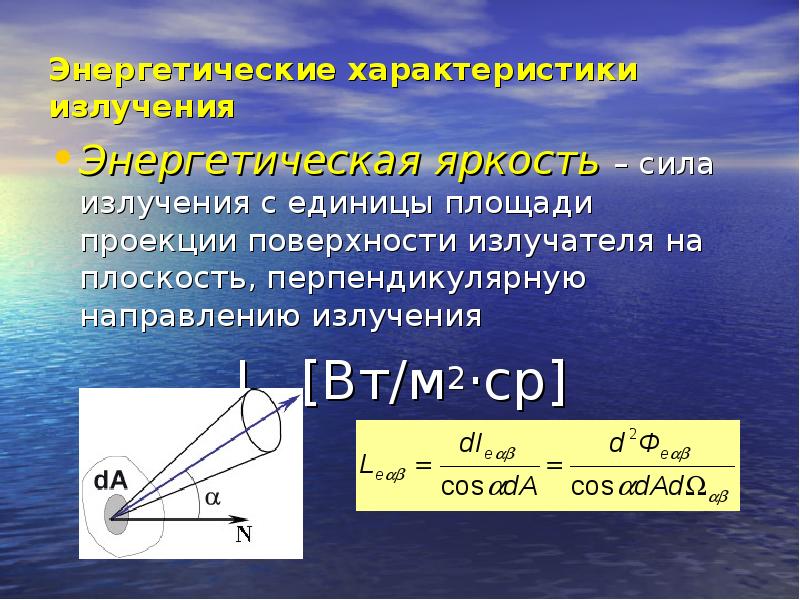

Энергетические характеристики излучения Энергетическая яркость – сила излучения с единицы площади проекции поверхности излучателя на плоскость,...
Описание слайда:
Энергетические характеристики излучения Энергетическая яркость – сила излучения с единицы площади проекции поверхности излучателя на плоскость, перпендикулярную направлению излучения Le [Вт/м2·ср]

Слайд 29

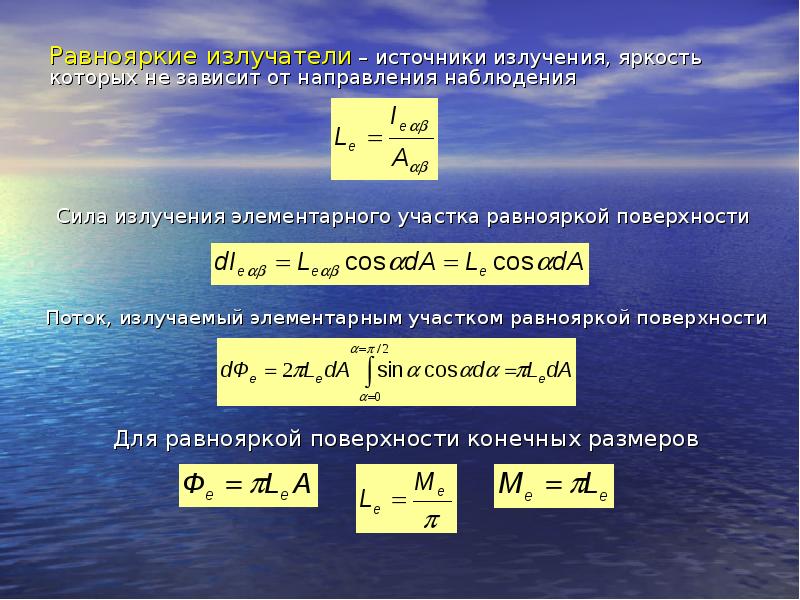

Равнояркие излучатели – источники излучения, яркость которых не зависит от направления наблюдения Равнояркие излучатели – источники излучения,...
Описание слайда:
Равнояркие излучатели – источники излучения, яркость которых не зависит от направления наблюдения Равнояркие излучатели – источники излучения, яркость которых не зависит от направления наблюдения

Слайд 30

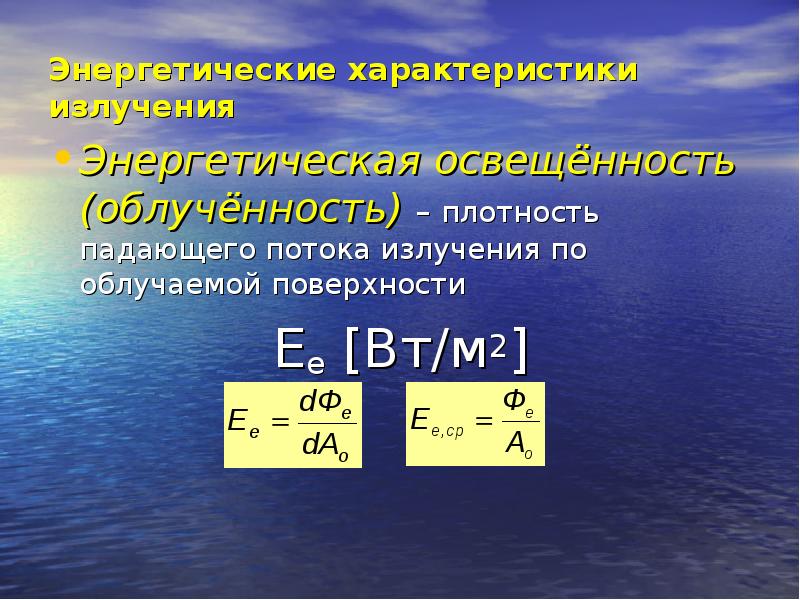

Энергетические характеристики излучения Энергетическая освещённость (облучённость) – плотность падающего потока излучения по облучаемой поверхности...
Описание слайда:
Энергетические характеристики излучения Энергетическая освещённость (облучённость) – плотность падающего потока излучения по облучаемой поверхности Ee [Вт/м2]

Слайд 31

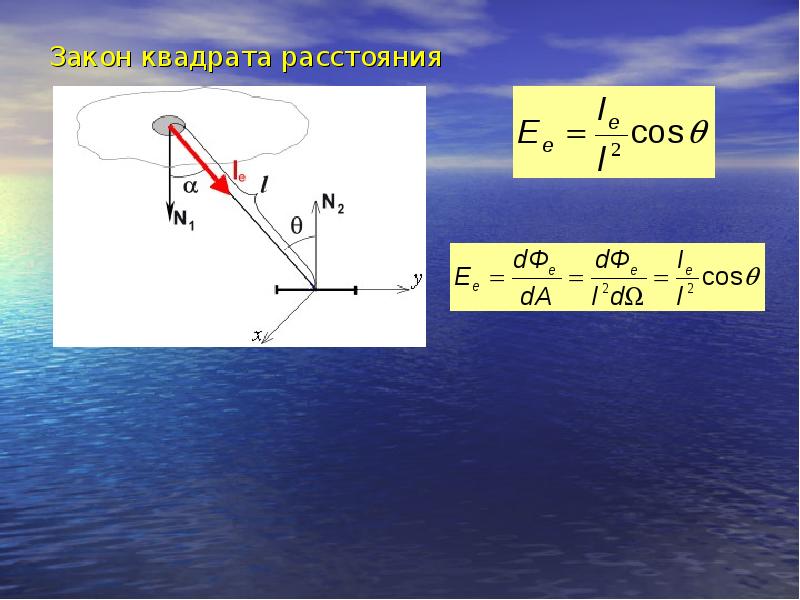

Закон квадрата расстояния Закон квадрата расстояния
Описание слайда:
Закон квадрата расстояния Закон квадрата расстояния

Слайд 32

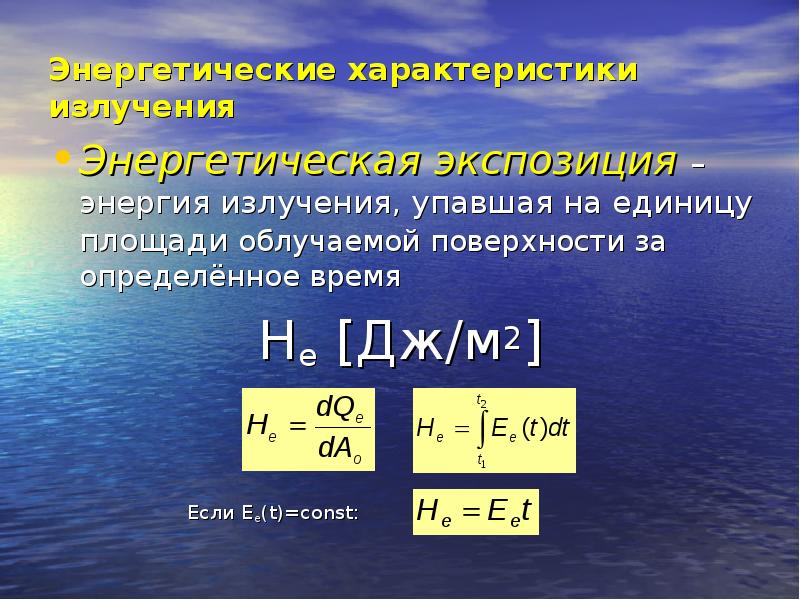

Энергетические характеристики излучения Энергетическая экспозиция – энергия излучения, упавшая на единицу площади облучаемой поверхности за...
Описание слайда:
Энергетические характеристики излучения Энергетическая экспозиция – энергия излучения, упавшая на единицу площади облучаемой поверхности за определённое время He [Дж/м2]

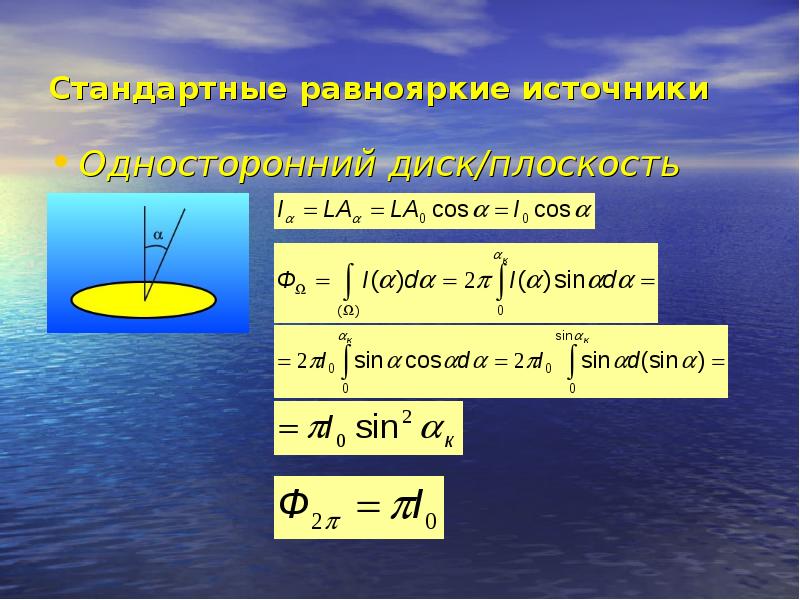

Слайд 33

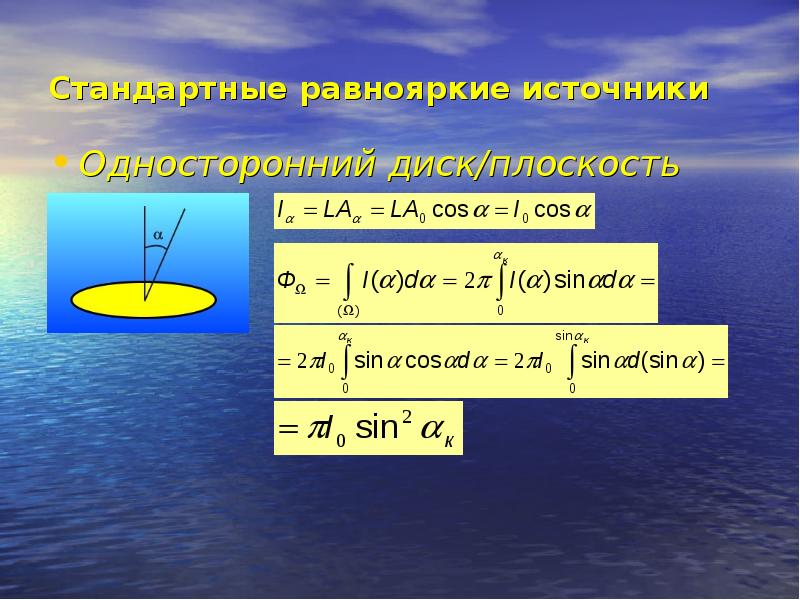

Стандартные равнояркие источники Односторонний диск/плоскость
Описание слайда:
Стандартные равнояркие источники Односторонний диск/плоскость

Слайд 34


Стандартные равнояркие источники Односторонний диск/плоскость
Описание слайда:
Стандартные равнояркие источники Односторонний диск/плоскость

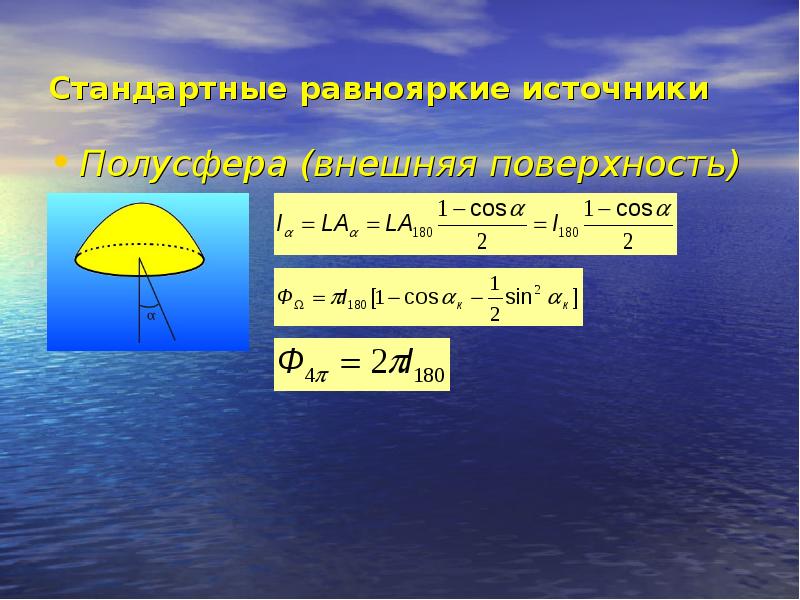

Слайд 35

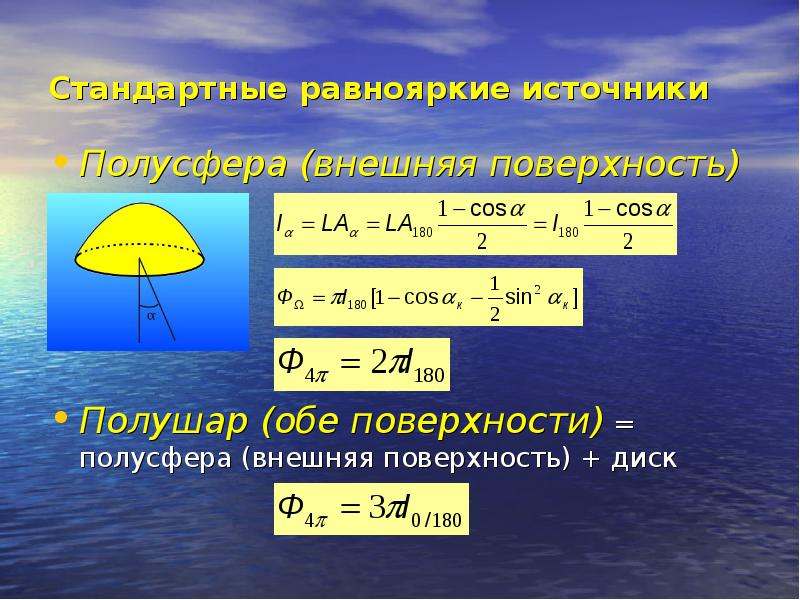

Стандартные равнояркие источники Полусфера (внешняя поверхность)
Описание слайда:
Стандартные равнояркие источники Полусфера (внешняя поверхность)

Слайд 36


Стандартные равнояркие источники Полусфера (внешняя поверхность) Полушар (обе поверхности) = полусфера (внешняя поверхность) + диск
Описание слайда:
Стандартные равнояркие источники Полусфера (внешняя поверхность) Полушар (обе поверхности) = полусфера (внешняя поверхность) + диск

Слайд 37

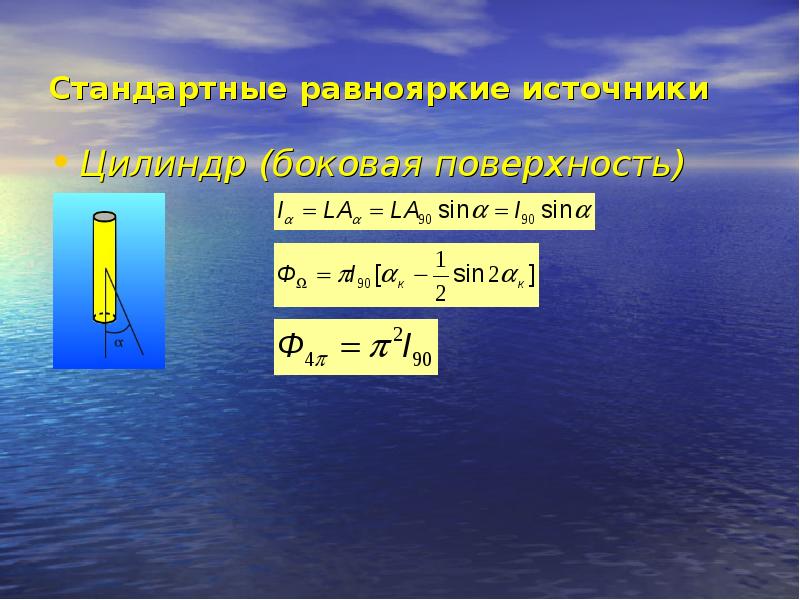

Стандартные равнояркие источники Цилиндр (боковая поверхность)
Описание слайда:
Стандартные равнояркие источники Цилиндр (боковая поверхность)

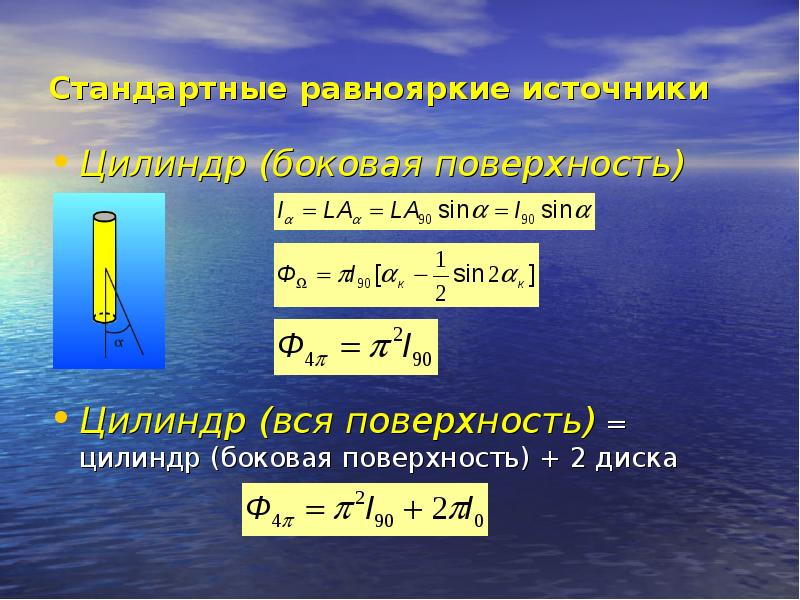

Слайд 38


Стандартные равнояркие источники Цилиндр (боковая поверхность) Цилиндр (вся поверхность) = цилиндр (боковая поверхность) + 2 диска
Описание слайда:
Стандартные равнояркие источники Цилиндр (боковая поверхность) Цилиндр (вся поверхность) = цилиндр (боковая поверхность) + 2 диска

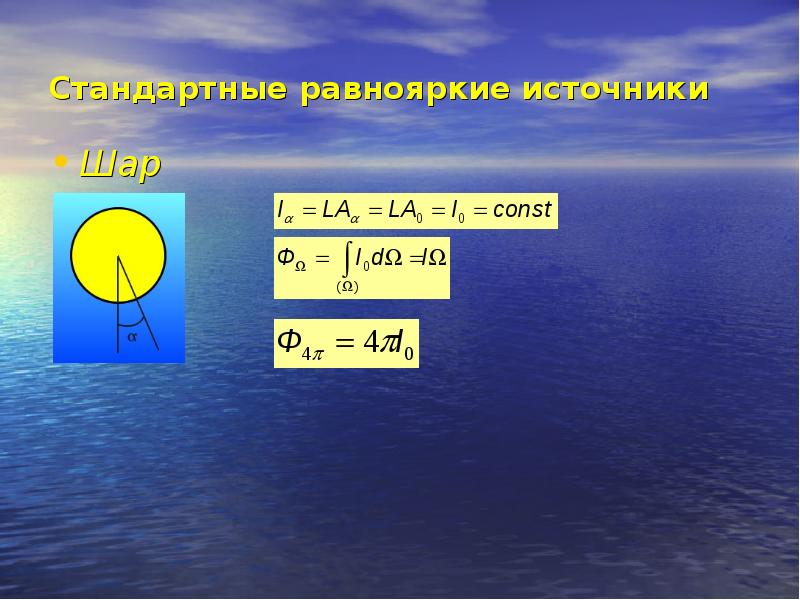

Слайд 39


Стандартные равнояркие источники Шар
Описание слайда:
Стандартные равнояркие источники Шар
