Слайд 1

Описание слайда:

Оптические измерения Лекция 2

Слайд 2

Описание слайда:

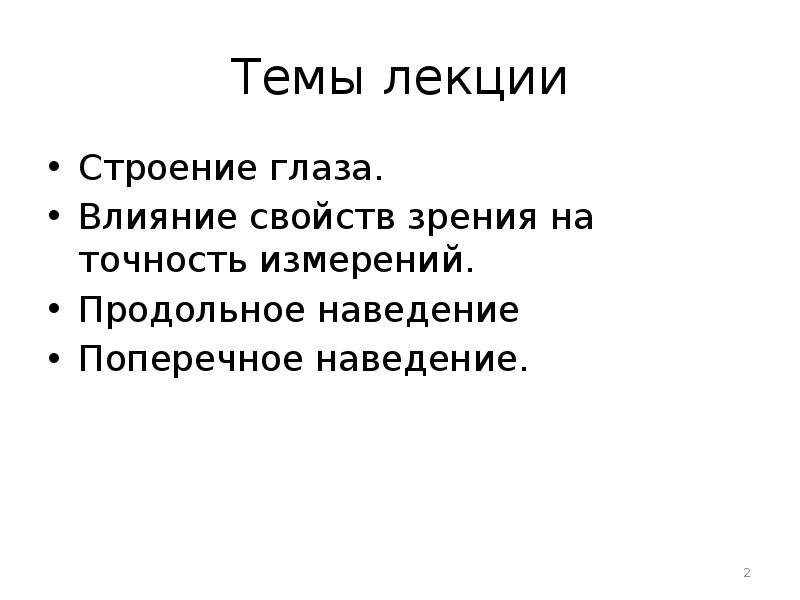

Темы лекции Строение глаза. Влияние свойств зрения на точность измерений. Продольное наведение Поперечное наведение.

Слайд 3

Описание слайда:

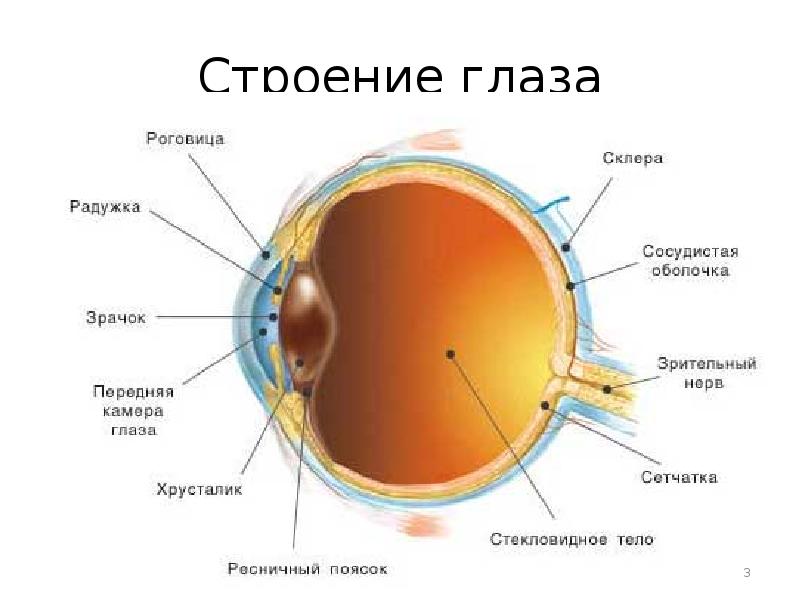

Строение глаза

Слайд 4

Описание слайда:

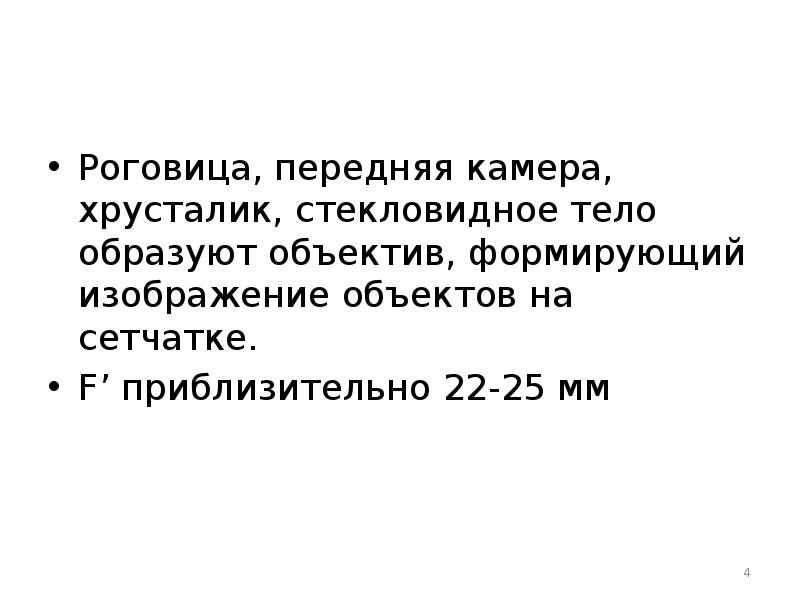

Роговица, передняя камера, хрусталик, стекловидное тело образуют объектив, формирующий изображение объектов на сетчатке. F’ приблизительно 22-25 мм

Слайд 5

Описание слайда:

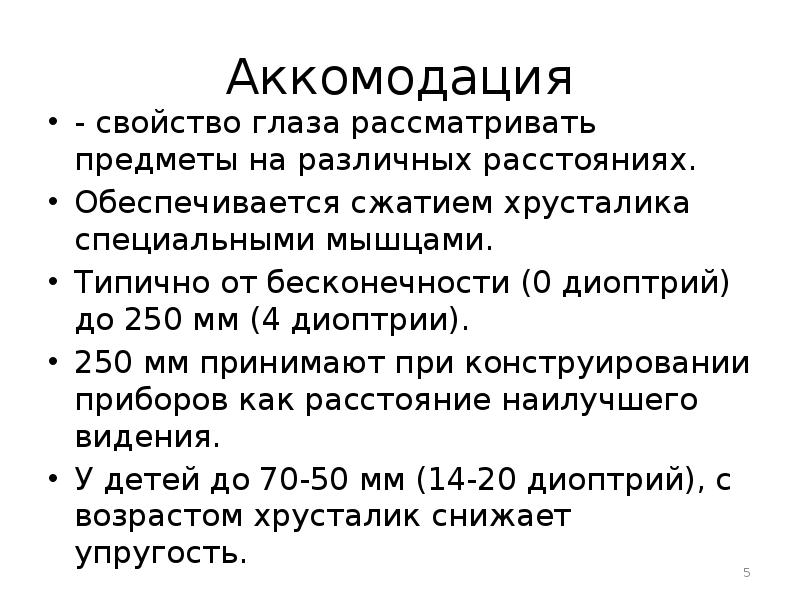

Аккомодация - свойство глаза рассматривать предметы на различных расстояниях. Обеспечивается сжатием хрусталика специальными мышцами. Типично от бесконечности (0 диоптрий) до 250 мм (4 диоптрии). 250 мм принимают при конструировании приборов как расстояние наилучшего видения. У детей до 70-50 мм (14-20 диоптрий), с возрастом хрусталик снижает упругость.

Слайд 6

Описание слайда:

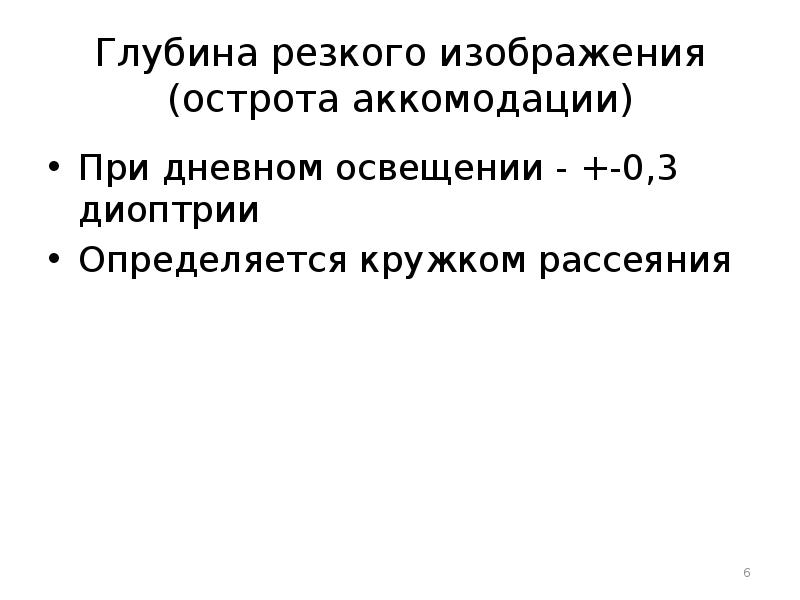

Глубина резкого изображения (острота аккомодации) При дневном освещении - +-0,3 диоптрии Определяется кружком рассеяния

Слайд 7

Описание слайда:

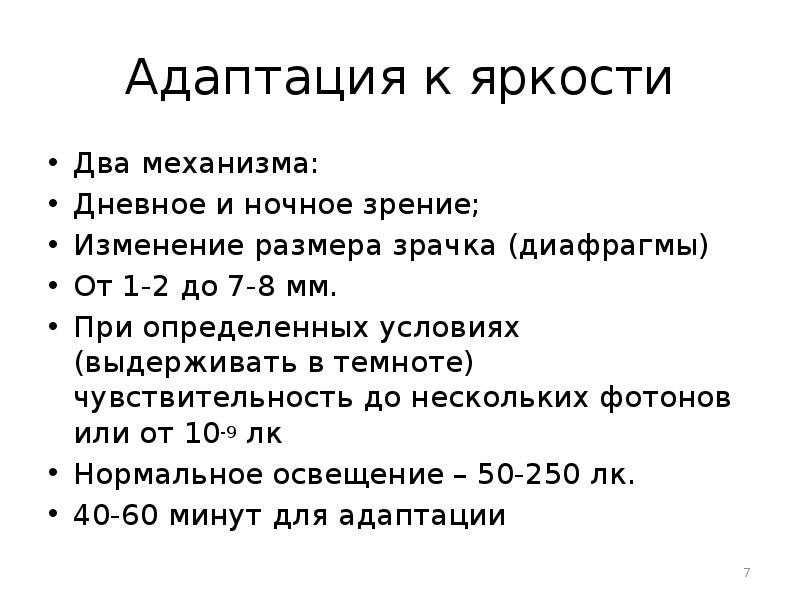

Адаптация к яркости Два механизма: Дневное и ночное зрение; Изменение размера зрачка (диафрагмы) От 1-2 до 7-8 мм. При определенных условиях (выдерживать в темноте) чувствительность до нескольких фотонов или от 10-9 лк Нормальное освещение – 50-250 лк. 40-60 минут для адаптации

Слайд 8

Описание слайда:

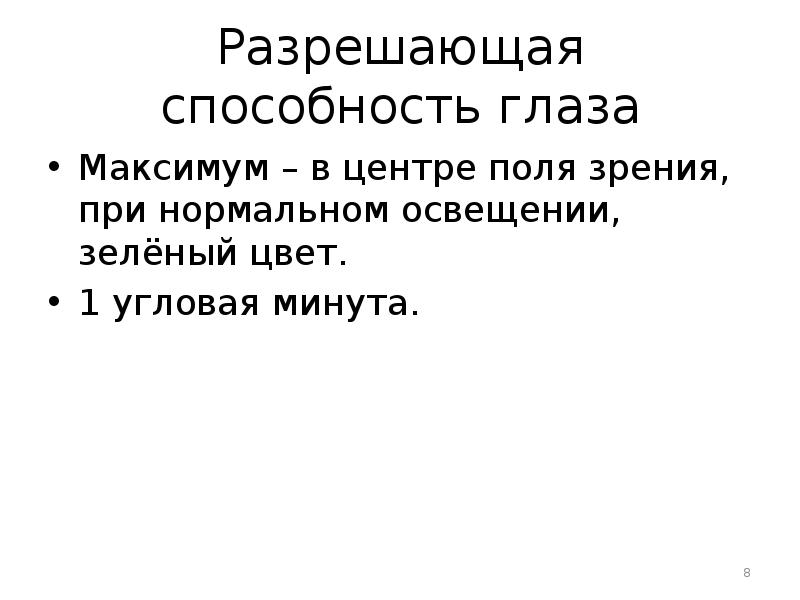

Разрешающая способность глаза Максимум – в центре поля зрения, при нормальном освещении, зелёный цвет. 1 угловая минута.

Слайд 9

Описание слайда:

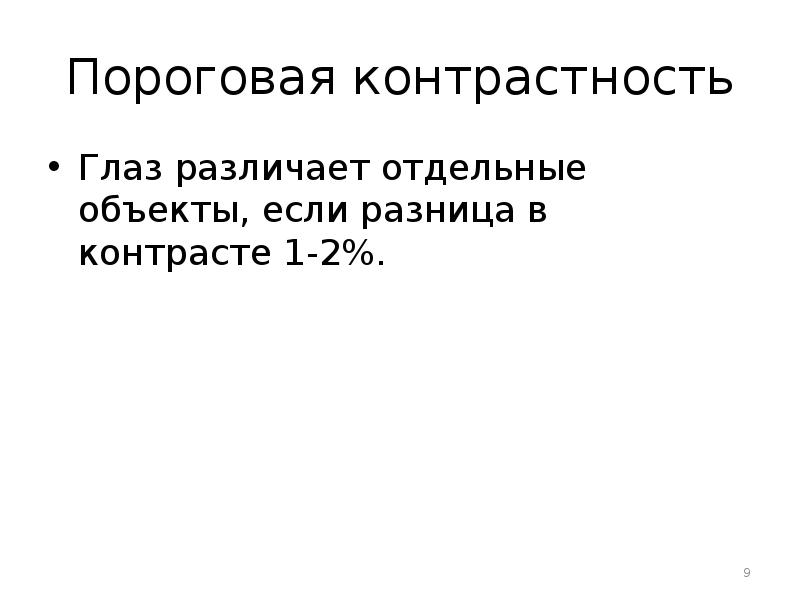

Пороговая контрастность Глаз различает отдельные объекты, если разница в контрасте 1-2%.

Слайд 10

Описание слайда:

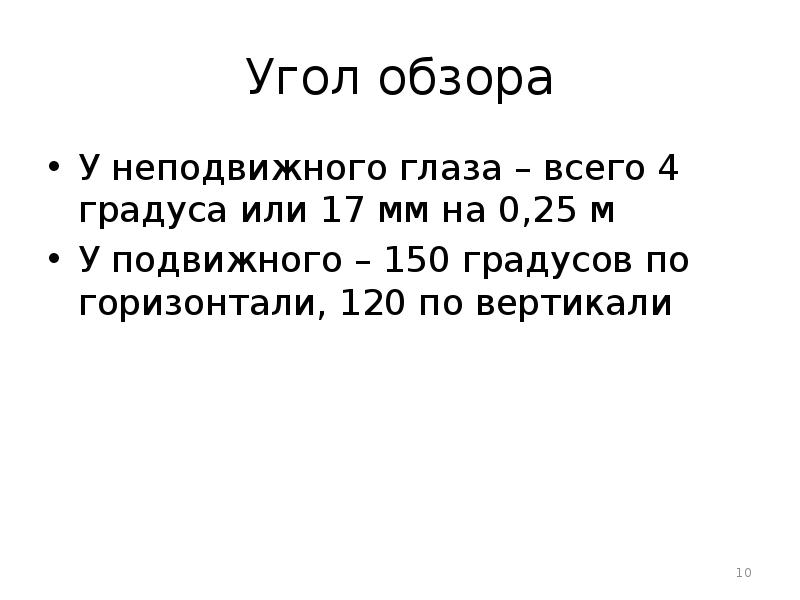

Угол обзора У неподвижного глаза – всего 4 градуса или 17 мм на 0,25 м У подвижного – 150 градусов по горизонтали, 120 по вертикали

Слайд 11

Описание слайда:

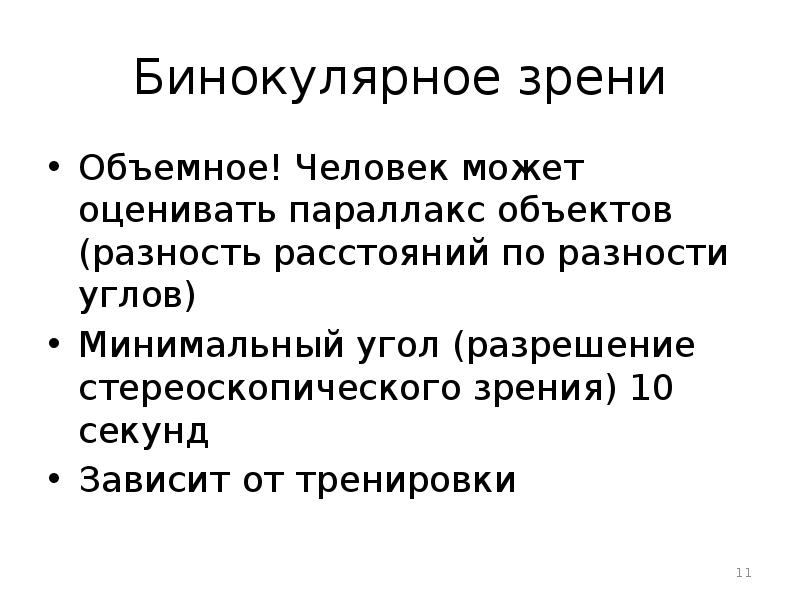

Бинокулярное зрени Объемное! Человек может оценивать параллакс объектов (разность расстояний по разности углов) Минимальный угол (разрешение стереоскопического зрения) 10 секунд Зависит от тренировки

Слайд 12

Описание слайда:

Поперечное наведение Основное для оптических приборов! Совмещение маркера с делением на шкале Совмещение перекрестия с объектом

Слайд 13

Описание слайда:

Виды поперечного наведения Совмещение тонкого штриха с толстым 1-2 угловые минуты

Слайд 14

Описание слайда:

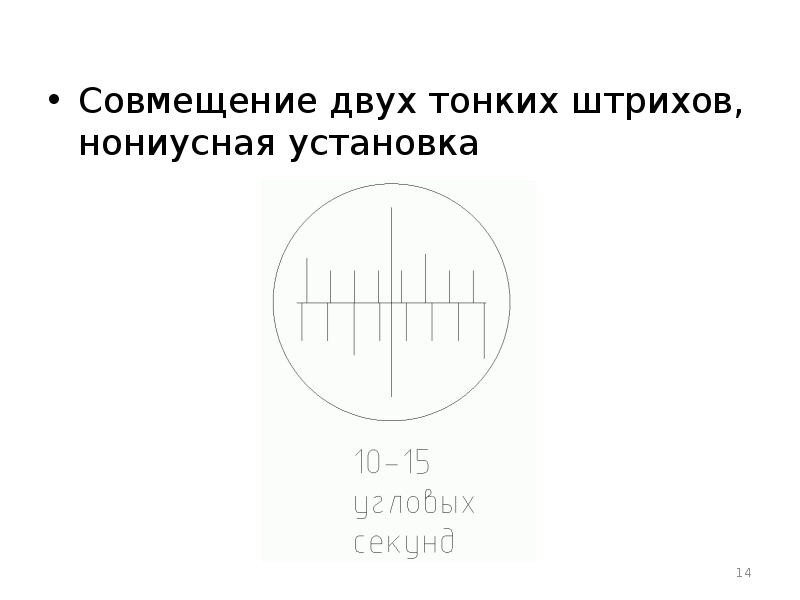

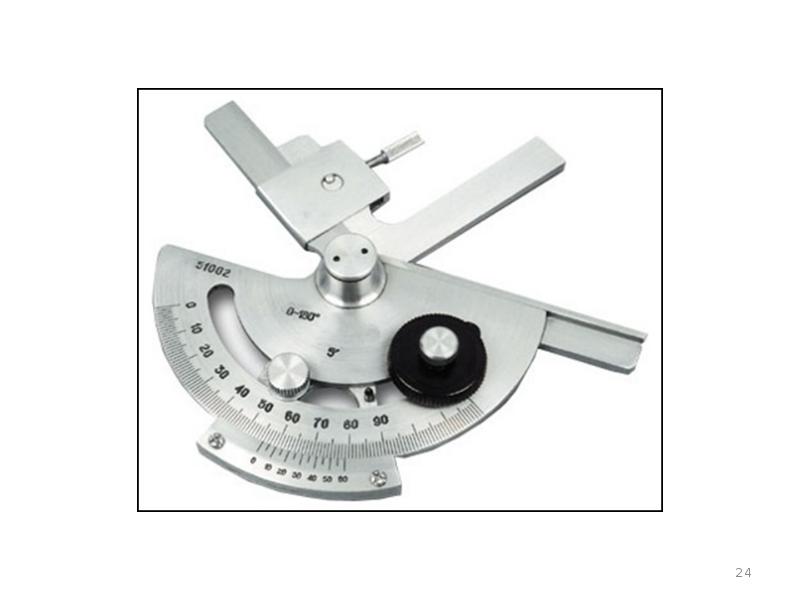

Совмещение двух тонких штрихов, нониусная установка

Слайд 15

Описание слайда:

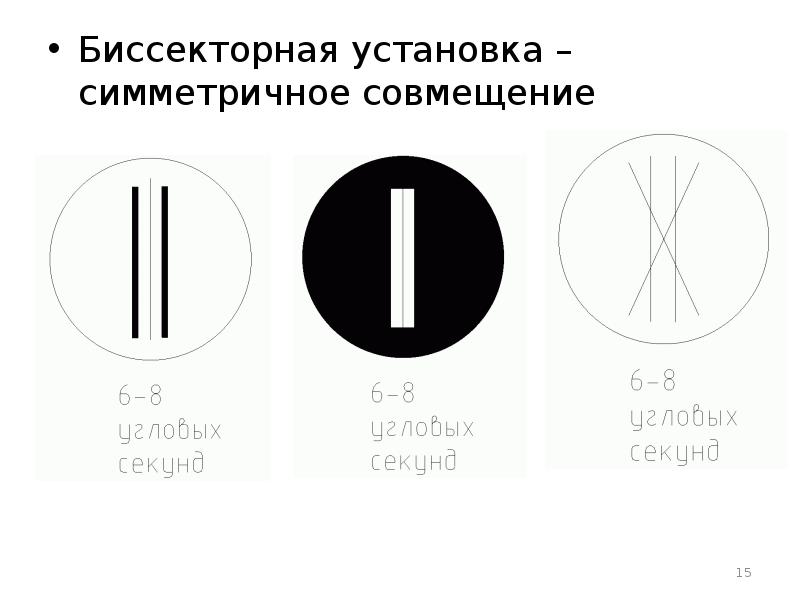

Биссекторная установка – симметричное совмещение

Слайд 16

Описание слайда:

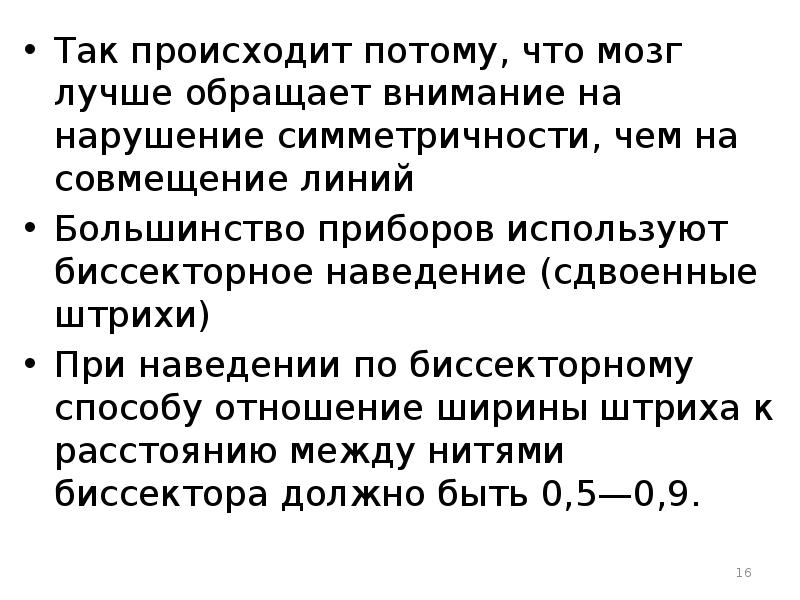

Так происходит потому, что мозг лучше обращает внимание на нарушение симметричности, чем на совмещение линий Большинство приборов используют биссекторное наведение (сдвоенные штрихи) При наведении по биссекторному способу отношение ширины штриха к расстоянию между нитями биссектора должно быть 0,5—0,9.

Слайд 17

Описание слайда:

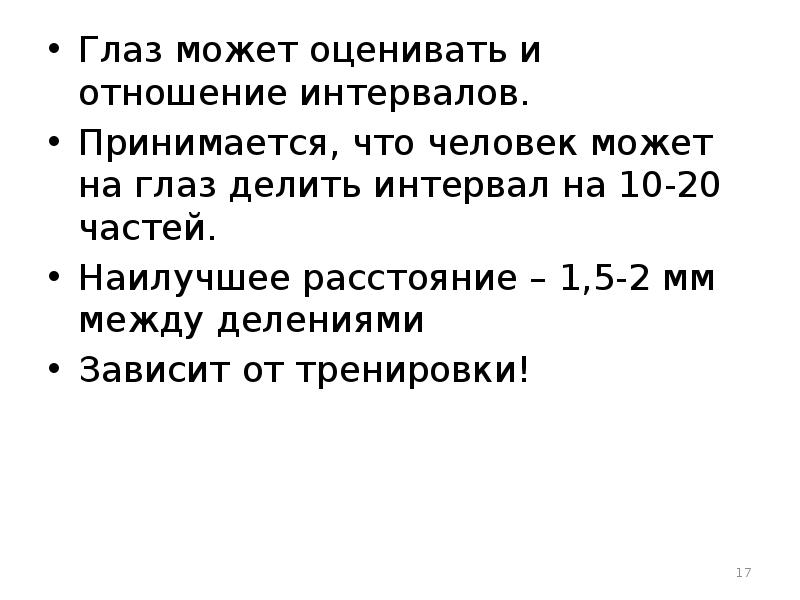

Глаз может оценивать и отношение интервалов. Принимается, что человек может на глаз делить интервал на 10-20 частей. Наилучшее расстояние – 1,5-2 мм между делениями Зависит от тренировки!

Слайд 18

Описание слайда:

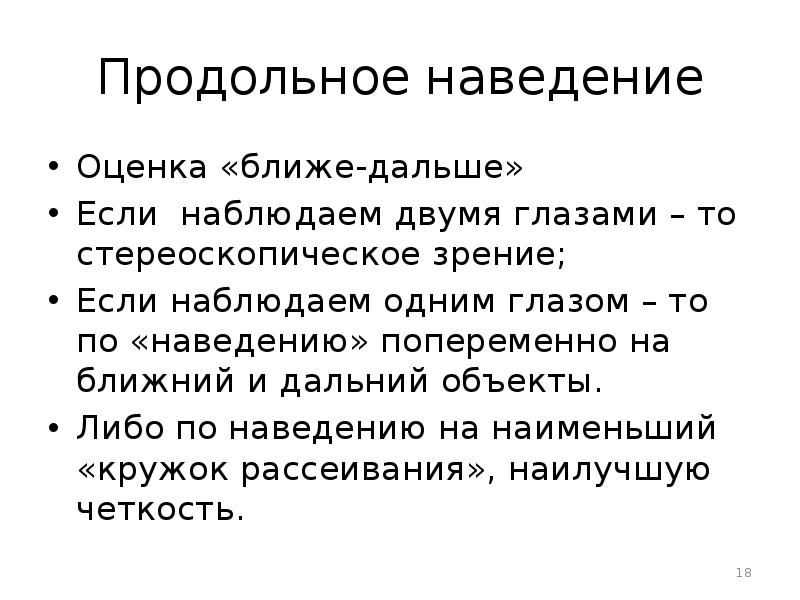

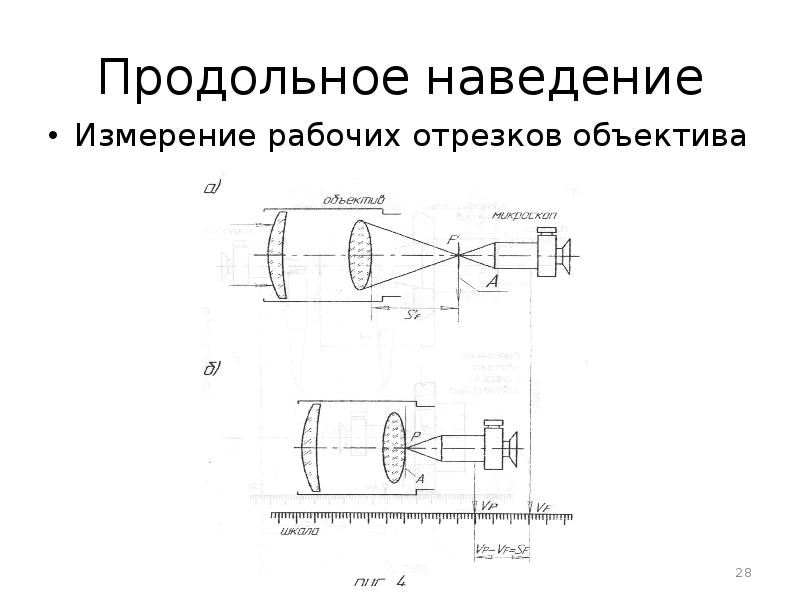

Продольное наведение Оценка «ближе-дальше» Если наблюдаем двумя глазами – то стереоскопическое зрение; Если наблюдаем одним глазом – то по «наведению» попеременно на ближний и дальний объекты. Либо по наведению на наименьший «кружок рассеивания», наилучшую четкость.

Слайд 19

Описание слайда:

Для микроскопа – чем меньше фокусное расстояние объектива, т.е. чем больше увеличение, тем точнее продольное наведение. При наличии сетки точность продольной установки как зрительной трубы, так и микроскопа характеризуется выражением и зависит от длины волны света λ и апертурного угла σ

Слайд 20

Описание слайда:

Апертурный угол в данном случае - это угол, под которым лучи входят в объектив микроскопа или окуляр зрительной трубы tg σ = D/2f’ f‘ – фокусное расстояние, D - диаметр объектива

Слайд 21

Описание слайда:

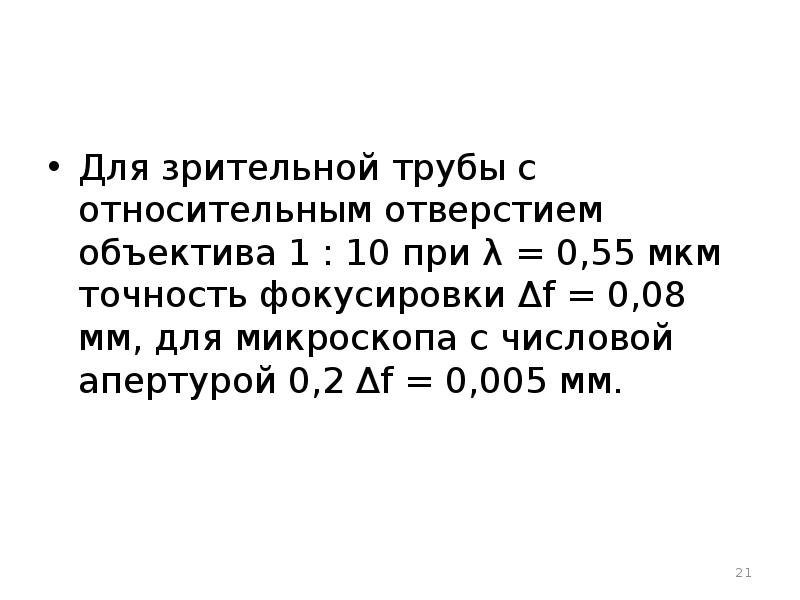

Для зрительной трубы с относительным отверстием объектива 1 : 10 при λ = 0,55 мкм точность фокусировки Δf = 0,08 мм, для микроскопа с числовой апертурой 0,2 Δf = 0,005 мм.

Слайд 22

Описание слайда:

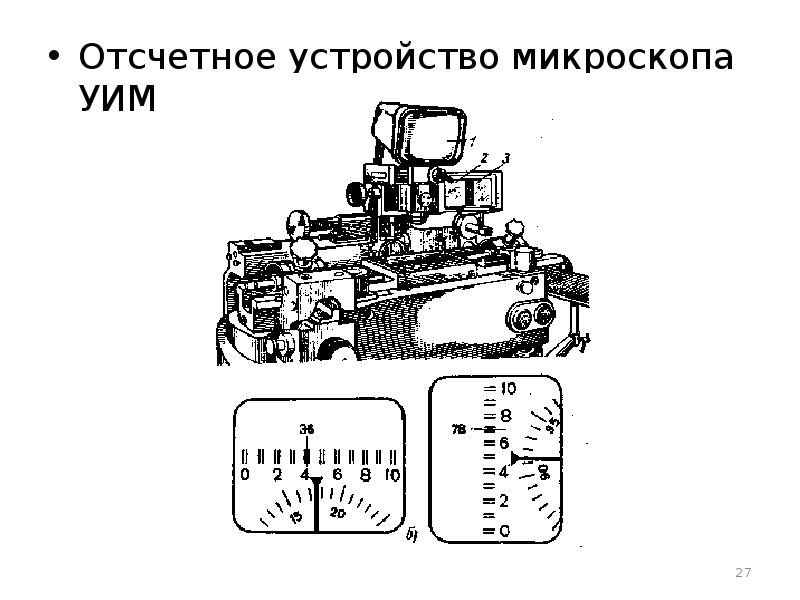

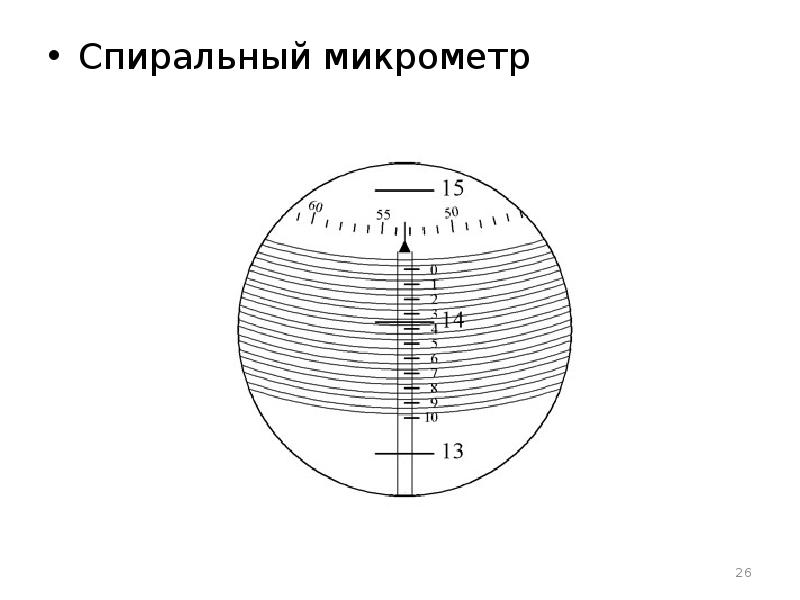

Приборы, в которых применяются данные виды наведений Совмещение тонкого штриха с толстым или тонкого штриха с краем объекта – практически во всех случаях измерения линейных размеров или наведения на точку.
