Слайд 1

Описание слайда:

Лекция 17 Оптические измерения

Слайд 2

Описание слайда:

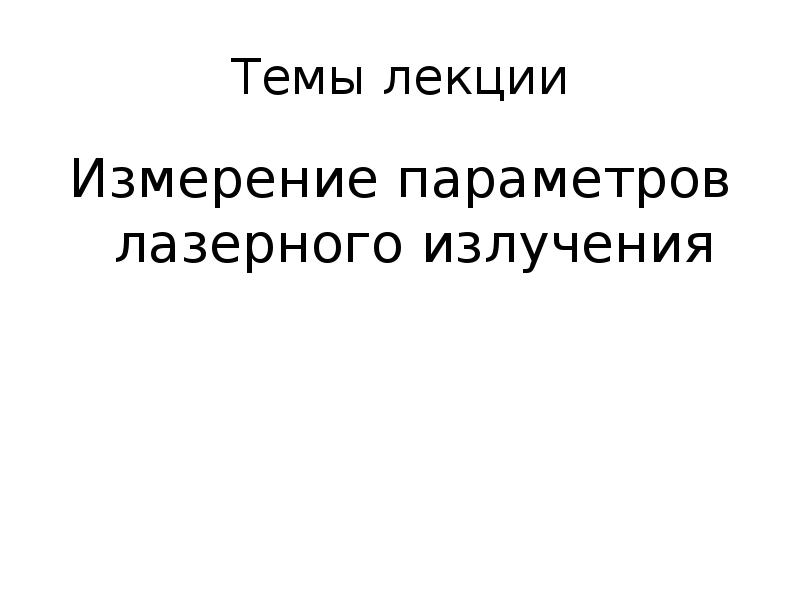

Темы лекции Измерение параметров лазерного излучения

Слайд 3

Описание слайда:

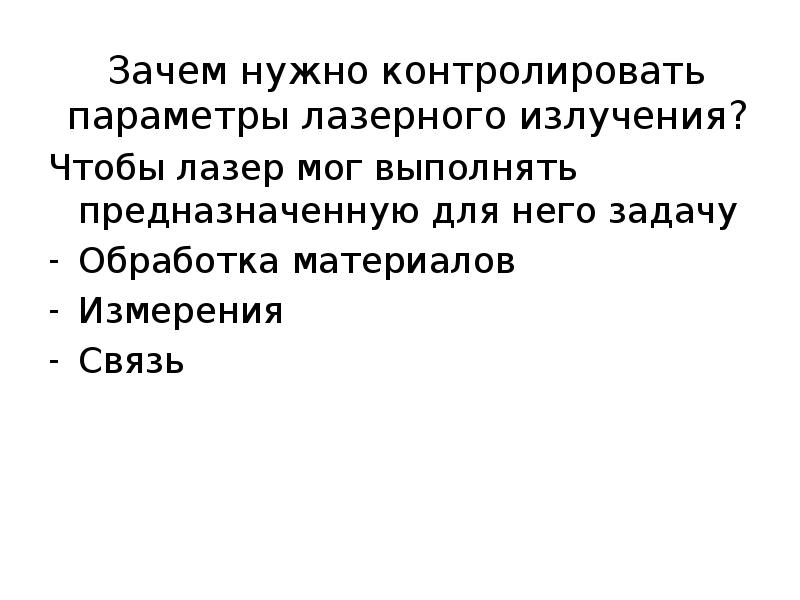

Зачем нужно контролировать параметры лазерного излучения? Чтобы лазер мог выполнять предназначенную для него задачу Обработка материалов Измерения Связь

Слайд 4

Описание слайда:

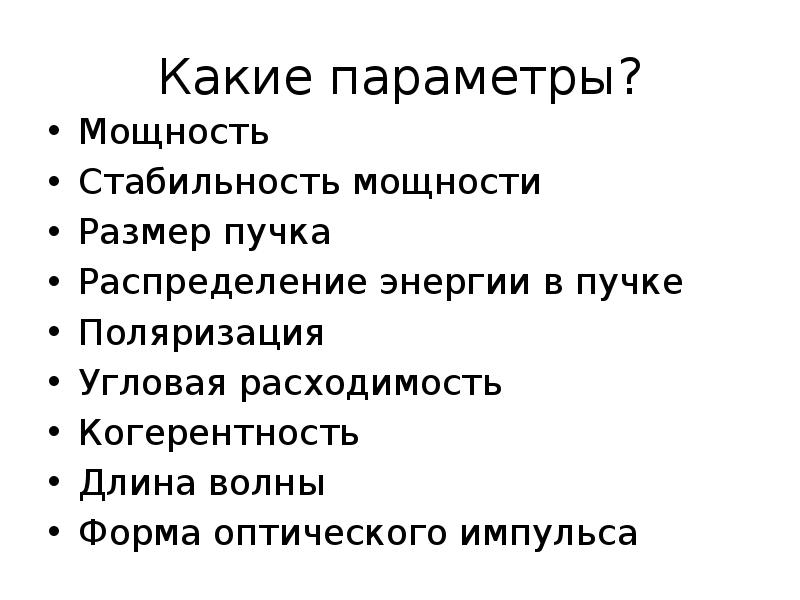

Какие параметры? Мощность Стабильность мощности Размер пучка Распределение энергии в пучке Поляризация Угловая расходимость Когерентность Длина волны Форма оптического импульса

Слайд 5

Описание слайда:

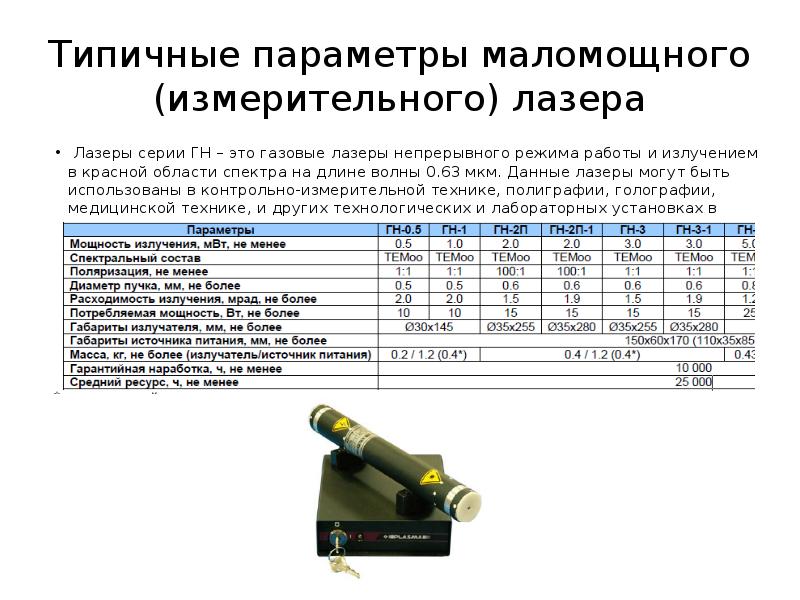

Типичные параметры маломощного (измерительного) лазера Лазеры серии ГН – это газовые лазеры непрерывного режима работы и излучением в красной области спектра на длине волны 0.63 мкм. Данные лазеры могут быть использованы в контрольно-измерительной технике, полиграфии, голографии, медицинской технике, и других технологических и лабораторных установках в качестве источников когерентного монохроматического излучения.

Слайд 6

Описание слайда:

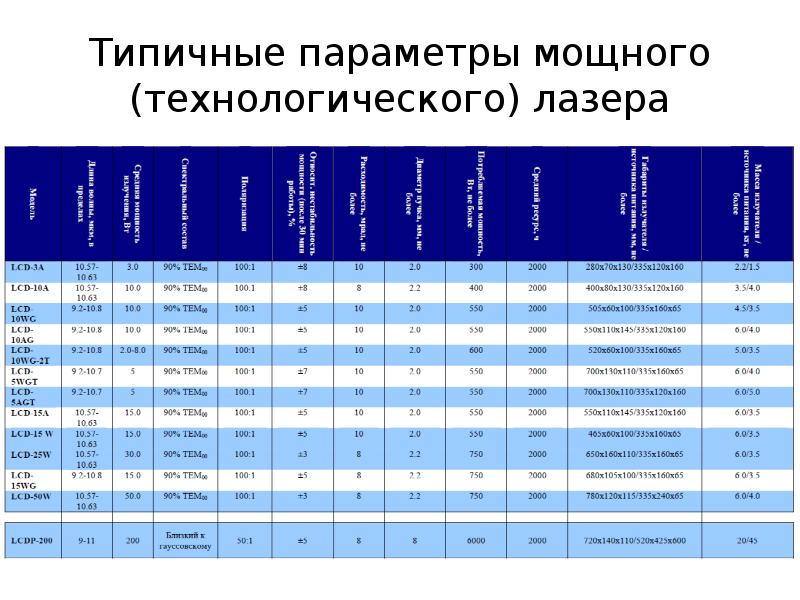

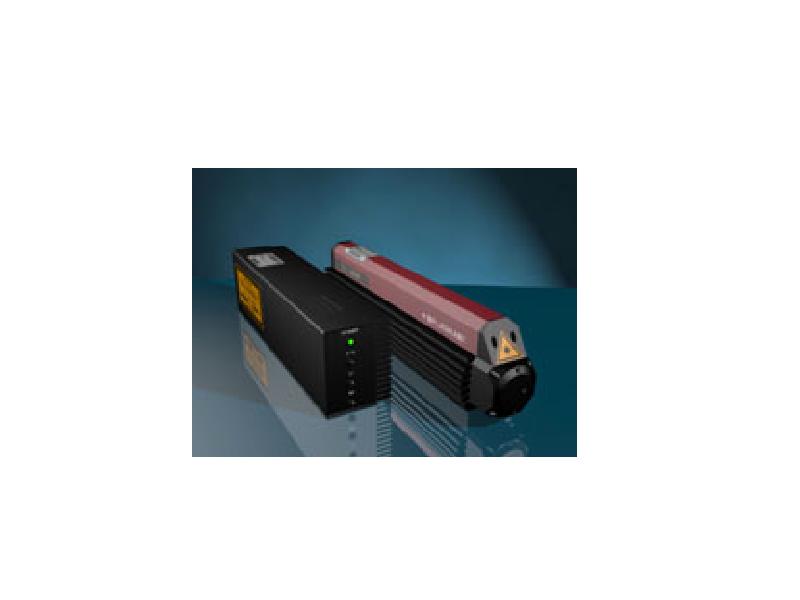

Типичные параметры мощного (технологического) лазера

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

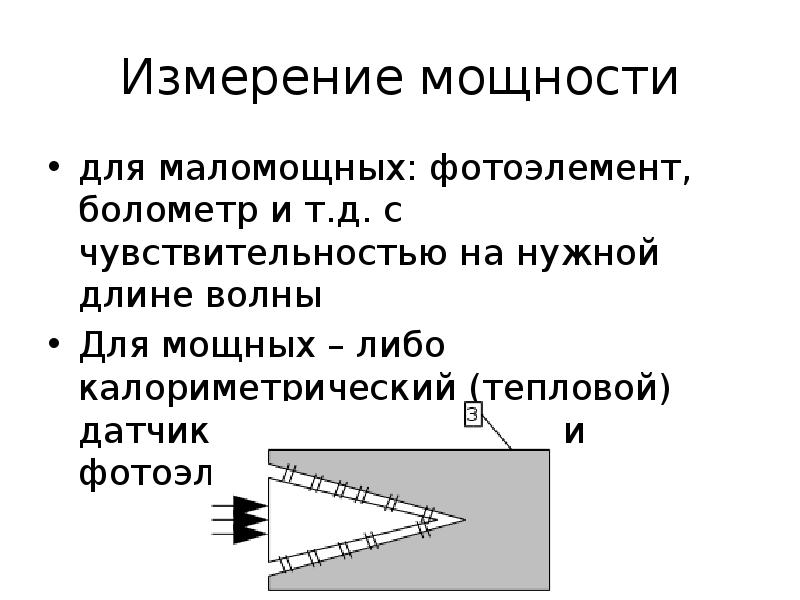

Измерение мощности для маломощных: фотоэлемент, болометр и т.д. с чувствительностью на нужной длине волны Для мощных – либо калориметрический (тепловой) датчик, либо ослабитель и фотоэлемент (болометр)

Слайд 9

Описание слайда:

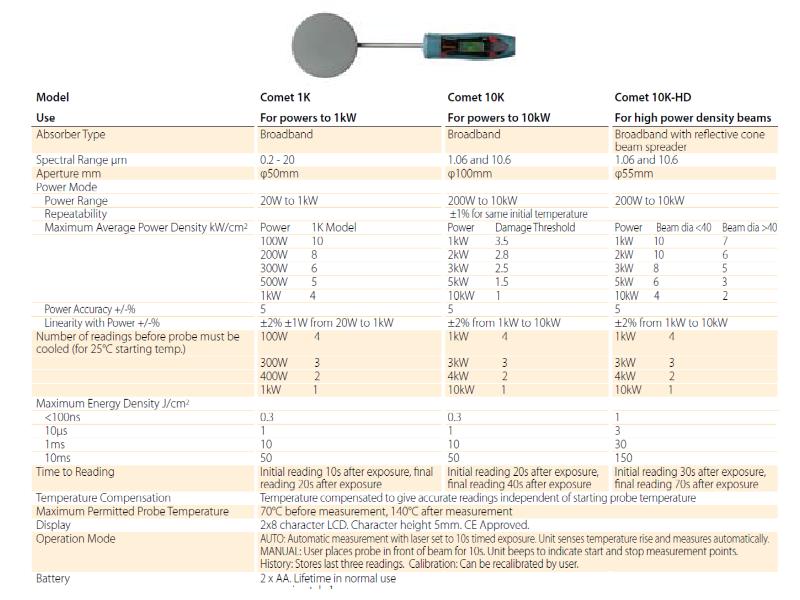

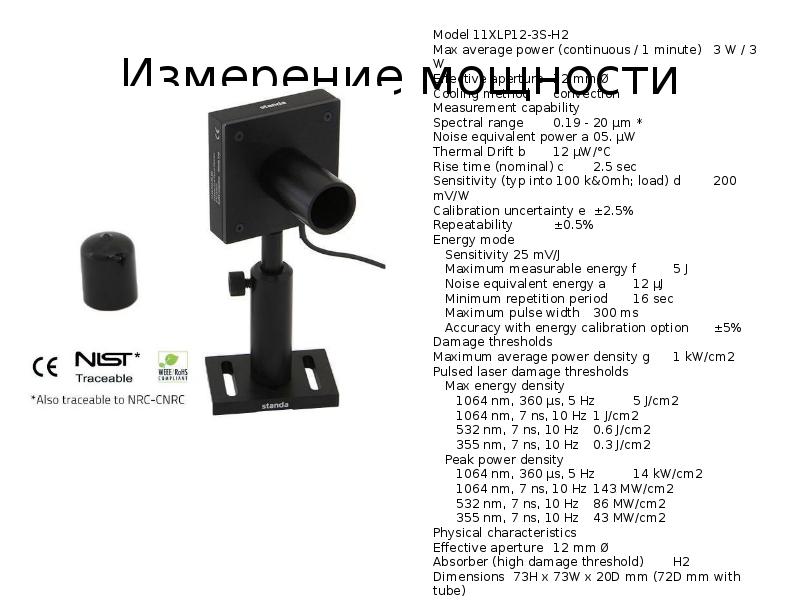

Измерение мощности

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

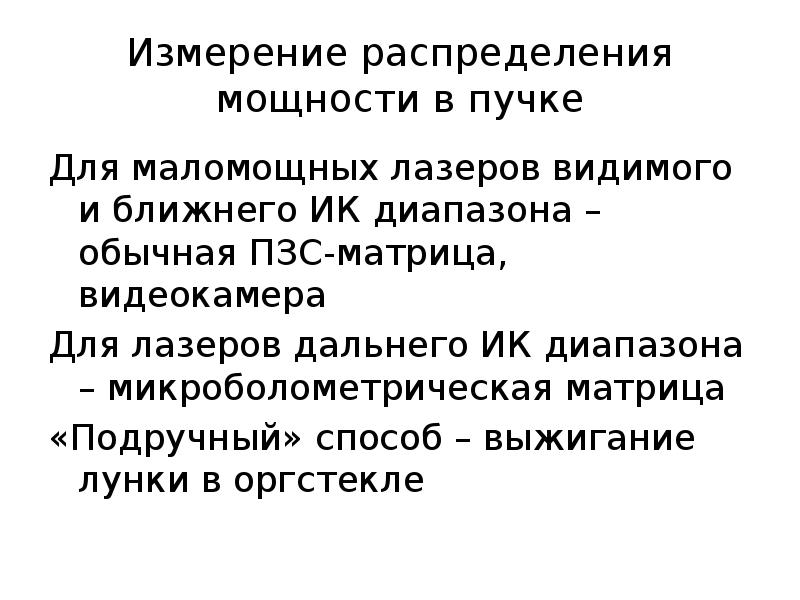

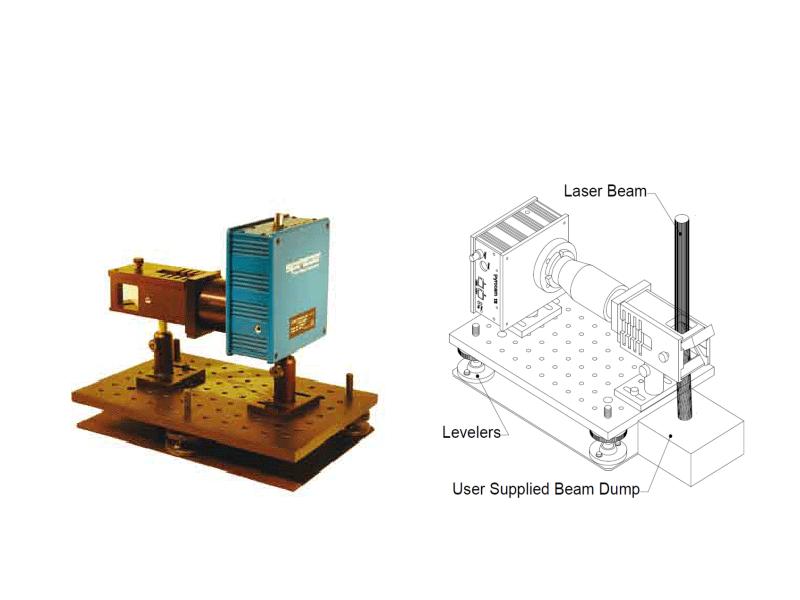

Измерение распределения мощности в пучке Для маломощных лазеров видимого и ближнего ИК диапазона – обычная ПЗС-матрица, видеокамера Для лазеров дальнего ИК диапазона – микроболометрическая матрица «Подручный» способ – выжигание лунки в оргстекле

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

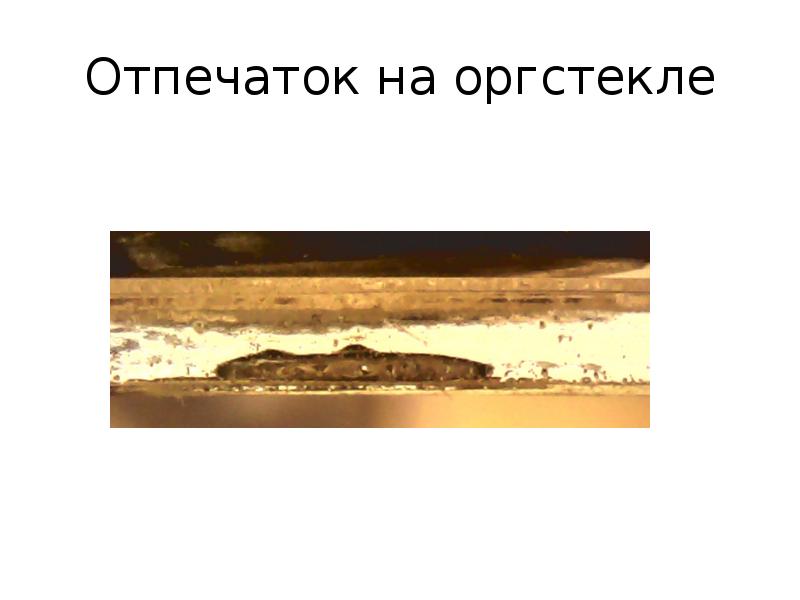

Отпечаток на оргстекле

Слайд 14

Описание слайда:

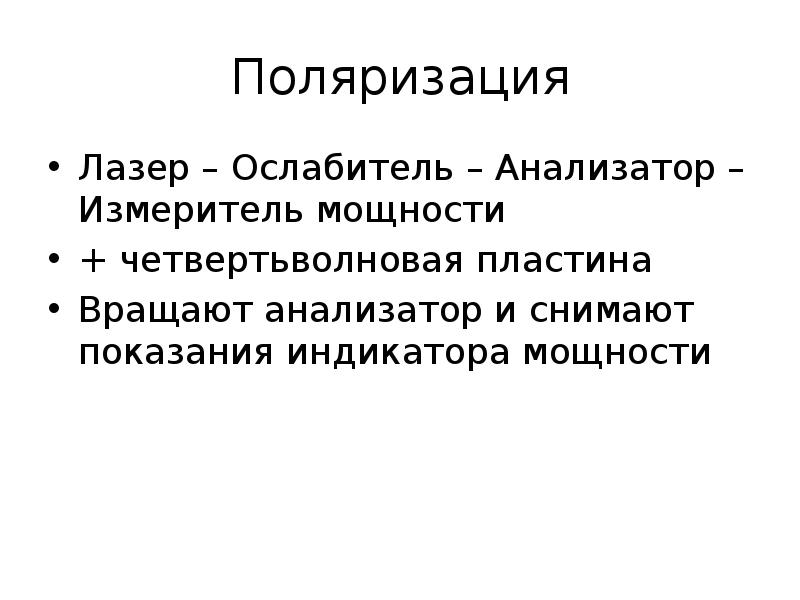

Поляризация Лазер – Ослабитель – Анализатор – Измеритель мощности + четвертьволновая пластина Вращают анализатор и снимают показания индикатора мощности

Слайд 15

Описание слайда:

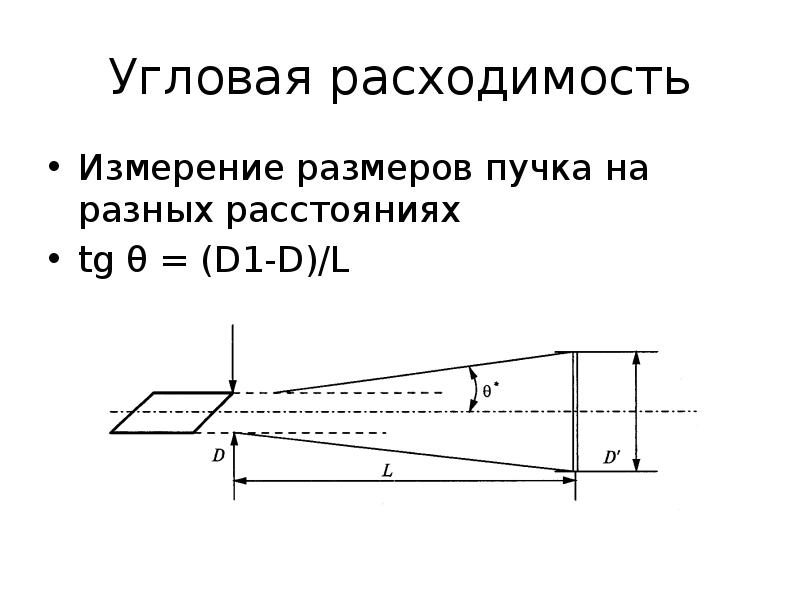

Угловая расходимость Измерение размеров пучка на разных расстояниях tg θ = (D1-D)/L

Слайд 16

Описание слайда:

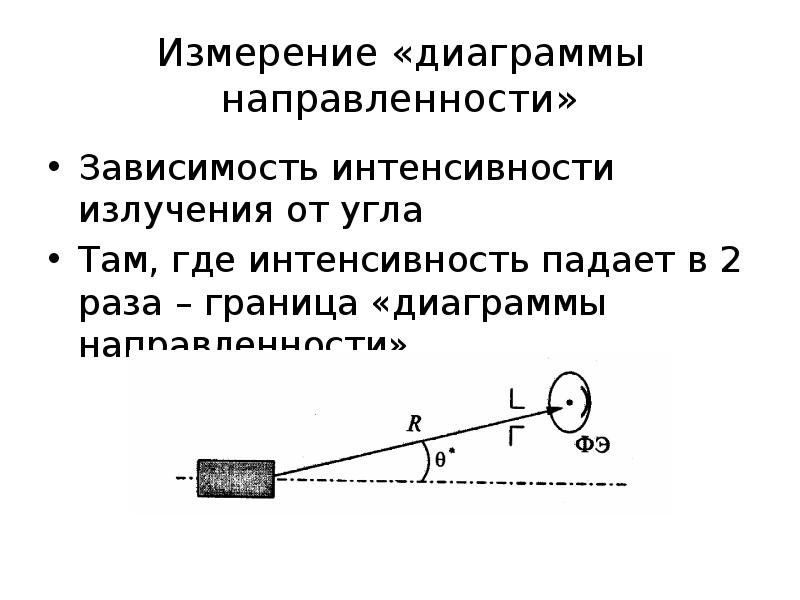

Измерение «диаграммы направленности» Зависимость интенсивности излучения от угла Там, где интенсивность падает в 2 раза – граница «диаграммы направленности»

Слайд 17

Описание слайда:

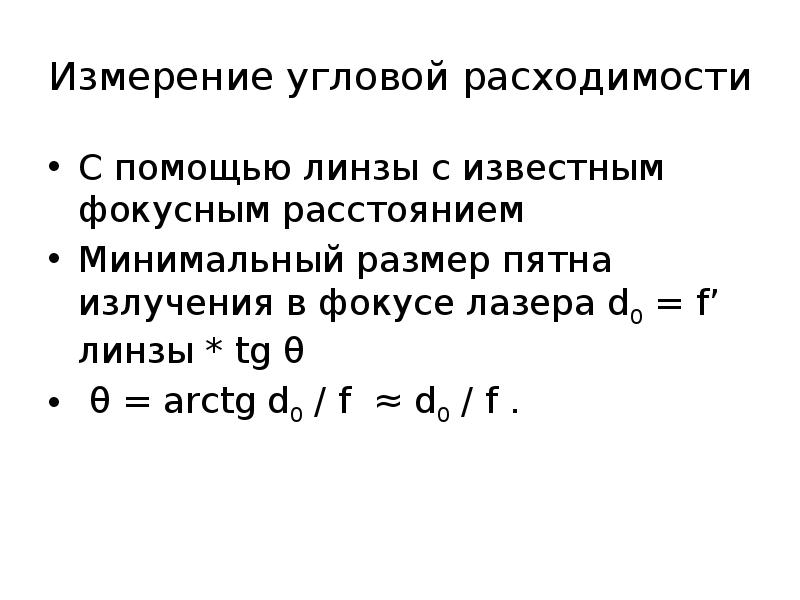

Измерение угловой расходимости С помощью линзы с известным фокусным расстоянием Минимальный размер пятна излучения в фокусе лазера d0 = f’ линзы * tg θ θ = arctg d0 / f ≈ d0 / f .

Слайд 18

Описание слайда:

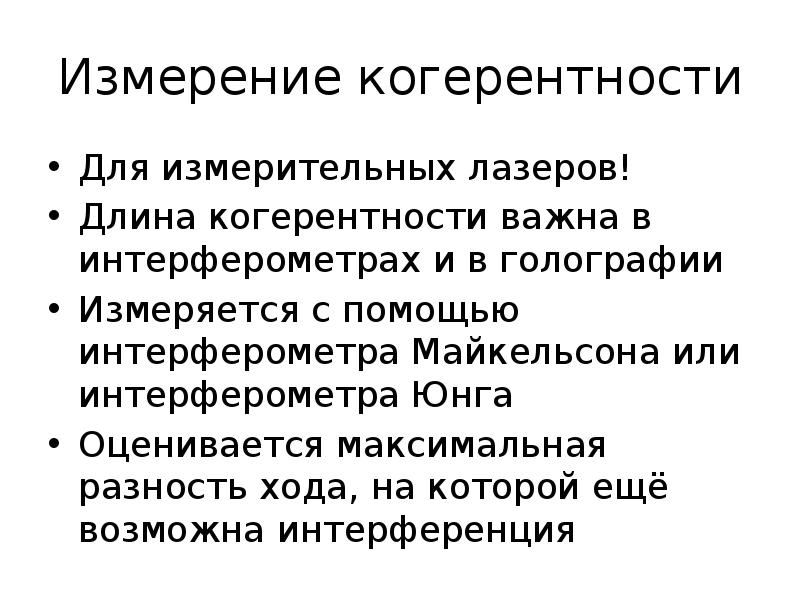

Измерение когерентности Для измерительных лазеров! Длина когерентности важна в интерферометрах и в голографии Измеряется с помощью интерферометра Майкельсона или интерферометра Юнга Оценивается максимальная разность хода, на которой ещё возможна интерференция

Слайд 19

Описание слайда:

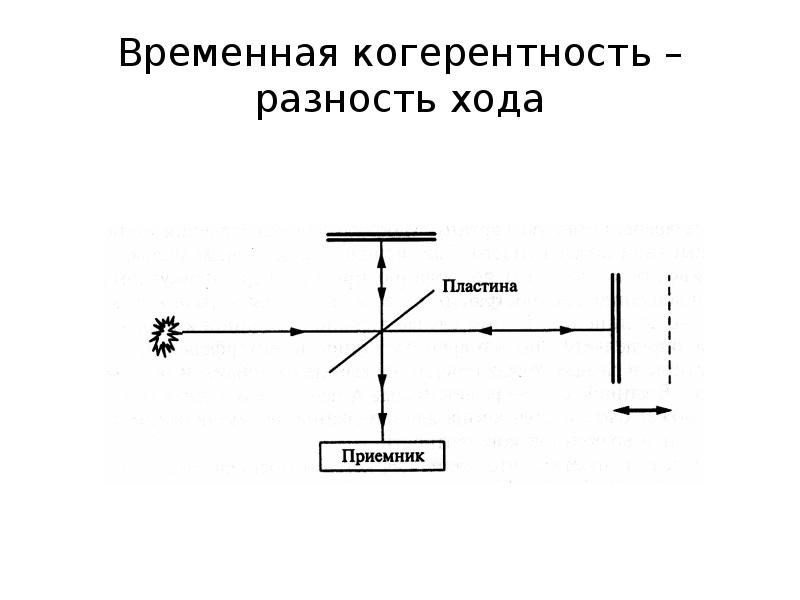

Временная когерентность – разность хода

Слайд 20

Описание слайда:

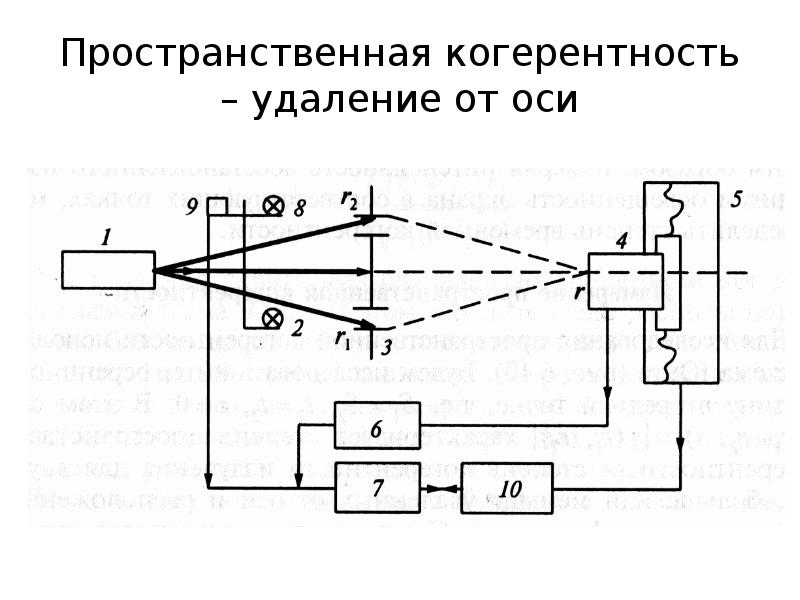

Пространственная когерентность – удаление от оси

Слайд 21

Описание слайда:

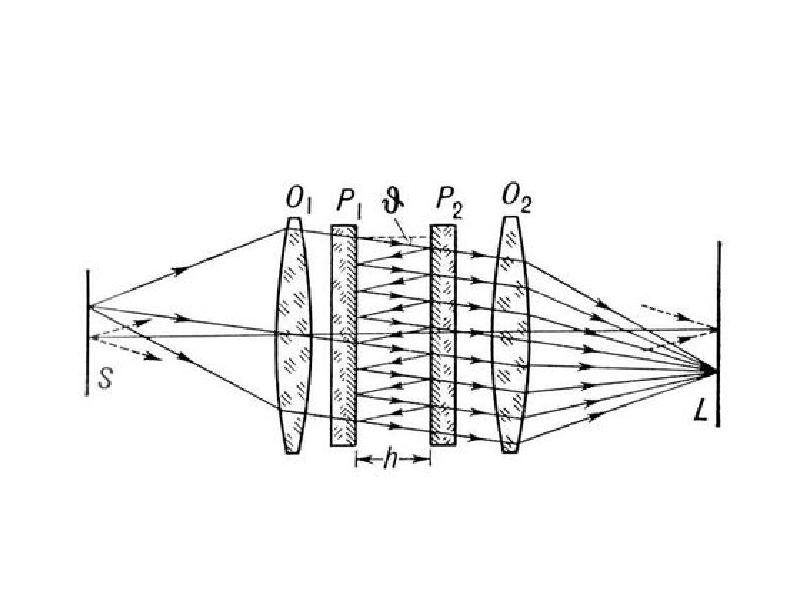

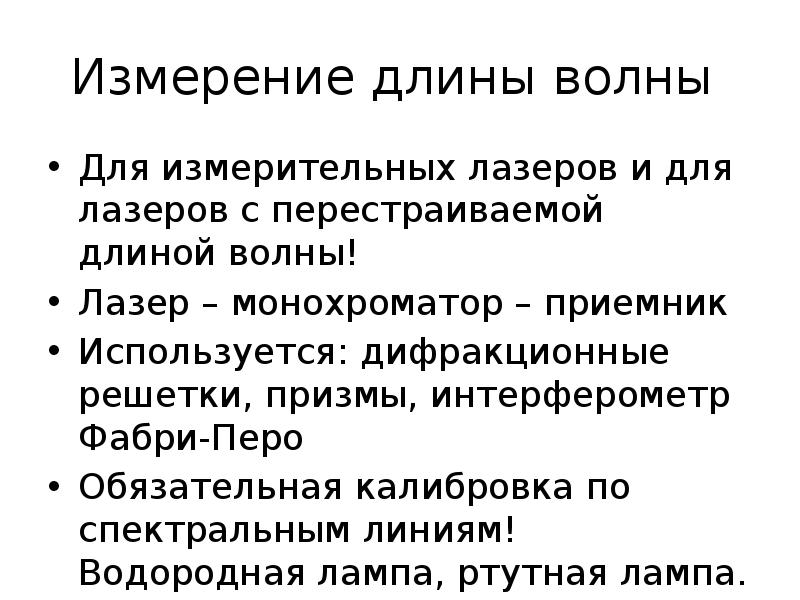

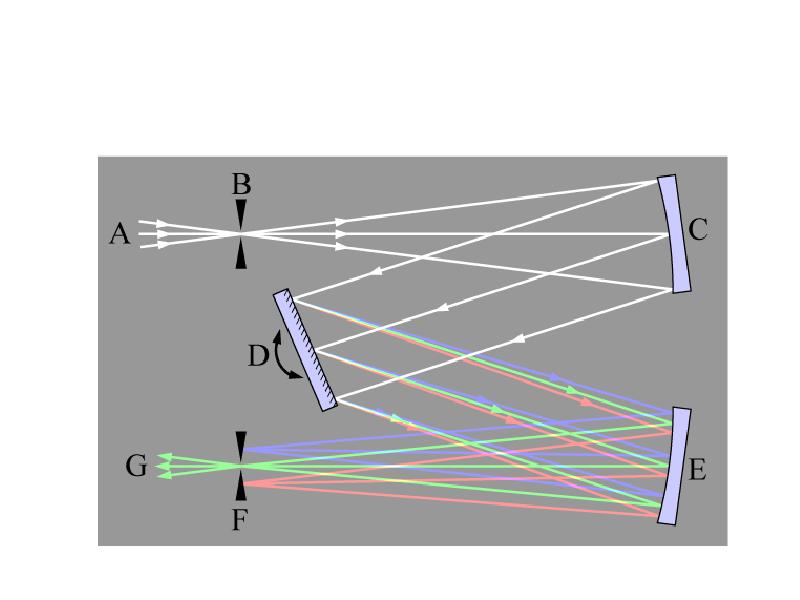

Измерение длины волны Для измерительных лазеров и для лазеров с перестраиваемой длиной волны! Лазер – монохроматор – приемник Используется: дифракционные решетки, призмы, интерферометр Фабри-Перо Обязательная калибровка по спектральным линиям! Водородная лампа, ртутная лампа. Т.к. требуется измерять частоту очень точно

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

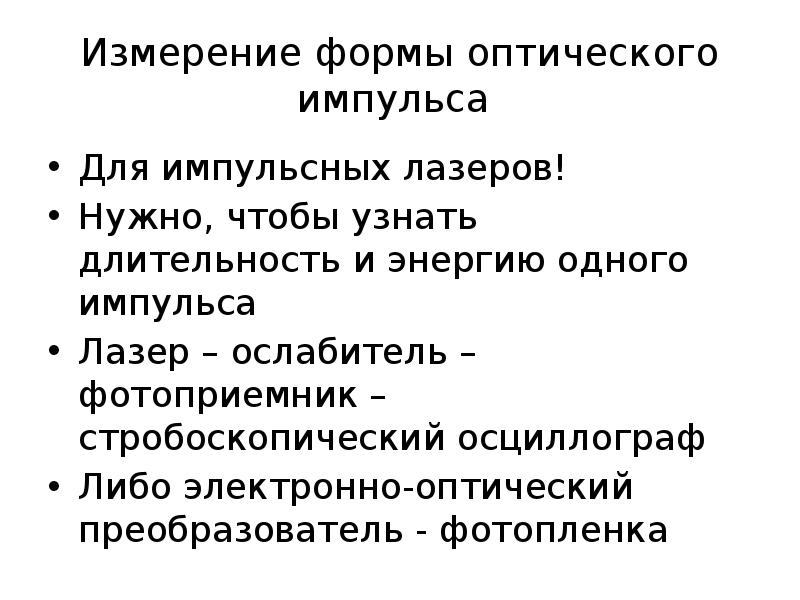

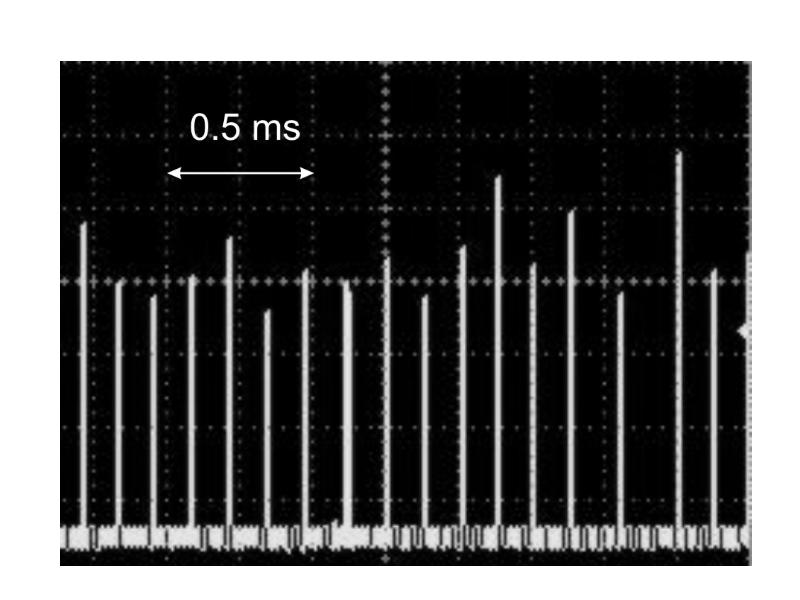

Измерение формы оптического импульса Для импульсных лазеров! Нужно, чтобы узнать длительность и энергию одного импульса Лазер – ослабитель – фотоприемник – стробоскопический осциллограф Либо электронно-оптический преобразователь - фотопленка

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

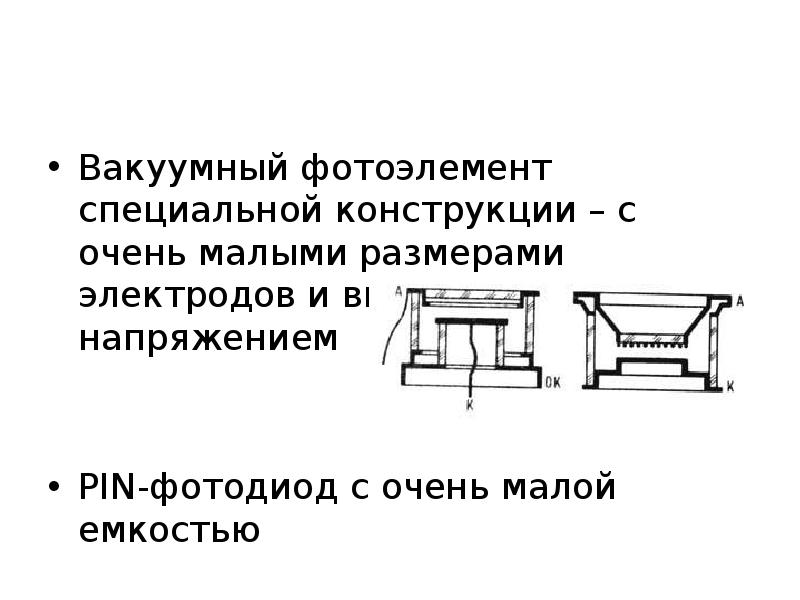

Вакуумный фотоэлемент специальной конструкции – с очень малыми размерами электродов и высоким рабочим напряжением PIN-фотодиод с очень малой емкостью

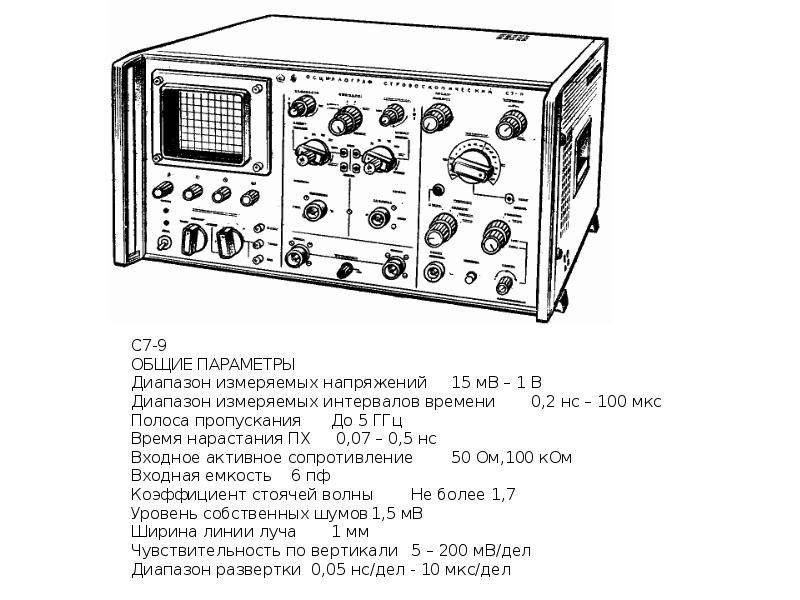

Слайд 27

Описание слайда:

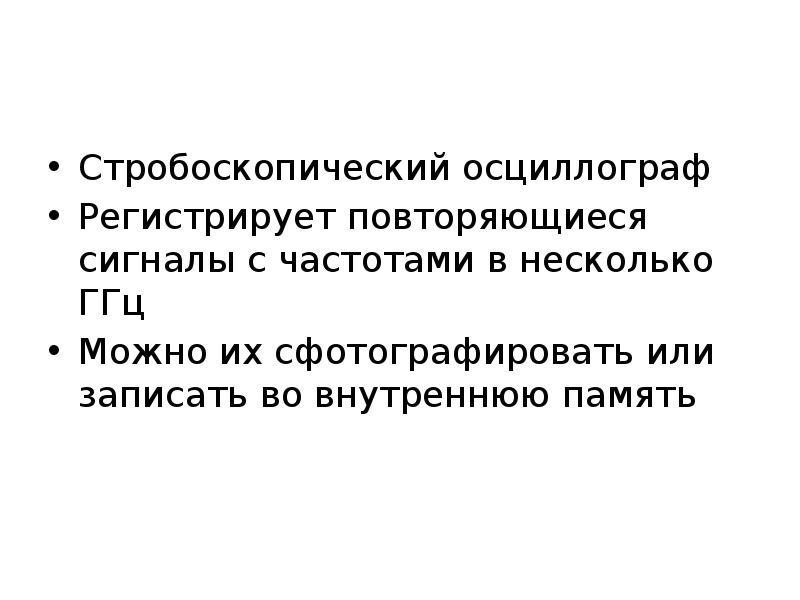

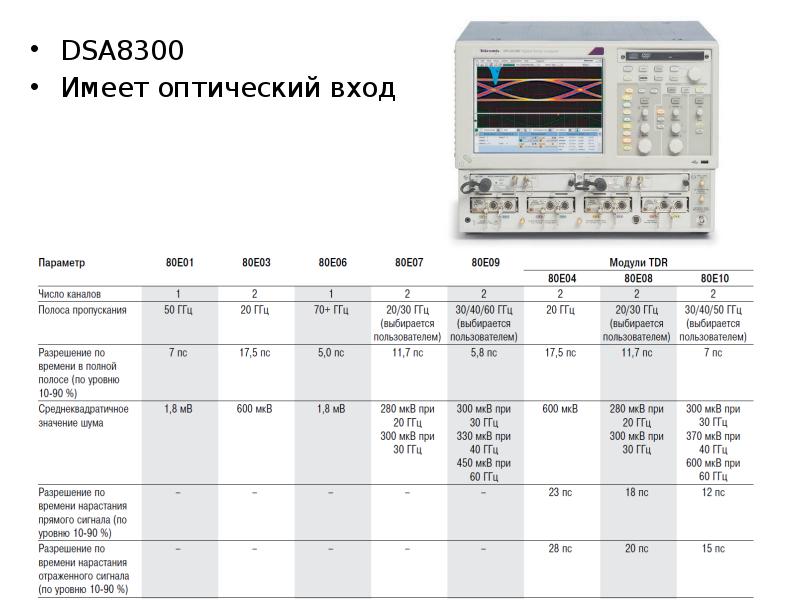

Стробоскопический осциллограф Регистрирует повторяющиеся сигналы с частотами в несколько ГГц Можно их сфотографировать или записать во внутреннюю память
