Слайд 1

Описание слайда:

5. Производственное освещение 5.1.Основные светотехнические величины 5.2.Виды освещения 5.3.Нормирование освещения 5.4. Принципы расчета

Слайд 2

Описание слайда:

Рациональное освещение: 1. Разномерная яркость; 2. Нет резких контрастов; 3. Нет блескости; 4. Спектральный состав света правильный; 5. Цветовая отделка помещений

Слайд 3

Описание слайда:

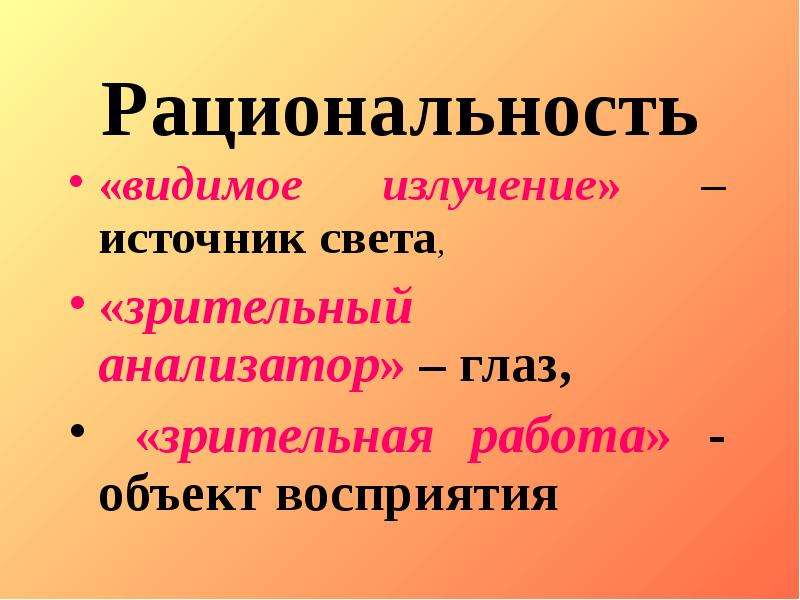

Рациональность «видимое излучение» – источник света, «зрительный анализатор» – глаз, «зрительная работа» - объект восприятия

Слайд 4

Описание слайда:

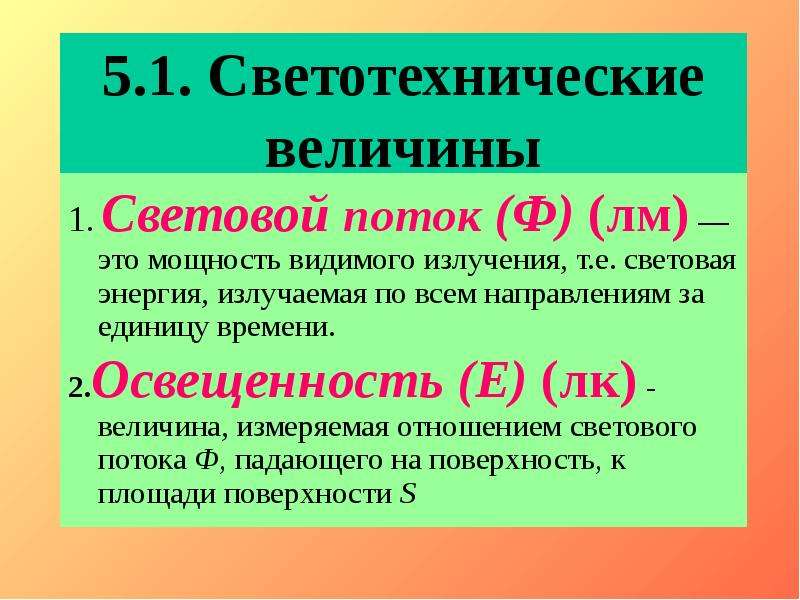

5.1. Светотехнические величины 1. Световой поток (Ф) (лм) — это мощность видимого излучения, т.е. световая энергия, излучаемая по всем направлениям за единицу времени. 2.Освещенность (Е) (лк) - величина, измеряемая отношением светового потока Ф, падающего на поверхность, к площади поверхности S

Слайд 5

Описание слайда:

5.2. Виды освещения Естественное: боковое, верхнее и комбинированное Искусственное: общее, местное и комбинированное Совмещенное

Слайд 6

Описание слайда:

Естественное Коэффициент естественной освещенности : (КЕО или е) = Е/Е0, Е – освещенность (измеренная) на рабочем месте, лк; Ео - освещенность на улице, лк. КЕО для помещений 0,1-12%.

Слайд 7

Описание слайда:

Естественное: m – коэффициент светового климата; С – коэффициент солнечности климата

Слайд 8

Описание слайда:

Искусственное «Освещенность»Е,люксах Виды по функциональному назначению : рабочее (обязат.), аварийное (не менее 2 лк), охранное (не менее 0.5 лк)

Слайд 9

Описание слайда:

5.3.Нормирование освещения СНиП 23-05-95 «Естественное и искусственное освещение»

Слайд 10

Описание слайда:

СНиП 23-05-95 (табл.1) от степени зрительного напряжения работы делятся на: восемь разрядов (1-УШ); четыре подразряда (а, б, в, г).

Слайд 11

Описание слайда:

Необходимо знать: Наименьший размер объекта различения Фон и контраст объекта с фоном

Слайд 12

Описание слайда:

Например: 1.Размер от 0,5 до 1 мм. 2. Фон и контраст объекта с фоном - средний 3.Разряд и подразряд работы - (1Ув), Нормативные величины в наименее освещенных точках рабочих поверхностей: При искус. освещении (Е) : комбиниров. - 400 лк, общее - 200 лк; При естественном (КЕО): комбиниров. - 4%, а при боковом - 1,5%, при совмещ. - 2,4 и 0,9%.

Слайд 13

Описание слайда:

СНиП 23-05-95 (табл.2) Для производственных помещений: Например, освещенность доски в аудитории: При искусст. (Е) – 500 лк При естествен. (КЕО) –боковом –1,5% комбин. – 4%

Слайд 14

Описание слайда:

Освещение достаточно, если: для естеств. освещения е ≥ ен, для искусств. освещения Е ≥ Ен Но следует учитывать: Назначение и размеры помещения; Загрязнение воздуха; Разряд выполняемой работы; Цветовую отделку.

Слайд 15

Описание слайда:

5.4. Принципы расчета общей мощности осветительной установки Методы: светового потока точечный удельной мощности

Слайд 16

Описание слайда:

Сущность метода светового потока Определение количества и типа светильников по ф-ле:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Осветительные приборы лампы накаливания (источники теплового излучения) разрядные (люминесцентные) лампы

Слайд 19

Описание слайда:

Недостатки ламп накаливания Короткий срок службы (около 1 тыс. ч.) Невысокая светоотдача и большая теплоотдача Искажение цветопередачи (желтые и красные лучи)

Слайд 20

Описание слайда:

Недостатки разрядных ламп пульсация светового потока специальные пусковые устройства создание радиопомех повышение затрат при монтаже осветительной сети

Слайд 21

Описание слайда:

При выборе источников света Параметры газоразрядных ламп: 1) мощность (Вт), 2) величина светового потока (лм), 3)светоотдача (отношение светового потока к мощности, лм/ Вт).
