Слайд 1

Описание слайда:

Адресация IPv6

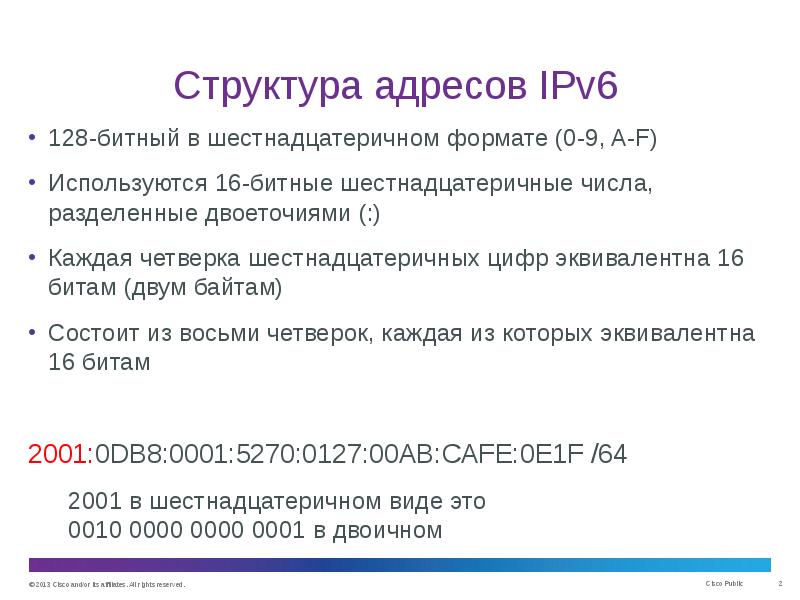

Слайд 2

Описание слайда:

Структура адресов IPv6 128-битный в шестнадцатеричном формате (0-9, A-F) Используются 16-битные шестнадцатеричные числа, разделенные двоеточиями (:) Каждая четверка шестнадцатеричных цифр эквивалентна 16 битам (двум байтам) Состоит из восьми четверок, каждая из которых эквивалентна 16 битам 2001:0DB8:0001:5270:0127:00AB:CAFE:0E1F /64 2001 в шестнадцатеричном виде это 0010 0000 0000 0001 в двоичном

Слайд 3

Описание слайда:

Структура адресов IPv6 Префикс сайта или Префикс глобальной маршрутизации это первые три четверки (или 48 бит) адреса. Он назначается Интернет-провайдером. ID подсети это 4-ая четверка адреса. ID интерфейса это последние 4 четверки (64 бита) адреса. Он может вручную или динамически назначаться с помощью механизма EUI-64 (Extended Unique Identifier).

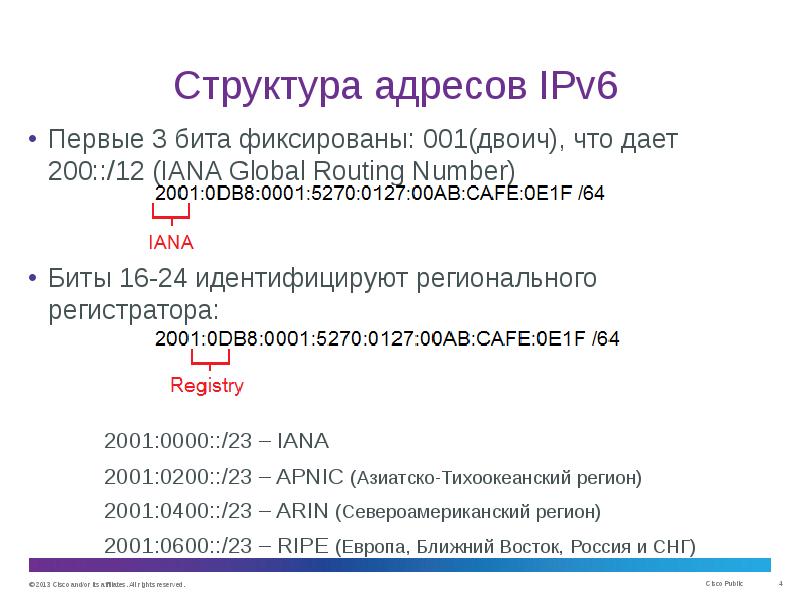

Слайд 4

Описание слайда:

Структура адресов IPv6 Первые 3 бита фиксированы: 001(двоич), что дает 200::/12 (IANA Global Routing Number) Биты 16-24 идентифицируют регионального регистратора: 2001:0000::/23 – IANA 2001:0200::/23 – APNIC (Азиатско-Тихоокеанский регион) 2001:0400::/23 – ARIN (Североамериканский регион) 2001:0600::/23 – RIPE (Европа, Ближний Восток, Россия и СНГ)

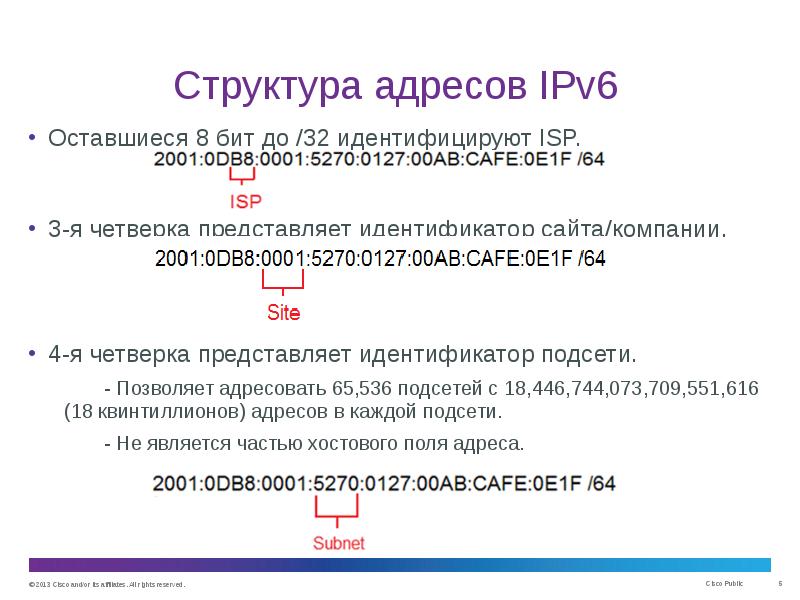

Слайд 5

Описание слайда:

Структура адресов IPv6 Оставшиеся 8 бит до /32 идентифицируют ISP. 3-я четверка представляет идентификатор сайта/компании. 4-я четверка представляет идентификатор подсети. - Позволяет адресовать 65,536 подсетей с 18,446,744,073,709,551,616 (18 квинтиллионов) адресов в каждой подсети. - Не является частью хостового поля адреса.

Слайд 6

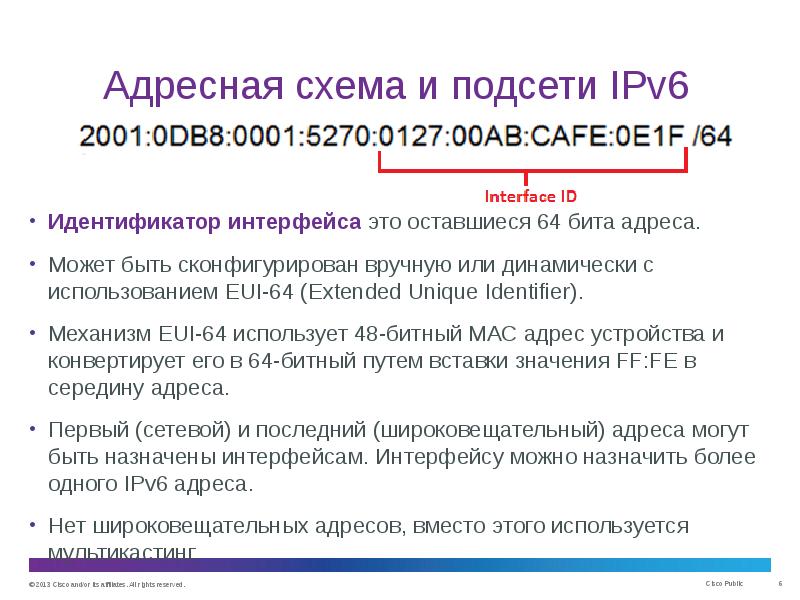

Описание слайда:

Адресная схема и подсети IPv6 Идентификатор интерфейса это оставшиеся 64 бита адреса. Может быть сконфигурирован вручную или динамически с использованием EUI-64 (Extended Unique Identifier). Механизм EUI-64 использует 48-битный MAC адрес устройства и конвертирует его в 64-битный путем вставки значения FF:FE в середину адреса. Первый (сетевой) и последний (широковещательный) адреса могут быть назначены интерфейсам. Интерфейсу можно назначить более одного IPv6 адреса. Нет широковещательных адресов, вместо этого используется мультикастинг.

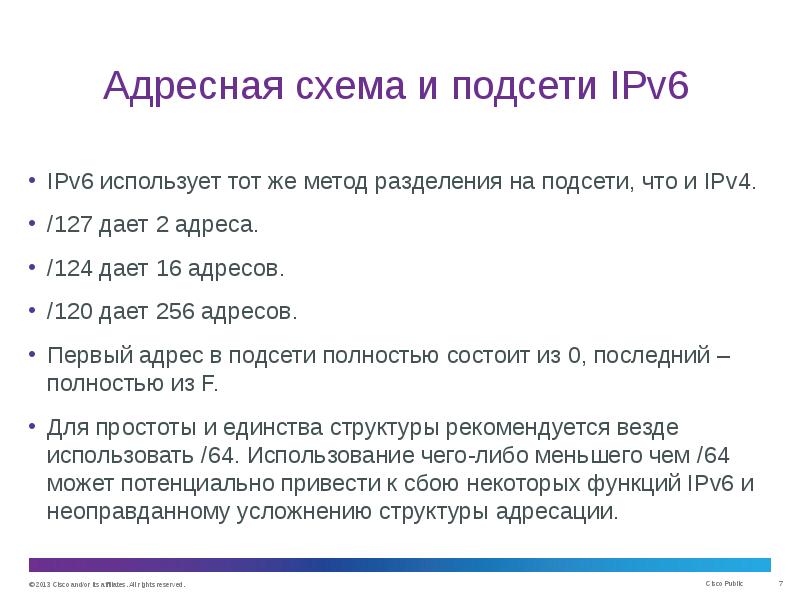

Слайд 7

Описание слайда:

Адресная схема и подсети IPv6 IPv6 использует тот же метод разделения на подсети, что и IPv4. /127 дает 2 адреса. /124 дает 16 адресов. /120 дает 256 адресов. Первый адрес в подсети полностью состоит из 0, последний – полностью из F. Для простоты и единства структуры рекомендуется везде использовать /64. Использование чего-либо меньшего чем /64 может потенциально привести к сбою некоторых функций IPv6 и неоправданному усложнению структуры адресации.

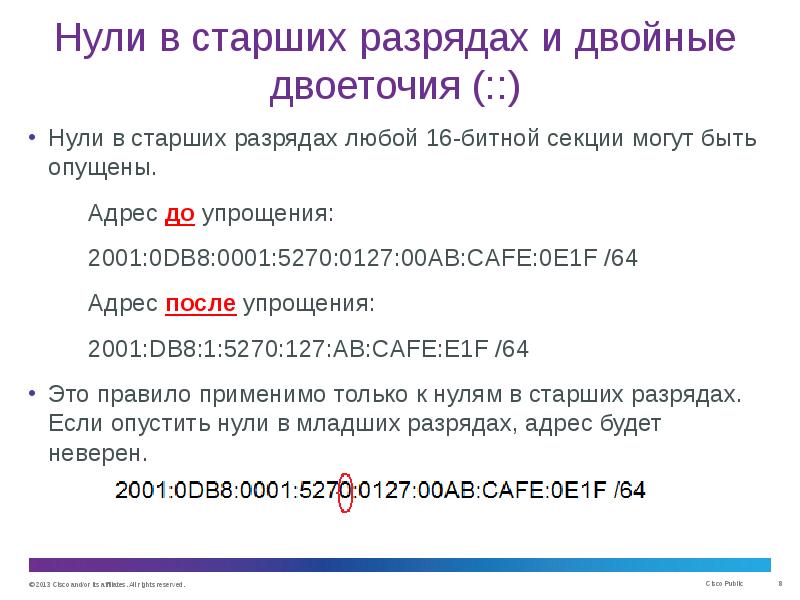

Слайд 8

Описание слайда:

Нули в старших разрядах и двойные двоеточия (::) Нули в старших разрядах любой 16-битной секции могут быть опущены. Адрес до упрощения: 2001:0DB8:0001:5270:0127:00AB:CAFE:0E1F /64 Адрес после упрощения: 2001:DB8:1:5270:127:AB:CAFE:E1F /64 Это правило применимо только к нулям в старших разрядах. Если опустить нули в младших разрядах, адрес будет неверен.

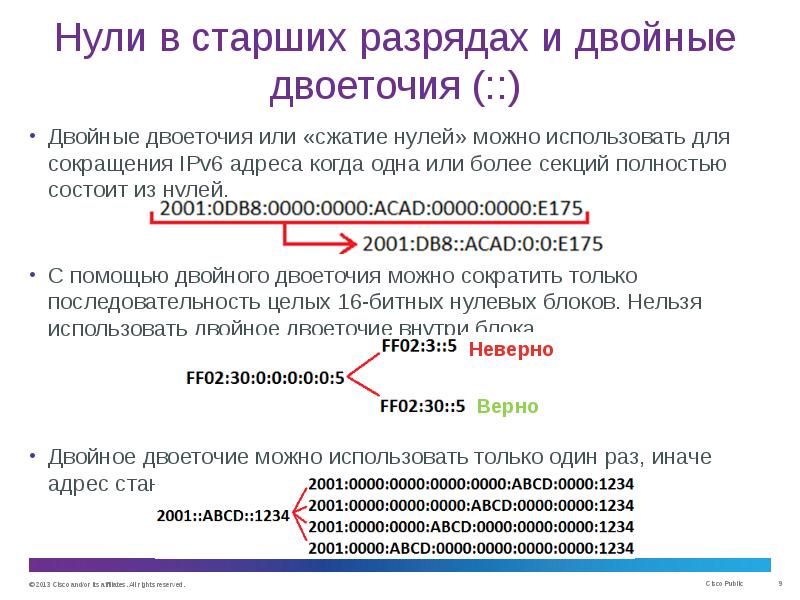

Слайд 9

Описание слайда:

Нули в старших разрядах и двойные двоеточия (::) Двойные двоеточия или «сжатие нулей» можно использовать для сокращения IPv6 адреса когда одна или более секций полностью состоит из нулей. С помощью двойного двоеточия можно сократить только последовательность целых 16-битных нулевых блоков. Нельзя использовать двойное двоеточие внутри блока. Двойное двоеточие можно использовать только один раз, иначе адрес становится неоднозначным.

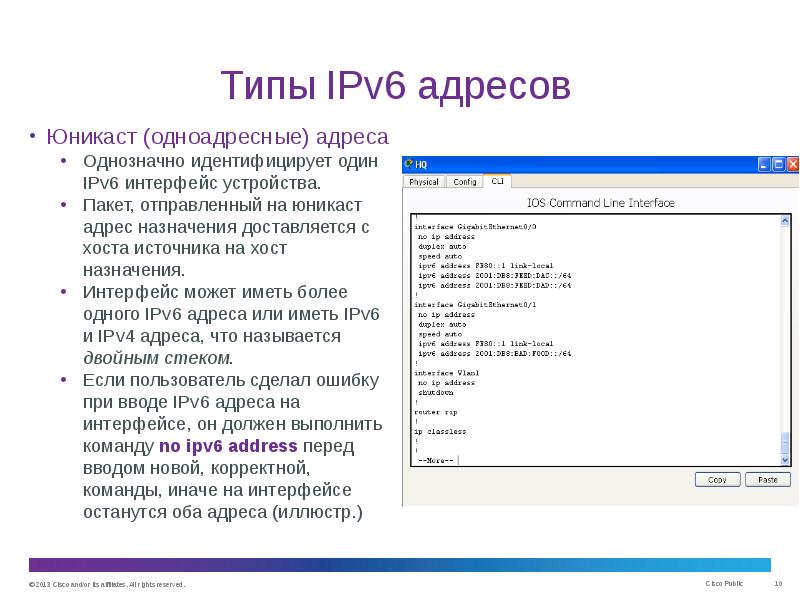

Слайд 10

Описание слайда:

Типы IPv6 адресов Юникаст (одноадресные) адреса Однозначно идентифицирует один IPv6 интерфейс устройства. Пакет, отправленный на юникаст адрес назначения доставляется с хоста источника на хост назначения. Интерфейс может иметь более одного IPv6 адреса или иметь IPv6 и IPv4 адреса, что называется двойным стеком. Если пользователь сделал ошибку при вводе IPv6 адреса на интерфейсе, он должен выполнить команду no ipv6 address перед вводом новой, корректной, команды, иначе на интерфейсе останутся оба адреса (иллюстр.)

Слайд 11

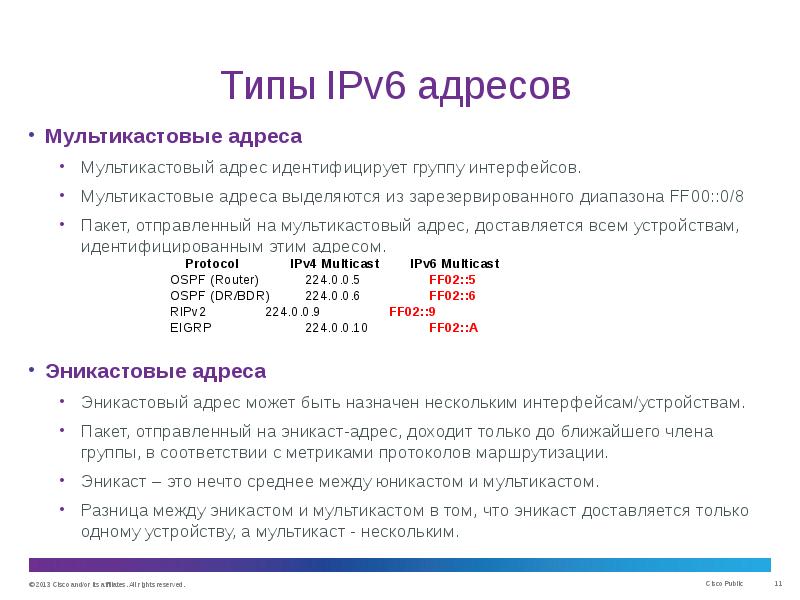

Описание слайда:

Типы IPv6 адресов Мультикастовые адреса Мультикастовый адрес идентифицирует группу интерфейсов. Мультикастовые адреса выделяются из зарезервированного диапазона FF00::0/8 Пакет, отправленный на мультикастовый адрес, доставляется всем устройствам, идентифицированным этим адресом. Эникастовые адреса Эникастовый адрес может быть назначен нескольким интерфейсам/устройствам. Пакет, отправленный на эникаст-адрес, доходит только до ближайшего члена группы, в соответствии с метриками протоколов маршрутизации. Эникаст – это нечто среднее между юникастом и мультикастом. Разница между эникастом и мультикастом в том, что эникаст доставляется только одному устройству, а мультикаст - нескольким.

Слайд 12

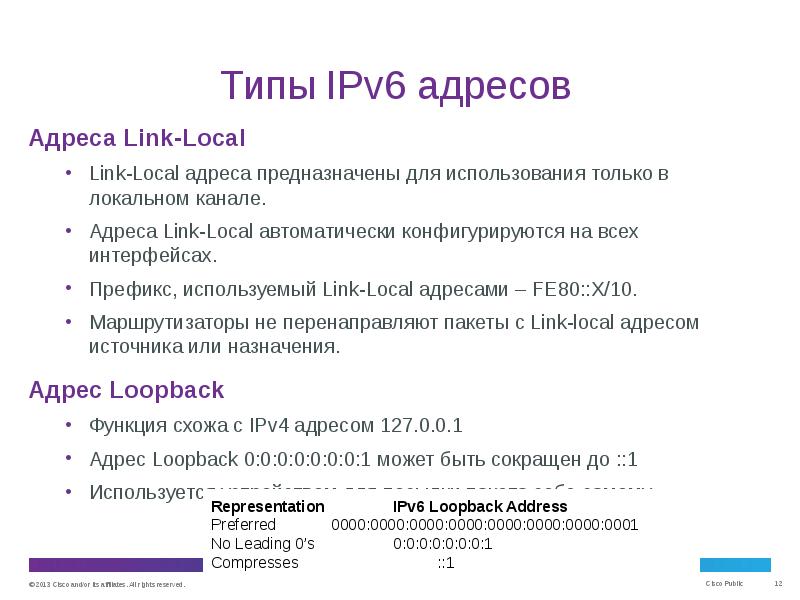

Описание слайда:

Типы IPv6 адресов Адреса Link-Local Link-Local адреса предназначены для использования только в локальном канале. Адреса Link-Local автоматически конфигурируются на всех интерфейсах. Префикс, используемый Link-Local адресами – FE80::X/10. Маршрутизаторы не перенаправляют пакеты с Link-local адресом источника или назначения. Адрес Loopback Функция схожа с IPv4 адресом 127.0.0.1 Адрес Loopback 0:0:0:0:0:0:0:1 может быть сокращен до ::1 Используется устройством для посылки пакета себе самому.

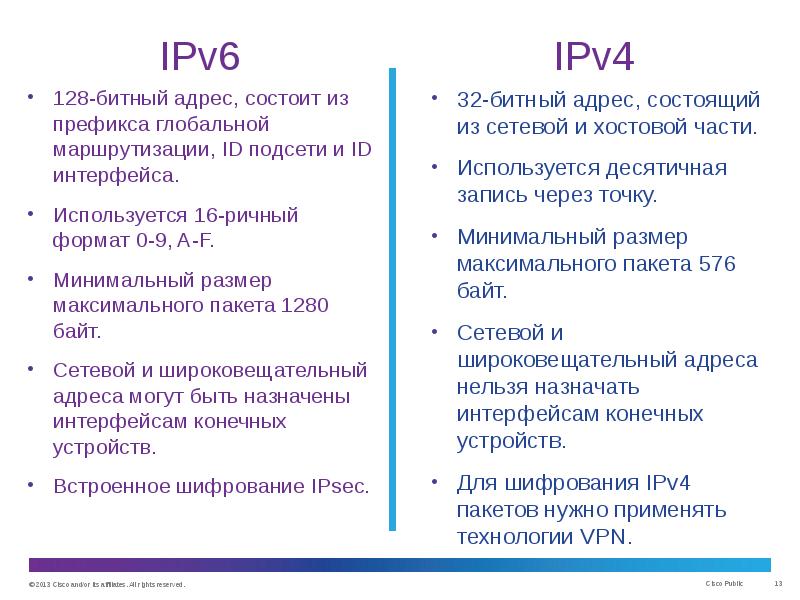

Слайд 13

Описание слайда:

IPv6 128-битный адрес, состоит из префикса глобальной маршрутизации, ID подсети и ID интерфейса. Используется 16-ричный формат 0-9, A-F. Минимальный размер максимального пакета 1280 байт. Сетевой и широковещательный адреса могут быть назначены интерфейсам конечных устройств. Встроенное шифрование IPsec.
