Слайд 1

Описание слайда:

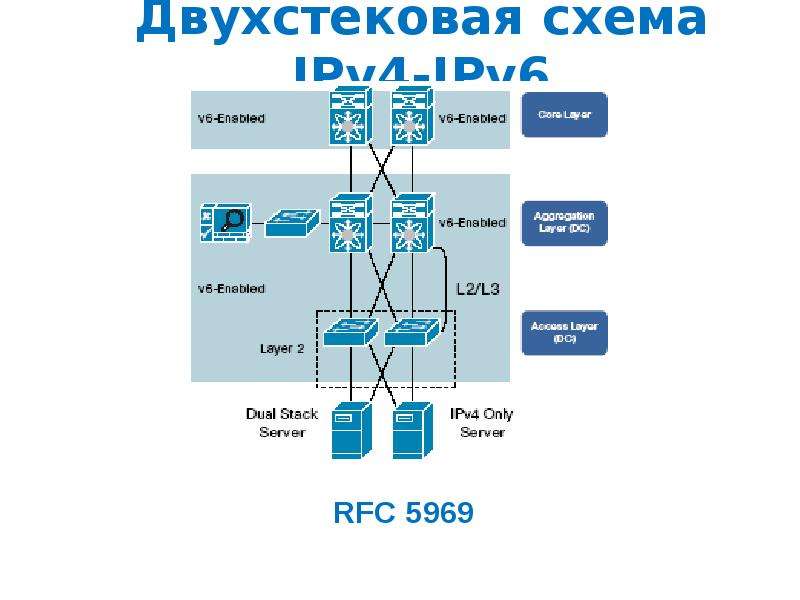

Двухстековая схема IPv4-IPv6 RFC 5969

Слайд 2

Описание слайда:

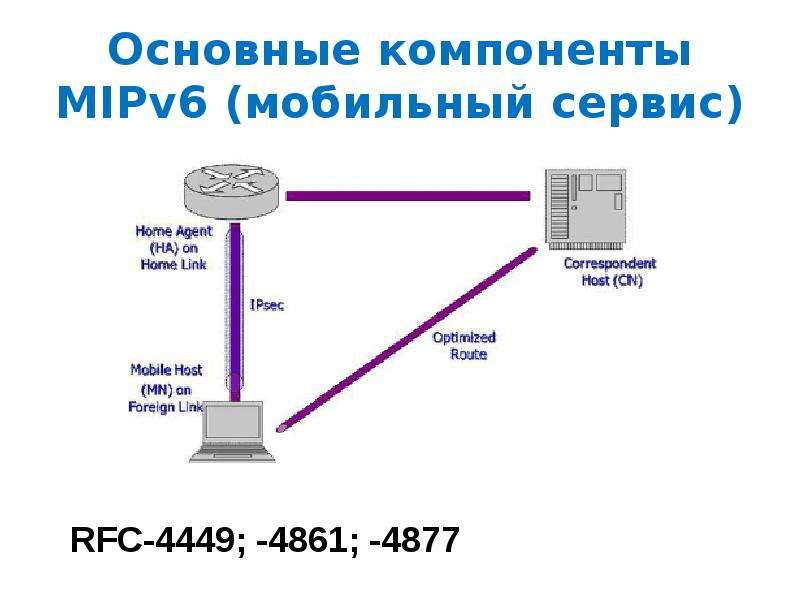

Основные компоненты MIPv6 (мобильный сервис)

Слайд 3

Описание слайда:

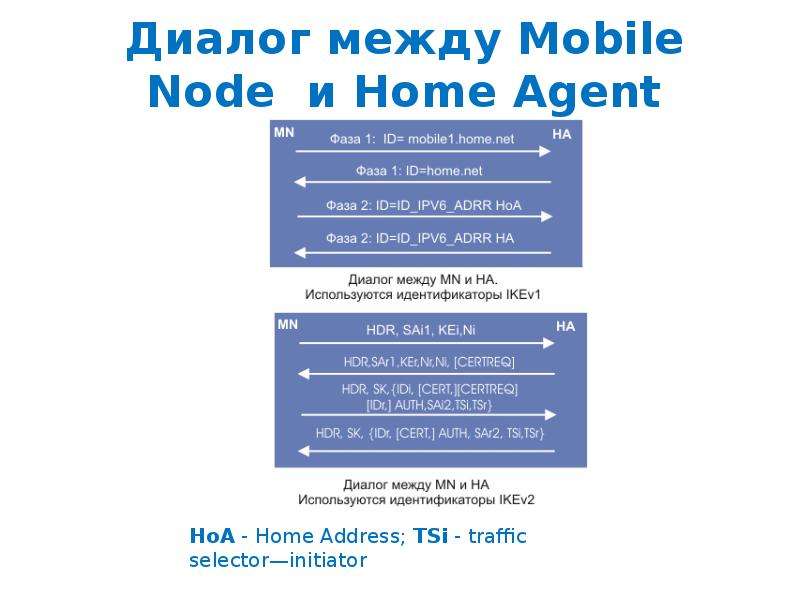

Диалог между Mobile Node и Home Agent

Слайд 4

Описание слайда:

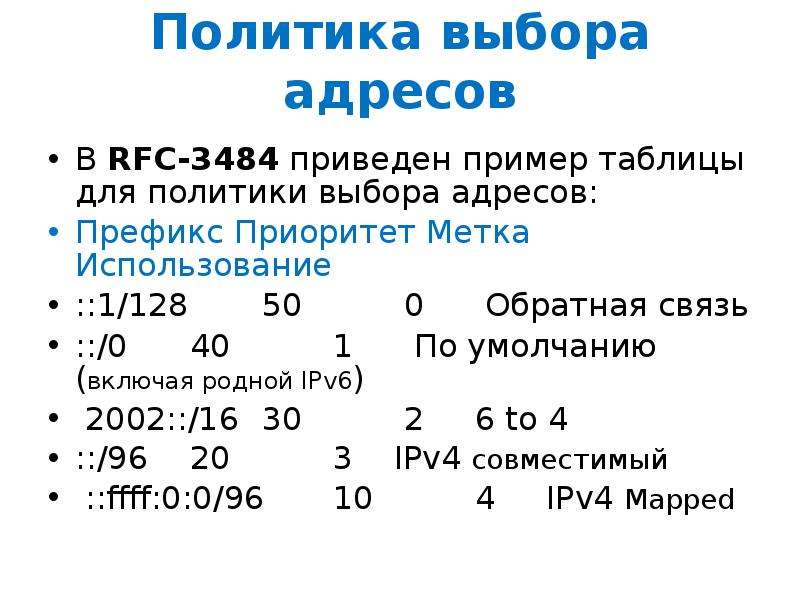

Политика выбора адресов В RFC-3484 приведен пример таблицы для политики выбора адресов: Префикс Приоритет Метка Использование ::1/128 50 0 Обратная связь ::/0 40 1 По умолчанию (включая родной IPv6) 2002::/16 30 2 6 to 4 ::/96 20 3 IPv4 совместимый ::ffff:0:0/96 10 4 IPv4 Mapped

Слайд 5

Описание слайда:

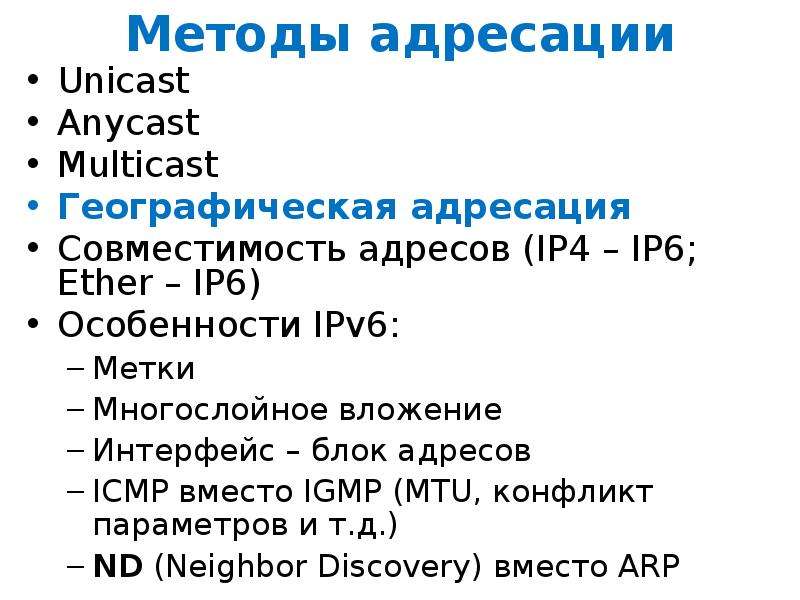

Методы адресации Unicast Anycast Multicast Географическая адресация Совместимость адресов (IP4 – IP6; Ether – IP6) Особенности IPv6: Метки Многослойное вложение Интерфейс – блок адресов ICMP вместо IGMP (MTU, конфликт параметров и т.д.) ND (Neighbor Discovery) вместо ARP

Слайд 6

Описание слайда:

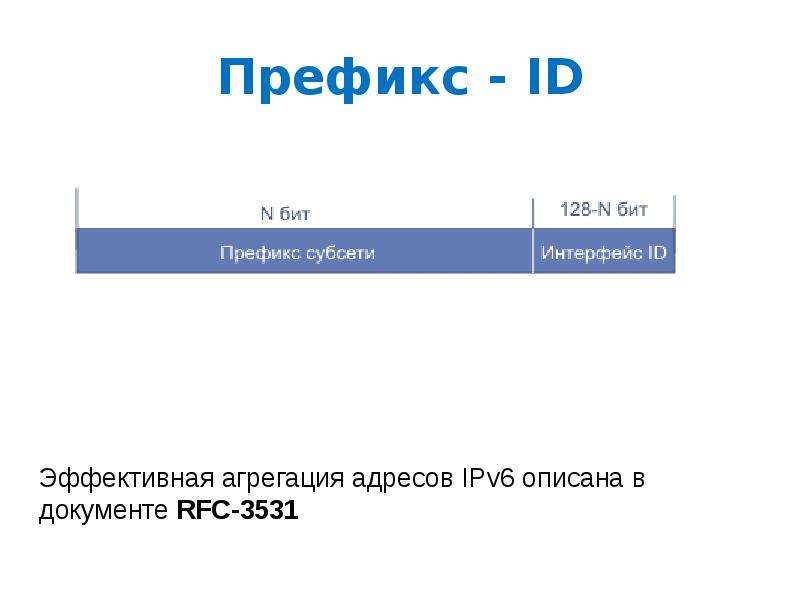

Префикс - ID

Слайд 7

Описание слайда:

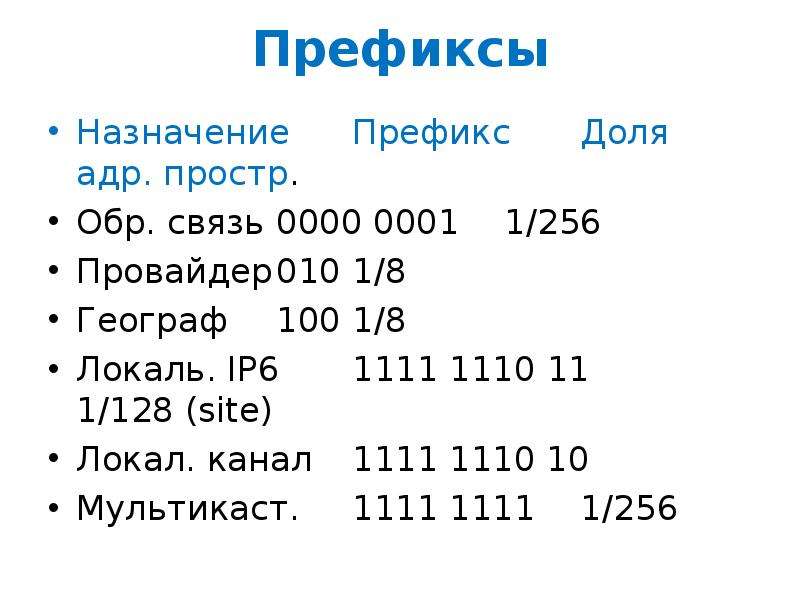

Префиксы Назначение Префикс Доля адр. простр. Обр. связь 0000 0001 1/256 Провайдер 010 1/8 Географ 100 1/8 Локаль. IP6 1111 1110 11 1/128 (site) Локал. канал 1111 1110 10 Мультикаст. 1111 1111 1/256

Слайд 8

Описание слайда:

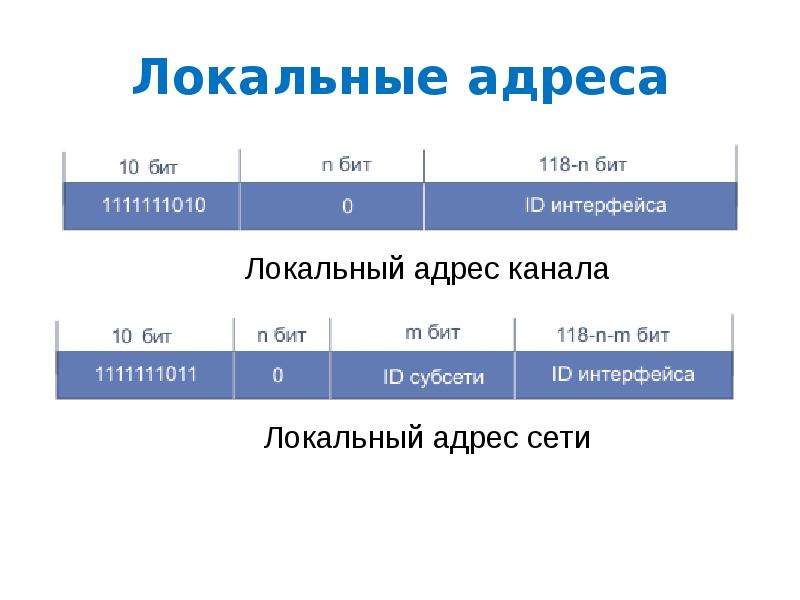

Локальные адреса

Слайд 9

Описание слайда:

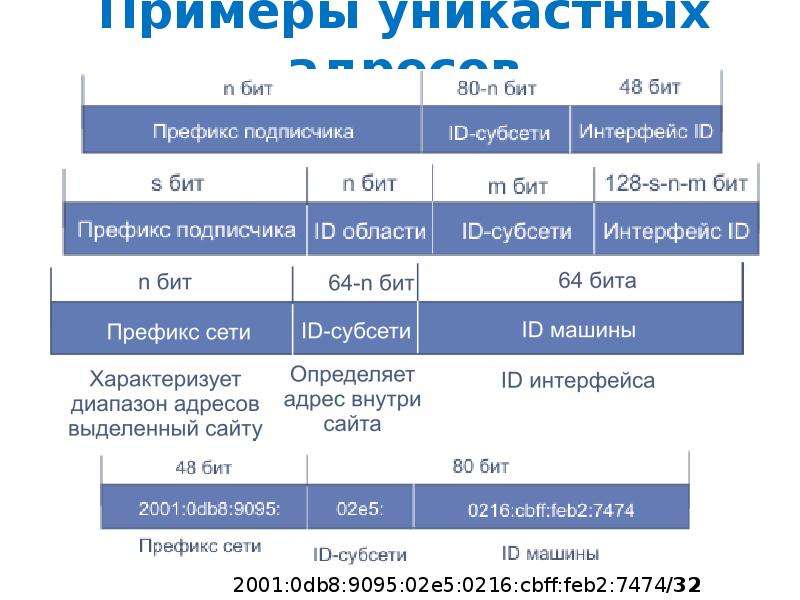

Примеры уникастных адресов

Слайд 10

Описание слайда:

Локальный адрес канала

Слайд 11

Описание слайда:

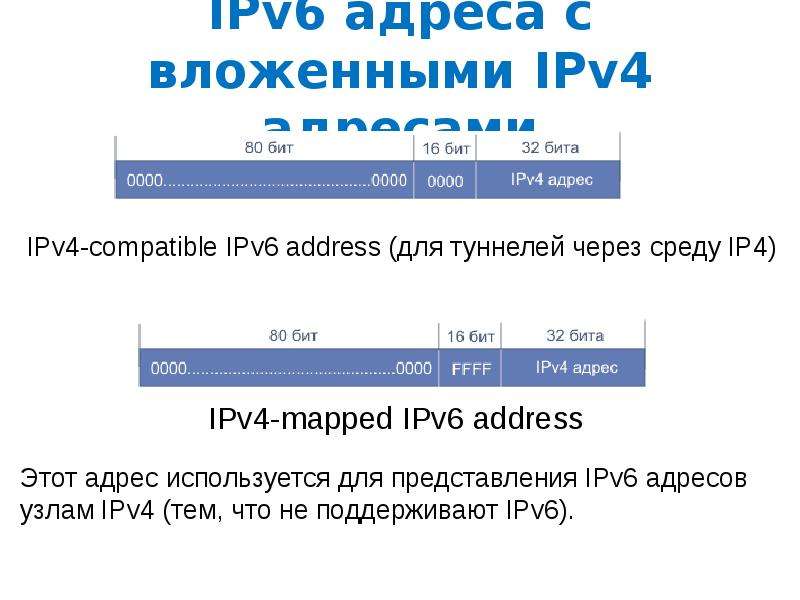

IPv6 адреса с вложенными IPv4 адресами

Слайд 12

Описание слайда:

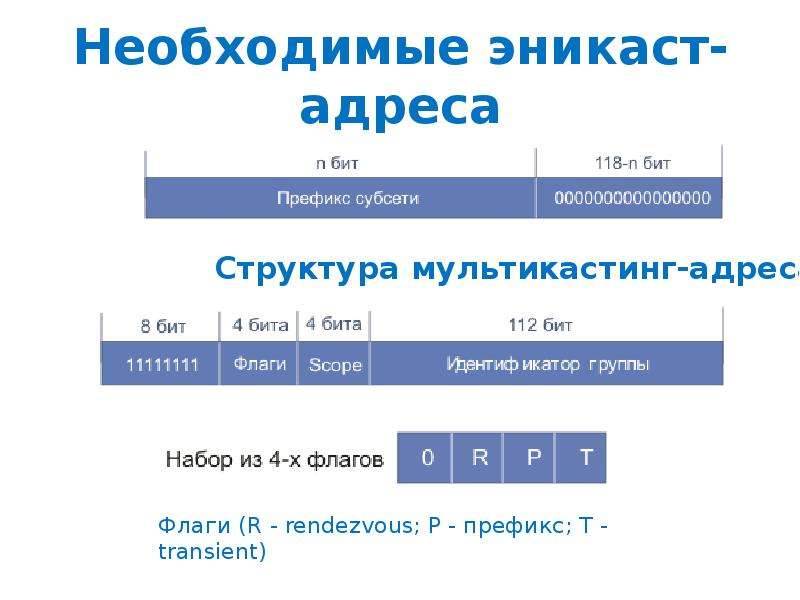

Необходимые эникаст-адреса

Слайд 13

Описание слайда:

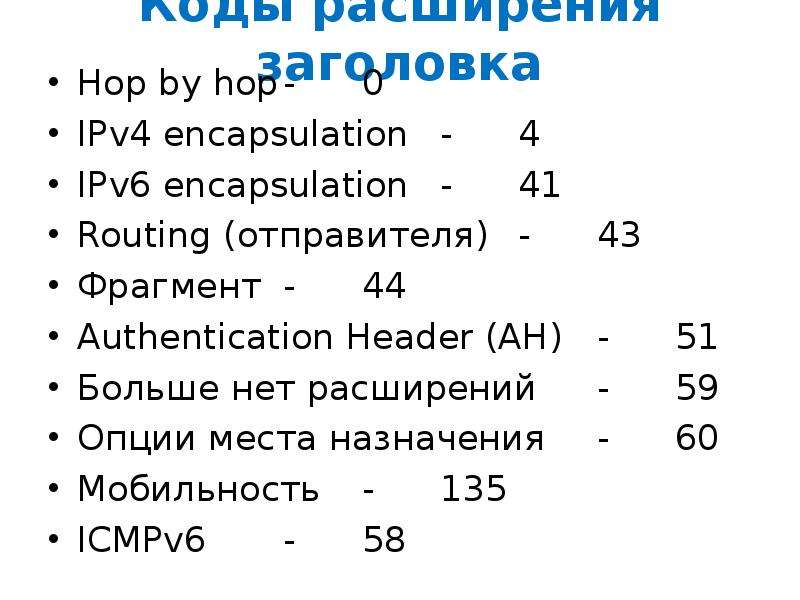

Коды расширения заголовка Hop by hop - 0 IPv4 encapsulation - 4 IPv6 encapsulation - 41 Routing (отправителя) - 43 Фрагмент - 44 Authentication Header (AH) - 51 Больше нет расширений - 59 Опции места назначения - 60 Мобильность - 135 ICMPv6 - 58

Слайд 14

Описание слайда:

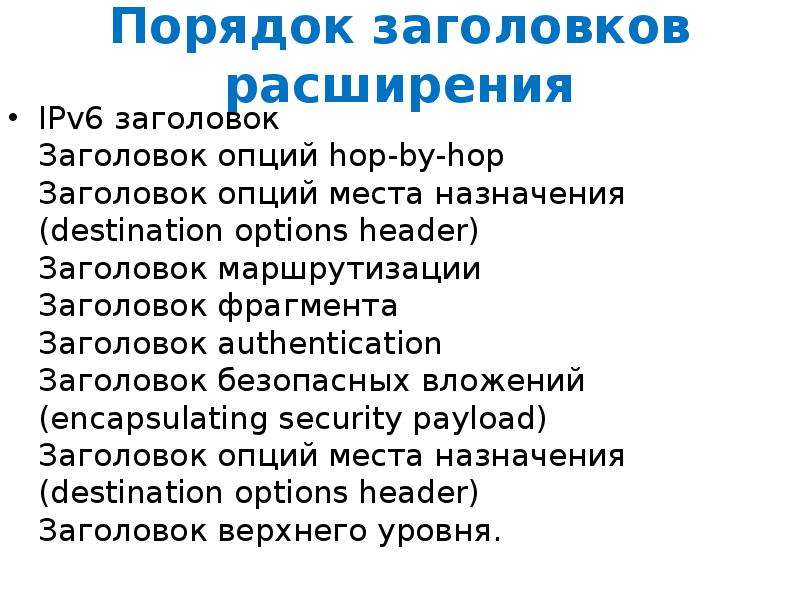

Порядок заголовков расширения IPv6 заголовок Заголовок опций hop-by-hop Заголовок опций места назначения (destination options header) Заголовок маршрутизации Заголовок фрагмента Заголовок authentication Заголовок безопасных вложений (encapsulating security payload) Заголовок опций места назначения (destination options header) Заголовок верхнего уровня.

Слайд 15

Описание слайда:

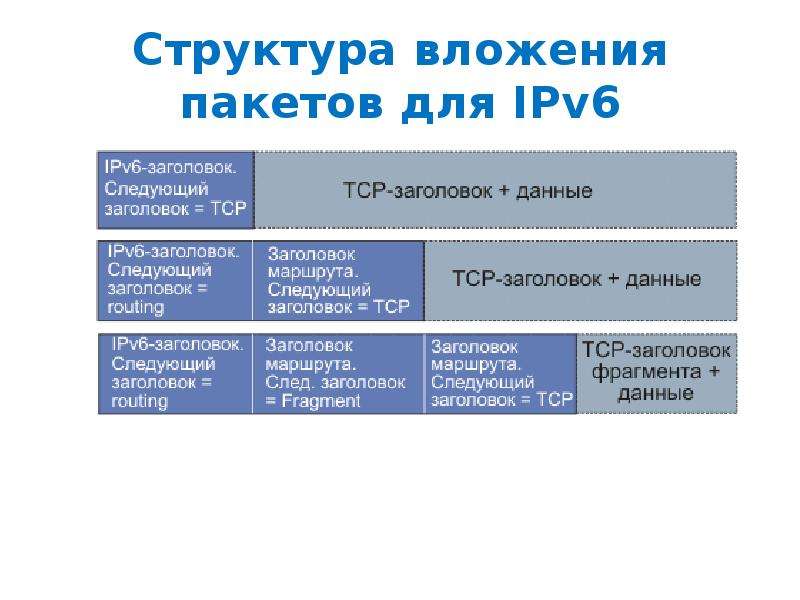

Структура вложения пакетов для IPv6

Слайд 16

Описание слайда:

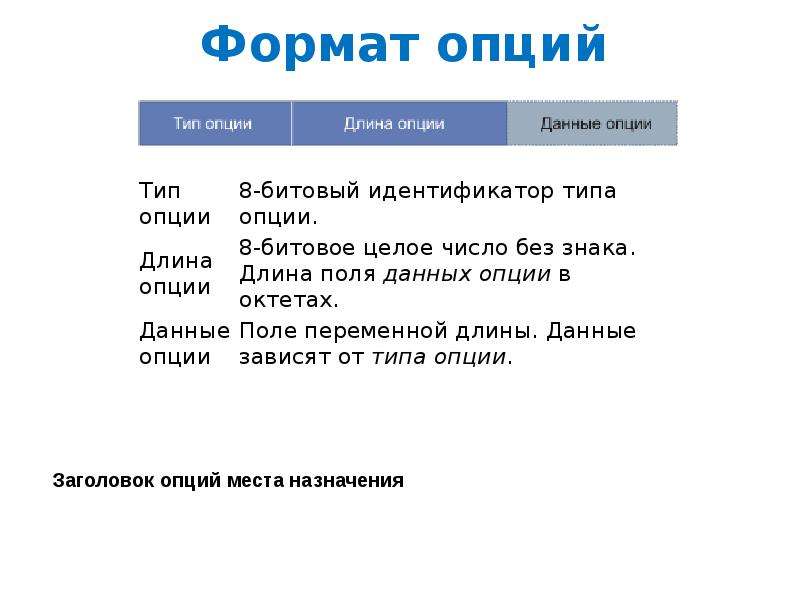

Формат опций

Слайд 17

Описание слайда:

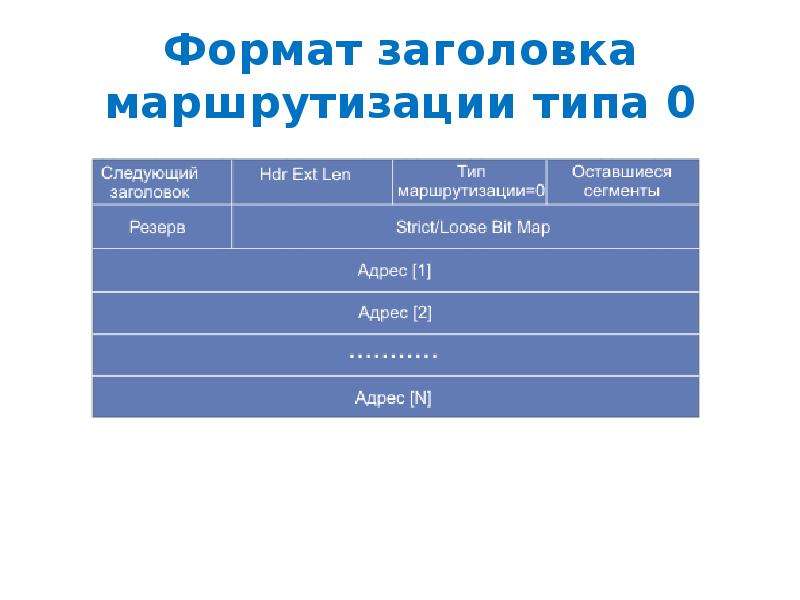

Формат заголовка маршрутизации типа 0

Слайд 18

Описание слайда:

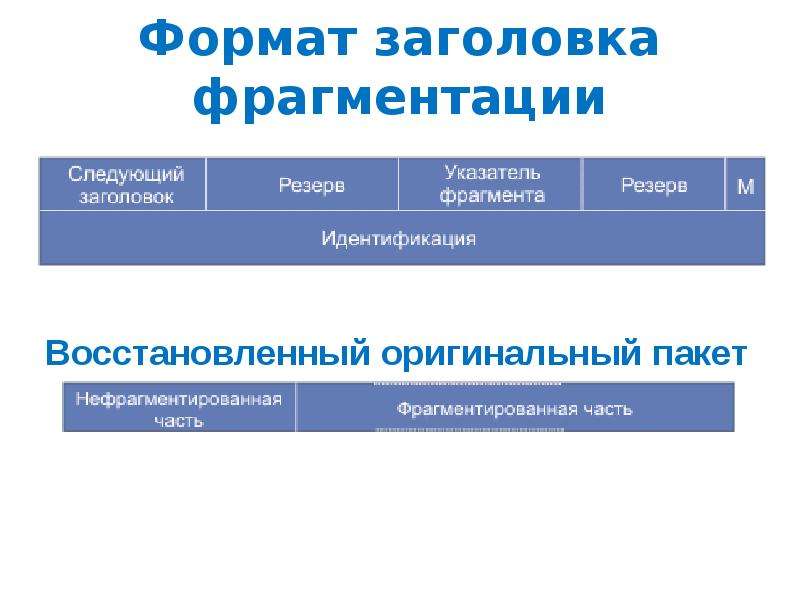

Формат заголовка фрагментации

Слайд 19

Описание слайда:

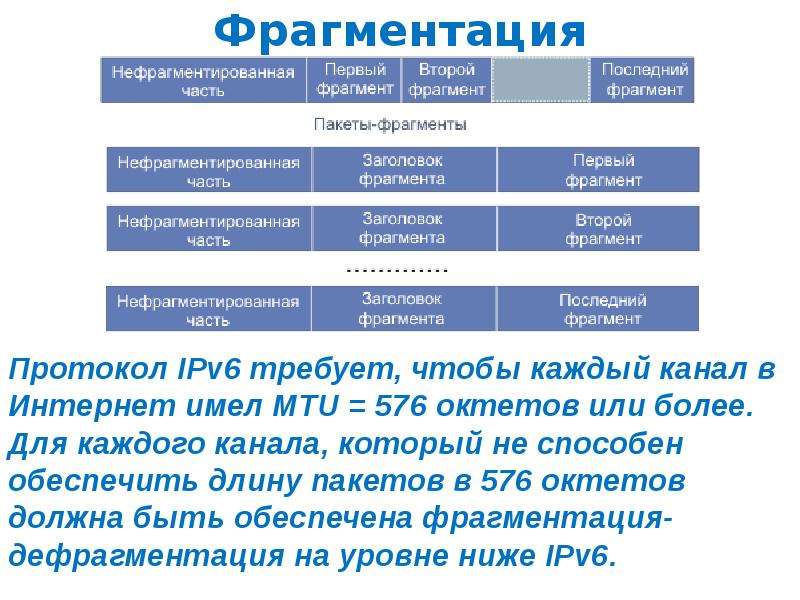

Фрагментация

Слайд 20

Описание слайда:

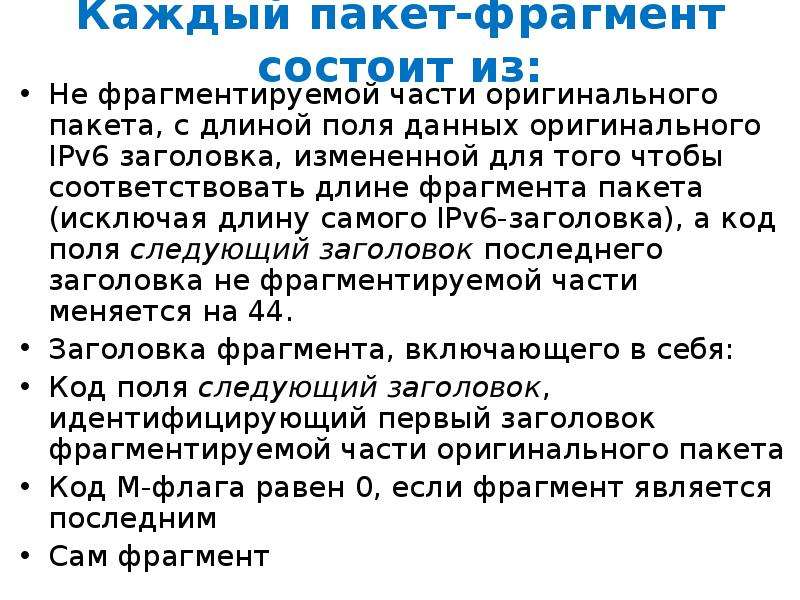

Каждый пакет-фрагмент состоит из: Не фрагментируемой части оригинального пакета, с длиной поля данных оригинального IPv6 заголовка, измененной для того чтобы соответствовать длине фрагмента пакета (исключая длину самого IPv6-заголовка), а код поля следующий заголовок последнего заголовка не фрагментируемой части меняется на 44. Заголовка фрагмента, включающего в себя: Код поля следующий заголовок, идентифицирующий первый заголовок фрагментируемой части оригинального пакета Код M-флага равен 0, если фрагмент является последним Сам фрагмент

Слайд 21

Описание слайда:

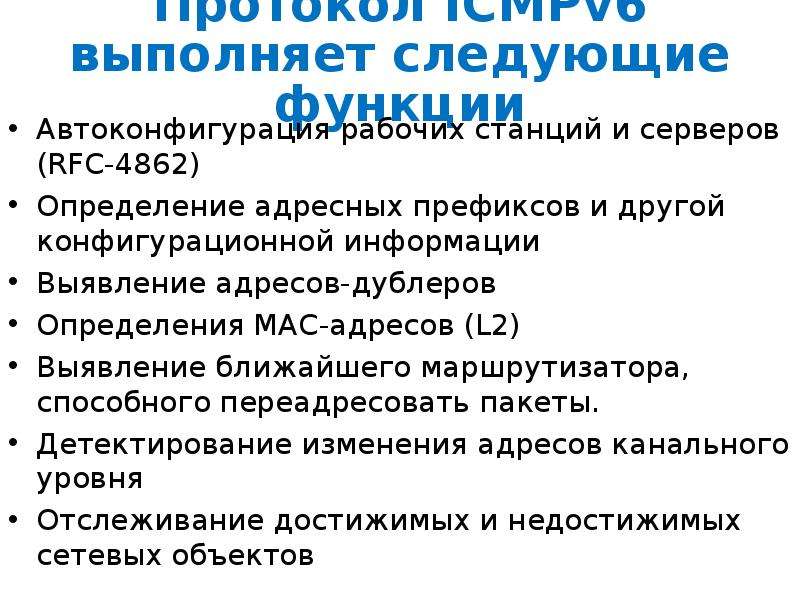

Протокол ICMPv6 выполняет следующие функции Автоконфигурация рабочих станций и серверов (RFC-4862) Определение адресных префиксов и другой конфигурационной информации Выявление адресов-дублеров Определения МАС-адресов (L2) Выявление ближайшего маршрутизатора, способного переадресовать пакеты. Детектирование изменения адресов канального уровня Отслеживание достижимых и недостижимых сетевых объектов
