Слайд 1

Описание слайда:

Аналоговая техника Лекция 1. Линейные стабилизаторы напряжения

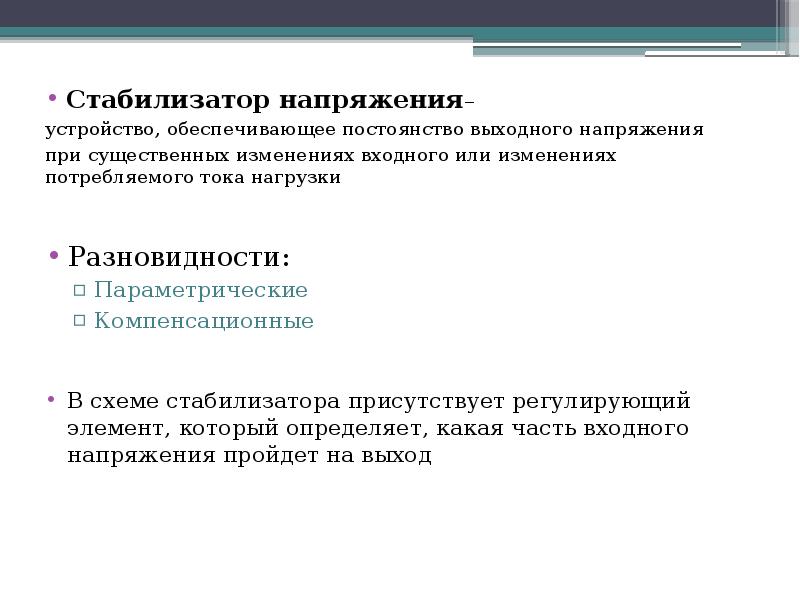

Слайд 2

Описание слайда:

Стабилизатор напряжения– Стабилизатор напряжения– устройство, обеспечивающее постоянство выходного напряжения при существенных изменениях входного или изменениях потребляемого тока нагрузки

Слайд 3

Описание слайда:

Параметрические стабилизаторы В схеме присутствует нелинейный элемент, ВАХ которого содержит участок, на котором напряжение мало зависит от тока.

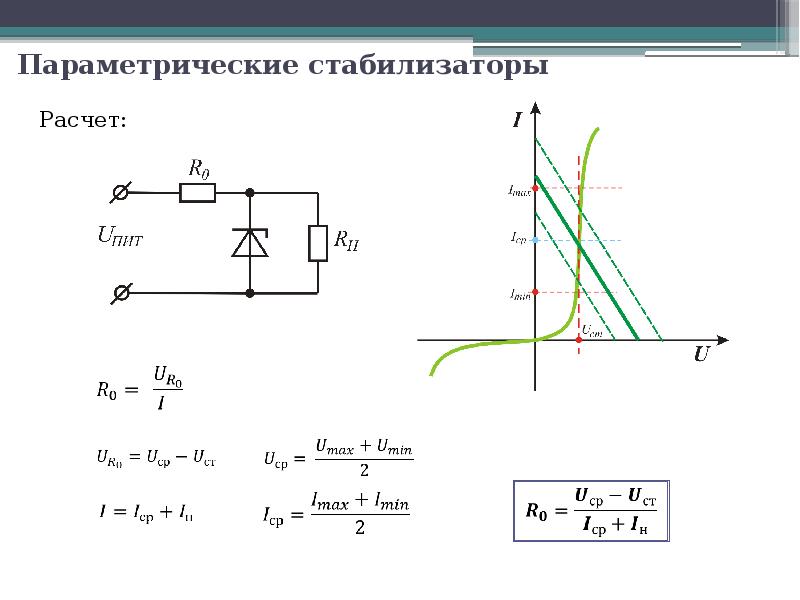

Слайд 4

Описание слайда:

Параметрические стабилизаторы Расчет:

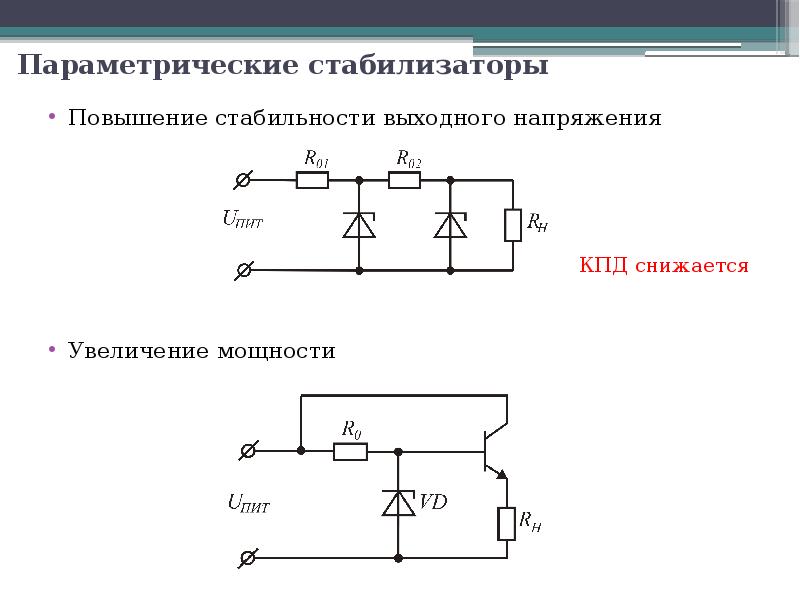

Слайд 5

Описание слайда:

Параметрические стабилизаторы Повышение стабильности выходного напряжения

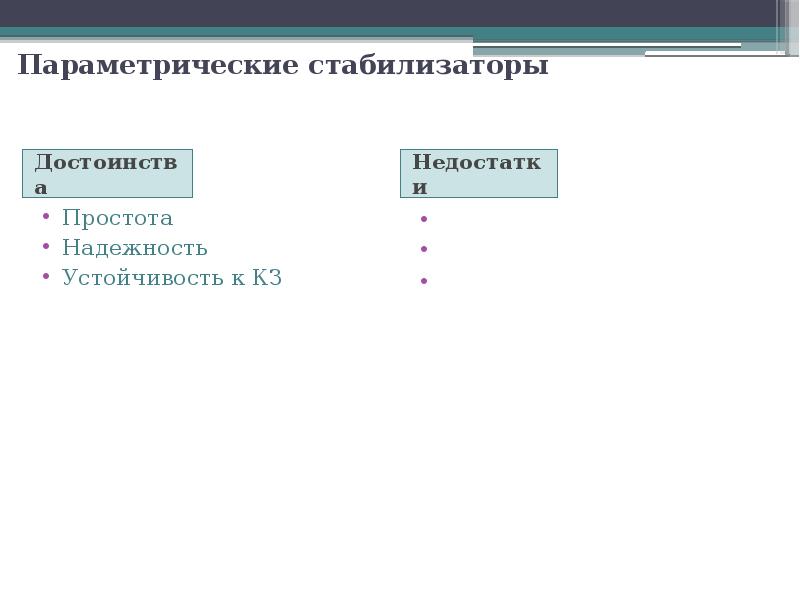

Слайд 6

Описание слайда:

Достоинства Достоинства

Слайд 7

Описание слайда:

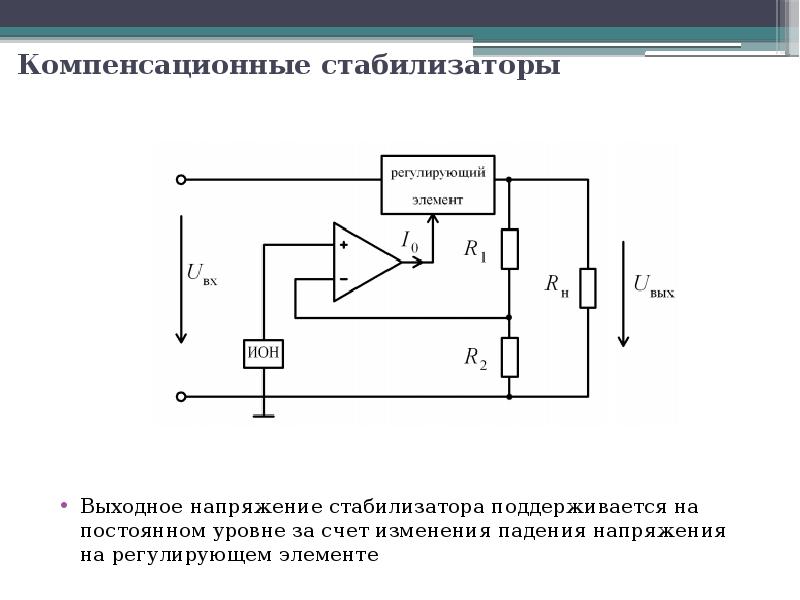

Компенсационные стабилизаторы Выходное напряжение стабилизатора поддерживается на постоянном уровне за счет изменения падения напряжения на регулирующем элементе

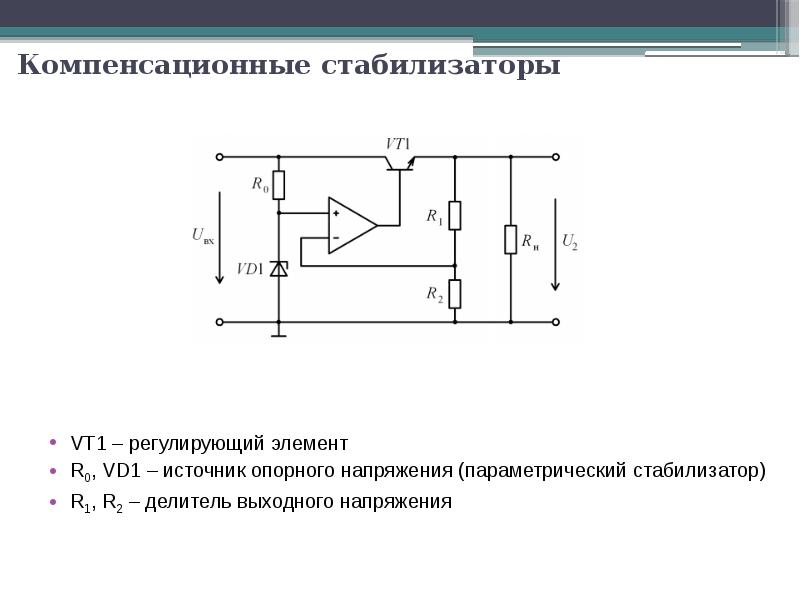

Слайд 8

Описание слайда:

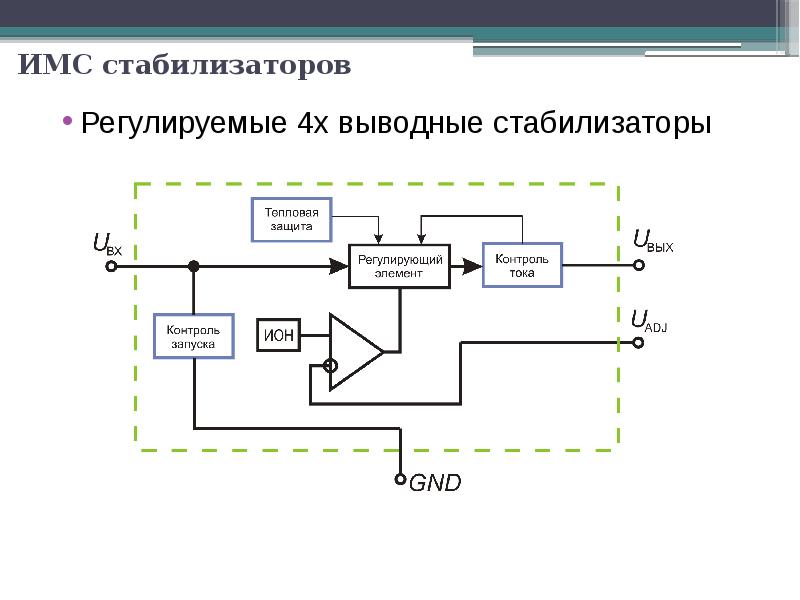

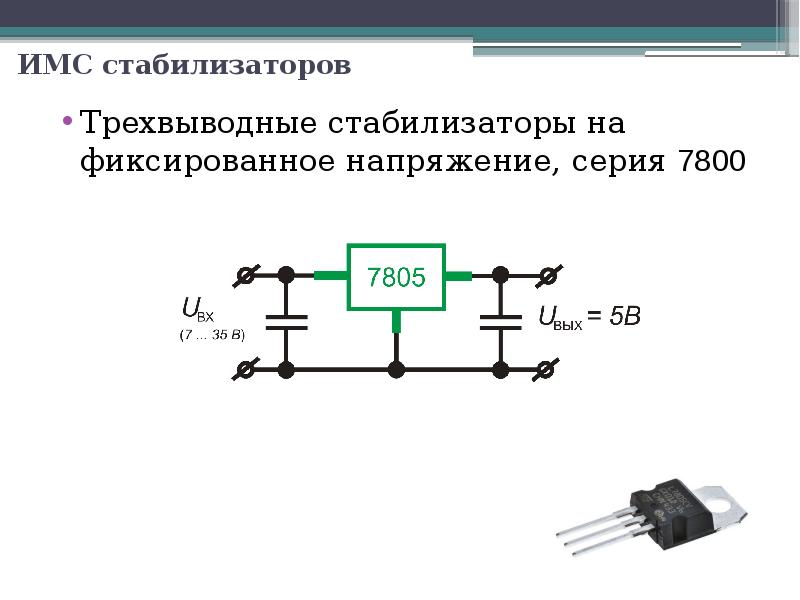

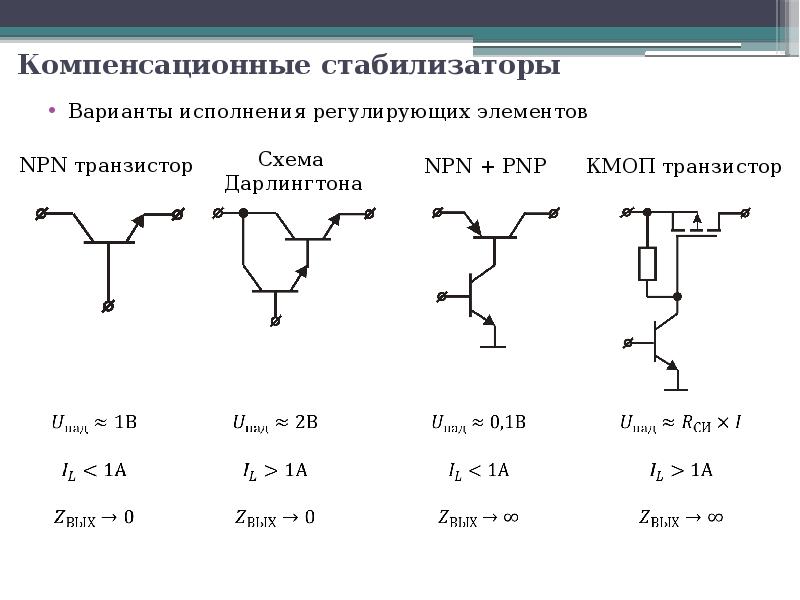

Компенсационные стабилизаторы VT1 – регулирующий элемент R0, VD1 – источник опорного напряжения (параметрический стабилизатор) R1, R2 – делитель выходного напряжения
