Слайд 1

Описание слайда:

Аппаратура передачи данных по медным кабелям модемы

Слайд 2

Описание слайда:

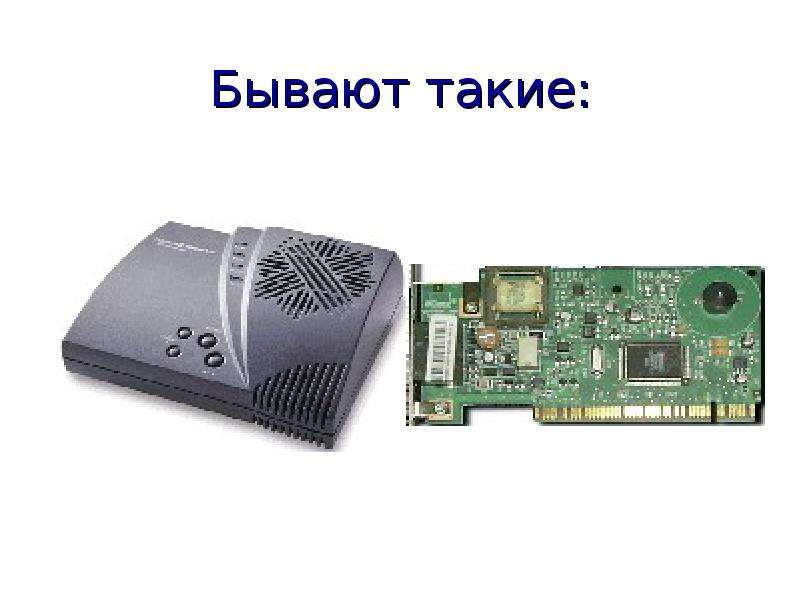

Бывают такие:

Слайд 3

Описание слайда:

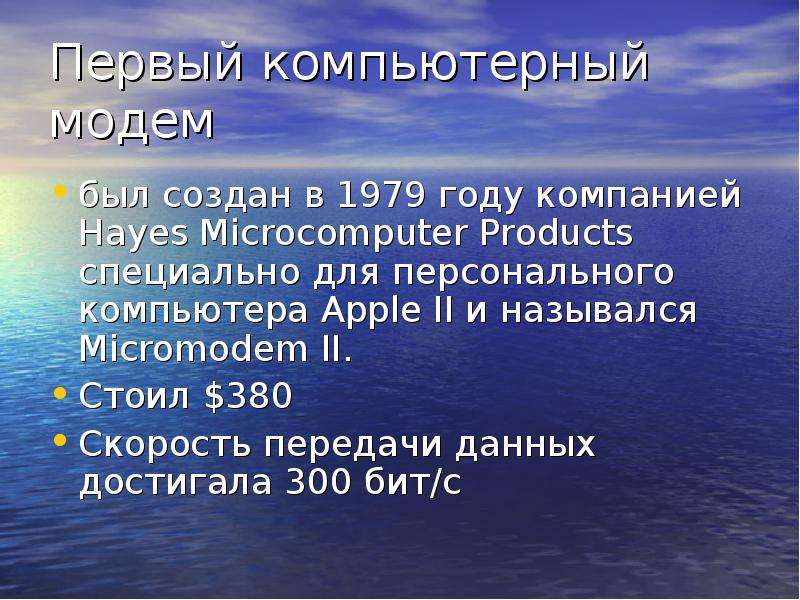

Первый компьютерный модем был создан в 1979 году компанией Hayes Microcomputer Products специально для персонального компьютера Apple II и назывался Micromodem II. Стоил $380 Скорость передачи данных достигала 300 бит/с

Слайд 4

Описание слайда:

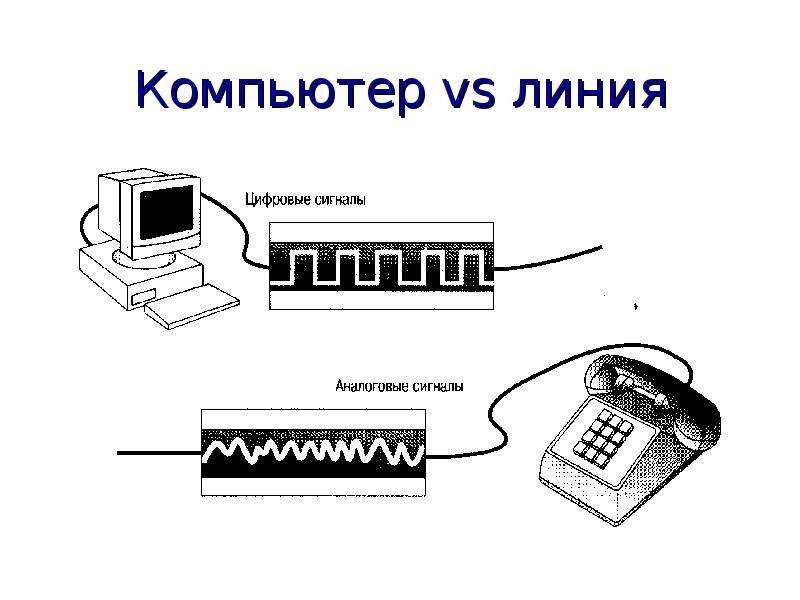

Компьютер vs линия

Слайд 5

Описание слайда:

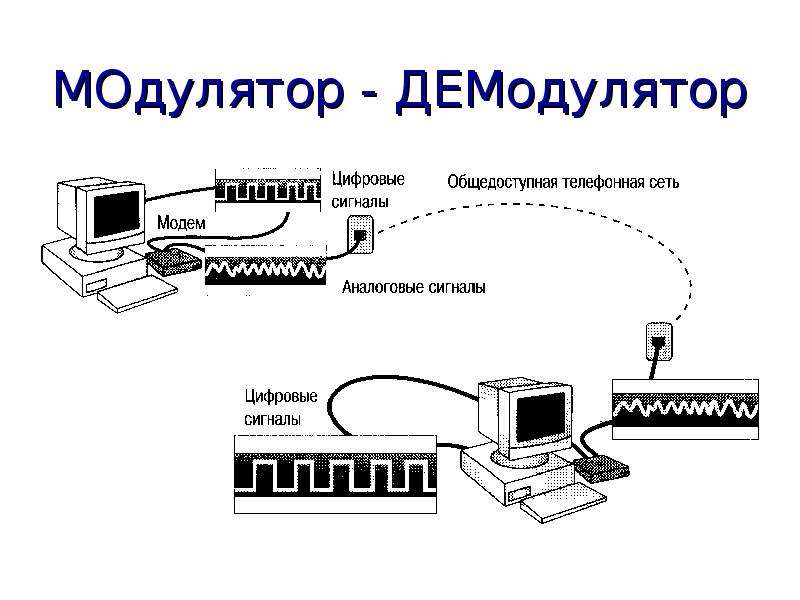

МОдулятор - ДЕМодулятор

Слайд 6

Описание слайда:

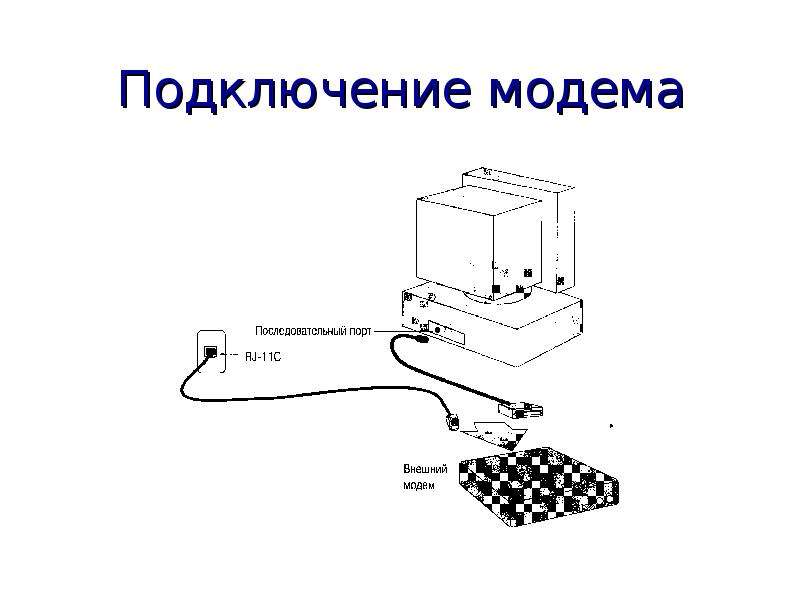

Подключение модема

Слайд 7

Описание слайда:

Удаленный доступ

Слайд 8

Описание слайда:

Соединение двух компьютеров

Слайд 9

Описание слайда:

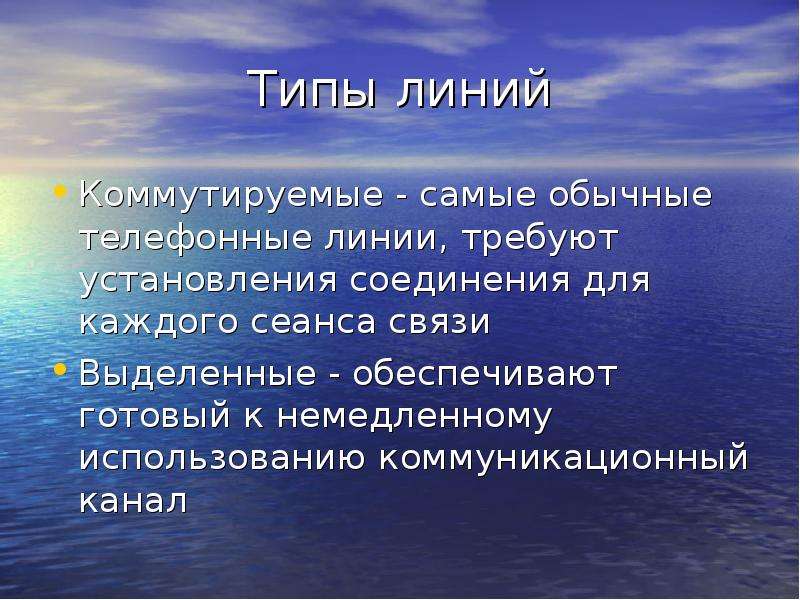

Типы линий Коммутируемые - самые обычные телефонные линии, требуют установления соединения для каждого сеанса связи Выделенные - обеспечивают готовый к немедленному использованию коммуникационный канал

Слайд 10

Описание слайда:

Разные типы линий

Слайд 11

Описание слайда:

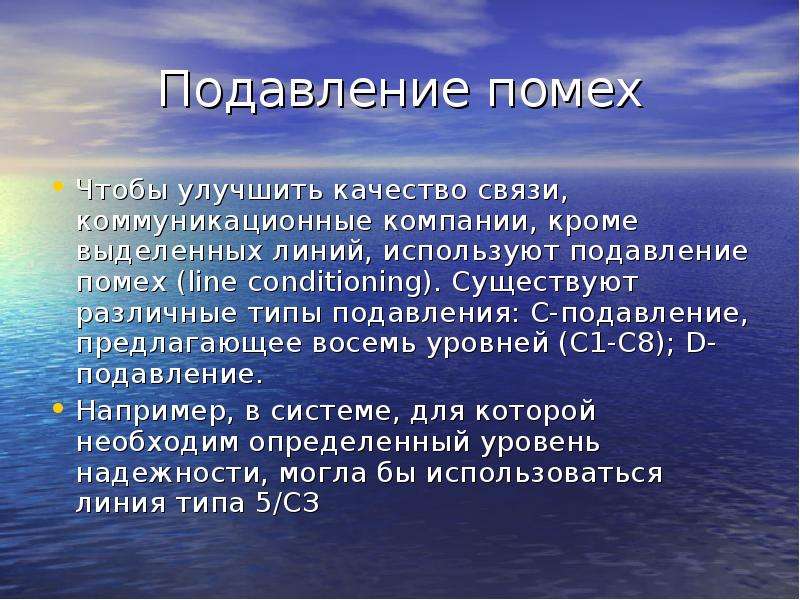

Подавление помех Чтобы улучшить качество связи, коммуникационные компании, кроме выделенных линий, используют подавление помех (line conditioning). Существуют различные типы подавления: С-подавление, предлагающее восемь уровней (С1-С8); D-подавление. Например, в системе, для которой необходим определенный уровень надежности, могла бы использоваться линия типа 5/СЗ

Слайд 12

Описание слайда:

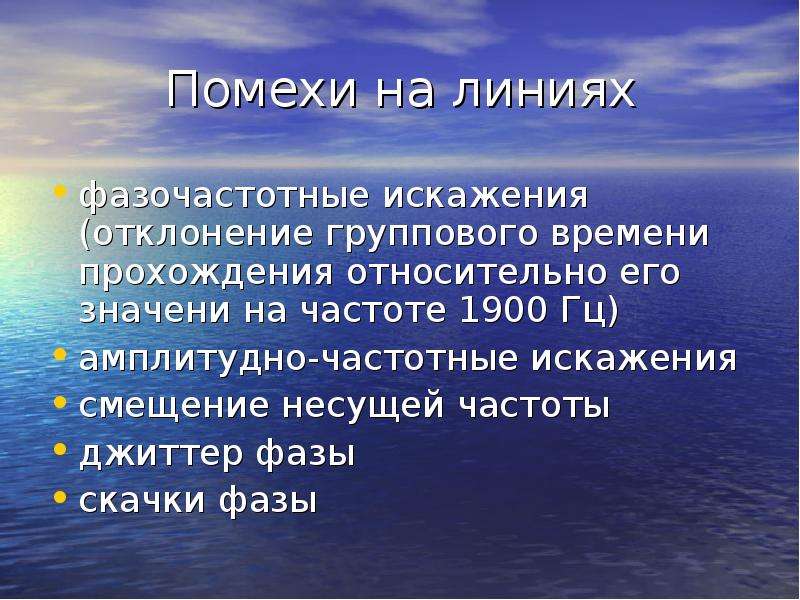

Помехи на линиях фазочастотные искажения (отклонение группового времени прохождения относительно его значени на частоте 1900 Гц) амплитудно-частотные искажения смещение несущей частоты джиттер фазы скачки фазы

Слайд 13

Описание слайда:

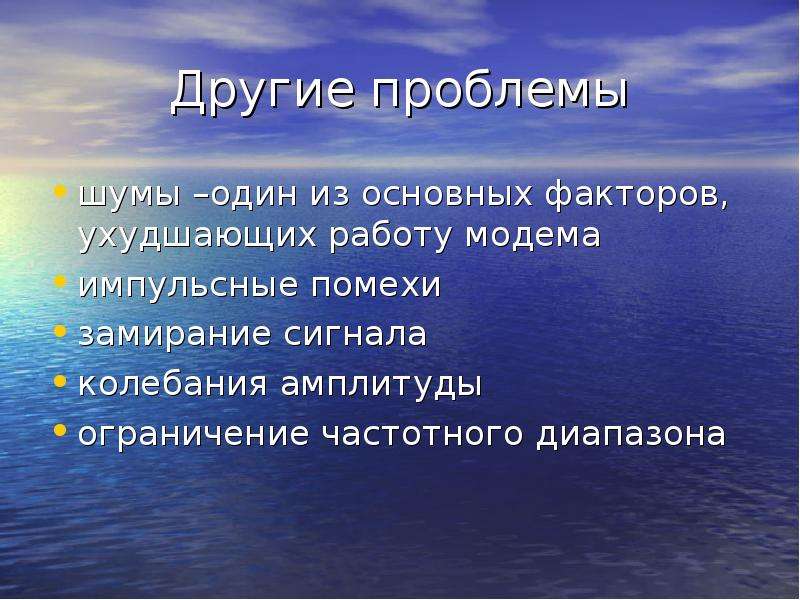

Другие проблемы шумы –один из основных факторов, ухудшающих работу модема импульсные помехи замирание сигнала колебания амплитуды ограничение частотного диапазона

Слайд 14

Описание слайда:

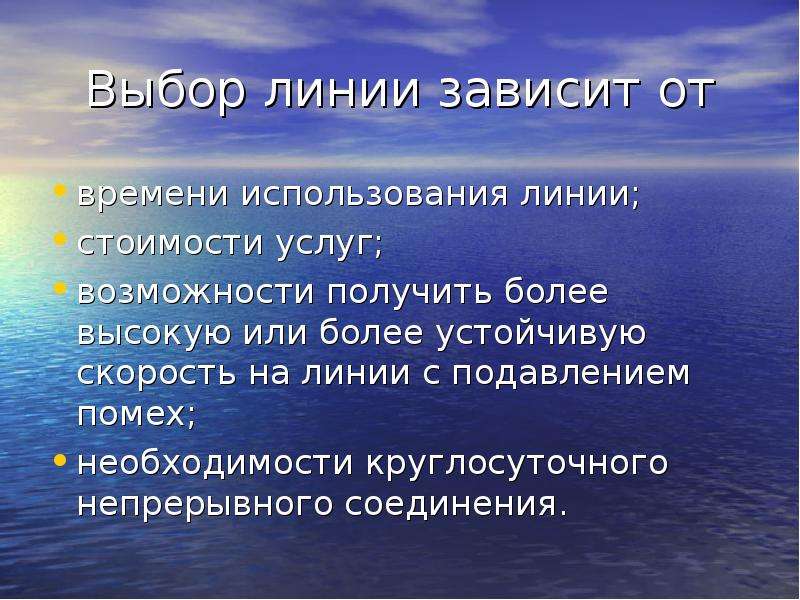

Выбор линии зависит от времени использования линии; стоимости услуг; возможности получить более высокую или более устойчивую скорость на линии с подавлением помех; необходимости круглосуточного непрерывного соединения.

Слайд 15

Описание слайда:

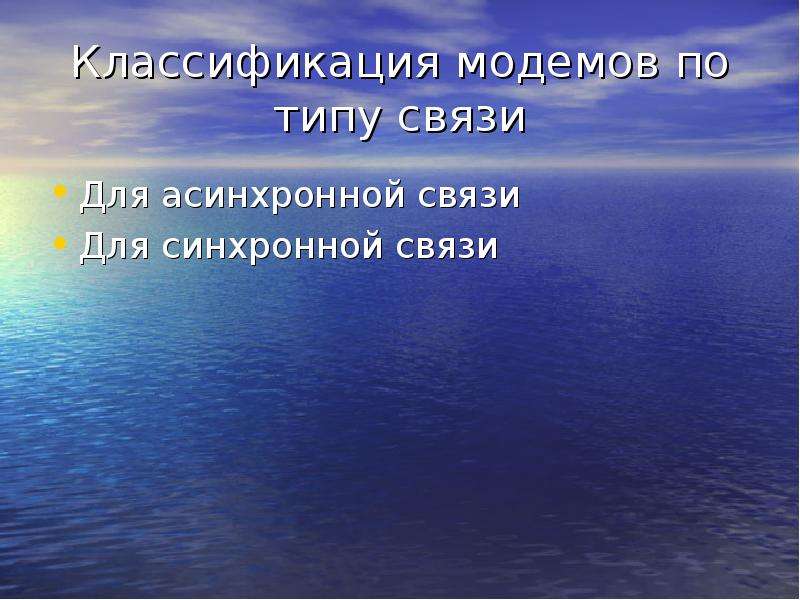

Классификация модемов по типу связи Для асинхронной связи Для синхронной связи

Слайд 16

Описание слайда:

Асинхронная связь Самая распространенная форма передачи данных Каждая из последовательностей данных отделяется от других стартовым битом и стоповым битом Передающий компьютер просто шлет данные, принимающий – просто принимает 25% трафика состоит из управляющей и координирующей информации

Слайд 17

Описание слайда:

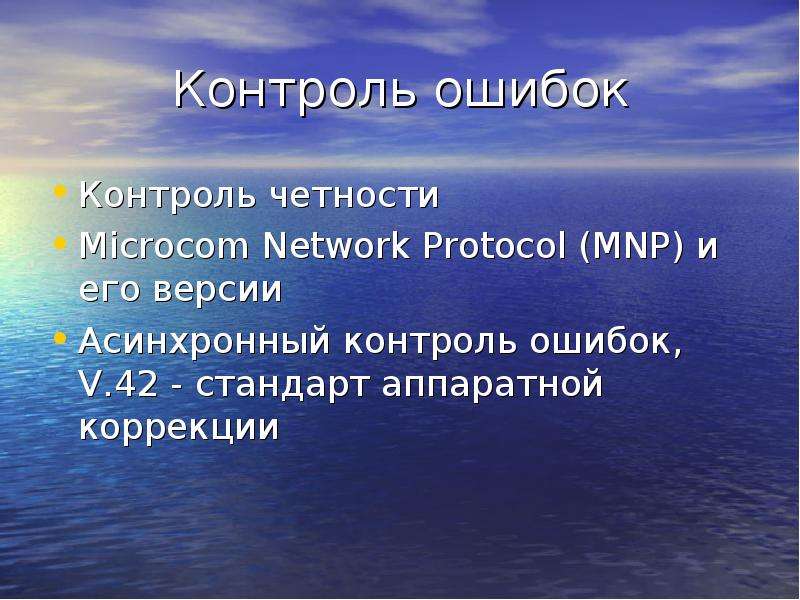

Контроль ошибок Контроль четности Microcom Network Protocol (MNP) и его версии Асинхронный контроль ошибок, V.42 - стандарт аппаратной коррекции

Слайд 18

Описание слайда:

На скорость передачи влияет: Скорость канала. Этот параметр характеризует, насколько быстро биты кодируются и передаются по каналу связи. Пропускная способность. Этот параметр характеризует долю полезной информации, передаваемой по каналу.

Слайд 19

Описание слайда:

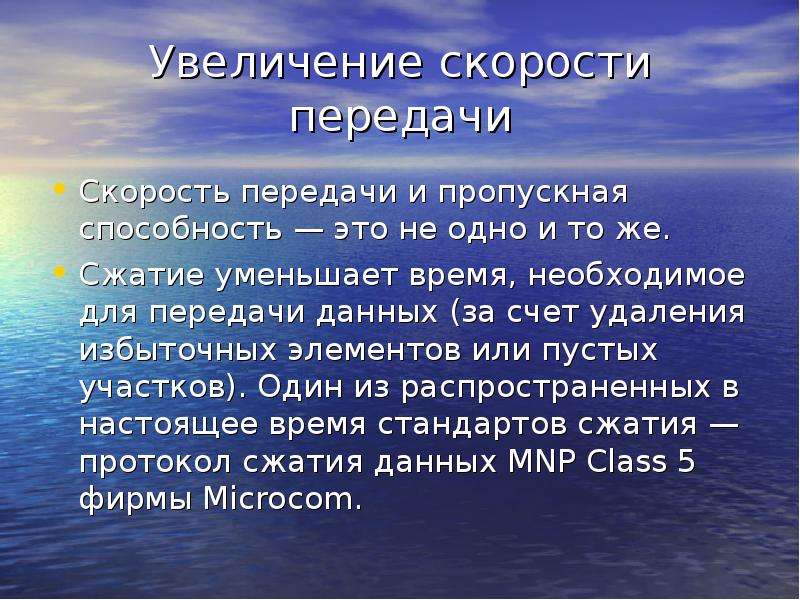

Увеличение скорости передачи Скорость передачи и пропускная способность — это не одно и то же. Сжатие уменьшает время, необходимое для передачи данных (за счет удаления избыточных элементов или пустых участков). Один из распространенных в настоящее время стандартов сжатия — протокол сжатия данных MNP Class 5 фирмы Microcom.

Слайд 20

Описание слайда:

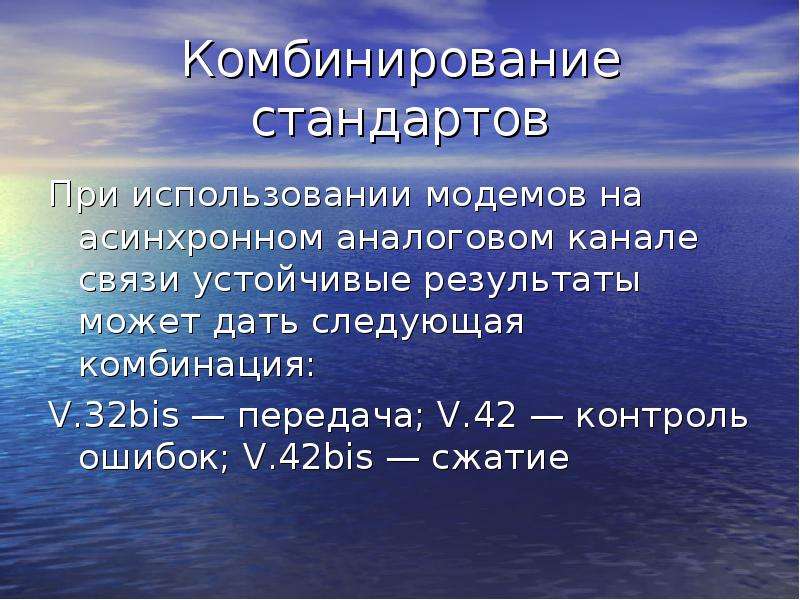

Комбинирование стандартов При использовании модемов на асинхронном аналоговом канале связи устойчивые результаты может дать следующая комбинация: V.32bis — передача; V.42 — контроль ошибок; V.42bis — сжатие

Слайд 21

Описание слайда:

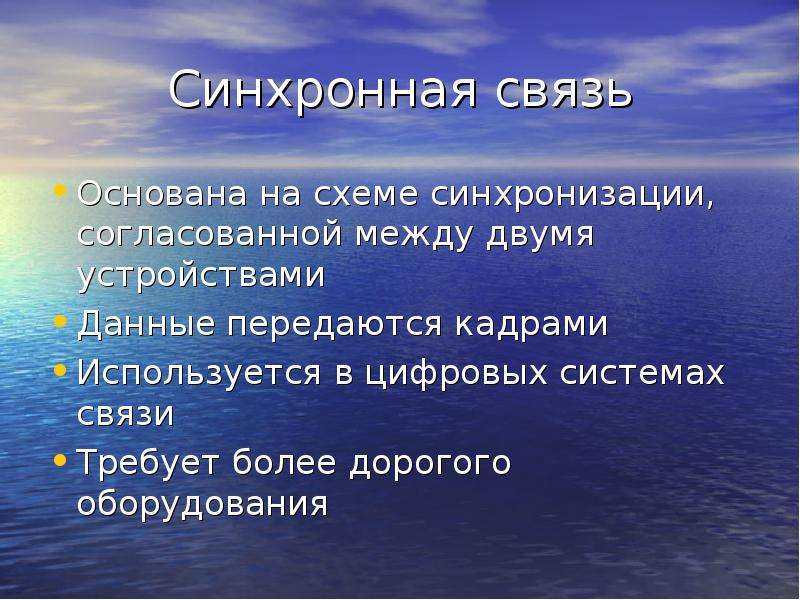

Синхронная связь Основана на схеме синхронизации, согласованной между двумя устройствами Данные передаются кадрами Используется в цифровых системах связи Требует более дорогого оборудования

Слайд 22

Описание слайда:

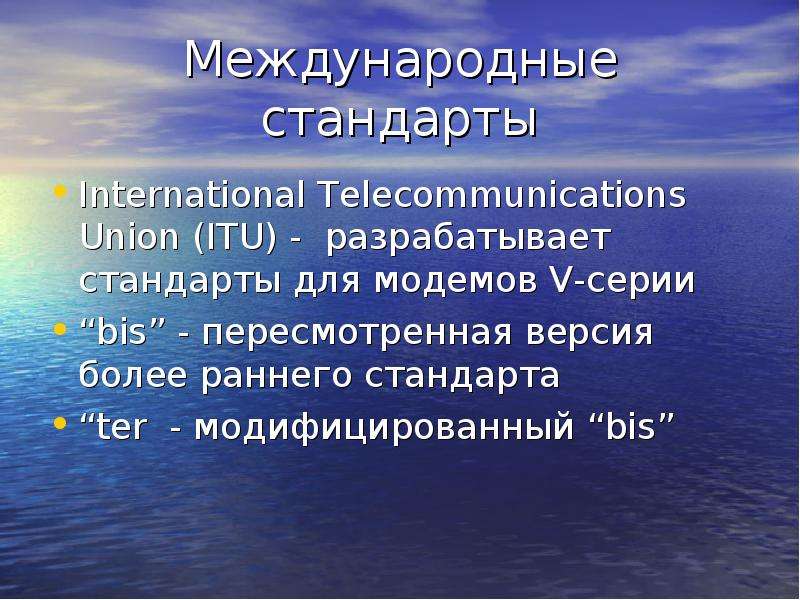

Международные стандарты International Telecommunications Union (ITU) - разрабатывает стандарты для модемов V-серии “bis” - пересмотренная версия более раннего стандарта “ter - модифицированный “bis”

Слайд 23

Описание слайда:

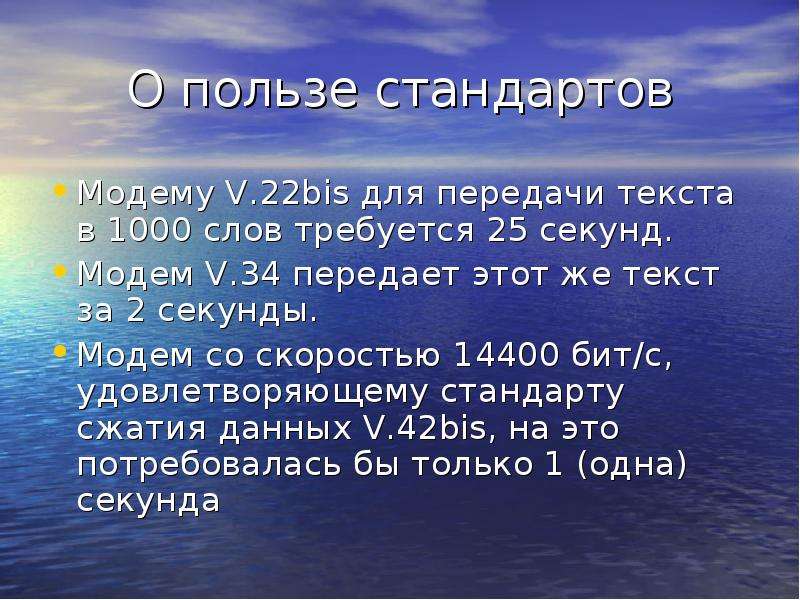

О пользе стандартов Модему V.22bis для передачи текста в 1000 слов требуется 25 секунд. Модем V.34 передает этот же текст за 2 секунды. Модем со скоростью 14400 бит/с, удовлетворяющему стандарту сжатия данных V.42bis, на это потребовалась бы только 1 (одна) секунда

Слайд 24

Описание слайда:

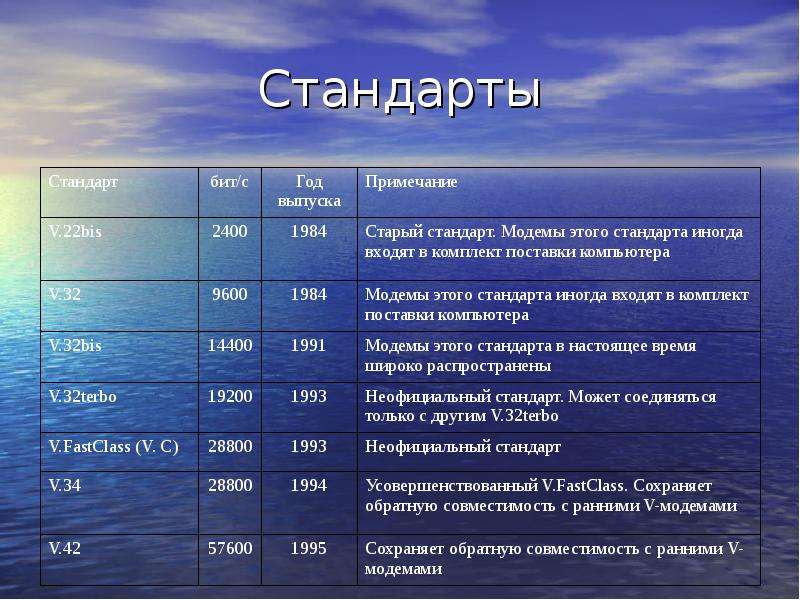

Стандарты

Слайд 25

Описание слайда:

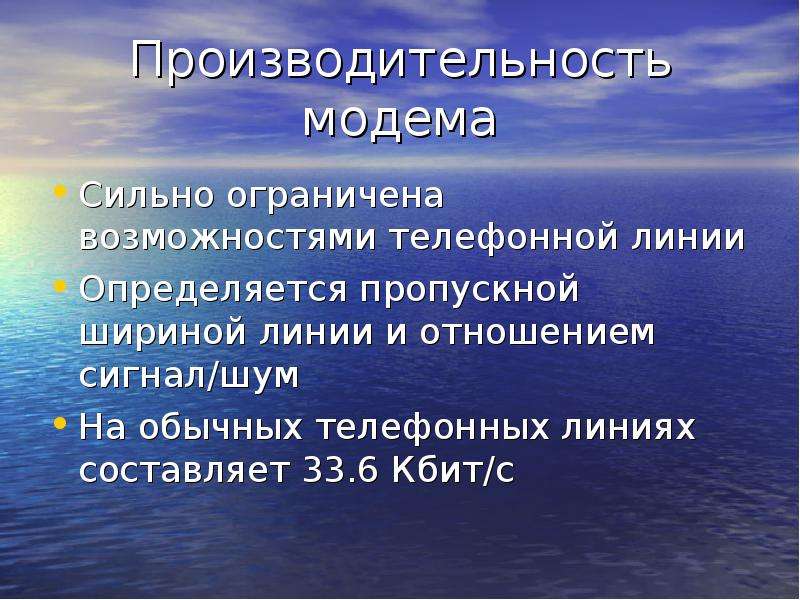

Производительность модема Сильно ограничена возможностями телефонной линии Определяется пропускной шириной линии и отношением сигнал/шум На обычных телефонных линиях составляет 33.6 Кбит/с

Слайд 26

Описание слайда:

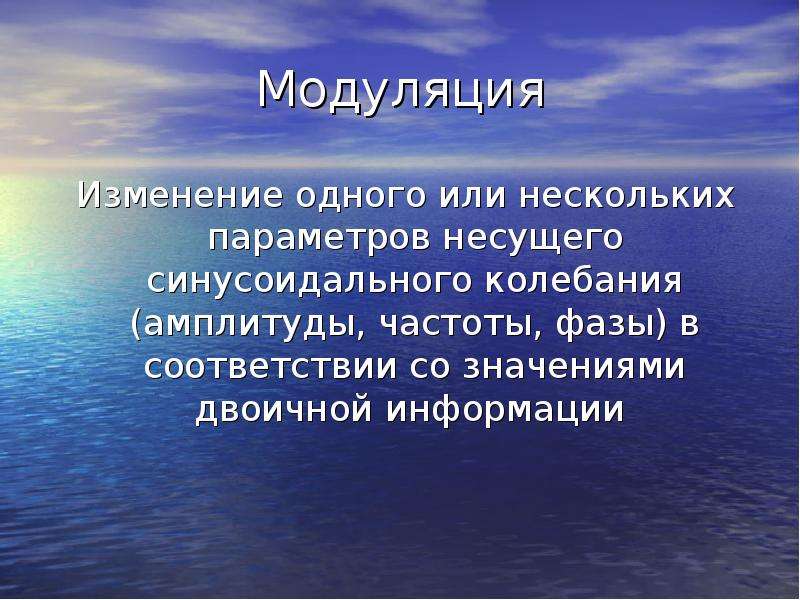

Модуляция Изменение одного или нескольких параметров несущего синусоидального колебания (амплитуды, частоты, фазы) в соответствии со значениями двоичной информации

Слайд 27

Описание слайда:

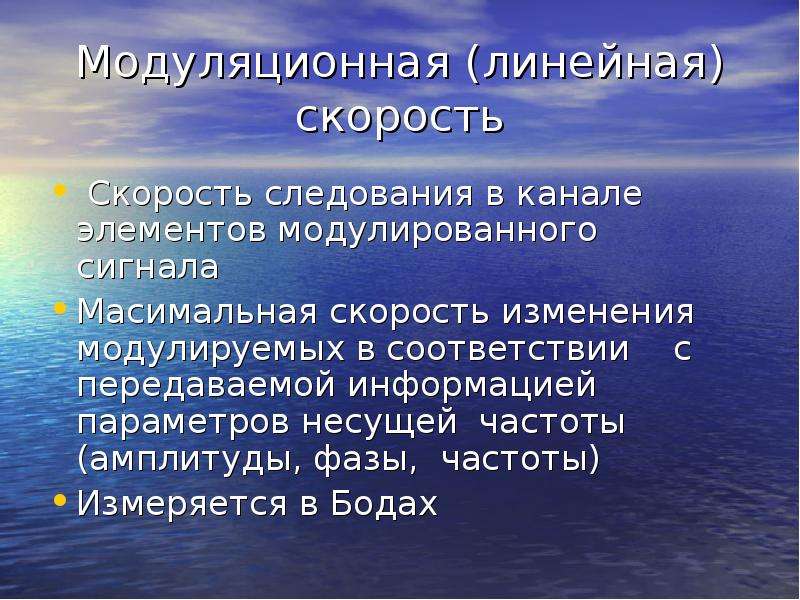

Модуляционная (линейная) скорость Скорость следования в канале элементов модулированного сигнала Масимальная скорость изменения модулируемых в соответствии с передаваемой информацией параметров несущей частоты (амплитуды, фазы, частоты) Измеряется в Бодах
