Слайд 1

Описание слайда:

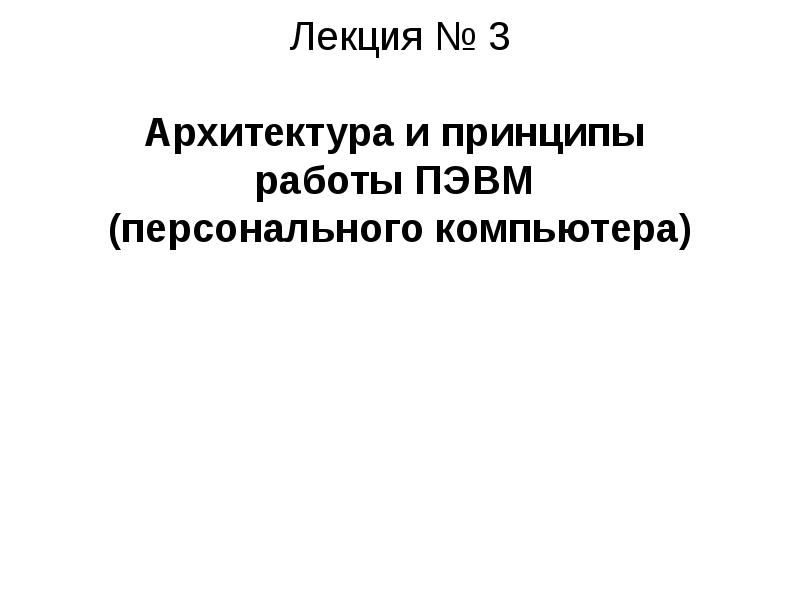

Лекция № 3 Архитектура и принципы работы ПЭВМ (персонального компьютера)

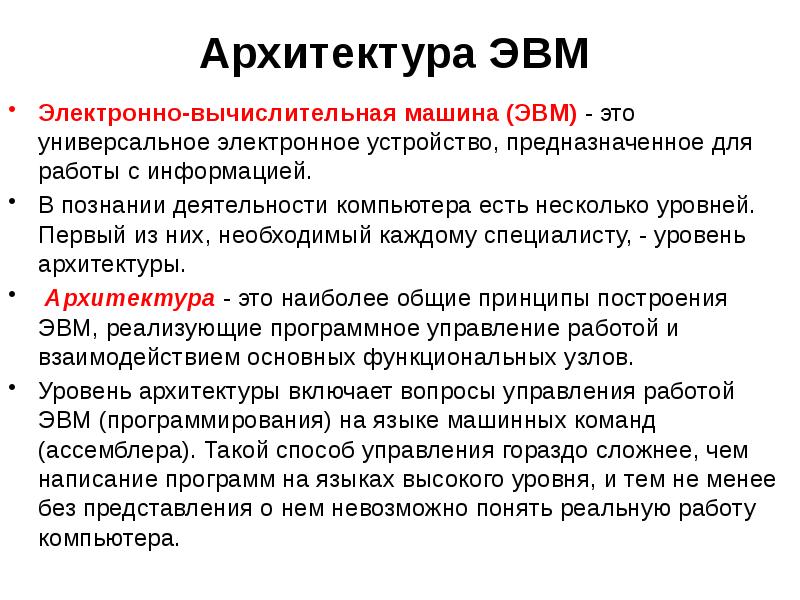

Слайд 2

Описание слайда:

Архитектура ЭВМ Электронно-вычислительная машина (ЭВМ) - это универсальное электронное устройство, предназначенное для работы с информацией. В познании деятельности компьютера есть несколько уровней. Первый из них, необходимый каждому специалисту, - уровень архитектуры. Архитектура - это наиболее общие принципы построения ЭВМ, реализующие программное управление работой и взаимодействием основных функциональных узлов. Уровень архитектуры включает вопросы управления работой ЭВМ (программирования) на языке машинных команд (ассемблера). Такой способ управления гораздо сложнее, чем написание программ на языках высокого уровня, и тем не менее без представления о нем невозможно понять реальную работу компьютера.

Слайд 3

Описание слайда:

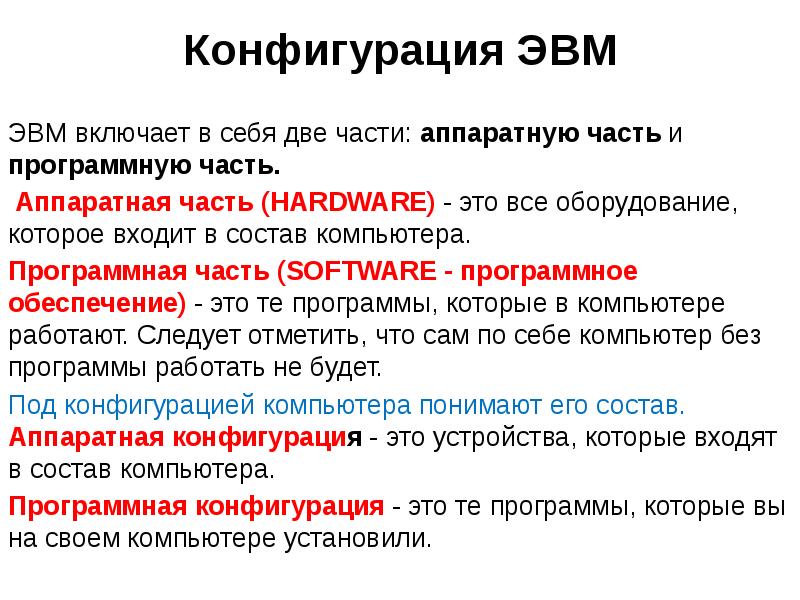

Конфигурация ЭВМ ЭВМ включает в себя две части: аппаратную часть и программную часть. Аппаратная часть (HARDWARE) - это все оборудование, которое входит в состав компьютера. Программная часть (SOFTWARE - программное обеспечение) - это те программы, которые в компьютере работают. Следует отметить, что сам по себе компьютер без программы работать не будет. Под конфигурацией компьютера понимают его состав. Аппаратная конфигурация - это устройства, которые входят в состав компьютера. Программная конфигурация - это те программы, которые вы на своем компьютере установили.

Слайд 4

Описание слайда:

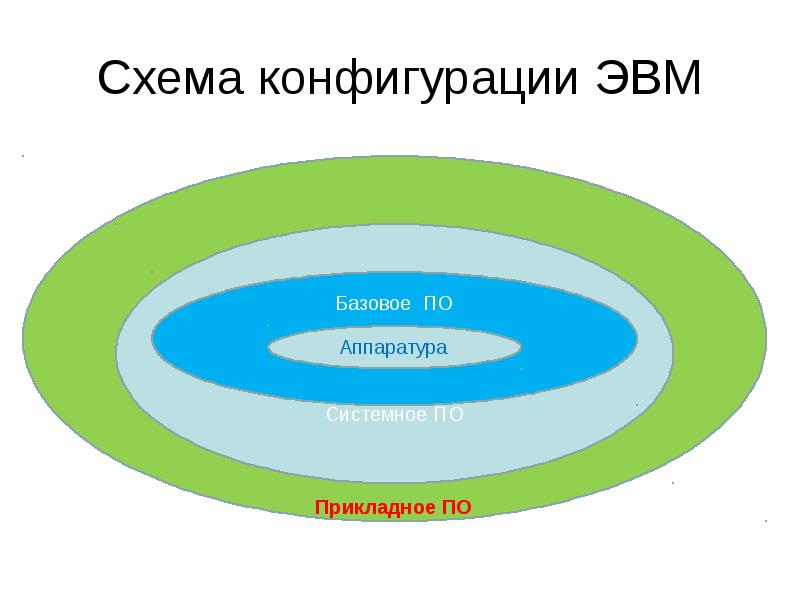

Схема конфигурации ЭВМ

Слайд 5

Описание слайда:

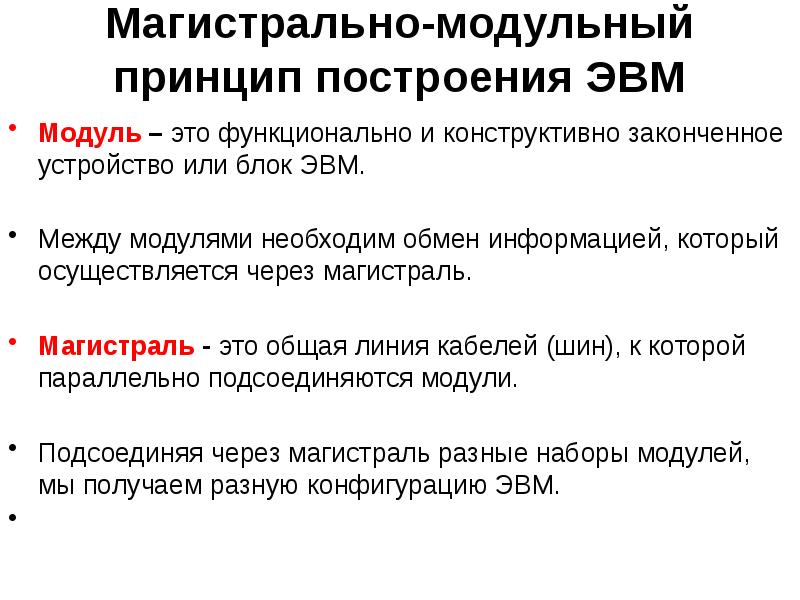

Магистрально-модульный принцип построения ЭВМ Модуль – это функционально и конструктивно законченное устройство или блок ЭВМ. Между модулями необходим обмен информацией, который осуществляется через магистраль. Магистраль - это общая линия кабелей (шин), к которой параллельно подсоединяются модули. Подсоединяя через магистраль разные наборы модулей, мы получаем разную конфигурацию ЭВМ.

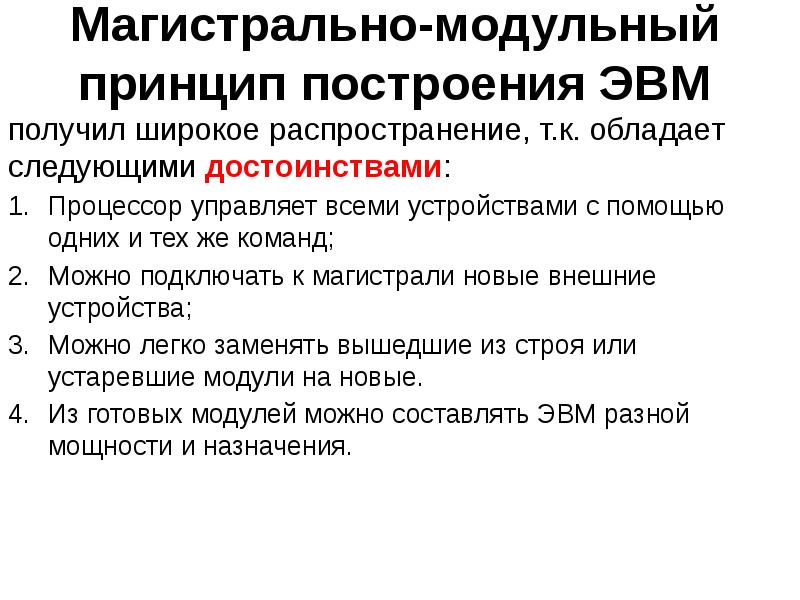

Слайд 6

Описание слайда:

Магистрально-модульный принцип построения ЭВМ получил широкое распространение, т.к. обладает следующими достоинствами: Процессор управляет всеми устройствами с помощью одних и тех же команд; Можно подключать к магистрали новые внешние устройства; Можно легко заменять вышедшие из строя или устаревшие модули на новые. Из готовых модулей можно составлять ЭВМ разной мощности и назначения.

Слайд 7

Описание слайда:

Магистрально-модульный принцип построения ЭВМ

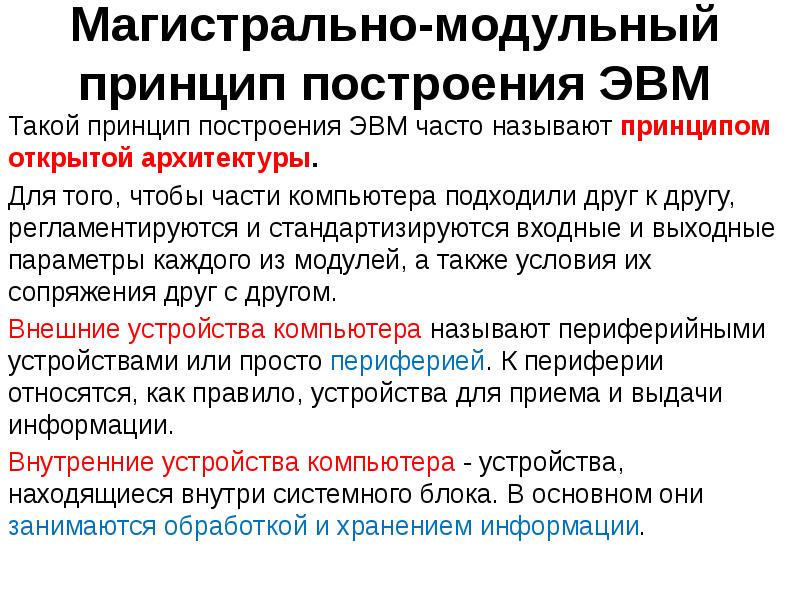

Слайд 8

Описание слайда:

Магистрально-модульный принцип построения ЭВМ Такой принцип построения ЭВМ часто называют принципом открытой архитектуры. Для того, чтобы части компьютера подходили друг к другу, регламентируются и стандартизируются входные и выходные параметры каждого из модулей, а также условия их сопряжения друг с другом. Внешние устройства компьютера называют периферийными устройствами или просто периферией. К периферии относятся, как правило, устройства для приема и выдачи информации. Внутренние устройства компьютера - устройства, находящиеся внутри системного блока. В основном они занимаются обработкой и хранением информации.

Слайд 9

Описание слайда:

Базовая аппаратная конфигурация Персональный компьютер — универсальная техническая система. Его конфигурацию (состав оборудования) можно гибко изменять по мере необходимости. Тем не менее существует понятие базовой конфигурации, которую считают типовой. В таком комплекте компьютер обычно поставляется. Понятие базовой конфигурации может меняться. В настоящее время в базовой конфигурации рассматривают четыре устройства □ системный блок; □ монитор; □ клавиатура; □ мышь.

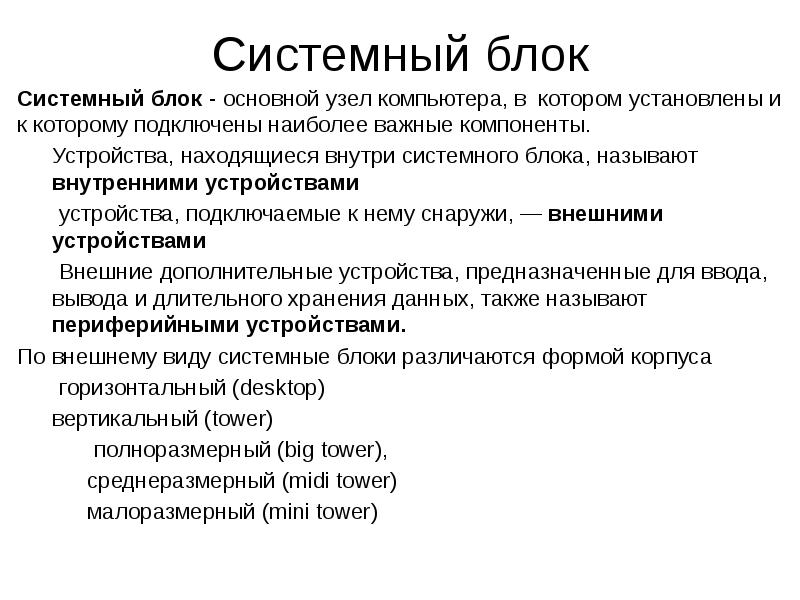

Слайд 10

Описание слайда:

Системный блок Системный блок - основной узел компьютера, в котором установлены и к которому подключены наиболее важные компоненты. Устройства, находящиеся внутри системного блока, называют внутренними устройствами устройства, подключаемые к нему снаружи, — внешними устройствами Внешние дополнительные устройства, предназначенные для ввода, вывода и длительного хранения данных, также называют периферийными устройствами. По внешнему виду системные блоки различаются формой корпуса горизонтальный (desktop) вертикальный (tower) полноразмерный (big tower), среднеразмерный (midi tower) малоразмерный (mini tower)

Слайд 11

Описание слайда:

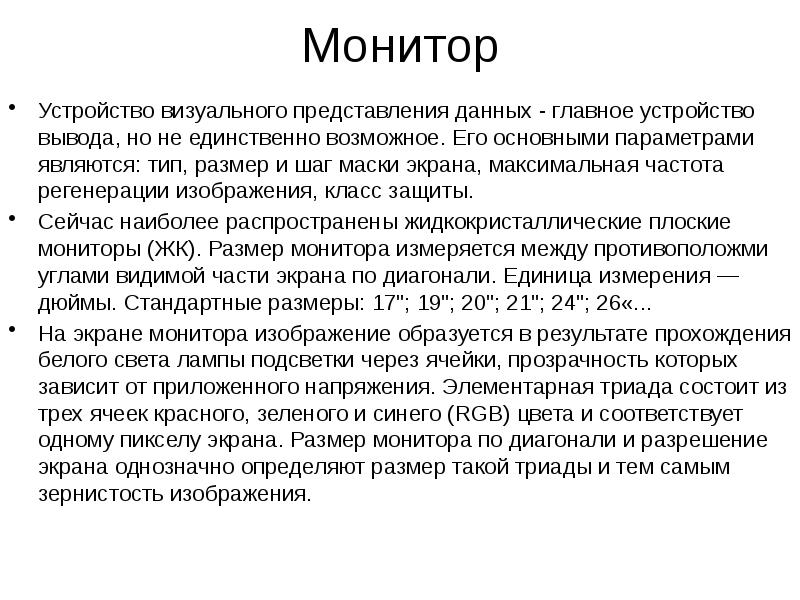

Монитор Устройство визуального представления данных - главное устройство вывода, но не единственно возможное. Его основными параметрами являются: тип, размер и шаг маски экрана, максимальная частота регенерации изображения, класс защиты. Сейчас наиболее распространены жидкокристаллические плоские мониторы (ЖК). Размер монитора измеряется между противоположми углами видимой части экрана по диагонали. Единица измерения — дюймы. Стандартные размеры: 17"; 19"; 20"; 21"; 24"; 26«... На экране монитора изображение образуется в результате прохождения белого света лампы подсветки через ячейки, прозрачность которых зависит от приложенного напряжения. Элементарная триада состоит из трех ячеек красного, зеленого и синего (RGB) цвета и соответствует одному пикселу экрана. Размер монитора по диагонали и разрешение экрана однозначно определяют размер такой триады и тем самым зернистость изображения.

Слайд 12

Описание слайда:

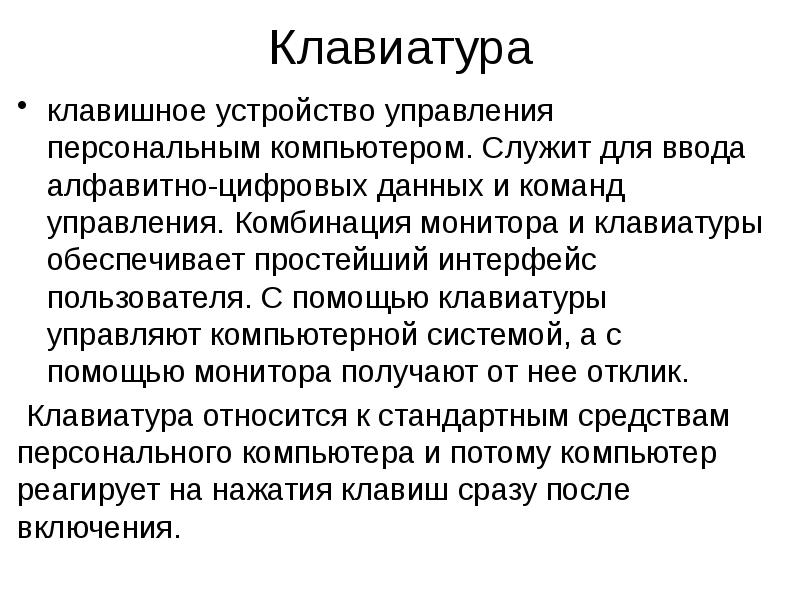

Клавиатура клавишное устройство управления персональным компьютером. Служит для ввода алфавитно-цифровых данных и команд управления. Комбинация монитора и клавиатуры обеспечивает простейший интерфейс пользователя. С помощью клавиатуры управляют компьютерной системой, а с помощью монитора получают от нее отклик. Клавиатура относится к стандартным средствам персонального компьютера и потому компьютер реагирует на нажатия клавиш сразу после включения.

Слайд 13

Описание слайда:

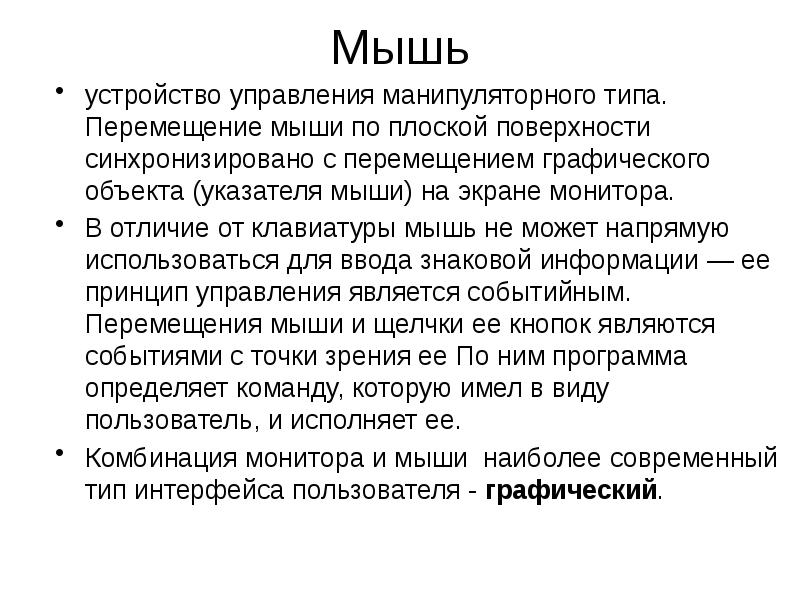

Мышь устройство управления манипуляторного типа. Перемещение мыши по плоской поверхности синхронизировано с перемещением графического объекта (указателя мыши) на экране монитора. В отличие от клавиатуры мышь не может напрямую использоваться для ввода знаковой информации — ее принцип управления является событийным. Перемещения мыши и щелчки ее кнопок являются событиями с точки зрения ее По ним программа определяет команду, которую имел в виду пользователь, и исполняет ее. Комбинация монитора и мыши наиболее современный тип интерфейса пользователя - графический.

Слайд 14

Описание слайда:

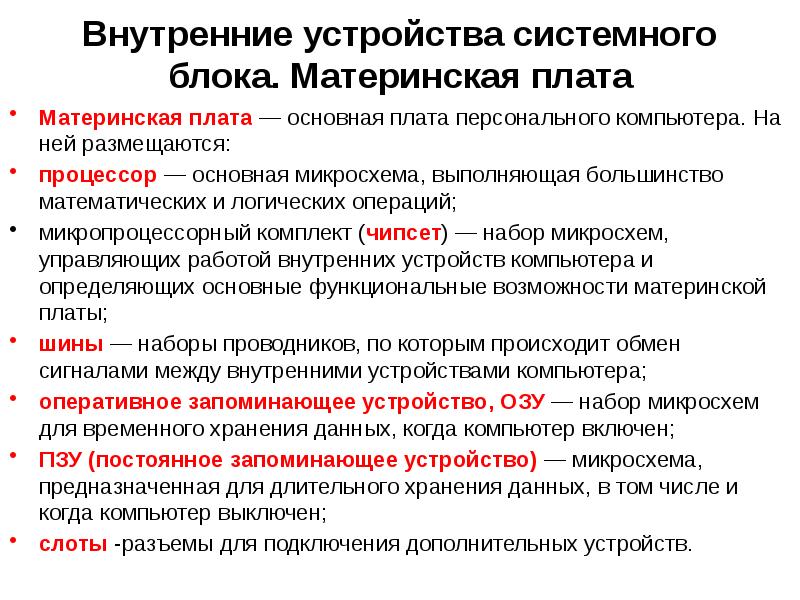

Внутренние устройства системного блока. Материнская плата Материнская плата — основная плата персонального компьютера. На ней размещаются: процессор — основная микросхема, выполняющая большинство математических и логических операций; микропроцессорный комплект (чипсет) — набор микросхем, управляющих работой внутренних устройств компьютера и определяющих основные функциональные возможности материнской платы; шины — наборы проводников, по которым происходит обмен сигналами между внутренними устройствами компьютера; оперативное запоминающее устройство, ОЗУ — набор микросхем для временного хранения данных, когда компьютер включен; ПЗУ (постоянное запоминающее устройство) — микросхема, предназначенная для длительного хранения данных, в том числе и когда компьютер выключен; слоты -разъемы для подключения дополнительных устройств.

Слайд 15

Описание слайда:

Жесткий диск основное устройство для долговременного хранения больших объемов данных и программ. Управление работой жесткого диска выполняет специальное аппаратно-логическое устройство — контроллер жесткого диска

Слайд 16

Описание слайда:

Схема устройства накопителя на жёстких магнитных дисках

Слайд 17

Описание слайда:

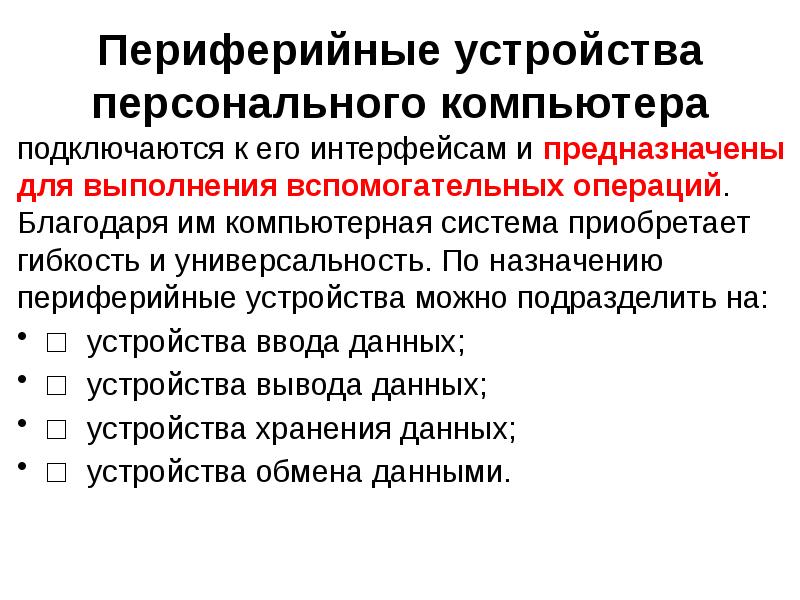

Периферийные устройства персонального компьютера подключаются к его интерфейсам и предназначены для выполнения вспомогательных операций. Благодаря им компьютерная система приобретает гибкость и универсальность. По назначению периферийные устройства можно подразделить на: □ устройства ввода данных; □ устройства вывода данных; □ устройства хранения данных; □ устройства обмена данными.

Слайд 18

Описание слайда:

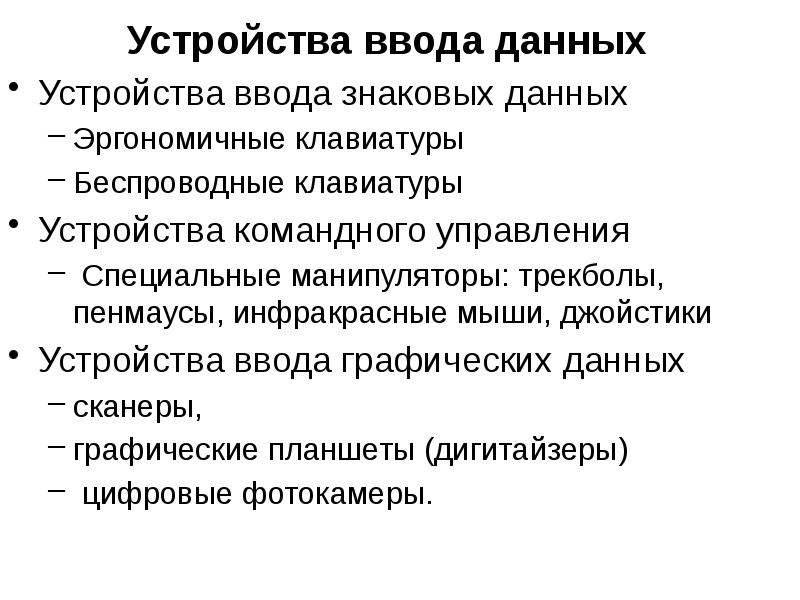

Устройства ввода данных Устройства ввода данных Устройства ввода знаковых данных Эргономичные клавиатуры Беспроводные клавиатуры Устройства командного управления Специальные манипуляторы: трекболы, пенмаусы, инфракрасные мыши, джойстики Устройства ввода графических данных сканеры, графические планшеты (дигитайзеры) цифровые фотокамеры.
