Слайд 1


Аварії і аварійні ситуації в типових технологічних процесах та їх попередження, слайд №1
Описание слайда:

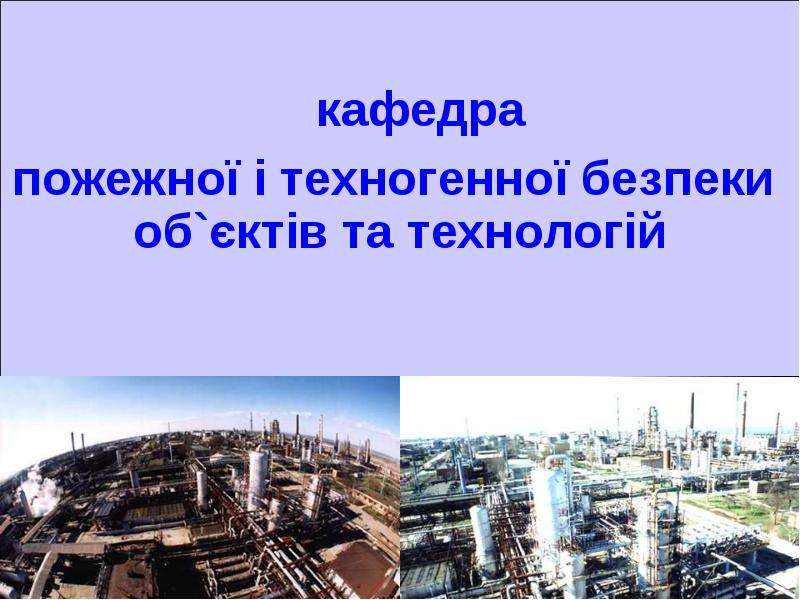

Слайд 2


кафедра пожежної і техногенної безпеки об`єктів та технологій
Описание слайда:
кафедра пожежної і техногенної безпеки об`єктів та технологій

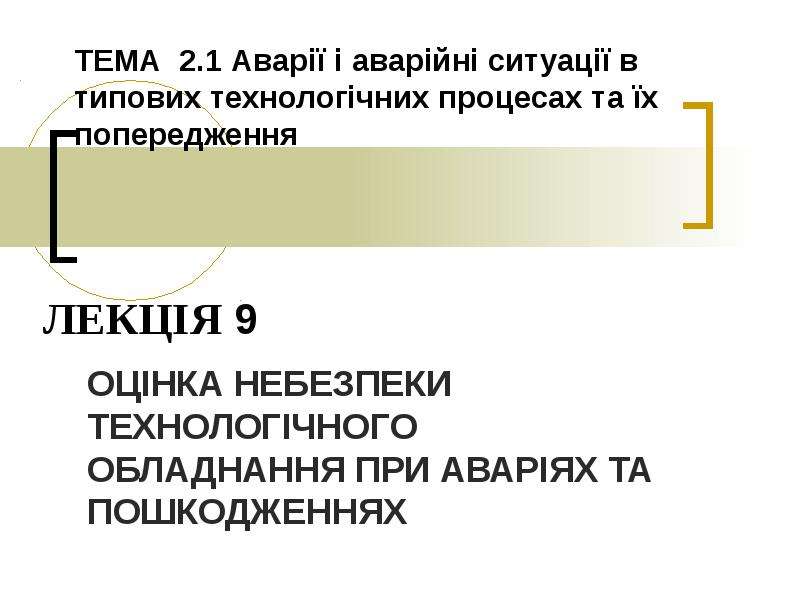

Слайд 3


ЛЕКЦІЯ 9 ОЦІНКА НЕБЕЗПЕКИ ТЕХНОЛОГІЧНОГО ОБЛАДНАННЯ ПРИ АВАРІЯХ ТА ПОШКОДЖЕННЯХ
Описание слайда:
ЛЕКЦІЯ 9 ОЦІНКА НЕБЕЗПЕКИ ТЕХНОЛОГІЧНОГО ОБЛАДНАННЯ ПРИ АВАРІЯХ ТА ПОШКОДЖЕННЯХ

Слайд 4


ПЛАН ЛЕКЦІЇ Загальна характеристика аварійних ситуацій Основні параметри, що характеризують техногенну небезпеку при локальних пошкодженнях апаратів Основні параметри, що характеризують техногенну небезпеку при повній руйнації технологічного обладнання
Описание слайда:
ПЛАН ЛЕКЦІЇ Загальна характеристика аварійних ситуацій Основні параметри, що характеризують техногенну небезпеку при локальних пошкодженнях апаратів Основні параметри, що характеризують техногенну небезпеку при повній руйнації технологічного обладнання

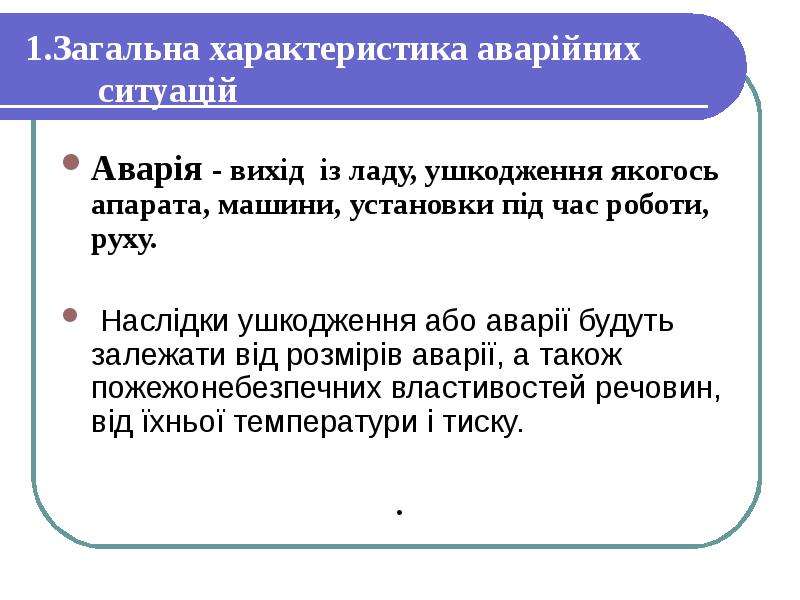

Слайд 5


1.Загальна характеристика аварійних ситуацій Аварія - вихід із ладу, ушкодження якогось апарата, машини, установки під час роботи, руху. Наслідки ушкодження або аварії будуть залежати від розмірів аварії, а також пожежонебезпечних властивостей речовин, від їхньої температури і тиску. .
Описание слайда:
1.Загальна характеристика аварійних ситуацій Аварія - вихід із ладу, ушкодження якогось апарата, машини, установки під час роботи, руху. Наслідки ушкодження або аварії будуть залежати від розмірів аварії, а також пожежонебезпечних властивостей речовин, від їхньої температури і тиску. .

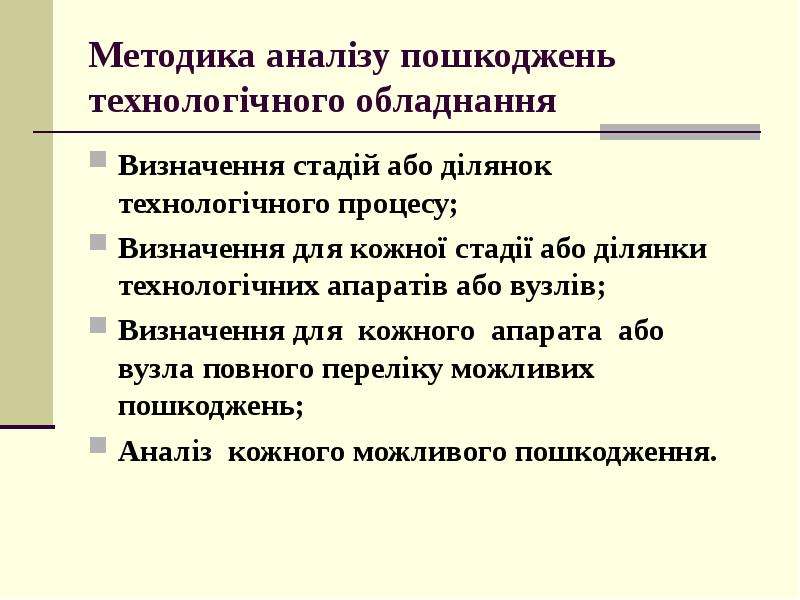

Слайд 6


Методика аналізу пошкоджень технологічного обладнання Визначення стадій або ділянок технологічного процесу; Визначення для кожної стадії або ділянки технологічних апаратів або вузлів; Визначення для кожного апарата або вузла повного переліку можливих пошкоджень; Аналіз кожного можливого пошкодження.
Описание слайда:
Методика аналізу пошкоджень технологічного обладнання Визначення стадій або ділянок технологічного процесу; Визначення для кожної стадії або ділянки технологічних апаратів або вузлів; Визначення для кожного апарата або вузла повного переліку можливих пошкоджень; Аналіз кожного можливого пошкодження.

Слайд 7


При аналізу з’ясовують: причини пошкодження; ступінь пошкодження (локальне або повне руйнування); витрати та тривалість витоку горючих речовин; розміри небезпечної зовнішньої зони (у результаті розсіювання газу, розтікання і випаровування рідини); умови спалахування та характер первинного осередку пожежі :
Описание слайда:
При аналізу з’ясовують: причини пошкодження; ступінь пошкодження (локальне або повне руйнування); витрати та тривалість витоку горючих речовин; розміри небезпечної зовнішньої зони (у результаті розсіювання газу, розтікання і випаровування рідини); умови спалахування та характер первинного осередку пожежі :

Слайд 8


Характерні ознаки аварійних ситуацій переливання рідини внаслідок переповнювання апаратів; інтенсивне (у тому числі аварійне) скидання речовин (газів, парів, рідин) через захисні клапани (унаслідок підвищення тиску в апараті) і дренажні пристрої
Описание слайда:
Характерні ознаки аварійних ситуацій переливання рідини внаслідок переповнювання апаратів; інтенсивне (у тому числі аварійне) скидання речовин (газів, парів, рідин) через захисні клапани (унаслідок підвищення тиску в апараті) і дренажні пристрої

Слайд 9


Перша ситуація. Пошкодження апаратів або трубопроводів із горючими речовинами, нагрітими вище температури самоспалахування. Перша ситуація. Пошкодження апаратів або трубопроводів із горючими речовинами, нагрітими вище температури самоспалахування. Наслідок: При виході назовні горючих речовин і контакті з повітрям відбудеться їхнє загоряння й утвориться стійкий факел газоподібного продукту. При цьому займання може супроводжуватися невеликим хлопком.
Описание слайда:
Перша ситуація. Пошкодження апаратів або трубопроводів із горючими речовинами, нагрітими вище температури самоспалахування. Перша ситуація. Пошкодження апаратів або трубопроводів із горючими речовинами, нагрітими вище температури самоспалахування. Наслідок: При виході назовні горючих речовин і контакті з повітрям відбудеться їхнє загоряння й утвориться стійкий факел газоподібного продукту. При цьому займання може супроводжуватися невеликим хлопком.

Слайд 10


Друга ситуація. Пошкодження апаратів або трубопроводів з горючими речовинами, поблизу яких знаходяться джерела відкритого вогню або апарати з температурою поверхні, що дорівнює або вища за температуру самоспалахування речовин. Наслідок. При виході назовні горючих речовин і контакті з джерелами відкритого вогню або з поверхнею, нагрітою вище температури самоспалахування відбудеться їхнє загоряння. При цьому займання може супроводжуватися невеликим хлопком.
Описание слайда:
Друга ситуація. Пошкодження апаратів або трубопроводів з горючими речовинами, поблизу яких знаходяться джерела відкритого вогню або апарати з температурою поверхні, що дорівнює або вища за температуру самоспалахування речовин. Наслідок. При виході назовні горючих речовин і контакті з джерелами відкритого вогню або з поверхнею, нагрітою вище температури самоспалахування відбудеться їхнє загоряння. При цьому займання може супроводжуватися невеликим хлопком.

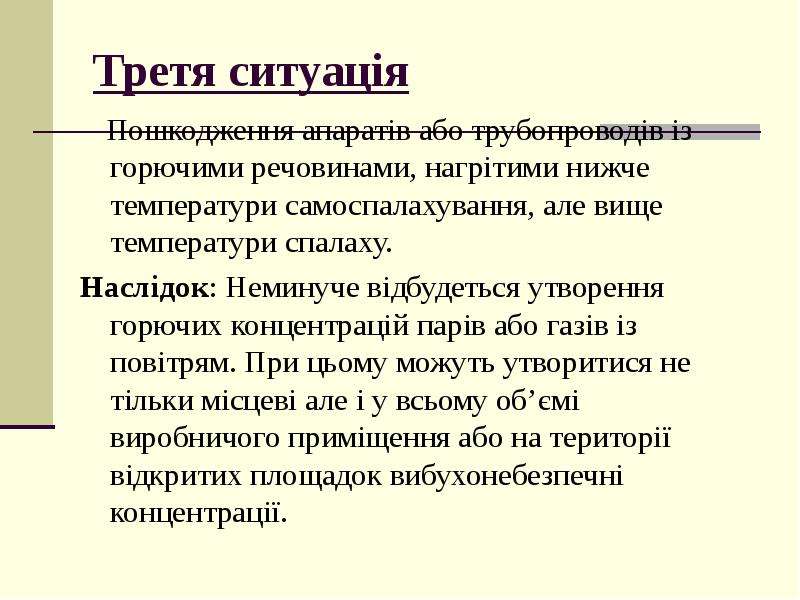

Слайд 11


Третя ситуація Пошкодження апаратів або трубопроводів із горючими речовинами, нагрітими нижче температури самоспалахування, але вище температури спалаху. Наслідок: Неминуче відбудеться утворення горючих концентрацій парів або газів із повітрям. При цьому можуть утворитися не тільки місцеві але і у всьому об’ємі виробничого приміщення або на території відкритих площадок вибухонебезпечні концентрації.
Описание слайда:
Третя ситуація Пошкодження апаратів або трубопроводів із горючими речовинами, нагрітими нижче температури самоспалахування, але вище температури спалаху. Наслідок: Неминуче відбудеться утворення горючих концентрацій парів або газів із повітрям. При цьому можуть утворитися не тільки місцеві але і у всьому об’ємі виробничого приміщення або на території відкритих площадок вибухонебезпечні концентрації.

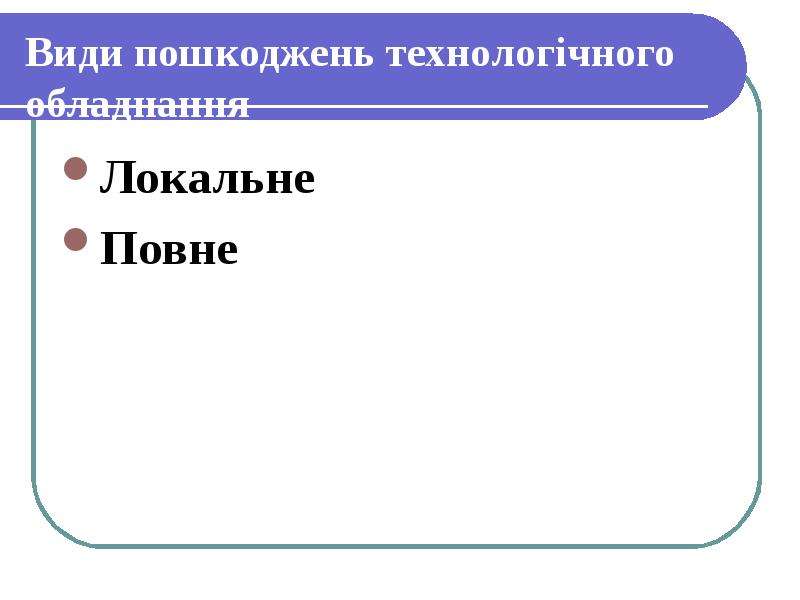

Слайд 12


Види пошкоджень технологічного обладнання Локальне Повне
Описание слайда:
Види пошкоджень технологічного обладнання Локальне Повне

Слайд 13


2. Основні параметри, що характеризують техногенну небезпеку при локальних пошкодженнях апаратів. Небезпечні властивості речовин; Маса речовини; Швидкість витоку небезпечних речовин; Тривалість виходу небезпечних речовин.
Описание слайда:
2. Основні параметри, що характеризують техногенну небезпеку при локальних пошкодженнях апаратів. Небезпечні властивості речовин; Маса речовини; Швидкість витоку небезпечних речовин; Тривалість виходу небезпечних речовин.

Слайд 14


Визначення маси речовин, що виходять назовні, і часу їх витікання.
Описание слайда:
Визначення маси речовин, що виходять назовні, і часу їх витікання.

Слайд 15


Тривалість витікання речовини з ушкодженого апарата складається з часу від початку витікання до моменту виявлення ушкодження , тривалість операцій по припиненню витікання (закриття засувок, установка заглушок і т.п.) і тривалості залишкового витікання , тобто
Описание слайда:
Тривалість витікання речовини з ушкодженого апарата складається з часу від початку витікання до моменту виявлення ушкодження , тривалість операцій по припиненню витікання (закриття засувок, установка заглушок і т.п.) і тривалості залишкового витікання , тобто

Слайд 16


Для апаратів із рідинами швидкість витікання рідини через отвір у трубопроводі або корпусі апарата при постійному тиску визначають за формулою:
Описание слайда:
Для апаратів із рідинами швидкість витікання рідини через отвір у трубопроводі або корпусі апарата при постійному тиску визначають за формулою:

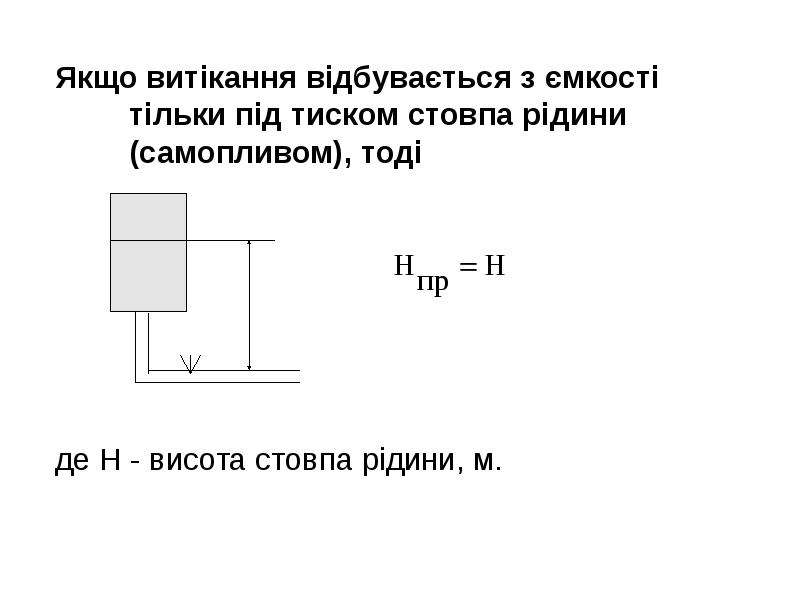

Слайд 17


Якщо витікання відбувається з ємкості тільки під тиском стовпа рідини (самопливом), тоді
Описание слайда:
Якщо витікання відбувається з ємкості тільки під тиском стовпа рідини (самопливом), тоді

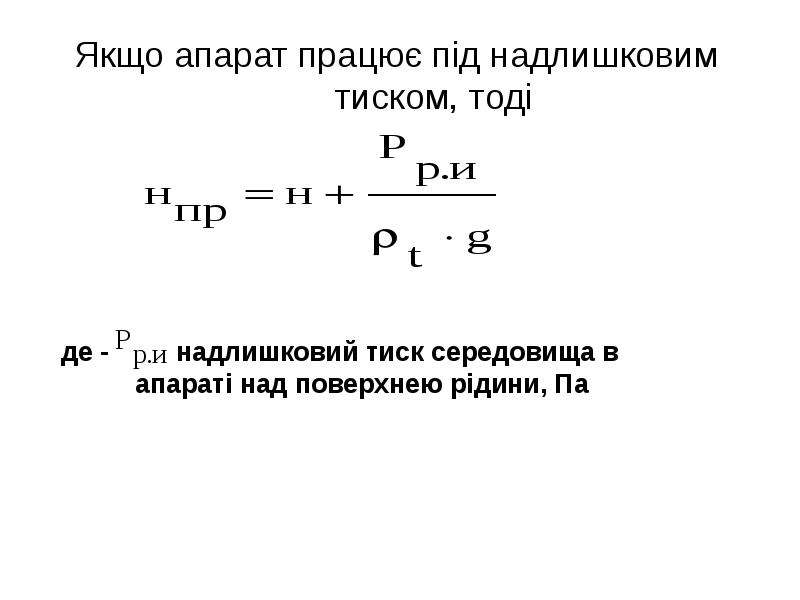

Слайд 18


Якщо апарат працює під надлишковим тиском, тоді
Описание слайда:
Якщо апарат працює під надлишковим тиском, тоді

Слайд 19


Визначення кількості повітря, що підсмоктується в апарати, які працюють під вакуумом
Описание слайда:
Визначення кількості повітря, що підсмоктується в апарати, які працюють під вакуумом

Слайд 20


3. Основні параметри, що характеризують пожежну небезпеку при повному зруйнуванні технологічного обладнання.
Описание слайда:
3. Основні параметри, що характеризують пожежну небезпеку при повному зруйнуванні технологічного обладнання.

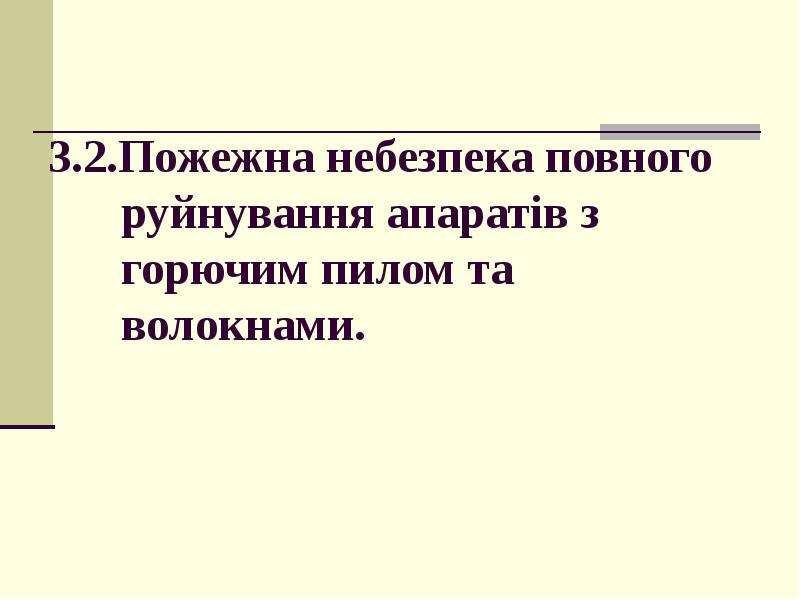

Слайд 21


3.2.Пожежна небезпека повного руйнування апаратів з горючим пилом та волокнами.
Описание слайда:
3.2.Пожежна небезпека повного руйнування апаратів з горючим пилом та волокнами.

Слайд 22


Визначення маси завислого в об’ємі приміщення пилу
Описание слайда:
Визначення маси завислого в об’ємі приміщення пилу

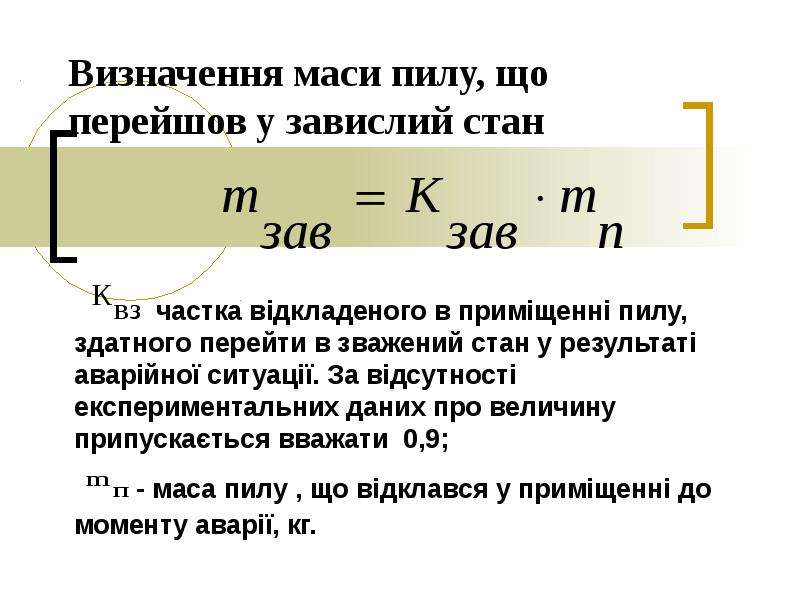

Слайд 23


Визначення маси пилу, що перейшов у завислий стан
Описание слайда:
Визначення маси пилу, що перейшов у завислий стан

Слайд 24


Визначення маси пилу, що відкладається у приміщенні до аварії
Описание слайда:
Визначення маси пилу, що відкладається у приміщенні до аварії

Слайд 25


Визначення маси пилу, що надійшов у приміщення в результаті аварійної ситуації
Описание слайда:
Визначення маси пилу, що надійшов у приміщення в результаті аварійної ситуації

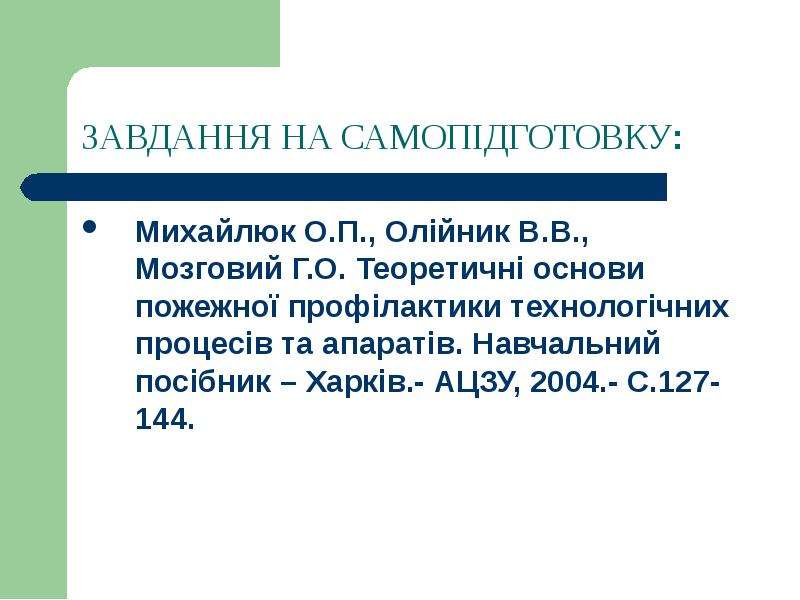

Слайд 26


Михайлюк О.П., Олійник В.В., Мозговий Г.О. Теоретичні основи пожежної профілактики технологічних процесів та апаратів. Навчальний посібник – Харків.- АЦЗУ, 2004.- С.127-144. Михайлюк О.П., Олійник В.В., Мозговий Г.О. Теоретичні основи пожежної профілактики технологічних процесів та апаратів. Навчальний посібник – Харків.- АЦЗУ, 2004.- С.127-144.
Описание слайда:
Михайлюк О.П., Олійник В.В., Мозговий Г.О. Теоретичні основи пожежної профілактики технологічних процесів та апаратів. Навчальний посібник – Харків.- АЦЗУ, 2004.- С.127-144. Михайлюк О.П., Олійник В.В., Мозговий Г.О. Теоретичні основи пожежної профілактики технологічних процесів та апаратів. Навчальний посібник – Харків.- АЦЗУ, 2004.- С.127-144.
