Аварийная посадка самолета - презентация, доклад, проект скачать

Нажмите для полного просмотра!

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Аварийная посадка самолета. Доклад-сообщение содержит 118 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Надувные трапы основных аварийных выходов ВС А-320 и А-321 Основные аварийные выходы ВС А-320/321 могут быть оборудованы однодорожечными трапами или трапами/плотами

Слайд 3

Описание слайда:

Конструктивные элементы однодорожечного аварийного трапа Фартук трапа. Штанга трапа. Замки – фиксаторы. Ручка ручного наполнения трапа красного цвета «PULL». Ручка отсоединения трапа от самолета белого цвета «HANDLE» Возвратная стропа. Вспомогательные ручки. Предохранительная стропа. Тормозное покрытие. Лампы аварийного освещения. Ограничительный бортик. Клапаны аспираторной системы. Нож для перерезания фала. Страховочный фал.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

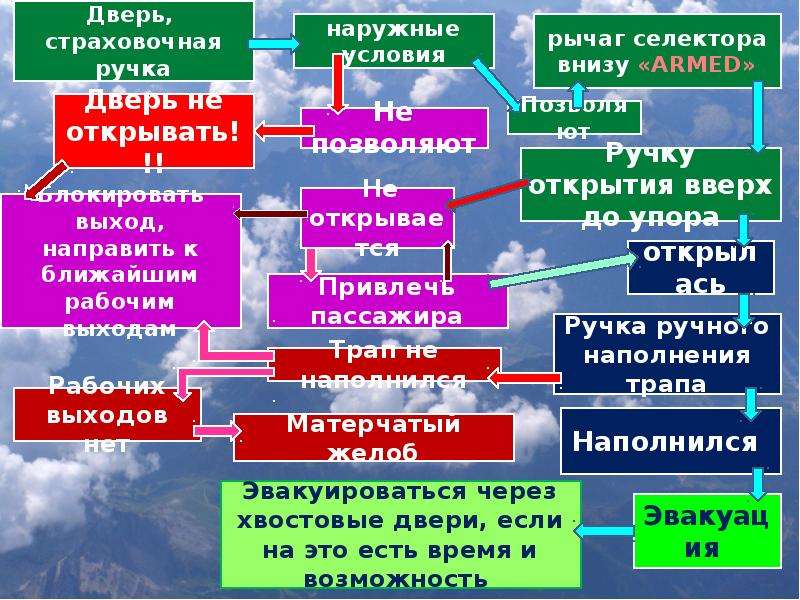

Алгоритм открытия двери в аварийном режиме

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Основные аварийные выходы Аварийное расписание Эвакуация на сушу.

Слайд 8

Описание слайда:

Сигналом к началу действия по аварийному расписанию НА СУШЕ является: Сигналом к началу действия по аварийному расписанию НА СУШЕ является: Полная остановка самолета; Команда КВС «Passenger evacuation», либо Команда любого члена экипажа «Passenger evacuation», если есть явная угроза жизни : задымление пассажирского салона, открытый огонь, разлом конструкции и т.д.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

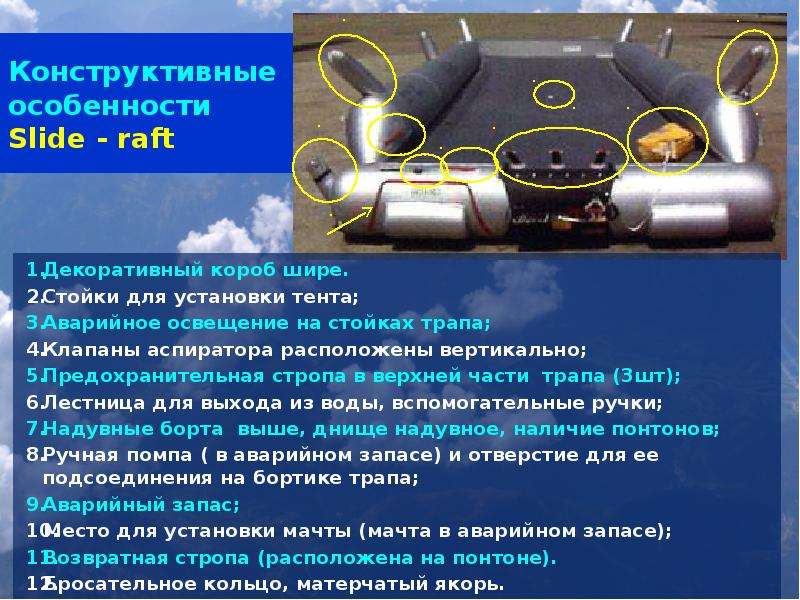

Конструктивные особенности Slide - raft Декоративный короб шире. Стойки для установки тента; Аварийное освещение на стойках трапа; Клапаны аспиратора расположены вертикально; Предохранительная стропа в верхней части трапа (3шт); Лестница для выхода из воды, вспомогательные ручки; Надувные борта выше, днище надувное, наличие понтонов; Ручная помпа ( в аварийном запасе) и отверстие для ее подсоединения на бортике трапа; Аварийный запас; Место для установки мачты (мачта в аварийном запасе); Возвратная стропа (расположена на понтоне). Бросательное кольцо, матерчатый якорь.

Слайд 12

Описание слайда:

Основные аварийные выходы Аварийное расписание Приводнение.

Слайд 13

Описание слайда:

Сигналом к началу действий по аварийному расписанию на воду является: приводнение самолета; полная остановка ВС; стабилизация его на воде. Команду подает каждый бортпроводник, начиная с команды «Эвакуируйтесь» «PAS EVАС».

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Отсоединение трапа основных дверей Поднять матерчатый фартук; Выдернуть ручку отсоединения трапа

Слайд 17

Описание слайда:

Аварийные запасные выходы ВС А-320

Слайд 18

Описание слайда:

Конструктивные элементы запасных выходов ВС А-320

Слайд 19

Описание слайда:

. Вспомогательная ручка открытия люка. При открытии люка пассажир берется за нее ближайшей к борту рукой. Иллюминатор. Перед открытием люка убедиться в отсутствии препятствий.

Слайд 20

Описание слайда:

Трапы аварийных запасных выходов ВС А-320

Слайд 21

Описание слайда:

Трапы аварийных выходов ВС А-320 Расположены в нише фюзеляжа, в непосредственной близости от аварийных выходов, со стороны задней кромки крыла. Всегда находятся в автоматическом режиме. Время наполнения - 5 сек. Не отсоединяется от самолета. Карабин для крепления трапа – рампы за кольцо на крыле, в случае использования его в качестве матерчатого желоба.

Слайд 22

Описание слайда:

Аварийные выходы ВС А321

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Пути эвакуации ВС А-320/321 ВС А-320

Слайд 25

Описание слайда:

Возможные положения ВС после аварийной посадки

Слайд 26

Описание слайда:

Кислородное оборудование Кислородное оборудование ВС А 320/321 включает в себя: Стационарное аварийное оборудование пассажирской кабины; Переносное кислородное оборудование; Кислородное оборудование пилотской кабины

Слайд 27

Описание слайда:

Переносное кислородное оборудование Используется: Терапевтические цели; Медицинская помощь; Передвижение в задымленной пассажирской кабине с использованием дымозащитной маски; Если ситуация после аварийного снижения нормализовалась.

Слайд 28

Описание слайда:

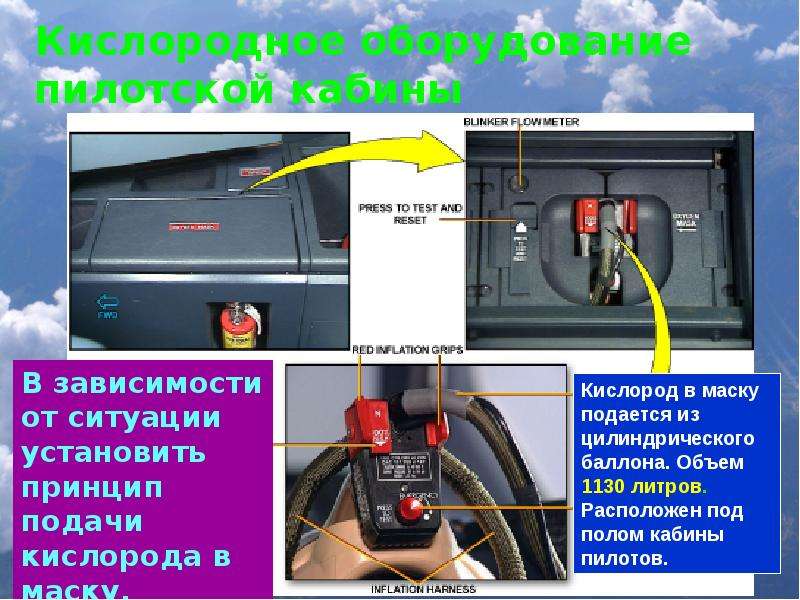

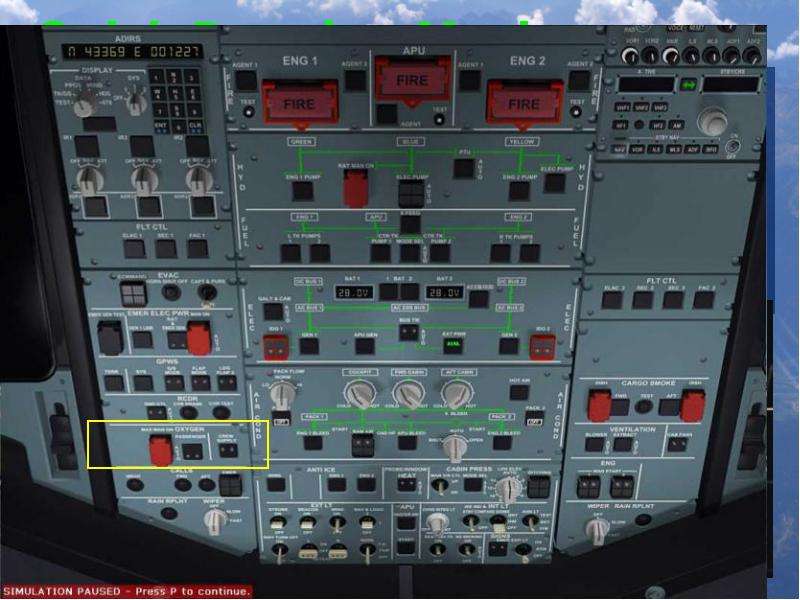

Кислородное оборудование пилотской кабины

Слайд 29

Описание слайда:

Положение переключателя NORM: Смесь кислорода с окружающим воздухом кабины при вдохе (принцип подачи легочный) Индикатор «кошачий глаз» мигает. Используется в терапевтических целях.

Слайд 30

Описание слайда:

Положение переключателя 100% Чистый кислород при вдохе (принцип подачи легочный) Индикатор «кошачий глаз» мигает. Используется: Оказание медицинской помощи пилоту, способному дышать; При декомпрессии; При задымлении пилотской кабины.

Слайд 31

Описание слайда:

Переключатель EMERGENCY Устанавливает непрерывную подачу кислорода в маску. При этом регулятор подачи кислорода установлен на 100%. Индикатор «кошачий глаз» открыт постоянно. Используется для оказания медицинской помощи пилоту, не способному дышать.

Слайд 32

Описание слайда:

Quick Donning Mask Если стационарная кислородная система не активирована - горит белый индикатор OFF на кнопке CREW SUPPLY; Для активизации системы необходимо нажать на кнопку CREW SUPPLY , индикатор OFF погаснет

Слайд 33

Описание слайда:

Кислородный блок аварийной кислородной системы Стационарная аварийная система срабатывает при достижении высоты в гермокабине 4 200м. Над каждым блоком кресел имеется автономный химический генератор. Включается, если потянуть одну из масок (2,3,4). Работает 12 – 15минут. В ходе химический реакции происходит выработка кислорода с выделением большого количества тепла.

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

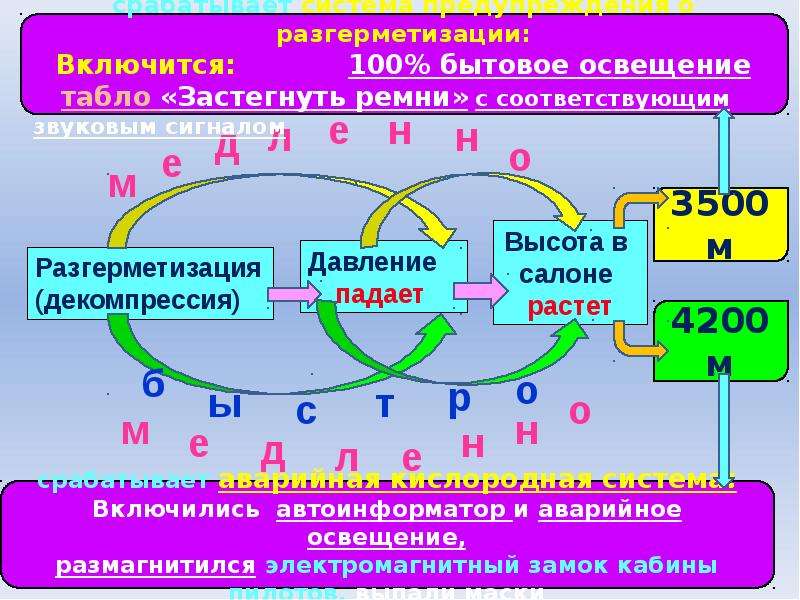

постепенной потерей давления в гермокабине. постепенной потерей давления в гермокабине. Наблюдается: Головокружение; Сонливость; Усталость; Зевота; В некоторых случаях, тошнота, рвота. При достижении высоты в салоне 3 500м срабатывает система предупреждения о разгерметизации

Слайд 36

Описание слайда:

Действия бортпроводников при срабатывании системы предупреждения: Бригадир или им назначенный немедленно сообщить КВС о срабатывании системы предупреждения ; контроль QDM Если ответа нет: переносной баллон + маска - в кабину пилотов Прекратить обслуживание, закрепить оборудование, закрыть туалеты; Сесть на станцию и пристегнуться (все); Бригадир делает информацию для пассажиров: «Застегнуть привязные ремни» «Fasten seat belts»; Ждать дальнейших указаний от экипажа: Может быть «штатное снижение»; Может быть «аварийное снижение» Attention crew , emergency descending! Emergency descending!» «Внимание! Аварийное снижение!

Слайд 37

Описание слайда:

Действия бортпроводников при срабатывании стационарной кислородной системы Маска; Место. Закрепиться. «аварийное снижение»: летный экипаж дает команду в салон Attention crew , emergency descending! Emergency descending!» «Внимание! Аварийное снижение! б\проводники оставаются на месте до снижения ВС на безопасную высоту и команды КВС:

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

ПОЖАР на борту ВС. Противопожарное оборудование ВС А-320 Пожар – это химическая реакция, включающая в себя три составные части: Топливо – любой материал способный гореть; Нагрев – произведенный механическим, химическим или электрическим способом; Кислород – присутствующий в воздухе.

Слайд 41

Описание слайда:

Классификация пожаров А – дерево, бумага, текстиль; В – горючие вещества (топливо, масло и др.); C – электроприборы.

Слайд 42

Описание слайда:

ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ

Слайд 43

Описание слайда:

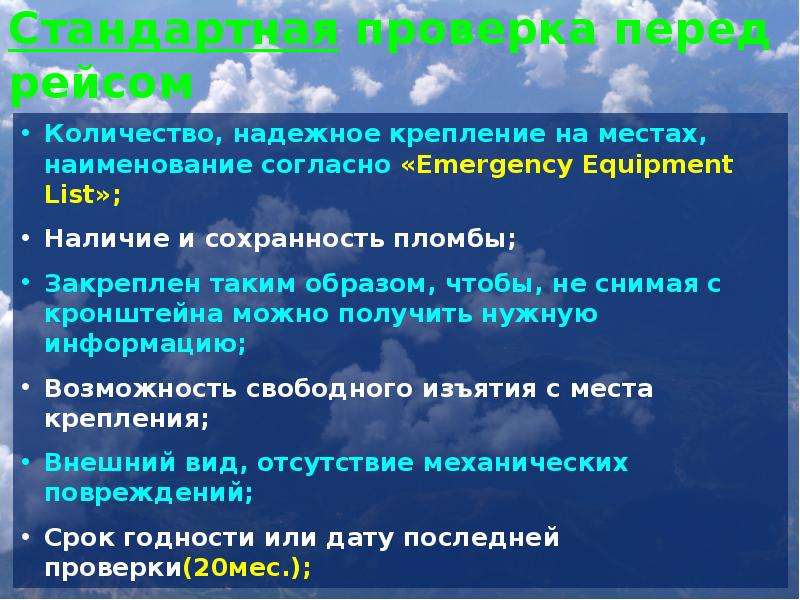

Стандартная проверка перед рейсом Количество, надежное крепление на местах, наименование согласно «Emergency Equipment List»; Наличие и сохранность пломбы; Закреплен таким образом, чтобы, не снимая с кронштейна можно получить нужную информацию; Возможность свободного изъятия с места крепления; Внешний вид, отсутствие механических повреждений; Срок годности или дату последней проверки(20мес.);

Слайд 44

Описание слайда:

Водные огнетушители

Слайд 45

Описание слайда:

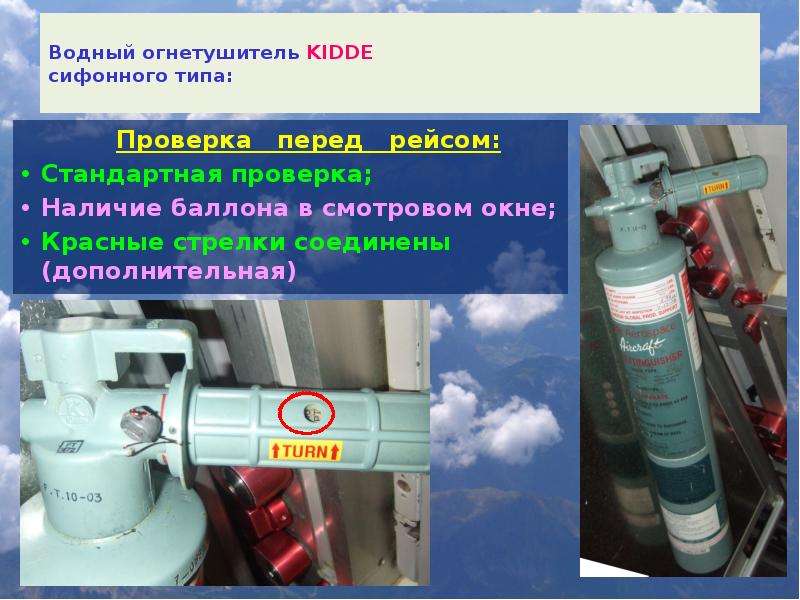

Водный огнетушитель KIDDE сифонного типа: Проверка перед рейсом: Стандартная проверка; Наличие баллона в смотровом окне; Красные стрелки соединены (дополнительная)

Слайд 46

Описание слайда:

Водный огнетушитель KIDDE сифонного типа: Порядок использования: Снять с кронштейна; Сорвать пломбу; Повернуть ручку по часовой стрелке до упора и разъединения красных стрелок; Сделать контрольный впрыск, направив входное сопло в основание пламени; Разрядить. Время разрядки - до 30 секунд. Возможна дозаправка.

Слайд 47

Описание слайда:

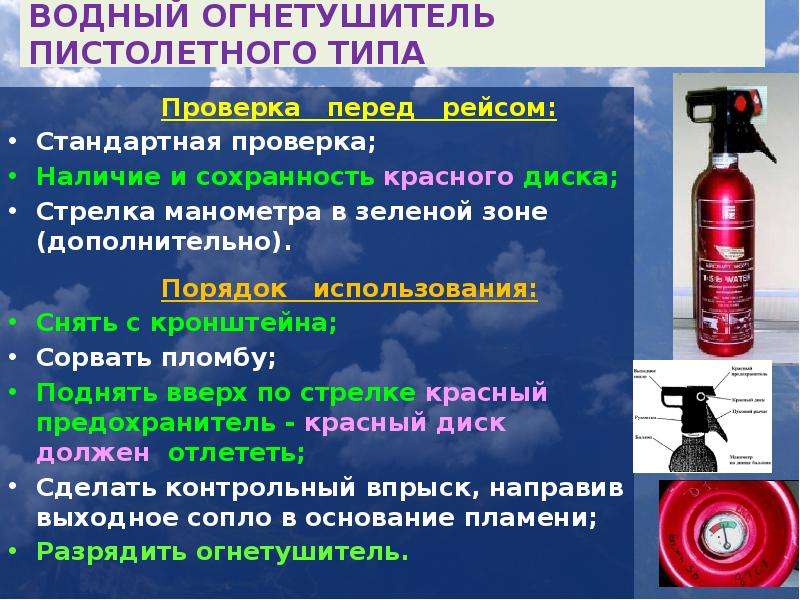

ВОДНЫЙ ОГНЕТУШИТЕЛЬ ПИСТОЛЕТНОГО ТИПА Проверка перед рейсом: Стандартная проверка; Наличие и сохранность красного диска; Стрелка манометра в зеленой зоне (дополнительно). Порядок использования: Снять с кронштейна; Сорвать пломбу; Поднять вверх по стрелке красный предохранитель - красный диск должен отлететь; Сделать контрольный впрыск, направив выходное сопло в основание пламени; Разрядить огнетушитель.

Слайд 48

Описание слайда:

Химические огнетушители Принцип тушения пожара - удаление кислорода из воздуха. Возможно тушение пожара типа В, С (А) Эффективная дистанция от 1 до 1,5метров. Максимальное расстояние – 4метра. Держать огнетушитель вертикально

Слайд 49

Описание слайда:

Химический огнетушитель HALON

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

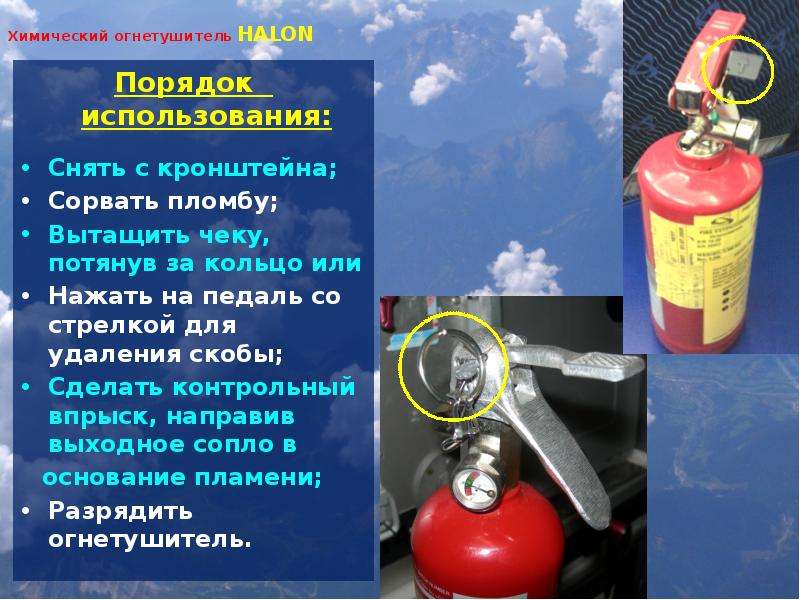

Химический огнетушитель HALON Порядок использования: Снять с кронштейна; Сорвать пломбу; Вытащить чеку, потянув за кольцо или Нажать на педаль со стрелкой для удаления скобы; Сделать контрольный впрыск, направив выходное сопло в основание пламени; Разрядить огнетушитель.

Слайд 52

Описание слайда:

Проверка перед рейсом: Проверка перед рейсом: Стандартная проверка; Наличие и сохранность красного диска; Порядок использования: Снять с кронштейна, Сорвать пломбу; Поднять вверх по стрелке красный предохранитель Красный диск должен отлететь; Сделать контрольный впрыск, нажав ладонью на пусковой рычаг; Направить выходное сопло в основание пламени; Разрядить огнетушитель.

Слайд 53

Описание слайда:

Стационарный химический огнетушитель Стационарный химический огнетушитель

Слайд 54

Описание слайда:

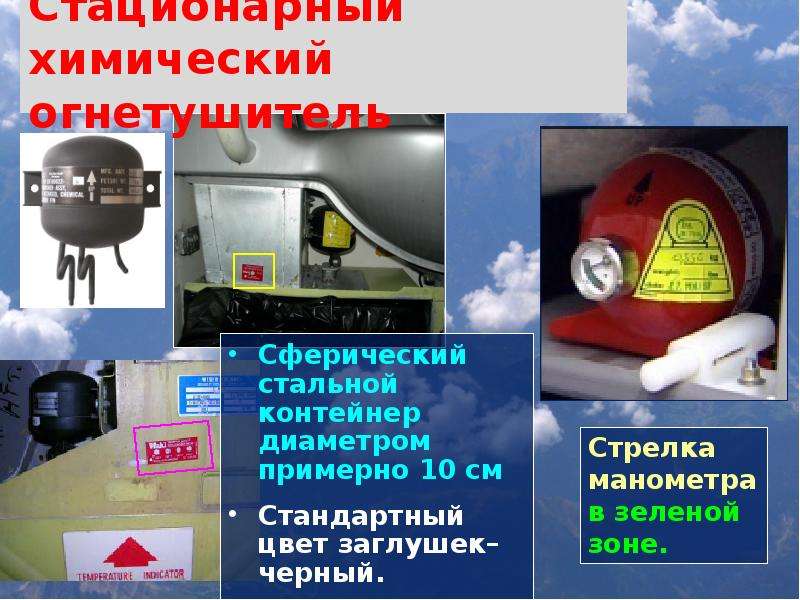

Стационарный химический огнетушитель Сферический стальной контейнер диаметром примерно 10 см Стандартный цвет заглушек– черный. Температурный индикатор - светлый.

Слайд 55

Описание слайда:

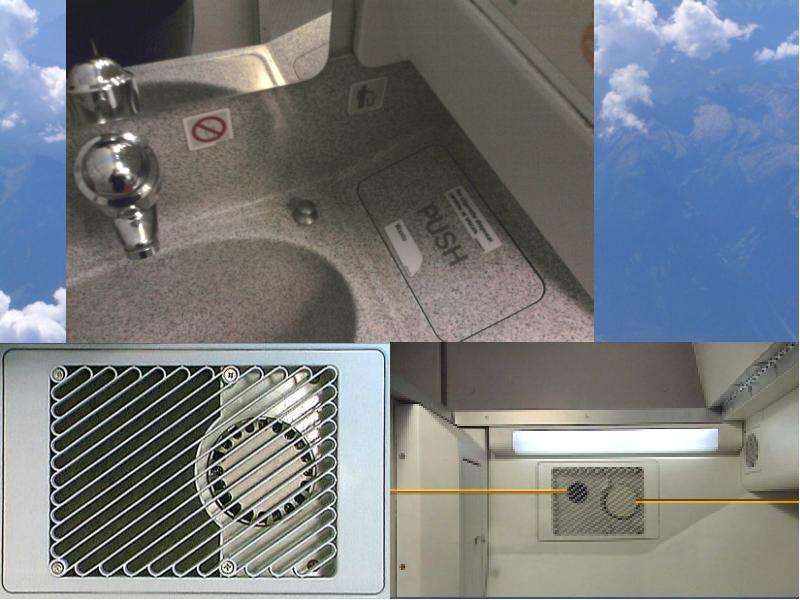

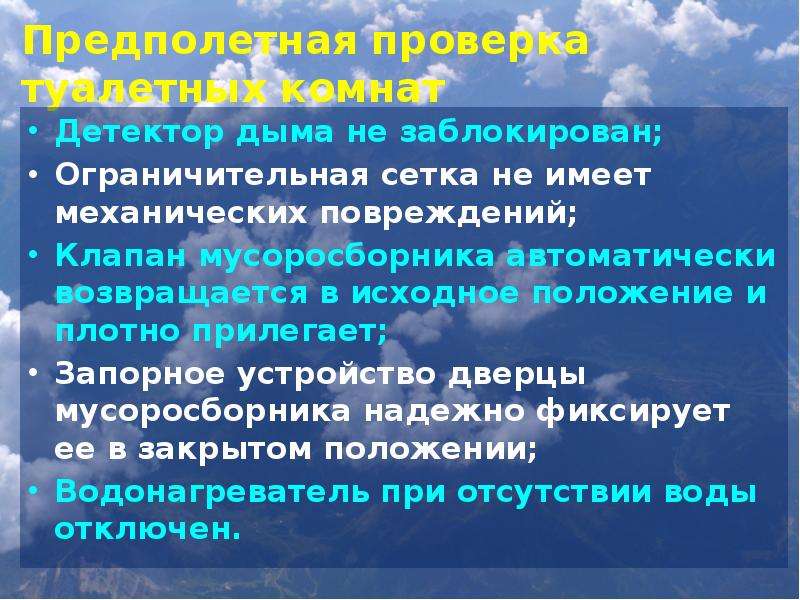

Предполетная проверка туалетных комнат Детектор дыма не заблокирован; Ограничительная сетка не имеет механических повреждений; Клапан мусоросборника автоматически возвращается в исходное положение и плотно прилегает; Запорное устройство дверцы мусоросборника надежно фиксирует ее в закрытом положении; Водонагреватель при отсутствии воды отключен.

Слайд 56

Описание слайда:

Слайд 57

Описание слайда:

Световая индикация при срабатывании детектора дыма Мигающий оранжевый на информационной панели ACP Мигает лампа вызова на стене туалетной комнаты; Звуковой сигнал (однотонный, низкочастотный, трехкратный. Для сброса звука - кнопка RESET); Информация на нижней строке + красный светодиод на дисплее AIP; Загораются красные светодиоды на панели FAP (LAV);

Слайд 58

Описание слайда:

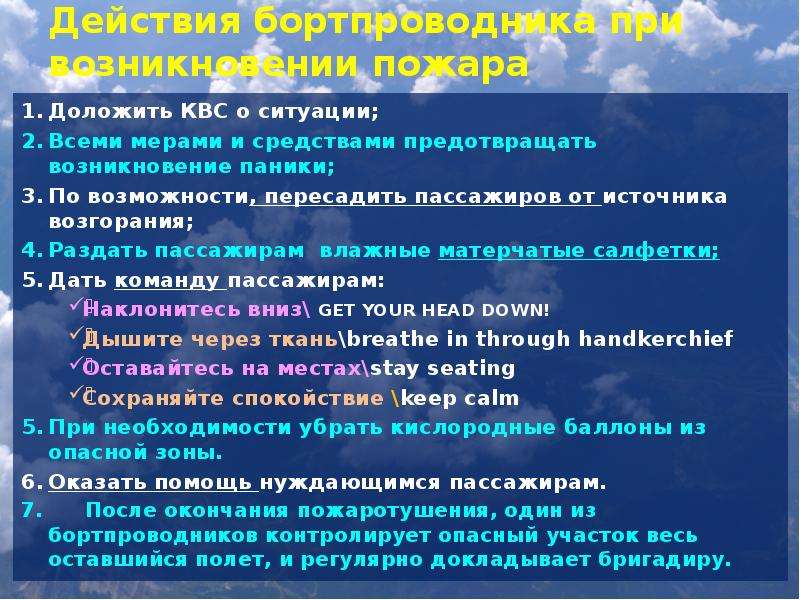

Действия бортпроводника при возникновении пожара Доложить КВС о ситуации; Всеми мерами и средствами предотвращать возникновение паники; По возможности, пересадить пассажиров от источника возгорания; Раздать пассажирам влажные матерчатые салфетки; Дать команду пассажирам: Наклонитесь вниз\ GET YOUR HEAD DOWN! Дышите через ткань\breathe in through handkerchief Оставайтесь на местах\stay seating Сохраняйте спокойствие \keep calm При необходимости убрать кислородные баллоны из опасной зоны. Оказать помощь нуждающимся пассажирам. 7. После окончания пожаротушения, один из бортпроводников контролирует опасный участок весь оставшийся полет, и регулярно докладывает бригадиру.

Слайд 59

Описание слайда:

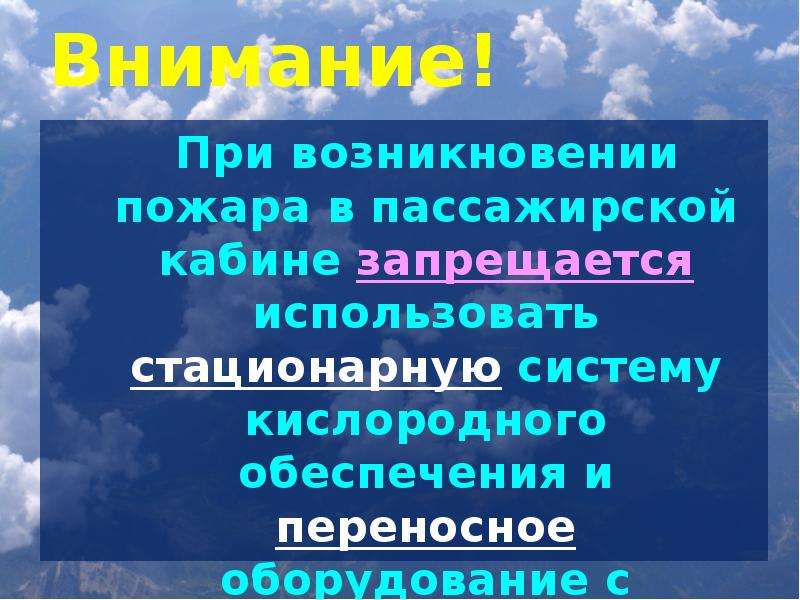

Внимание! При возникновении пожара в пассажирской кабине запрещается использовать стационарную систему кислородного обеспечения и переносное оборудование с терапевтическими кислородными масками.

Слайд 60

Описание слайда:

Общие правила тушения пожара Кто увидел – тот тушит – «пожарный»; Бортпроводник – помощник обеспечивает «пожарного» необходимыми средствами для тушения пожара; Старший бортпроводник, либо им назначенный (координатор) ведет связь с КВС; Остальные бортпроводники руководят действиями пассажиров – находятся в салоне; Приготовить все необходимые средства для тушения пожара: дымозащитный капюшон, огнетушитель, огнеупорные перчатки и мешки;

Слайд 61

Описание слайда:

Пожар в туалетной комнате может быть вызван: неполадками в электрической системе, например, водонагревателя, проблема вакуумной системы смыва; горением материалов, как правило, возгорание бумаги в мусорном контейнере из-за непотушенной сигареты.

Слайд 62

Описание слайда:

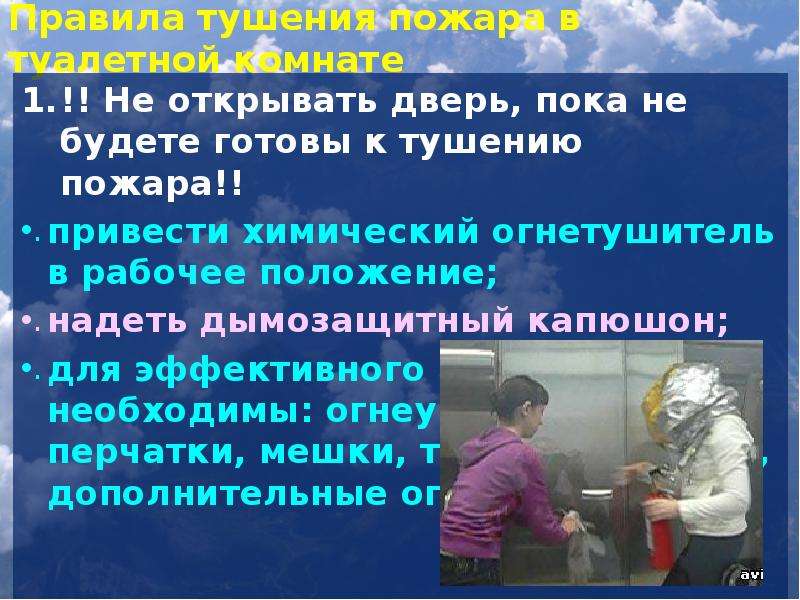

Правила тушения пожара в туалетной комнате !! Не открывать дверь, пока не будете готовы к тушению пожара!! привести химический огнетушитель в рабочее положение; надеть дымозащитный капюшон; для эффективного пожаротушения необходимы: огнеупорные перчатки, мешки, топор или ломик, дополнительные огнетушители.

Слайд 63

Описание слайда:

Правила тушения пожара в туалетной комнате 2. Тыльной стороной ладони проверить стенку и дверь туалетной комнаты. Повышение температуры - возможный очаг возгорания; 3. Повышение температуры определено – присесть, приоткрыть дверь, разрядить огнетушитель в очаг возгорания; 4. Повышение температуры не определено– разрядить огнетушитель для удаления кислорода из воздуха; 5. Закрыть дверь. Ждать 30сек – 1мин;

Слайд 64

Описание слайда:

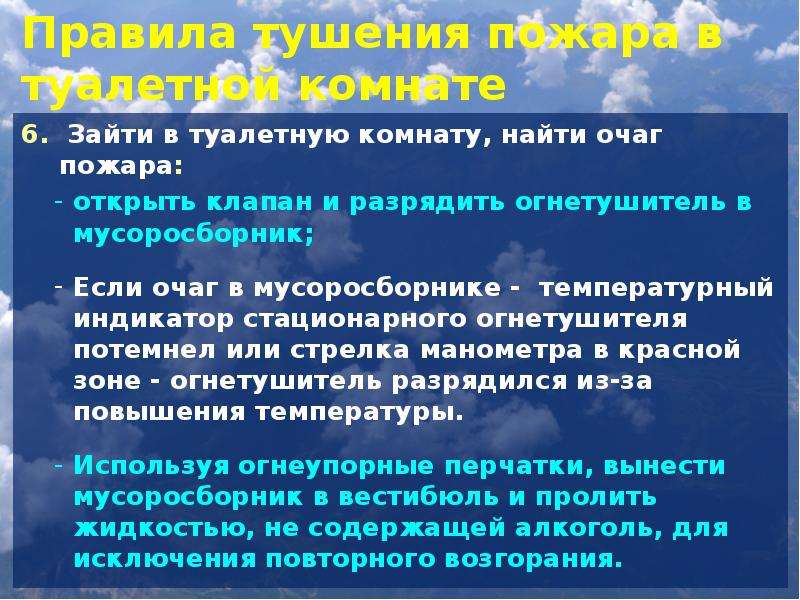

Правила тушения пожара в туалетной комнате 6. Зайти в туалетную комнату, найти очаг пожара: открыть клапан и разрядить огнетушитель в мусоросборник; Если очаг в мусоросборнике - температурный индикатор стационарного огнетушителя потемнел или стрелка манометра в красной зоне - огнетушитель разрядился из-за повышения температуры. Используя огнеупорные перчатки, вынести мусоросборник в вестибюль и пролить жидкостью, не содержащей алкоголь, для исключения повторного возгорания.

Слайд 65

Описание слайда:

Правила тушения пожара в туалетной комнате 7. Возгорание водонагревателя: Используя огнеупорные перчатки выключить его. Использовать дополнительный огнетушитель (только химический). Доложить КВС, следовать его инструкциям.

Слайд 66

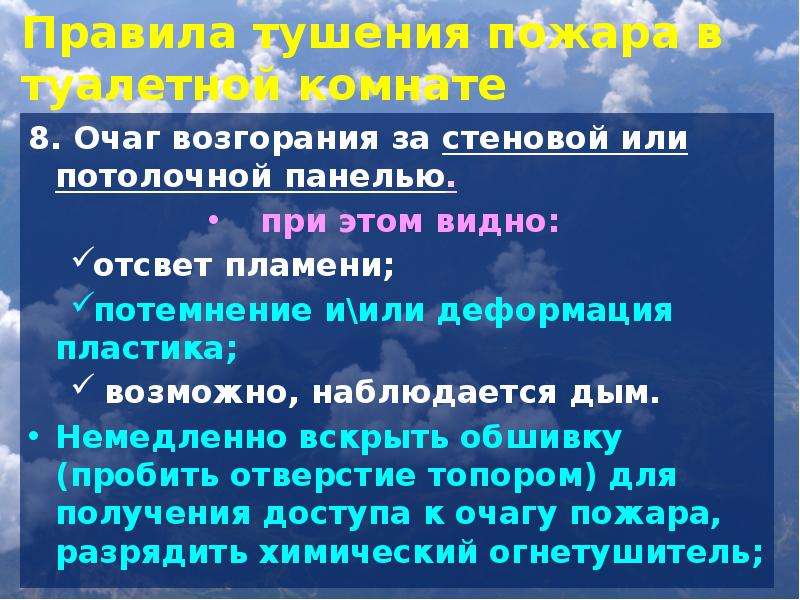

$Правила тушения пожара в туалетной комнате 8. Очаг возгорания за стеновой или потолочной панелью. при этом видно: отсвет пламени; потемнение и\или...$

Описание слайда:

Правила тушения пожара в туалетной комнате 8. Очаг возгорания за стеновой или потолочной панелью. при этом видно: отсвет пламени; потемнение и\или деформация пластика; возможно, наблюдается дым. Немедленно вскрыть обшивку (пробить отверстие топором) для получения доступа к очагу пожара, разрядить химический огнетушитель;

Слайд 67

Описание слайда:

Правила тушения пожара в туалетной комнате Если пожар не был устранен и дым продолжает поступать в салон: плотно закрыть все отверстия в стенках туалета и по периметру двери мокрой тканью, для уменьшения количества просачивающегося дыма и скопления продуктов горения в салонах самолета. осмотреть зону, прилегающую к очагу пожара, так как воздействие высоких температур может вызвать возгорание в местах, расположенных рядом. Установить постоянное наблюдение за зоной пожара.

Слайд 68

Описание слайда:

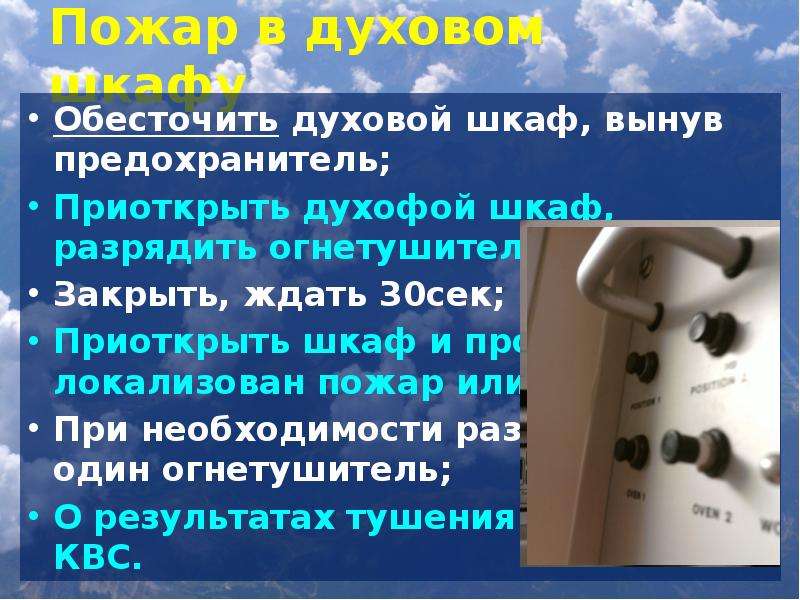

Пожар в духовом шкафу Обесточить духовой шкаф, вынув предохранитель; Приоткрыть духофой шкаф, разрядить огнетушитель; Закрыть, ждать 30сек; Приоткрыть шкаф и проверить, локализован пожар или нет; При необходимости разрядить еще один огнетушитель; О результатах тушения доложить КВС.

Слайд 69

Описание слайда:

Пожар на багажной полке Пересадить пассажиров из опасной зоны; Закрыть все багажные полки; Найти очаг возгорания; Отключить вентиляцию; Приоткрыть полку – разрядить огнетушитель; Ждать 1мин. – открыть. Если очаг не локализован –повторная разрядка огнетушителя. Если очаг локализован – надеть огнеупорные перчатки, достать вещи, положить в огнеупорный мешок (мусорный бачок) и залить водой (устраняем повторное возгорание). О результатах тушения доложить КВС.

Слайд 70

Описание слайда:

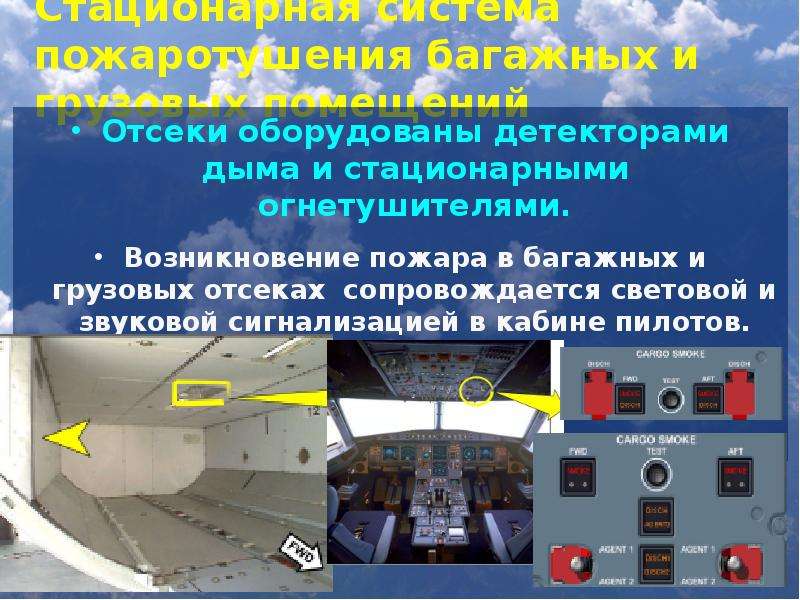

Стационарная система пожаротушения багажных и грузовых помещений Отсеки оборудованы детекторами дыма и стационарными огнетушителями. Возникновение пожара в багажных и грузовых отсеках сопровождается световой и звуковой сигнализацией в кабине пилотов. Управление этими системами, так же осуществляется из кабины пилотов.

Слайд 71

Описание слайда:

Контроль багажных помещений для обеспечения пожаробезопасности. Отсутствие механических повреждений защитной решетки датчика дыма; Отсутствие блокировки детекторов дыма; Отсутствие блокировки форсунок, распределяющих огнегасящий состав; Санитарное состояние удовлетворительное; Освещение перед вылетом отключено. Коммерческая загрузка не выше ограничительной линии

Слайд 72

Описание слайда:

Индивидуальные средства защиты от продуктов горения. SMOKE HOOD или PBE (protection breathing equipment) Стандартная проверка Количество и надежное крепление на местах, согласно «Emergency Equipment List»; Отсутствие механических повреждений на упаковке Срок годности с момента изготовления 10лет. !!!! После работы с любым дымозащитным капюшоном в течение 15минут запрещается появляться в близи открытого огня !!!!

Слайд 73

Описание слайда:

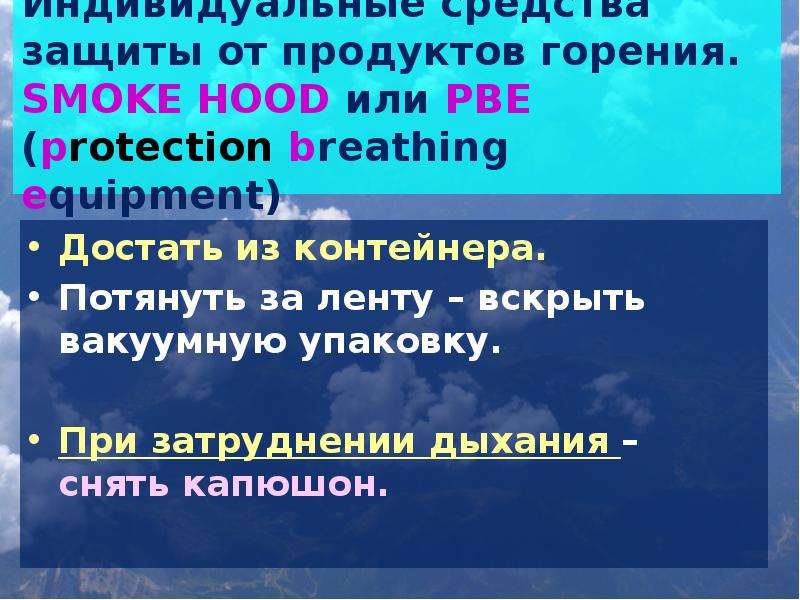

Индивидуальные средства защиты от продуктов горения. SMOKE HOOD или PBE (protection breathing equipment) Достать из контейнера. Потянуть за ленту – вскрыть вакуумную упаковку. При затруднении дыхания – снять капюшон.

Слайд 74

Описание слайда:

«PURITAN BENNET» Закрывает голову и шею. Источник кислорода – химический генератор;

Слайд 75

Описание слайда:

«PURITAN BENNET» Проверка перед рейсом: Стандартная; Металлическая коробка с прозрачным смотровым окном без механических повреждений. Пластиковая крышка надежно закреплена; Целостность вакуумной упаковки через смотровое окно (вынимать для проверки категорически запрещено!!!)

Слайд 76

Описание слайда:

«PURITAN BENNET» Для снятия прозрачной крышки - потянуть за красную ленту. Сначала одеть с затылка, затем привести в рабочее положение, потянув за фиксирующие ремни вперед. Для фиксации на голове – завести ремни назад. Время работы - 15 минут.

Слайд 77

Описание слайда:

«SCOTT»

Слайд 78

Описание слайда:

«SCOTT» Сначала привести в рабочее положение, потянуть за чеку (кольцо). Убедиться, что кислородный генератор заработал по наличию шипящего звука. Надеть капюшон с подбородка, расправить шейную мембрану. Время работы - 15 минут.

Слайд 79

Описание слайда:

«DRAGER» Закрывает голову, грудь, живот. Имеет защитный фартук. Химический картридж. Проверка перед рейсом: Стандартная проверка Ленточный стикер желтого цвета – надрезан, но не порван полностью. Ленточный стикер белого цвета – отсутствуют разрывы. Сначала одеть с затылка, затем привести в рабочее положение потянуть за чеку картриджа, в нижней части фартука. Закрепить фартук с помощью фиксирующего ремня. Время работы – 20мин.

Слайд 80

Описание слайда:

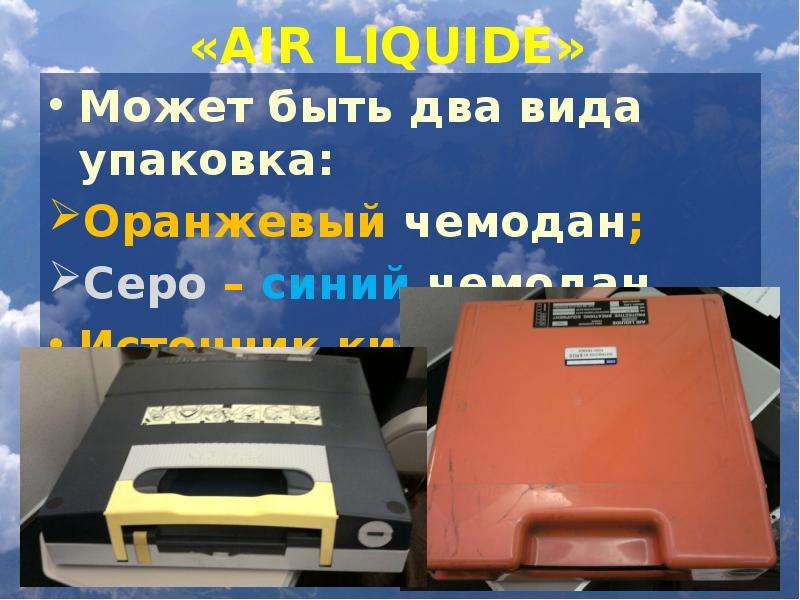

«AIR LIQUIDE» Может быть два вида упаковка: Оранжевый чемодан; Серо – синий чемодан. Источник кислорода - баллон в виде обруча, объем 38 литров. Закрывает голову и шею.

Слайд 81

Описание слайда:

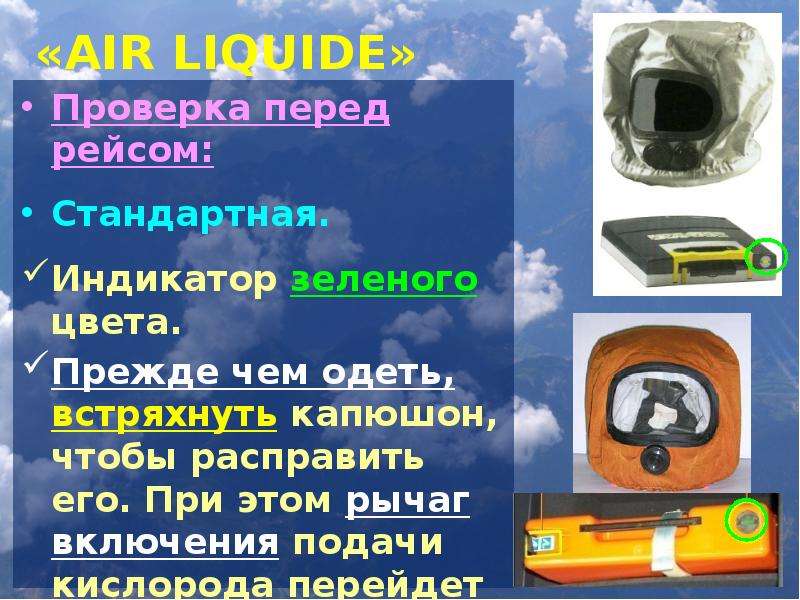

«AIR LIQUIDE» Проверка перед рейсом: Стандартная. Индикатор зеленого цвета. Прежде чем одеть, встряхнуть капюшон, чтобы расправить его. При этом рычаг включения подачи кислорода перейдет в положение открыто (вверх). Время работы - 15 минут.

Слайд 82

Описание слайда:

«ESSEX»

Слайд 83

Описание слайда:

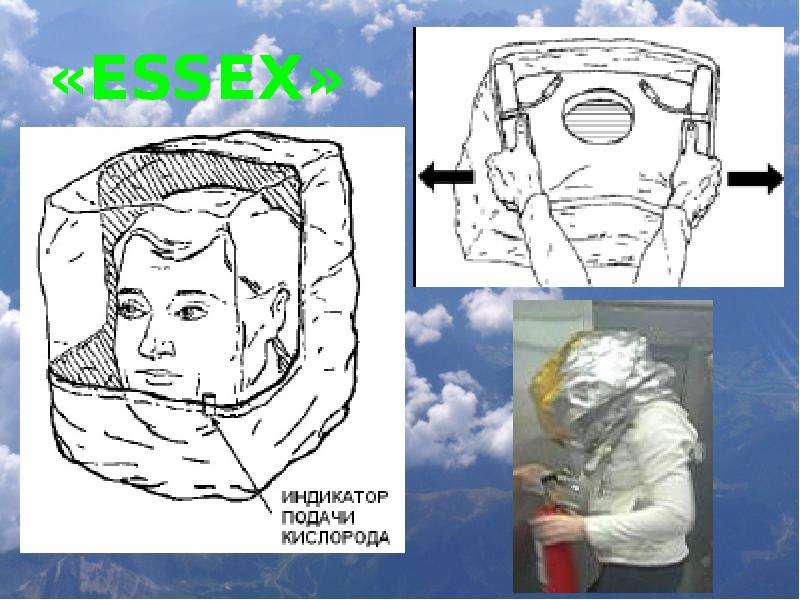

«ESSEX» Проверка перед рейсом: Стандартная; Металлический контейнер с прозрачной пластиковой крышкой без механических повреждений, надежно закреплена; Чемодан светло зеленого цвета; Индикатор голубого цвета Источник кислорода – 2 баллона по 18 литров с медицинским кислородом. Закрывает голову и шею.

Слайд 84

Описание слайда:

«ESSEX»

Слайд 85

Описание слайда:

«ESSEX» Порядок использования: Включить подачу кислорода, для чего резко развести в разные стороны кислородные баллоны. Убедиться, что кислород начал поступать: слева устойчиво горит зеленая лампочка Капюшон начнет расправляться. (зеленая лампочка мигает – кислород заканчивается; горит красная лампочка – кислород закончился). Надеть капюшон с затылка и расправить шейную мембрану. Время работы: при активных действиях -15 мин. в состоянии покоя – 60 мин.

Слайд 86

Описание слайда:

Дополнительное оборудование Индивидуальные фонарики; Топорик или фомка (ломик); Огнеупорные перчатки, мешки; Мегафон; Медицинские аптечки.

Слайд 87

Описание слайда:

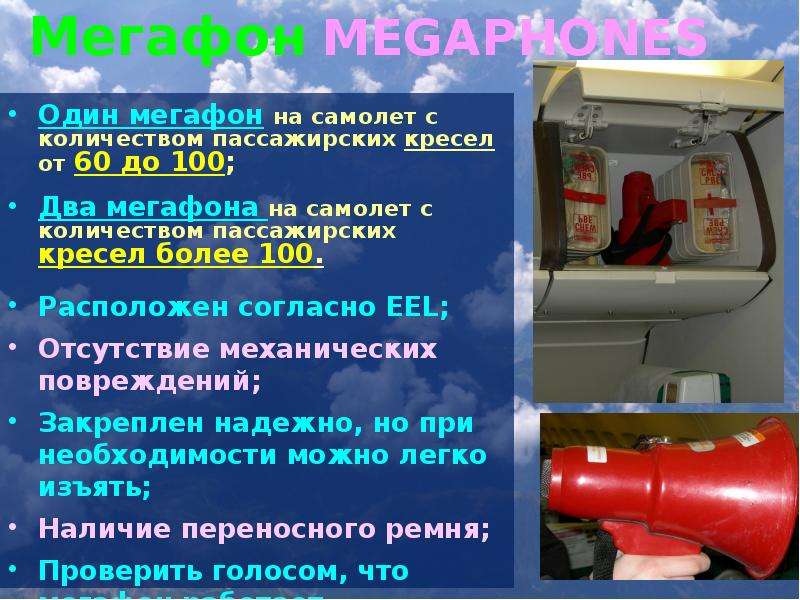

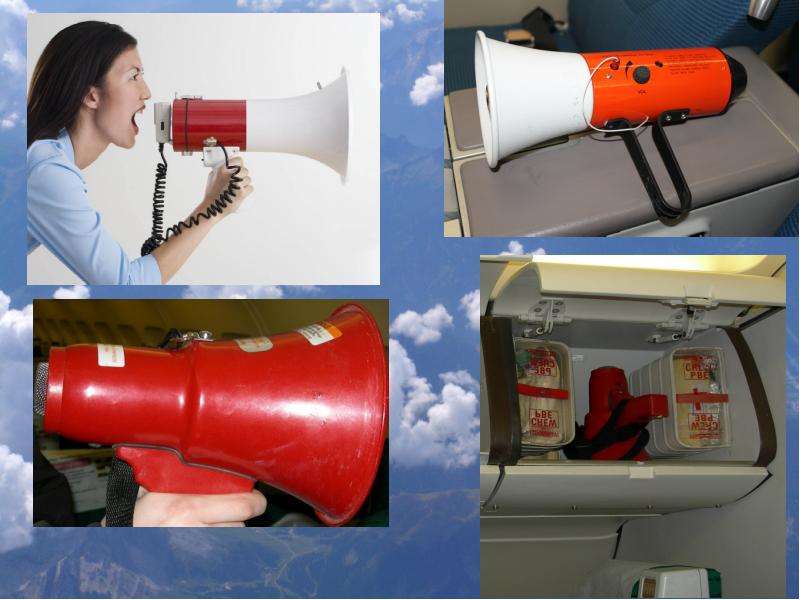

Мегафон MEGAPHONES Один мегафон на самолет с количеством пассажирских кресел от 60 до 100; Два мегафона на самолет с количеством пассажирских кресел более 100. Расположен согласно EEL; Отсутствие механических повреждений; Закреплен надежно, но при необходимости можно легко изъять; Наличие переносного ремня; Проверить голосом, что мегафон работает.

Слайд 88

Описание слайда:

Слайд 89

Описание слайда:

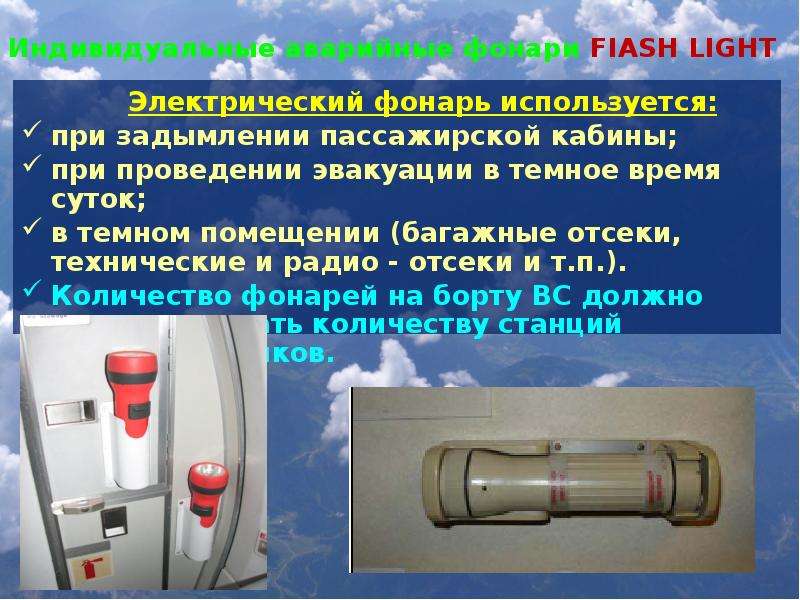

Индивидуальные аварийные фонари FIASH LIGHT Электрический фонарь используется: при задымлении пассажирской кабины; при проведении эвакуации в темное время суток; в темном помещении (багажные отсеки, технические и радио - отсеки и т.п.). Количество фонарей на борту ВС должно соответствовать количеству станций бортпроводников.

Слайд 90

Описание слайда:

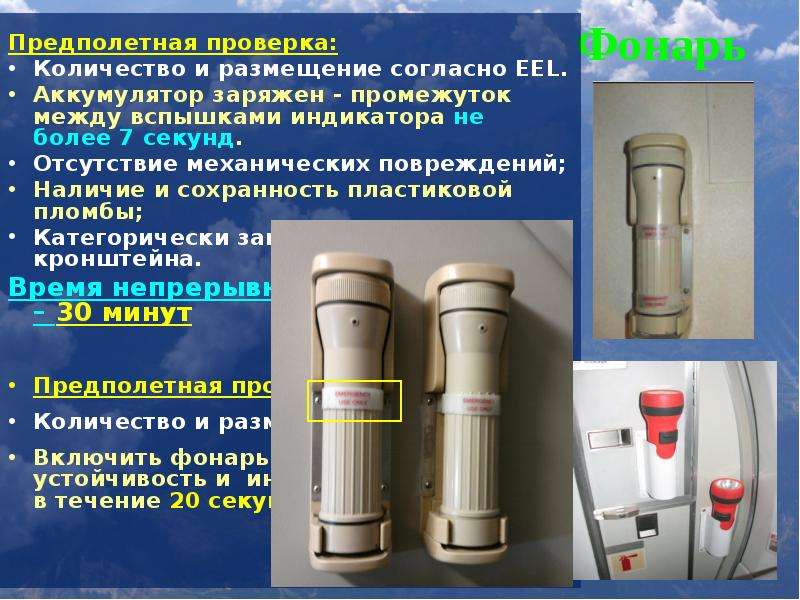

Фонарь Предполетная проверка: Количество и размещение согласно ЕЕL. Аккумулятор заряжен - промежуток между вспышками индикатора не более 7 секунд. Отсутствие механических повреждений; Наличие и сохранность пластиковой пломбы; Категорически запрещается снимать с кронштейна. Время непрерывной работы фонаря – 30 минут Предполетная проверка: Количество и размещение согласно ЕЕL. Включить фонарь и проверить устойчивость и интенсивность свечения в течение 20 секунд.

Слайд 91

Описание слайда:

Аварийный топор CRASH AXES & CROWBAR Предназначены для вскрытия потолочных и стеновых панелей с целью получения доступа к источнику огня и разблокировки дверей и люков изнутри. Ручка топора изолирована, размещается, как правило, в кабине экипажа. Ломик находится на ВС BPU , на станции 3L. Огнеупорные перчатки Предназначены для защиты рук в процессе тушения пожара. Выдерживают температуру до 600 градусов по Цельсию ( в открытом пламени около 5 минут). Проверка перед рейсом: Проверить наличие перчаток согласно ЕЕL. Проверить внешний вид: перчатки не имеют износа; механических повреждений; нет жировых пятен.

Слайд 92

Описание слайда:

Слайд 93

Описание слайда:

Слайд 94

Описание слайда:

Стационарный радиомаяк Emergency Locator Transmitter – ELT

Слайд 95

Описание слайда:

Стационарный радиомаяк Emergency Locator Transmitter – ELT Размещен, как правило, в потолочной нише, под декоративной панелью, согласно ЕЕL . На место размещения ELT нанесена маркировка;

Слайд 96

Описание слайда:

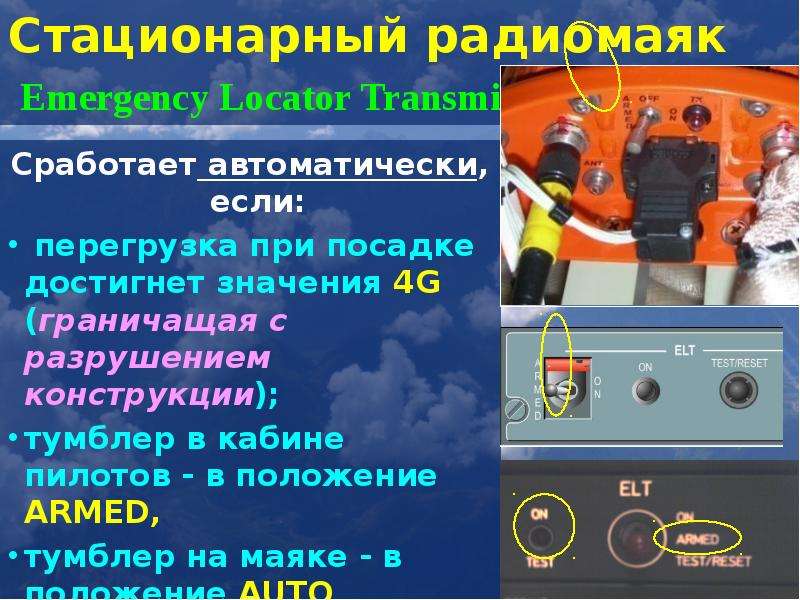

Стационарный радиомаяк Emergency Locator Transmitter – ELT Сработает автоматически, если: перегрузка при посадке достигнет значения 4G (граничащая с разрушением конструкции); тумблер в кабине пилотов - в положение ARMED, тумблер на маяке - в положение AUTO (ARMED). При срабатывании маяка начинает мигать индикатор ON.

Слайд 97

Описание слайда:

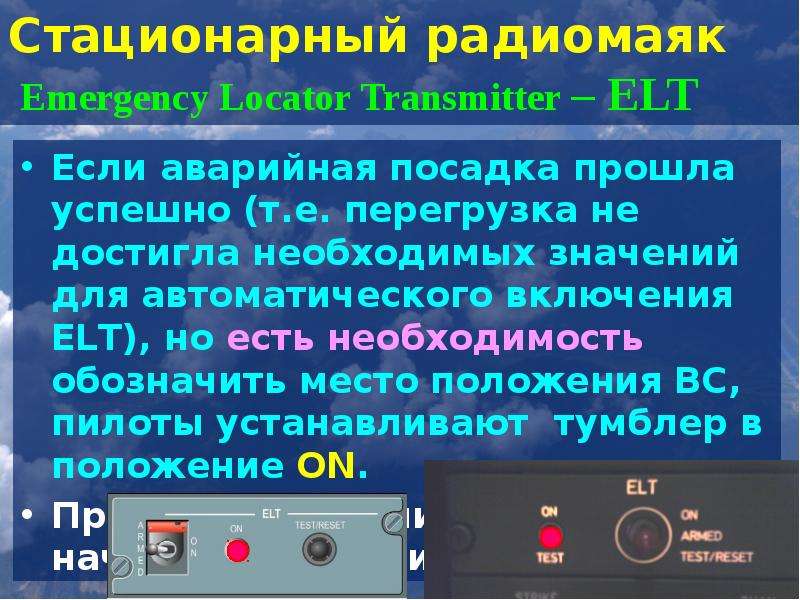

Стационарный радиомаяк Emergency Locator Transmitter – ELT Если аварийная посадка прошла успешно (т.е. перегрузка не достигла необходимых значений для автоматического включения ELT), но есть необходимость обозначить место положения ВС, пилоты устанавливают тумблер в положение ON. При срабатывании маяка начинает мигать индикатор ON

Слайд 98

Описание слайда:

Переносные радиомаяки Emergency Locator Transmitter – ELT

Слайд 99

Описание слайда:

Переносные радиомаяки ELT После проведения аварийных процедур и эвакуации пассажиров, необходимо: Разъединить легкоразъемный хомут; Вынести радиомаяк из ВС; Распрямить антенну;

Слайд 100

Описание слайда:

Слайд 101

Описание слайда:

Аварийный приводной передатчик (ELT) тип 500 – 12 Y Полностью совместим с большинством поисковых и спасательных средств, включая спутниковую систему КОСПАС/САРСАТ. Возможность одновременной передачи в режиме Маяк и Речи. Уникальный программируемый код страны передается на частоте 406 Мгц. Перепрограммируется от сети переменного тока. Водонепроницаемость до 10 метров. Время работы при температуре от - -20°С до +55°С – 48 часов. Время работы при температуре -30°С – 6 часов.

Слайд 102

Описание слайда:

Переносная радиостанция Переключатель. Положение: OFF TEST ON (включается, если потянуть за шнур) GPS антенна (поднять на 180° - начинает подавать сигналы на частоте 406 Мгц). Клавиша «PRESS TO TALK» Микрофон. Регулятор громкости. Индикатор.

Слайд 103

Описание слайда:

Переносная радиостанция Вынести из самолета; Закрепить на руке; Установить антенну в вертикальное положение; Включить; Через 1мин. звучит однократный звуковой сигнал и устойчиво загорается индикатор. Нажать на клавишу «PRESS TO TALK» и вести связь только тогда, когда видите или слышите спасательное судно.

Слайд 104

Описание слайда:

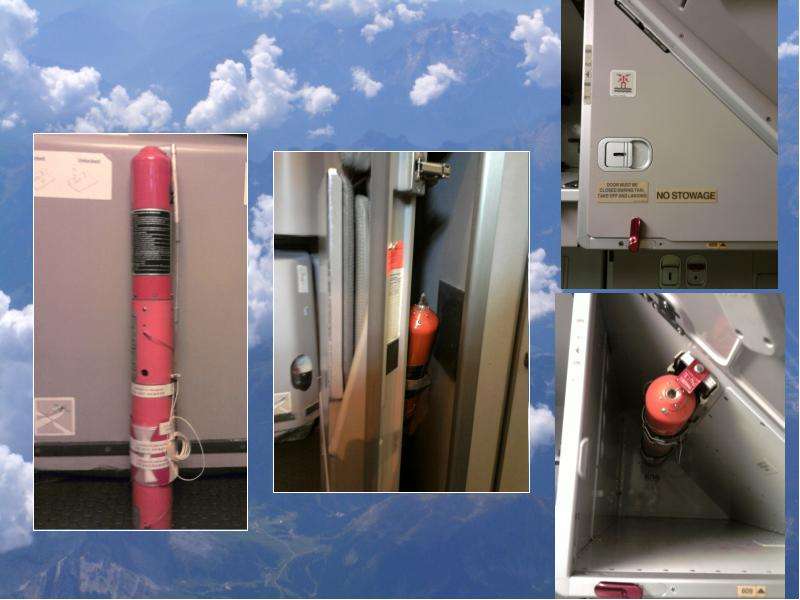

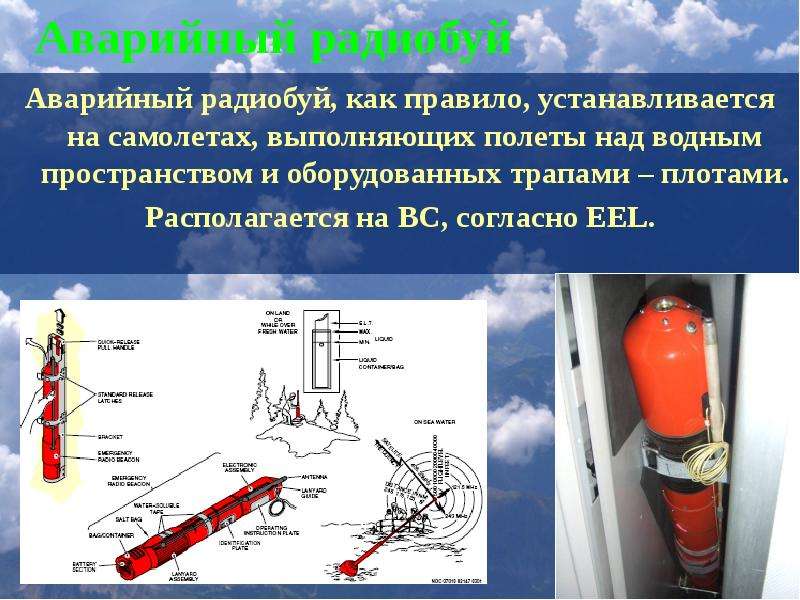

Аварийный радиобуй Аварийный радиобуй, как правило, устанавливается на самолетах, выполняющих полеты над водным пространством и оборудованных трапами – плотами. Располагается на ВС, согласно EEL.

Слайд 105

Описание слайда:

Слайд 106

Описание слайда:

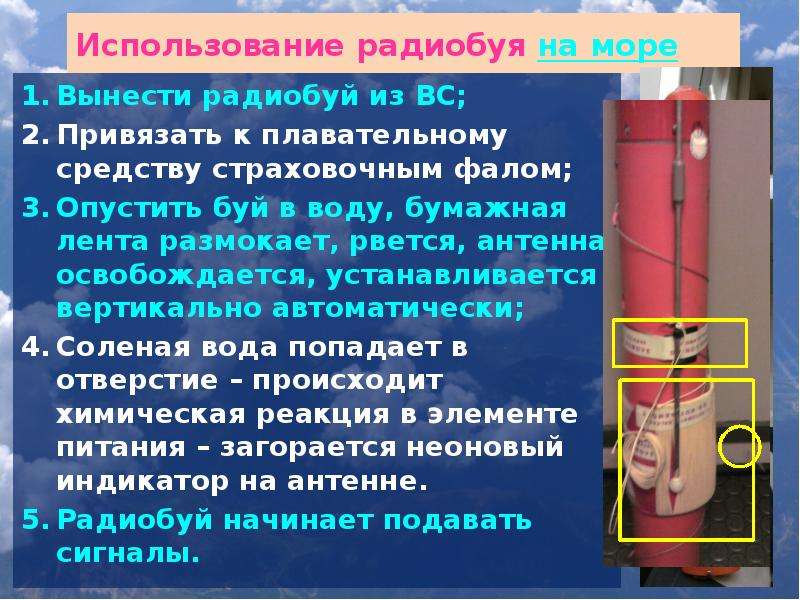

Использование радиобуя на море Вынести радиобуй из ВС; Привязать к плавательному средству страховочным фалом; Опустить буй в воду, бумажная лента размокает, рвется, антенна освобождается, устанавливается вертикально автоматически; Соленая вода попадает в отверстие – происходит химическая реакция в элементе питания – загорается неоновый индикатор на антенне. Радиобуй начинает подавать сигналы.

Слайд 107

Описание слайда:

Слайд 108

Описание слайда:

Использование радиобуя на суше Вынести радиобуй из ВС, Отсоединить прикрепленный к бую полиэтиленовый мешок и пакетик с солью; Налить в пакет воды, высыпать соль. Разорвать бумажную ленту, установить антенну вертикально; Погрузить буй в пакет (уровень воды выше отверстия); Соленая вода попадает в отверстие – происходит химическая реакция в элементе питания – загорается неоновая лампа; Радиобуй начинает подавать сигналы. Выкопать углубление в земле, установить пакет с буем;

Слайд 109

Описание слайда:

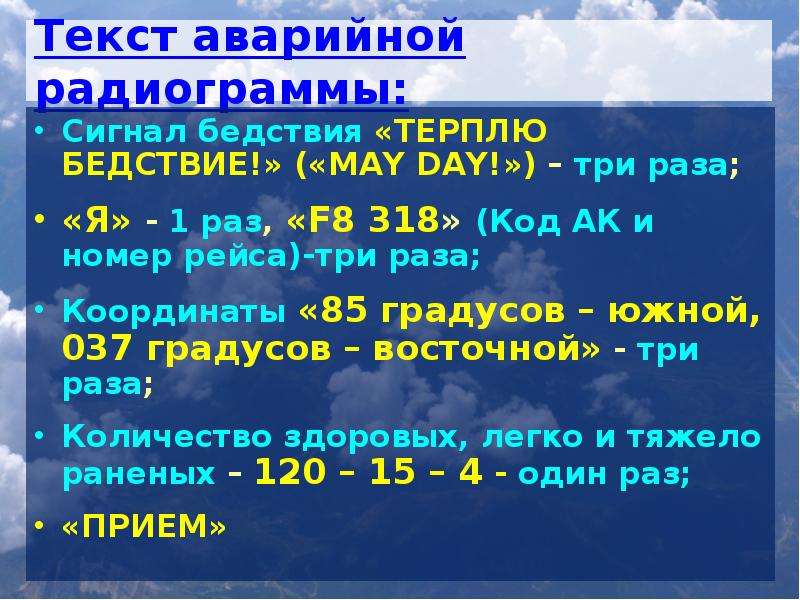

Текст аварийной радиограммы: Сигнал бедствия «ТЕРПЛЮ БЕДСТВИЕ!» («MAY DAY!») – три раза; «Я» - 1 раз, «F8 318» (Код АК и номер рейса)-три раза; Координаты «85 градусов – южной, 037 градусов – восточной» - три раза; Количество здоровых, легко и тяжело раненых – 120 – 15 – 4 - один раз; «ПРИЕМ»

Слайд 110

Описание слайда:

Кодовая таблица сообщения пилотам поисковых самолетов

Слайд 111

Описание слайда:

«Attention Crew, at Stations!» / «Attention Crew, at Stations!» / «Внимание! Экипажу на местах!»

Слайд 112

Описание слайда:

«Attention Crew, at Stations!» / «Attention Crew, at Stations!» / «Внимание! Экипажу на местах!»

Слайд 113

Описание слайда:

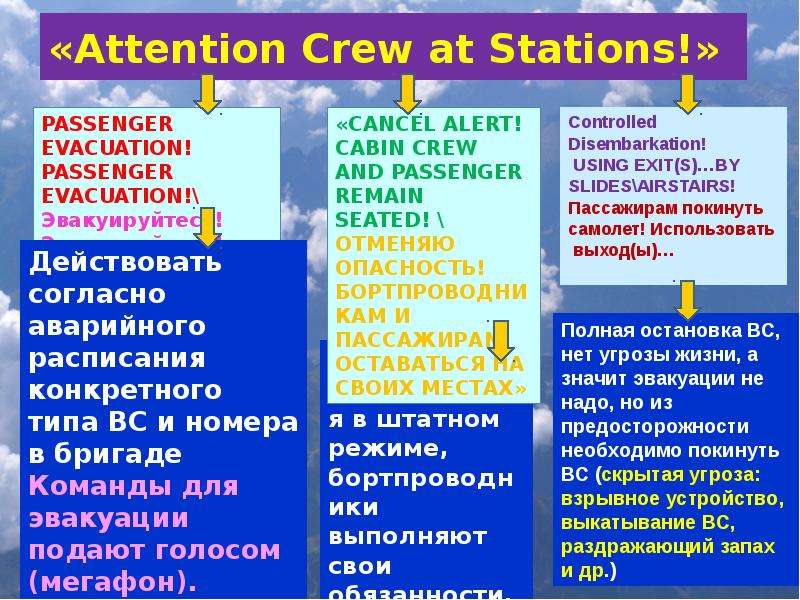

«Attention Crew at Station!» Бортпроводники должны приготовиться к возможной эвакуации: Расстегнуть ремень, встать с кресла; Оценить обстановку в салоне и за бортом. Определить возможные выходы для использования при эвакуации и свои действия для ее успешного проведения. Подать команду пассажирам: «Оставайтесь на местах! Соблюдайте спокойствие!» «Stay seating! Keep calm» и продолжать наблюдать за обстановкой в салоне и за бортом, ждать указаний от экипажа

Слайд 114

Описание слайда:

«Attention Crew at Stations!»

Слайд 115

Описание слайда:

Слайд 116

Описание слайда:

«Attention! Purser to the cockpit, please» Может быть подана на любом этапе полета и означает, что одному из членов летного экипажа требуется медицинская помощь. СБЭ назначает резервного бортпроводника, который принимает обязанности на время его отсутствия: Назначается из числа бортпроводников высшей квалификации. В штатном полете: организует работу бригады; команды и указания по оперированию дверями; При возникновении аварийной ситуации: Резервный б\пр выполняет обязанности штатного бригадира по организации и выполнении аварийных процедур.

Слайд 117

Описание слайда:

«Attention! Purser to the cockpit, please» СБЭ немедленно явиться в кабину для оказания медицинской помощи, взяв медицинскую аптечку и выполнить следующие действия: Прислонить недееспособного пилота к спинке кресла; Освободить органы управления; Удерживая пилота вертикально, переместить кресло пилота как можно дальше от панели управления (рычаг Н); Застегнуть все ремни безопасности, удерживая пилота в кресле; Отклонить спинку кресла (рычаг R); Оказать доврачебную помощь. На время дальнейшего выполнения полета, для обеспечения безопасности и наблюдением за недееспособным пилотом, СБЭ должен остаться в кабине

Слайд 118

Описание слайда:

Использование специальной сигнализации при взаимодействии членов летного и кабинного экипажа в нештатной ситуации Для своевременного реагирования летного экипажа, сигналом о захвате ВС террористами и нападении на экипаж является несогласованная по INTERPHONE попытка открытия двери кабины при помощи кодового замка. Сигналом о захвате может быть специально установленная фраза, сказанная по системе INTERPHONE, при использовании кнопки EMER CALL. Если фраза не была установлена, при передаче сообщения сказать –PRIO CAPTAIN. При получении сигнала «Опасность» пилоты блокируют дверь и немедленно связываются с бортпроводниками для выяснения причин подачи сигнала. Если после запроса в кабину ответа не поступило, его необходимо повторить дважды. Отсутствие ответа – основание СБЭ, что пилоты недееспособны. Необходимо открыть дверь, используя секретный код.
