Вы можете ознакомиться и скачать презентацию на тему Автономные доплеровские устройства и системы навигации летательных аппаратов. Доклад-сообщение содержит 17 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Автономные доплеровские устройства и системы навигации летательных аппаратов Доплеровский измеритель вектора скорости и угла сноса (ДИСС) Лекция

Слайд 2

Описание слайда:

Управление полетом летательного аппарата

Слайд 3

Описание слайда:

Под системой счисления пути (ССП) понимается система, предназначенная для определения местоположения ЛА по результатам интегрирования составляющих вектора скорости ЛА, измеряемых с помощью бортовых датчиков. Датчиками радиотехнических ССП служат доплеровские измерители скорости и угла сноса (ДИСС). Под системой счисления пути (ССП) понимается система, предназначенная для определения местоположения ЛА по результатам интегрирования составляющих вектора скорости ЛА, измеряемых с помощью бортовых датчиков. Датчиками радиотехнических ССП служат доплеровские измерители скорости и угла сноса (ДИСС). Продольная, поперечная и вертикальная составляющие вектора скорости ЛА путем интегрирования измеряемых специальными приборами (акселерометрами) ускорений ЛА по соответствующим направлениям. Особенностью всех ССП является ухудшение точности определения местоположения со временем, причина которой заключается в накоплении (интегрировании) погрешностей датчика скорости.

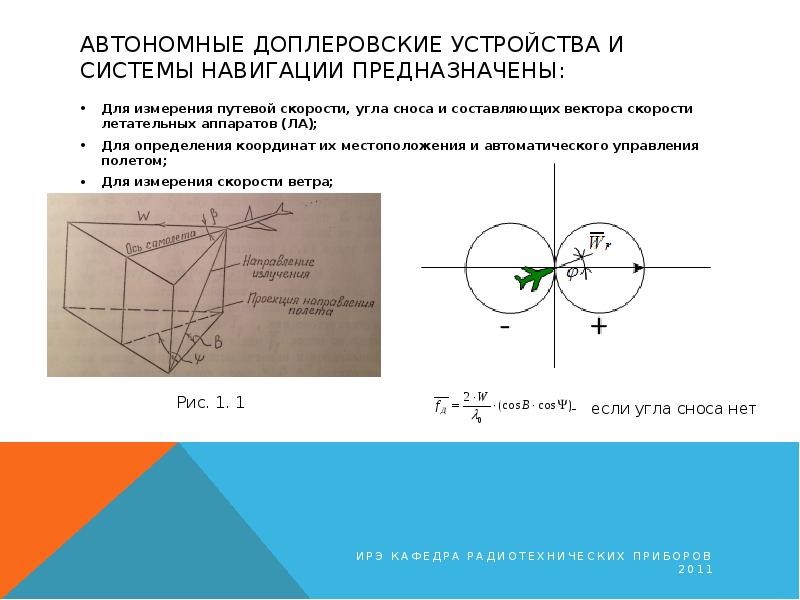

Слайд 4

Описание слайда:

Автономные Доплеровские устройства и системы навигации предназначены: Для измерения путевой скорости, угла сноса и составляющих вектора скорости летательных аппаратов (ЛА); Для определения координат их местоположения и автоматического управления полетом; Для измерения скорости ветра;

Слайд 5

Описание слайда:

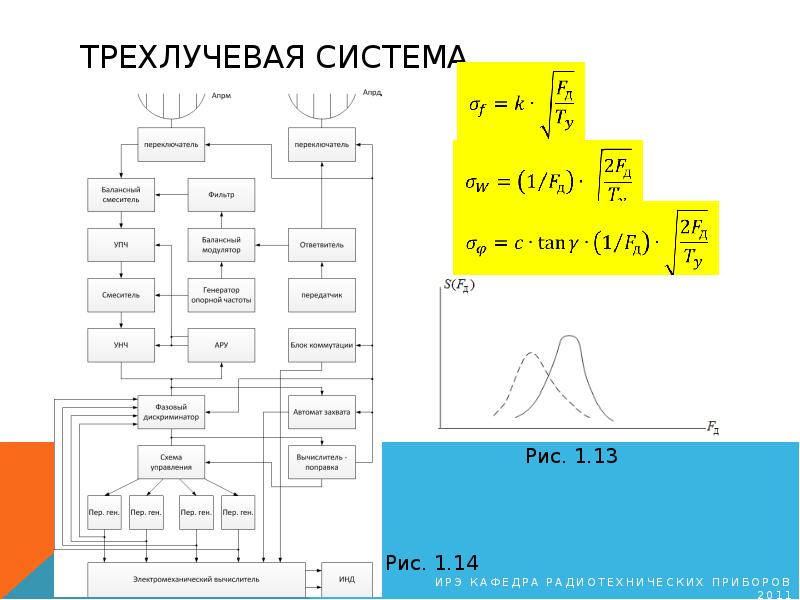

Основные части автономной доплеровской системы навигации и управления

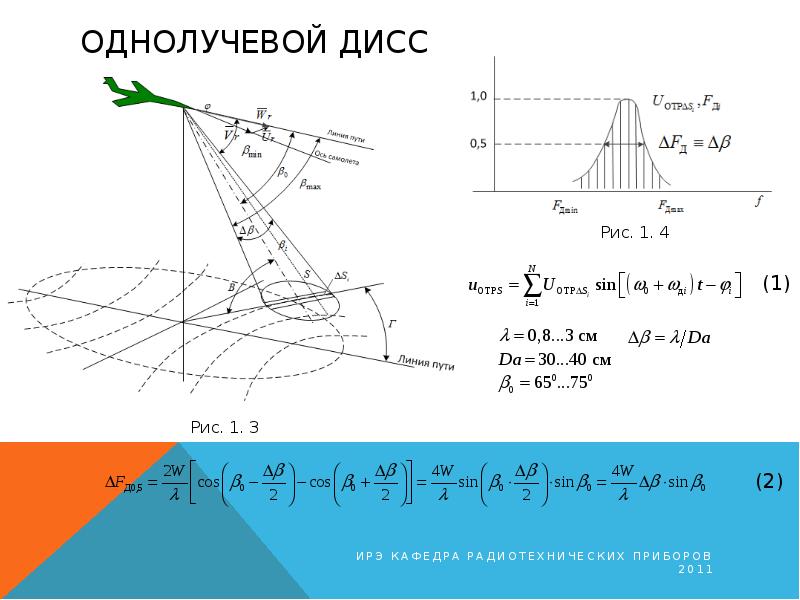

Слайд 6

Описание слайда:

Однолучевой ДИСС

Слайд 7

Описание слайда:

Характеристики отражения зондирующих сигналов от земной поверхности

Слайд 8

Описание слайда:

Погрешности однолучевого дисс

Слайд 9

Описание слайда:

Погрешности однолучевого дисс Второй важной погрешностью однолучевых измерителей является крен летательного аппарата. Пусть из-за крена истинное значение угла визирования отличается от расчетного на .
