Вы можете ознакомиться и скачать презентацию на тему Назначение и общий принцип функционирования коммутатора-усилителя. Усилитель мощности: назначение и технические данные. Устройст. Доклад-сообщение содержит 14 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ВОЕННО-СПЕЦИАЛЬНАЯ ПОДГОТОВКА ТЕМА № 9: «ПОДСИСТЕМА ПОДАВЛЕНИЯ СТАНЦИИ ПОМЕХ.» ЗАНЯТИЕ № 3: «ОБЩАЯ ХАРАКТЕРИСТИКА ПОДСИСТЕМЫ ПОДАВЛЕНИЯ СТАНЦИЙ ПОМЕХ. КОМУТАТОР-УСИЛИТЕЛЬ. УСИЛИТЕЛЬ МОЩНОСТИ». УЧЕБНЫЕ ВОПРОСЫ: 1. Назначение и общий принцип функционирования коммутатора-усилителя. Усилитель мощности: назначение и технические данные. Устройство и принцип работы. 2. Органы управления и контроля усилителя мощности. Порядок проверки работоспособности .

Слайд 2

Описание слайда:

Вопрос № 1.

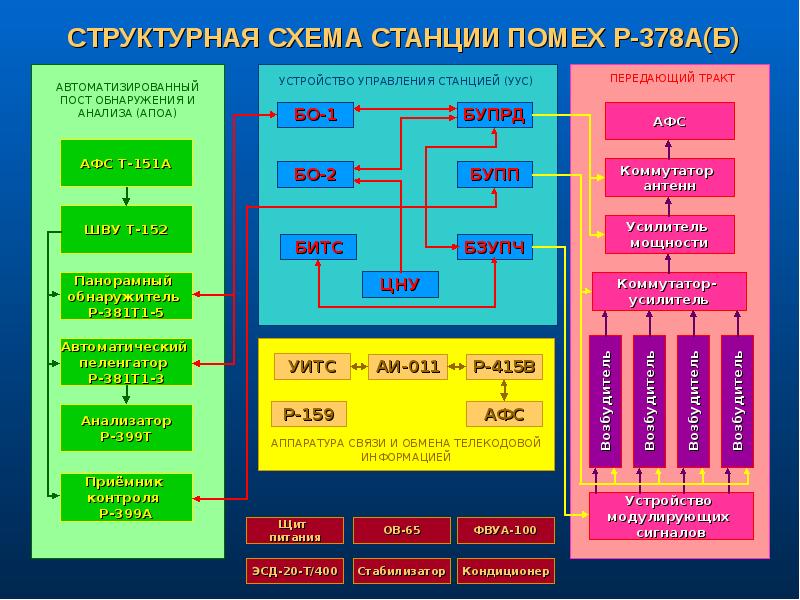

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

ВЧ напряжение подаётся на четыре входа блока, а затем на диодные коммутаторы. Отпирание коммутаторов производится напряжением +12В, а запирание – 12В по цепи коммутации. ВЧ напряжение подаётся на четыре входа блока, а затем на диодные коммутаторы. Отпирание коммутаторов производится напряжением +12В, а запирание – 12В по цепи коммутации. Выходы четырёх коммутаторов объединяются на входе широкополосного усилителя.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

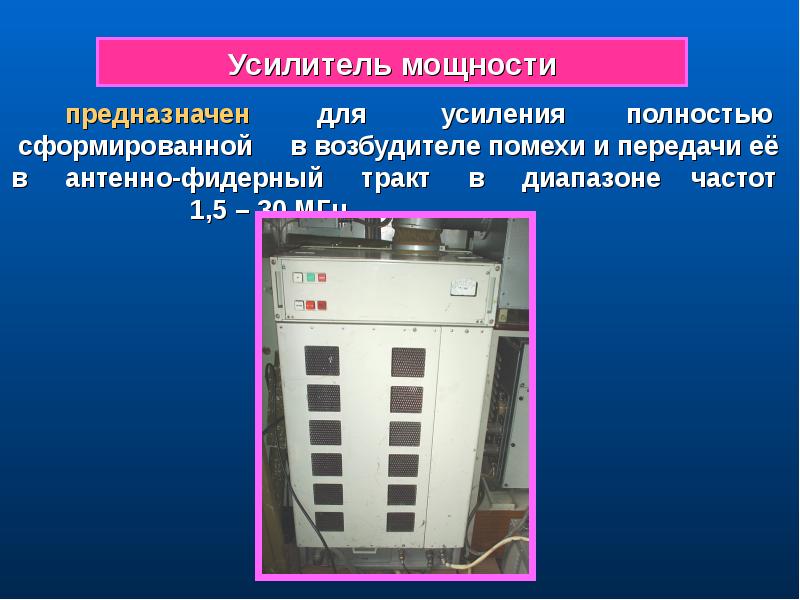

Слайд 7

Описание слайда:

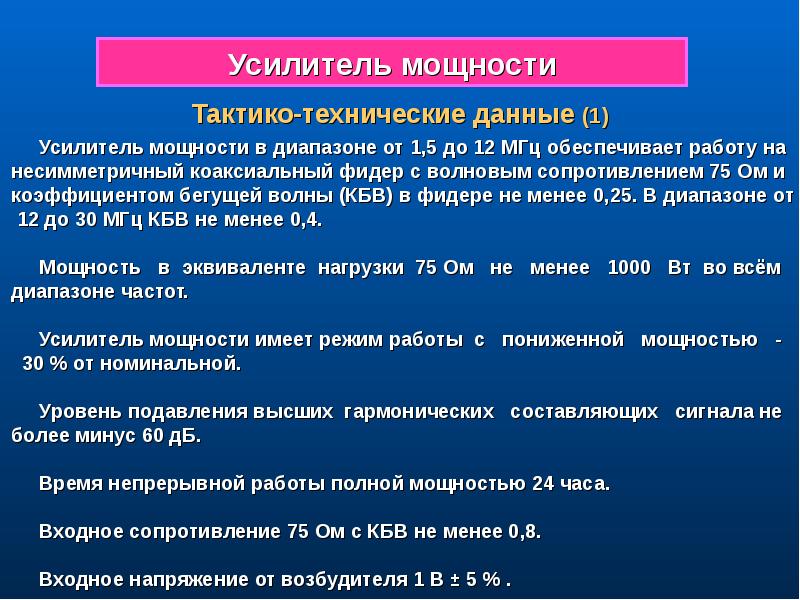

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

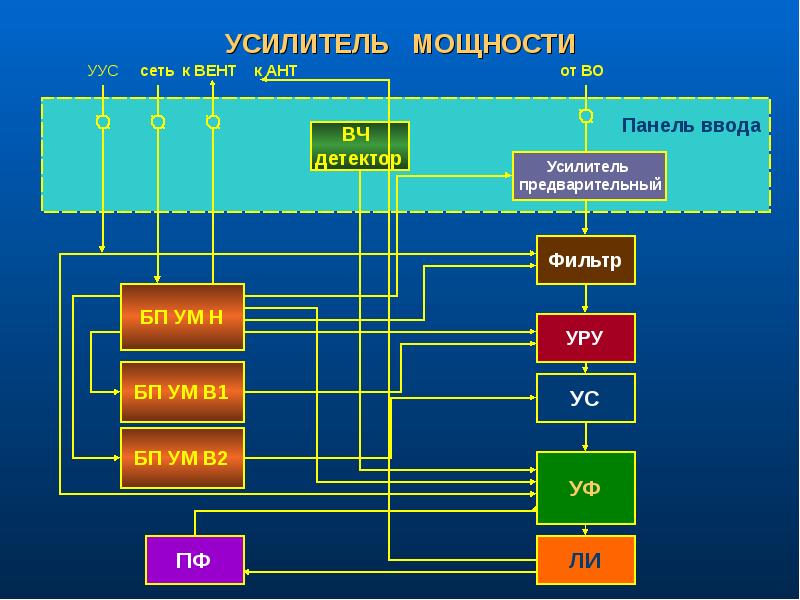

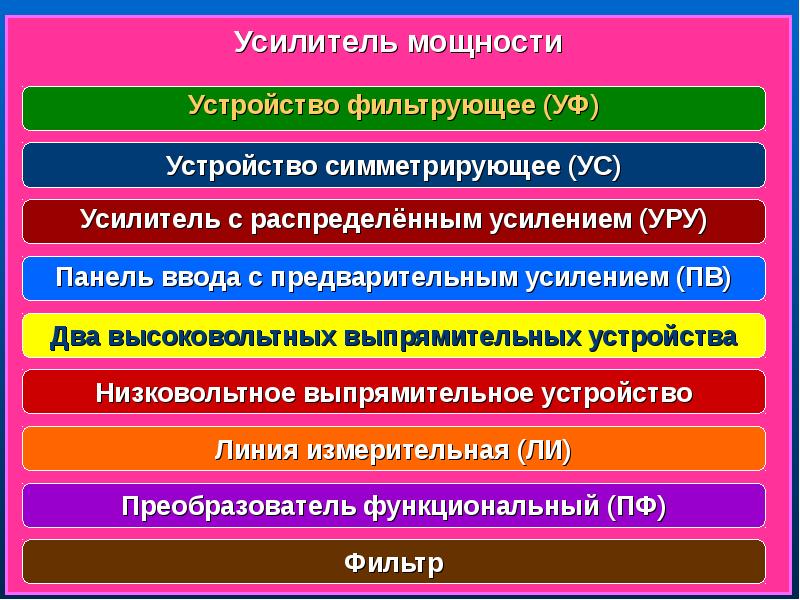

УСИЛИТЕЛЬ МОЩНОСТИ

Слайд 10

Описание слайда:

Вопрос № 2.

Слайд 11

Описание слайда:

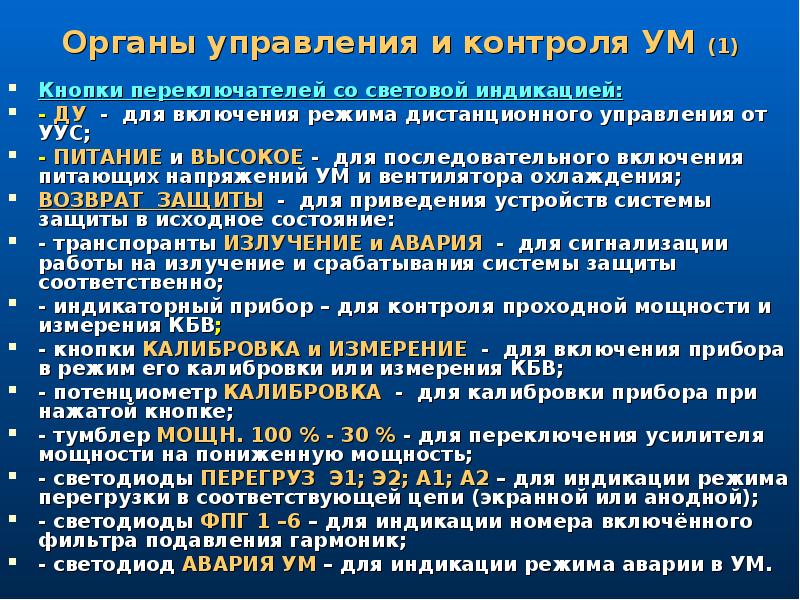

Органы управления и контроля УМ (1) Кнопки переключателей со световой индикацией: - ДУ - для включения режима дистанционного управления от УУС; - ПИТАНИЕ и ВЫСОКОЕ - для последовательного включения питающих напряжений УМ и вентилятора охлаждения; ВОЗВРАТ ЗАЩИТЫ - для приведения устройств системы защиты в исходное состояние: - транспоранты ИЗЛУЧЕНИЕ и АВАРИЯ - для сигнализации работы на излучение и срабатывания системы защиты соответственно; - индикаторный прибор – для контроля проходной мощности и измерения КБВ; - кнопки КАЛИБРОВКА и ИЗМЕРЕНИЕ - для включения прибора в режим его калибровки или измерения КБВ; - потенциометр КАЛИБРОВКА - для калибровки прибора при нажатой кнопке; - тумблер МОЩН. 100 % - 30 % - для переключения усилителя мощности на пониженную мощность; - светодиоды ПЕРЕГРУЗ Э1; Э2; А1; А2 – для индикации режима перегрузки в соответствующей цепи (экранной или анодной); - светодиоды ФПГ 1 –6 – для индикации номера включённого фильтра подавления гармоник; - светодиод АВАРИЯ УМ – для индикации режима аварии в УМ.

Слайд 12

Описание слайда:

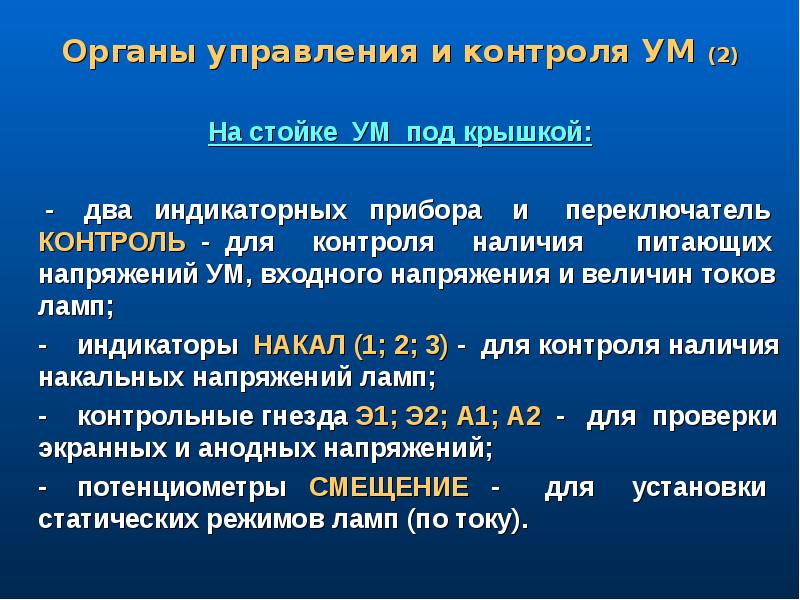

На стойке УМ под крышкой: На стойке УМ под крышкой: - два индикаторных прибора и переключатель КОНТРОЛЬ - для контроля наличия питающих напряжений УМ, входного напряжения и величин токов ламп; - индикаторы НАКАЛ (1; 2; 3) - для контроля наличия накальных напряжений ламп; - контрольные гнезда Э1; Э2; А1; А2 - для проверки экранных и анодных напряжений; - потенциометры СМЕЩЕНИЕ - для установки статических режимов ламп (по току).

Слайд 13

Описание слайда:

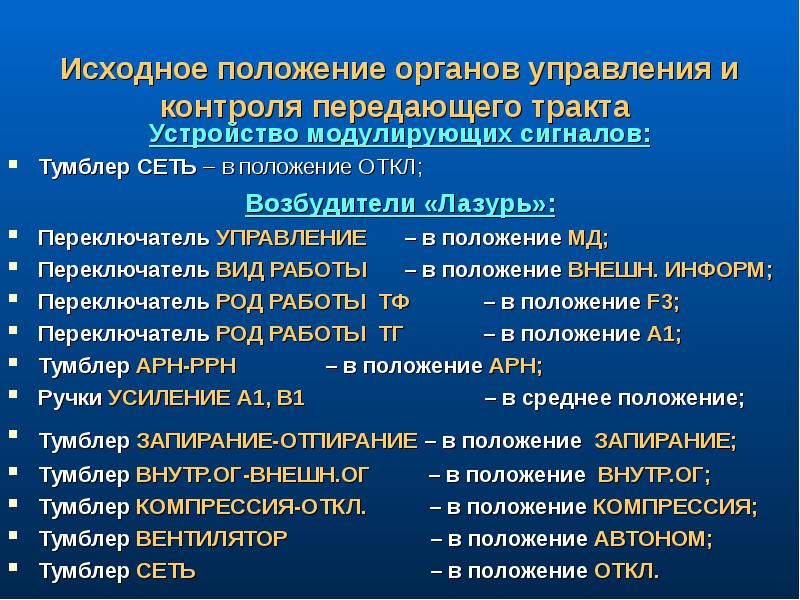

Исходное положение органов управления и контроля передающего тракта Устройство модулирующих сигналов: Тумблер СЕТЬ – в положение ОТКЛ; Возбудители «Лазурь»: Переключатель УПРАВЛЕНИЕ – в положение МД; Переключатель ВИД РАБОТЫ – в положение ВНЕШН. ИНФОРМ; Переключатель РОД РАБОТЫ ТФ – в положение F3; Переключатель РОД РАБОТЫ ТГ – в положение А1; Тумблер АРН-РРН – в положение АРН; Ручки УСИЛЕНИЕ А1, В1 – в среднее положение; Тумблер ЗАПИРАНИЕ-ОТПИРАНИЕ – в положение ЗАПИРАНИЕ; Тумблер ВНУТР.ОГ-ВНЕШН.ОГ – в положение ВНУТР.ОГ; Тумблер КОМПРЕССИЯ-ОТКЛ. – в положение КОМПРЕССИЯ; Тумблер ВЕНТИЛЯТОР – в положение АВТОНОМ; Тумблер СЕТЬ – в положение ОТКЛ.

Слайд 14

Описание слайда:

Проверка работоспособности передатчика записать 4 частоты в блок ЗУПЧ из одного поддиапазона; нажать кнопки “ПИТ” и “ВЫСОКОЕ” на БУПРД. Через 3-5 мин под кнопкой “ВЫСОКОЕ” загорится лампочка; переключатель “УПРАВЛЕНИЕ” установить в положение “АВТОНОМ”; переключатель “РЕЖИМ” установить в положение “ПД П1”; включить тумблеры “РАБОТА” и “ИЗЛУЧЕНИЕ”; на БУ ПРД должен светится светодиод “ИЗЛУЧЕНИЕ”, на блоке БУПП-2 должны светиться светодиоды “ВКЛЮЧЕН” и “НАСТРОЕН” ВО-1, ВО-2, ВО-3, ВО-4, на возбудителях должны гореть светодиоды “РАБОТА” и “ГОТОВ К РАБОТЕ”; проконтролировать по стрелочному прибору мощность, передаваемую в антенну.
