Слайд 1

Описание слайда:

ТЕМА: БЕЗОПАСНОСТЬ ПРОИЗВОДСТВА АЦЕТИЛЕНО – КИСЛОРОДНОЙ СВАРКИ

Слайд 2

Описание слайда:

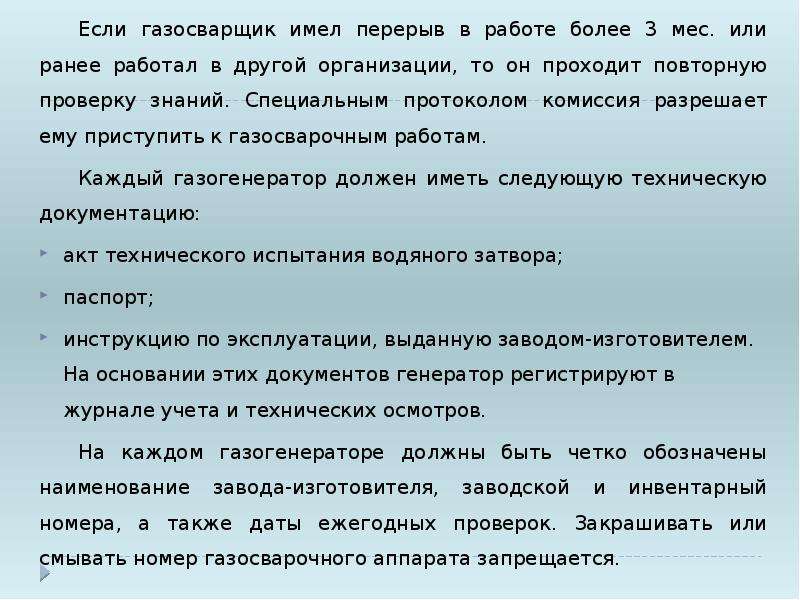

Если газосварщик имел перерыв в работе более 3 мес. или ранее работал в другой организации, то он проходит повторную проверку знаний. Специальным протоколом комиссия разрешает ему приступить к газосварочным работам. Если газосварщик имел перерыв в работе более 3 мес. или ранее работал в другой организации, то он проходит повторную проверку знаний. Специальным протоколом комиссия разрешает ему приступить к газосварочным работам. Каждый газогенератор должен иметь следующую техническую документацию: акт технического испытания водяного затвора; паспорт; инструкцию по эксплуатации, выданную заводом-изготовителем. На основании этих документов генератор регистрируют в журнале учета и технических осмотров. На каждом газогенераторе должны быть четко обозначены наименование завода-изготовителя, заводской и инвентарный номера, а также даты ежегодных проверок. Закрашивать или смывать номер газосварочного аппарата запрещается.

Слайд 3

Описание слайда:

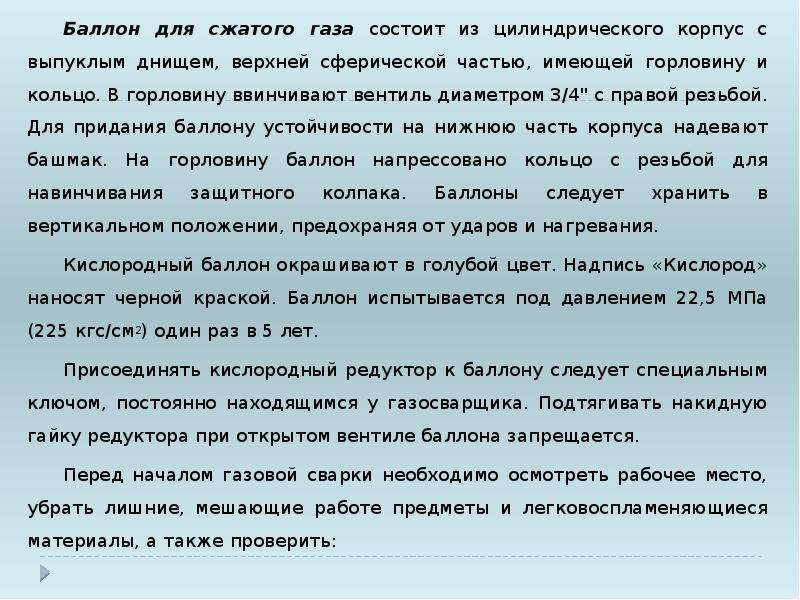

Баллон для сжатого газа состоит из цилиндрического корпус с выпуклым днищем, верхней сферической частью, имеющей горловину и кольцо. В горловину ввинчивают вентиль диаметром 3/4" с правой резьбой. Для придания баллону устойчивости на нижнюю часть корпуса надевают башмак. На горловину баллон напрессовано кольцо с резьбой для навинчивания защитного колпака. Баллоны следует хранить в вертикальном положении, предохраняя от ударов и нагревания. Баллон для сжатого газа состоит из цилиндрического корпус с выпуклым днищем, верхней сферической частью, имеющей горловину и кольцо. В горловину ввинчивают вентиль диаметром 3/4" с правой резьбой. Для придания баллону устойчивости на нижнюю часть корпуса надевают башмак. На горловину баллон напрессовано кольцо с резьбой для навинчивания защитного колпака. Баллоны следует хранить в вертикальном положении, предохраняя от ударов и нагревания. Кислородный баллон окрашивают в голубой цвет. Надпись «Кислород» наносят черной краской. Баллон испытывается под давлением 22,5 МПа (225 кгс/см2) один раз в 5 лет. Присоединять кислородный редуктор к баллону следует специальным ключом, постоянно находящимся у газосварщика. Подтягивать накидную гайку редуктора при открытом вентиле баллона запрещается. Перед началом газовой сварки необходимо осмотреть рабочее место, убрать лишние, мешающие работе предметы и легковоспламеняющиеся материалы, а также проверить:

Слайд 4

Описание слайда:

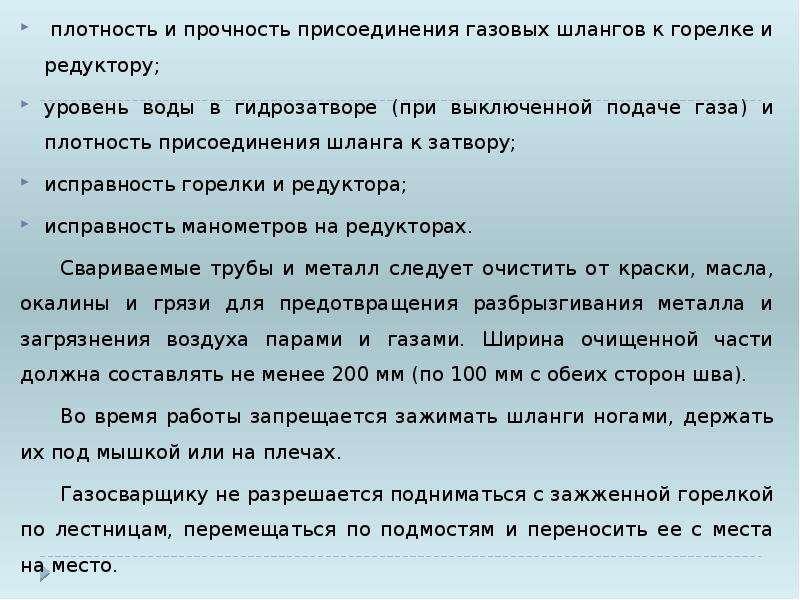

плотность и прочность присоединения газовых шлангов к горелке и редуктору; плотность и прочность присоединения газовых шлангов к горелке и редуктору; уровень воды в гидрозатворе (при выключенной подаче газа) и плотность присоединения шланга к затвору; исправность горелки и редуктора; исправность манометров на редукторах. Свариваемые трубы и металл следует очистить от краски, масла, окалины и грязи для предотвращения разбрызгивания металла и загрязнения воздуха парами и газами. Ширина очищенной части должна составлять не менее 200 мм (по 100 мм с обеих сторон шва). Во время работы запрещается зажимать шланги ногами, держать их под мышкой или на плечах. Газосварщику не разрешается подниматься с зажженной горелкой по лестницам, перемещаться по подмостям и переносить ее с места на место.

Слайд 5

Описание слайда:

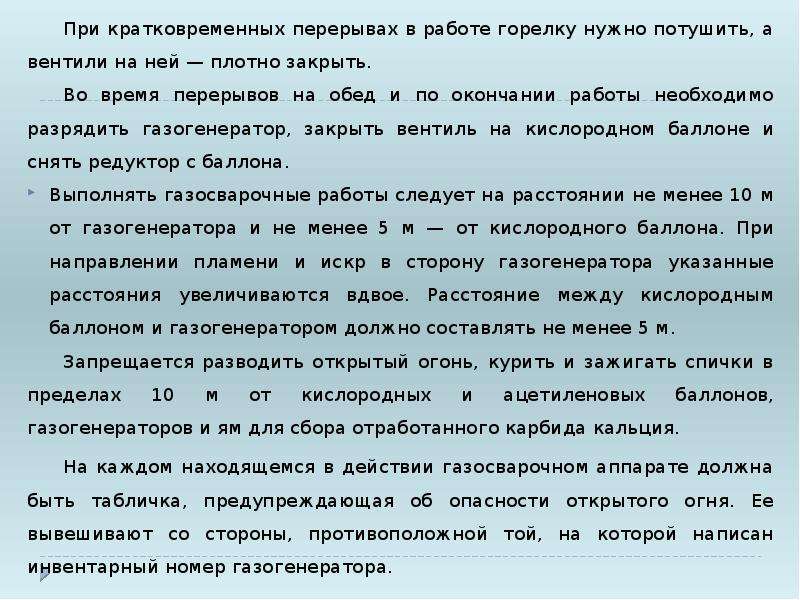

При кратковременных перерывах в работе горелку нужно потушить, а вентили на ней — плотно закрыть. При кратковременных перерывах в работе горелку нужно потушить, а вентили на ней — плотно закрыть. Во время перерывов на обед и по окончании работы необходимо разрядить газогенератор, закрыть вентиль на кислородном баллоне и снять редуктор с баллона. Выполнять газосварочные работы следует на расстоянии не менее 10 м от газогенератора и не менее 5 м — от кислородного баллона. При направлении пламени и искр в сторону газогенератора указанные расстояния увеличиваются вдвое. Расстояние между кислородным баллоном и газогенератором должно составлять не менее 5 м. Запрещается разводить открытый огонь, курить и зажигать спички в пределах 10 м от кислородных и ацетиленовых баллонов, газогенераторов и ям для сбора отработанного карбида кальция. На каждом находящемся в действии газосварочном аппарате должна быть табличка, предупреждающая об опасности открытого огня. Ее вывешивают со стороны, противоположной той, на которой написан инвентарный номер газогенератора.

Слайд 6

Описание слайда:

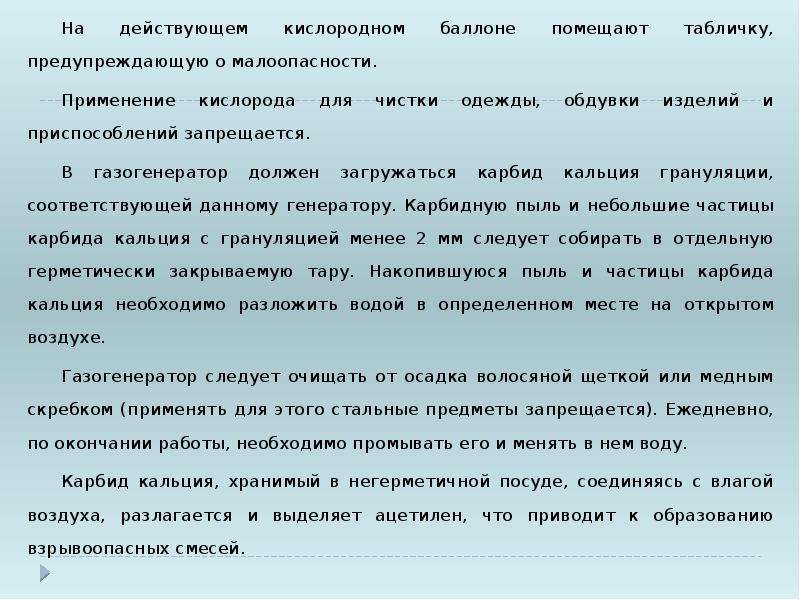

На действующем кислородном баллоне помещают табличку, предупреждающую о малоопасности. На действующем кислородном баллоне помещают табличку, предупреждающую о малоопасности. Применение кислорода для чистки одежды, обдувки изделий и приспособлений запрещается. В газогенератор должен загружаться карбид кальция грануляции, соответствующей данному генератору. Карбидную пыль и небольшие частицы карбида кальция с грануляцией менее 2 мм следует собирать в отдельную герметически закрываемую тару. Накопившуюся пыль и частицы карбида кальция необходимо разложить водой в определенном месте на открытом воздухе. Газогенератор следует очищать от осадка волосяной щеткой или медным скребком (применять для этого стальные предметы запрещается). Ежедневно, по окончании работы, необходимо промывать его и менять в нем воду. Карбид кальция, хранимый в негерметичной посуде, соединяясь с влагой воздуха, разлагается и выделяет ацетилен, что приводит к образованию взрывоопасных смесей.

Слайд 7

Описание слайда:

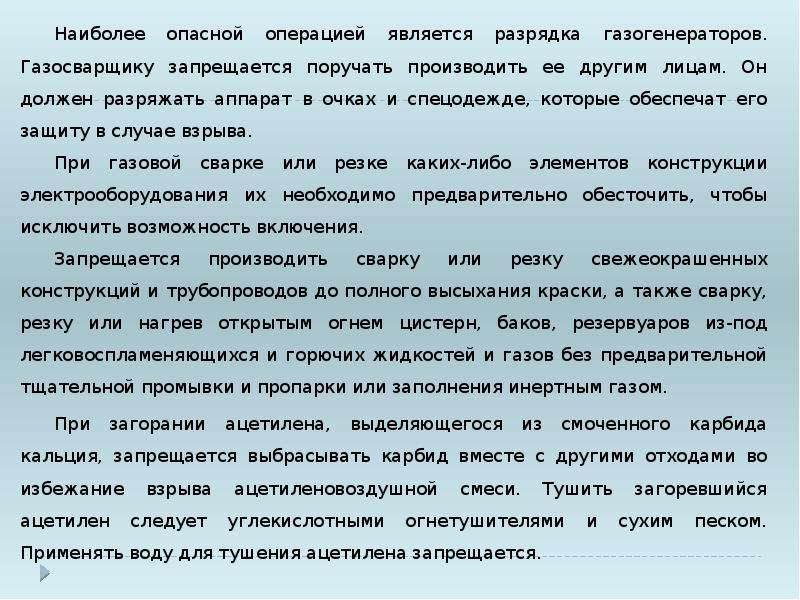

Наиболее опасной операцией является разрядка газогенераторов. Газосварщику запрещается поручать производить ее другим лицам. Он должен разряжать аппарат в очках и спецодежде, которые обеспечат его защиту в случае взрыва. Наиболее опасной операцией является разрядка газогенераторов. Газосварщику запрещается поручать производить ее другим лицам. Он должен разряжать аппарат в очках и спецодежде, которые обеспечат его защиту в случае взрыва. При газовой сварке или резке каких-либо элементов конструкции электрооборудования их необходимо предварительно обесточить, чтобы исключить возможность включения. Запрещается производить сварку или резку свежеокрашенных конструкций и трубопроводов до полного высыхания краски, а также сварку, резку или нагрев открытым огнем цистерн, баков, резервуаров из-под легковоспламеняющихся и горючих жидкостей и газов без предварительной тщательной промывки и пропарки или заполнения инертным газом. При загорании ацетилена, выделяющегося из смоченного карбида кальция, запрещается выбрасывать карбид вместе с другими отходами во избежание взрыва ацетиленовоздушной смеси. Тушить загоревшийся ацетилен следует углекислотными огнетушителями и сухим песком. Применять воду для тушения ацетилена запрещается.

Слайд 8

Описание слайда:

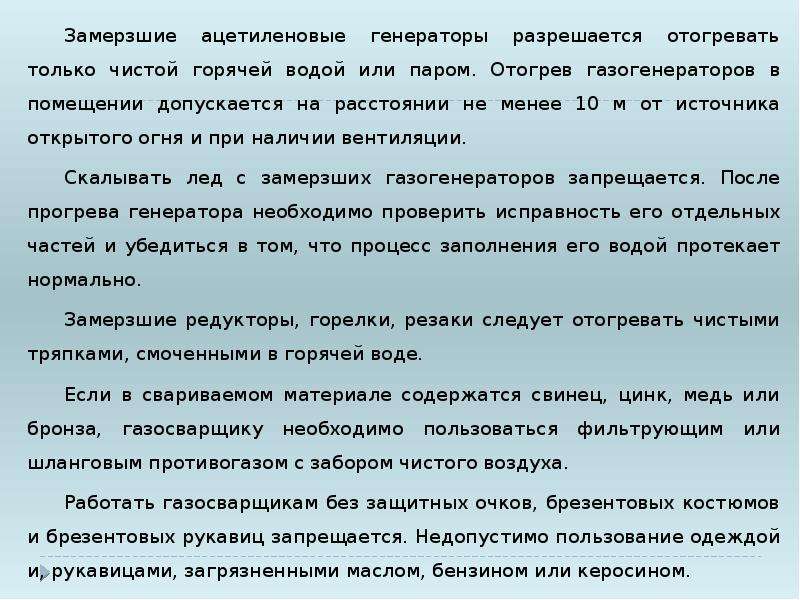

Замерзшие ацетиленовые генераторы разрешается отогревать только чистой горячей водой или паром. Отогрев газогенераторов в помещении допускается на расстоянии не менее 10 м от источника открытого огня и при наличии вентиляции. Замерзшие ацетиленовые генераторы разрешается отогревать только чистой горячей водой или паром. Отогрев газогенераторов в помещении допускается на расстоянии не менее 10 м от источника открытого огня и при наличии вентиляции. Скалывать лед с замерзших газогенераторов запрещается. После прогрева генератора необходимо проверить исправность его отдельных частей и убедиться в том, что процесс заполнения его водой протекает нормально. Замерзшие редукторы, горелки, резаки следует отогревать чистыми тряпками, смоченными в горячей воде. Если в свариваемом материале содержатся свинец, цинк, медь или бронза, газосварщику необходимо пользоваться фильтрующим или шланговым противогазом с забором чистого воздуха. Работать газосварщикам без защитных очков, брезентовых костюмов и брезентовых рукавиц запрещается. Недопустимо пользование одеждой и, рукавицами, загрязненными маслом, бензином или керосином.
