Вы можете ознакомиться и скачать презентацию на тему Безопасность работ на высоте. Доклад-сообщение содержит 33 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Знак M-09 Работать в предохранительном (страховочном) поясе

Слайд 3

Описание слайда:

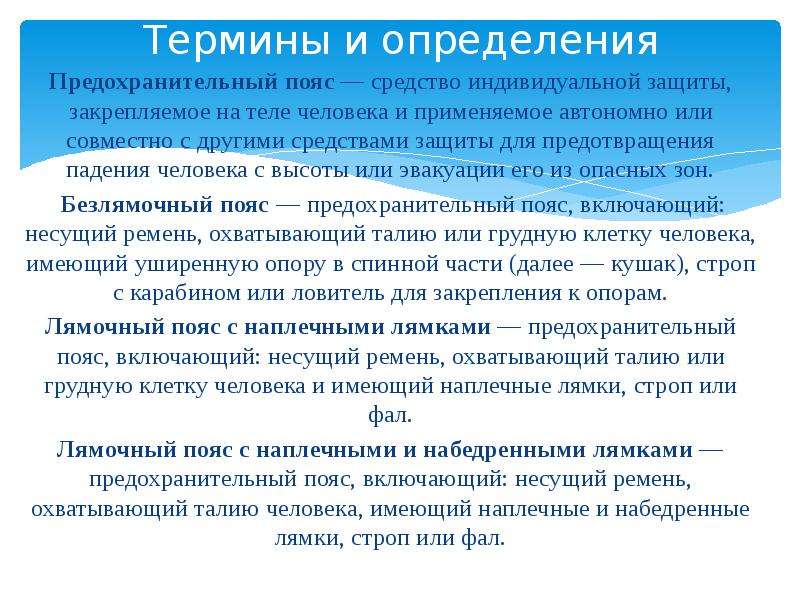

Термины и определения Предохранительный пояс — средство индивидуальной защиты, закрепляемое на теле человека и применяемое автономно или совместно с другими средствами защиты для предотвращения падения человека с высоты или эвакуации его из опасных зон. Безлямочный пояс — предохранительный пояс, включающий: несущий ремень, охватывающий талию или грудную клетку человека, имеющий уширенную опору в спинной части (далее — кушак), строп с карабином или ловитель для закрепления к опорам. Лямочный пояс с наплечными лямками — предохранительный пояс, включающий: несущий ремень, охватывающий талию или грудную клетку человека и имеющий наплечные лямки, строп или фал. Лямочный пояс с наплечными и набедренными лямками — предохранительный пояс, включающий: несущий ремень, охватывающий талию человека, имеющий наплечные и набедренные лямки, строп или фал.

Слайд 4

Описание слайда:

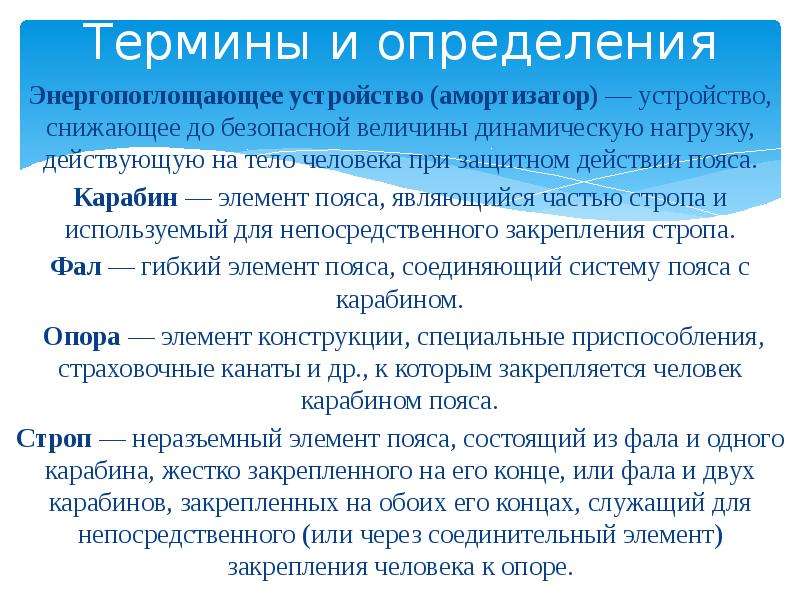

Термины и определения Энергопоглощающее устройство (амортизатор) — устройство, снижающее до безопасной величины динамическую нагрузку, действующую на тело человека при защитном действии пояса. Карабин — элемент пояса, являющийся частью стропа и используемый для непосредственного закрепления стропа. Фал — гибкий элемент пояса, соединяющий систему пояса с карабином. Опора — элемент конструкции, специальные приспособления, страховочные канаты и др., к которым закрепляется человек карабином пояса. Строп — неразъемный элемент пояса, состоящий из фала и одного карабина, жестко закрепленного на его конце, или фала и двух карабинов, закрепленных на обоих его концах, служащий для непосредственного (или через соединительный элемент) закрепления человека к опоре.

Слайд 5

Описание слайда:

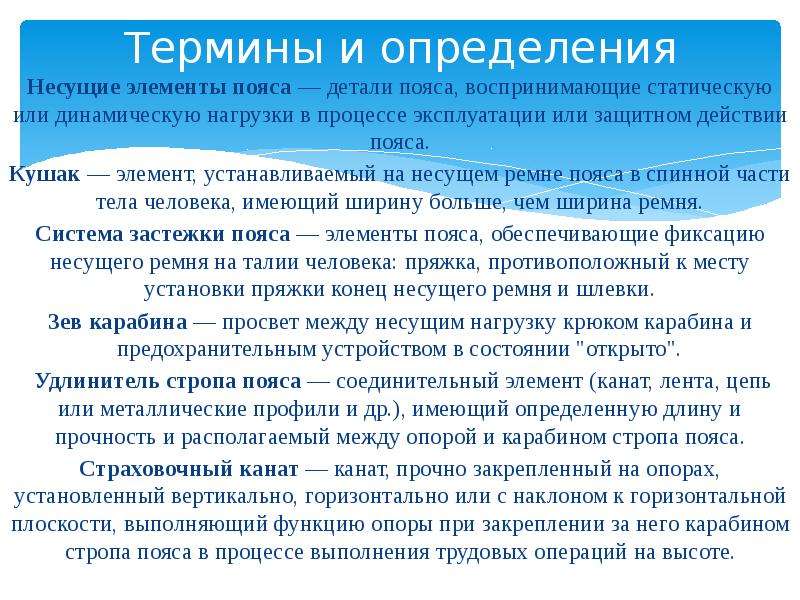

Термины и определения Несущие элементы пояса — детали пояса, воспринимающие статическую или динамическую нагрузки в процессе эксплуатации или защитном действии пояса. Кушак — элемент, устанавливаемый на несущем ремне пояса в спинной части тела человека, имеющий ширину больше, чем ширина ремня. Система застежки пояса — элементы пояса, обеспечивающие фиксацию несущего ремня на талии человека: пряжка, противоположный к месту установки пряжки конец несущего ремня и шлевки. Зев карабина — просвет между несущим нагрузку крюком карабина и предохранительным устройством в состоянии "открыто". Удлинитель стропа пояса — соединительный элемент (канат, лента, цепь или металлические профили и др.), имеющий определенную длину и прочность и располагаемый между опорой и карабином стропа пояса. Страховочный канат — канат, прочно закрепленный на опорах, установленный вертикально, горизонтально или с наклоном к горизонтальной плоскости, выполняющий функцию опоры при закреплении за него карабином стропа пояса в процессе выполнения трудовых операций на высоте.

Слайд 6

Описание слайда:

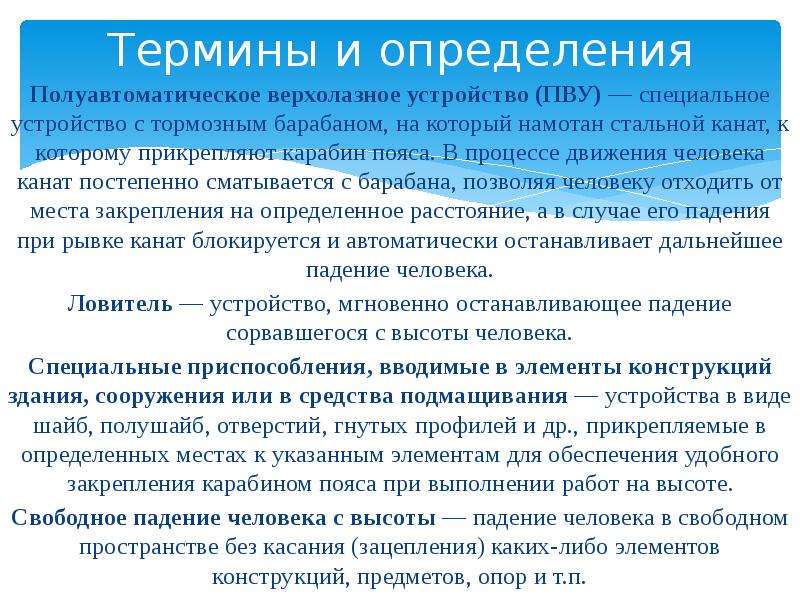

Термины и определения Полуавтоматическое верхолазное устройство (ПВУ) — специальное устройство с тормозным барабаном, на который намотан стальной канат, к которому прикрепляют карабин пояса. В процессе движения человека канат постепенно сматывается с барабана, позволяя человеку отходить от места закрепления на определенное расстояние, а в случае его падения при рывке канат блокируется и автоматически останавливает дальнейшее падение человека. Ловитель — устройство, мгновенно останавливающее падение сорвавшегося с высоты человека. Специальные приспособления, вводимые в элементы конструкций здания, сооружения или в средства подмащивания — устройства в виде шайб, полушайб, отверстий, гнутых профилей и др., прикрепляемые в определенных местах к указанным элементам для обеспечения удобного закрепления карабином пояса при выполнении работ на высоте. Свободное падение человека с высоты — падение человека в свободном пространстве без касания (зацепления) каких-либо элементов конструкций, предметов, опор и т.п.

Слайд 7

Описание слайда:

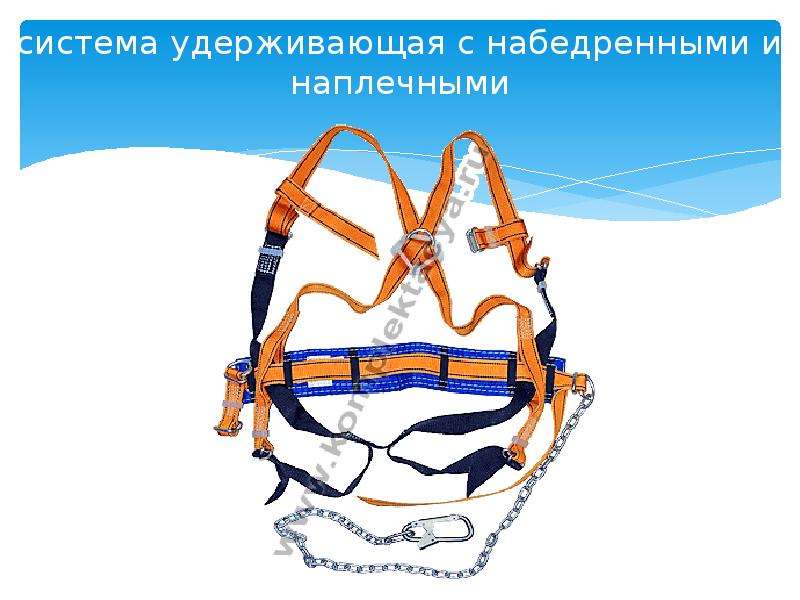

система удерживающая с набедренными и наплечными

Слайд 8

Описание слайда:

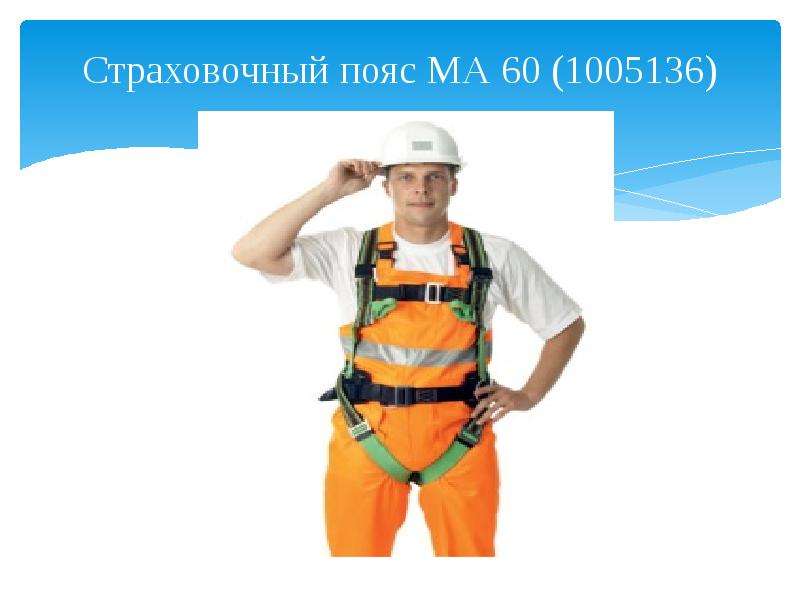

Страховочный пояс МА 60 (1005136)

Слайд 9

Описание слайда:

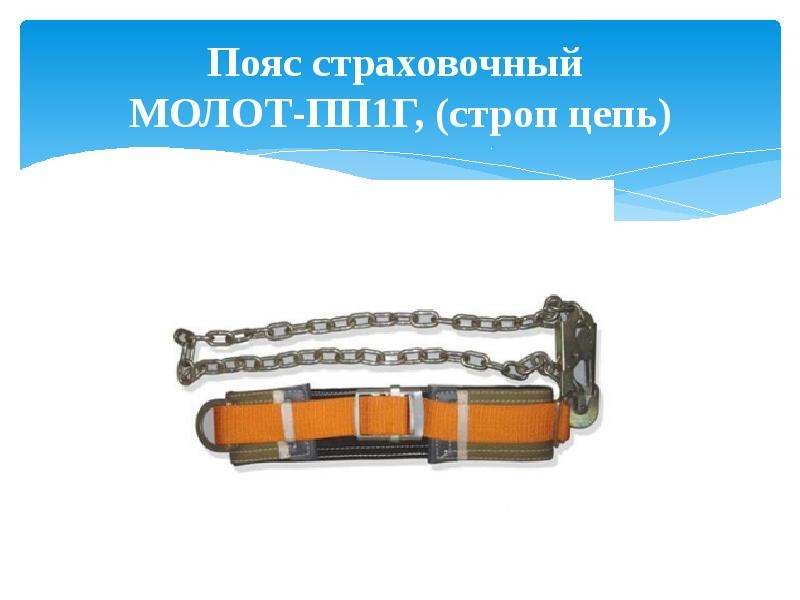

Пояс страховочный МОЛОТ-ПП1Г, (строп цепь)

Слайд 10

Описание слайда:

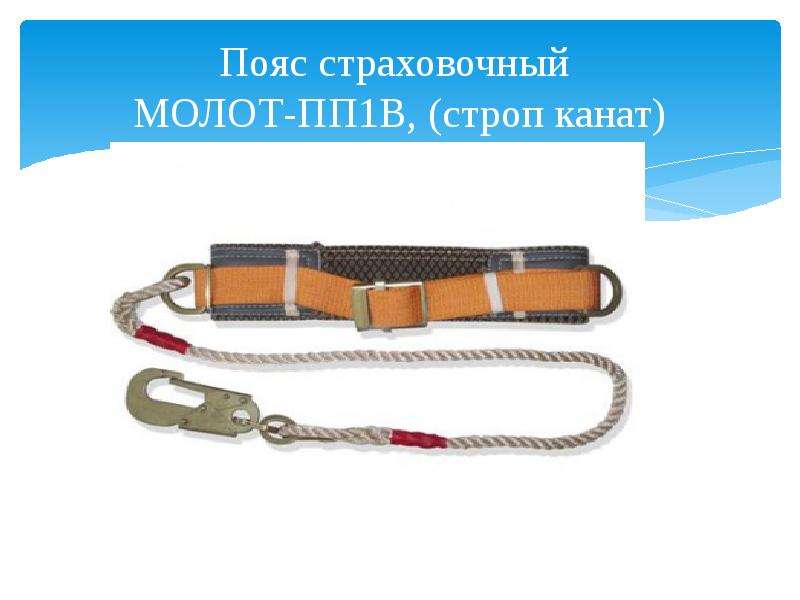

Пояс страховочный МОЛОТ-ПП1В, (строп канат)

Слайд 11

Описание слайда:

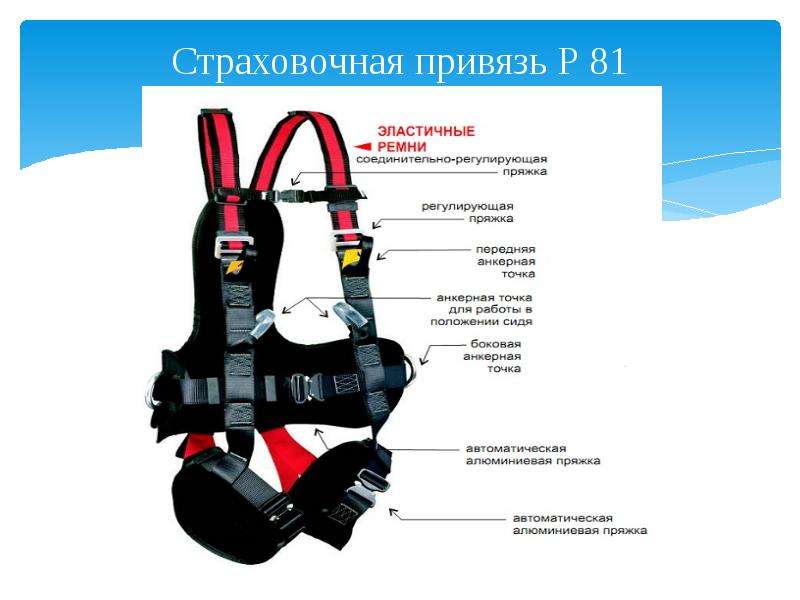

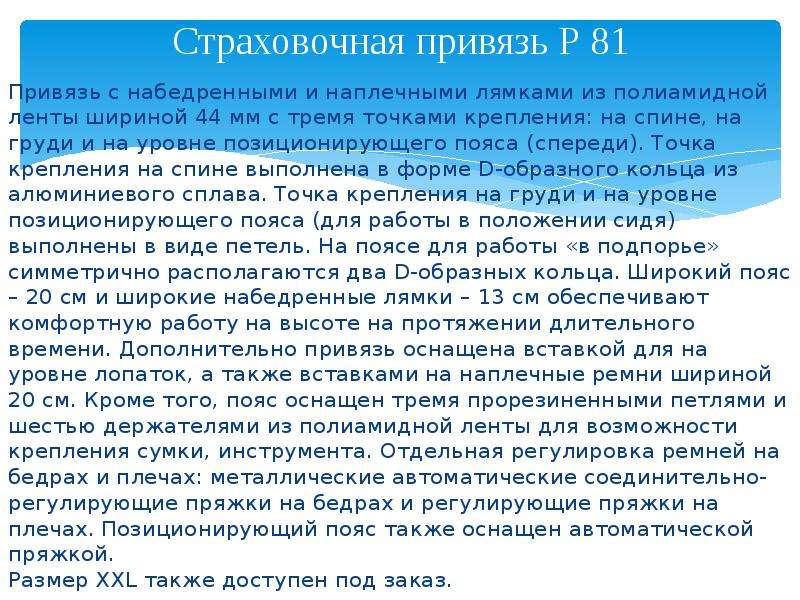

Страховочная привязь Р 81

Слайд 12

Описание слайда:

Страховочная привязь Р 81 Привязь с набедренными и наплечными лямками из полиамидной ленты шириной 44 мм с тремя точками крепления: на спине, на груди и на уровне позиционирующего пояса (спереди). Точка крепления на спине выполнена в форме D-образного кольца из алюминиевого сплава. Точка крепления на груди и на уровне позиционирующего пояса (для работы в положении сидя) выполнены в виде петель. На поясе для работы «в подпорье» симметрично располагаются два D-образных кольца. Широкий пояс – 20 см и широкие набедренные лямки – 13 см обеспечивают комфортную работу на высоте на протяжении длительного времени. Дополнительно привязь оснащена вставкой для на уровне лопаток, а также вставками на наплечные ремни шириной 20 см. Кроме того, пояс оснащен тремя прорезиненными петлями и шестью держателями из полиамидной ленты для возможности крепления сумки, инструмента. Отдельная регулировка ремней на бедрах и плечах: металлические автоматические соединительно-регулирующие пряжки на бедрах и регулирующие пряжки на плечах. Позиционирующий пояс также оснащен автоматической пряжкой. Размер XXL также доступен под заказ.

Слайд 13

Описание слайда:

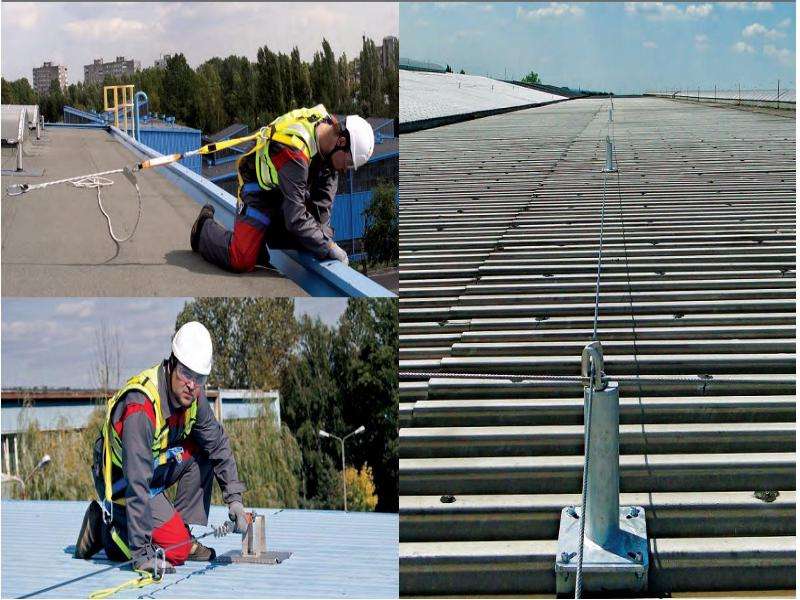

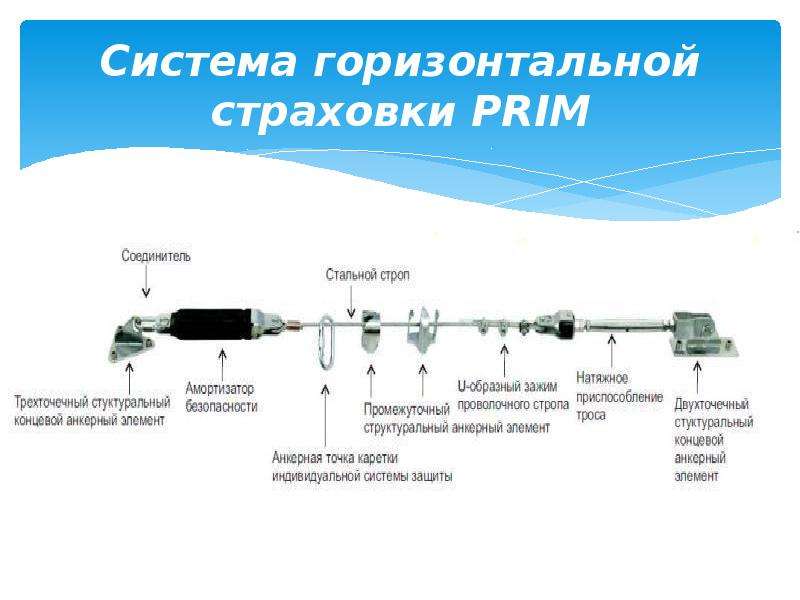

Система горизонтальной страховки PRIM

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

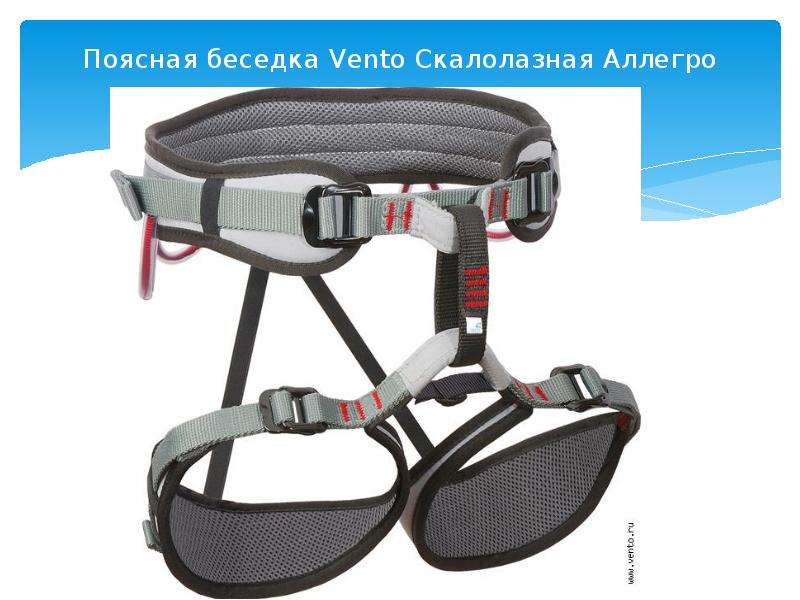

Поясная беседка Vento Скалолазная Аллегро

Слайд 16

Описание слайда:

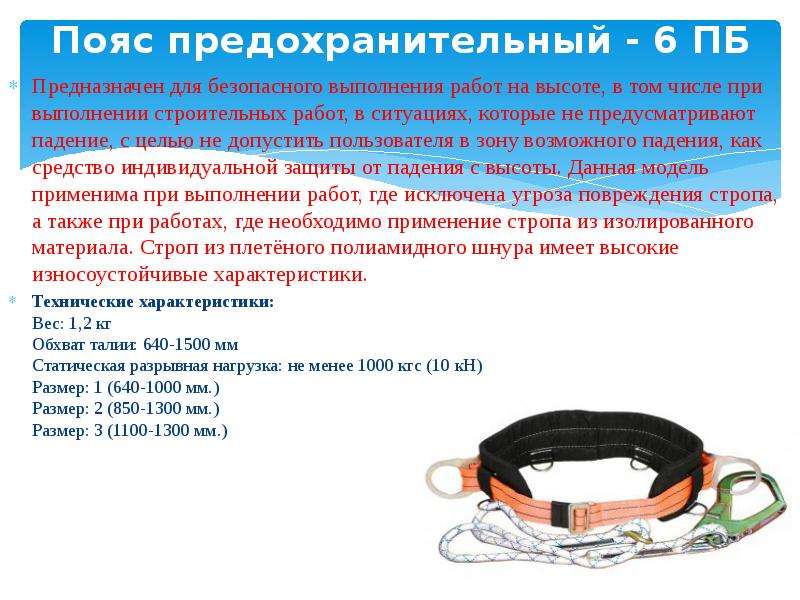

Пояс предохранительный - 6 ПБ Предназначен для безопасного выполнения работ на высоте, в том числе при выполнении строительных работ, в ситуациях, которые не предусматривают падение, с целью не допустить пользователя в зону возможного падения, как средство индивидуальной защиты от падения с высоты. Данная модель применима при выполнении работ, где исключена угроза повреждения стропа, а также при работах, где необходимо применение стропа из изолированного материала. Строп из плетёного полиамидного шнура имеет высокие износоустойчивые характеристики. Технические характеристики: Вес: 1,2 кг Обхват талии: 640-1500 мм Статическая разрывная нагрузка: не менее 1000 кгс (10 кН) Размер: 1 (640-1000 мм.) Размер: 2 (850-1300 мм.) Размер: 3 (1100-1300 мм.)

Слайд 17

Описание слайда:

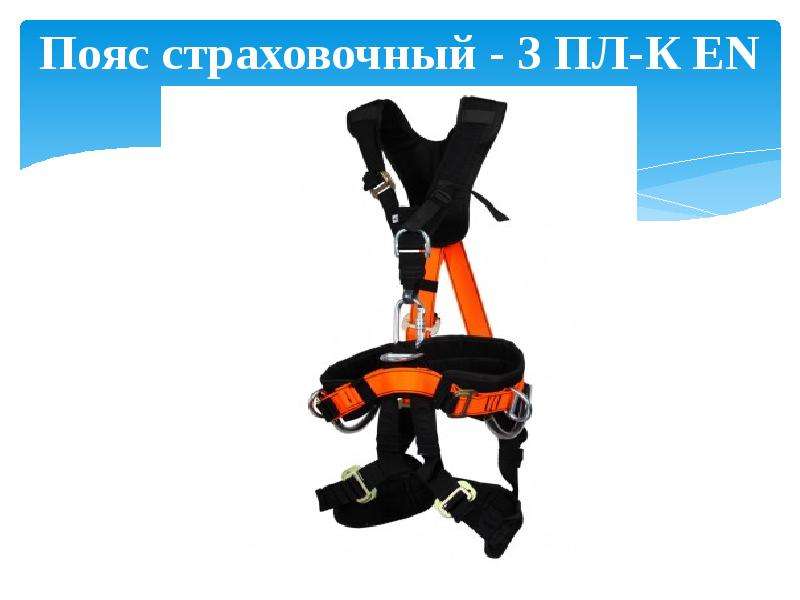

Пояс страховочный - 3 ПЛ-К EN

Слайд 18

Описание слайда:

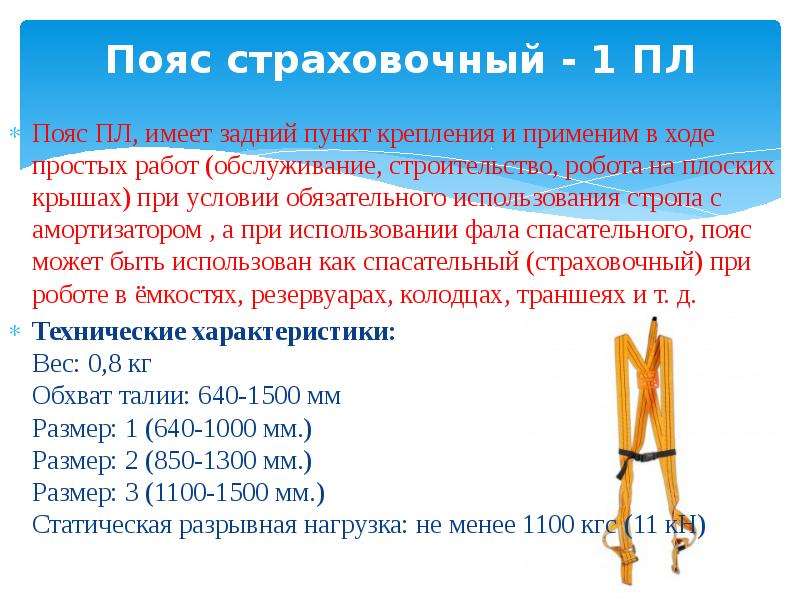

Пояс страховочный - 1 ПЛ Пояс ПЛ, имеет задний пункт крепления и применим в ходе простых работ (обслуживание, строительство, робота на плоских крышах) при условии обязательного использования стропа с амортизатором , а при использовании фала спасательного, пояс может быть использован как спасательный (страховочный) при роботе в ёмкостях, резервуарах, колодцах, траншеях и т. д. Технические характеристики: Вес: 0,8 кг Обхват талии: 640-1500 мм Размер: 1 (640-1000 мм.) Размер: 2 (850-1300 мм.) Размер: 3 (1100-1500 мм.) Статическая разрывная нагрузка: не менее 1100 кгс (11 кН)

Слайд 19

Описание слайда:

Пояс страховочный - 1 ПЛ-К Пояс представляет собой комбинацию лямочного и без лямочного поясов, чем достигается универсальность модели. Пояс имеет пункт закрепления за спиной, Предназначен для безопасного выполнения работ на высоте, в том числе строительных работ, при которых существует угроза падения, как средство индивидуальной защиты от падения с высоты. Применение: Пояс 1ПЛ-К используют при выполнении работ в подпоре, строительных работах, а также при работах по обслуживанию. Технические характеристики: Вес: 1,5 кг Обхват талии: 640 -1500 мм Размер: 1 (640-1000 мм.) Размер: 2 (850-1300 мм.) Размер: 3 (1100-1500 мм.) Статическая разрывная нагрузка: не менее 1100 кгс (11 кН)

Слайд 20

Описание слайда:

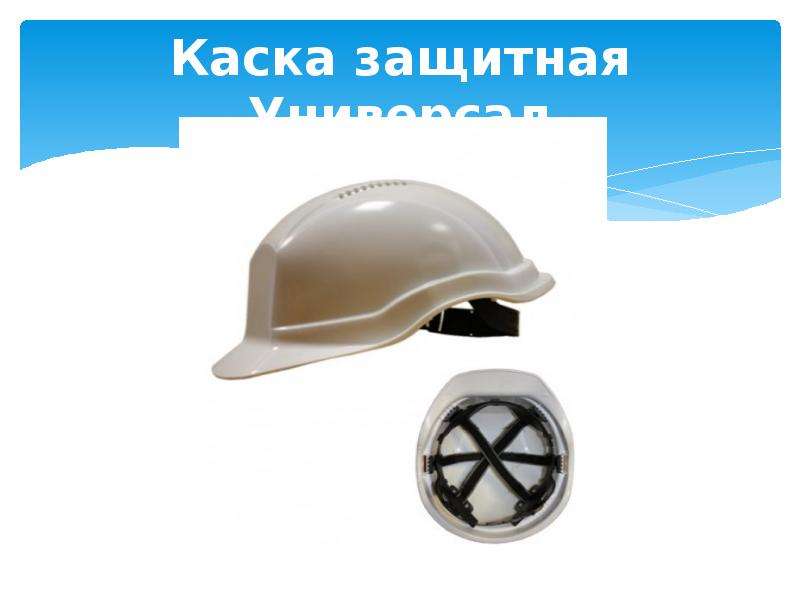

Каска защитная Универсал

Слайд 21

Описание слайда:

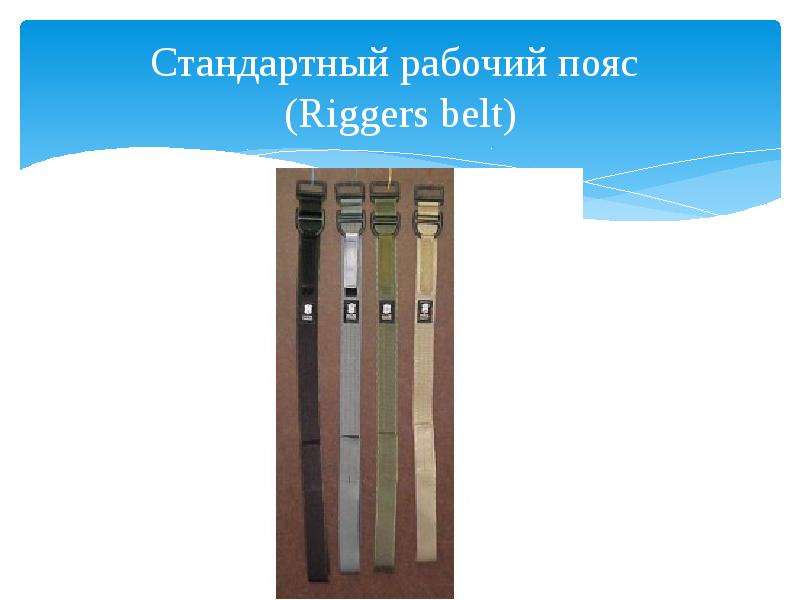

Стандартный рабочий пояс (Riggers belt)

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

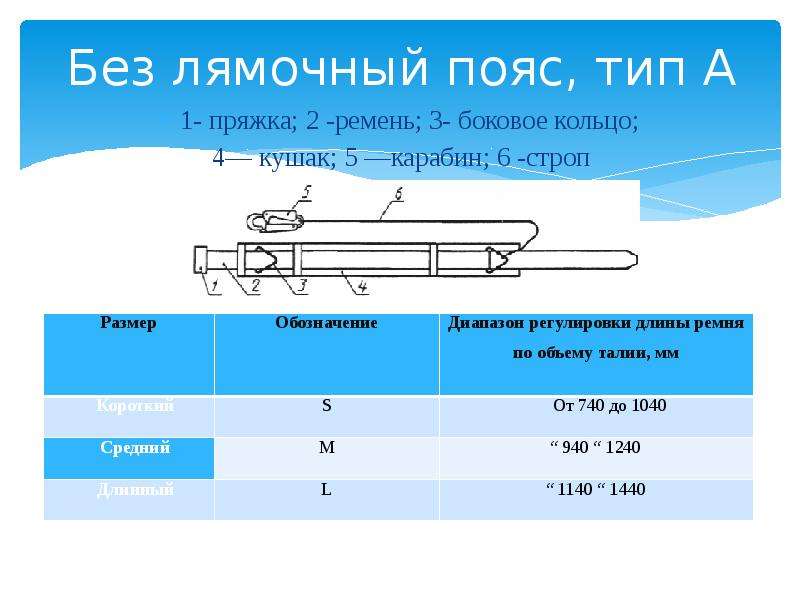

Без лямочный пояс, тип А 1- пряжка; 2 -ремень; 3- боковое кольцо; 4— кушак; 5 —карабин; 6 -строп

Слайд 24

Описание слайда:

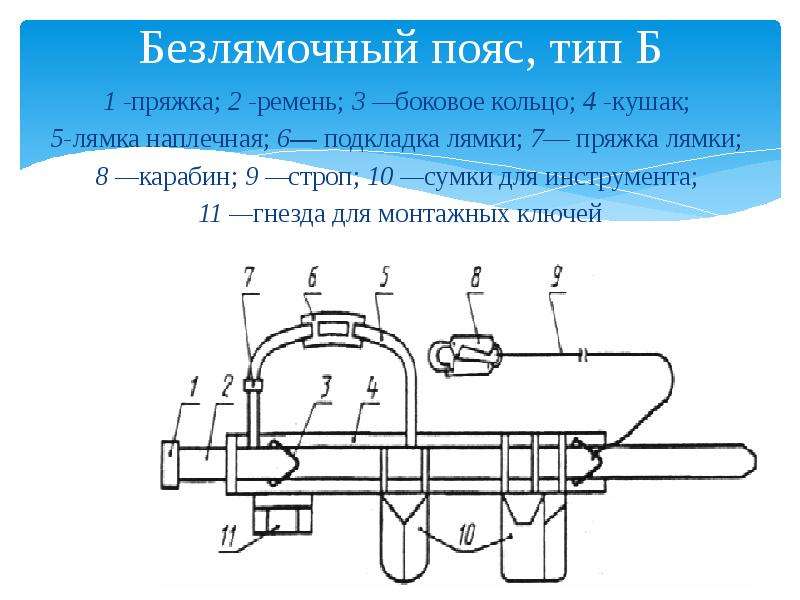

Безлямочный пояс, тип Б 1 -пряжка; 2 -ремень; 3 —боковое кольцо; 4 -кушак; 5-лямка наплечная; 6— подкладка лямки; 7— пряжка лямки; 8 —карабин; 9 —строп; 10 —сумки для инструмента; 11 —гнезда для монтажных ключей

Слайд 25

Описание слайда:

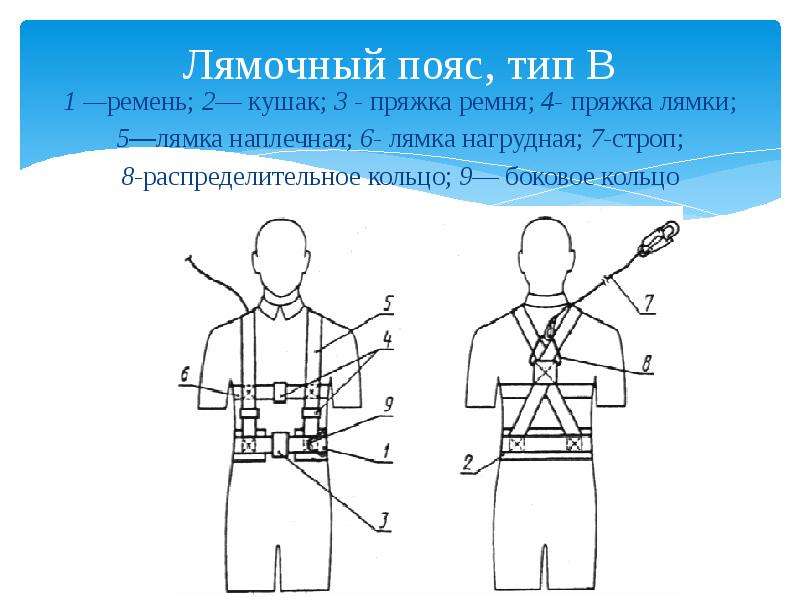

Лямочный пояс, тип В 1 —ремень; 2— кушак; 3 - пряжка ремня; 4- пряжка лямки; 5—лямка наплечная; 6- лямка нагрудная; 7-строп; 8-распределительное кольцо; 9— боковое кольцо

Слайд 26

Описание слайда:

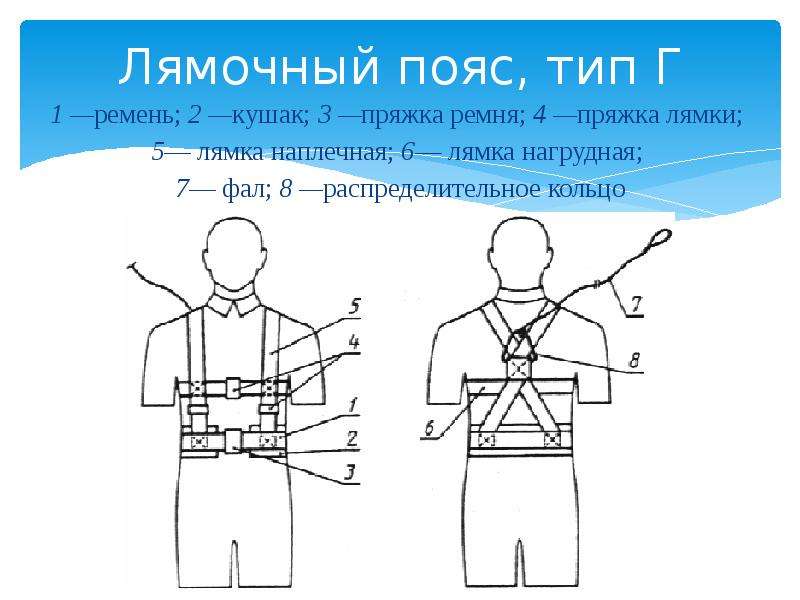

Лямочный пояс, тип Г 1 —ремень; 2 —кушак; 3 —пряжка ремня; 4 —пряжка лямки; 5— лямка наплечная; 6— лямка нагрудная; 7— фал; 8 —распределительное кольцо

Слайд 27

Описание слайда:

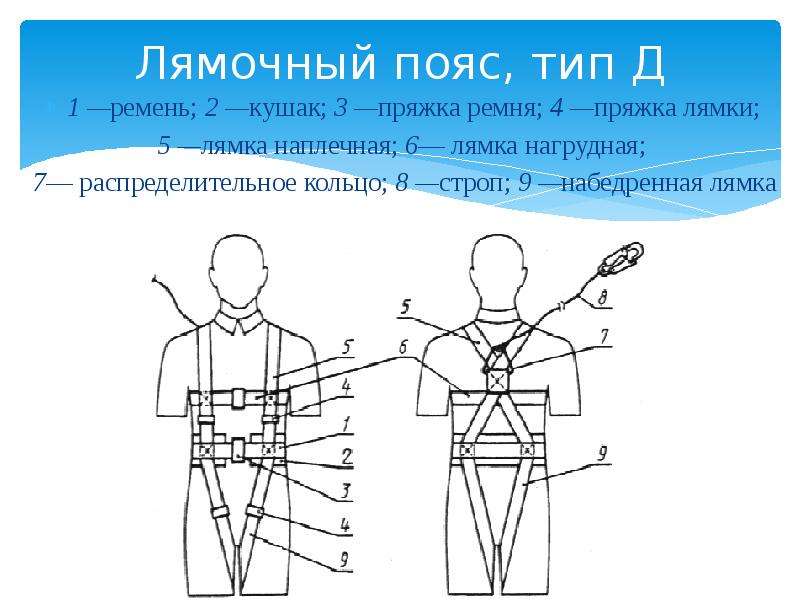

Лямочный пояс, тип Д 1 —ремень; 2 —кушак; 3 —пряжка ремня; 4 —пряжка лямки; 5 —лямка наплечная; 6— лямка нагрудная; 7— распределительное кольцо; 8 —строп; 9 —набедренная лямка

Слайд 28

Описание слайда:

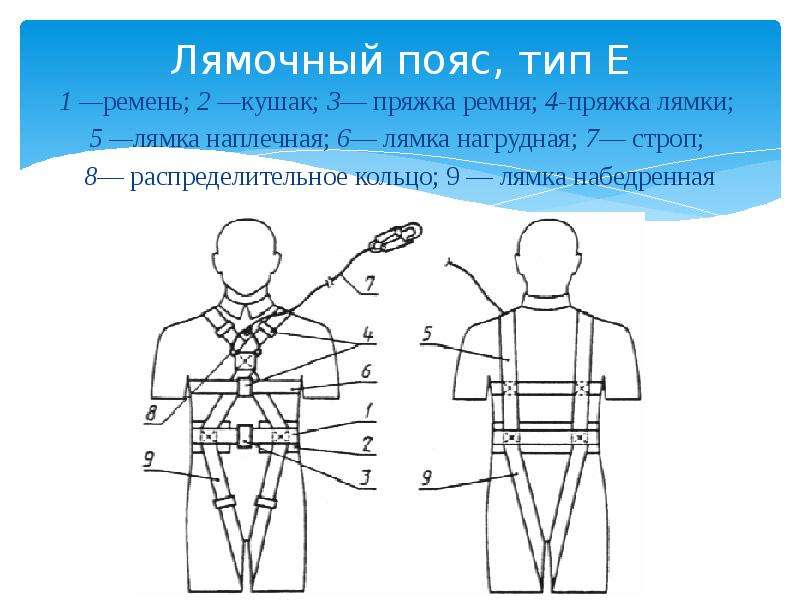

Лямочный пояс, тип Е 1 —ремень; 2 —кушак; 3— пряжка ремня; 4-пряжка лямки; 5 —лямка наплечная; 6— лямка нагрудная; 7— строп; 8— распределительное кольцо; 9 — лямка набедренная

Слайд 29

Описание слайда:

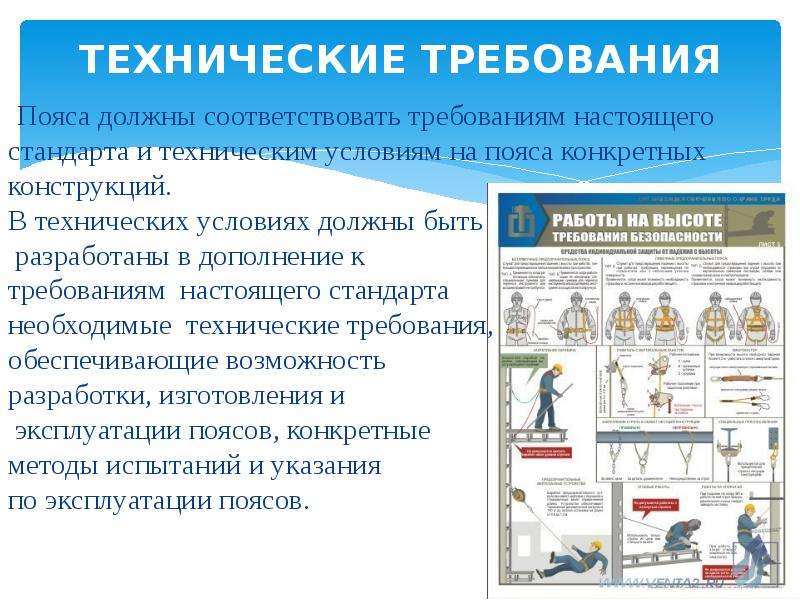

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ Пояса должны соответствовать требованиям настоящего стандарта и техническим условиям на пояса конкретных конструкций. В технических условиях должны быть разработаны в дополнение к требованиям настоящего стандарта необходимые технические требования, обеспечивающие возможность разработки, изготовления и эксплуатации поясов, конкретные методы испытаний и указания по эксплуатации поясов.

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Требования эргономики Конструкция пояса должна обеспечивать максимальное удобство и комфортность его эксплуатации. Элементы и детали пояса должны быть взаиморасположены и соединены таким образом, чтобы исключалась возможность причинения боли или различных неудобств человеку. Металлические детали пояса не должны непосредственно соприкасаться с телом (кроме рук) человека в спецодежде. Система застежки должна обеспечивать возможность быстрого и удобного (не более 10 с) застегивания, расстегивания и регулировки длины пояса или лямок двумя руками в рабочих перчатках.

Слайд 32

Описание слайда:

Требования эргономики Не допускается применение системы застежки, требующей для регулировки длины ремня (лямок) необходимости снятия пояса с человека. 4.2.3 Конструкция пояса должна предохранять мышцы спины от травмирования при подъеме и переноске тяжестей или выполнении работ в неудобных рабочих позах. Для этого система застежки в поясах, предназначенных для предотвращения падения с высоты, и в поясах типа Г должна состоять из металлической пряжки со шпеньком, а конец ремня должен иметь отверстия, с установленными на них металлическими люверсами, проектное положение которых фиксируется подкладкой из шорно-седельной кожи толщиной не менее 2,5 мм. Не допускается применение другой системы застежки.
