Слайд 1

Описание слайда:

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

Слайд 2

Описание слайда:

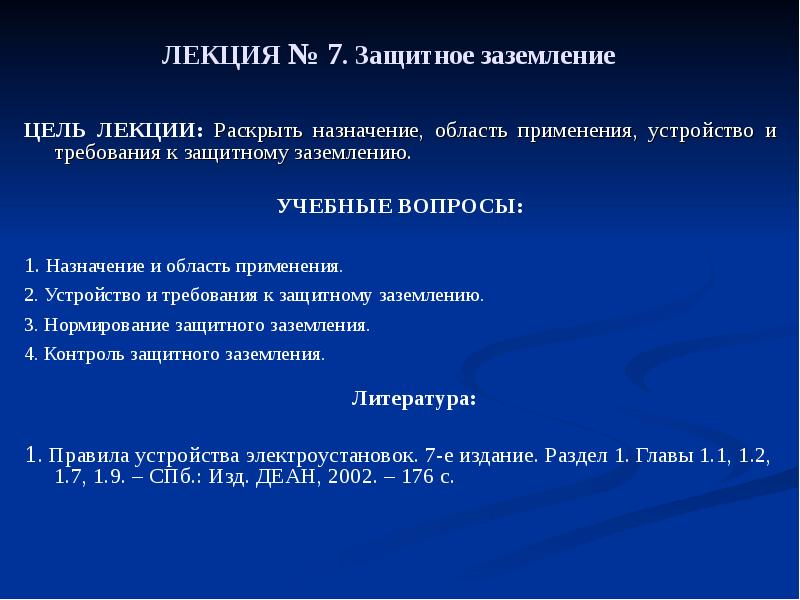

ЛЕКЦИЯ № 7. Защитное заземление ЦЕЛЬ ЛЕКЦИИ: Раскрыть назначение, область применения, устройство и требования к защитному заземлению. УЧЕБНЫЕ ВОПРОСЫ: 1. Назначение и область применения. 2. Устройство и требования к защитному заземлению. 3. Нормирование защитного заземления. 4. Контроль защитного заземления. Литература: 1. Правила устройства электроустановок. 7-е издание. Раздел 1. Главы 1.1, 1.2, 1.7, 1.9. – СПб.: Изд. ДЕАН, 2002. – 176 с.

Слайд 3

Описание слайда:

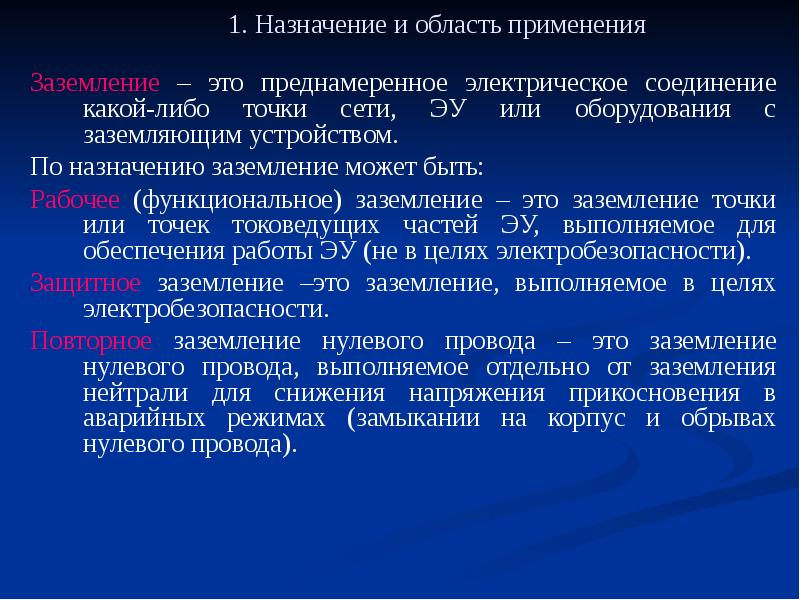

1. Назначение и область применения Заземление – это преднамеренное электрическое соединение какой-либо точки сети, ЭУ или оборудования с заземляющим устройством. По назначению заземление может быть: Рабочее (функциональное) заземление – это заземление точки или точек токоведущих частей ЭУ, выполняемое для обеспечения работы ЭУ (не в целях электробезопасности). Защитное заземление –это заземление, выполняемое в целях электробезопасности. Повторное заземление нулевого провода – это заземление нулевого провода, выполняемое отдельно от заземления нейтрали для снижения напряжения прикосновения в аварийных режимах (замыкании на корпус и обрывах нулевого провода).

Слайд 4

Описание слайда:

По расположению относительно ЭУ заземление может быть: - выносным - заземлители расположены на некотором удалении от заземляемого обо-рудования. Защищает только за счет малого сопротивления заземления; - контурным - заземлители расположены по контуру вокруг заземленного оборудования на небольшом (несколько метров) расстоянии друг от друга. Защищает за счет наличия значительного потенциала на поверхности земли внутри контура при однофазном замыкании на землю, и как следствие снижения напряжения прикосновения; - в виде сетки.
