Вы можете ознакомиться и скачать презентацию на тему Биологическая очистка воды. Доклад-сообщение содержит 27 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

5. БИОЛОГИЧЕСКАЯ ОЧИСТКА ВОДЫ

Слайд 2

Описание слайда:

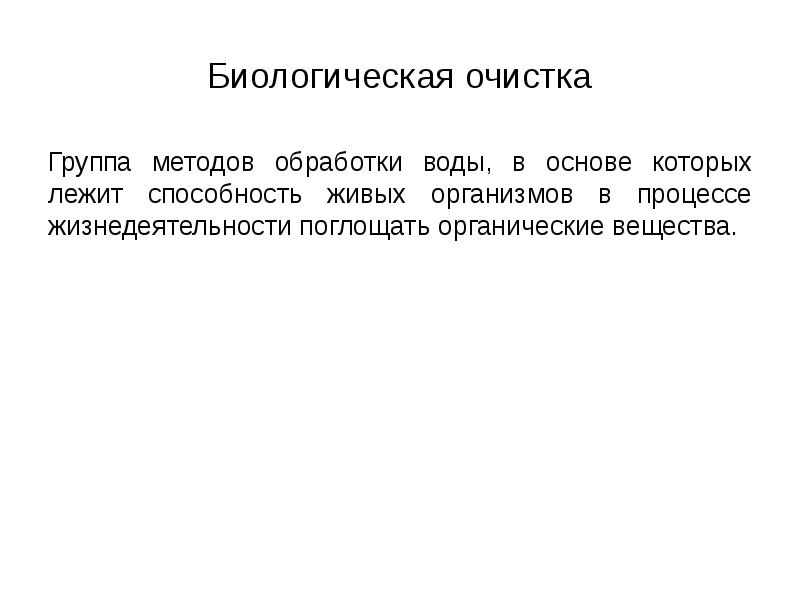

Биологическая очистка Группа методов обработки воды, в основе которых лежит способность живых организмов в процессе жизнедеятельности поглощать органические вещества.

Слайд 3

Описание слайда:

Назначение Очистка воды от растворенных и мелкодиспергированных органических веществ.

Слайд 4

Описание слайда:

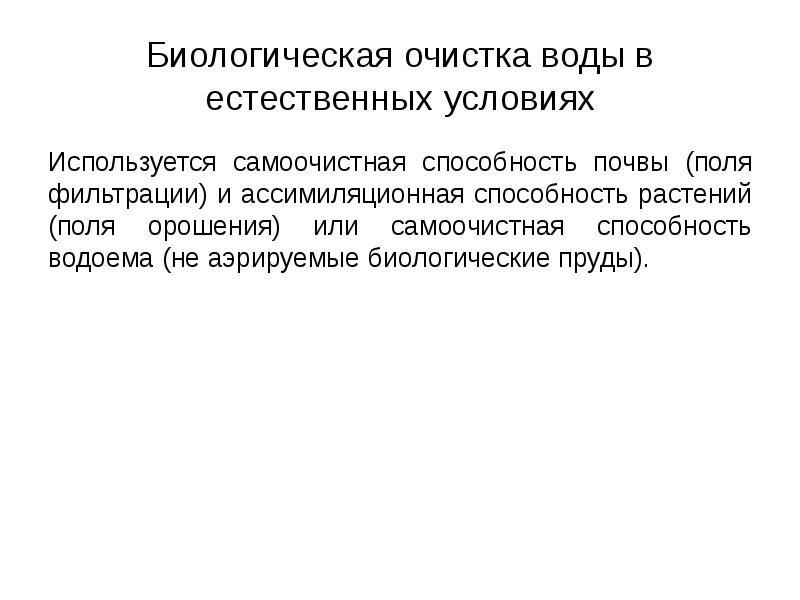

Слайд 5

Описание слайда:

Биологическая очистка воды в естественных условиях Используется самоочистная способность почвы (поля фильтрации) и ассимиляционная способность растений (поля орошения) или самоочистная способность водоема (не аэрируемые биологические пруды).

Слайд 6

Описание слайда:

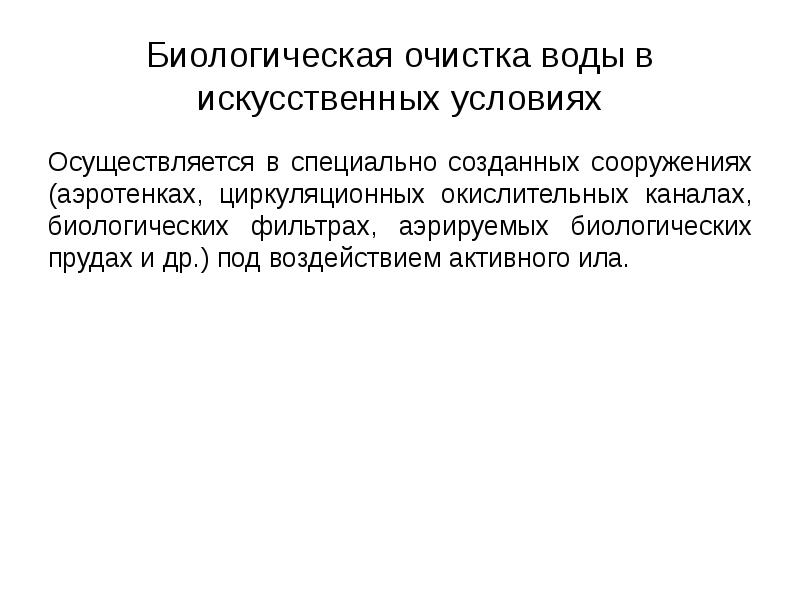

Биологическая очистка воды в искусственных условиях Осуществляется в специально созданных сооружениях (аэротенках, циркуляционных окислительных каналах, биологических фильтрах, аэрируемых биологических прудах и др.) под воздействием активного ила.

Слайд 7

Описание слайда:

5.1. Поля фильтрации и поля орошения

Слайд 8

Описание слайда:

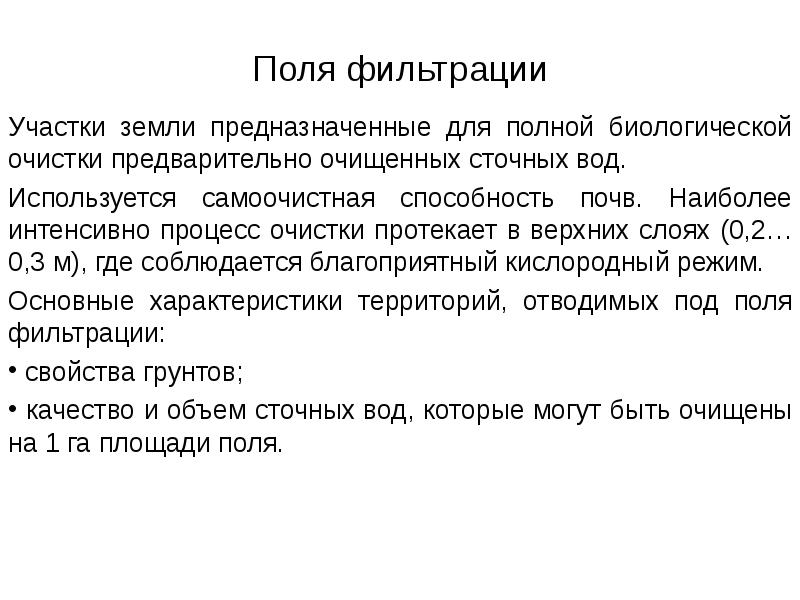

Поля фильтрации Участки земли предназначенные для полной биологической очистки предварительно очищенных сточных вод. Используется самоочистная способность почв. Наиболее интенсивно процесс очистки протекает в верхних слоях (0,2…0,3 м), где соблюдается благоприятный кислородный режим. Основные характеристики территорий, отводимых под поля фильтрации: свойства грунтов; качество и объем сточных вод, которые могут быть очищены на 1 га площади поля.

Слайд 9

Описание слайда:

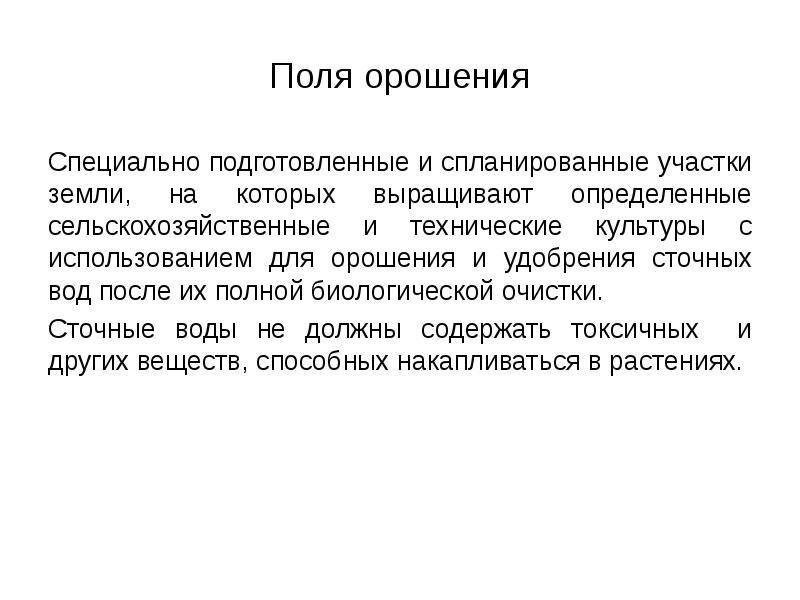

Поля орошения Специально подготовленные и спланированные участки земли, на которых выращивают определенные сельскохозяйственные и технические культуры с использованием для орошения и удобрения сточных вод после их полной биологической очистки. Сточные воды не должны содержать токсичных и других веществ, способных накапливаться в растениях.

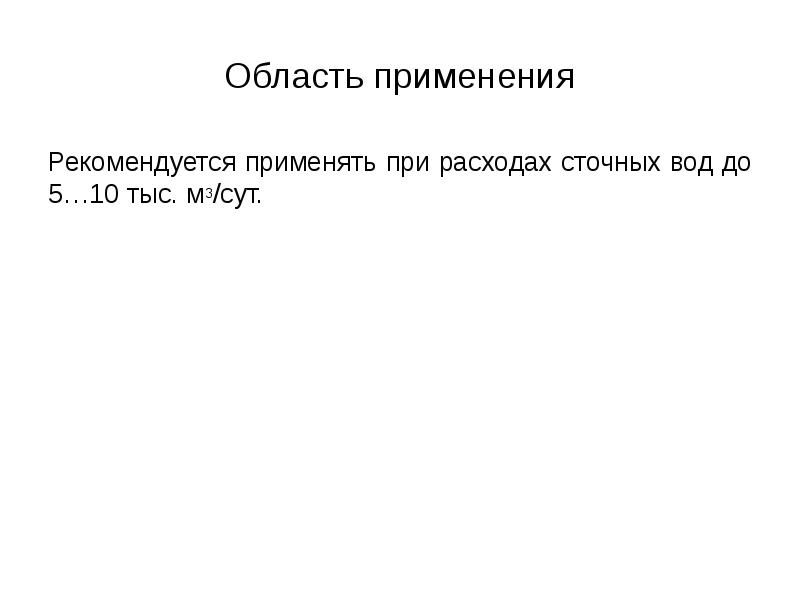

Слайд 10

Описание слайда:

Область применения Рекомендуется применять при расходах сточных вод до 5…10 тыс. м3/сут.

Слайд 11

Описание слайда:

Схема полей фильтрации и орошения

Слайд 12

Описание слайда:

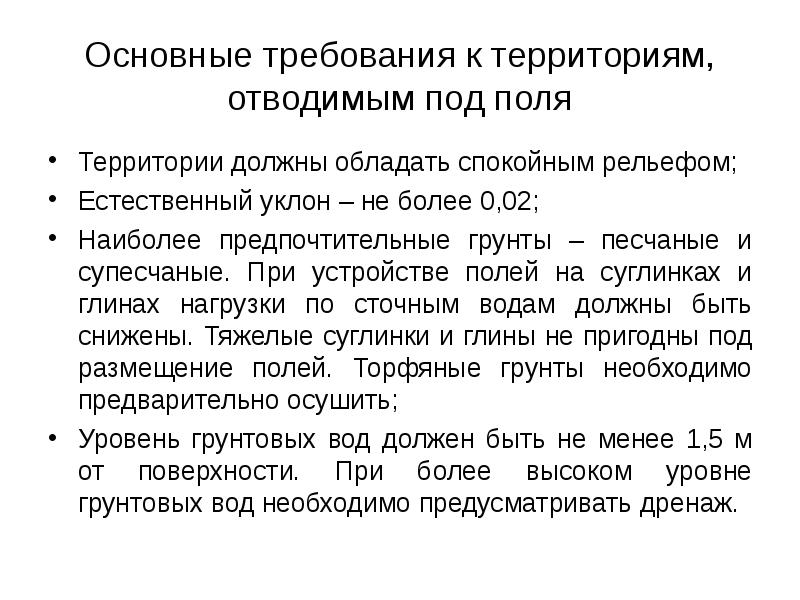

Основные требования к территориям, отводимым под поля Территории должны обладать спокойным рельефом; Естественный уклон – не более 0,02; Наиболее предпочтительные грунты – песчаные и супесчаные. При устройстве полей на суглинках и глинах нагрузки по сточным водам должны быть снижены. Тяжелые суглинки и глины не пригодны под размещение полей. Торфяные грунты необходимо предварительно осушить; Уровень грунтовых вод должен быть не менее 1,5 м от поверхности. При более высоком уровне грунтовых вод необходимо предусматривать дренаж.

Слайд 13

Описание слайда:

Основы проектирования и расчета полей

Слайд 14

Описание слайда:

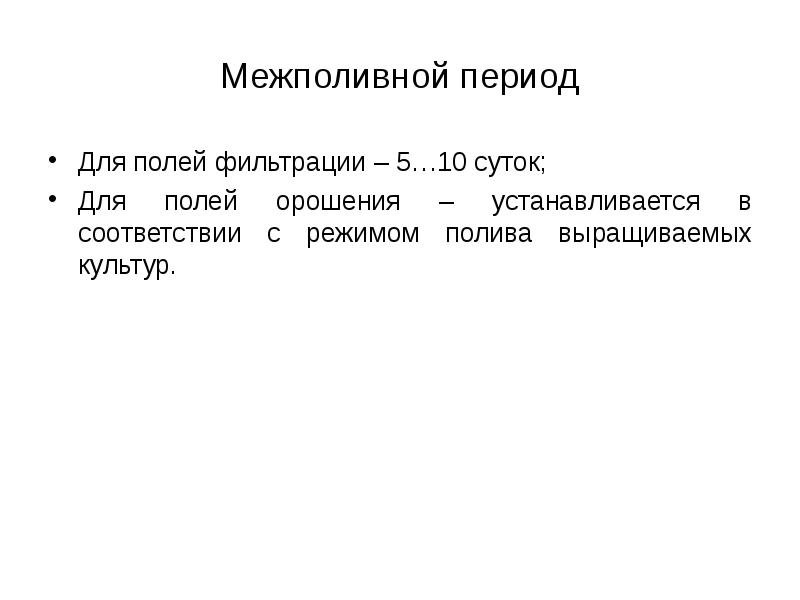

Межполивной период Для полей фильтрации – 5…10 суток; Для полей орошения – устанавливается в соответствии с режимом полива выращиваемых культур.

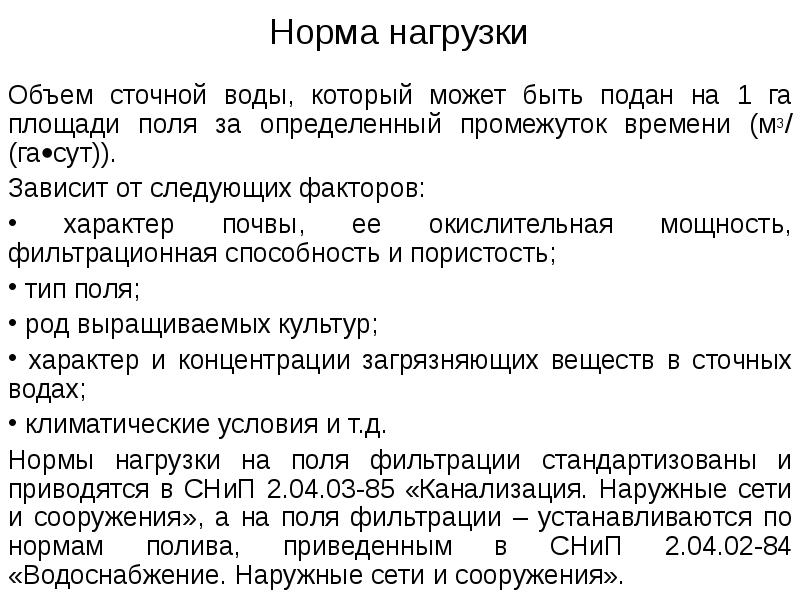

Слайд 15

Описание слайда:

Норма нагрузки Объем сточной воды, который может быть подан на 1 га площади поля за определенный промежуток времени (м3/(гасут)). Зависит от следующих факторов: характер почвы, ее окислительная мощность, фильтрационная способность и пористость; тип поля; род выращиваемых культур; характер и концентрации загрязняющих веществ в сточных водах; климатические условия и т.д. Нормы нагрузки на поля фильтрации стандартизованы и приводятся в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», а на поля фильтрации – устанавливаются по нормам полива, приведенным в СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения».

Слайд 16

Описание слайда:

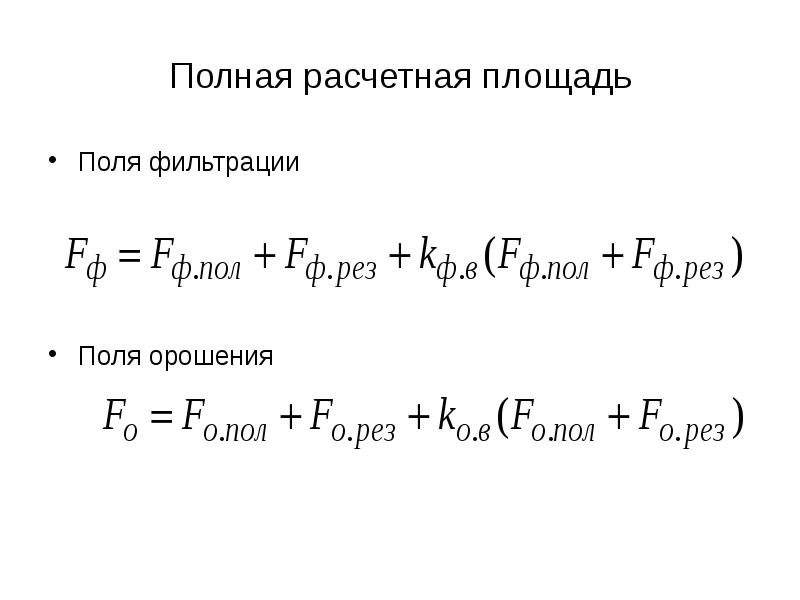

Полная расчетная площадь Поля фильтрации Поля орошения

Слайд 17

Описание слайда:

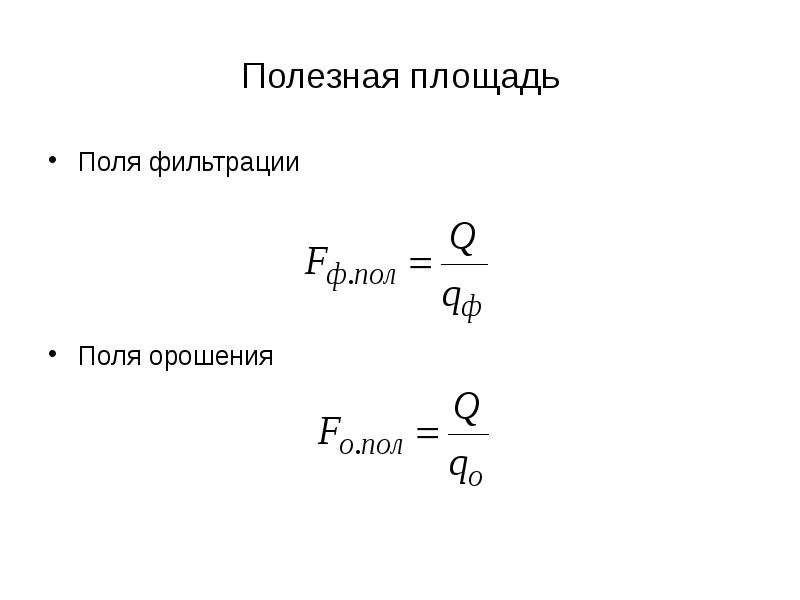

Полезная площадь Поля фильтрации Поля орошения

Слайд 18

Описание слайда:

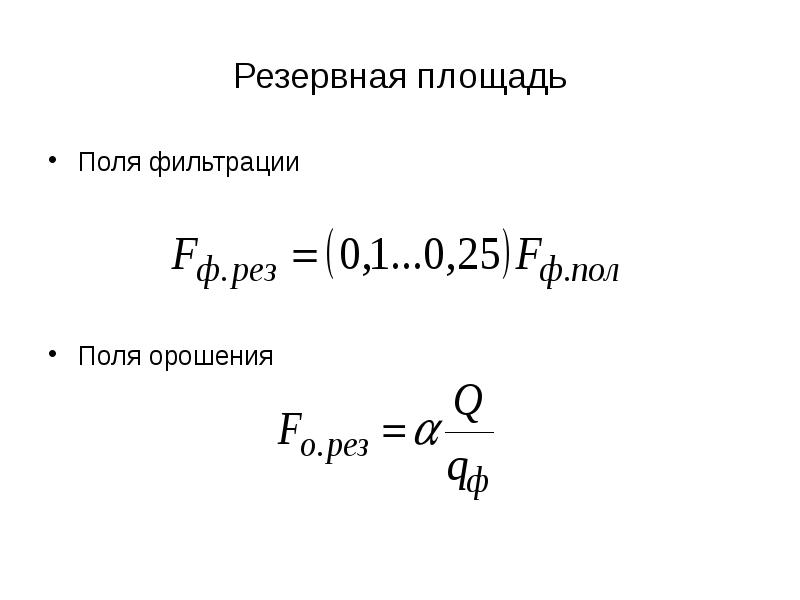

Резервная площадь Поля фильтрации Поля орошения

Слайд 19

Описание слайда:

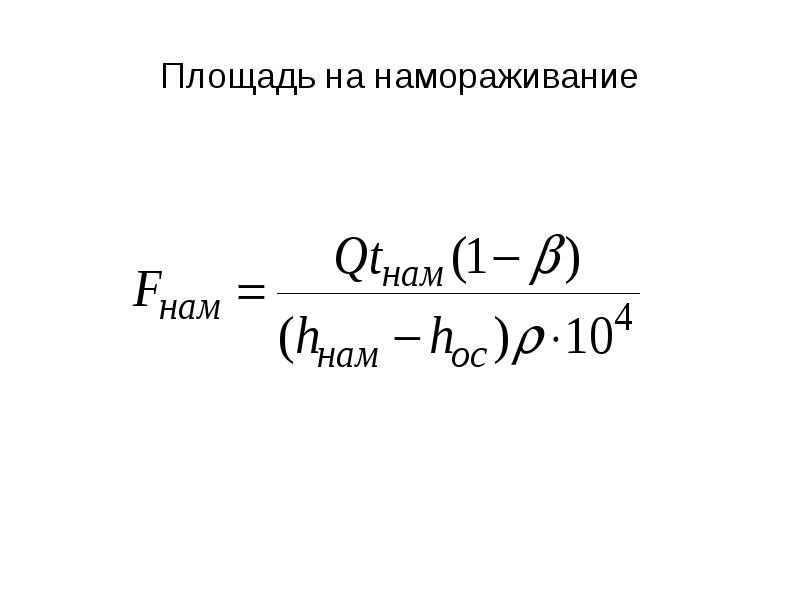

Площадь на намораживание

Слайд 20

Описание слайда:

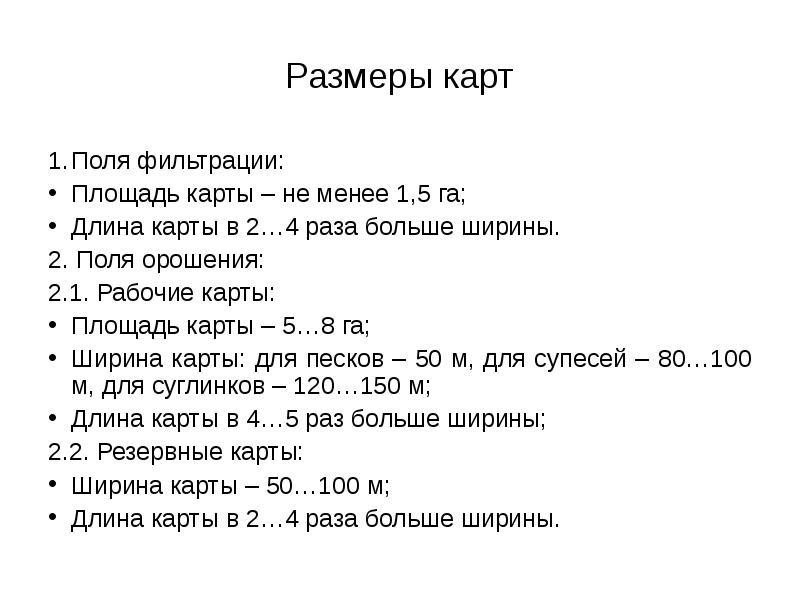

Размеры карт Поля фильтрации: Площадь карты – не менее 1,5 га; Длина карты в 2…4 раза больше ширины. 2. Поля орошения: 2.1. Рабочие карты: Площадь карты – 5…8 га; Ширина карты: для песков – 50 м, для супесей – 80…100 м, для суглинков – 120…150 м; Длина карты в 4…5 раз больше ширины; 2.2. Резервные карты: Ширина карты – 50…100 м; Длина карты в 2…4 раза больше ширины.

Слайд 21

Описание слайда:

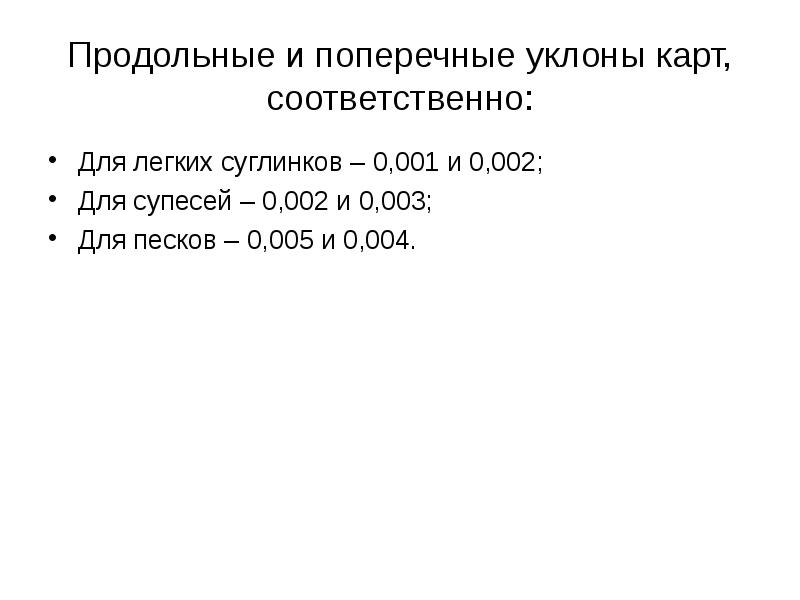

Продольные и поперечные уклоны карт, соответственно: Для легких суглинков – 0,001 и 0,002; Для супесей – 0,002 и 0,003; Для песков – 0,005 и 0,004.

Слайд 22

Описание слайда:

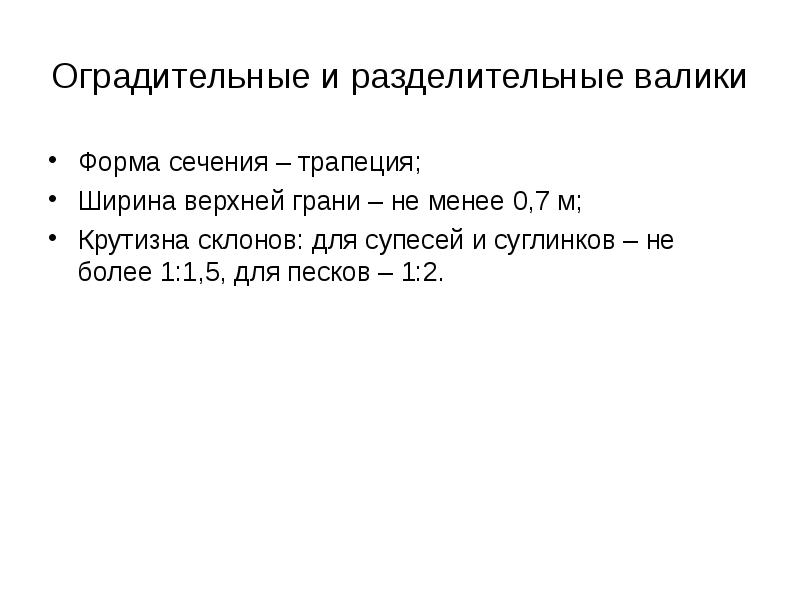

Оградительные и разделительные валики Форма сечения – трапеция; Ширина верхней грани – не менее 0,7 м; Крутизна склонов: для супесей и суглинков – не более 1:1,5, для песков – 1:2.

Слайд 23

Описание слайда:

Расчет лотков и трубопроводов

Слайд 24

Описание слайда:

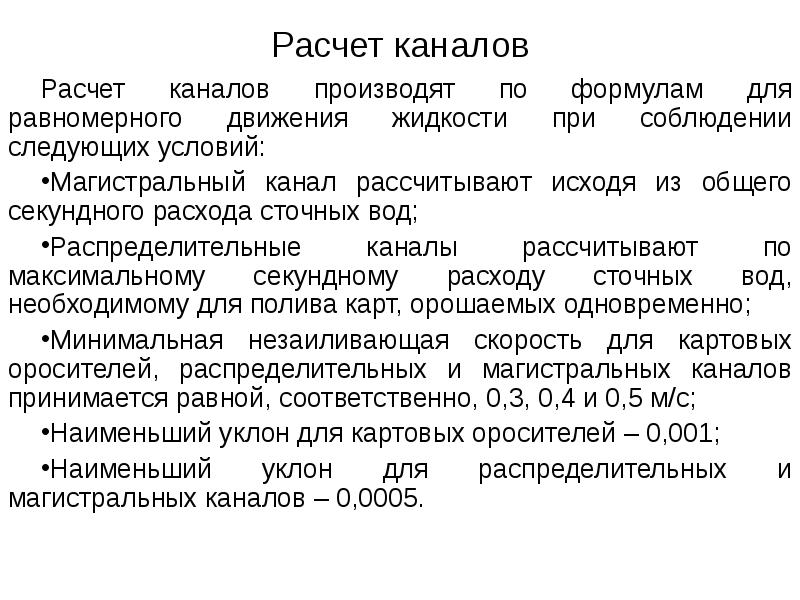

Расчет каналов Расчет каналов производят по формулам для равномерного движения жидкости при соблюдении следующих условий: Магистральный канал рассчитывают исходя из общего секундного расхода сточных вод; Распределительные каналы рассчитывают по максимальному секундному расходу сточных вод, необходимому для полива карт, орошаемых одновременно; Минимальная незаиливающая скорость для картовых оросителей, распределительных и магистральных каналов принимается равной, соответственно, 0,3, 0,4 и 0,5 м/с; Наименьший уклон для картовых оросителей – 0,001; Наименьший уклон для распределительных и магистральных каналов – 0,0005.

Слайд 25

Описание слайда:

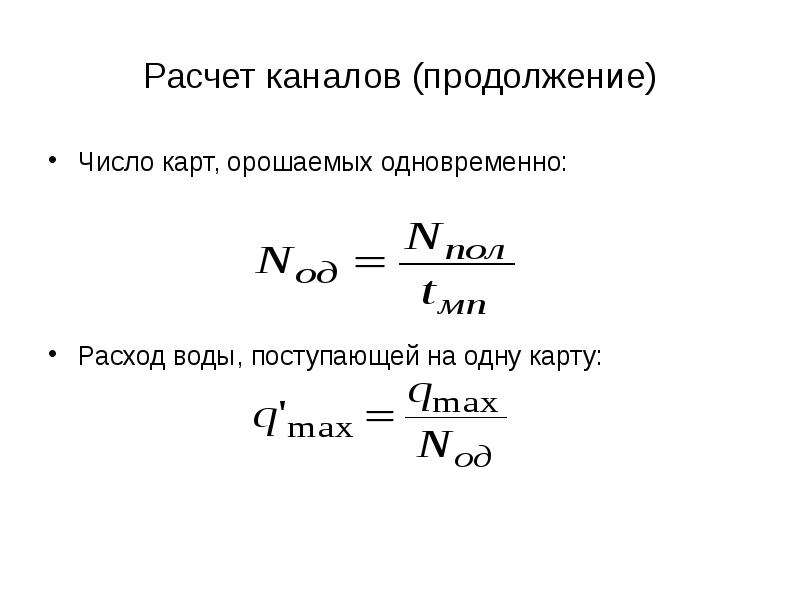

Расчет каналов (продолжение) Число карт, орошаемых одновременно: Расход воды, поступающей на одну карту:

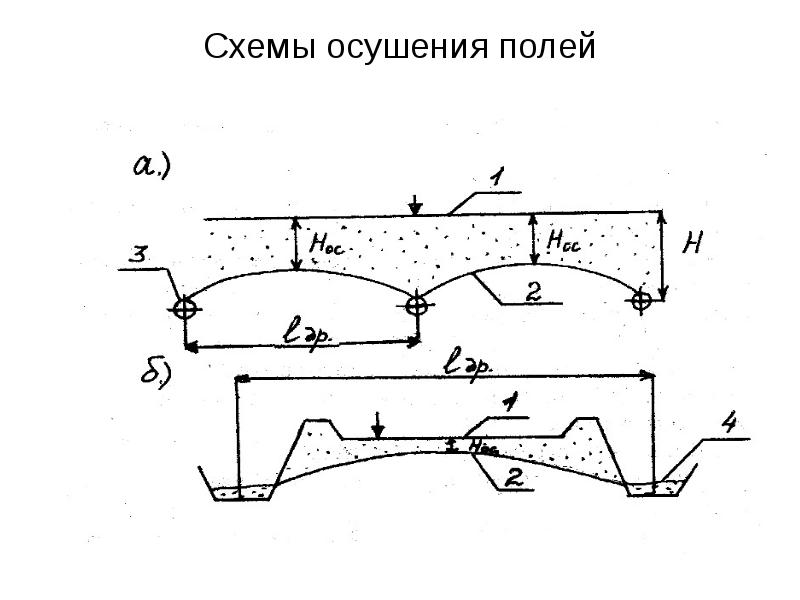

Слайд 26

Описание слайда:

Схемы осушения полей

Слайд 27

Описание слайда:

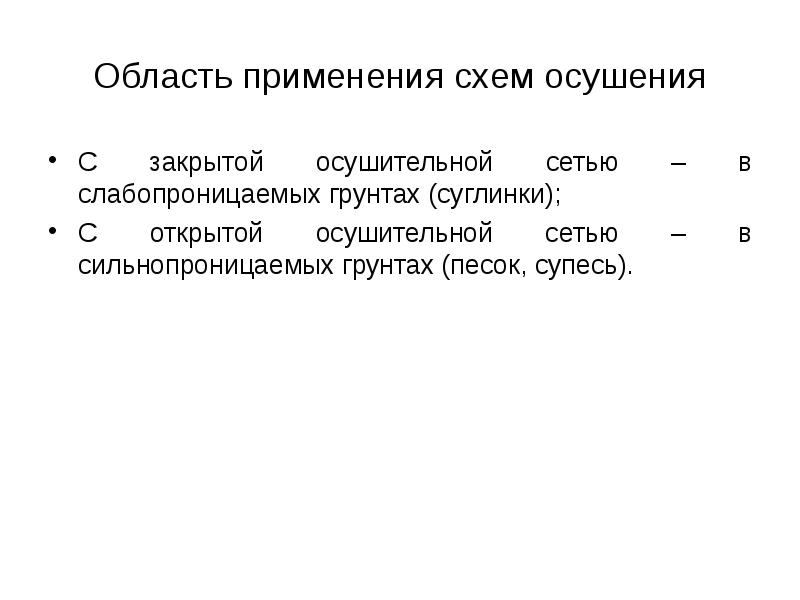

Область применения схем осушения С закрытой осушительной сетью – в слабопроницаемых грунтах (суглинки); С открытой осушительной сетью – в сильнопроницаемых грунтах (песок, супесь).
