Слайд 1

Описание слайда:

Схемы перекачки воды. Расчет требования количества пожарных автомобилей для перекачки воды.

Слайд 2

Описание слайда:

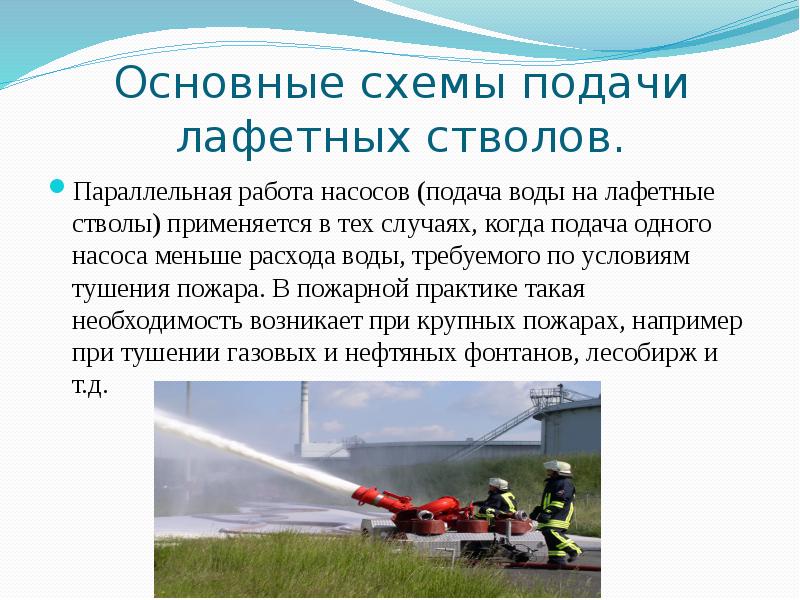

Основные схемы подачи лафетных стволов. Параллельная работа насосов (подача воды на лафетные стволы) применяется в тех случаях, когда подача одного насоса меньше расхода воды, требуемого по условиям тушения пожара. В пожарной практике такая необходимость возникает при крупных пожарах, например при тушении газовых и нефтяных фонтанов, лесобирж и т.д.

Слайд 3

Описание слайда:

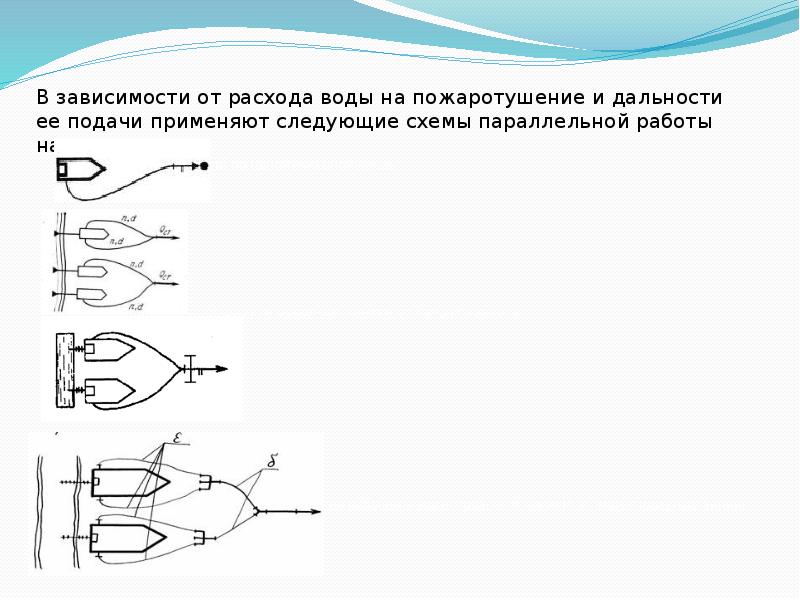

В зависимости от расхода воды на пожаротушение и дальности ее подачи применяют следующие схемы параллельной работы насосов: В зависимости от расхода воды на пожаротушение и дальности ее подачи применяют следующие схемы параллельной работы насосов:

Слайд 4

Описание слайда:

1.Требуемый расход ствола должен соответствовать фактической подачи насоса на пожарном автомобиле. Если расход ствола превышает подачу одного насоса необходимо определить достаточное количество насосов: 1.Требуемый расход ствола должен соответствовать фактической подачи насоса на пожарном автомобиле. Если расход ствола превышает подачу одного насоса необходимо определить достаточное количество насосов: Qств = Qн. (1) 2.Количество параллельных рукавных линий, подающих воду к лафетному стволу, определяется из условия максимальной пропускной способности пожарных рукавов. 3.Кроме того, выбор схемы НРС зависит от требуемого расстояния подачи огнетушащих веществ, т.е. расстояние от водоисточника до места пожара.

Слайд 5

Описание слайда:

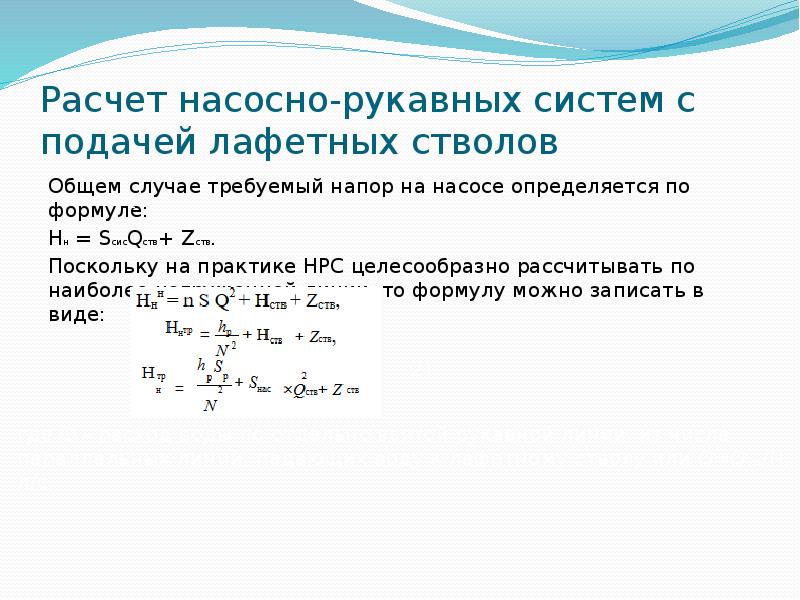

Расчет насосно-рукавных систем с подачей лафетных стволов Общем случае требуемый напор на насосе определяется по формуле: Нн = SсисQств+ Zств. Поскольку на практике НРС целесообразно рассчитывать по наиболее нагруженной линии, то формулу можно записать в виде:

Слайд 6

Описание слайда:

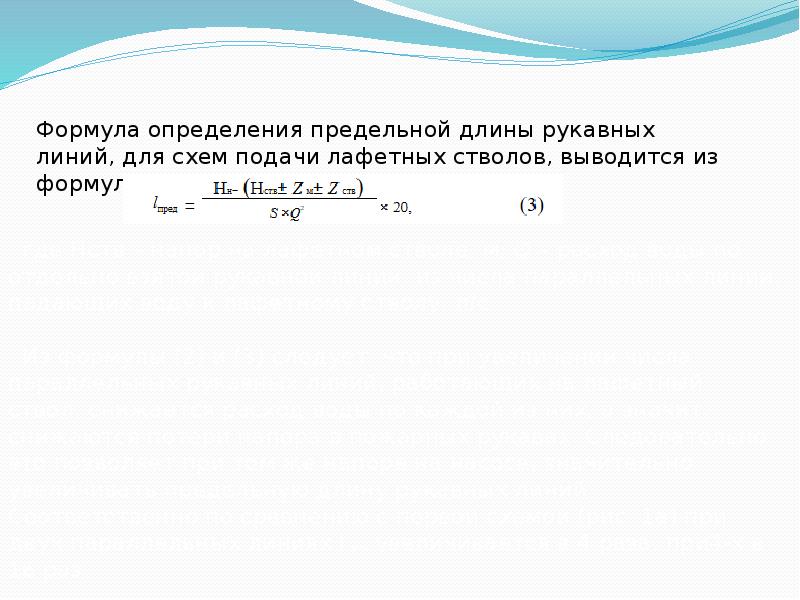

Формула определения предельной длины рукавных линий, для схем подачи лафетных стволов, выводится из формулы (1) и имеет вид: Формула определения предельной длины рукавных линий, для схем подачи лафетных стволов, выводится из формулы (1) и имеет вид:

Слайд 7

Описание слайда:

В практике пожаротушения аналитический расчет схем подачи ручных и лафетных стволов, как правило, проводится для расчета оперативных планов пожаротушения. Для определения требуемых расходов и напоров используют пожарно-технические экспанометры или основные схемы боевого использования пожарных автоцистерн и автонасосов (рис. 2). В практике пожаротушения аналитический расчет схем подачи ручных и лафетных стволов, как правило, проводится для расчета оперативных планов пожаротушения. Для определения требуемых расходов и напоров используют пожарно-технические экспанометры или основные схемы боевого использования пожарных автоцистерн и автонасосов (рис. 2).

Слайд 8

Описание слайда:

Схемы перекачки воды При недостатке воды на месте пожара РТП обязан организовать бесперебойную подачу ее с удаленных водоисточников путем перекачки пожарными машинами или подвоза автоцистернами. Рациональным расстоянием для перекачки воды считается такое, при котором боевое развертывание подразделений обеспечивается в сроки, когда к моменту подачи огнетушащих средств пожар не принимает интенсивного развития. Это зависит от многих условий, и в первую очередь, от тактических возможностей гарнизона пожарной охраны. Так при наличии в гарнизоне одного рукавного автомобиля рациональным расстоянием для организации подачи воды в перекачку можно считать до 2 км, а при наличии двух рукавных автомобилей до 3-хкм. При отсутствии в гарнизонах АР перекачку целесообразно осуществлять при расстояниях до водоисточника не более 1 км. Для успешного осуществления боевых действий, связанных с перекачкой воды, в гарнизонах пожарной охраны должны быть взяты на учет все участки с неудовлетворительным водоснабжением и удаленными водоисточниками, составлены оперативные планы карточки и планы пожаротушения.

Слайд 9

Описание слайда:

Перекачка воды на пожар осуществляется следующими основными способами: Перекачка воды на пожар осуществляется следующими основными способами: -из насоса в насос (рис. а); -из насоса в цистерну пожарной машины (рис. б); -из насоса через промежуточную емкость (рис. в).

Слайд 10

Описание слайда:

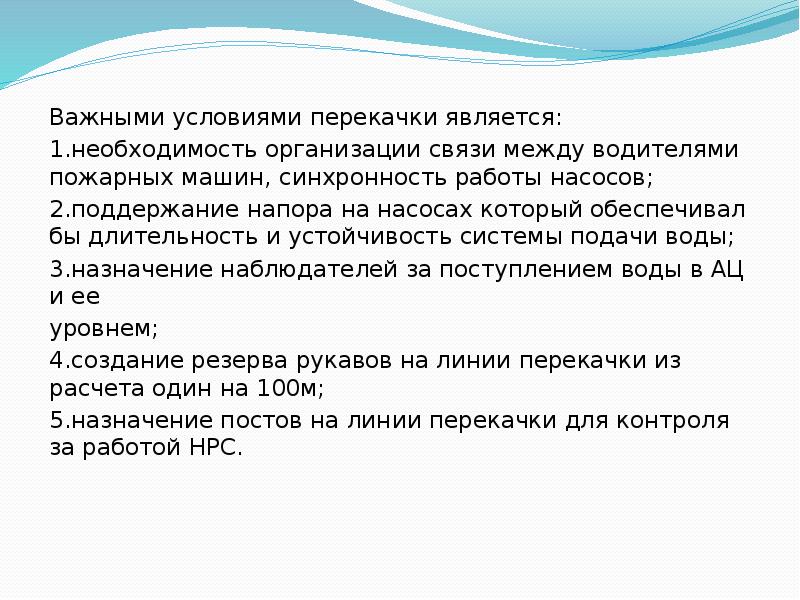

Важными условиями перекачки является: Важными условиями перекачки является: 1.необходимость организации связи между водителями пожарных машин, синхронность работы насосов; 2.поддержание напора на насосах который обеспечивал бы длительность и устойчивость системы подачи воды; 3.назначение наблюдателей за поступлением воды в АЦ и ее уровнем; 4.создание резерва рукавов на линии перекачки из расчета один на 100м; 5.назначение постов на линии перекачки для контроля за работой НРС.

Слайд 11

Описание слайда:

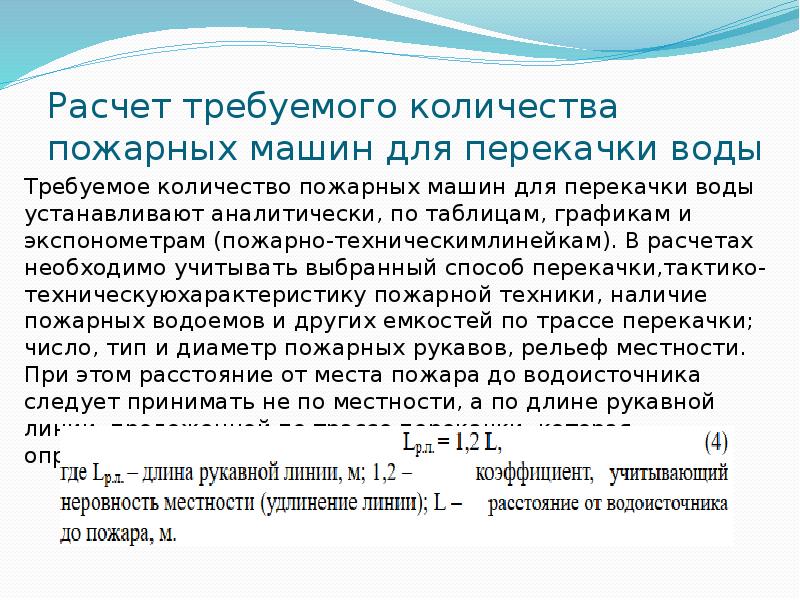

Расчет требуемого количества пожарных машин для перекачки воды Требуемое количество пожарных машин для перекачки воды устанавливают аналитически, по таблицам, графикам и экспонометрам (пожарно-техническимлинейкам). В расчетах необходимо учитывать выбранный способ перекачки,тактико-техническуюхарактеристику пожарной техники, наличие пожарных водоемов и других емкостей по трассе перекачки; число, тип и диаметр пожарных рукавов, рельеф местности. При этом расстояние от места пожара до водоисточника следует принимать не по местности, а по длине рукавной линии, проложенной по трассе перекачки, которая определяется по формуле:

Слайд 12

Описание слайда:

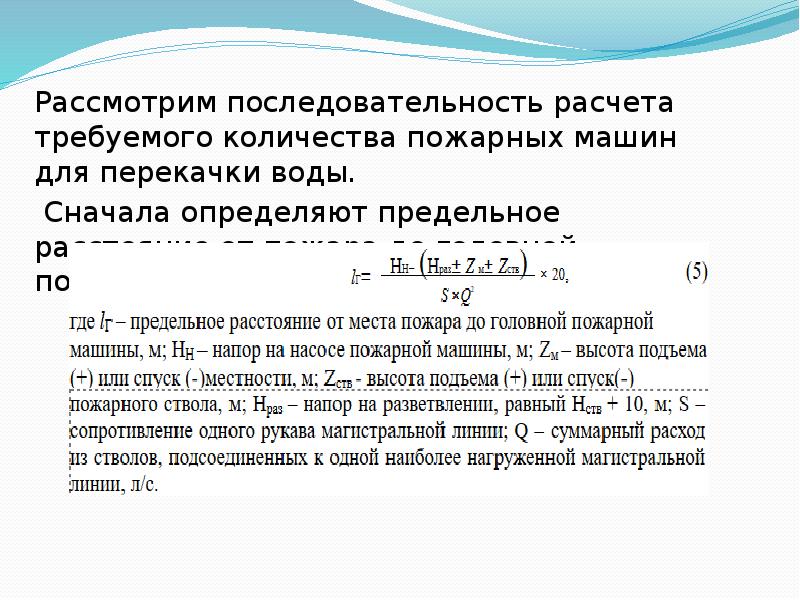

Рассмотрим последовательность расчета требуемого количества пожарных машин для перекачки воды. Рассмотрим последовательность расчета требуемого количества пожарных машин для перекачки воды. Сначала определяют предельное расстояние от пожара до головной пожарной машины:

Слайд 13

Описание слайда:

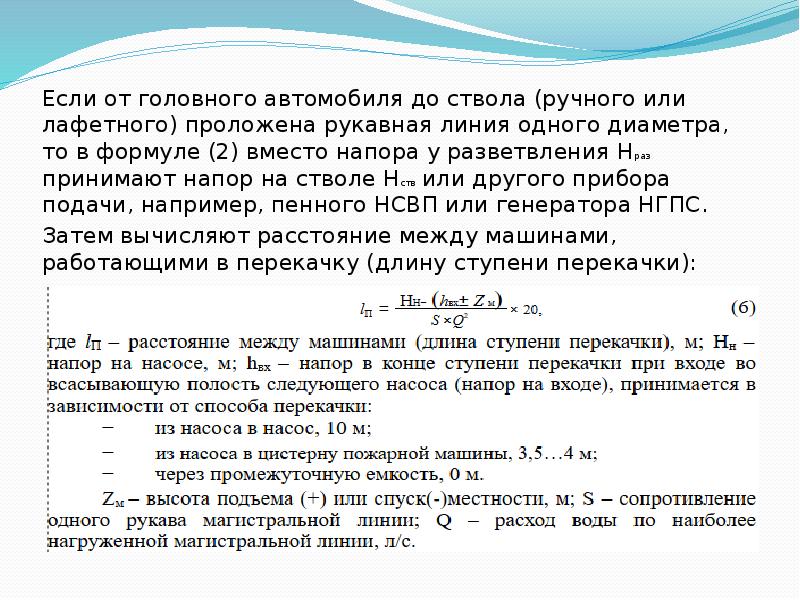

Если от головного автомобиля до ствола (ручного или лафетного) проложена рукавная линия одного диаметра, то в формуле (2) вместо напора у разветвления Нраз принимают напор на стволе Нств или другого прибора подачи, например, пенного НСВП или генератора НГПС. Если от головного автомобиля до ствола (ручного или лафетного) проложена рукавная линия одного диаметра, то в формуле (2) вместо напора у разветвления Нраз принимают напор на стволе Нств или другого прибора подачи, например, пенного НСВП или генератора НГПС. Затем вычисляют расстояние между машинами, работающими в перекачку (длину ступени перекачки):

Слайд 14

Описание слайда:

Если подъем или спуск местности наблюдается на участке головной пожарной машины, то при определении длины ступени перекачки их не учитывают, а учитывают при определении расстояния до головного автомобиля. Если подъем или спуск отмечается на отдельных ступенях или на всей трассе перекачки, тогда его учитывают при определении длины ступеней или, исходя из конкретных условий, учитывают при нахождении всех предельных расстояний, чем создается определенный запас напора на насосах. Если подъем или спуск местности наблюдается на участке головной пожарной машины, то при определении длины ступени перекачки их не учитывают, а учитывают при определении расстояния до головного автомобиля. Если подъем или спуск отмечается на отдельных ступенях или на всей трассе перекачки, тогда его учитывают при определении длины ступеней или, исходя из конкретных условий, учитывают при нахождении всех предельных расстояний, чем создается определенный запас напора на насосах. В заключении определяют количество пожарных машин для перекачки воды:

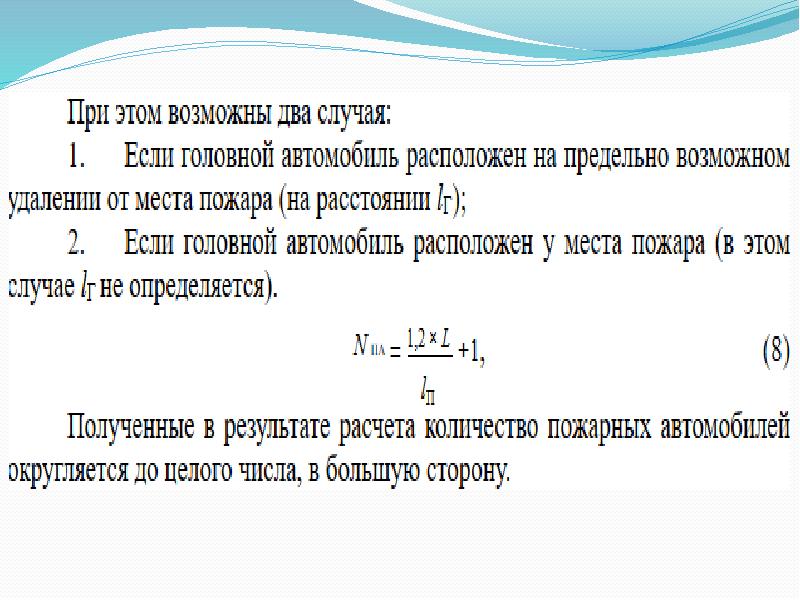

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

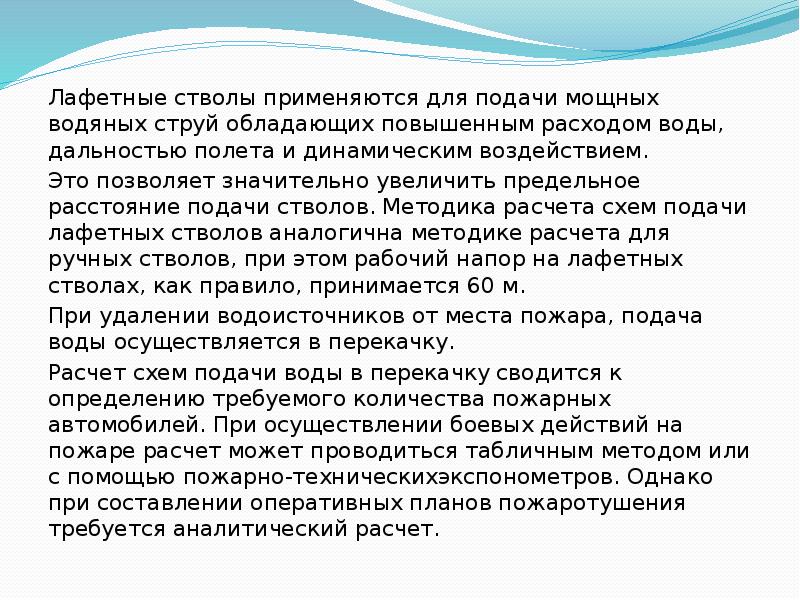

Лафетные стволы применяются для подачи мощных водяных струй обладающих повышенным расходом воды, дальностью полета и динамическим воздействием. Лафетные стволы применяются для подачи мощных водяных струй обладающих повышенным расходом воды, дальностью полета и динамическим воздействием. Это позволяет значительно увеличить предельное расстояние подачи стволов. Методика расчета схем подачи лафетных стволов аналогична методике расчета для ручных стволов, при этом рабочий напор на лафетных стволах, как правило, принимается 60 м. При удалении водоисточников от места пожара, подача воды осуществляется в перекачку. Расчет схем подачи воды в перекачку сводится к определению требуемого количества пожарных автомобилей. При осуществлении боевых действий на пожаре расчет может проводиться табличным методом или с помощью пожарно-техническихэкспонометров. Однако при составлении оперативных планов пожаротушения требуется аналитический расчет.
