Вы можете ознакомиться и скачать презентацию на тему СХЕМЫ АЛГОРИТМОВ, ПРОГРАММ ДАННЫХ И СИСТЕМ СХЕМЫ АЛГОРИТМОВ, ПРОГРАММ ДАННЫХ И СИСТЕМ. Доклад-сообщение содержит 18 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ПРОЕКТИРОВАНИЕ АВТОМАТИЗИРОВАННЫХ СИСТЕМ Заведующий кафедрой автоматизации производственных процессов Кульчицкий Александр Александрович E-mail: doz-ku@rambler.ru

Слайд 2

Описание слайда:

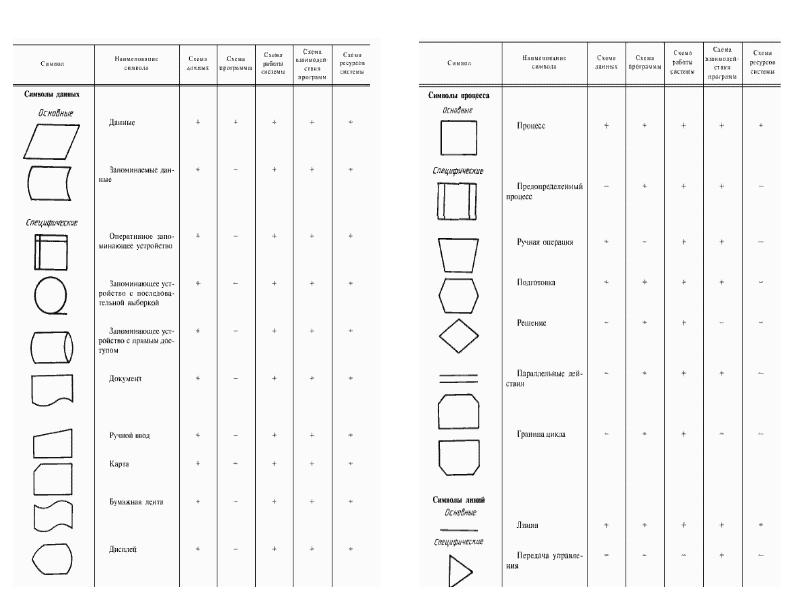

СХЕМЫ АЛГОРИТМОВ, ПРОГРАММ ДАННЫХ И СИСТЕМ СХЕМЫ АЛГОРИТМОВ, ПРОГРАММ ДАННЫХ И СИСТЕМ ГОСТ 19.701-90 (ИСО 5807-85) Схемы алгоритмов и программ. Правила выполнения ГОСТ 19.002-80

Слайд 3

Описание слайда:

1. Схема данных

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

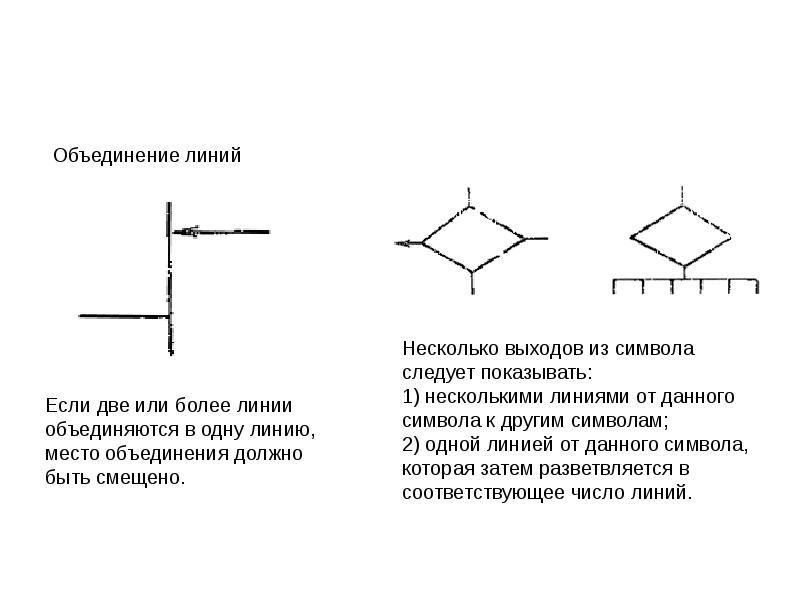

2.2. Схема программы

Слайд 6

Описание слайда:

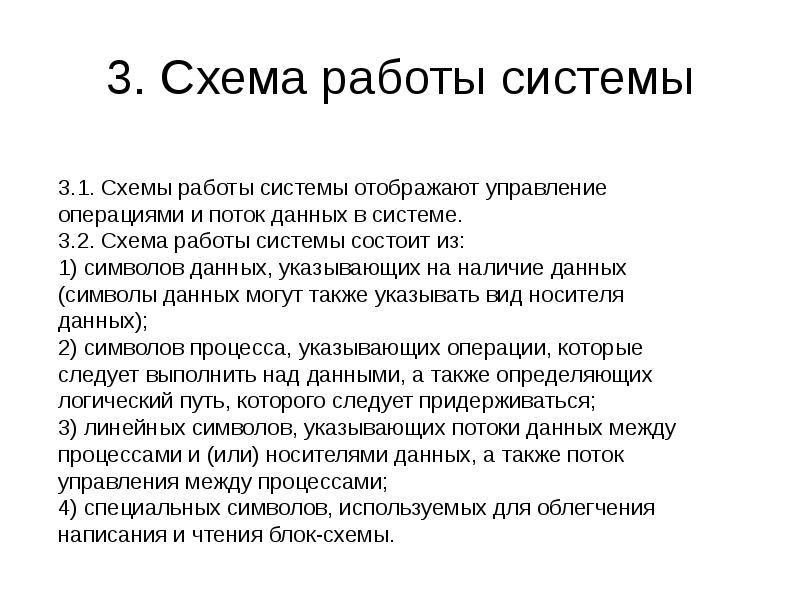

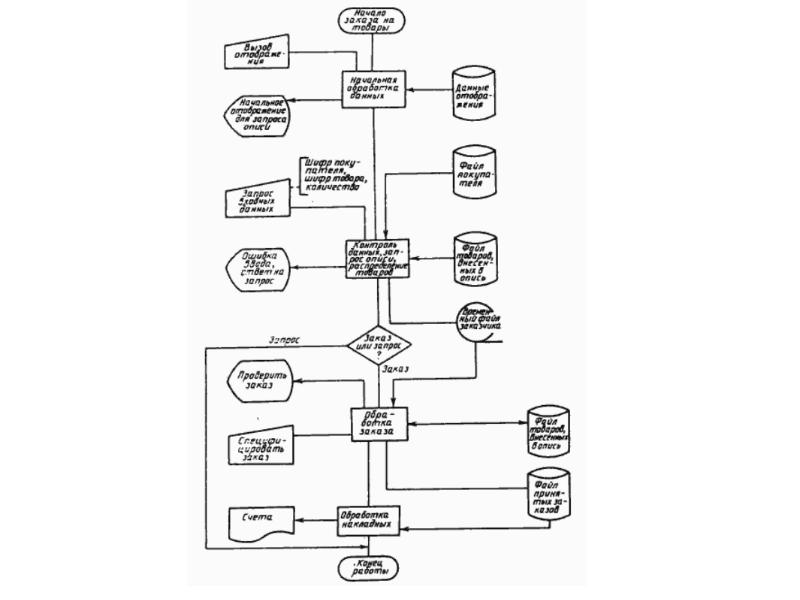

3. Схема работы системы

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

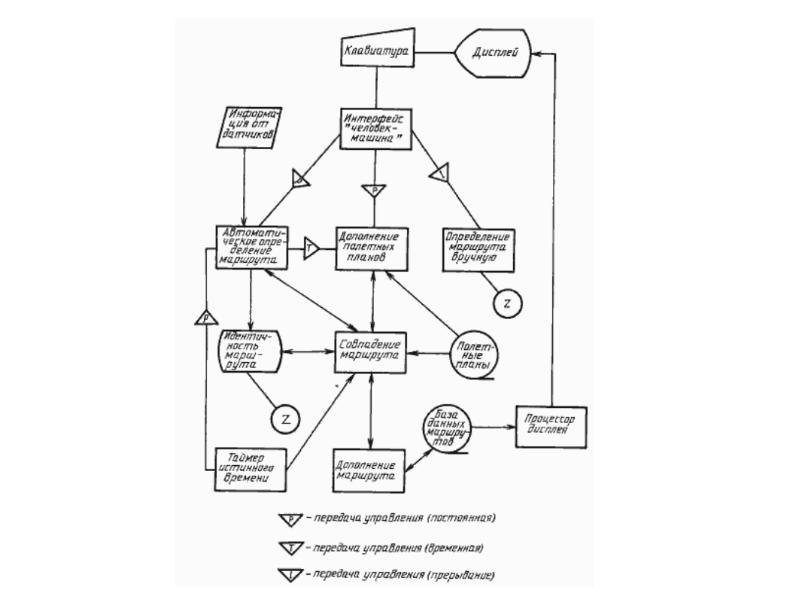

4. Схема взаимодействия программ 4.1. Схемы взаимодействия программ отображают путь активации программ и взаимодействий с соответствующими данными. Каждая программа в схеме взаимодействия программ показывается только один раз (в схеме работы системы программа может изображаться более чем в одном потоке управления). 4.2. Схема взаимодействия программ состоит из: 1) символов данных, указывающих на наличие данных; 2) символов процесса, указывающих на операции, которые следует выполнить над данными; 3) линейных символов, отображающих поток между процессами и данными, а также инициации процессов; 4) специальных символов, используемых для облегчения написания и чтения схемы. Примеры выполнения схем приведены в приложении.
