Лекция 1. Цели и содержание проектно-конструкторской деятельности ОЭП различаются по классификационным признакам, таким как: - Область применения; - Метод работы; - Параметры оптического стекла; - Спектральный диапазон работы; - Условия эксплуатации; - Степень автоматизации; - Режим работы и т.д.

Слайд 2

Описание слайда:

Разработка любых сложных систем, включая ОЭП, проводится в определенной последовательности. Разработка любых сложных систем, включая ОЭП, проводится в определенной последовательности. Начать создание какой-либо системы стоит с выбора и формулировки цели проектирования. Необходимость создания нового изделия определяется как развитием конкретного направления техники, так и запросами потребителей. Это требует предварительного анализа потребностей общества и уровня развития науки и техники. При этом главная трудность состоит в том, что разработчик на основании анализа современных данных должен прогнозировать развитие систем, созданием которых он занимается.

Слайд 3

Описание слайда:

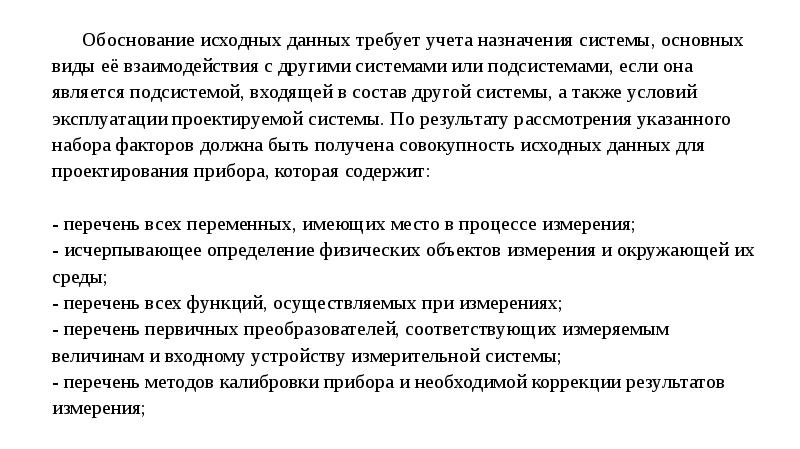

Обоснование исходных данных требует учета назначения системы, основных виды её взаимодействия с другими системами или подсистемами, если она является подсистемой, входящей в состав другой системы, а также условий эксплуатации проектируемой системы. По результату рассмотрения указанного набора факторов должна быть получена совокупность исходных данных для проектирования прибора, которая содержит: - перечень всех переменных, имеющих место в процессе измерения; - исчерпывающее определение физических объектов измерения и окружающей их среды; - перечень всех функций, осуществляемых при измерениях; - перечень первичных преобразователей, соответствующих измеряемым величинам и входному устройству измерительной системы; - перечень методов калибровки прибора и необходимой коррекции результатов измерения;

Слайд 4

Описание слайда:

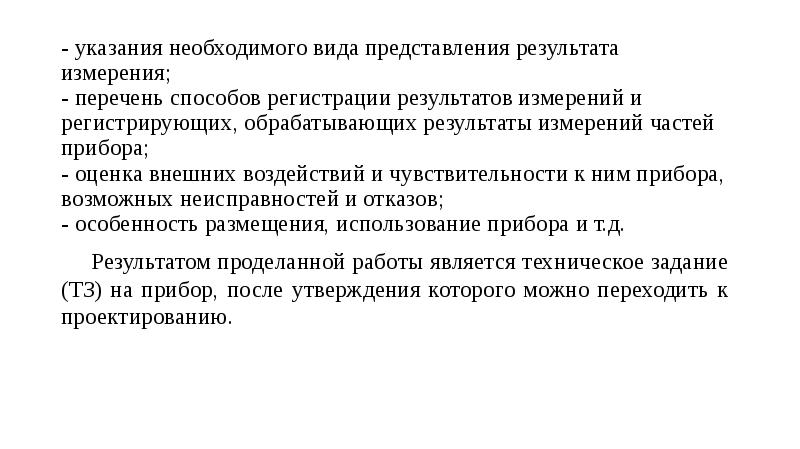

- указания необходимого вида представления результата измерения; - перечень способов регистрации результатов измерений и регистрирующих, обрабатывающих результаты измерений частей прибора; - оценка внешних воздействий и чувствительности к ним прибора, возможных неисправностей и отказов; - особенность размещения, использование прибора и т.д.

Слайд 5

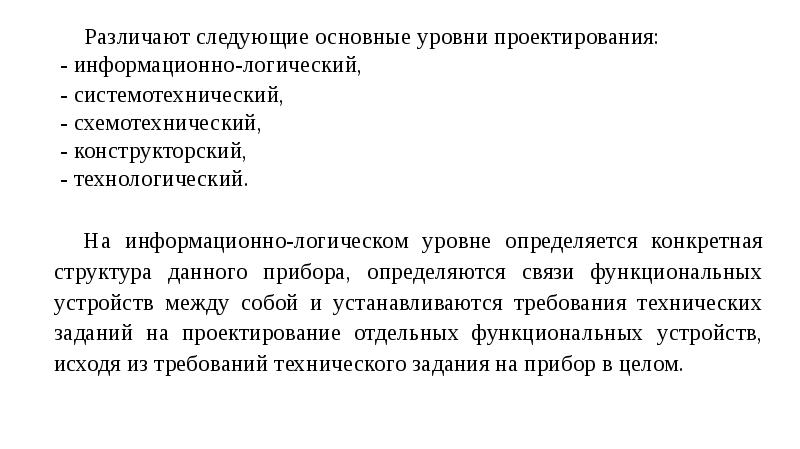

Описание слайда:

Слайд 6

Описание слайда:

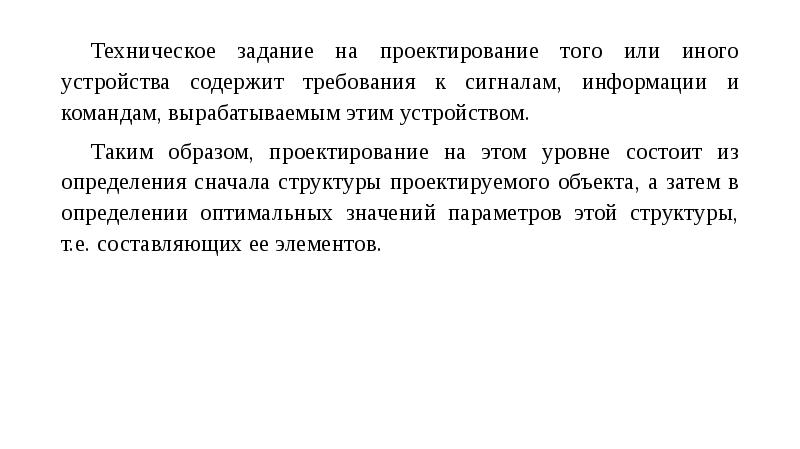

Техническое задание на проектирование того или иного устройства содержит требования к сигналам, информации и командам, вырабатываемым этим устройством. Техническое задание на проектирование того или иного устройства содержит требования к сигналам, информации и командам, вырабатываемым этим устройством. Таким образом, проектирование на этом уровне состоит из определения сначала структуры проектируемого объекта, а затем в определении оптимальных значений параметров этой структуры, т.е. составляющих ее элементов.

Слайд 7

Описание слайда:

На уровне функционального проектирования – системотехническом – производится проектирование отдельных функциональных устройств, т.е. процесс разбивается на отдельные ветви. Каждое из функциональных устройств рассматривается здесь как структура, состоящая из взаимосвязанных функциональных блоков. Процесс проектирования заключается в определении оптимального состава и параметров блоков, например, оптической системы, приемника излучения, электронного тракта, системы отображения.

Слайд 8

Описание слайда:

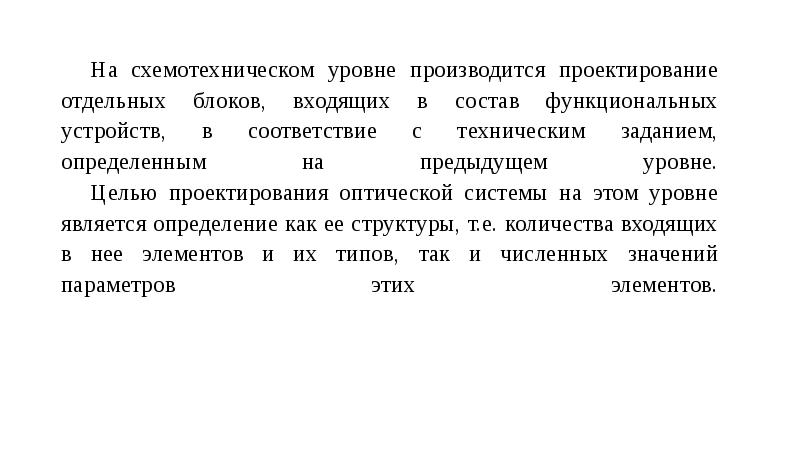

На схемотехническом уровне производится проектирование отдельных блоков, входящих в состав функциональных устройств, в соответствие с техническим заданием, определенным на предыдущем уровне. Целью проектирования оптической системы на этом уровне является определение как ее структуры, т.е. количества входящих в нее элементов и их типов, так и численных значений параметров этих элементов.

Слайд 9

Описание слайда:

Исходными данными на данном этапе проектирования являются требования к оптической системе как к преобразователю сигнала, полученные на предыдущем, системотехническом уровне проектирования. Сюда входят требования к различным характеристикам, описывающим качество изображения, например, к размерам и форме пятна рассеяния или передаточным функциям оптической системы. К ним также относятся требования к светосиле оптической системы и ее увеличению. Также здесь задаются оптические характеристики системы, такие как спектральный интервал длин волн, размеры поля предмета и изображения и т.д.

Слайд 10

Описание слайда:

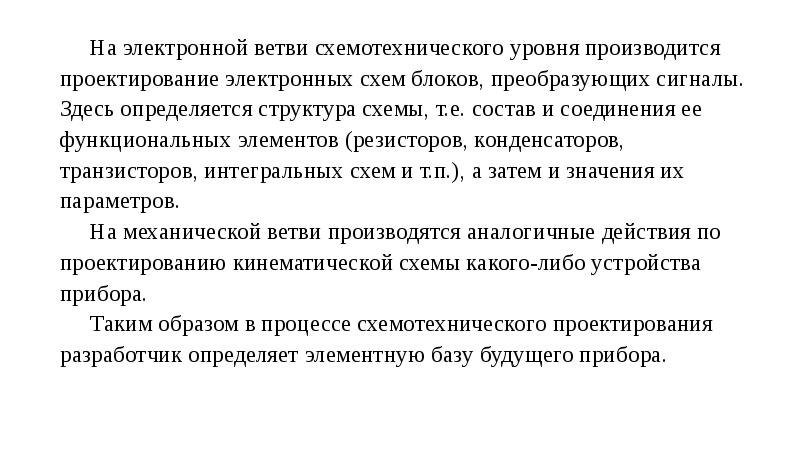

На электронной ветви схемотехнического уровня производится проектирование электронных схем блоков, преобразующих сигналы. Здесь определяется структура схемы, т.е. состав и соединения ее функциональных элементов (резисторов, конденсаторов, транзисторов, интегральных схем и т.п.), а затем и значения их параметров. На механической ветви производятся аналогичные действия по проектированию кинематической схемы какого-либо устройства прибора. Таким образом в процессе схемотехнического проектирования разработчик определяет элементную базу будущего прибора.

Слайд 11

Описание слайда:

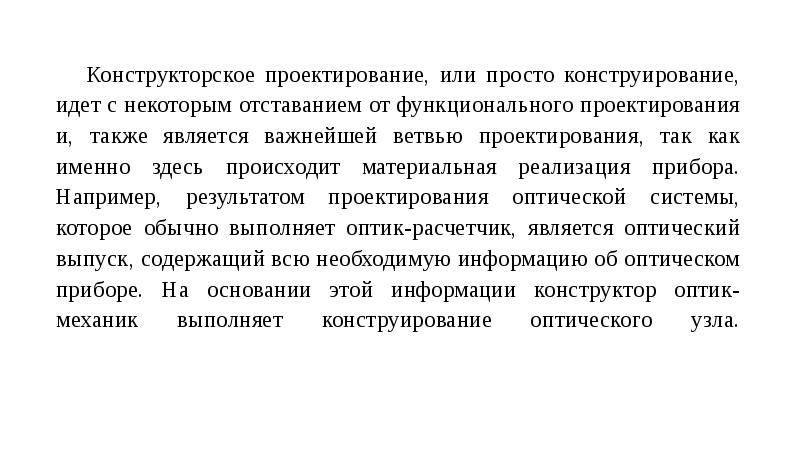

Конструкторское проектирование, или просто конструирование, идет с некоторым отставанием от функционального проектирования и, также является важнейшей ветвью проектирования, так как именно здесь происходит материальная реализация прибора. Например, результатом проектирования оптической системы, которое обычно выполняет оптик-расчетчик, является оптический выпуск, содержащий всю необходимую информацию об оптическом приборе. На основании этой информации конструктор оптик-механик выполняет конструирование оптического узла.

Слайд 12

Описание слайда:

Технико-экономическое обоснование:

Слайд 13

Описание слайда:

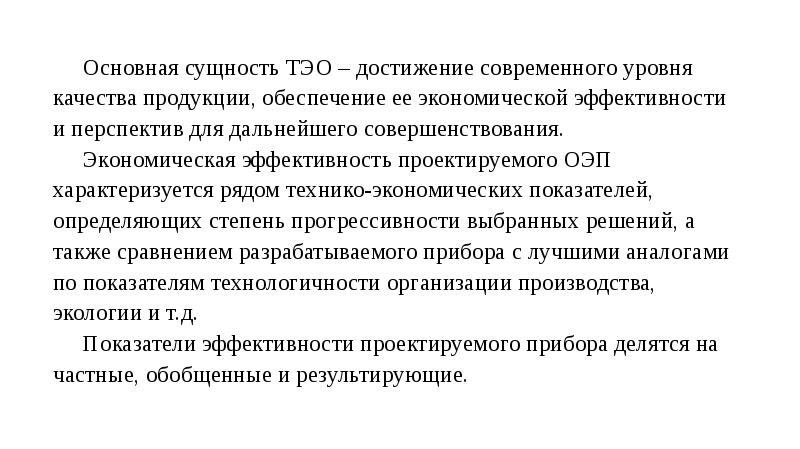

Основная сущность ТЭО – достижение современного уровня качества продукции, обеспечение ее экономической эффективности и перспектив для дальнейшего совершенствования. Экономическая эффективность проектируемого ОЭП характеризуется рядом технико-экономических показателей, определяющих степень прогрессивности выбранных решений, а также сравнением разрабатываемого прибора с лучшими аналогами по показателям технологичности организации производства, экологии и т.д. Показатели эффективности проектируемого прибора делятся на частные, обобщенные и результирующие.
