Слайд 1

Описание слайда:

УЗЛЫ И МЕХАНИЗМЫ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (УМПО) ЛЕКЦИЯ № 5 ЧЕРВЯЧНЫЕ, ПЛАНЕТАРНЫЕ И ФРИКЦИОННЫЕ ПЕРЕДАЧИ Манаков В. П. Факультет электронных аппаратов, кафедра инженерной и компьютерной графики, ХНУРЭ

Слайд 2

Описание слайда:

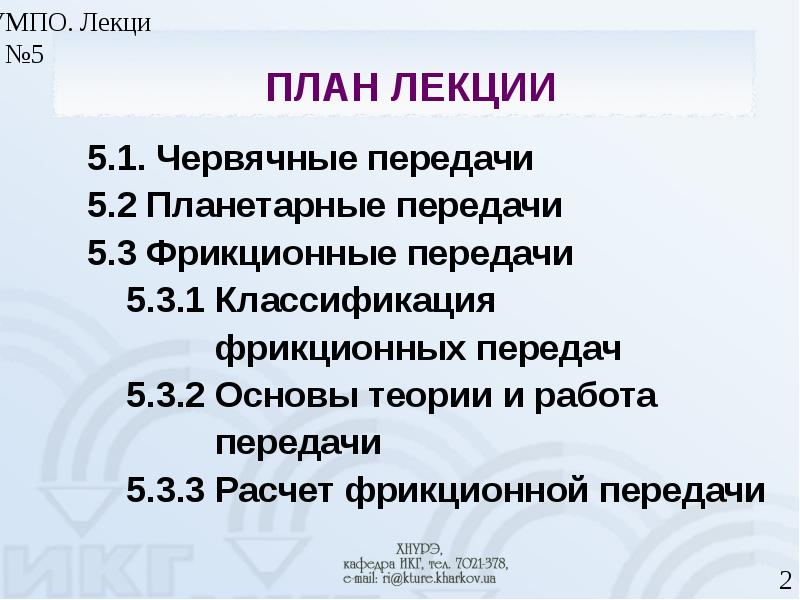

ПЛАН ЛЕКЦИИ 5.1. Червячные передачи 5.2 Планетарные передачи 5.3 Фрикционные передачи 5.3.1 Классификация фрикционных передач 5.3.2 Основы теории и работа передачи 5.3.3 Расчет фрикционной передачи

Слайд 3

Описание слайда:

ЧЕРВЯЧНЫЕ ПЕРЕДАЧИ Внешний вид червячной передачи

Слайд 4

Описание слайда:

СХЕМА ЧЕРВЯЧНОЙ ПЕРЕДАЧИ

Слайд 5

Описание слайда:

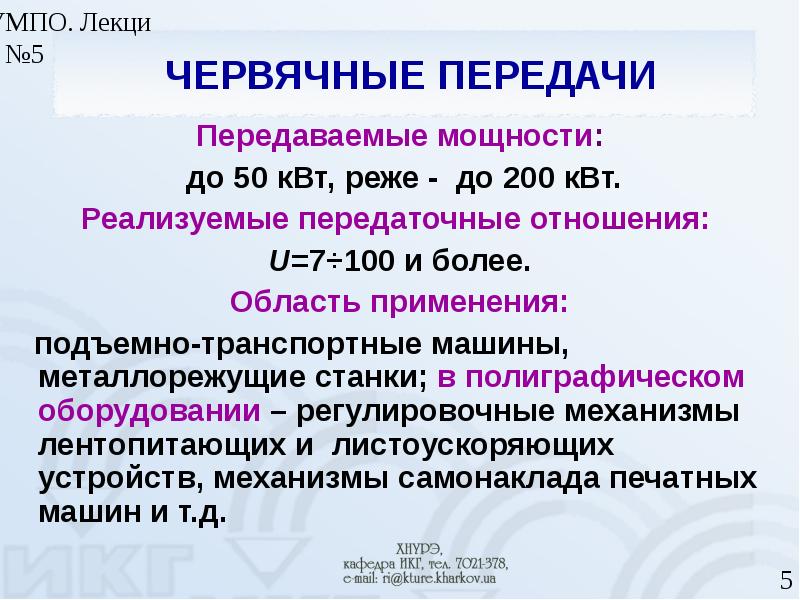

ЧЕРВЯЧНЫЕ ПЕРЕДАЧИ Передаваемые мощности: до 50 кВт, реже - до 200 кВт. Реализуемые передаточные отношения: U=7÷100 и более. Область применения: подъемно-транспортные машины, металлорежущие станки; в полиграфическом оборудовании – регулировочные механизмы лентопитающих и листоускоряющих устройств, механизмы самонаклада печатных машин и т.д.

Слайд 6

Описание слайда:

ДОСТОИНСТВА большие передаточные числа в одной паре при незначительных габаритных размерах и массе; плавность зацепления и бесшумность работы; возможность самоторможения.

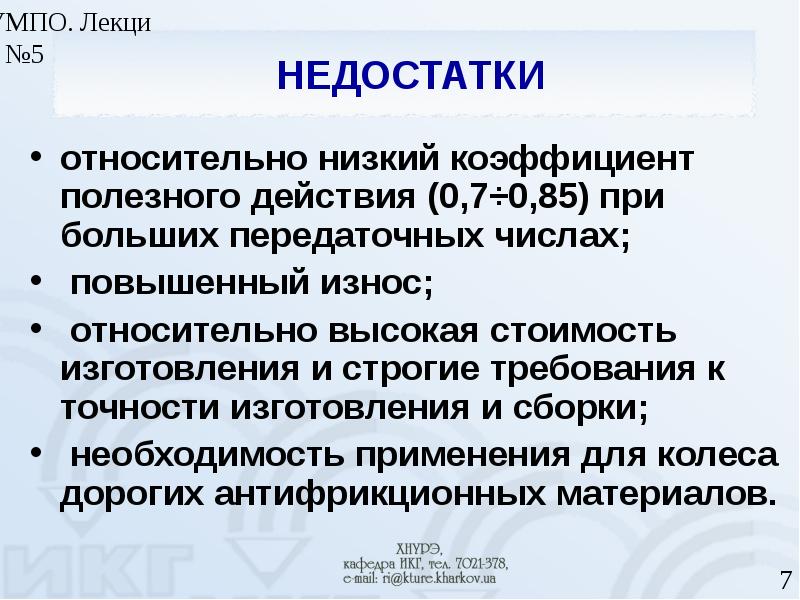

Слайд 7

Описание слайда:

НЕДОСТАТКИ относительно низкий коэффициент полезного действия (0,7÷0,85) при больших передаточных числах; повышенный износ; относительно высокая стоимость изготовления и строгие требования к точности изготовления и сборки; необходимость применения для колеса дорогих антифрикционных материалов.

Слайд 8

Описание слайда:

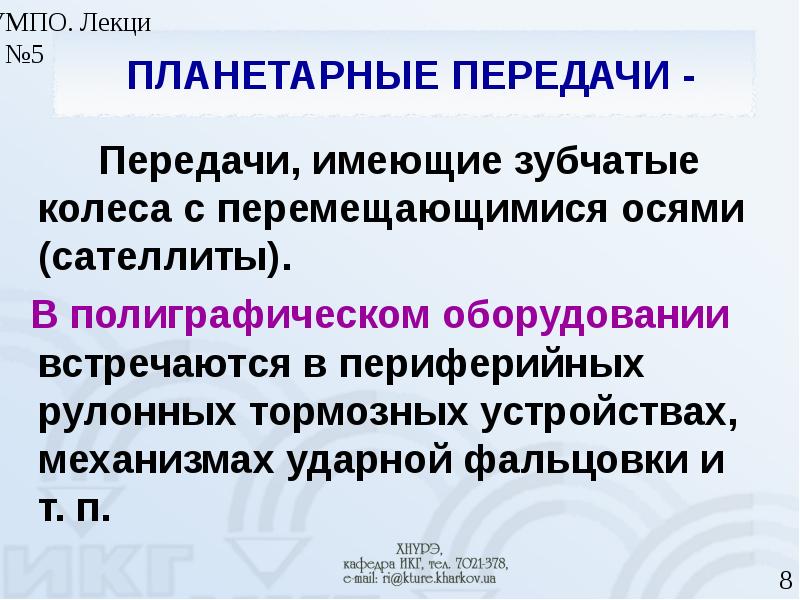

ПЛАНЕТАРНЫЕ ПЕРЕДАЧИ - Передачи, имеющие зубчатые колеса с перемещающимися осями (сателлиты). В полиграфическом оборудовании встречаются в периферийных рулонных тормозных устройствах, механизмах ударной фальцовки и т. п.

Слайд 9

Описание слайда:

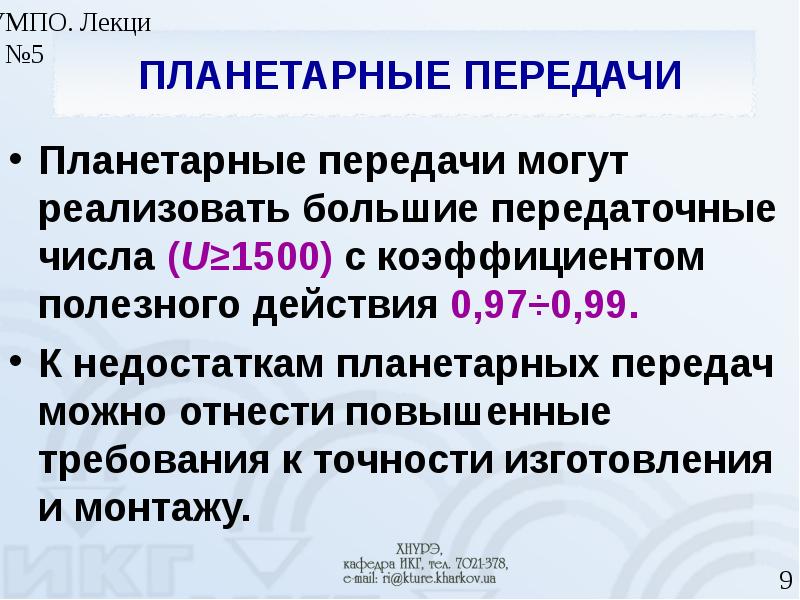

ПЛАНЕТАРНЫЕ ПЕРЕДАЧИ Планетарные передачи могут реализовать большие передаточные числа (U≥1500) с коэффициентом полезного действия 0,97÷0,99. К недостаткам планетарных передач можно отнести повышенные требования к точности изготовления и монтажу.

Слайд 10

Описание слайда:

ПЛАНЕТАРНЫЕ ПЕРЕДАЧИ 1 – опорное колесо; 2 – сателлит; h – водило

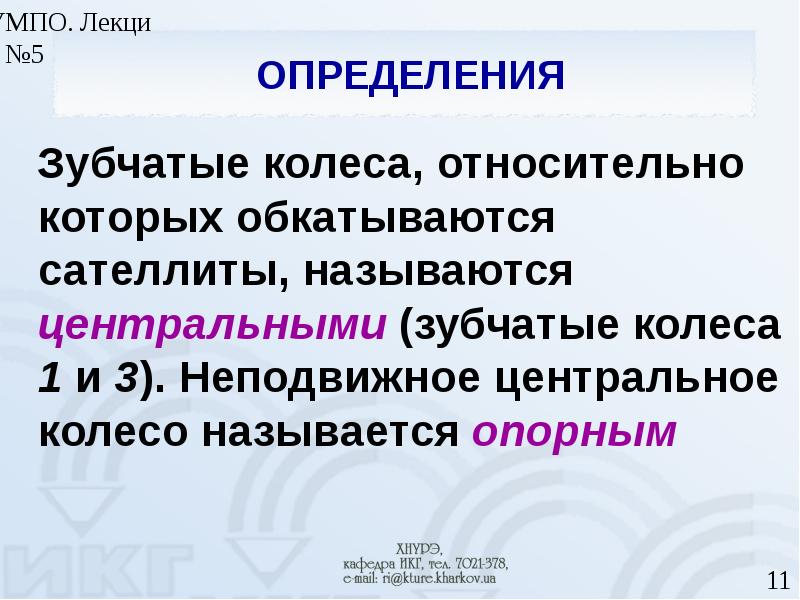

Слайд 11

Описание слайда:

ОПРЕДЕЛЕНИЯ Зубчатые колеса, относительно которых обкатываются сателлиты, называются центральными (зубчатые колеса 1 и 3). Неподвижное центральное колесо называется опорным

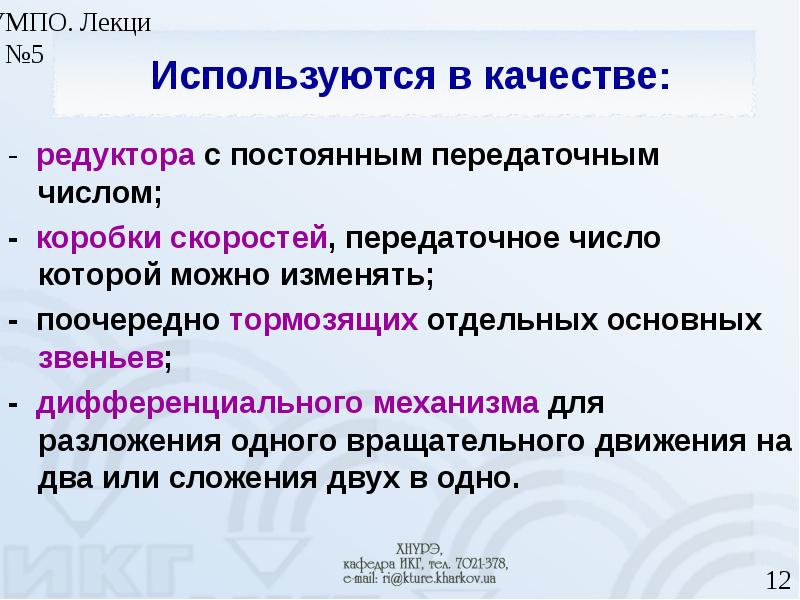

Слайд 12

Описание слайда:

Используются в качестве: - редуктора с постоянным передаточным числом; - коробки скоростей, передаточное число которой можно изменять; - поочередно тормозящих отдельных основных звеньев; - дифференциального механизма для разложения одного вращательного движения на два или сложения двух в одно.

Слайд 13

Описание слайда:

Уменьшение массы в 2-3 раза за счет: повышенной несущей способности внутреннего зацепления зубчатых колес; распределения нагрузки на несколько потоков, число которых равняется числу сателлитов; взаимного распределения радиальных сил при симметричном размещении сателлитов.

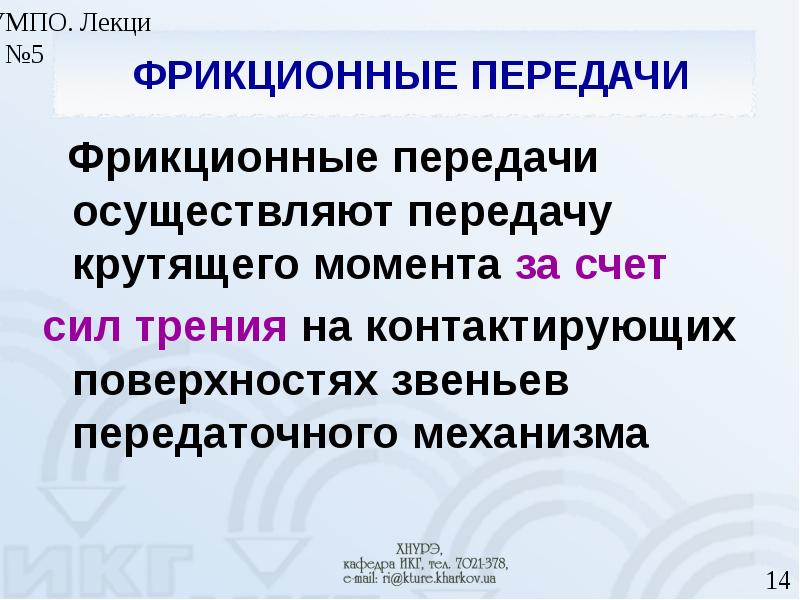

Слайд 14

Описание слайда:

ФРИКЦИОННЫЕ ПЕРЕДАЧИ Фрикционные передачи осуществляют передачу крутящего момента за счет сил трения на контактирующих поверхностях звеньев передаточного механизма

Слайд 15

Описание слайда:

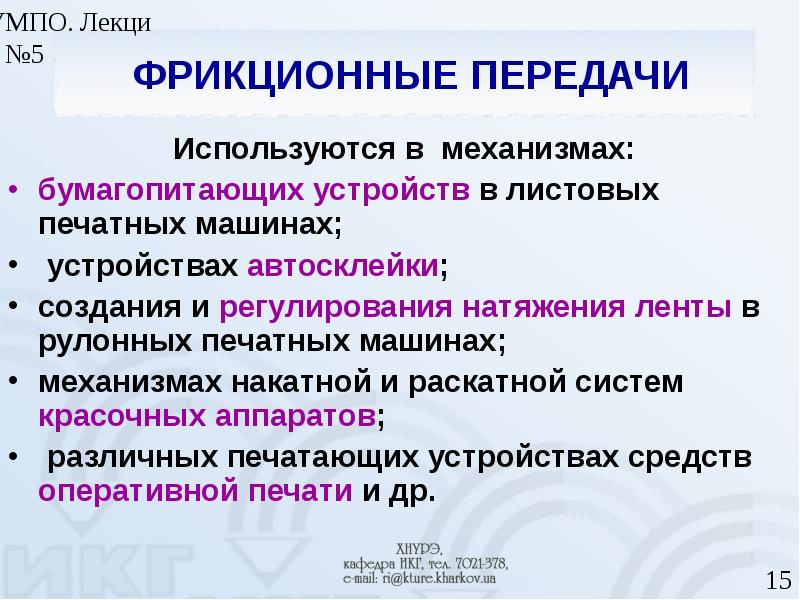

ФРИКЦИОННЫЕ ПЕРЕДАЧИ Используются в механизмах: бумагопитающих устройств в листовых печатных машинах; устройствах автосклейки; создания и регулирования натяжения ленты в рулонных печатных машинах; механизмах накатной и раскатной систем красочных аппаратов; различных печатающих устройствах средств оперативной печати и др.

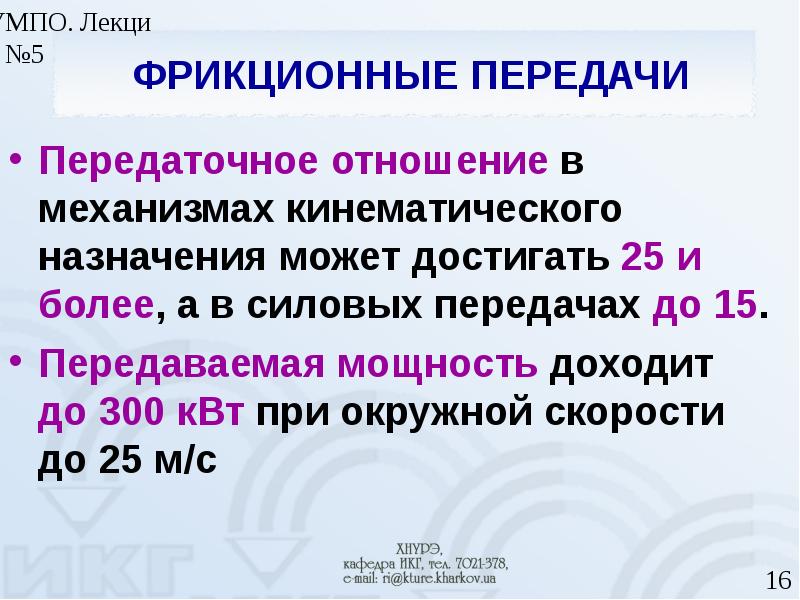

Слайд 16

Описание слайда:

ФРИКЦИОННЫЕ ПЕРЕДАЧИ Передаточное отношение в механизмах кинематического назначения может достигать 25 и более, а в силовых передачах до 15. Передаваемая мощность доходит до 300 кВт при окружной скорости до 25 м/с

Слайд 17

Описание слайда:

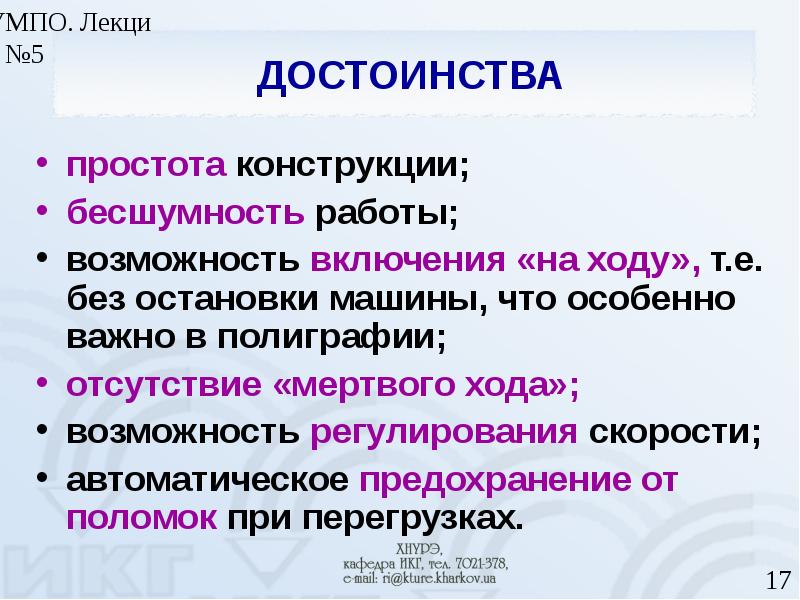

ДОСТОИНСТВА простота конструкции; бесшумность работы; возможность включения «на ходу», т.е. без остановки машины, что особенно важно в полиграфии; отсутствие «мертвого хода»; возможность регулирования скорости; автоматическое предохранение от поломок при перегрузках.

Слайд 18

Описание слайда:

НЕДОСТАТКИ наличие упругого скольжения (как следствие – непостоянство передаточного отношения и потери на трение); износ катков; необходимость создания усилия, прижимающего катки.

Слайд 19

Описание слайда:

Классификация фрикционных передач Фрикционные передачи с постоянным передаточным отношением с параллельными валами

Слайд 20

Описание слайда:

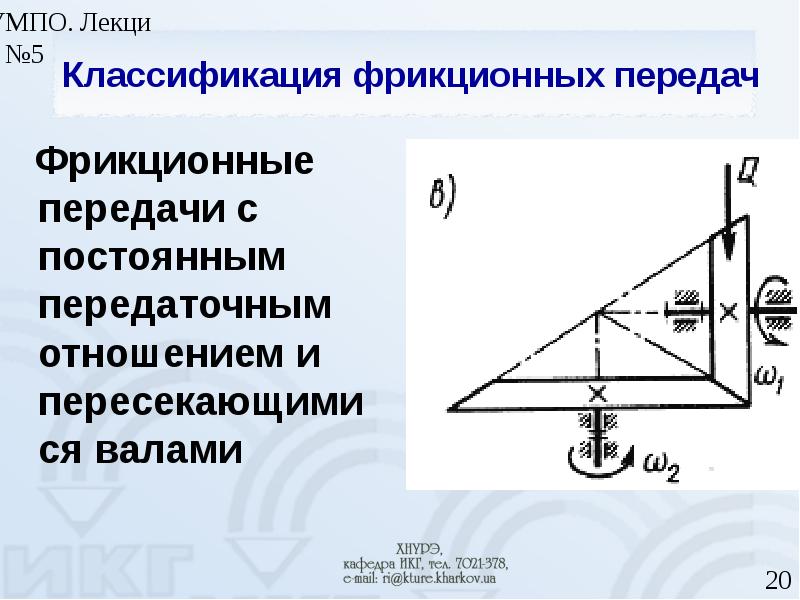

Классификация фрикционных передач Фрикционные передачи с постоянным передаточным отношением и пересекающимися валами

Слайд 21

Описание слайда:

Классификация фрикционных передач Передачи с углом пересечения осей δ=90º, телами трения которых являются диск и каток, называются лобовыми

Слайд 22

Описание слайда:

Классификация фрикционных передач Для преобразования вращательного движения ведущего звена в поступательное ведомого звена

Слайд 23

Описание слайда:

ВАРИАТОРЫ – передачи с переменным передаточным отношением С непосредственным касанием ведущего звена к ведомому (а – лобовой, б – конусный, в – дисковый)

Слайд 24

Описание слайда:

Схемы вариаторов с промежуточными звеньями г – конусный с промежуточным диском, д – торовый, е – клинопасный с раздвижными конусами

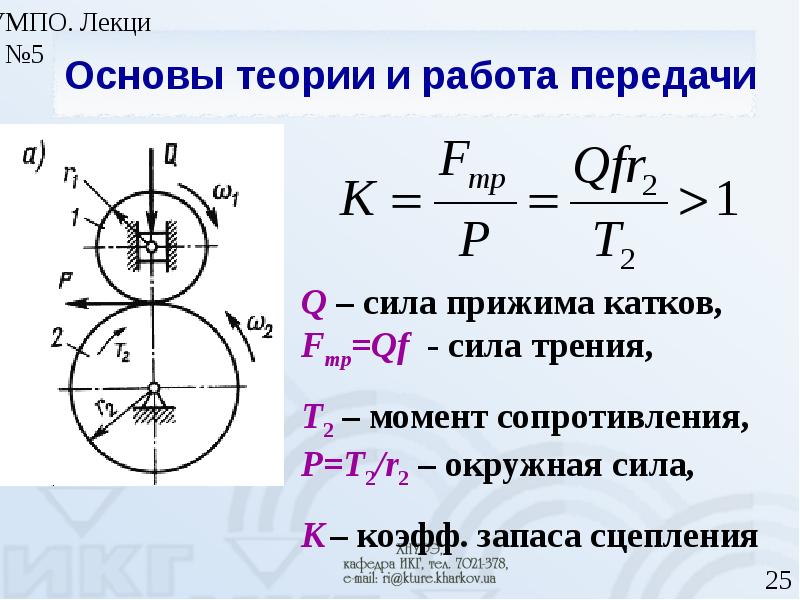

Слайд 25

Описание слайда:

Основы теории и работа передачи

Слайд 26

Описание слайда:

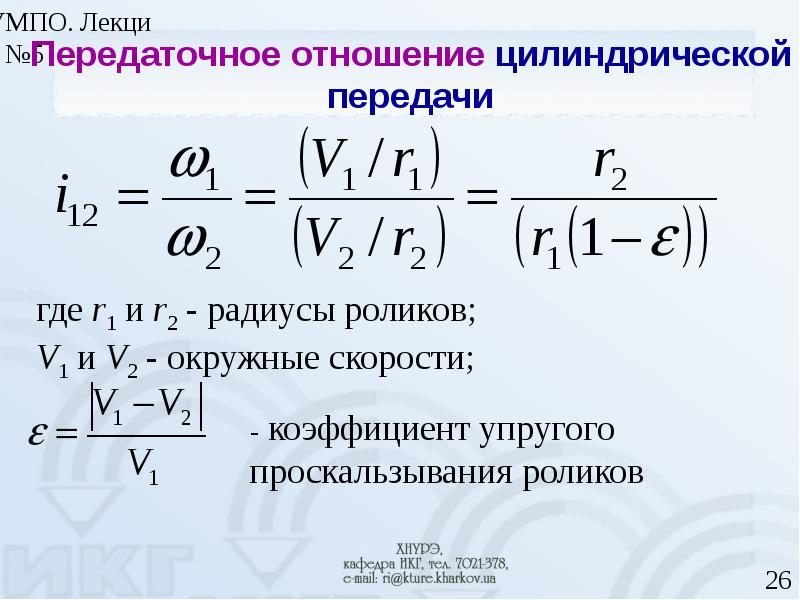

Передаточное отношение цилиндрической передачи

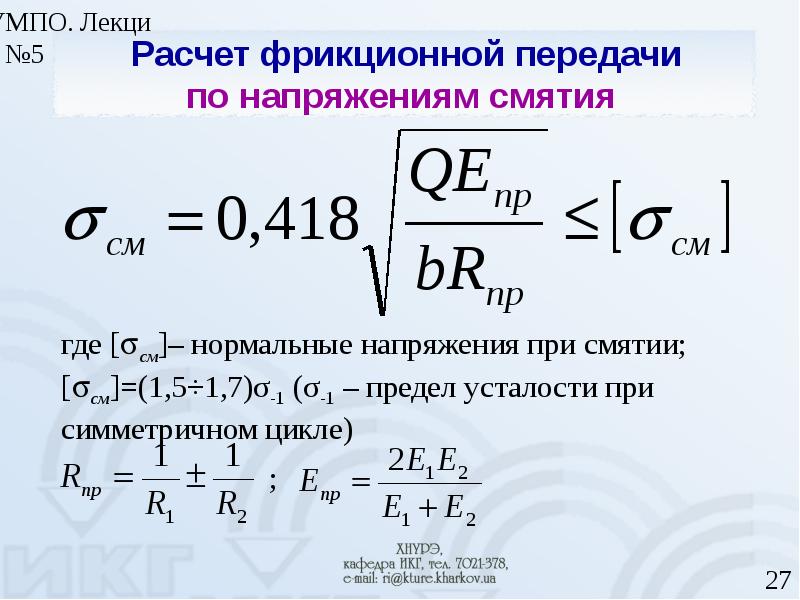

Слайд 27

Описание слайда:

Расчет фрикционной передачи по напряжениям смятия

Слайд 28

Описание слайда:

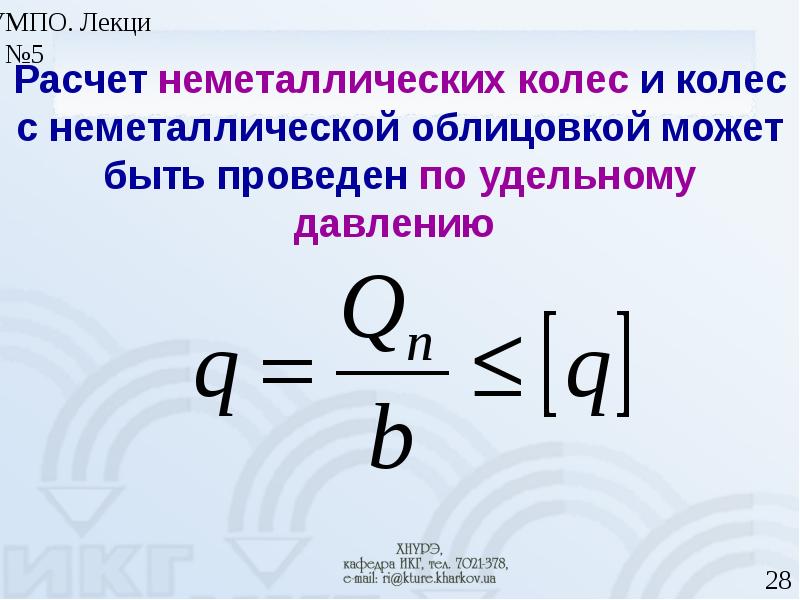

Расчет неметаллических колес и колес с неметаллической облицовкой может быть проведен по удельному давлению

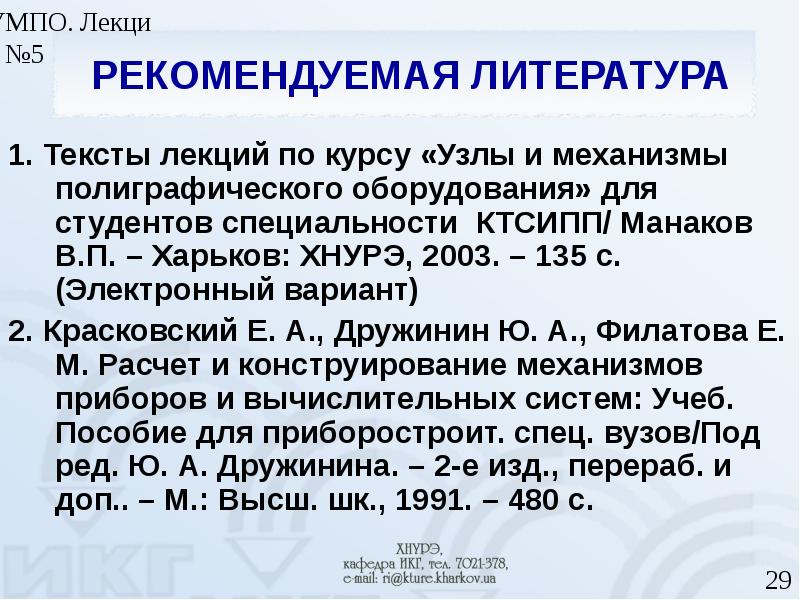

Слайд 29

Описание слайда:

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА 1. Тексты лекций по курсу «Узлы и механизмы полиграфического оборудования» для студентов специальности КТСИПП/ Манаков В.П. – Харьков: ХНУРЭ, 2003. – 135 с. (Электронный вариант) 2. Красковский Е. А., Дружинин Ю. А., Филатова Е. М. Расчет и конструирование механизмов приборов и вычислительных систем: Учеб. Пособие для приборостроит. спец. вузов/Под ред. Ю. А. Дружинина. – 2-е изд., перераб. и доп.. – М.: Высш. шк., 1991. – 480 с.

Слайд 30

Описание слайда:

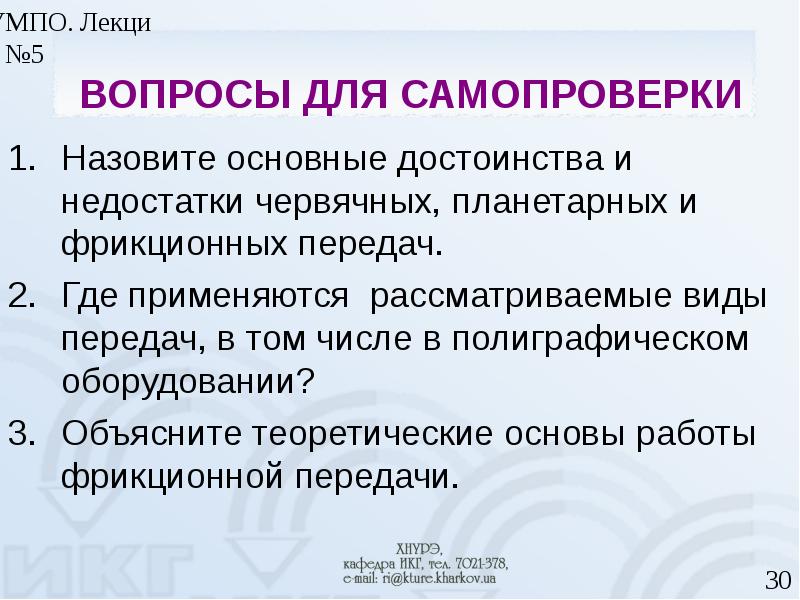

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ Назовите основные достоинства и недостатки червячных, планетарных и фрикционных передач. Где применяются рассматриваемые виды передач, в том числе в полиграфическом оборудовании? Объясните теоретические основы работы фрикционной передачи.
