Слайд 1

Описание слайда:

Практическая работа Чтение размеров. Определение годности деталей, характера брака

Слайд 2

Описание слайда:

На чертеже предельные отклонения размеров указываются справа непосредственно после номинального размера: верхнее отклонение над нижним, причем числовые величины отклонений записываются более мелким шрифтом, (исключение составляет симметричное двустороннее поле допуска, в этом случае числовая величина отклонения записывается тем же шрифтом, что и номинальный размер). На чертеже предельные отклонения размеров указываются справа непосредственно после номинального размера: верхнее отклонение над нижним, причем числовые величины отклонений записываются более мелким шрифтом, (исключение составляет симметричное двустороннее поле допуска, в этом случае числовая величина отклонения записывается тем же шрифтом, что и номинальный размер). Номинальный размер и отклонения проставляются на чертеже в мм.

Слайд 3

Описание слайда:

Пример: Пример: Номинальный размер Dн = 10 мм. Верхнее предельное отклонение ES = +0,005 мм. Нижнее предельное отклонение EI = -0,014мм. Наибольший предельный размер Dmax = 10,005 мм. Наименьший предельный размер Dmin = 9,986 мм.

Слайд 4

Описание слайда:

Деталь считается годной, если: Дmin ≤ ДД ≤ Дmax (для отверстия) dmin ≤ dД ≤ dmax (для вала) Брак исправим, если: DД  Dmin (для отверстия) dД  dmax ( для вала)

Слайд 5

Описание слайда:

Таблица 1 Таблица 1

Слайд 6

Описание слайда:

Таблица 2 Таблица 2

Слайд 7

Описание слайда:

Таблица 3 Таблица 3

Слайд 8

Описание слайда:

Таблица 4 Таблица 4

Слайд 9

Описание слайда:

Таблица 5 Таблица 5

Слайд 10

Описание слайда:

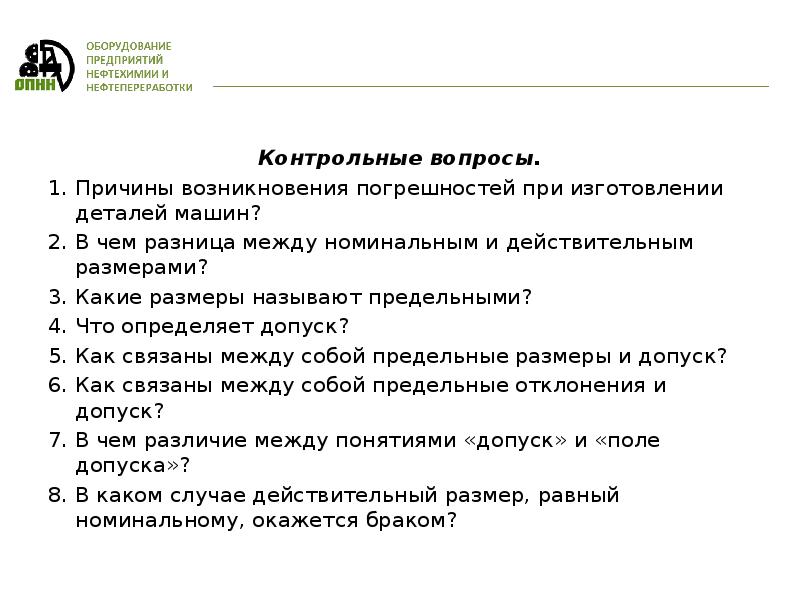

Контрольные вопросы. Контрольные вопросы. Причины возникновения погрешностей при изготовлении деталей машин? В чем разница между номинальным и действительным размерами? Какие размеры называют предельными? Что определяет допуск? Как связаны между собой предельные размеры и допуск? Как связаны между собой предельные отклонения и допуск? В чем различие между понятиями «допуск» и «поле допуска»? В каком случае действительный размер, равный номинальному, окажется браком?
