Модуль 3. Химическое сопротивление чугунов. Слайд 8.01

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

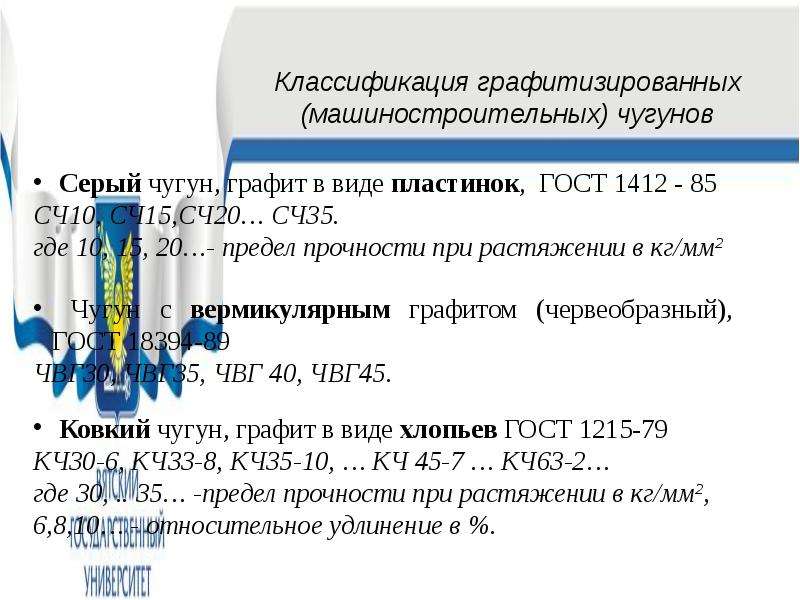

Классификация машиностроительных чугунов Чугун с шаровидным графитом, высокопрочный чугун ЧШГ55, ЧШГ80, ….ЧШГ100 (ВЧ55,…, ВЧ100). Графит в виде шаровых глобул. У шаровидного графита самая маленькая поверхность, поэтому это самый прочный чугун.

Слайд 5

Описание слайда:

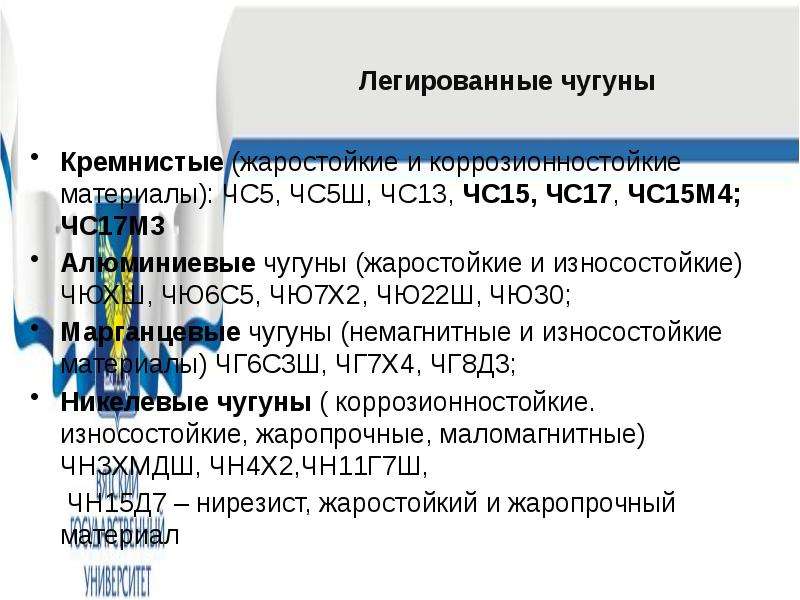

Легированные чугуны Кремнистые (жаростойкие и коррозионностойкие материалы): ЧС5, ЧС5Ш, ЧС13, ЧС15, ЧС17, ЧС15М4; ЧС17М3 Алюминиевые чугуны (жаростойкие и износостойкие) ЧЮХШ, ЧЮ6С5, ЧЮ7Х2, ЧЮ22Ш, ЧЮ30; Марганцевые чугуны (немагнитные и износостойкие материалы) ЧГ6С3Ш, ЧГ7Х4, ЧГ8Д3; Никелевые чугуны ( коррозионностойкие. износостойкие, жаропрочные, маломагнитные) ЧН3ХМДШ, ЧН4Х2,ЧН11Г7Ш, ЧН15Д7 – нирезист, жаростойкий и жаропрочный материал

Слайд 6

Описание слайда:

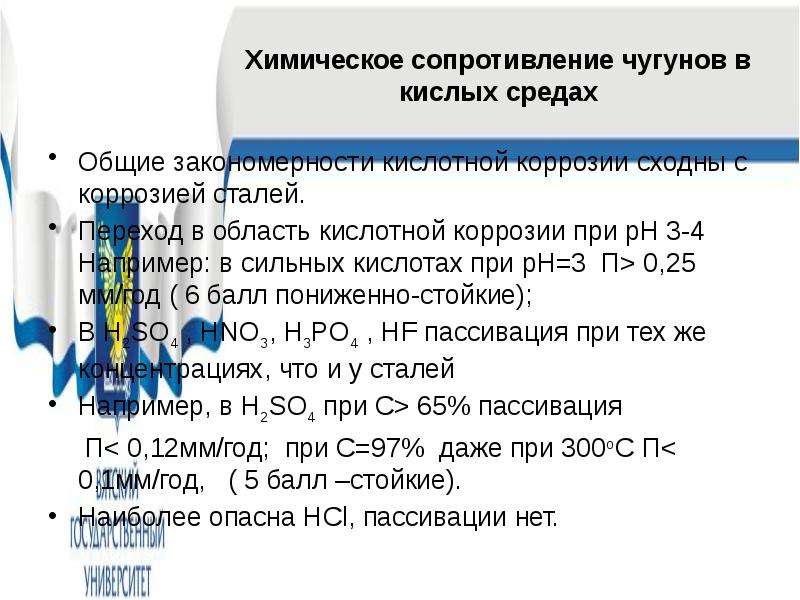

Химическое сопротивление чугунов в кислых средах Общие закономерности кислотной коррозии сходны с коррозией сталей. Переход в область кислотной коррозии при рН 3-4 Например: в сильных кислотах при рН=3 П> 0,25 мм/год ( 6 балл пониженно-стойкие); В Н2SO4 , НNO3, Н3PO4 , НF пассивация при тех же концентрациях, что и у сталей Например, в Н2SO4 при С> 65% пассивация П< 0,12мм/год; при С=97% даже при 300оС П< 0,1мм/год, ( 5 балл –стойкие). Наиболее опасна НCl, пассивации нет.

Слайд 7

Описание слайда:

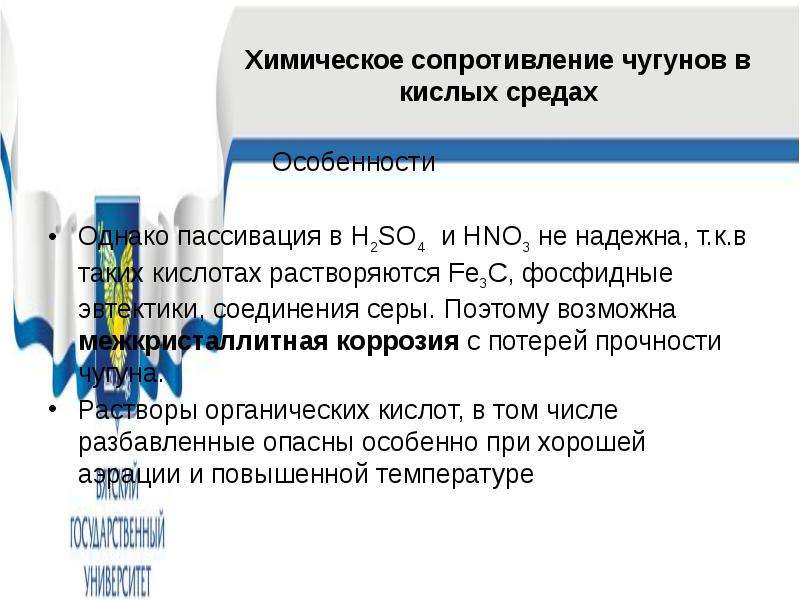

Химическое сопротивление чугунов в кислых средах Особенности Однако пассивация в Н2SO4 и НNO3 не надежна, т.к.в таких кислотах растворяются Fe3C, фосфидные эвтектики, соединения серы. Поэтому возможна межкристаллитная коррозия с потерей прочности чугуна. Растворы органических кислот, в том числе разбавленные опасны особенно при хорошей аэрации и повышенной температуре

Слайд 8

Описание слайда:

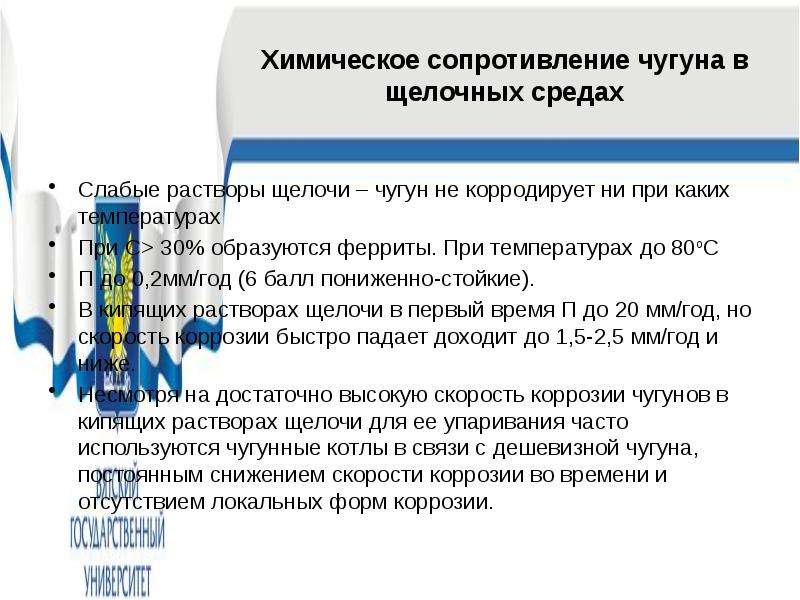

Химическое сопротивление чугуна в щелочных средах Слабые растворы щелочи – чугун не корродирует ни при каких температурах При С> 30% образуются ферриты. При температурах до 80оС П до 0,2мм/год (6 балл пониженно-стойкие). В кипящих растворах щелочи в первый время П до 20 мм/год, но скорость коррозии быстро падает доходит до 1,5-2,5 мм/год и ниже. Несмотря на достаточно высокую скорость коррозии чугунов в кипящих растворах щелочи для ее упаривания часто используются чугунные котлы в связи с дешевизной чугуна, постоянным снижением скорости коррозии во времени и отсутствием локальных форм коррозии.

Слайд 9

Описание слайда:

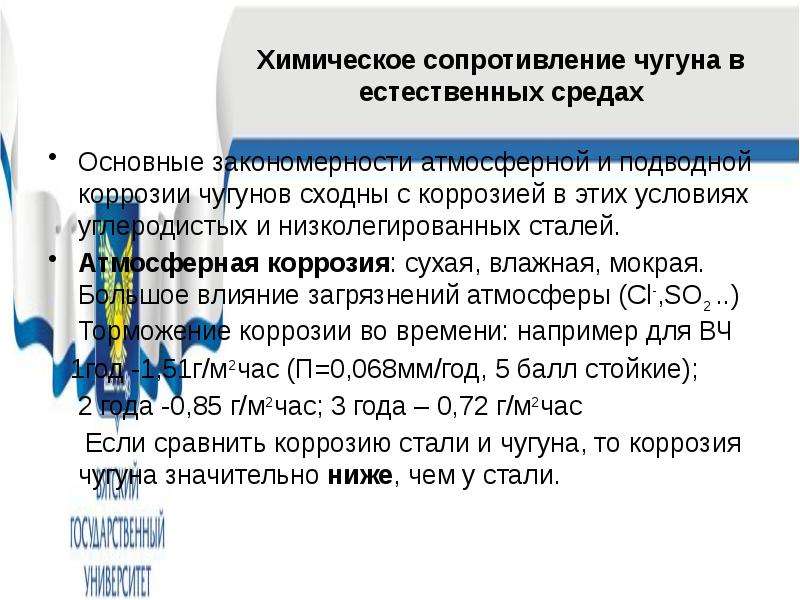

Химическое сопротивление чугуна в естественных средах Основные закономерности атмосферной и подводной коррозии чугунов сходны с коррозией в этих условиях углеродистых и низколегированных сталей. Атмосферная коррозия: сухая, влажная, мокрая. Большое влияние загрязнений атмосферы (Cl-,SO2 ..) Торможение коррозии во времени: например для ВЧ 1год -1,51г/м2час (П=0,068мм/год, 5 балл стойкие); 2 года -0,85 г/м2час; 3 года – 0,72 г/м2час Если сравнить коррозию стали и чугуна, то коррозия чугуна значительно ниже, чем у стали.

Слайд 10

Описание слайда:

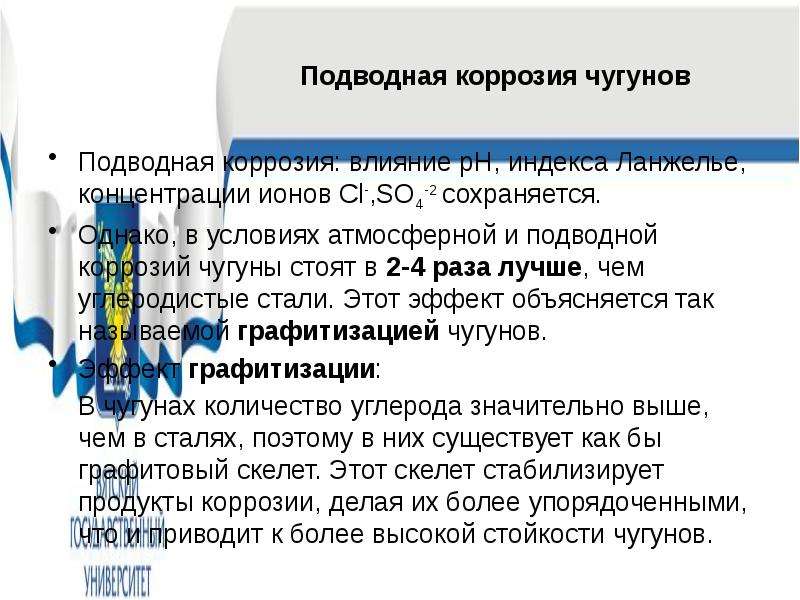

Подводная коррозия чугунов Подводная коррозия: влияние рН, индекса Ланжелье, концентрации ионов Cl-,SO4-2 сохраняется. Однако, в условиях атмосферной и подводной коррозий чугуны стоят в 2-4 раза лучше, чем углеродистые стали. Этот эффект объясняется так называемой графитизацией чугунов. Эффект графитизации: В чугунах количество углерода значительно выше, чем в сталях, поэтому в них существует как бы графитовый скелет. Этот скелет стабилизирует продукты коррозии, делая их более упорядоченными, что и приводит к более высокой стойкости чугунов.

Слайд 11

Описание слайда:

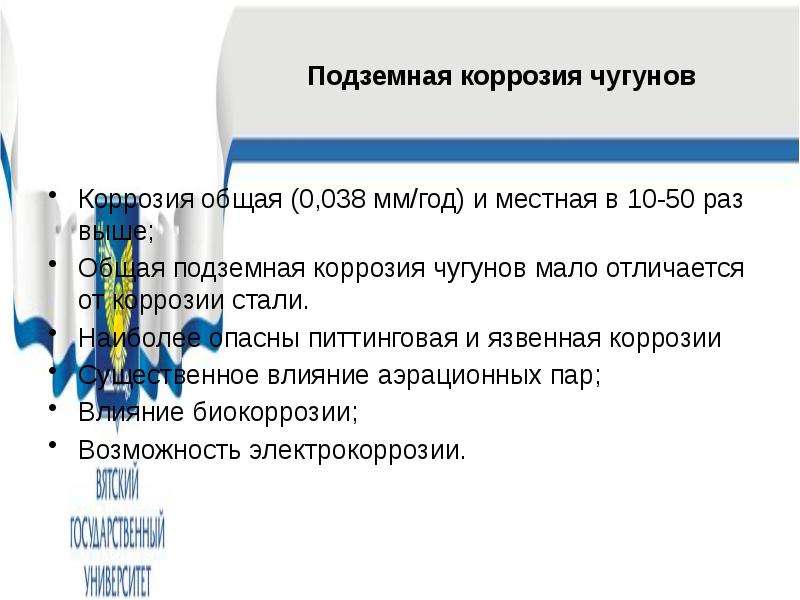

Подземная коррозия чугунов Коррозия общая (0,038 мм/год) и местная в 10-50 раз выше; Общая подземная коррозия чугунов мало отличается от коррозии стали. Наиболее опасны питтинговая и язвенная коррозии Существенное влияние аэрационных пар; Влияние биокоррозии; Возможность электрокоррозии.

Слайд 12

Описание слайда:

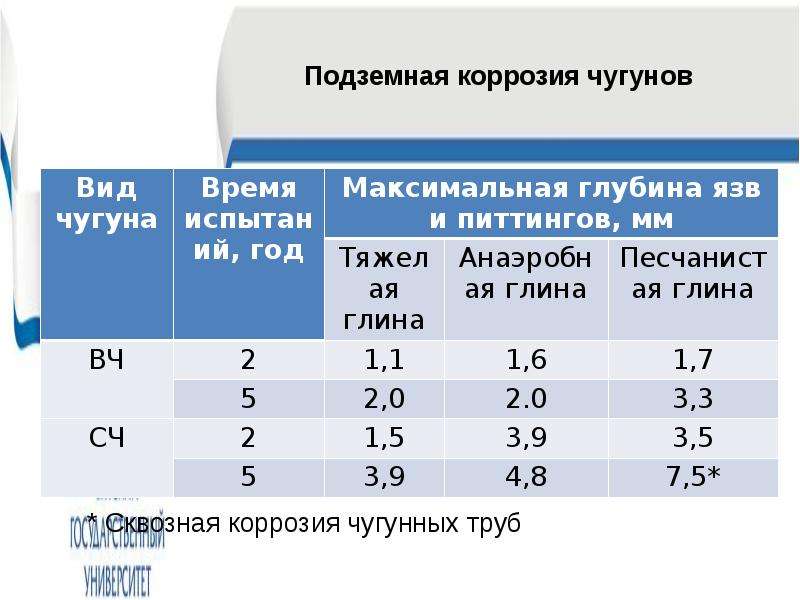

Подземная коррозия чугунов

Слайд 13

Описание слайда:

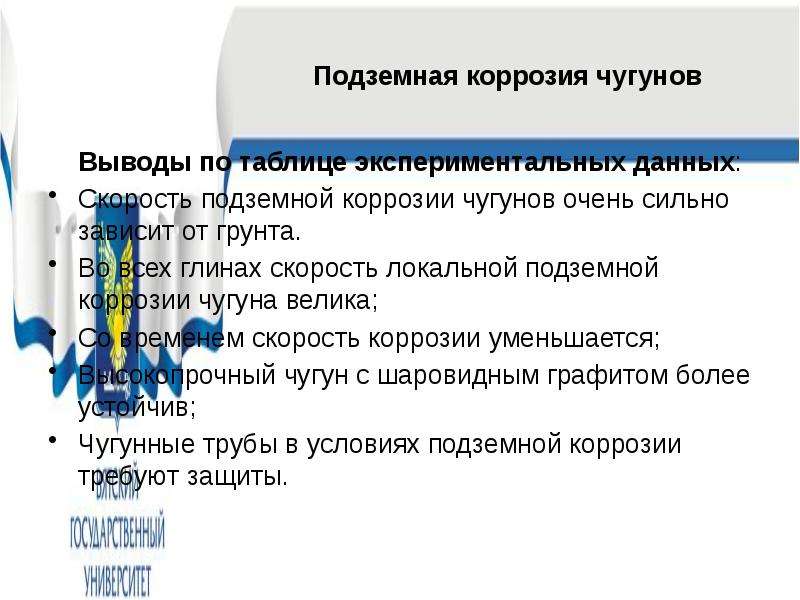

Подземная коррозия чугунов Выводы по таблице экспериментальных данных: Скорость подземной коррозии чугунов очень сильно зависит от грунта. Во всех глинах скорость локальной подземной коррозии чугуна велика; Со временем скорость коррозии уменьшается; Высокопрочный чугун с шаровидным графитом более устойчив; Чугунные трубы в условиях подземной коррозии требуют защиты.

Слайд 14

Описание слайда:

Легированные кремнистые чугуны Кремний дешевый компонент, поэтому кремнистые чугуны наиболее распространены. Введение кремния до 13% повышает жаростойкость чугуна. (ЧС5, ЧС5Ш, ЧС13) Введение кремния свыше 14,25% делает чугун стойким к электрохимической коррозии (в соответствии с правилом Таммана) ЧС15, ЧС17; Высокая стойкость кремнистых чугунов в электролитах связана с образованием на их поверхности защитной пленки SiO2 Защитная пленка образуется не сразу, а через некоторое время.

Слайд 15

Описание слайда:

Легированные кремнистые чугуны П мм/год 20 60 100 140 час

Слайд 16

Описание слайда:

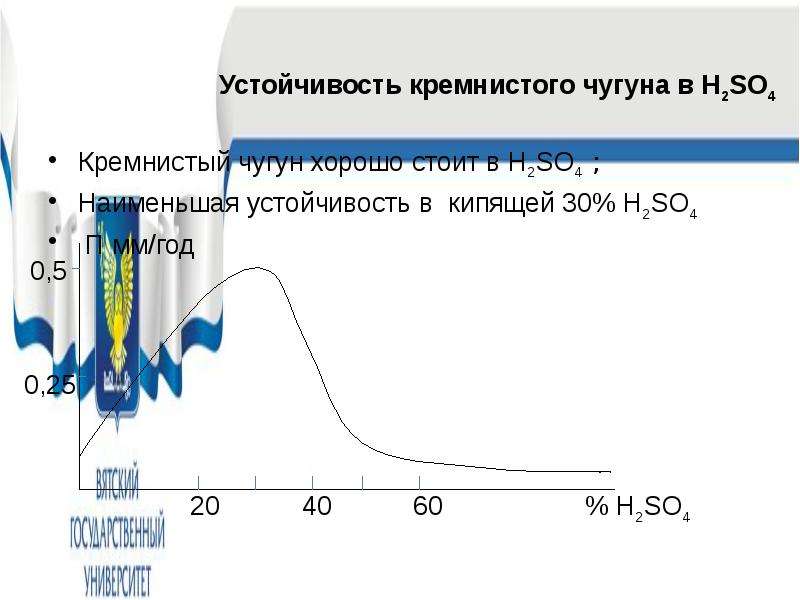

Устойчивость кремнистого чугуна в Н2SO4 Кремнистый чугун хорошо стоит в Н2SO4 ; Наименьшая устойчивость в кипящей 30% Н2SO4 П мм/год 20 40 60 % Н2SO4

Слайд 17

Описание слайда:

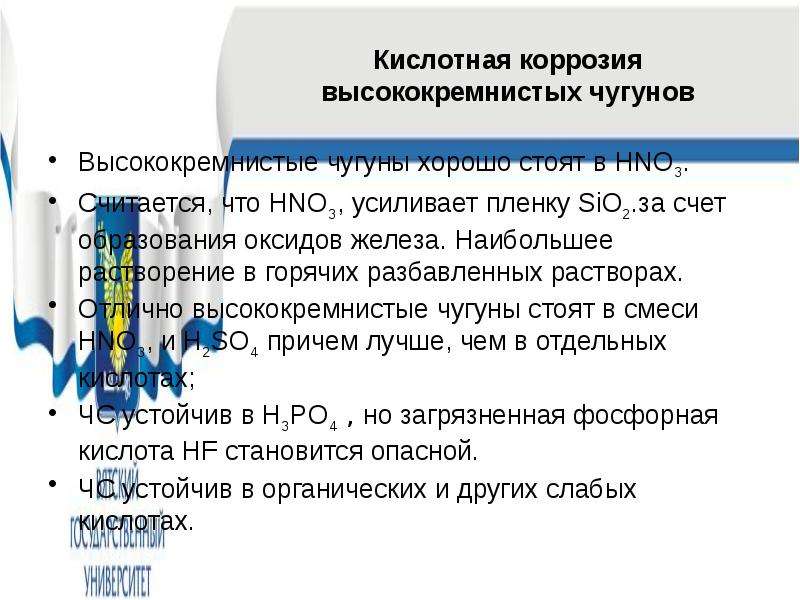

Кислотная коррозия высококремнистых чугунов Высококремнистые чугуны хорошо стоят в НNO3. Считается, что НNO3, усиливает пленку SiO2.за счет образования оксидов железа. Наибольшее растворение в горячих разбавленных растворах. Отлично высококремнистые чугуны стоят в смеси НNO3, и Н2SO4 причем лучше, чем в отдельных кислотах; ЧC устойчив в Н3РO4 , но загрязненная фосфорная кислота HF становится опасной. ЧС устойчив в органических и других слабых кислотах.

Слайд 18

Описание слайда:

Кислотная коррозия высококремнистых чугунов Высококремнистый чугун не устойчив: в HF, HCl, HBr, в сернистой кислоте Н2SO3 ; Неустойчивость всех видов кремнистых чугунов в сернистой кислоте не ясна. Для получения более устойчивого кремнистого чугуна в HCl в высококремнистые чугуны вводят дополнительно Мо в количестве 2-4% ЧС15М4; ЧС17М3. По теоретическим представления в таких сплавах пленка SiO2 получается более толстая и соляная кислота не способна ее разрушать. Чугуны с Мо получили название антихлоры.

Слайд 19

Описание слайда:

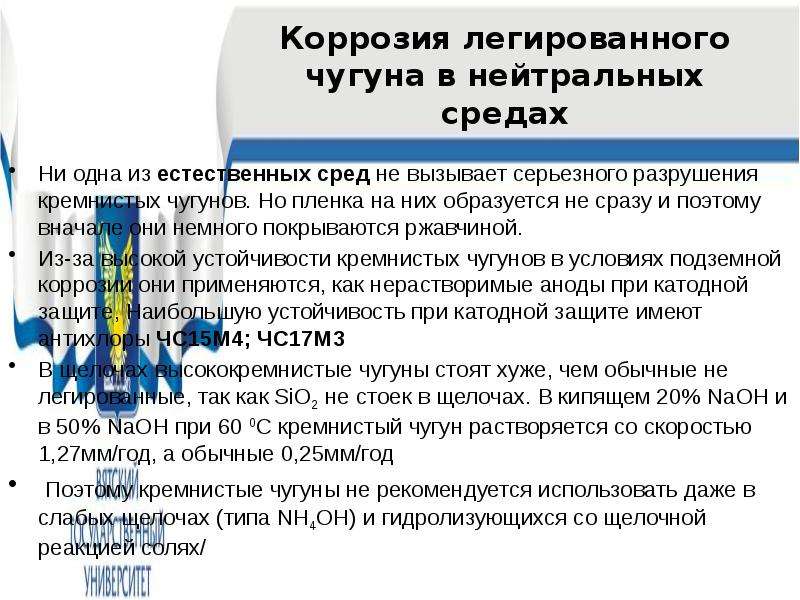

Коррозия легированного чугуна в нейтральных средах Ни одна из естественных сред не вызывает серьезного разрушения кремнистых чугунов. Но пленка на них образуется не сразу и поэтому вначале они немного покрываются ржавчиной. Из-за высокой устойчивости кремнистых чугунов в условиях подземной коррозии они применяются, как нерастворимые аноды при катодной защите, Наибольшую устойчивость при катодной защите имеют антихлоры ЧС15М4; ЧС17М3 В щелочах высококремнистые чугуны стоят хуже, чем обычные не легированные, так как SiO2 не стоек в щелочах. В кипящем 20% NaOH и в 50% NaOH при 60 0С кремнистый чугун растворяется со скоростью 1,27мм/год, а обычные 0,25мм/год Поэтому кремнистые чугуны не рекомендуется использовать даже в слабых щелочах (типа NH4OH) и гидролизующихся со щелочной реакцией солях/

Слайд 20

Описание слайда:

Коррозия легированного чугуна при высоких температурах Высокотемпературная устойчивость легированных чугунов достаточно высокая поэтому хромистые, алюминиевые, никелевые чугуны используются как жаростойкие и износостойкие материалы. Например, чугун ЧН15Д7 (нирезист) используется как немагнитный, жаростойкий коррозионно-стойкий и жаропрочный материал. Применяется в нефтяной и нефтехимической промышленности для труб конденсаторов, фиттингов, пропеллеров мешалок, компрессоров, фильтров и т.д.
