Слайд 1

Описание слайда:

Дефектоскопия Основные виды дефектоскопий

Слайд 2

Описание слайда:

Дефектоскопия Комплекс методов и средств неразрушающего контроля материалов и изделий с целью обнаружения дефектов. Включает в себя: разработку методов и аппаратуру (дефектоскопы и др.); составление методик контроля; обработку показаний дефектоскопов.

Слайд 3

Описание слайда:

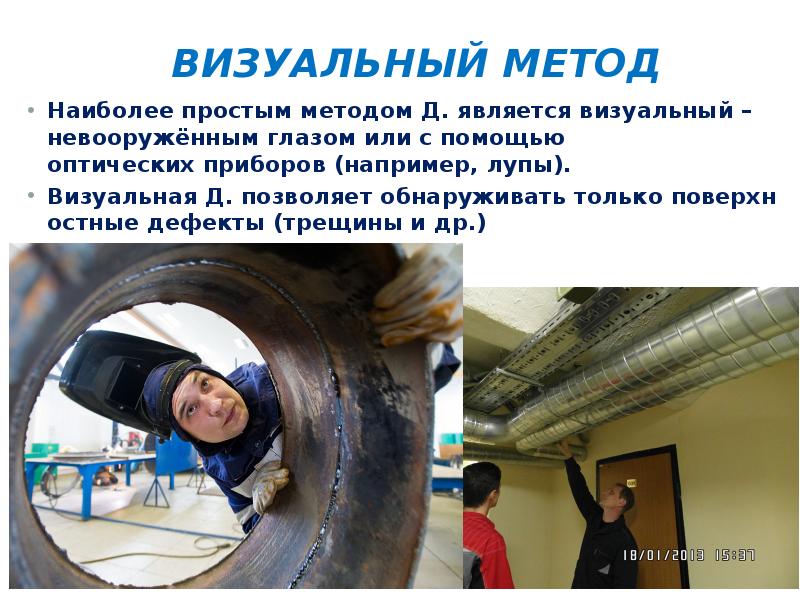

Визуальный метод Наиболее простым методом Д. является визуальный – невооружённым глазом или с помощью оптических приборов (например, лупы). Визуальная Д. позволяет обнаруживать только поверхностные дефекты (трещины и др.)

Слайд 4

Описание слайда:

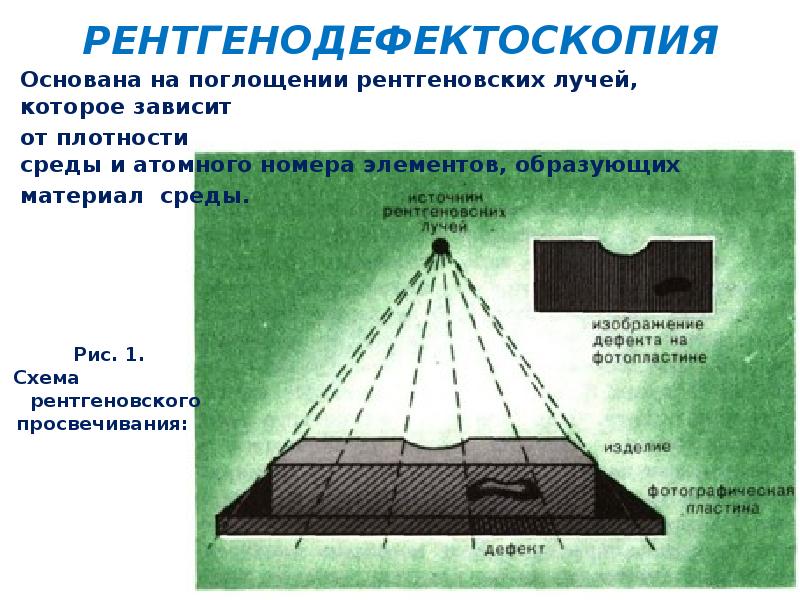

Рентгенодефектоскопия Основана на поглощении рентгеновских лучей, которое зависит от плотности среды и атомного номера элементов, образующих материал среды.

Слайд 5

Описание слайда:

Рентгенодефектоскопию применяют для определения раковин,грубых трещин, в литых и сварных стальных изделиях Рентгенодефектоскопию применяют для определения раковин,грубых трещин, в литых и сварных стальных изделиях толщиной до 80 мм и в изделиях из лёгких сплавов до 250 мм.

Слайд 6

Описание слайда:

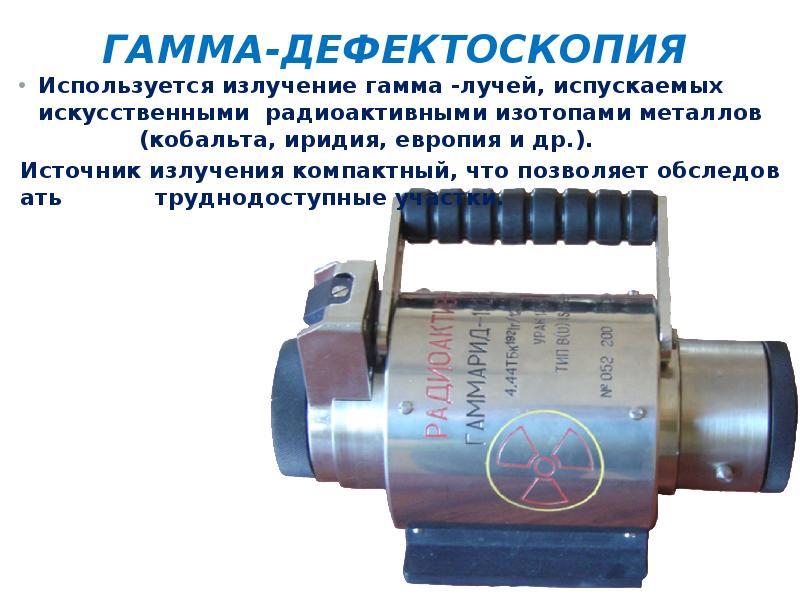

Гамма-дефектоскопия Используется излучение гамма -лучей, испускаемых искусственными радиоактивными изотопами металлов (кобальта, иридия, европия и др.). Источник излучения компактный, что позволяет обследовать труднодоступные участки.

Слайд 7

Описание слайда:

Кроме того, этим методом можно пользоваться, когда применение рентгенодефектоскопии затруднено (например, в полевых условиях). При работе с источниками рентгеновского и гамма-излучений должна быть обеспечена Кроме того, этим методом можно пользоваться, когда применение рентгенодефектоскопии затруднено (например, в полевых условиях). При работе с источниками рентгеновского и гамма-излучений должна быть обеспечена биологическая защита.

Слайд 8

Описание слайда:

Магнитная Дефектоскопия При намагничивании изделия порошок оседает в местах расположения дефектов (метод магнитного порошка). Методом магнитного порошка можно обнаружить трещины и др. дефекты на глубине до 2 мм (рис. 2).

Слайд 9

Описание слайда:

Магнитографический метод Эксплуатирует принцип магнитного рассеивания, для которого используют намагничивание дефектов. Магнитографическим методом контролируют главным образом сварные швы трубопроводов толщиной до 20 мм и обнаруживают трещины и непровар.

Слайд 10

Описание слайда:

Ультразвуковая Дефектоскопия Нарушения сплошности или однородности среды влияют на распространение упругих волн в изделии или на режим колебаний изделий.

Слайд 11

Описание слайда:

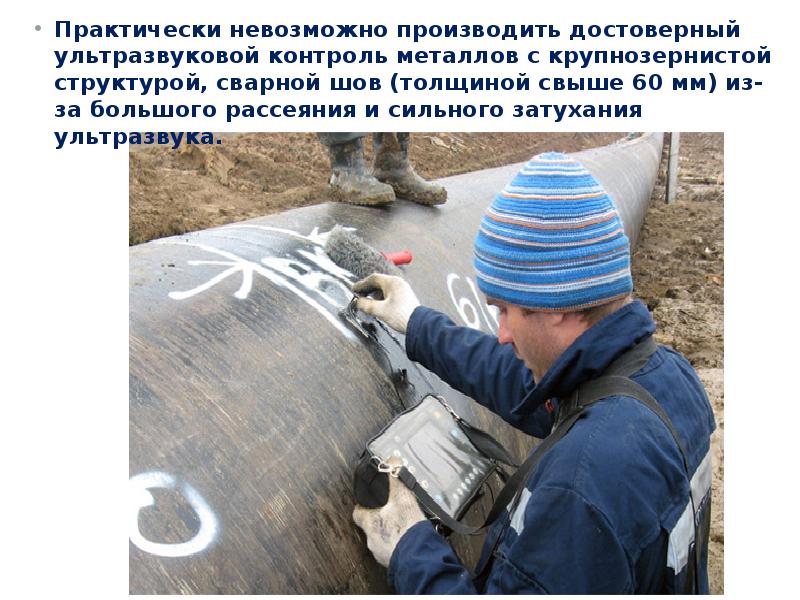

Практически невозможно производить достоверный ультразвуковой контроль металлов с крупнозернистой структурой, сварной шов (толщиной свыше 60 мм) из-за большого рассеяния и сильного затухания ультразвука. Практически невозможно производить достоверный ультразвуковой контроль металлов с крупнозернистой структурой, сварной шов (толщиной свыше 60 мм) из-за большого рассеяния и сильного затухания ультразвука.

Слайд 12

Описание слайда:

Метод магнитной памяти металла (новые направления в дефектоскопии) Основная задача метода МПМ – определение на объекте контроля наиболее опасных участков и узлов, характеризующихся зонами КН.

Слайд 13

Описание слайда:

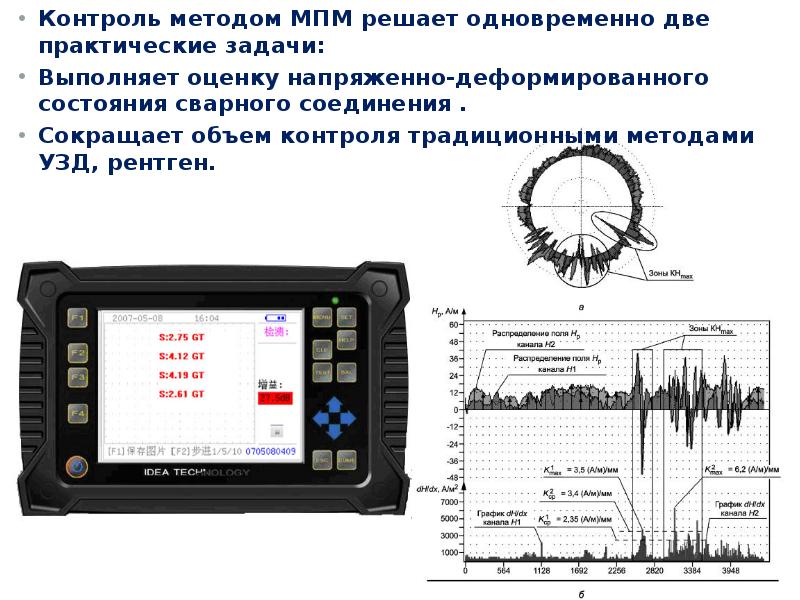

Контроль методом МПМ решает одновременно две практические задачи: Контроль методом МПМ решает одновременно две практические задачи: Выполняет оценку напряженно-деформированного состояния сварного соединения . Сокращает объем контроля традиционными методами УЗД, рентген.

Слайд 14

Описание слайда:

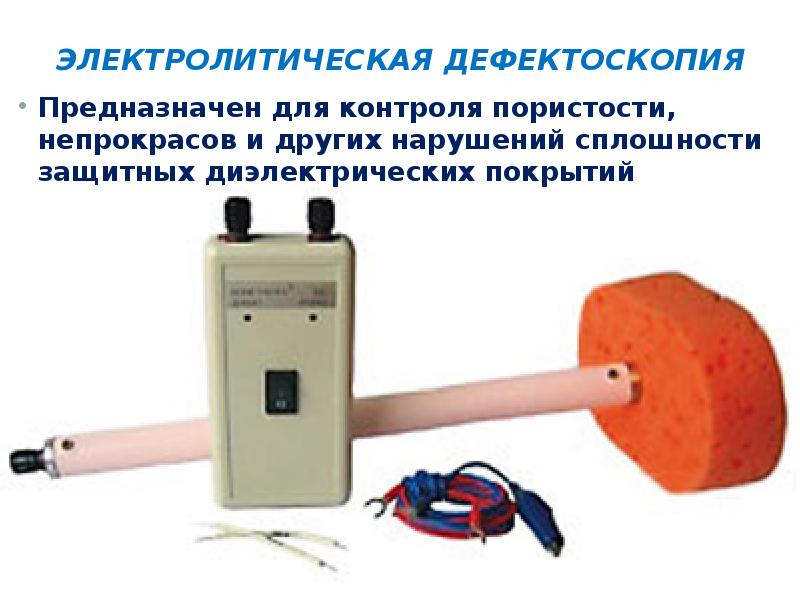

Электролитическая дефектоскопия Предназначен для контроля пористости, непрокрасов и других нарушений сплошности защитных диэлектрических покрытий металлических изделий.

Слайд 15

Описание слайда:

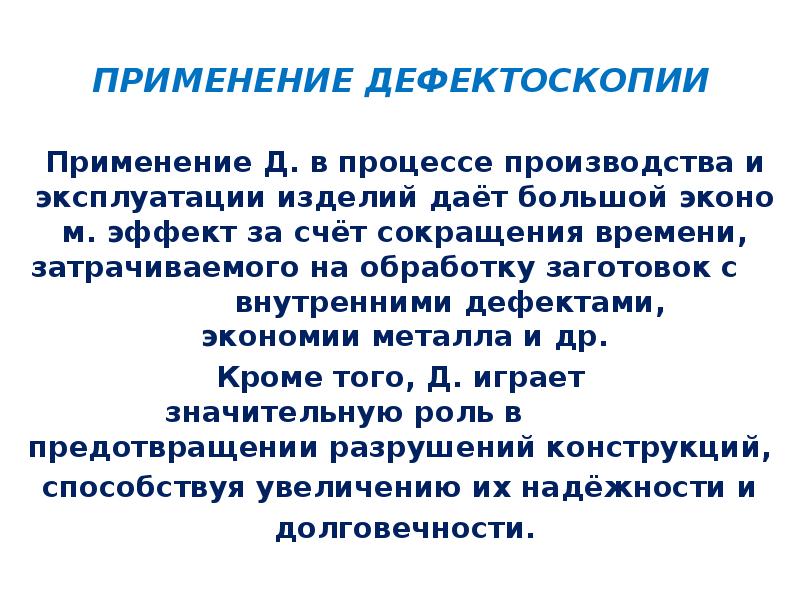

Применение Дефектоскопии Применение Д. в процессе производства и эксплуатации изделий даёт большой эконом. эффект за счёт сокращения времени, затрачиваемого на обработку заготовок с внутренними дефектами, экономии металла и др. Кроме того, Д. играет значительную роль в предотвращении разрушений конструкций, способствуя увеличению их надёжности и долговечности.
