Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

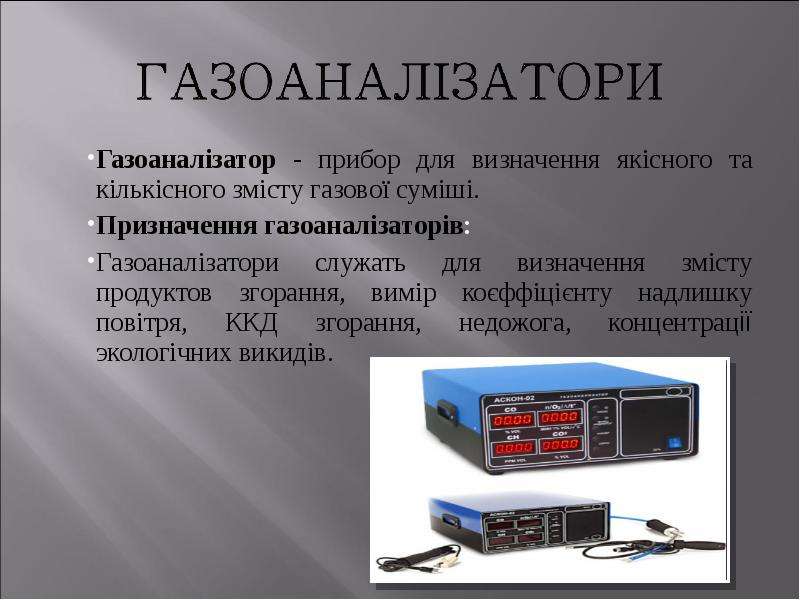

Газоаналізатор - прибор для визначення якісного та кількісного змісту газової суміші. Газоаналізатор - прибор для визначення якісного та кількісного змісту газової суміші. Призначення газоаналізаторів: Газоаналізатори служать для визначення змісту продуктов згорання, вимір коєффіцієнту надлишку повітря, ККД згорання, недожога, концентрації экологічних викидів.

Слайд 3

Описание слайда:

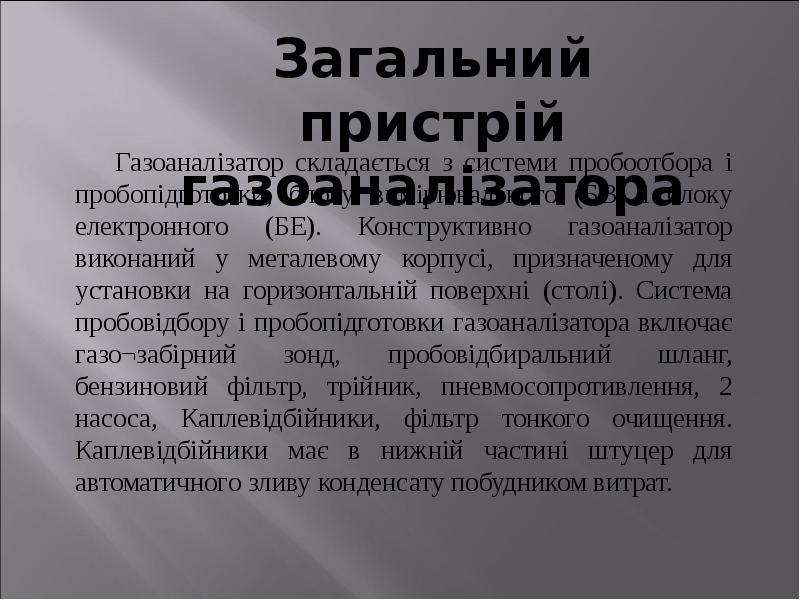

Газоаналізатор складається з системи пробоотбора і пробопідготовки, блоку вимірювального (БВ) і блоку електронного (БЕ). Конструктивно газоаналізатор виконаний у металевому корпусі, призначеному для установки на горизонтальній поверхні (столі). Система пробовідбору і пробопідготовки газоаналізатора включає газо¬забірний зонд, пробовідбиральний шланг, бензиновий фільтр, трійник, пневмосопротивлення, 2 насоса, Каплевідбійники, фільтр тонкого очищення. Каплевідбійники має в нижній частині штуцер для автоматичного зливу конденсату побудником витрат.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

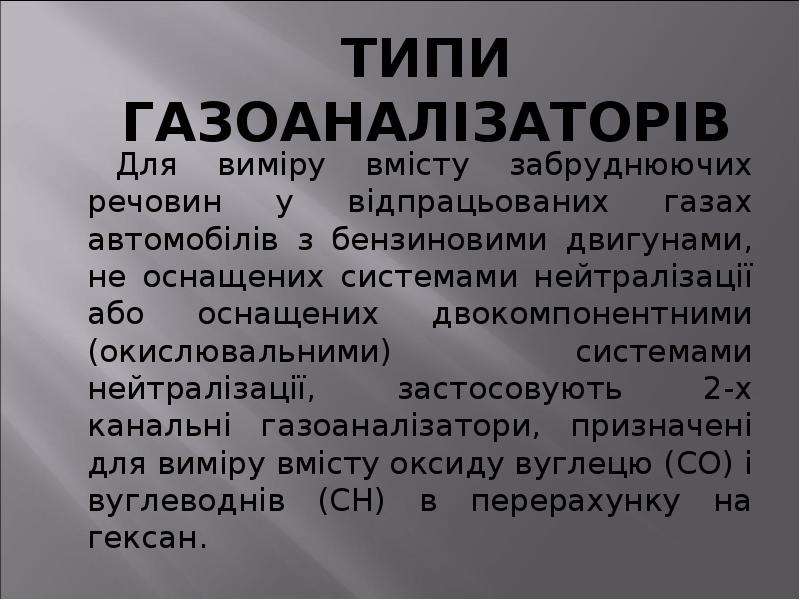

Для виміру вмісту забруднюючих речовин у відпрацьованих газах автомобілів з бензиновими двигунами, не оснащених системами нейтралізації або оснащених двокомпонентними (окислювальними) системами нейтралізації, застосовують 2-х канальні газоаналізатори, призначені для виміру вмісту оксиду вуглецю (СО) і вуглеводнів (СН) в перерахунку на гексан.

Слайд 6

Описание слайда:

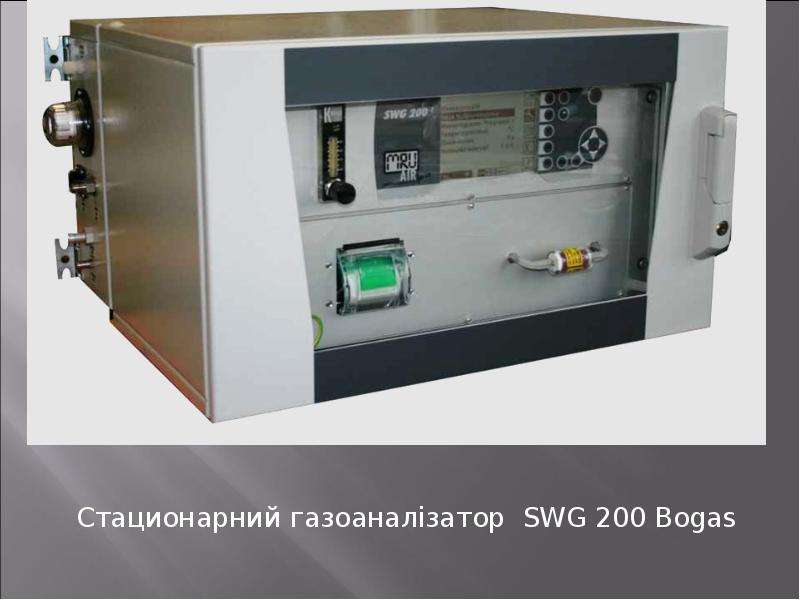

Стационарний газоаналізатор SWG 200 Bogas

Слайд 7

Описание слайда:

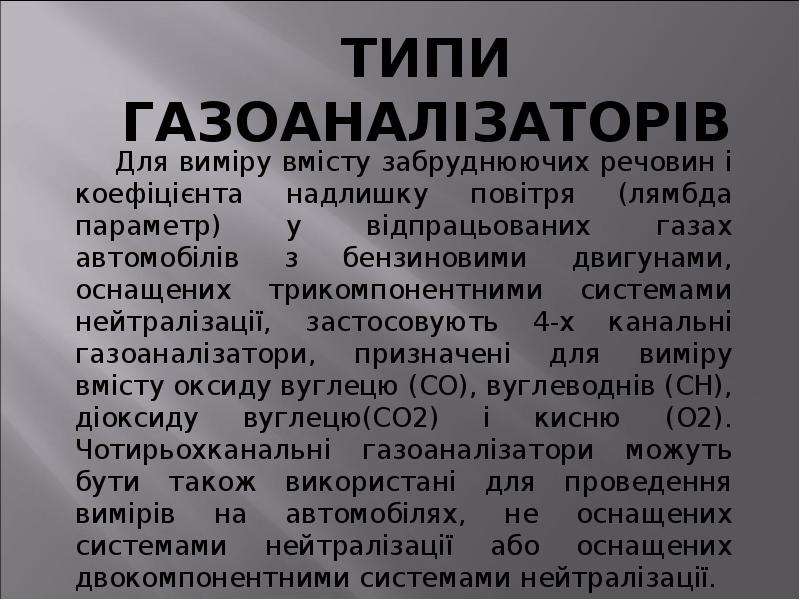

Для виміру вмісту забруднюючих речовин і коефіцієнта надлишку повітря (лямбда параметр) у відпрацьованих газах автомобілів з бензиновими двигунами, оснащених трикомпонентними системами нейтралізації, застосовують 4-х канальні газоаналізатори, призначені для виміру вмісту оксиду вуглецю (СО), вуглеводнів (СН), діоксиду вуглецю(СО2) і кисню (О2). Чотирьохканальні газоаналізатори можуть бути також використані для проведення вимірів на автомобілях, не оснащених системами нейтралізації або оснащених двокомпонентними системами нейтралізації.

Слайд 8

Описание слайда:

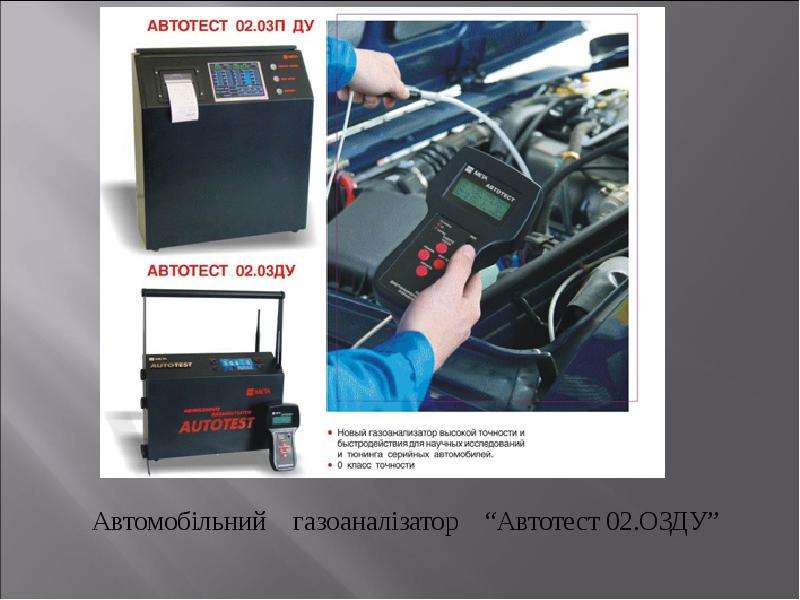

Автомобільний газоаналізатор “Автотест 02.ОЗДУ”

Слайд 9

Описание слайда:

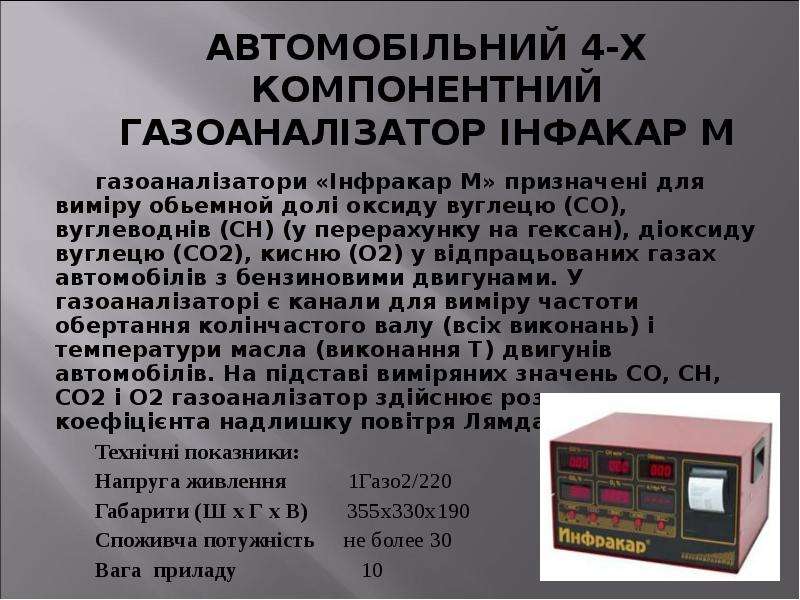

газоаналізатори «Інфракар М» призначені для виміру обьемной долі оксиду вуглецю (СО), вуглеводнів (CН) (у перерахунку на гексан), діоксиду вуглецю (СО2), кисню (О2) у відпрацьованих газах автомобілів з бензиновими двигунами. У газоаналізаторі є канали для виміру частоти обертання колінчастого валу (всіх виконань) і температури масла (виконання Т) двигунів автомобілів. На підставі виміряних значень СО, СН, СО2 і О2 газоаналізатор здійснює розрахунок коефіцієнта надлишку повітря Лямда. Технічні показники: Напруга живлення 1Газо2/220 Габарити (Ш х Г х В) 355х330х190 Споживча потужність не более 30 Вага приладу 10

Слайд 10

Описание слайда:

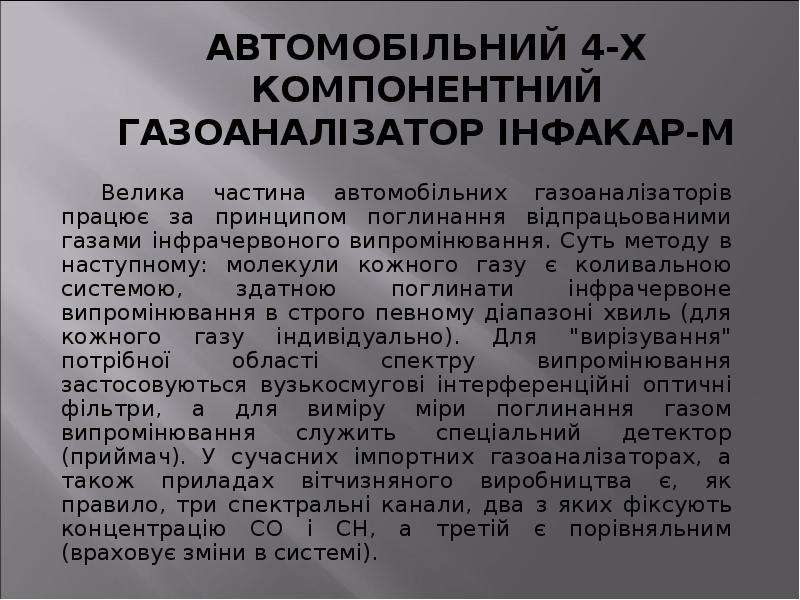

Велика частина автомобільних газоаналізаторів працює за принципом поглинання відпрацьованими газами інфрачервоного випромінювання. Суть методу в наступному: молекули кожного газу є коливальною системою, здатною поглинати інфрачервоне випромінювання в строго певному діапазоні хвиль (для кожного газу індивідуально). Для "вирізування" потрібної області спектру випромінювання застосовуються вузькосмугові інтерференційні оптичні фільтри, а для виміру міри поглинання газом випромінювання служить спеціальний детектор (приймач). У сучасних імпортних газоаналізаторах, а також приладах вітчизняного виробництва є, як правило, три спектральні канали, два з яких фіксують концентрацію СО і СН, а третій є порівняльним (враховує зміни в системі).

Слайд 11

Описание слайда:

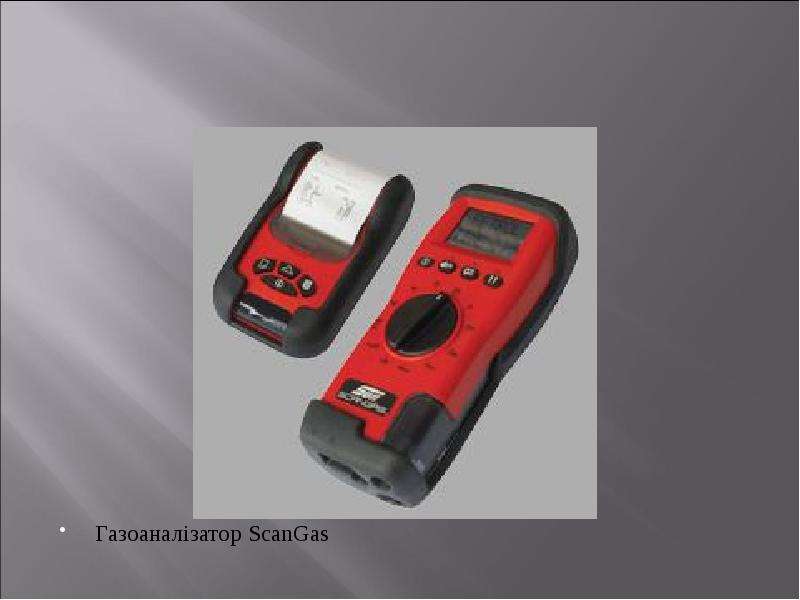

Газоаналізатор ScanGas

Слайд 12

Описание слайда:

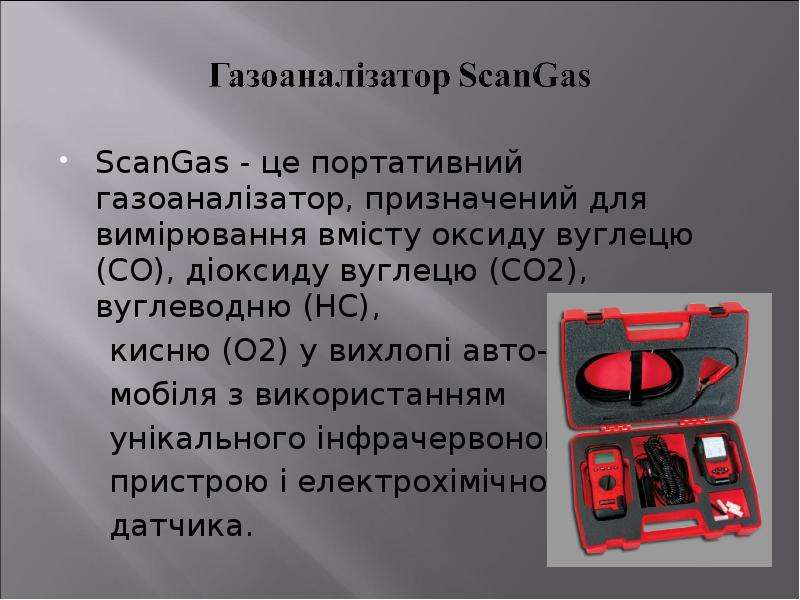

ScanGas - це портативний газоаналізатор, призначений для вимірювання вмісту оксиду вуглецю (CO), діоксиду вуглецю (СО2), вуглеводню (НС), ScanGas - це портативний газоаналізатор, призначений для вимірювання вмісту оксиду вуглецю (CO), діоксиду вуглецю (СО2), вуглеводню (НС), кисню (O2) у вихлопі авто- мобіля з використанням унікального інфрачервоного пристрою і електрохімічного датчика.

Слайд 13

Описание слайда:

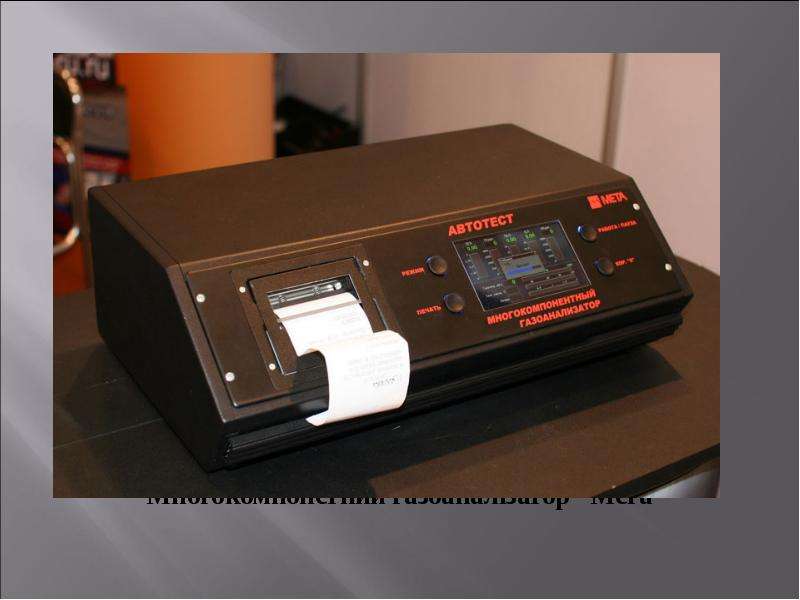

Многокомпонетний газоаналізатор “Мега”

Слайд 14

Описание слайда:

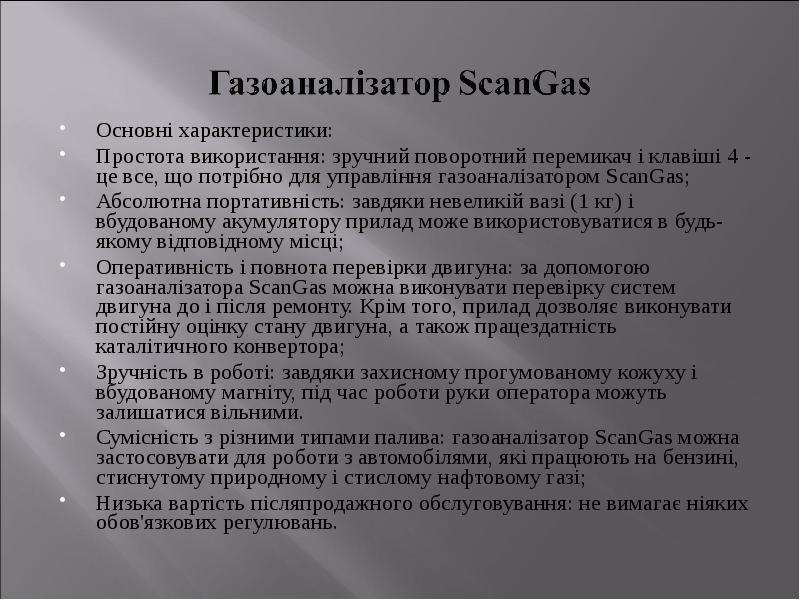

Основні характеристики: Основні характеристики: Простота використання: зручний поворотний перемикач і клавіші 4 - це все, що потрібно для управління газоаналізатором ScanGas; Абсолютна портативність: завдяки невеликій вазі (1 кг) і вбудованому акумулятору прилад може використовуватися в будь-якому відповідному місці; Оперативність і повнота перевірки двигуна: за допомогою газоаналізатора ScanGas можна виконувати перевірку систем двигуна до і після ремонту. Крім того, прилад дозволяє виконувати постійну оцінку стану двигуна, а також працездатність каталітичного конвертора; Зручність в роботі: завдяки захисному прогумованому кожуху і вбудованому магніту, під час роботи руки оператора можуть залишатися вільними. Сумісність з різними типами палива: газоаналізатор ScanGas можна застосовувати для роботи з автомобілями, які працюють на бензині, стиснутому природному і стислому нафтовому газі; Низька вартість післяпродажного обслуговування: не вимагає ніяких обов'язкових регулювань.

Слайд 15

Описание слайда:

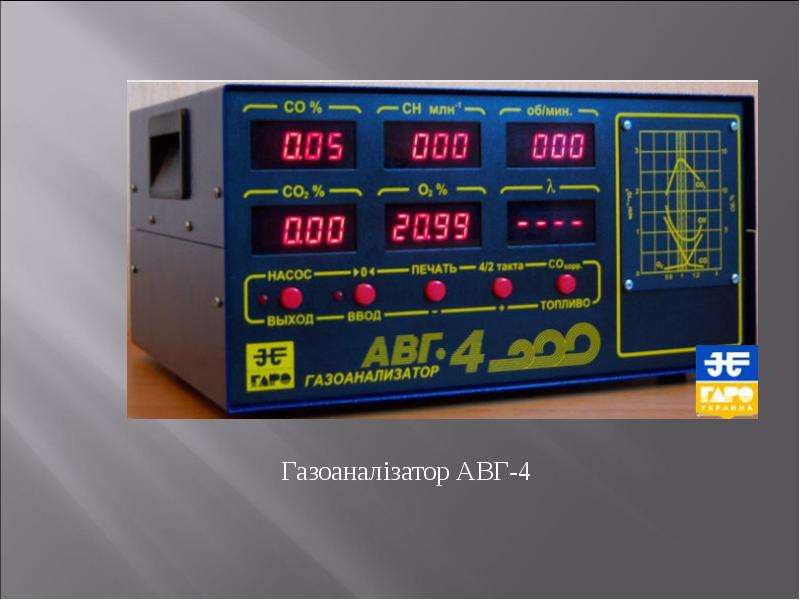

Газоаналізатор АВГ-4

Слайд 16

Описание слайда:

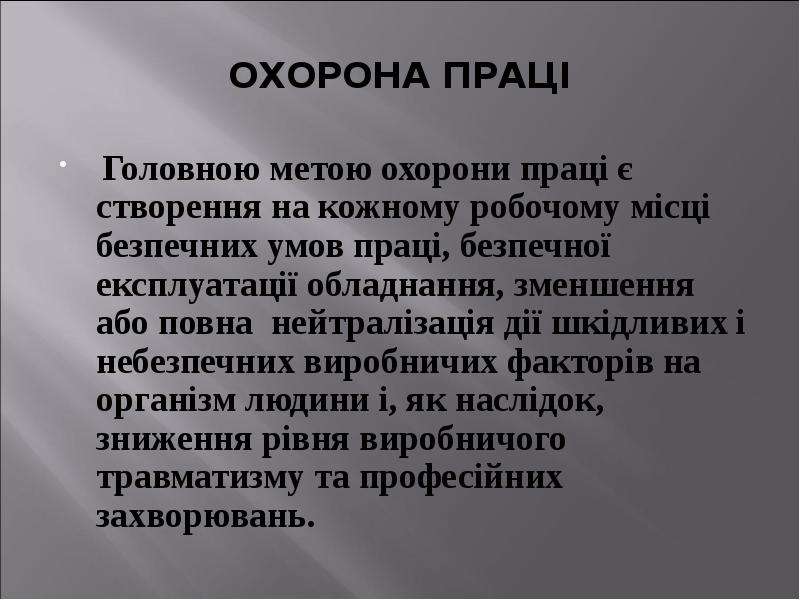

ОХОРОНА ПРАЦІ Головною метою охорони праці є створення на кожному робочому місці безпечних умов праці, безпечної експлуатації обладнання, зменшення або повна нейтралізація дії шкідливих і небезпечних виробничих факторів на організм людини і, як наслідок, зниження рівня виробничого травматизму та професійних захворювань.
