Слайд 1

Описание слайда:

Диаграммы взаимодействия (диаграммы последовательности, диаграммы кооперации)

Слайд 2

Описание слайда:

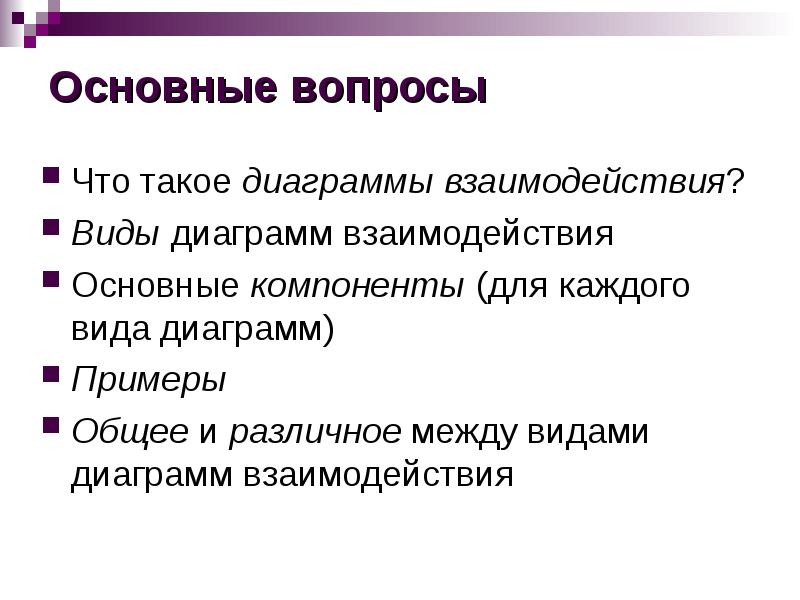

Основные вопросы Что такое диаграммы взаимодействия? Виды диаграмм взаимодействия Основные компоненты (для каждого вида диаграмм) Примеры Общее и различное между видами диаграмм взаимодействия

Слайд 3

Описание слайда:

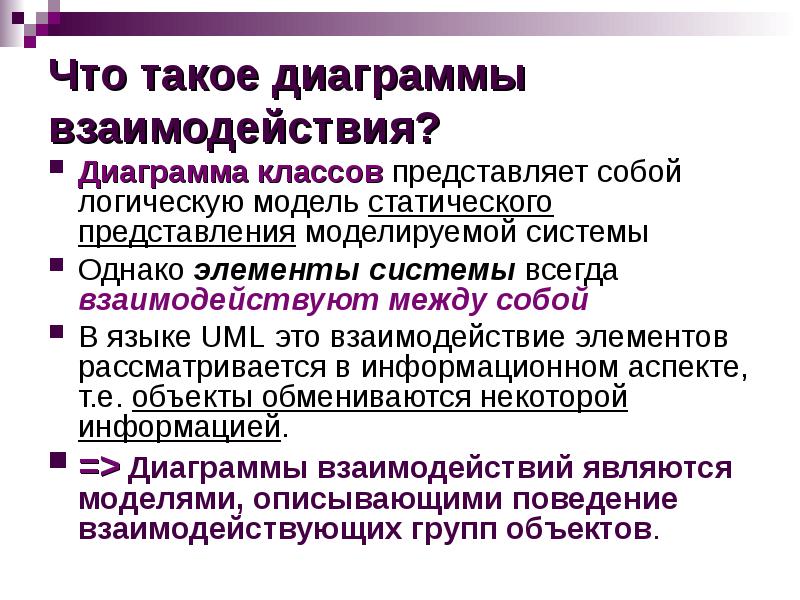

Что такое диаграммы взаимодействия? Диаграмма классов представляет собой логическую модель статического представления моделируемой системы Однако элементы системы всегда взаимодействуют между собой В языке UML это взаимодействие элементов рассматривается в информационном аспекте, т.е. объекты обмениваются некоторой информацией. => Диаграммы взаимодействий являются моделями, описывающими поведение взаимодействующих групп объектов.

Слайд 4

Описание слайда:

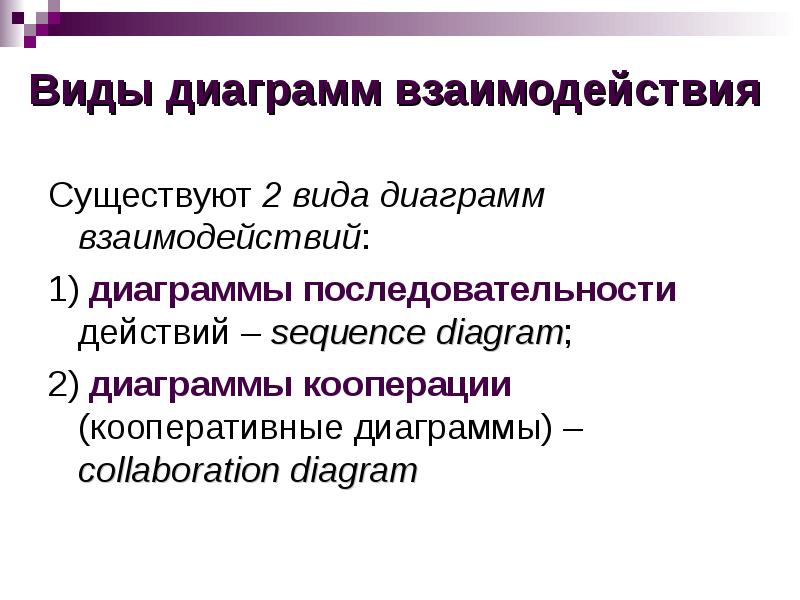

Виды диаграмм взаимодействия Существуют 2 вида диаграмм взаимодействий: 1) диаграммы последовательности действий – sequence diagram; 2) диаграммы кооперации (кооперативные диаграммы) – collaboration diagram

Слайд 5

Описание слайда:

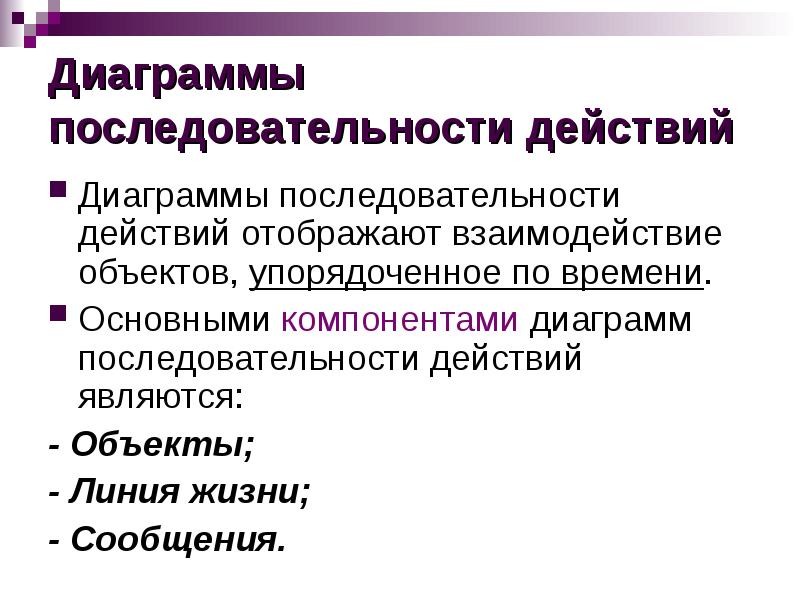

Диаграммы последовательности действий Диаграммы последовательности действий отображают взаимодействие объектов, упорядоченное по времени. Основными компонентами диаграмм последовательности действий являются: - Объекты; - Линия жизни; - Сообщения.

Слайд 6

Описание слайда:

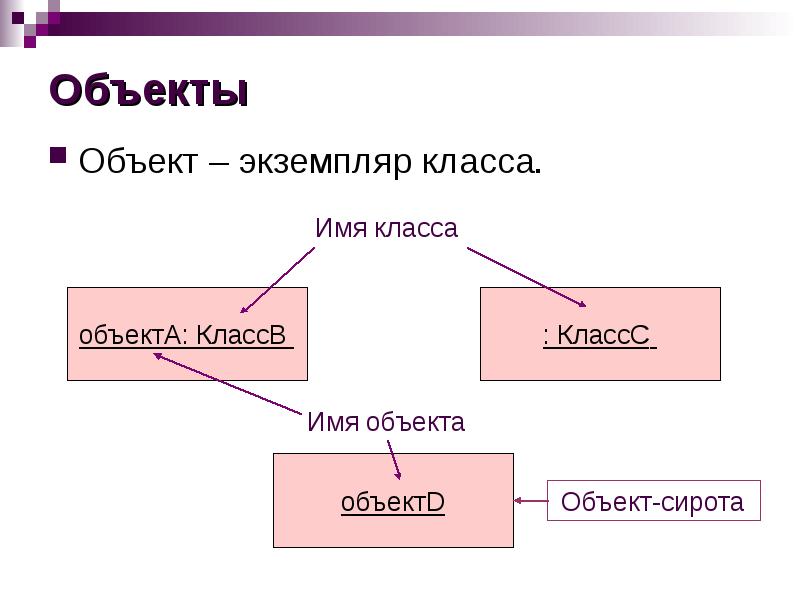

Объекты Объект – экземпляр класса.

Слайд 7

Описание слайда:

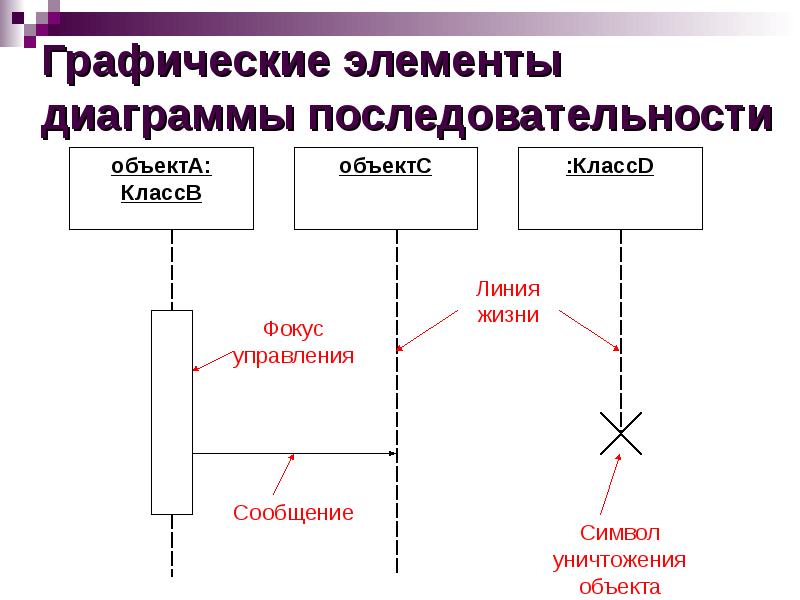

Графические элементы диаграммы последовательности

Слайд 8

Описание слайда:

Линия жизни и фокус управления

Слайд 9

Описание слайда:

Сообщение Представляет собой законченный фрагмент информации, который отправляется одним объектом другому; Прием сообщения инициирует выполнение определенных действий; 3 разновидности сообщений:

Слайд 10

Описание слайда:

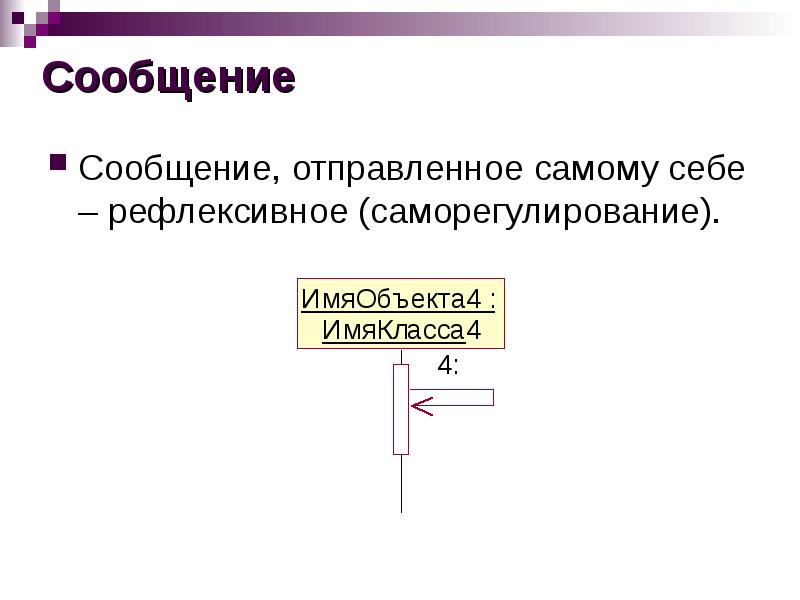

Сообщение Сообщение, отправленное самому себе – рефлексивное (саморегулирование).

Слайд 11

Описание слайда:

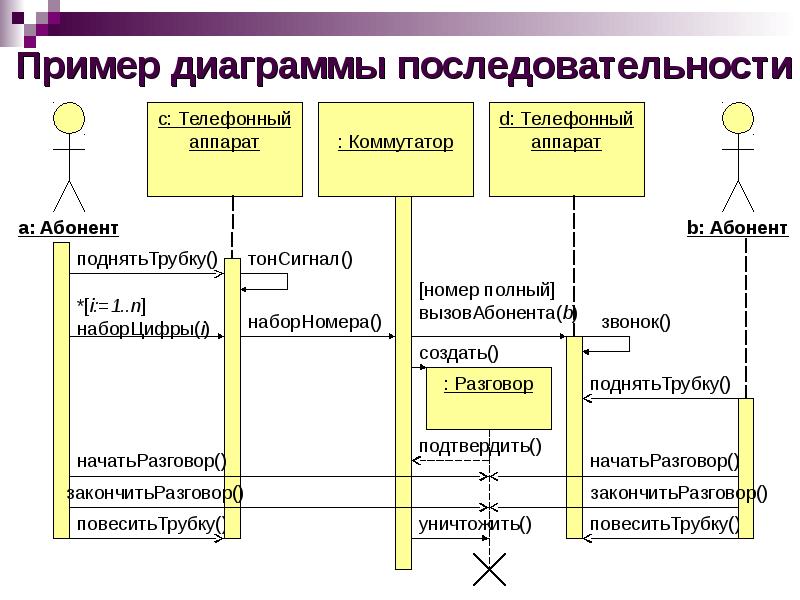

Пример диаграммы последовательности

Слайд 12

Описание слайда:

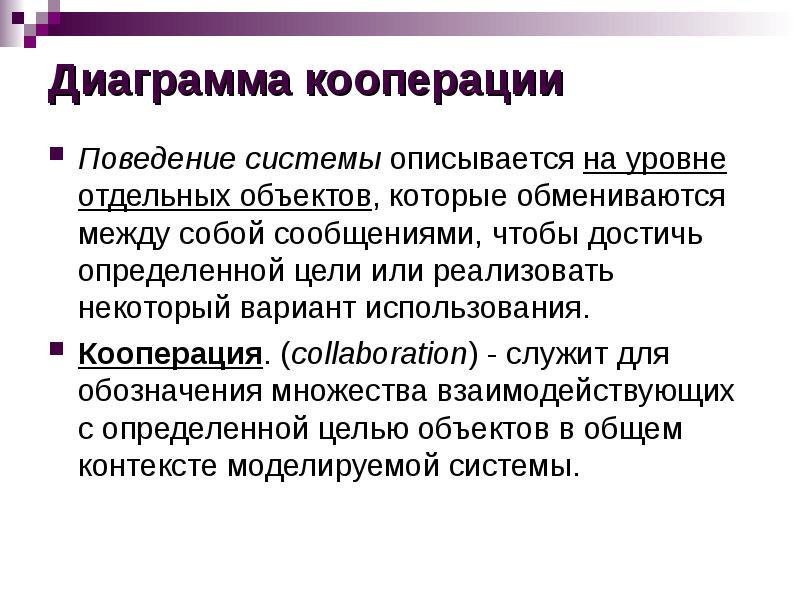

Диаграмма кооперации Поведение системы описывается на уровне отдельных объектов, которые обмениваются между собой сообщениями, чтобы достичь определенной цели или реализовать некоторый вариант использования. Кооперация. (collaboration) - служит для обозначения множества взаимодействующих с определенной целью объектов в общем контексте моделируемой системы.

Слайд 13

Описание слайда:

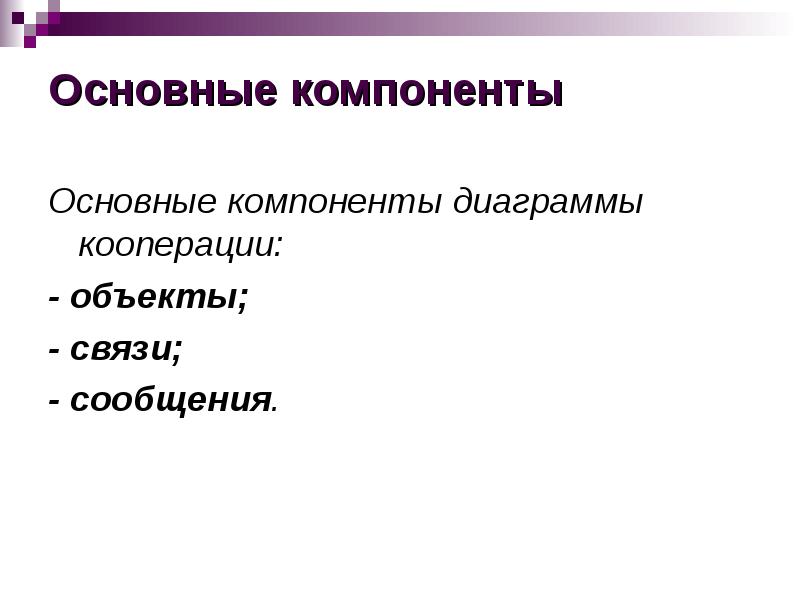

Основные компоненты Основные компоненты диаграммы кооперации: - объекты; - связи; - сообщения.

Слайд 14

Описание слайда:

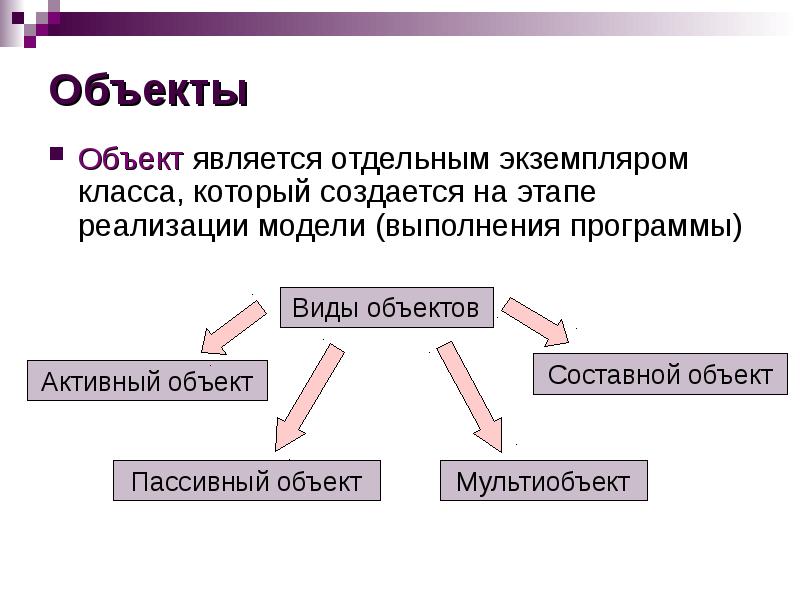

Объекты Объект является отдельным экземпляром класса, который создается на этапе реализации модели (выполнения программы)

Слайд 15

Описание слайда:

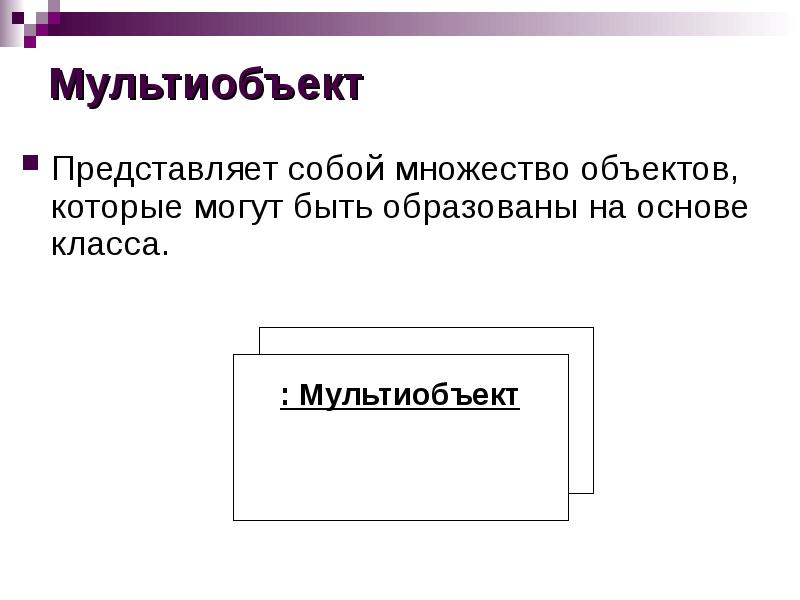

Мультиобъект Представляет собой множество объектов, которые могут быть образованы на основе класса.

Слайд 16

Описание слайда:

Активный объект В контексте языка UML объекты делятся на активные и пассивные. Активный объект имеет свой собственный поток управления и может инициировать деятельность по управлению другими объектами.

Слайд 17

Описание слайда:

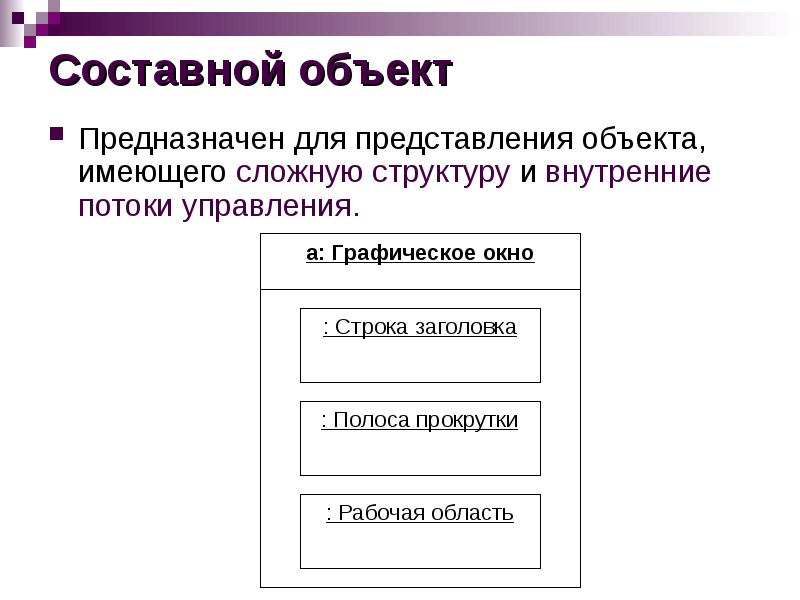

Составной объект Предназначен для представления объекта, имеющего сложную структуру и внутренние потоки управления.

Слайд 18

Описание слайда:

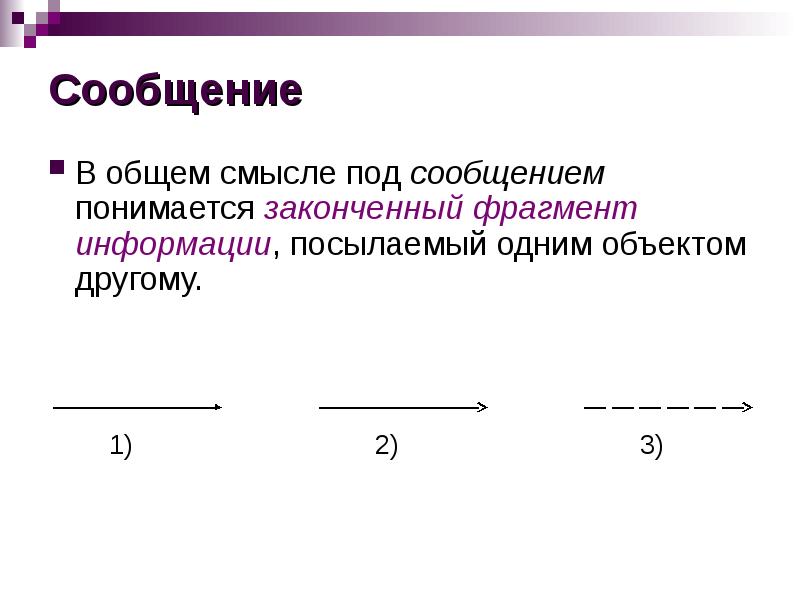

Сообщение В общем смысле под сообщением понимается законченный фрагмент информации, посылаемый одним объектом другому.

Слайд 19

Описание слайда:

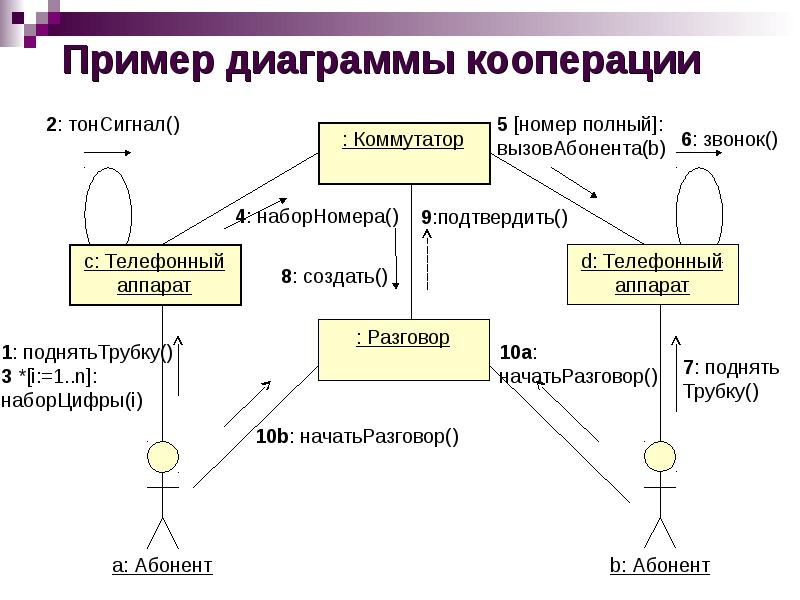

Пример диаграммы кооперации

Слайд 20

Описание слайда:

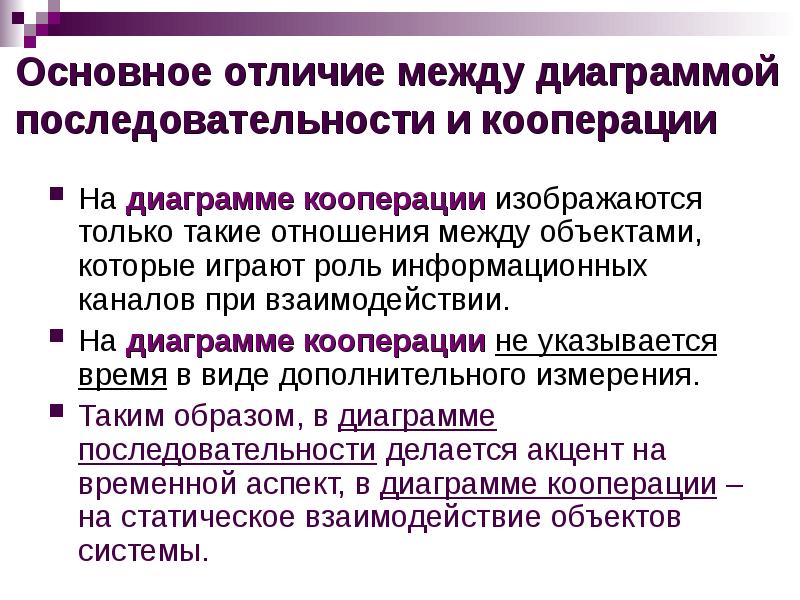

Основное отличие между диаграммой последовательности и кооперации На диаграмме кооперации изображаются только такие отношения между объектами, которые играют роль информационных каналов при взаимодействии. На диаграмме кооперации не указывается время в виде дополнительного измерения. Таким образом, в диаграмме последовательности делается акцент на временной аспект, в диаграмме кооперации – на статическое взаимодействие объектов системы.

Слайд 21

Описание слайда:

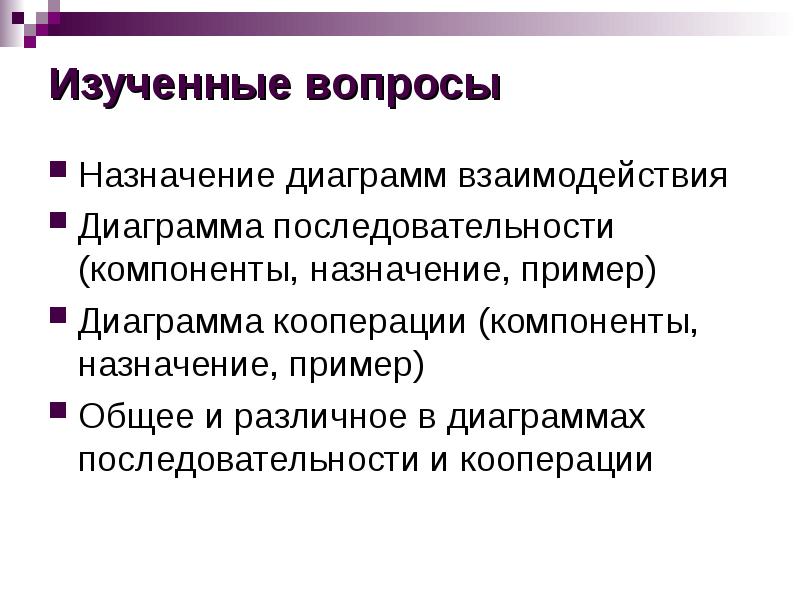

Изученные вопросы Назначение диаграмм взаимодействия Диаграмма последовательности (компоненты, назначение, пример) Диаграмма кооперации (компоненты, назначение, пример) Общее и различное в диаграммах последовательности и кооперации
