Теория дуги переменного тока

Слайд 2

Описание слайда:

При прохождении тока через нуль и погасании при этом дуги проводящий канал не пропадает и существует достаточно длительное время. При зажигании дуги сначала появляется отрицательное, а затем положительное пламя, которое встречается в середине промежутка. По мере роста мгновенного значения тока положительное пламя отступает к аноду, но дуга чаще всего горит не на анод, а на плазму вблизи анода, которая анодной струей как бы поднята над положительным электродом.

Слайд 3

Описание слайда:

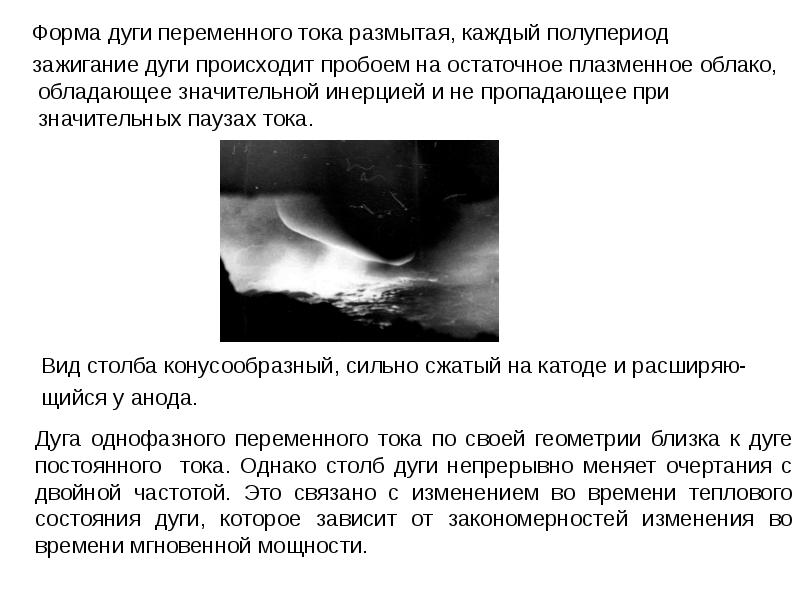

Форма дуги переменного тока размытая, каждый полупериод зажигание дуги происходит пробоем на остаточное плазменное облако, обладающее значительной инерцией и не пропадающее при значительных паузах тока.

Слайд 4

Описание слайда:

Влияние инерционности дуги на амплитуду колебаний температуры (1) и угол сдвига температуры относительно мгновенной мощности (2)

Слайд 5

Описание слайда:

Условие стабильного горения дуги переменного тока При переходе тока через нуль и изменении его полярности дуга повторно загорится, если напряжение на межэлектродном промежутке превысит напряжение зажигания, которое определяется остаточной степенью ионизации промежутка при погасании дуги.

Слайд 6

Описание слайда:

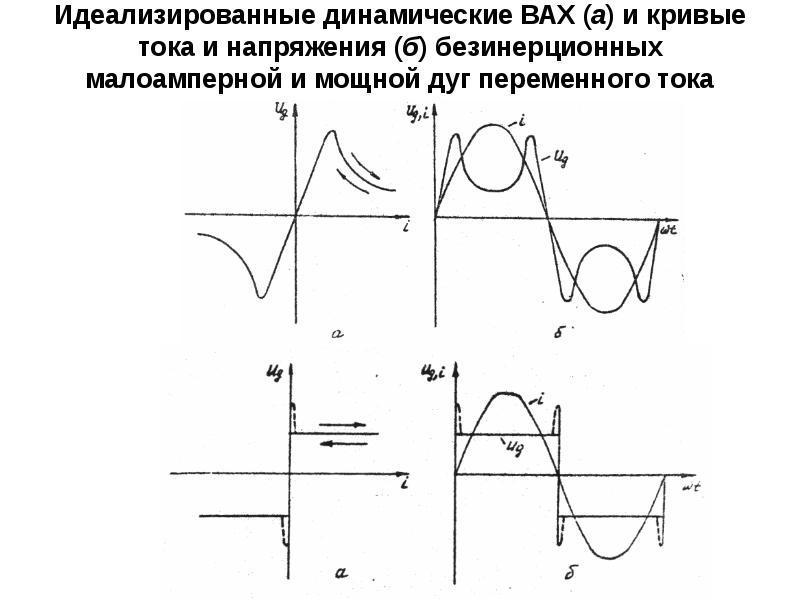

Идеализированные динамические ВАХ (а) и кривые тока и напряжения (б) безинерционных малоамперной и мощной дуг переменного тока

Слайд 7

Описание слайда:

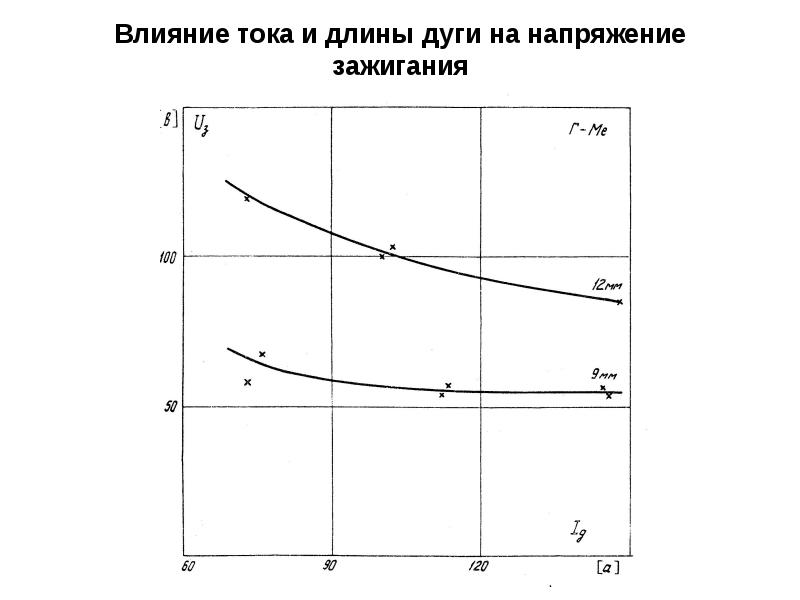

Влияние тока и длины дуги на напряжение зажигания

Слайд 8

Описание слайда:

Динамическая ВАХ мощной ДСП

Слайд 9

Описание слайда:

Динамические ВАХ дуги переменного тока в дуговой печи в начале периода расплавления (а), после проплавления колодцев (б) и в конце периода жидкого металла (в)
