Дуга постоянного тока - презентация, доклад, проект скачать

Нажмите для полного просмотра!

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Дуга постоянного тока. Доклад-сообщение содержит 22 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

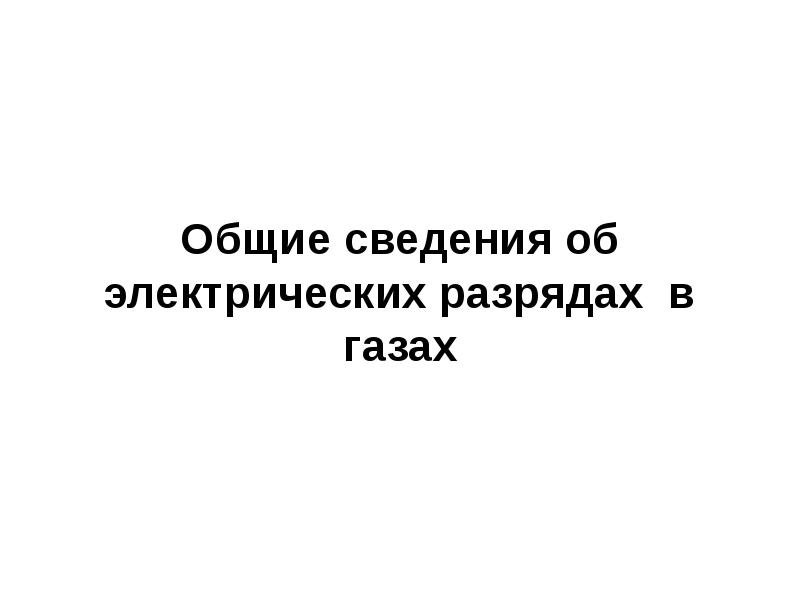

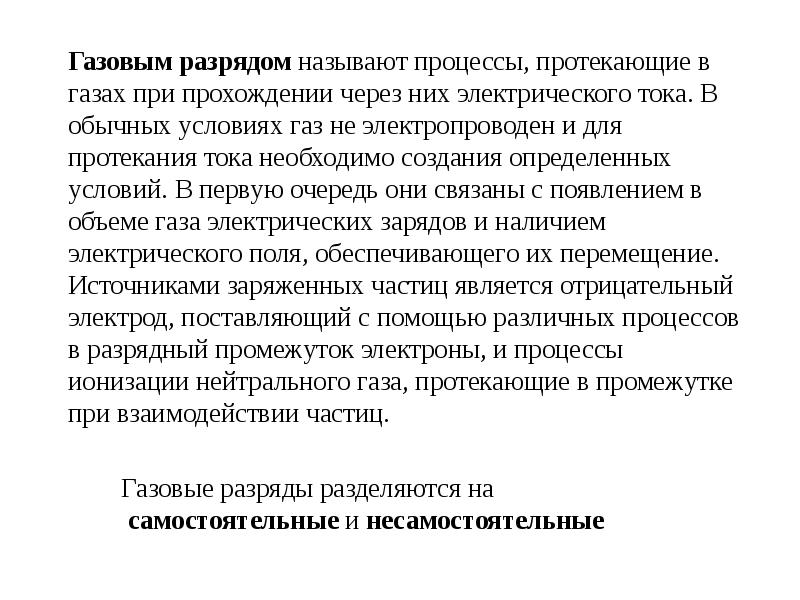

Общие сведения об электрических разрядах в газах

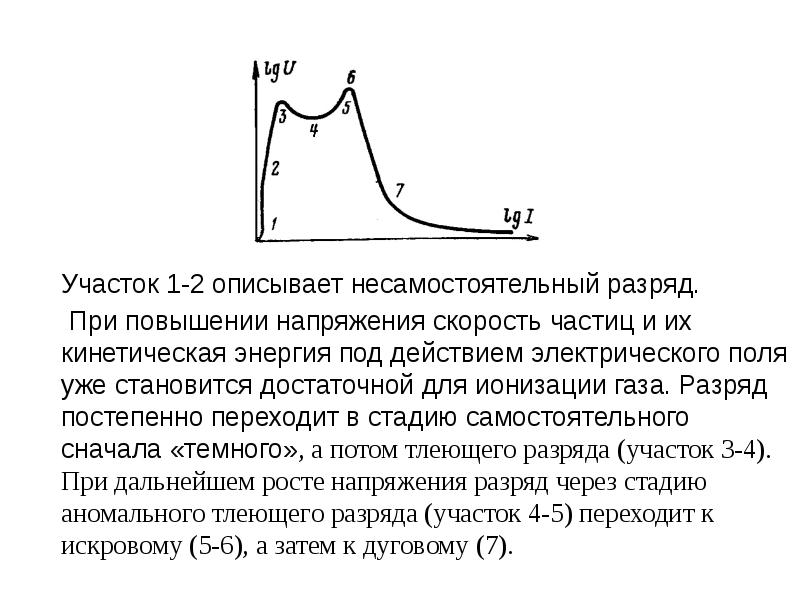

Слайд 2

Описание слайда:

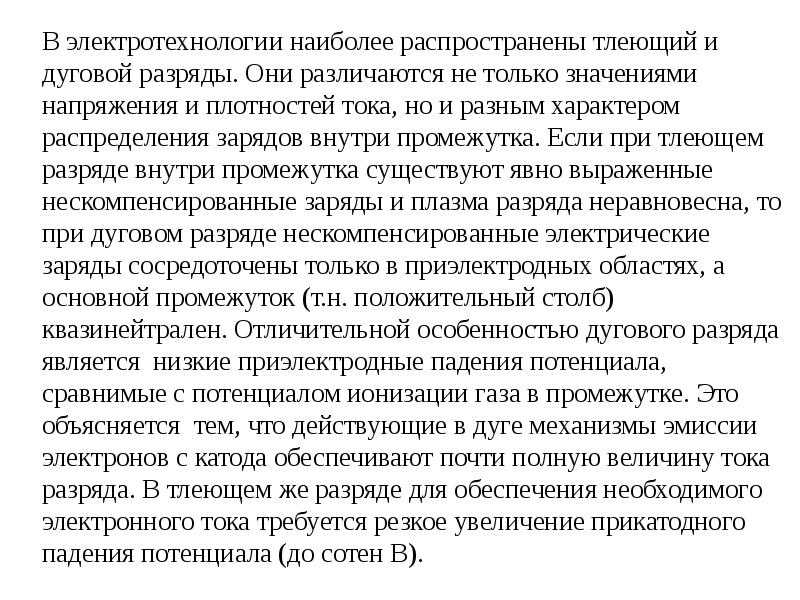

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

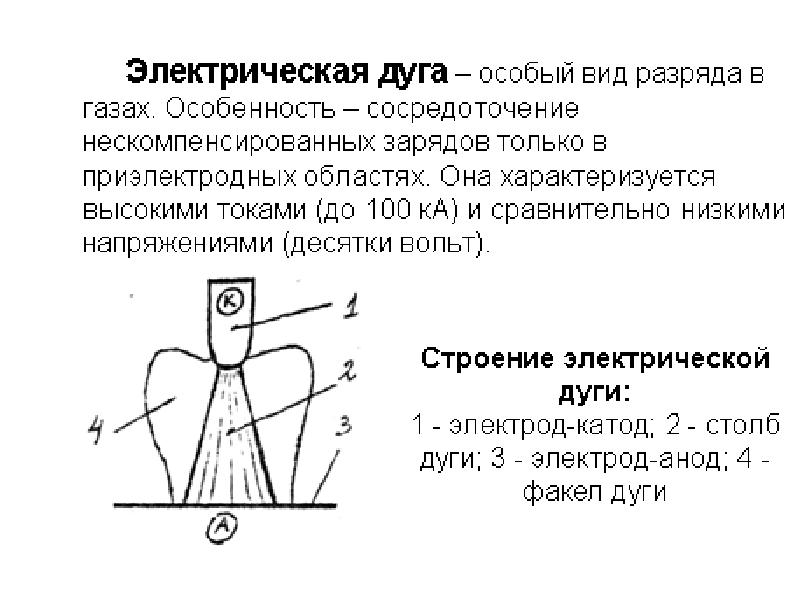

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

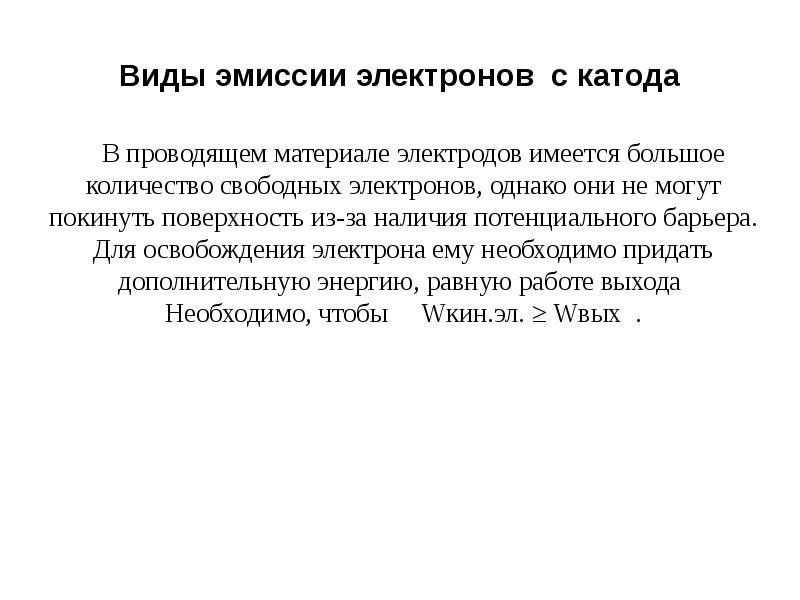

Виды эмиссии электронов с катода

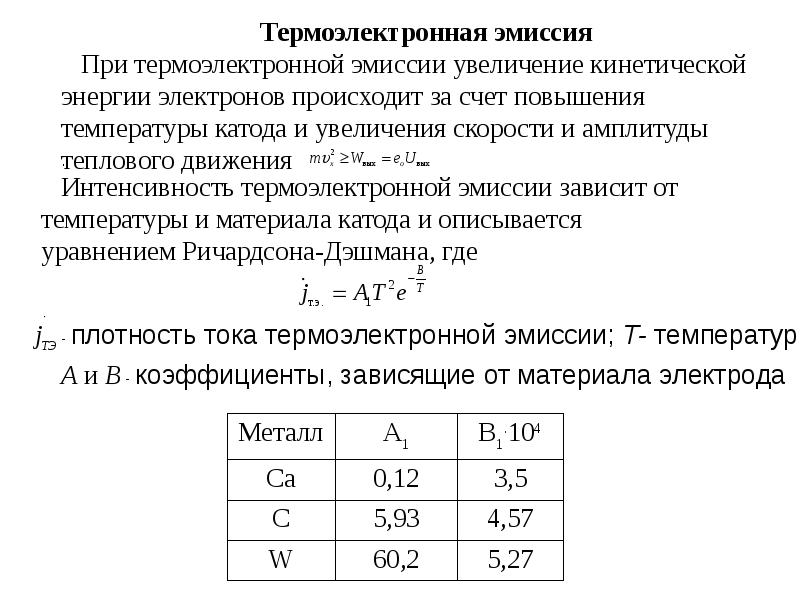

Слайд 8

Описание слайда:

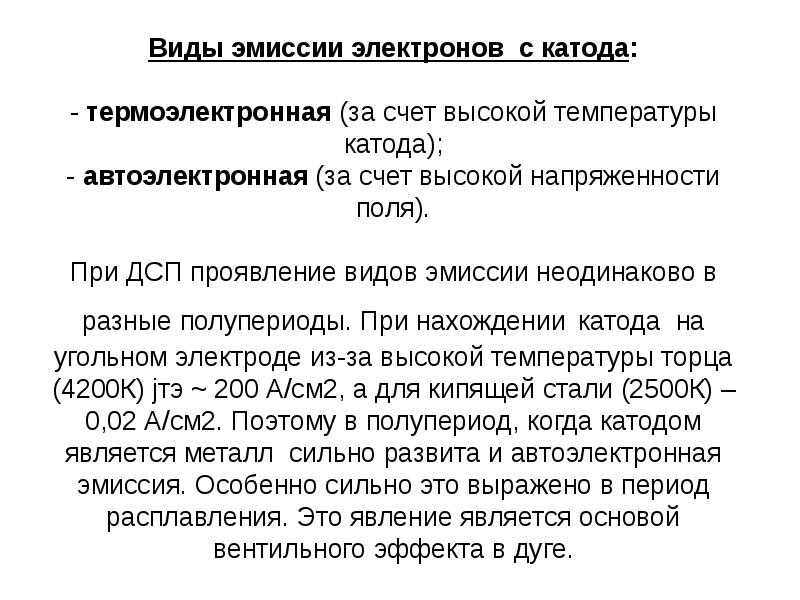

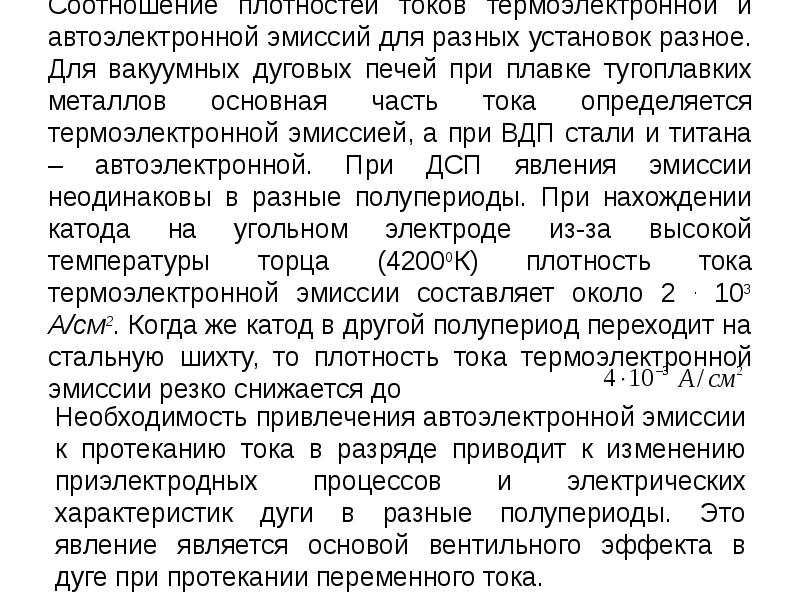

Виды эмиссии электронов с катода: - термоэлектронная (за счет высокой температуры катода); - автоэлектронная (за счет высокой напряженности поля). При ДСП проявление видов эмиссии неодинаково в разные полупериоды. При нахождении катода на угольном электроде из-за высокой температуры торца (4200К) jтэ ~ 200 А/см2, а для кипящей стали (2500К) – 0,02 А/см2. Поэтому в полупериод, когда катодом является металл сильно развита и автоэлектронная эмиссия. Особенно сильно это выражено в период расплавления. Это явление является основой вентильного эффекта в дуге.

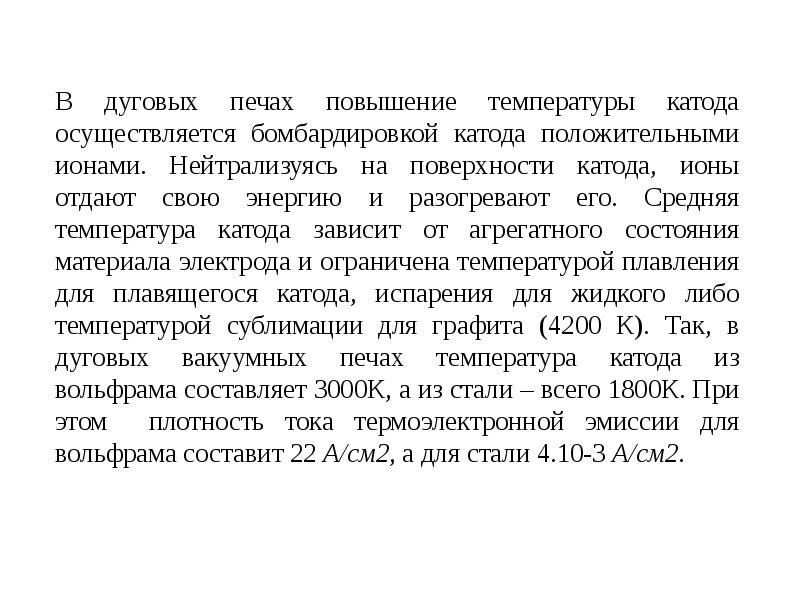

Слайд 9

Описание слайда:

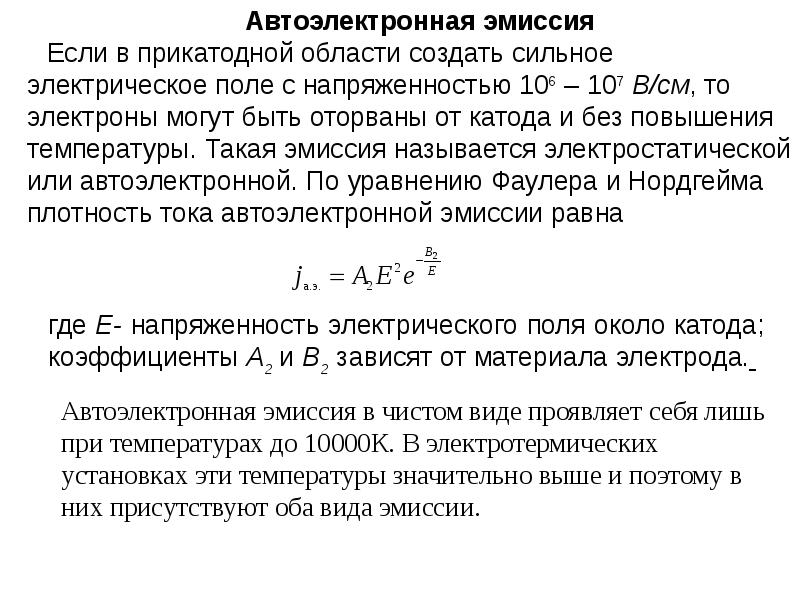

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

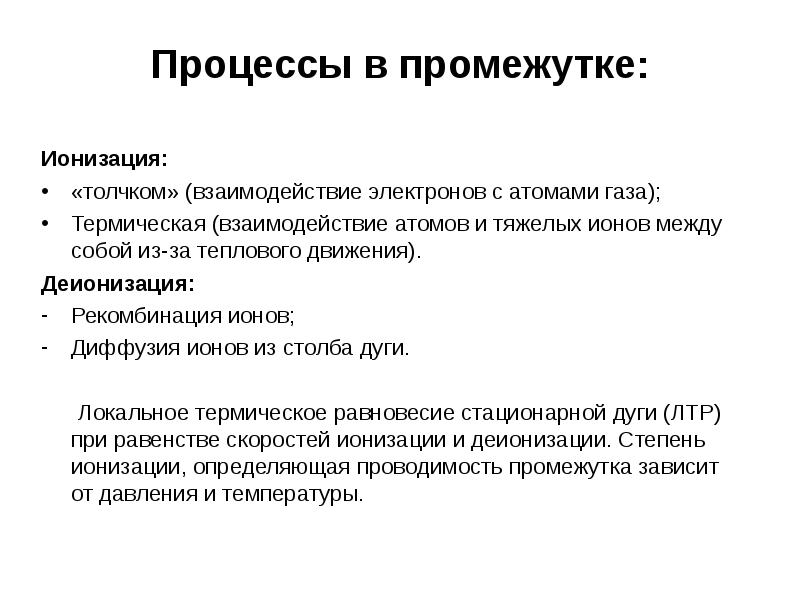

Процессы в промежутке: Ионизация: «толчком» (взаимодействие электронов с атомами газа); Термическая (взаимодействие атомов и тяжелых ионов между собой из-за теплового движения). Деионизация: Рекомбинация ионов; Диффузия ионов из столба дуги. Локальное термическое равновесие стационарной дуги (ЛТР) при равенстве скоростей ионизации и деионизации. Степень ионизации, определяющая проводимость промежутка зависит от давления и температуры.

Слайд 14

Описание слайда:

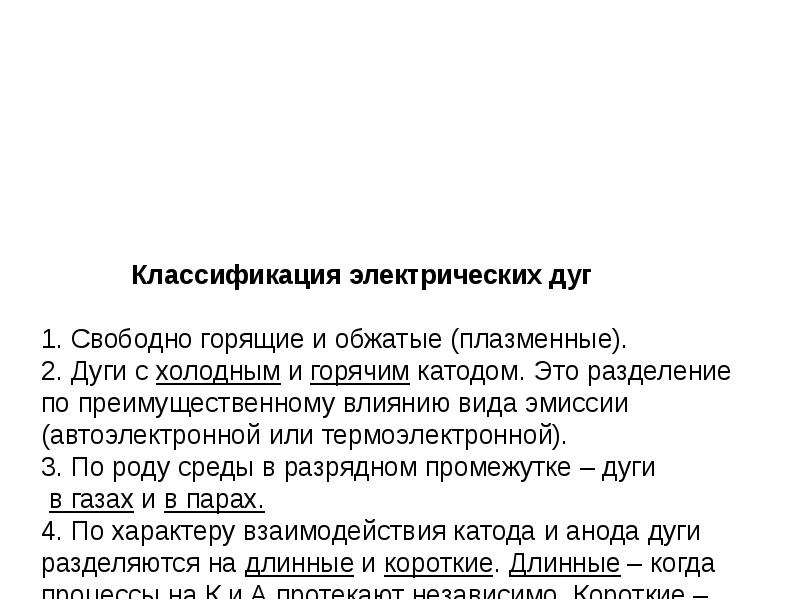

Классификация электрических дуг 1. Свободно горящие и обжатые (плазменные). 2. Дуги с холодным и горячим катодом. Это разделение по преимущественному влиянию вида эмиссии (автоэлектронной или термоэлектронной). 3. По роду среды в разрядном промежутке – дуги в газах и в парах. 4. По характеру взаимодействия катода и анода дуги разделяются на длинные и короткие. Длинные – когда процессы на К и А протекают независимо. Короткие – когда существует тесная взаимосвязь.. 5. По роду тока – постоянного тока (стационарные дуги) и переменного тока (квазистационарные дуги). 6. По давлению – атмосферного (ДСП) и пониженного (вакуумные).

Слайд 15

Описание слайда:

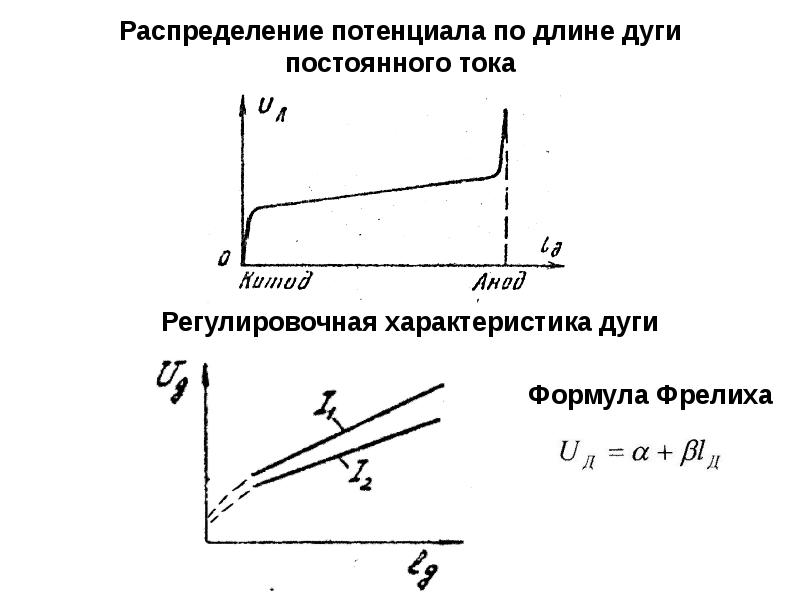

Распределение потенциала по длине дуги постоянного тока

Слайд 16

Описание слайда:

Изменение по радиусу столба температуры и удельной электропроводности дуги Качественный характер изменения электропроводности плазмы дуги от температуры

Слайд 17

Описание слайда:

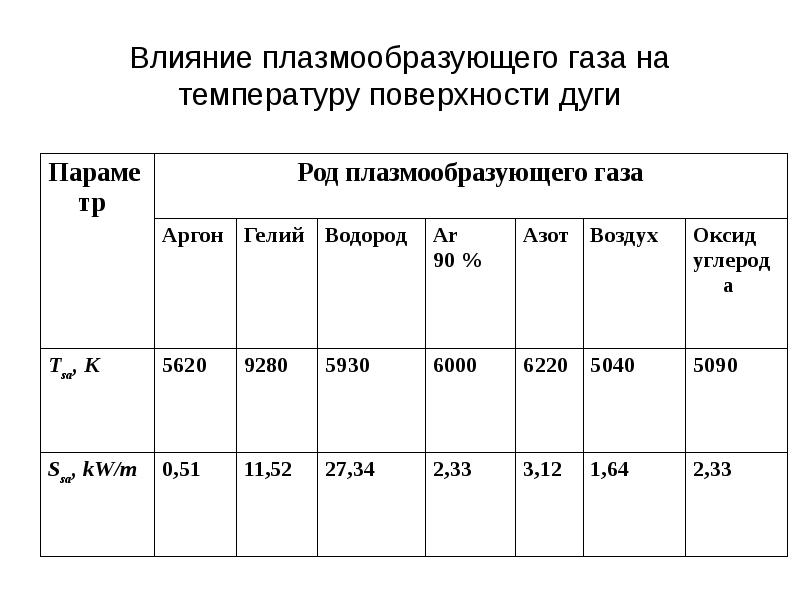

Влияние плазмообразующего газа на температуру поверхности дуги

Слайд 18

Описание слайда:

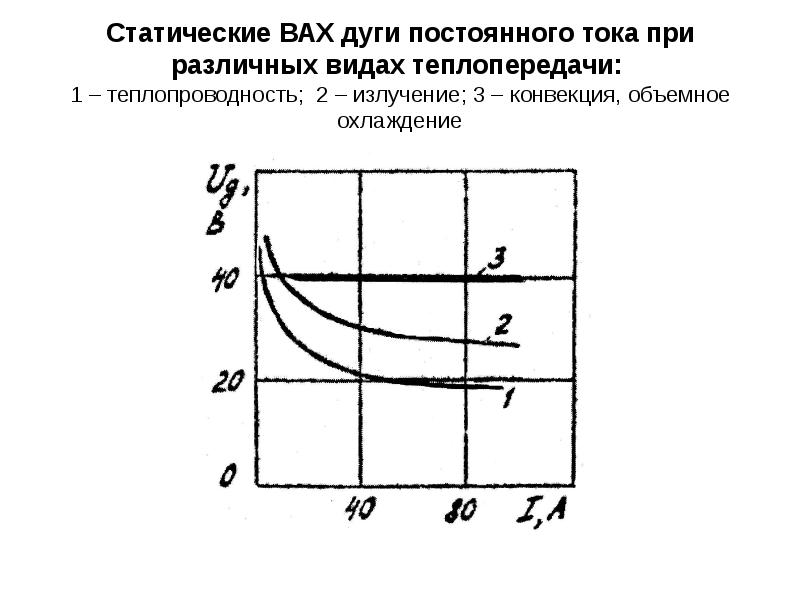

Статические ВАХ дуги постоянного тока при различных видах теплопередачи: 1 – теплопроводность; 2 – излучение; 3 – конвекция, объемное охлаждение

Слайд 19

Описание слайда:

Общий вид ВАХ дуги постоянного тока

Слайд 20

Описание слайда:

Электрические характеристики мощной дуги в ДСППТ

Слайд 21

Описание слайда:

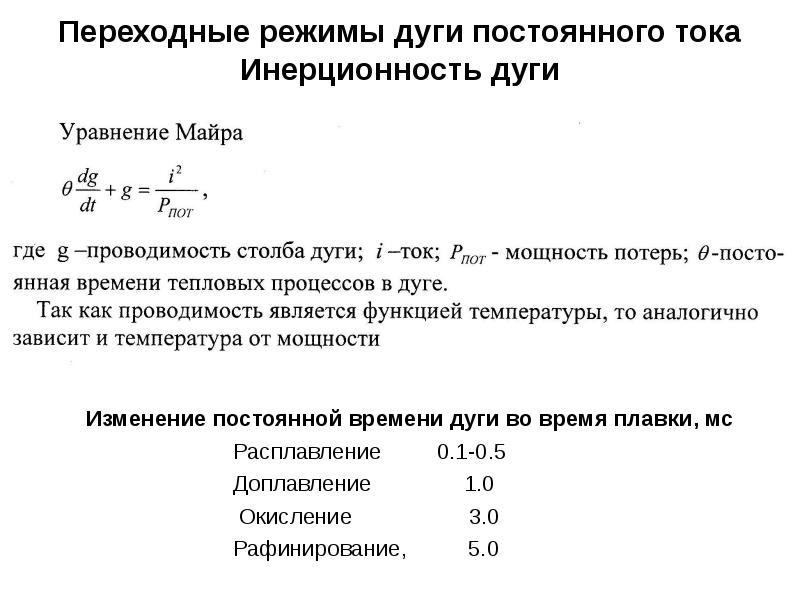

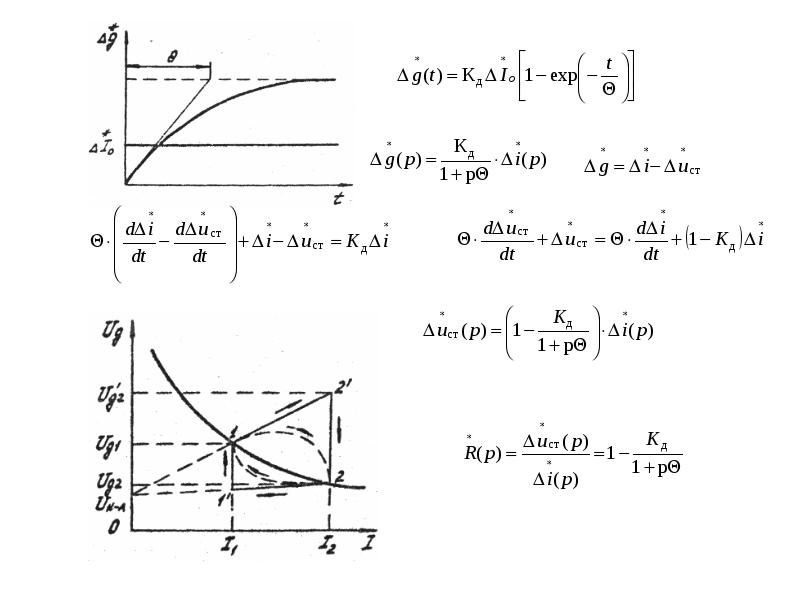

Переходные режимы дуги постоянного тока Инерционность дуги Изменение постоянной времени дуги во время плавки, мс Расплавление 0.1-0.5 Доплавление 1.0 Окисление 3.0 Рафинирование, 5.0
