Эц Переменного Тока - презентация, доклад, проект скачать

Нажмите для полного просмотра!

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Эц Переменного Тока. Доклад-сообщение содержит 15 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Практическое занятие ЭЦ переменного тока Разработал Никаноров В.Б.

Слайд 2

Описание слайда:

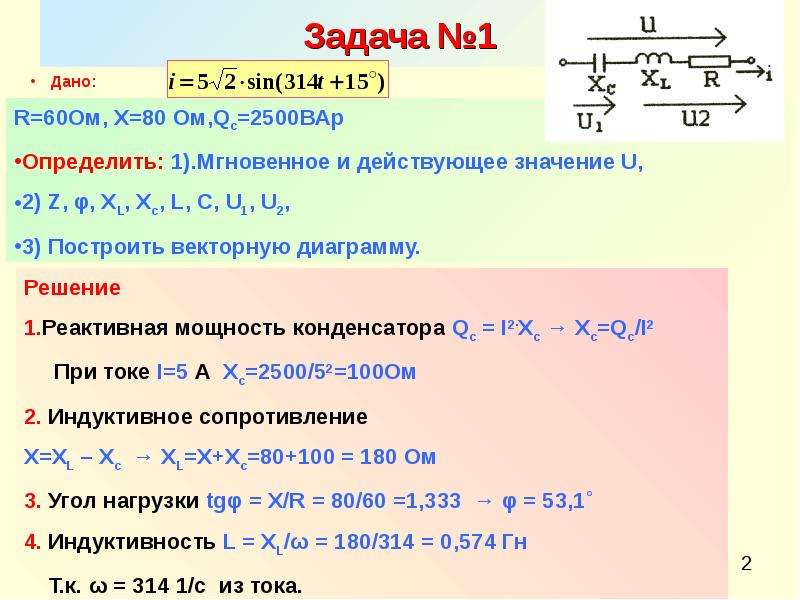

Задача №1 Дано:

Слайд 3

Описание слайда:

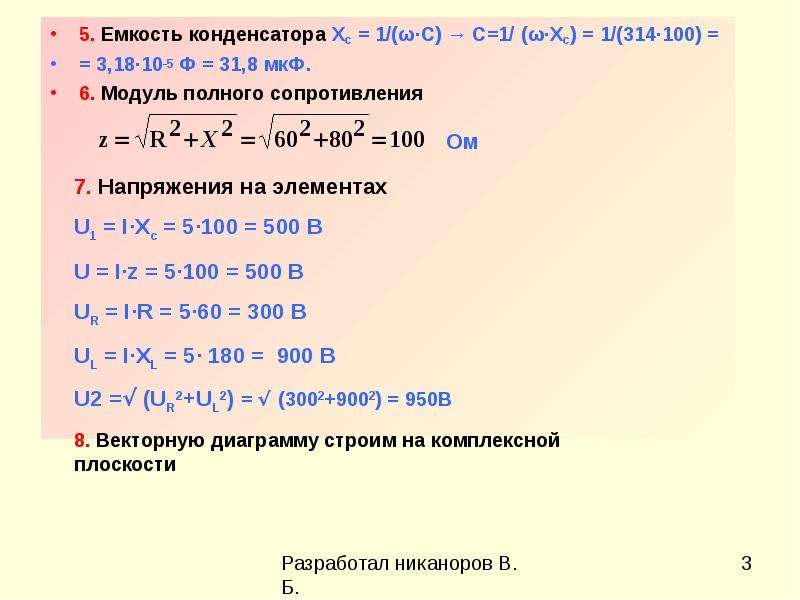

5. Емкость конденсатора Xc = 1/(ω·C) → C=1/ (ω·Xc) = 1/(314·100) = 5. Емкость конденсатора Xc = 1/(ω·C) → C=1/ (ω·Xc) = 1/(314·100) = = 3,18·10-5 Ф = 31,8 мкФ. 6. Модуль полного сопротивления

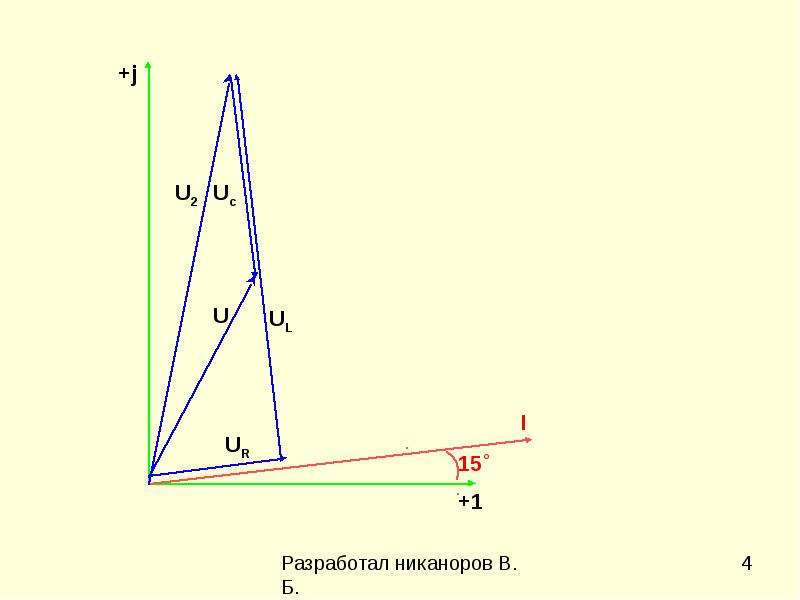

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

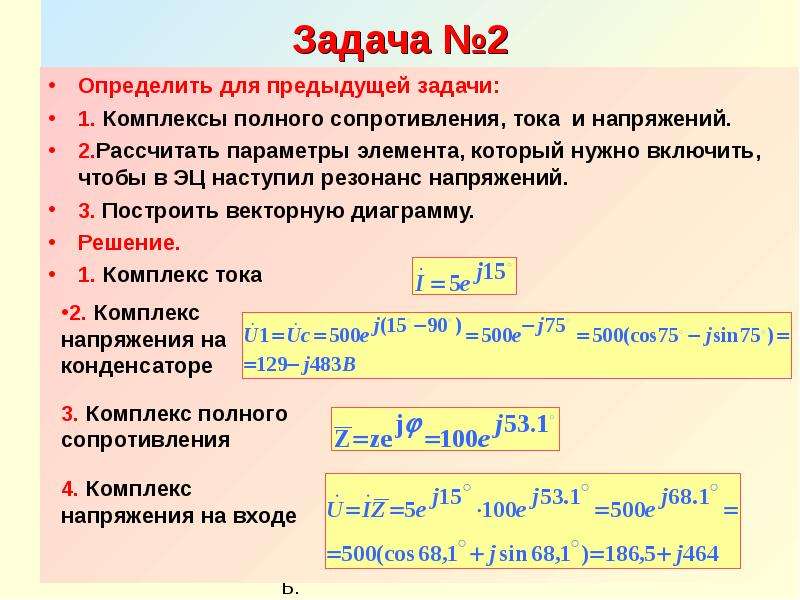

Задача №2 Определить для предыдущей задачи: 1. Комплексы полного сопротивления, тока и напряжений. 2.Рассчитать параметры элемента, который нужно включить, чтобы в ЭЦ наступил резонанс напряжений. 3. Построить векторную диаграмму. Решение. 1. Комплекс тока

Слайд 6

Описание слайда:

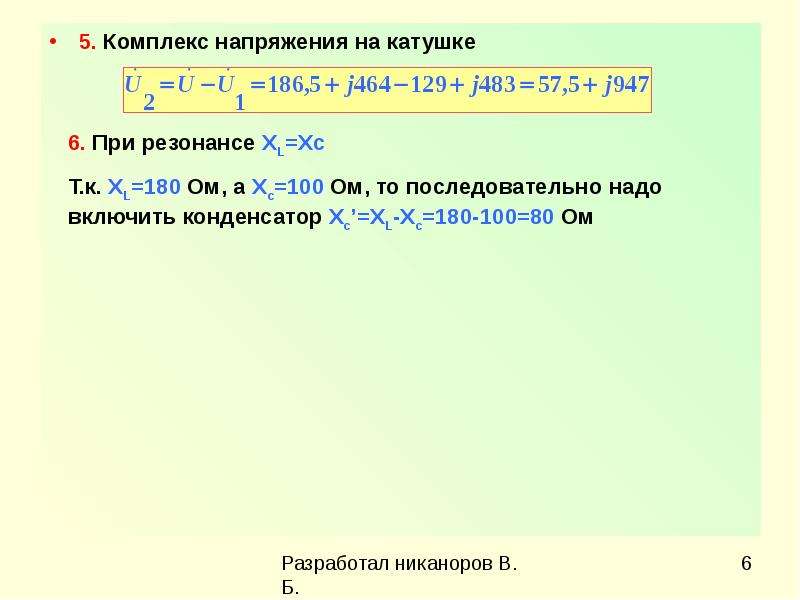

5. Комплекс напряжения на катушке 5. Комплекс напряжения на катушке

Слайд 7

Описание слайда:

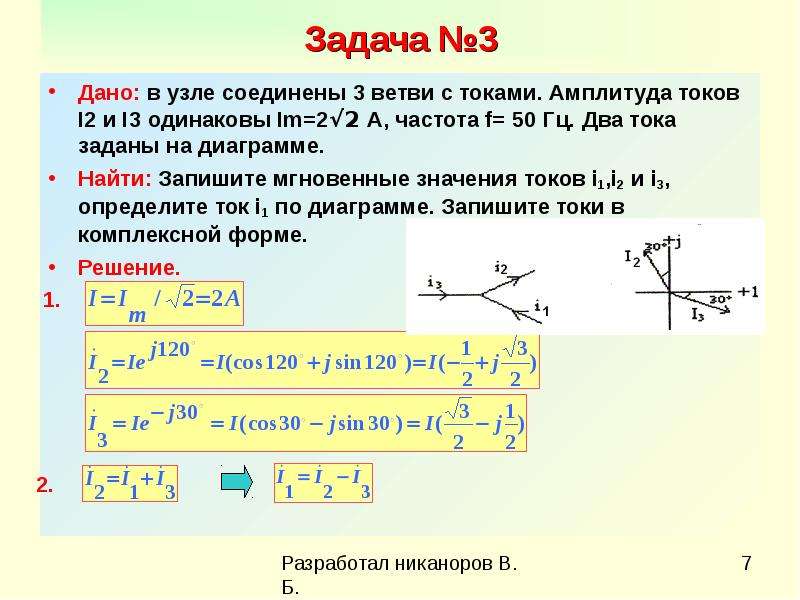

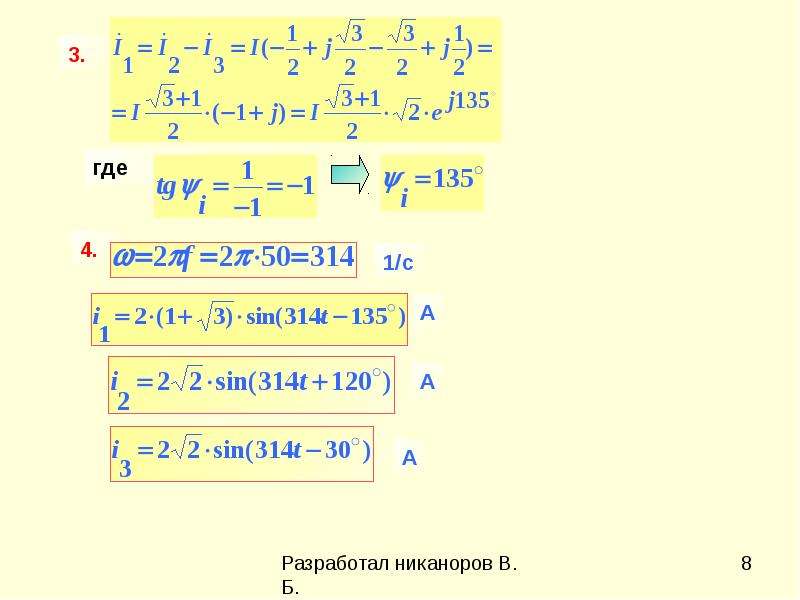

Задача №3 Дано: в узле соединены 3 ветви с токами. Амплитуда токов I2 и I3 одинаковы Im=2√2 А, частота f= 50 Гц. Два тока заданы на диаграмме. Найти: Запишите мгновенные значения токов i1,i2 и i3, определите ток i1 по диаграмме. Запишите токи в комплексной форме. Решение.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

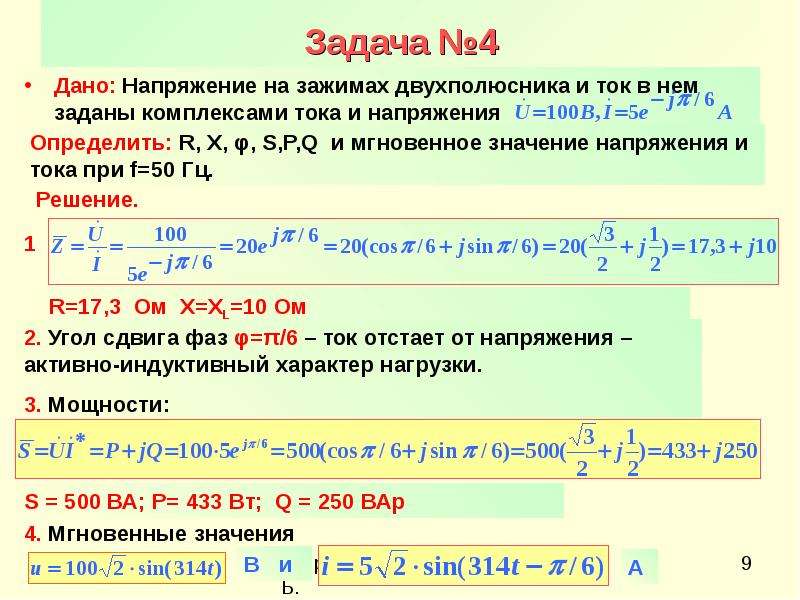

Задача №4 Дано: Напряжение на зажимах двухполюсника и ток в нем заданы комплексами тока и напряжения

Слайд 10

Описание слайда:

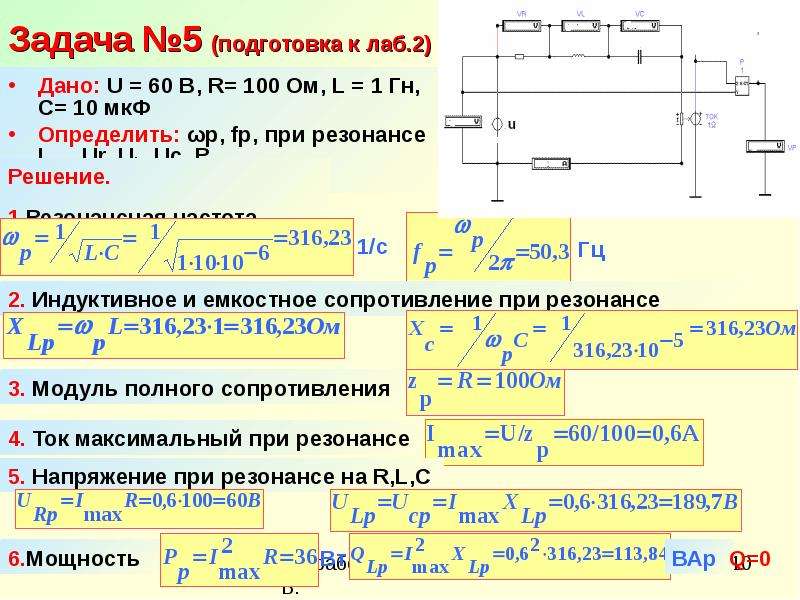

Задача №5 (подготовка к лаб.2) Дано: U = 60 B, R= 100 Ом, L = 1 Гн, C= 10 мкФ Определить: ωp, fp, при резонансе Imax, Ur, UL, Uc, P.

Слайд 11

Описание слайда:

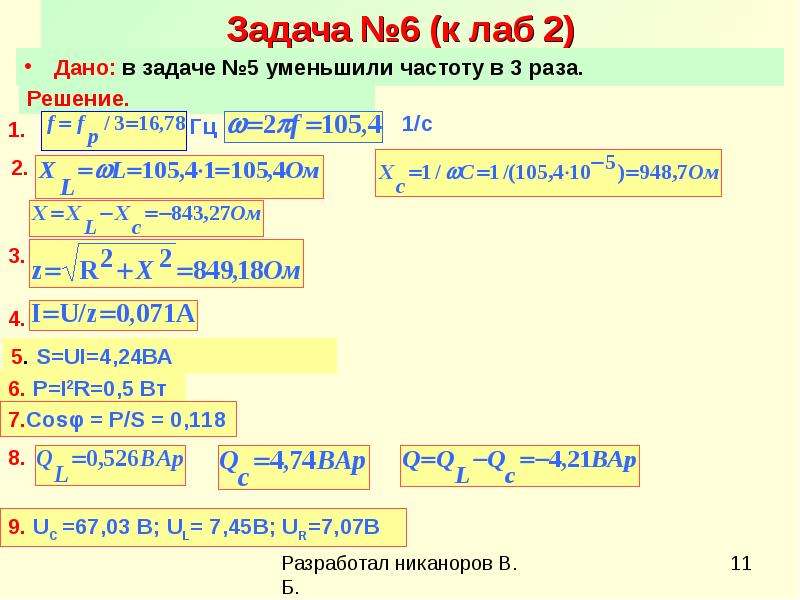

Задача №6 (к лаб 2) Дано: в задаче №5 уменьшили частоту в 3 раза.

Слайд 12

Описание слайда:

Пример Дано: плавным изменением С в последовательной цепи получили максимальный ток. При этом показания А = 10А, V = 100В, Vc =250В. Частота 50 Гц Найти: параметры C,R,L и Vk? Решение 1. При макс токе в цепи резонанс напряжений. При этом

Слайд 13

Описание слайда:

Пример Дано: Напряжение на входе контура U=100В, частота 50 Гц, R1=8 Ом, R2=3 Ом, XL=6 Ом. Найти: С при резонансе и токи. Решение: при резонансе bL=bc 1. Проводимость катушки:

Слайд 14

Описание слайда:

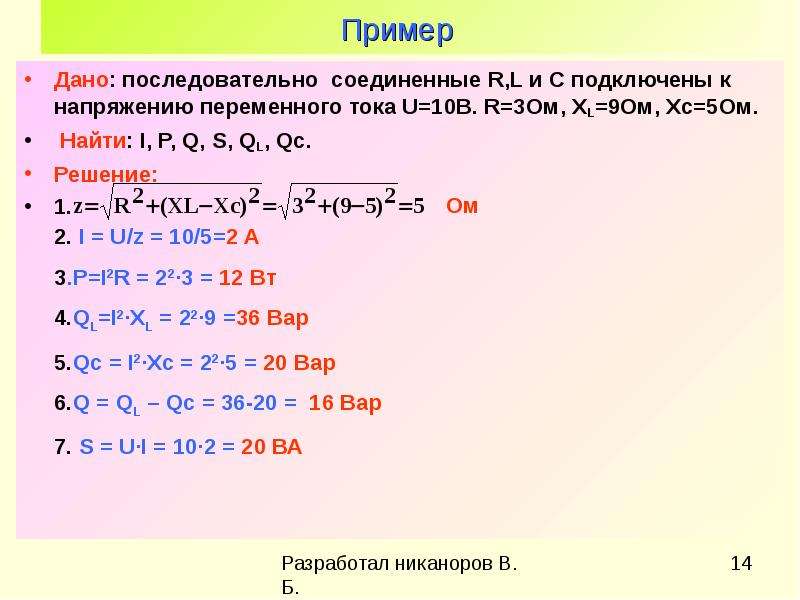

Пример Дано: последовательно соединенные R,L и C подключены к напряжению переменного тока U=10В. R=3Ом, XL=9Ом, Xc=5Ом. Найти: I, P, Q, S, QL, Qc. Решение: 1.
