Слайд 1

Описание слайда:

Эксергетический баланс

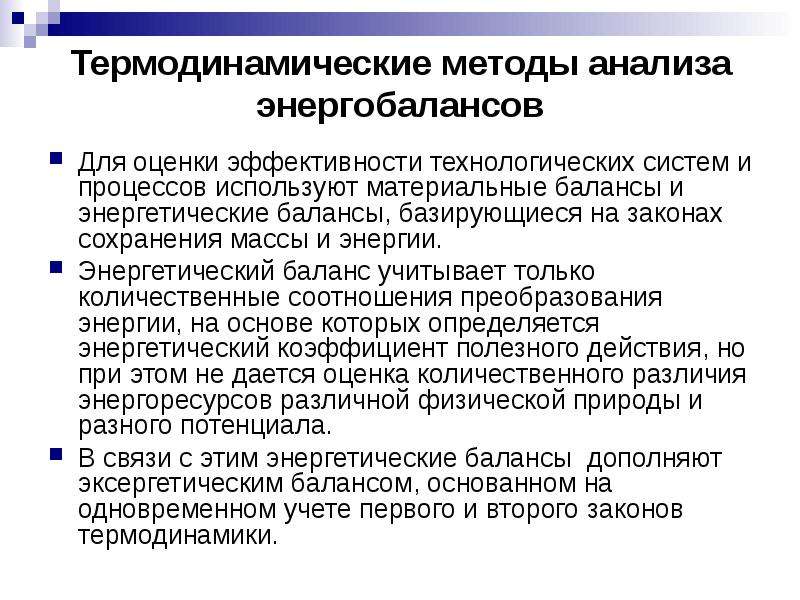

Слайд 2

Описание слайда:

Термодинамические методы анализа энергобалансов Для оценки эффективности технологических систем и процессов используют материальные балансы и энергетические балансы, базирующиеся на законах сохранения массы и энергии. Энергетический баланс учитывает только количественные соотношения преобразования энергии, на основе которых определяется энергетический коэффициент полезного действия, но при этом не дается оценка количественного различия энергоресурсов различной физической природы и разного потенциала. В связи с этим энергетические балансы дополняют эксергетическим балансом, основанном на одновременном учете первого и второго законов термодинамики.

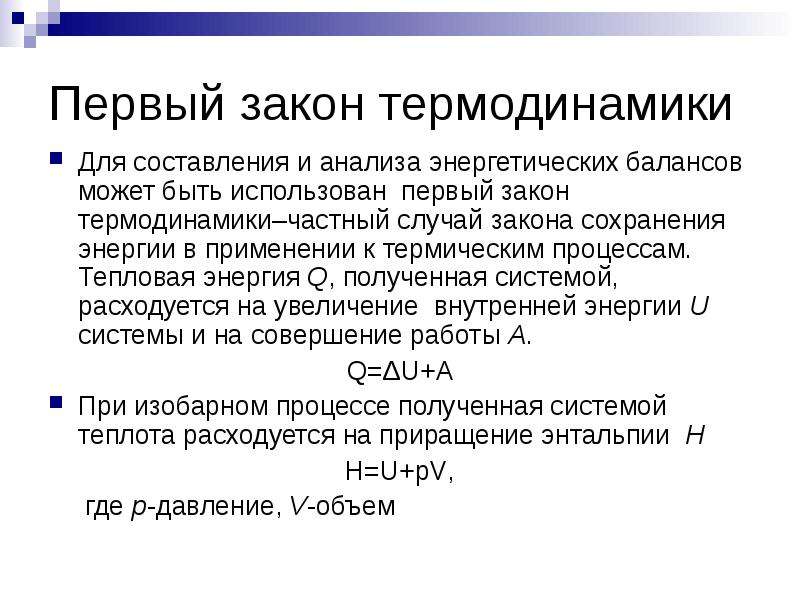

Слайд 3

Описание слайда:

Первый закон термодинамики Для составления и анализа энергетических балансов может быть использован первый закон термодинамики–частный случай закона сохранения энергии в применении к термическим процессам. Тепловая энергия Q, полученная системой, расходуется на увеличение внутренней энергии U системы и на совершение работы A. Q=ΔU+A При изобарном процессе полученная системой теплота расходуется на приращение энтальпии H H=U+pV, где р-давление, V-объем

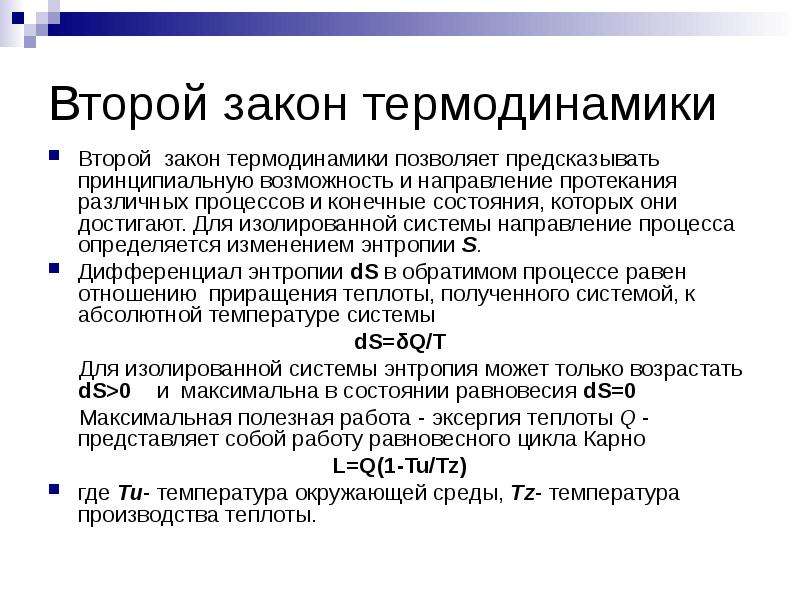

Слайд 4

Описание слайда:

Второй закон термодинамики Второй закон термодинамики позволяет предсказывать принципиальную возможность и направление протекания различных процессов и конечные состояния, которых они достигают. Для изолированной системы направление процесса определяется изменением энтропии S. Дифференциал энтропии dS в обратимом процессе равен отношению приращения теплоты, полученного системой, к абсолютной температуре системы dS=δQ/T Для изолированной системы энтропия может только возрастать dS>0 и максимальна в состоянии равновесия dS=0 Максимальная полезная работа - эксергия теплоты Q - представляет собой работу равновесного цикла Карно L=Q(1-Tu/Tz) где Tu- температура окружающей среды, Tz- температура производства теплоты.

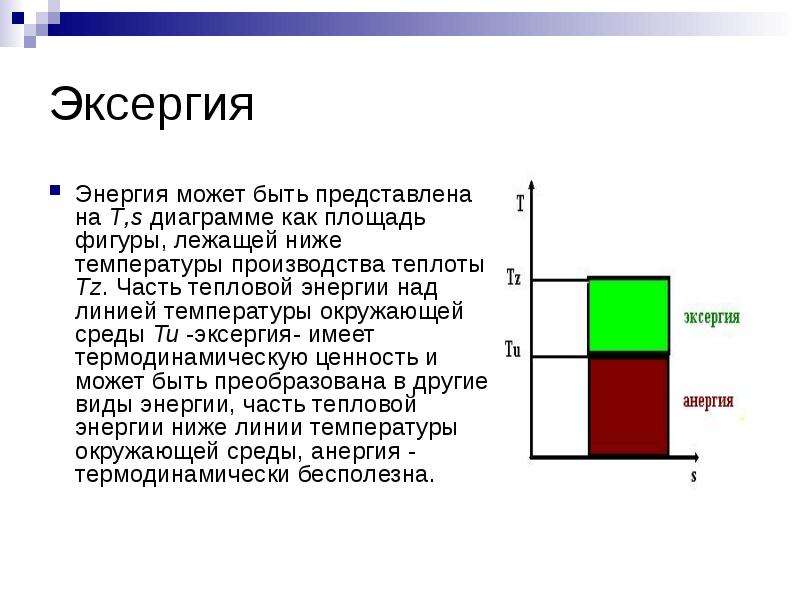

Слайд 5

Описание слайда:

Эксергия Энергия может быть представлена на T,s диаграмме как площадь фигуры, лежащей ниже температуры производства теплоты Tz. Часть тепловой энергии над линией температуры окружающей среды Tu -эксергия- имеет термодинамическую ценность и может быть преобразована в другие виды энергии, часть тепловой энергии ниже линии температуры окружающей среды, анергия - термодинамически бесполезна.

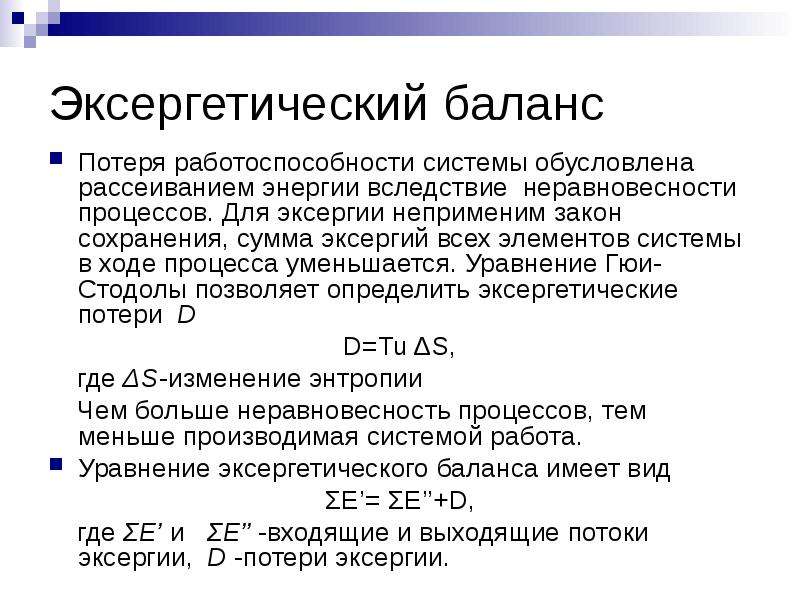

Слайд 6

Описание слайда:

Эксергетический баланс Потеря работоспособности системы обусловлена рассеиванием энергии вследствие неравновесности процессов. Для эксергии неприменим закон сохранения, сумма эксергий всех элементов системы в ходе процесса уменьшается. Уравнение Гюи-Стодолы позволяет определить эксергетические потери D D=Tu ΔS, где ΔS-изменение энтропии Чем больше неравновесность процессов, тем меньше производимая системой работа. Уравнение эксергетического баланса имеет вид ΣE’= ΣE’’+D, где ΣE’ и ΣE’’ -входящие и выходящие потоки эксергии, D -потери эксергии.
