Слайд 1

Описание слайда:

Электрическое поле. Напряженность электрического поля. Принцип суперпозиции полей. Проводники и диэлектрики

Слайд 2

Описание слайда:

Электрическое поле В пространстве вокруг электрического заряда существует электрическое поле. Электрическое поле можно изобразить графически с помощью силовых линий, которые имеют направление. Электрическое поле

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

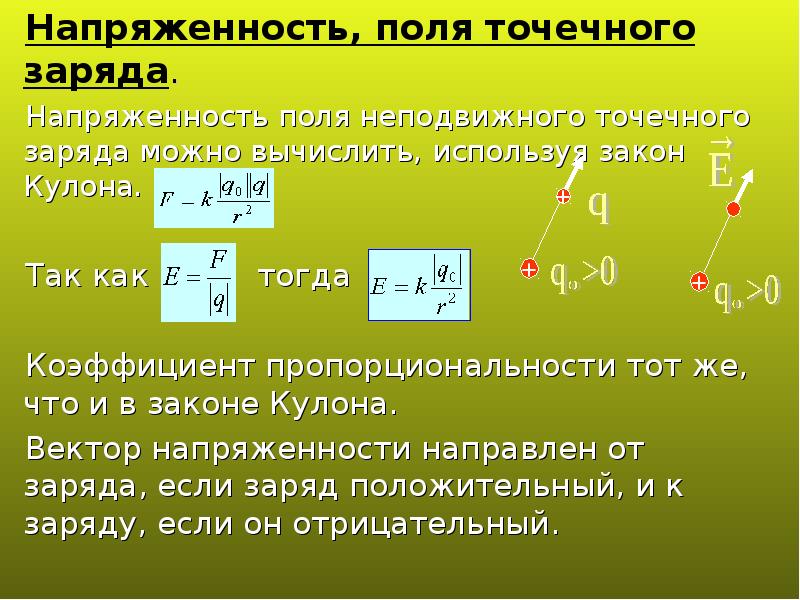

Напряженность, поля точечного заряда. Напряженность, поля точечного заряда. Напряженность поля неподвижного точечного заряда можно вычислить, используя закон Кулона. Так как тогда Коэффициент пропорциональности тот же, что и в законе Кулона. Вектор напряженности направлен от заряда, если заряд положительный, и к заряду, если он отрицательный.

Слайд 5

Описание слайда:

Принцип суперпозиции электрических полей Принцип суперпозиции электрических полей Если на тело действует несколько сил, то согласно законам механики результирующая сила равна геометрической сумме сил: F = Fl+F2+ F3… На электрические заряды действуют силы со стороны электрического поля. Если в данной точке пространства существуют поля, создаваемые несколькими зарядами, то, напряженность в данной точке поля равна векторной сумме напряженностей полей, создаваемых каждым из этих зарядов. В этом состоит принцип суперпозиции (наложения) полей. E = El+E2+ E3…

Слайд 6

Описание слайда:

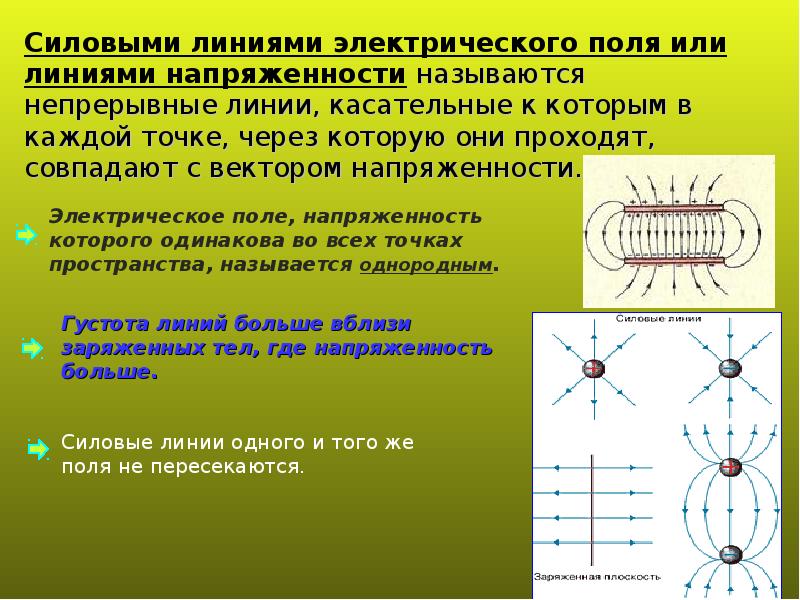

Силовыми линиями электрического поля или линиями напряженности называются непрерывные линии, касательные к которым в каждой точке, через которую они проходят, совпадают с вектором напряженности. Силовыми линиями электрического поля или линиями напряженности называются непрерывные линии, касательные к которым в каждой точке, через которую они проходят, совпадают с вектором напряженности.

Слайд 7

Описание слайда:

Напряжённость поля заряженного шара Силовые линии электрического поля, как вытекает из соображений симметрии, направлены вдоль продолжений радиусов шара (рис. а). Обратите внимание! Силовые линии вне шара распределены в пространстве точно так же, как и силовые линии точечного заряда (рис. б). Если совпадают картины силовых линий, то можно ожидать, что совпадают и напряженности полей. Поэтому на расстоянии r >= R от центра шара напряженность поля определяется той же формулой, что и напряженность поля точечного заряда, помещенного в центре сферы. Внутри шара Е=0 и q=0 (весь заряд на поверхности шара)

Слайд 8

Описание слайда:

Вещества по проводимости в электростатическом поле делятся на:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Диэлектрическая проницаемость веществ

Слайд 14

Описание слайда:

Закон Кулона: Закон Кулона: Напряжённость электрического поля, созданного точечным зарядом:

Слайд 15

Описание слайда:

Система заряженных тел обладает потенциальной энергией, называемой электростатической или электрической. Система заряженных тел обладает потенциальной энергией, называемой электростатической или электрической.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

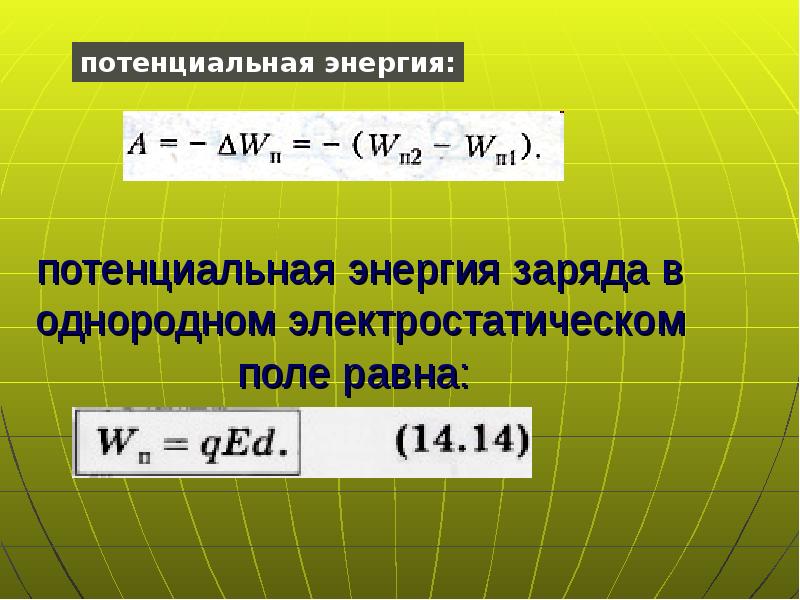

потенциальная энергия заряда в однородном электростатическом поле равна:

Слайд 19

Описание слайда:

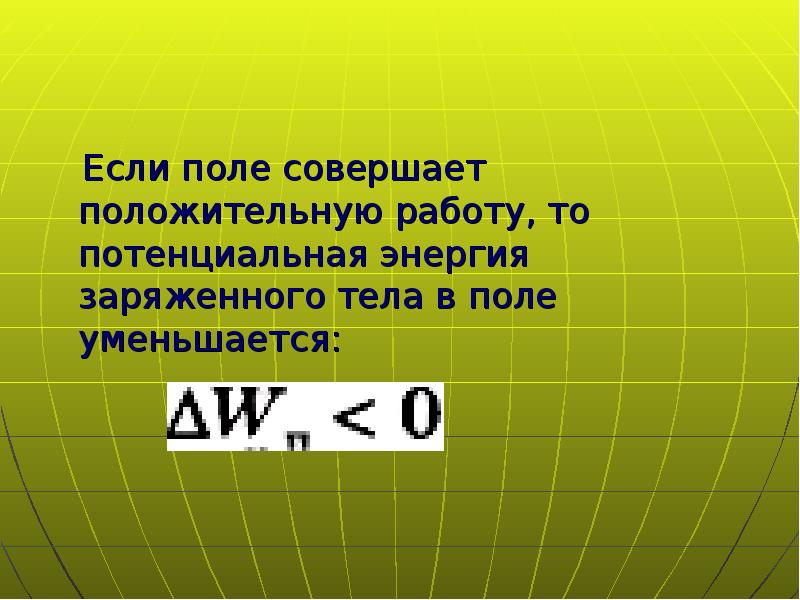

Если поле совершает положительную работу, то потенциальная энергия заряженного тела в поле уменьшается: Если поле совершает положительную работу, то потенциальная энергия заряженного тела в поле уменьшается:
