Слайд 1

Описание слайда:

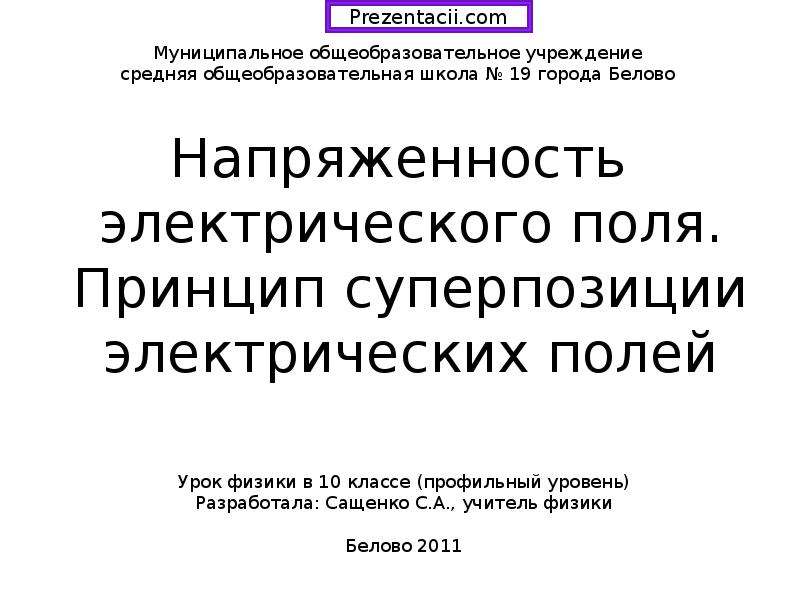

Муниципальное общеобразовательное учреждение средняя общеобразовательная школа № 19 города Белово Напряженность электрического поля. Принцип суперпозиции электрических полей

Слайд 2

Описание слайда:

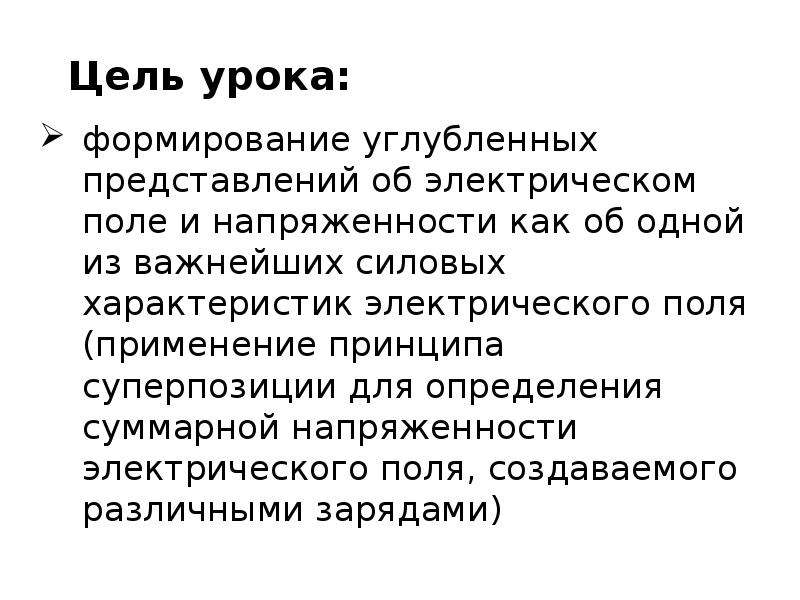

Цель урока: формирование углубленных представлений об электрическом поле и напряженности как об одной из важнейших силовых характеристик электрического поля (применение принципа суперпозиции для определения суммарной напряженности электрического поля, создаваемого различными зарядами)

Слайд 3

Описание слайда:

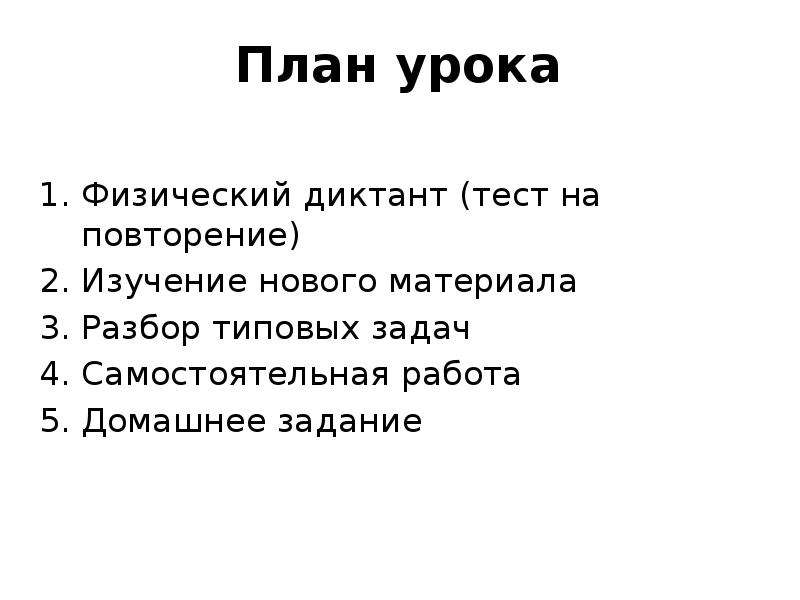

План урока Физический диктант (тест на повторение) Изучение нового материала Разбор типовых задач Самостоятельная работа Домашнее задание

Слайд 4

Описание слайда:

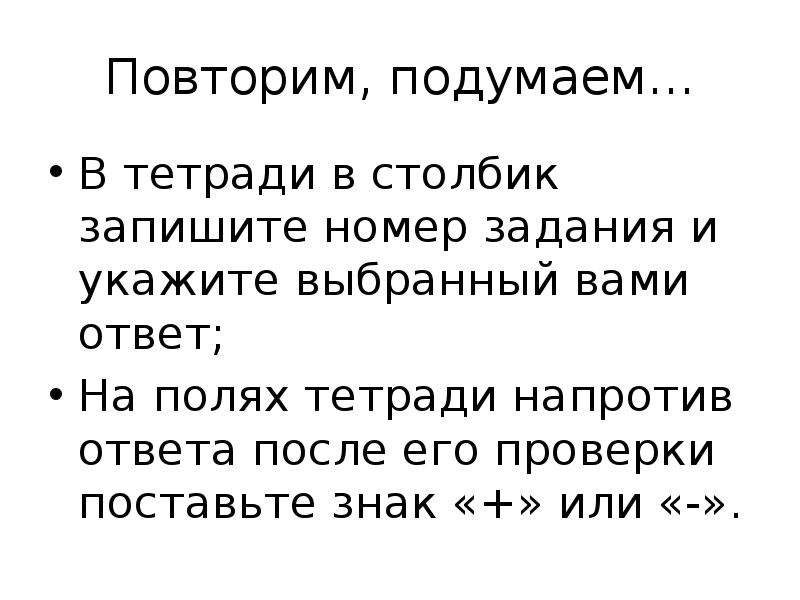

Повторим, подумаем… В тетради в столбик запишите номер задания и укажите выбранный вами ответ; На полях тетради напротив ответа после его проверки поставьте знак «+» или «-».

Слайд 5

Описание слайда:

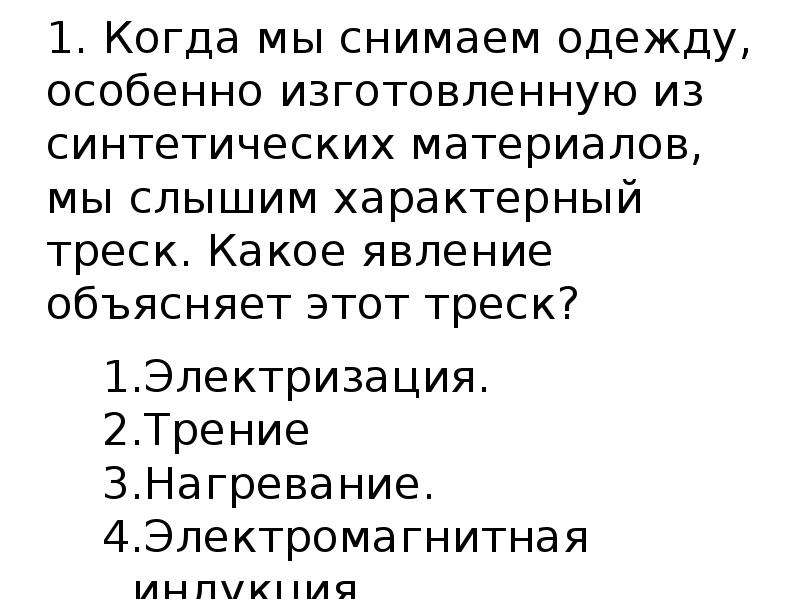

1. Когда мы снимаем одежду, особенно изготовленную из синтетических материалов, мы слышим характерный треск. Какое явление объясняет этот треск?

Слайд 6

Описание слайда:

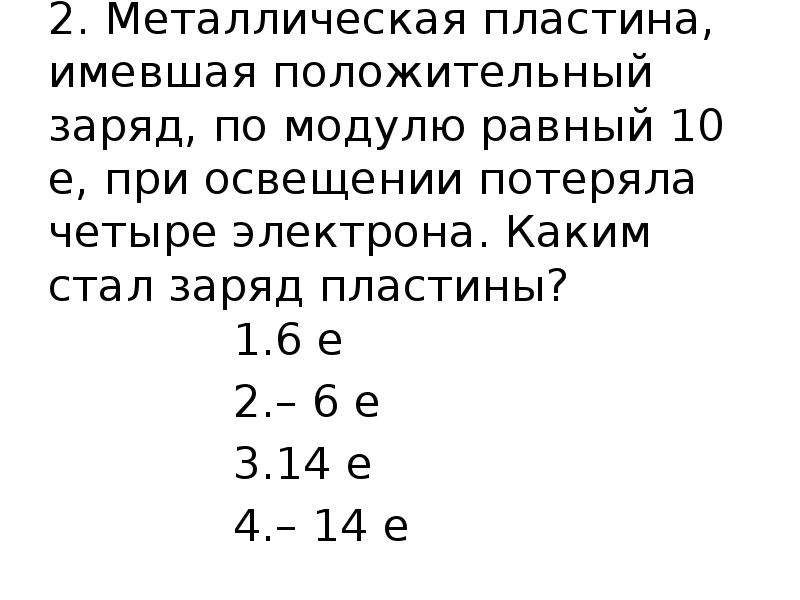

2. Металлическая пластина, имевшая положительный заряд, по модулю равный 10 е, при освещении потеряла четыре электрона. Каким стал заряд пластины? 6 е – 6 е 14 е – 14 е

Слайд 7

Описание слайда:

3. На рисунке изображены одинаковые электрометры, соединенные стержнем. Из какого материала может быть сделан этот стержень? А. Медь. Б. Сталь.

Слайд 8

Описание слайда:

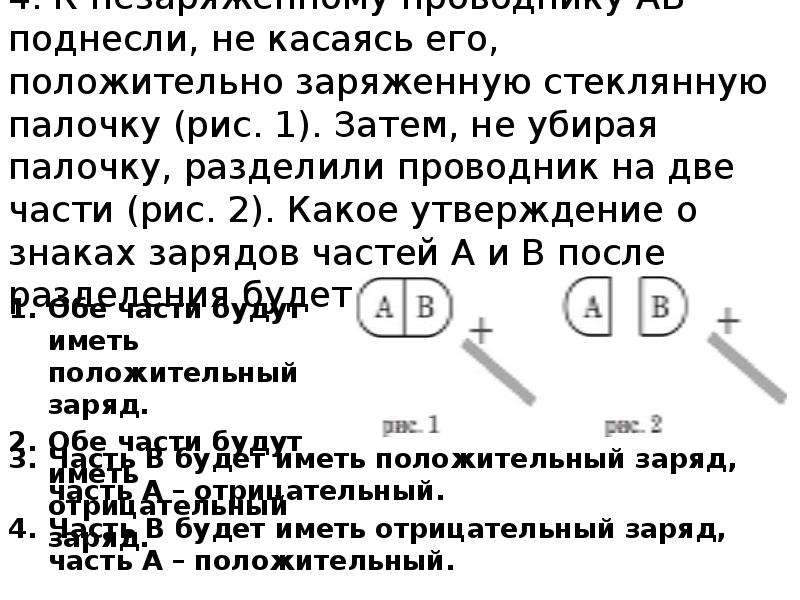

4. К незаряженному проводнику АВ поднесли, не касаясь его, положительно заряженную стеклянную палочку (рис. 1). Затем, не убирая палочку, разделили проводник на две части (рис. 2). Какое утверждение о знаках зарядов частей А и В после разделения будет верным? Обе части будут иметь положительный заряд. Обе части будут иметь отрицательный заряд.

Слайд 9

Описание слайда:

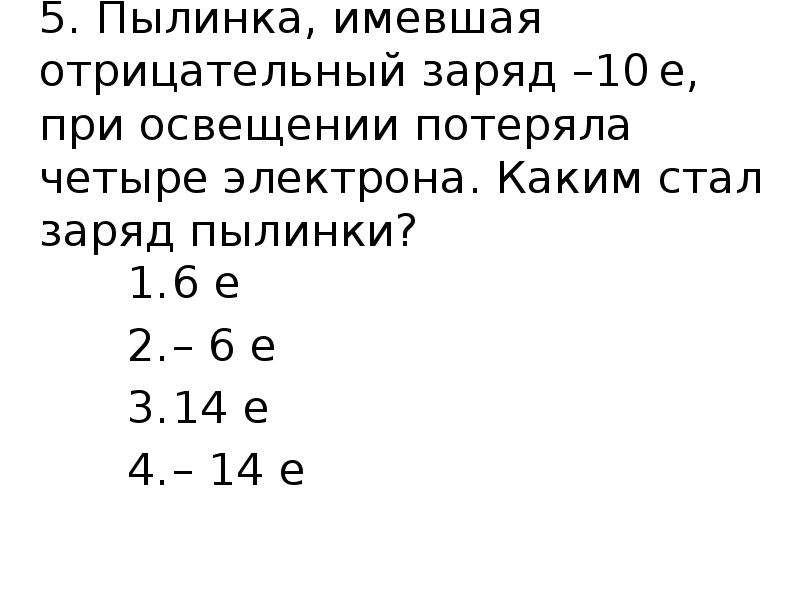

5. Пылинка, имевшая отрицательный заряд –10 е, при освещении потеряла четыре электрона. Каким стал заряд пылинки? 6 е – 6 е 14 е – 14 е

Слайд 10

Описание слайда:

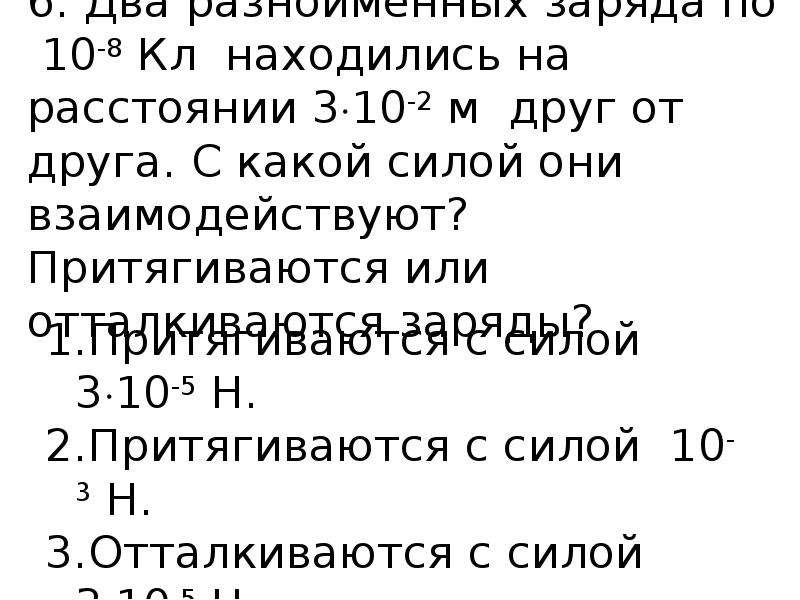

6. Два разноименных заряда по 10-8 Кл находились на расстоянии 310-2 м друг от друга. С какой силой они взаимодействуют? Притягиваются или отталкиваются заряды?

Слайд 11

Описание слайда:

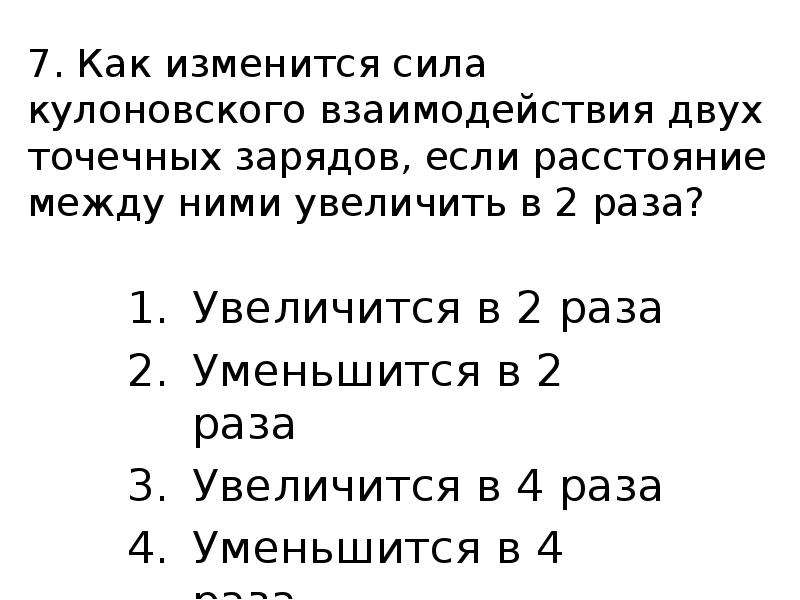

7. Как изменится сила кулоновского взаимодействия двух точечных зарядов, если расстояние между ними увеличить в 2 раза? Увеличится в 2 раза Уменьшится в 2 раза Увеличится в 4 раза Уменьшится в 4 раза

Слайд 12

Описание слайда:

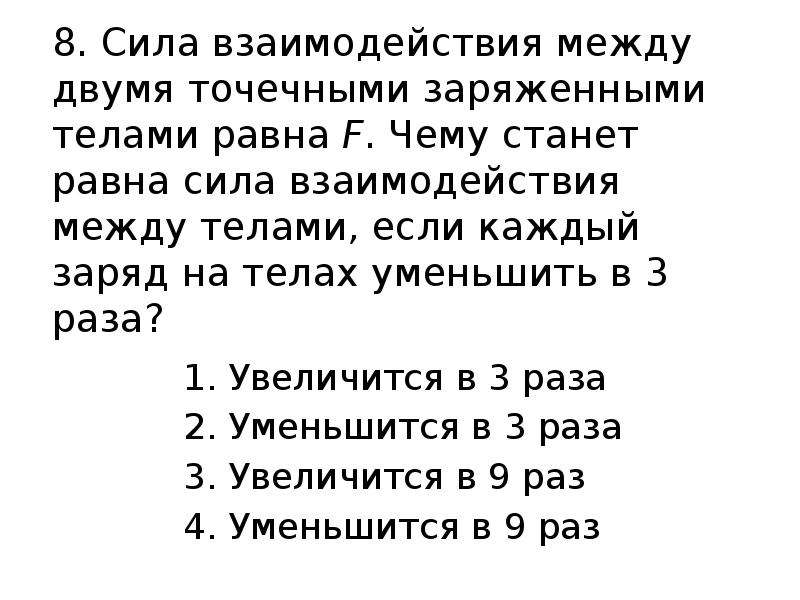

8. Сила взаимодействия между двумя точечными заряженными телами равна F. Чему станет равна сила взаимодействия между телами, если каждый заряд на телах уменьшить в 3 раза? Увеличится в 3 раза Уменьшится в 3 раза Увеличится в 9 раз Уменьшится в 9 раз

Слайд 13

Описание слайда:

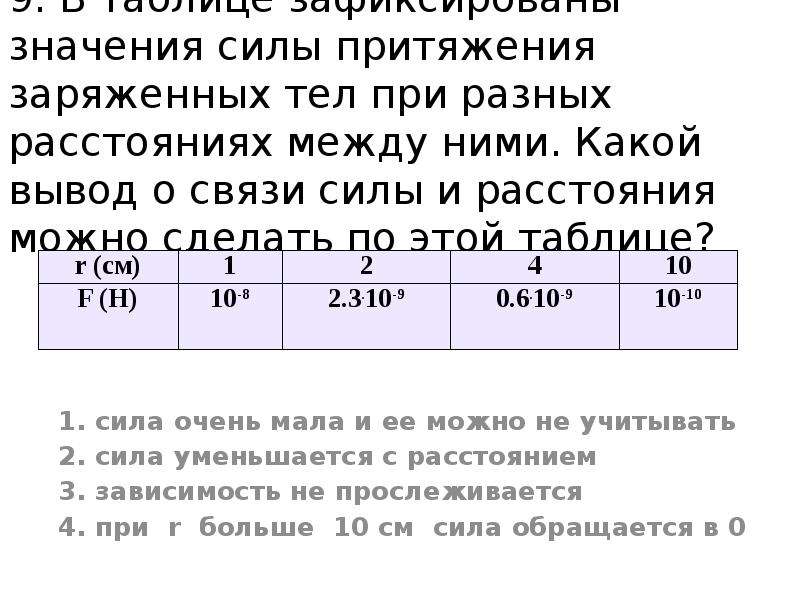

9. В таблице зафиксированы значения силы притяжения заряженных тел при разных расстояниях между ними. Какой вывод о связи силы и расстояния можно сделать по этой таблице? сила очень мала и ее можно не учитывать сила уменьшается с расстоянием зависимость не прослеживается при r больше 10 см сила обращается в 0

Слайд 14

Описание слайда:

10. Как направлена кулоновская сила , действующая на положительный точечный заряд, 1.↓ 2. ↑ 3. ← 4. →

Слайд 15

Описание слайда:

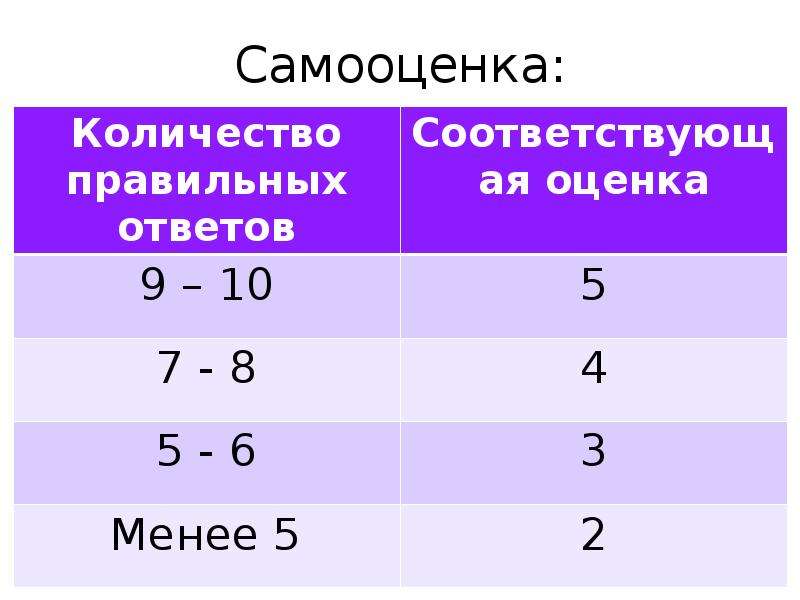

Самооценка:

Слайд 16

Описание слайда:

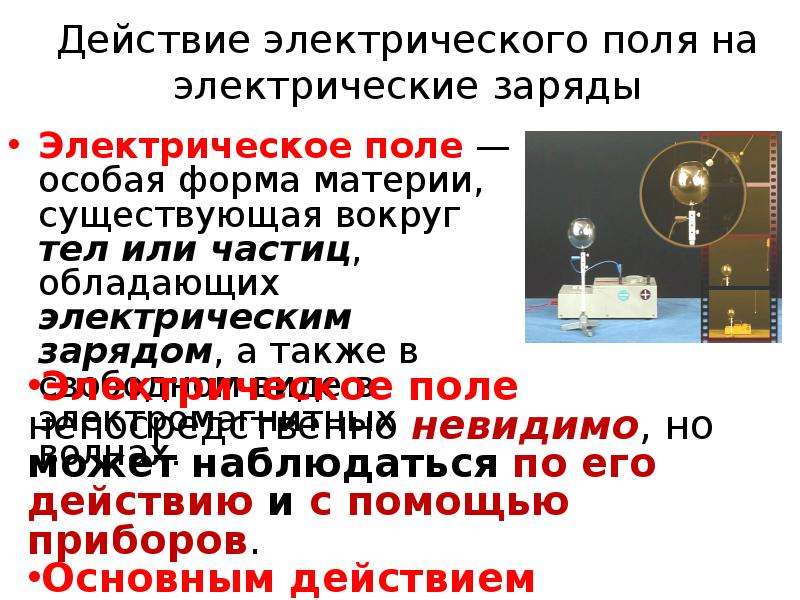

Действие электрического поля на электрические заряды Электрическое поле — особая форма материи, существующая вокруг тел или частиц, обладающих электрическим зарядом, а также в свободном виде в электромагнитных волнах.

Слайд 17

Описание слайда:

Свойства электрического поля Электрическое поле материально, т.е. существует независимо от наших знаний о нем. Порождается электрическим зарядом: вокруг любого заряженного тела существует электрическое поле.

Слайд 18

Описание слайда:

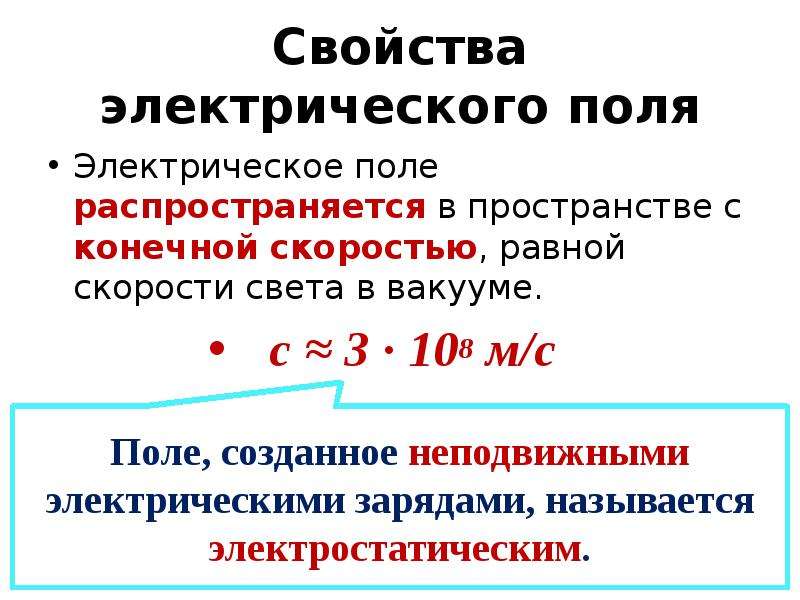

Свойства электрического поля Электрическое поле распространяется в пространстве с конечной скоростью, равной скорости света в вакууме. с ≈ 3 · 108 м/с

Слайд 19

Описание слайда:

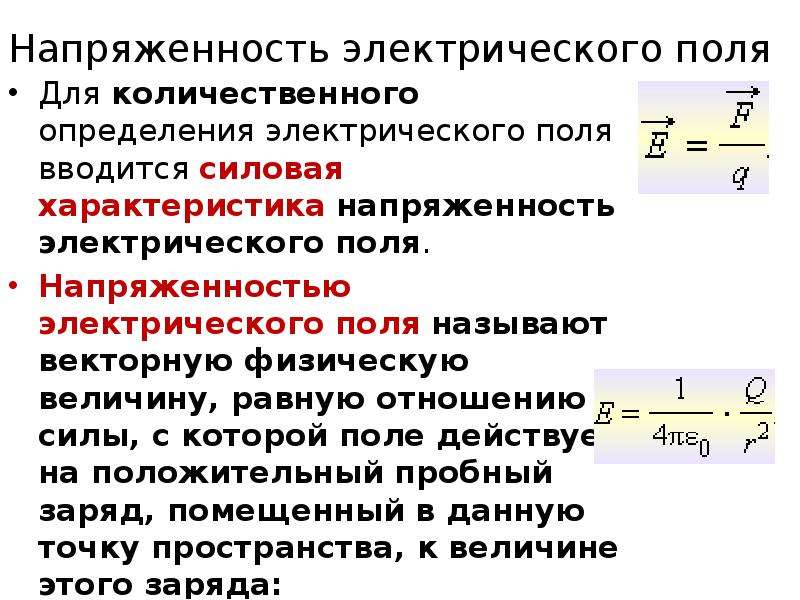

Напряженность электрического поля Для количественного определения электрического поля вводится силовая характеристика напряженность электрического поля. Напряженностью электрического поля называют векторную физическую величину, равную отношению силы, с которой поле действует на положительный пробный заряд, помещенный в данную точку пространства, к величине этого заряда: Единица измерения напряженности: [E] = 1 Н/Кл = 1 В/м

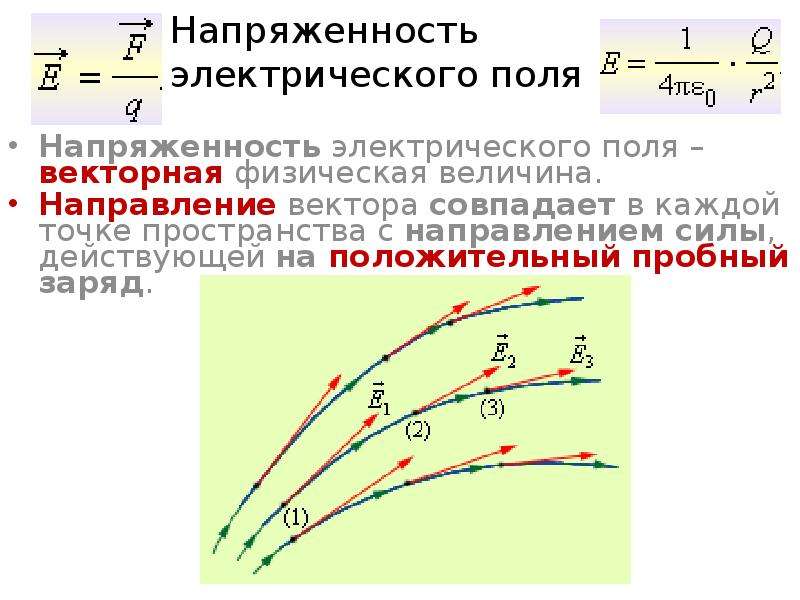

Слайд 20

Описание слайда:

Напряженность электрического поля Напряженность электрического поля – векторная физическая величина. Направление вектора совпадает в каждой точке пространства с направлением силы, действующей на положительный пробный заряд.

Слайд 21

Описание слайда:

Физ.минутка

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Если в точке А заряд q > 0, то векторы напряженности и силы направлены в одну и ту же сторону; Если в точке А заряд q > 0, то векторы напряженности и силы направлены в одну и ту же сторону; при q < 0 эти векторы направлены в противоположные стороны.

Слайд 28

Описание слайда:

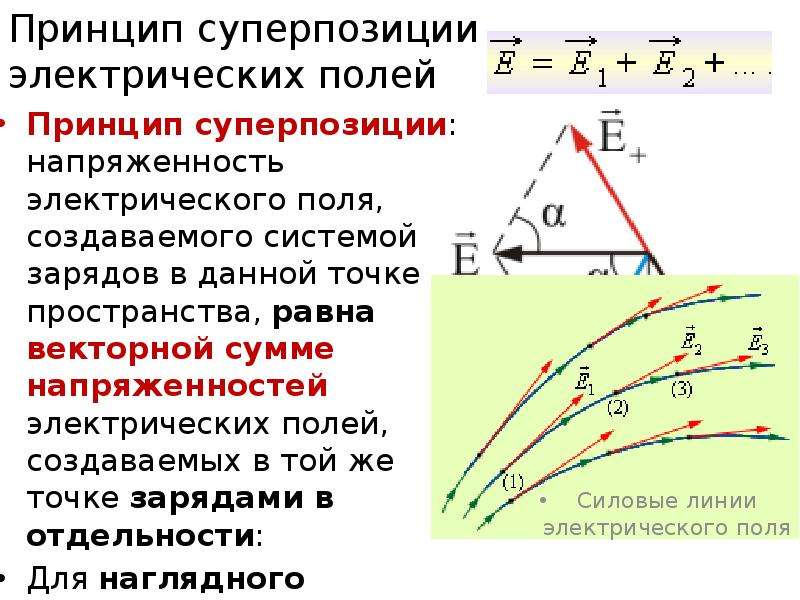

Принцип суперпозиции электрических полей Силовые линии электрического поля

Слайд 29

Описание слайда:

Силовые линии электрических полей Силовые линии кулоновских полей

Слайд 30

Описание слайда:

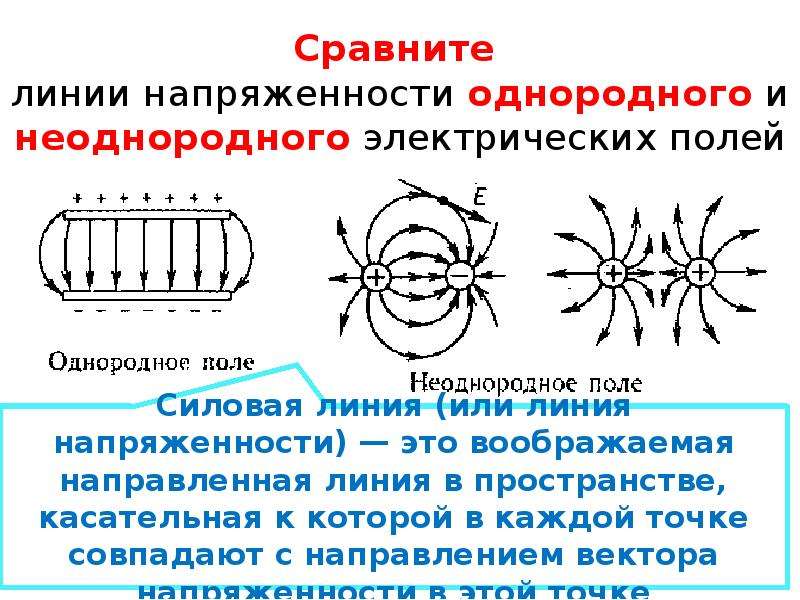

Сравните линии напряженности однородного и неоднородного электрических полей

Слайд 31

Описание слайда:

Рассмотрим примеры

Слайд 32

Описание слайда:

(ЕГЭ 2008 г.) А19. На рисунке изображены линии напряженности электрического поля в некотором месте пространства. В какой из точек напряженность максимальна по модулю? 1 2 3 4

Слайд 33

Описание слайда:

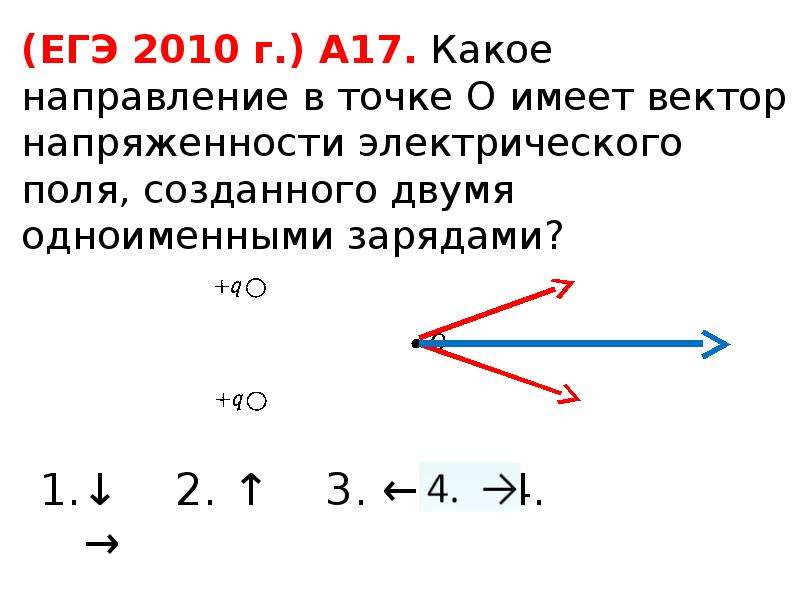

(ЕГЭ 2010 г.) А17. Какое направление в точке О имеет вектор напряженности электрического поля, созданного двумя одноименными зарядами? 1.↓ 2. ↑ 3. ← 4. →
