Слайд 1

Описание слайда:

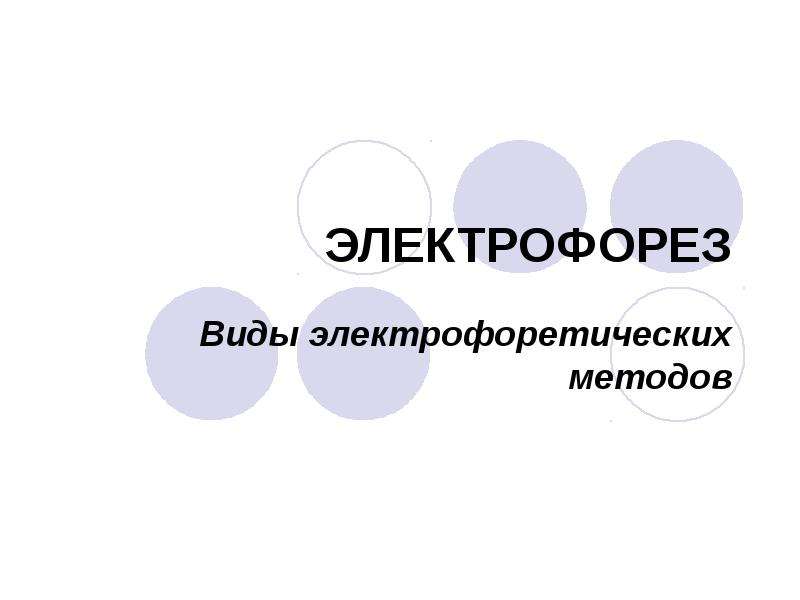

ЭЛЕКТРОФОРЕЗ Виды электрофоретических методов

Слайд 2

Описание слайда:

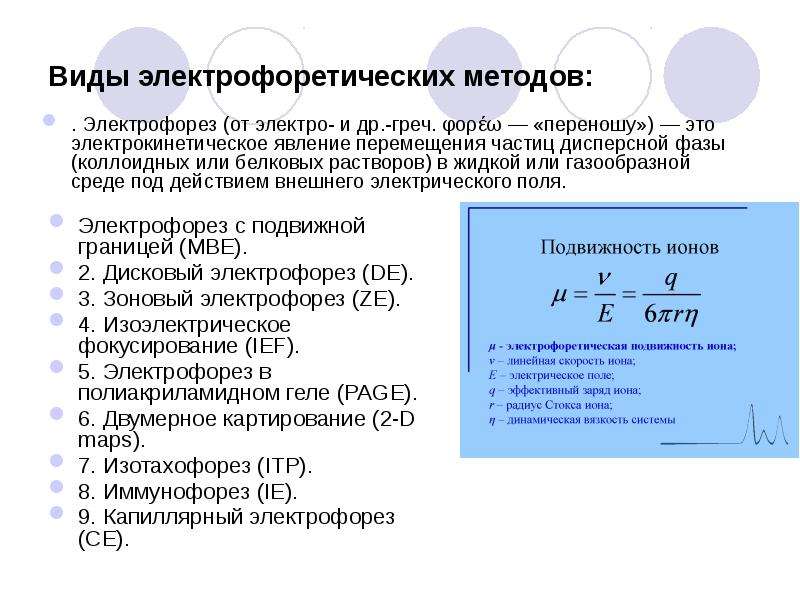

Виды электрофоретических методов: Электрофорез с подвижной границей (MBE). 2. Дисковый электрофорез (DE). 3. Зоновый электрофорез (ZE). 4. Изоэлектрическое фокусирование (IEF). 5. Электрофорез в полиакриламидном геле (PAGE). 6. Двумерное картирование (2-D maps). 7. Изотахофорез (ITP). 8. Иммунофорез (IE). 9. Капиллярный электрофорез (CE).

Слайд 3

Описание слайда:

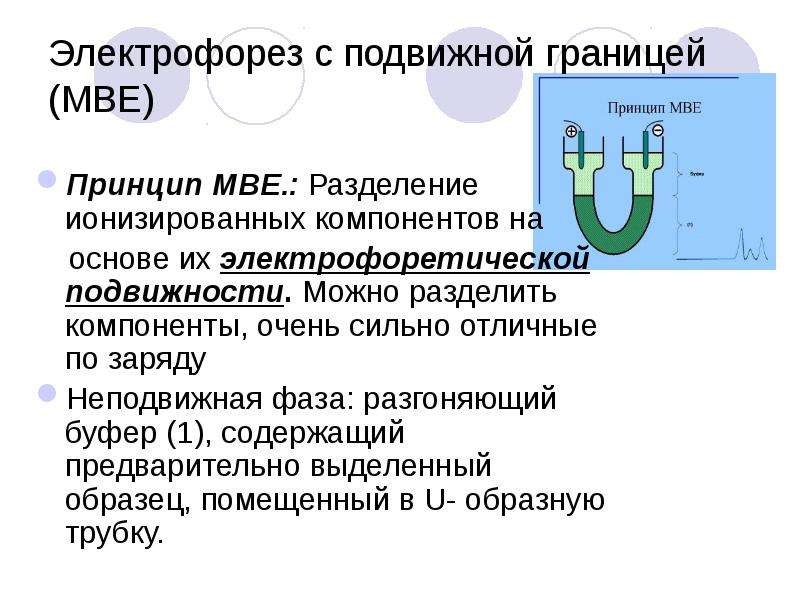

Электрофорез с подвижной границей (MBE) Принцип МВЕ.: Разделение ионизированных компонентов на основе их электрофоретической подвижности. Можно разделить компоненты, очень сильно отличные по заряду Неподвижная фаза: разгоняющий буфер (1), содержащий предварительно выделенный образец, помещенный в U- образную трубку.

Слайд 4

Описание слайда:

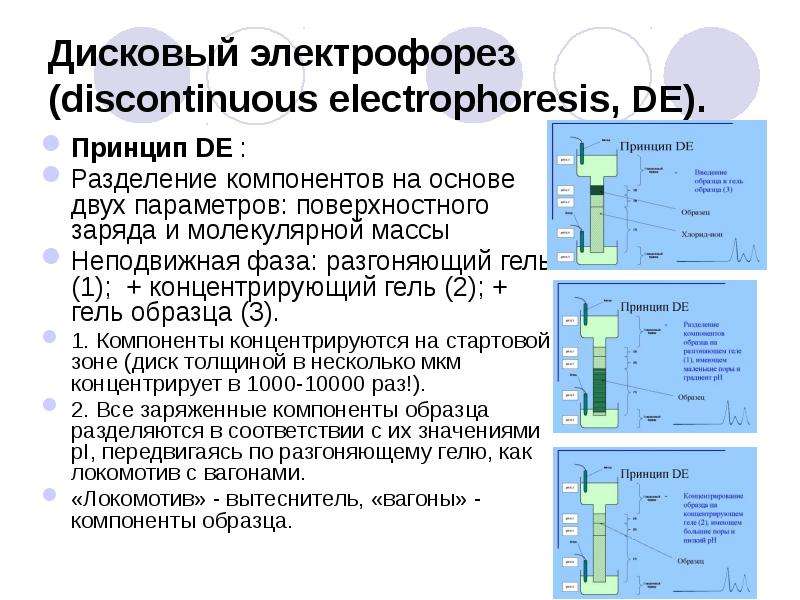

Дисковый электрофорез (discontinuous electrophoresis, DE). Принцип DE : Разделение компонентов на основе двух параметров: поверхностного заряда и молекулярной массы Неподвижная фаза: разгоняющий гель (1); + концентрирующий гель (2); + гель образца (3). 1. Компоненты концентрируются на стартовой зоне (диск толщиной в несколько мкм концентрирует в 1000-10000 раз!). 2. Все заряженные компоненты образца разделяются в соответствии с их значениями pI, передвигаясь по разгоняющему гелю, как локомотив с вагонами. «Локомотив» - вытеснитель, «вагоны» - компоненты образца.

Слайд 5

Описание слайда:

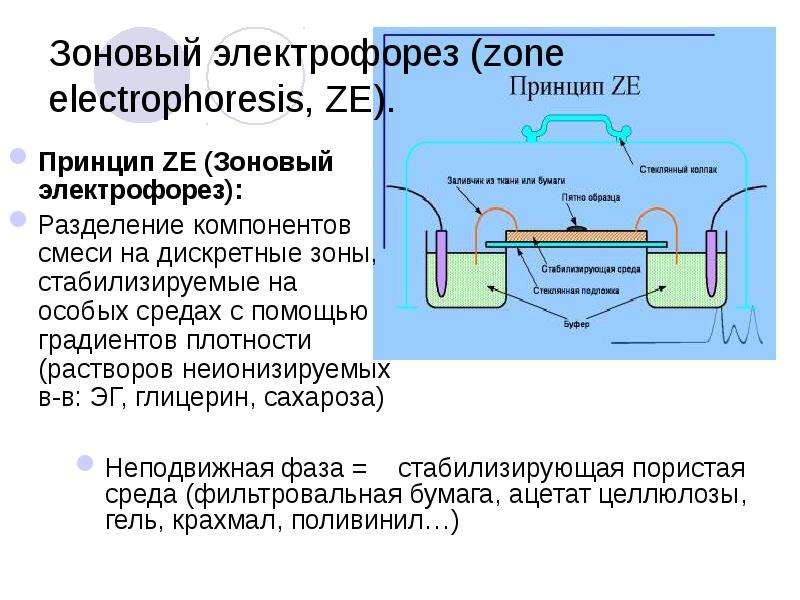

Зоновый электрофорез (zone electrophoresis, ZE). Принцип ZE (Зоновый электрофорез): Разделение компонентов смеси на дискретные зоны, стабилизируемые на особых средах с помощью градиентов плотности (растворов неионизируемых в-в: ЭГ, глицерин, сахароза)

Слайд 6

Описание слайда:

Капиллярный электрофорез (capillary electrophoresis, CE). Принцип СE: Разделение компонентов по любым из описанных выше принципов в капилляре В основе капиллярного электрофореза лежат электрокинетические явления — электромиграция ионов и других заряженных частиц и электроосмос.

Слайд 7

Описание слайда:

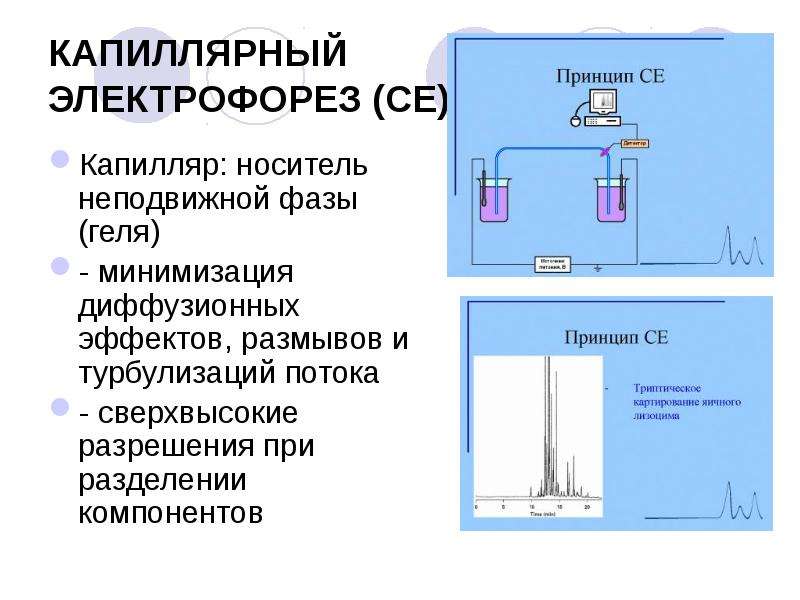

КАПИЛЛЯРНЫЙ ЭЛЕКТРОФОРЕЗ (СE) Капилляр: носитель неподвижной фазы (геля) - минимизация диффузионных эффектов, размывов и турбулизаций потока - сверхвысокие разрешения при разделении компонентов

Слайд 8

Описание слайда:

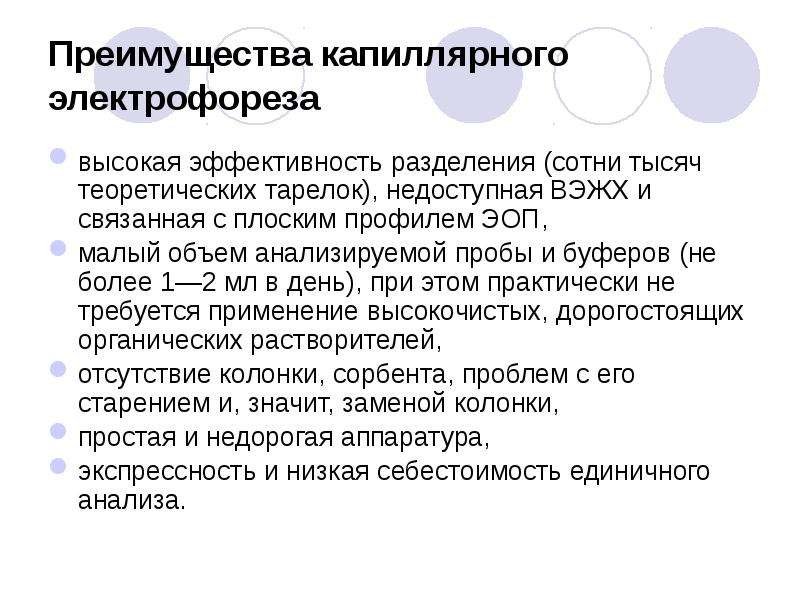

Преимущества капиллярного электрофореза высокая эффективность разделения (сотни тысяч теоретических тарелок), недоступная ВЭЖХ и связанная с плоским профилем ЭОП, малый объем анализируемой пробы и буферов (не более 1—2 мл в день), при этом практически не требуется применение высокочистых, дорогостоящих органических растворителей, отсутствие колонки, сорбента, проблем с его старением и, значит, заменой колонки, простая и недорогая аппаратура, экспрессность и низкая себестоимость единичного анализа.

Слайд 9

Описание слайда:

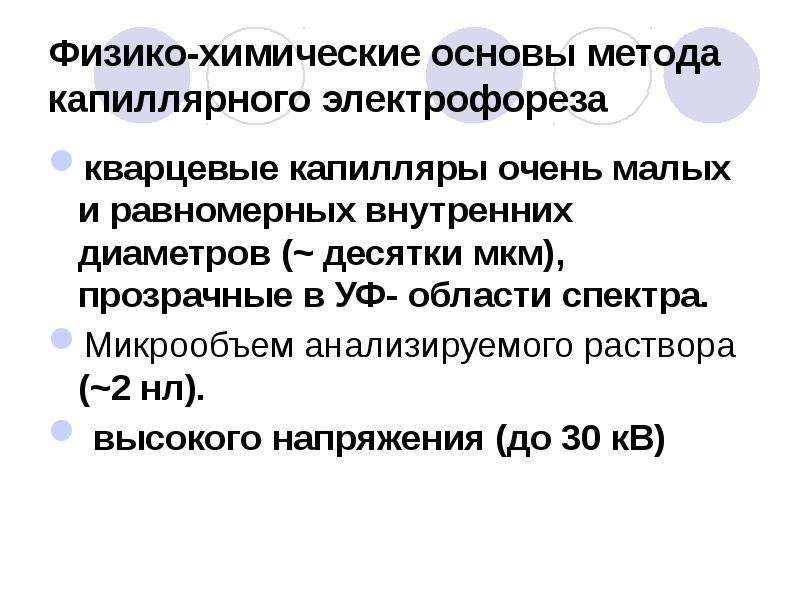

Физико-химические основы метода капиллярного электрофореза кварцевые капилляры очень малых и равномерных внутренних диаметров (~ десятки мкм), прозрачные в УФ- области спектра. Микрообъем анализируемого раствора (~2 нл). высокого напряжения (до 30 кВ)
