Вы можете ознакомиться и скачать презентацию на тему Электромагнитная индукция. Переменный ток. Электромагнитные волны. Доклад-сообщение содержит 20 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Электромагнитная индукция Явление электромагнитной индукции было открыто 29 августа 1831 г. Майклом Фарадеем Явление электромагнитной индукции заключается в возникновении электрического тока в проводящем контуре, который либо покоится в переменном во времени магнитном поле, либо движется в постоянном магнитном поле таким образом, что число линий магнитной индукции, пронизывающих контур, меняется.

Слайд 3

Описание слайда:

Закон электромагнитной индукции Обозначение: — электродвижущая сила, действующая вдоль произвольно выбранного контура.[Вт] (вольт) Обозначение :Ф- магнитный поток[Вб](вебер)

Слайд 4

Описание слайда:

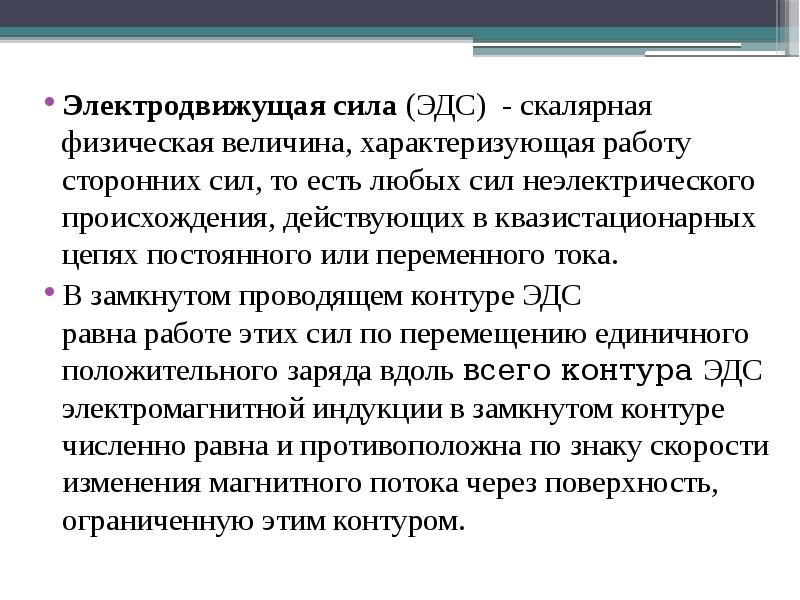

Электродвижущая сила (ЭДС) - скалярная физическая величина, характеризующая работу сторонних сил, то есть любых сил неэлектрического происхождения, действующих в квазистационарных цепях постоянного или переменного тока. Электродвижущая сила (ЭДС) - скалярная физическая величина, характеризующая работу сторонних сил, то есть любых сил неэлектрического происхождения, действующих в квазистационарных цепях постоянного или переменного тока. В замкнутом проводящем контуре ЭДС равна работе этих сил по перемещению единичного положительного заряда вдоль всего контура ЭДС электромагнитной индукции в замкнутом контуре численно равна и противоположна по знаку скорости изменения магнитного потока через поверхность, ограниченную этим контуром.

Слайд 5

Описание слайда:

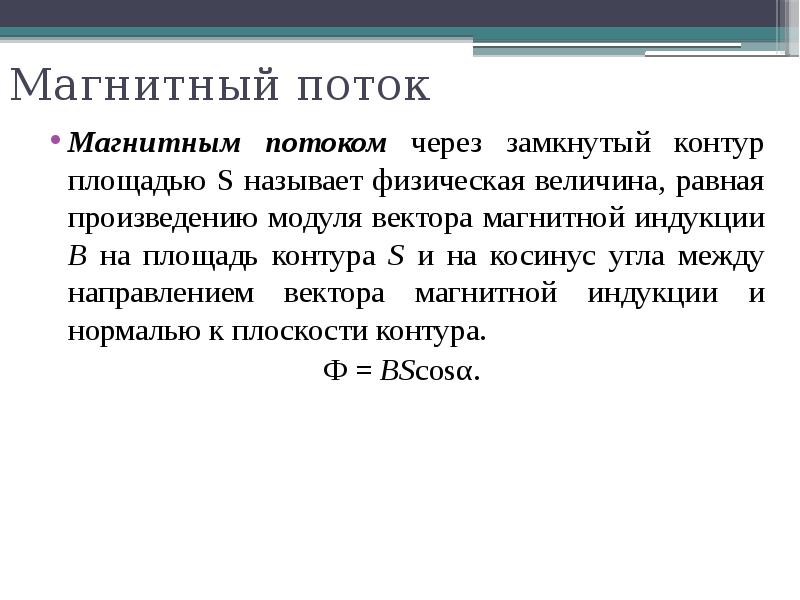

Магнитный поток Магнитным потоком через замкнутый контур площадью S называет физическая величина, равная произведению модуля вектора магнитной индукции В на площадь контура S и на косинус угла между направлением вектора магнитной индукции и нормалью к плоскости контура. Ф = BScosα.

Слайд 6

Описание слайда:

Магнитная индукция Магнитная индукция — это векторная физическая величина, модуль которой численно равен максимальной силе, действующей со стороны магнитного поля на единичный элемент тока. Единичный элемент тока — это проводник длиной 1 м и силой тока в нем 1 А.

Слайд 7

Описание слайда:

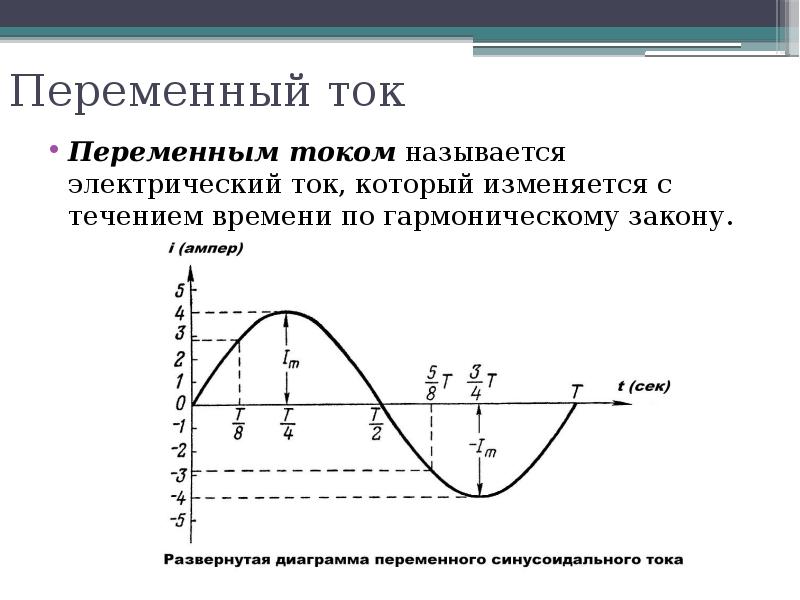

Переменный ток Переменным током называется электрический ток, который изменяется с течением времени по гармоническому закону.

Слайд 8

Описание слайда:

Характеристики переменного тока Переменный ток характеризуется амплитудой, периодом, частотой и фазой. Амплитудой называется наибольшее значение, положительное или отрицательное, принимаемое переменным током. Периодом называется время, в течение которого происходит полное колебание тока в проводнике. Частота - величина, обратная периоду. Фаза характеризует состояние переменного тока с течением времени. При t = 0 фаза называется начальной.

Слайд 9

Описание слайда:

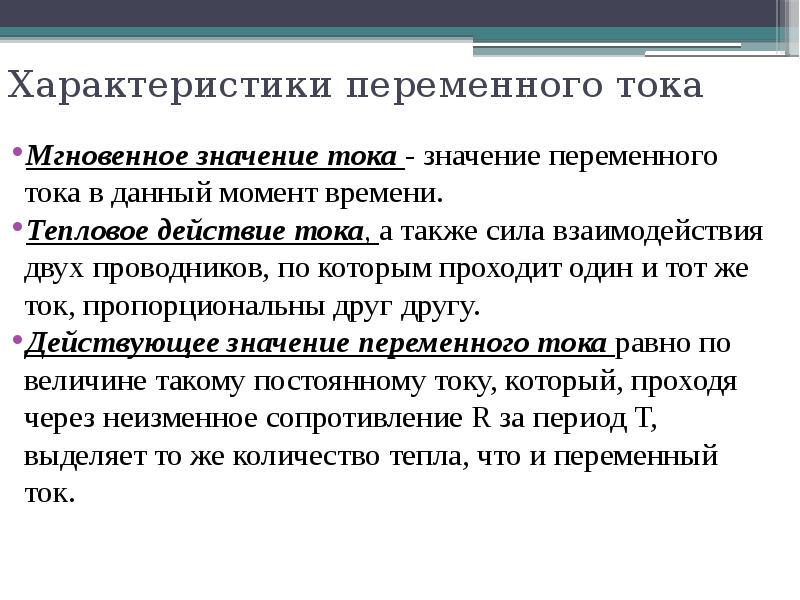

Характеристики переменного тока Мгновенное значение тока - значение переменного тока в данный момент времени. Тепловое действие тока, а также сила взаимодействия двух проводников, по которым проходит один и тот же ток, пропорциональны друг другу. Действующее значение переменного тока равно по величине такому постоянному току, который, проходя через неизменное сопротивление R за период Т, выделяет то же количество тепла, что и переменный ток.

Слайд 10

Описание слайда:

Источники переменного тока Переменный ток непрерывно изменяется как по величине, так и по направлению, причем изменения эти происходят периодически, т. е. точно повторяются через равные промежутки времени. Чтобы вызвать в цепи такой ток, используются источники переменного тока, создающие переменную ЭДС, периодически изменяющуюся по величине и направлению. Такие источники называются генераторами переменного тока.

Слайд 11

Описание слайда:

Электромагнитная волна Где Е – напряжённость электрического поля; В – напряжённость магнитного поля; V – направление распространения волны

Слайд 12

Описание слайда:

Электромагнитная волна Электромагнитные волны распространяются в вакууме со скоростью, не зависящей от скорости источника или приёмника излучения и равной c. Амплитуда колебаний всех электромагнитных волн одинакова, волны различаются лишь частотой (длинной волны), фазой, степенью поляризации и скоростью изменения этой поляризации.. Электромагнитные колебания передаются особыми полярными частицами с помощью вращений.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Разновидность электромагнитных волн

Слайд 15

Описание слайда:

Шкала электромагнитных волн

Слайд 16

Описание слайда:

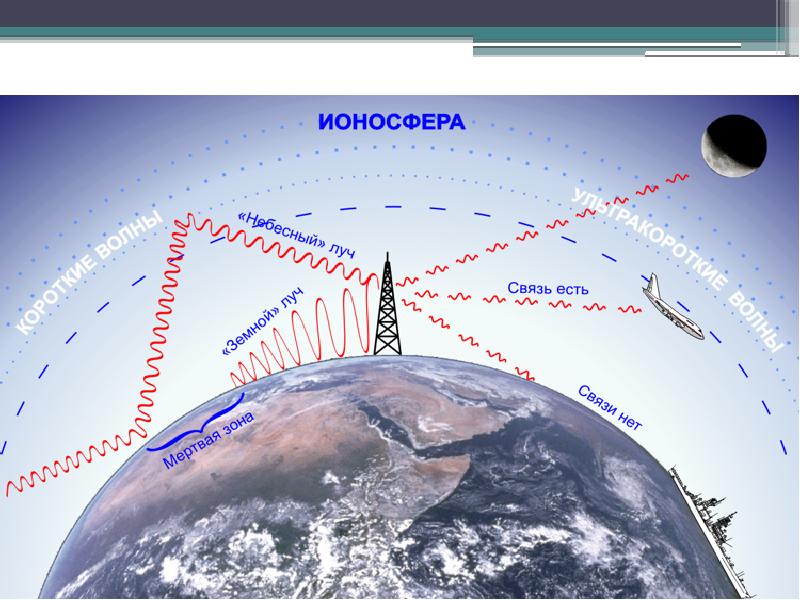

Радиоволны Радиоволны открыты в 1886 году Г. Герцем. Источник – переменный ток. Распространение радиоволн - явление переноса энергии электромагнитных колебаний в диапазоне радиочастот. Виды волн: Средние и длинные волны - > 100 м (надежная радиосвязь на ограниченных расстояниях при достаточной мощности) Короткие волны - от 10 до 100 м Ультракороткие радиоволны - < 10 м (радиосвязь между пунктами в пределах прямой видимости, для связи с космическими кораблями)

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Радиолокация Радиолокация – обнаружение, точное определение местонахождения и скорости объектов с помощью радиоволн. Сигнал радиоволны- электрические колебания сверхвысокой частоты, распространяемой в виде электромагнитных волн Точность измерения зависит от:
