Слайд 1

Описание слайда:

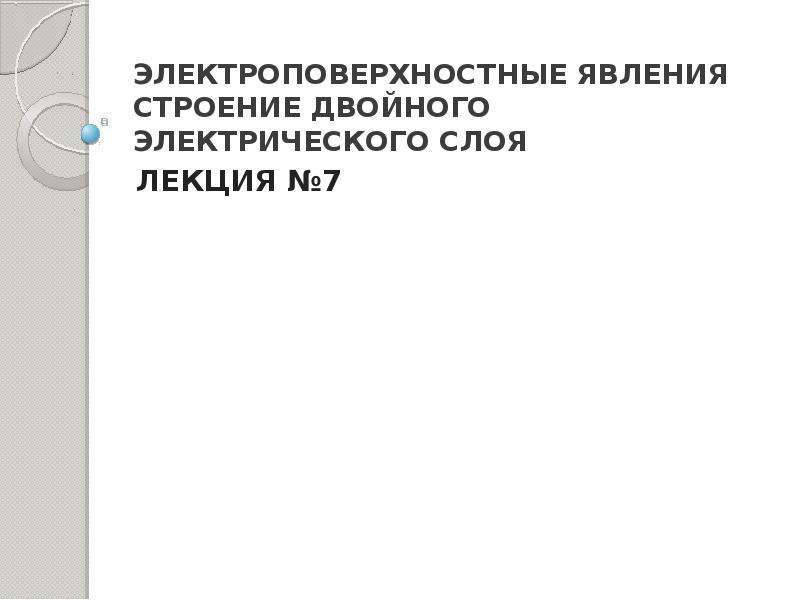

ЭЛЕКТРОПОВЕРХНОСТНЫЕ ЯВЛЕНИЯ СТРОЕНИЕ ДВОЙНОГО ЭЛЕКТРИЧЕСКОГО СЛОЯ ЛЕКЦИЯ №7

Слайд 2

Описание слайда:

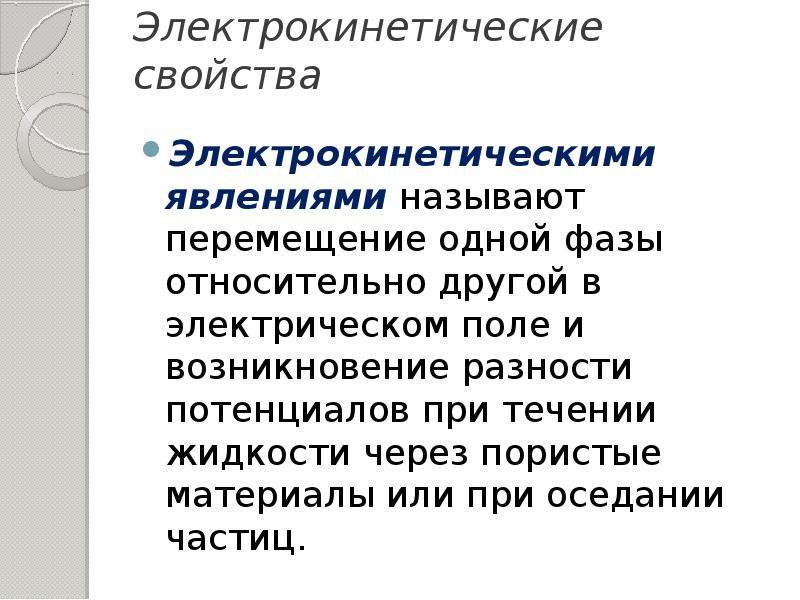

Электрокинетические свойства Электрокинетическими явлениями называют перемещение одной фазы относительно другой в электрическом поле и возникновение разности потенциалов при течении жидкости через пористые материалы или при оседании частиц.

Слайд 3

Описание слайда:

Обусловлены наличием заряда у частиц д. ф. и противоположного заряда д. с. Обусловлены наличием заряда у частиц д. ф. и противоположного заряда д. с. Существует два вида:

Слайд 4

Описание слайда:

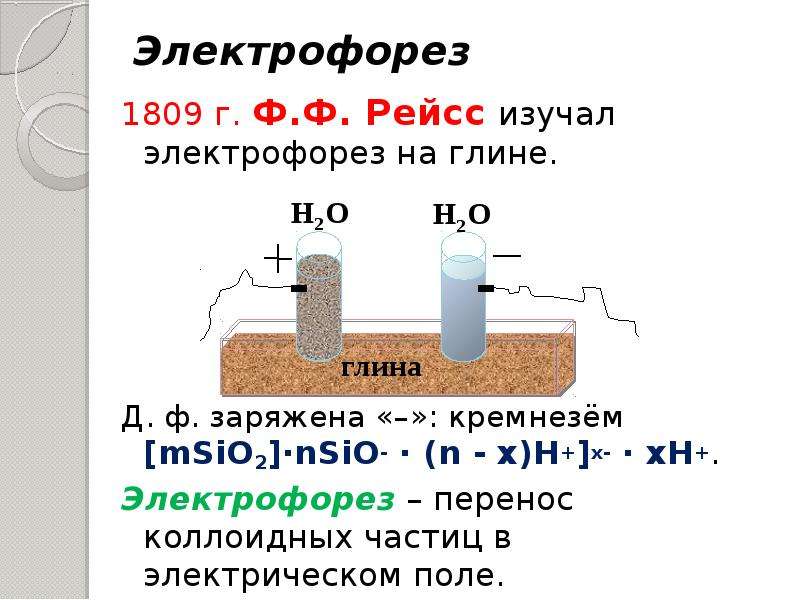

1809 г. Ф.Ф. Рейсс изучал электрофорез на глине. 1809 г. Ф.Ф. Рейсс изучал электрофорез на глине. Д. ф. заряжена «–»: кремнезём [mSiO2]∙nSiO- ∙ (n - x)H+]x- ∙ xH+. Электрофорез – перенос коллоидных частиц в электрическом поле.

Слайд 5

Описание слайда:

Электроосмос 1852 г. Видеман Электроосмос – это течение жидкости через капиллярные системы под влиянием разности потенциалов.

Слайд 6

Описание слайда:

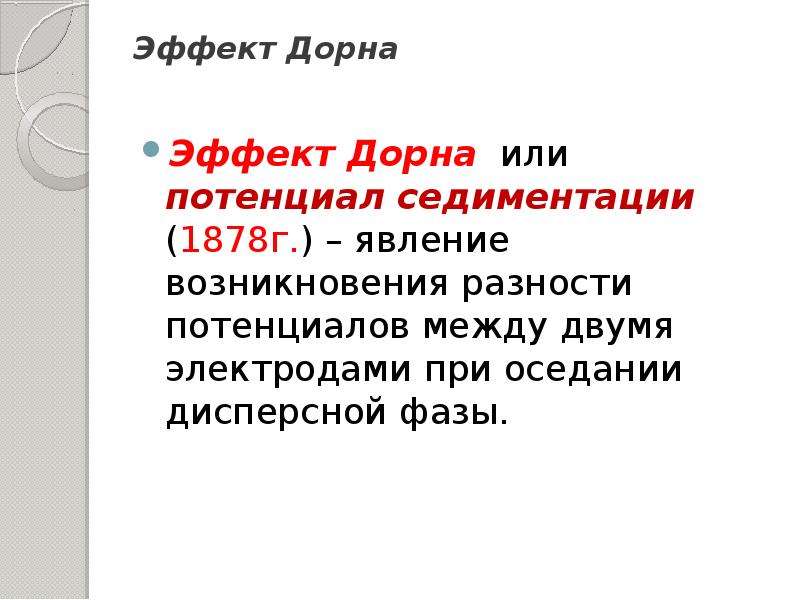

Эффект Дорна Эффект Дорна или потенциал седиментации (1878г.) – явление возникновения разности потенциалов между двумя электродами при оседании дисперсной фазы.

Слайд 7

Описание слайда:

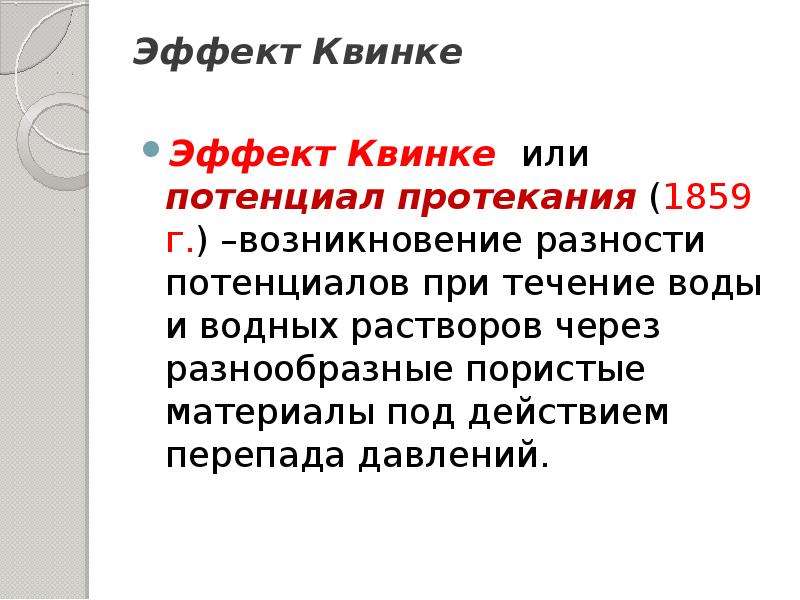

Эффект Квинке Эффект Квинке или потенциал протекания (1859 г.) –возникновение разности потенциалов при течение воды и водных растворов через разнообразные пористые материалы под действием перепада давлений.

Слайд 8

Описание слайда:

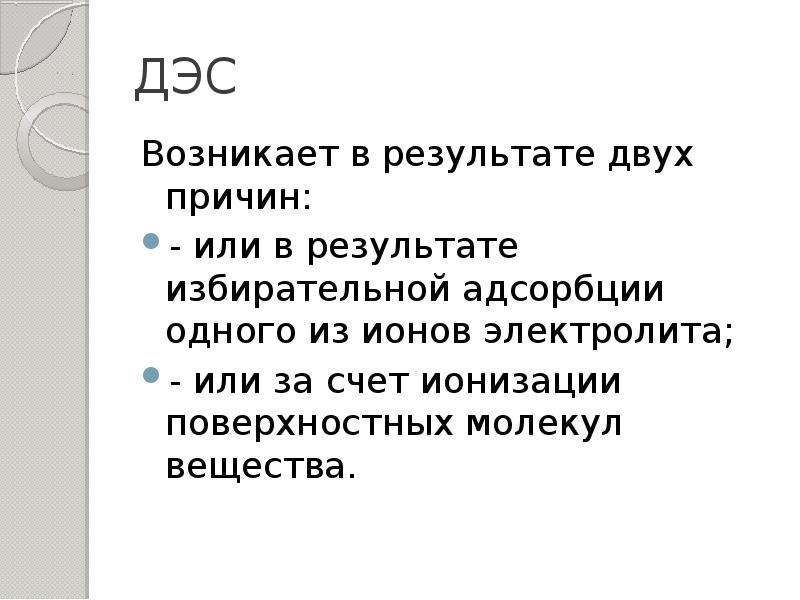

ДЭС Возникает в результате двух причин: - или в результате избирательной адсорбции одного из ионов электролита; - или за счет ионизации поверхностных молекул вещества.

Слайд 9

Описание слайда:

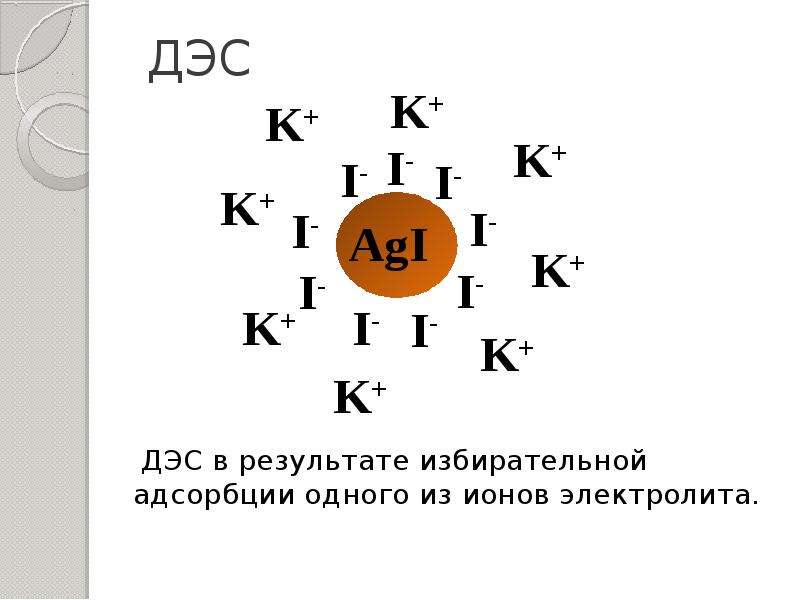

ДЭС в результате избирательной адсорбции одного из ионов электролита. ДЭС в результате избирательной адсорбции одного из ионов электролита.

Слайд 10

Описание слайда:

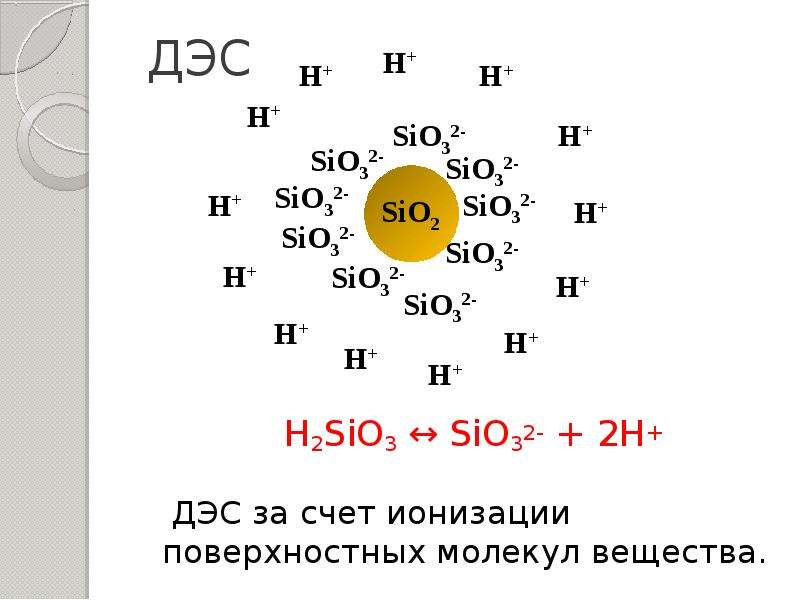

ДЭС за счет ионизации поверхностных молекул вещества. ДЭС за счет ионизации поверхностных молекул вещества.

Слайд 11

Описание слайда:

Строение двойного электрического слоя Существует несколько моделей:

Слайд 12

Описание слайда:

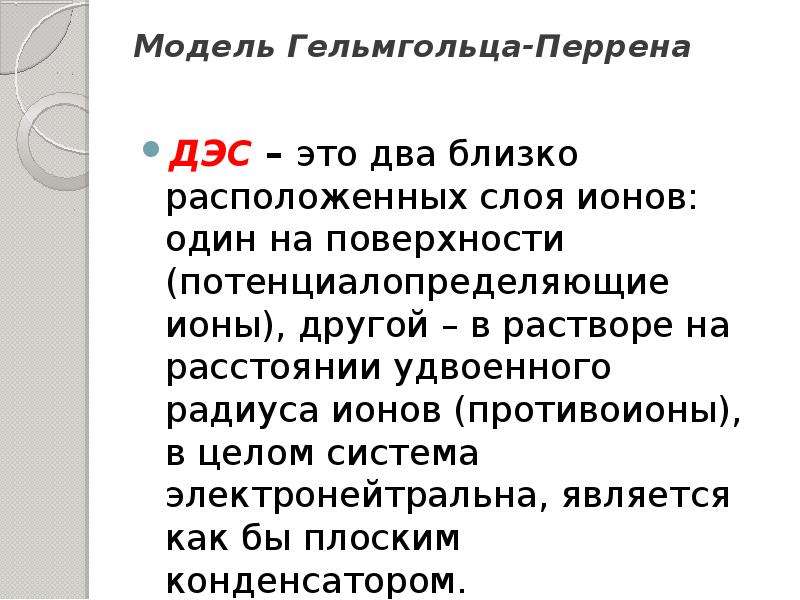

Модель Гельмгольца-Перрена ДЭС – это два близко расположенных слоя ионов: один на поверхности (потенциалопределяющие ионы), другой – в растворе на расстоянии удвоенного радиуса ионов (противоионы), в целом система электронейтральна, является как бы плоским конденсатором.

Слайд 13

Описание слайда:

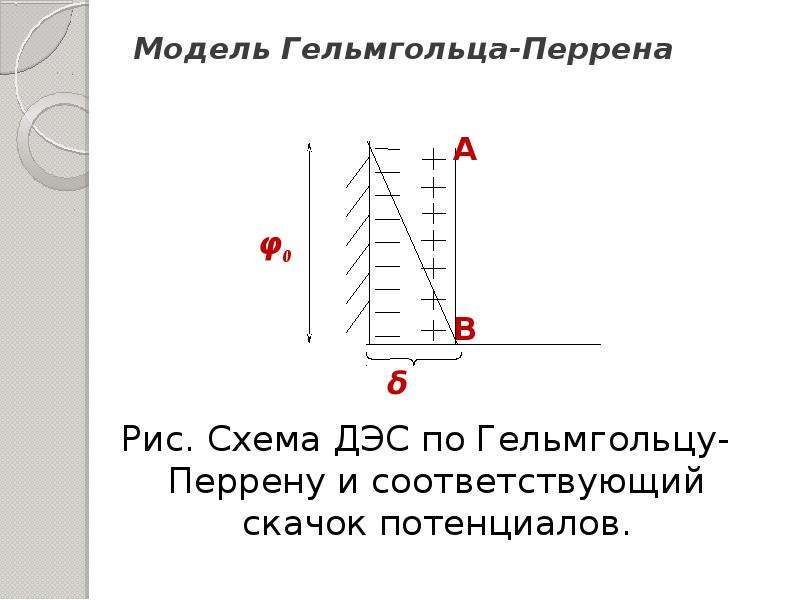

Модель Гельмгольца-Перрена Рис. Схема ДЭС по Гельмгольцу-Перрену и соответствующий скачок потенциалов.

Слайд 14

Описание слайда:

Модель Гельмгольца-Перрена ДЭС является как бы плоским конденсатором. где φ0 – разность потенциалов между дисперсной фазой и дисперсионной средой; q – поверхностный заряд; C – емкость конденсатора: ; ε – диэлектрическая проницаемость дисперсионной среды; ε0 – абсолютная диэлектрическая проницаемость: ; δ – расстояние между пластинами. Или

Слайд 15

Описание слайда:

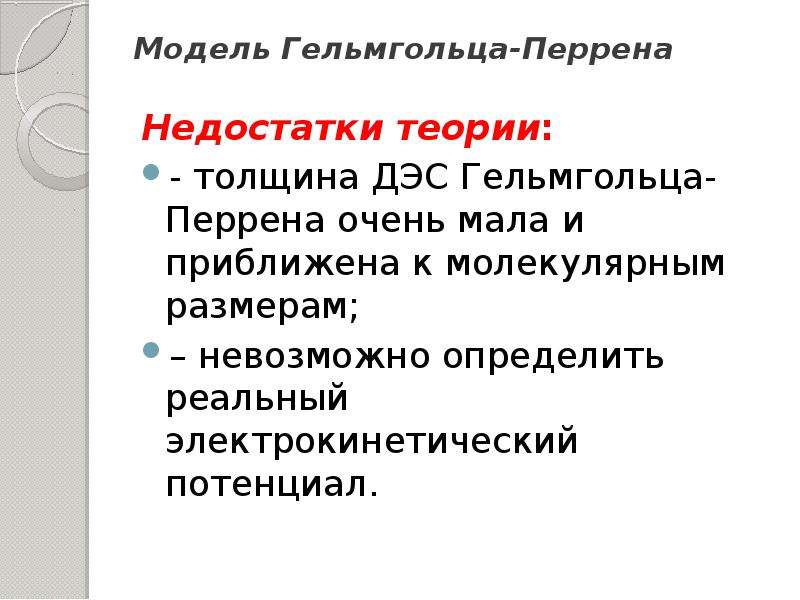

Модель Гельмгольца-Перрена Недостатки теории: - толщина ДЭС Гельмгольца-Перрена очень мала и приближена к молекулярным размерам; – невозможно определить реальный электрокинетический потенциал.

Слайд 16

Описание слайда:

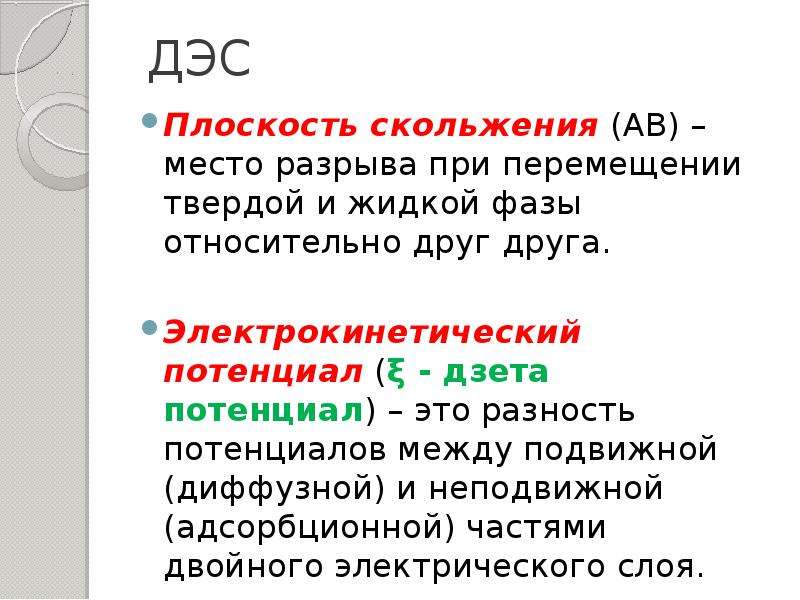

Плоскость скольжения (АВ) – место разрыва при перемещении твердой и жидкой фазы относительно друг друга. Плоскость скольжения (АВ) – место разрыва при перемещении твердой и жидкой фазы относительно друг друга. Электрокинетический потенциал (ξ - дзета потенциал) – это разность потенциалов между подвижной (диффузной) и неподвижной (адсорбционной) частями двойного электрического слоя.

Слайд 17

Описание слайда:

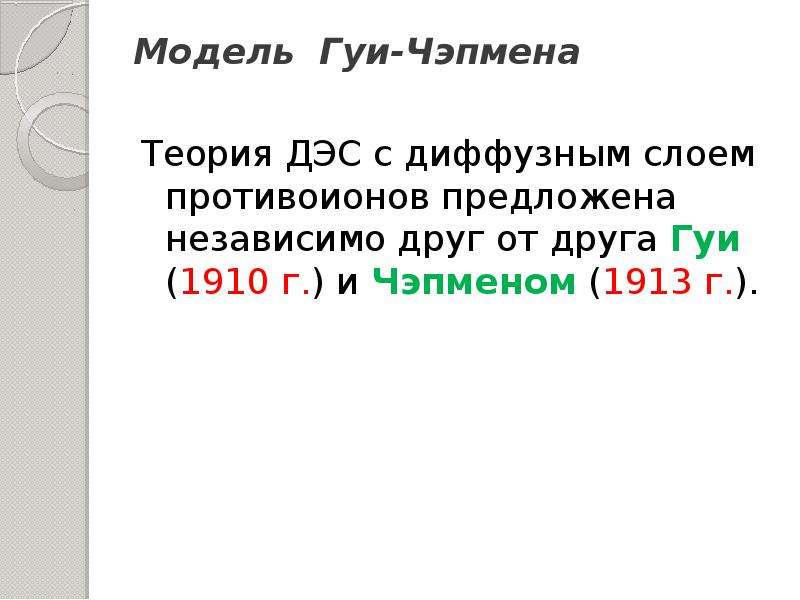

Модель Гуи-Чэпмена Теория ДЭС с диффузным слоем противоионов предложена независимо друг от друга Гуи (1910 г.) и Чэпменом (1913 г.).

Слайд 18

Описание слайда:

Модель Гуи-Чэпмена Рис. Схема ДЭС по Гуи-Чэпмену и падение в нём потенциала.

Слайд 19

Описание слайда:

Модель Гуи-Чэпмена Величина электрокинетического потенциала зависит от:

Слайд 20

Описание слайда:

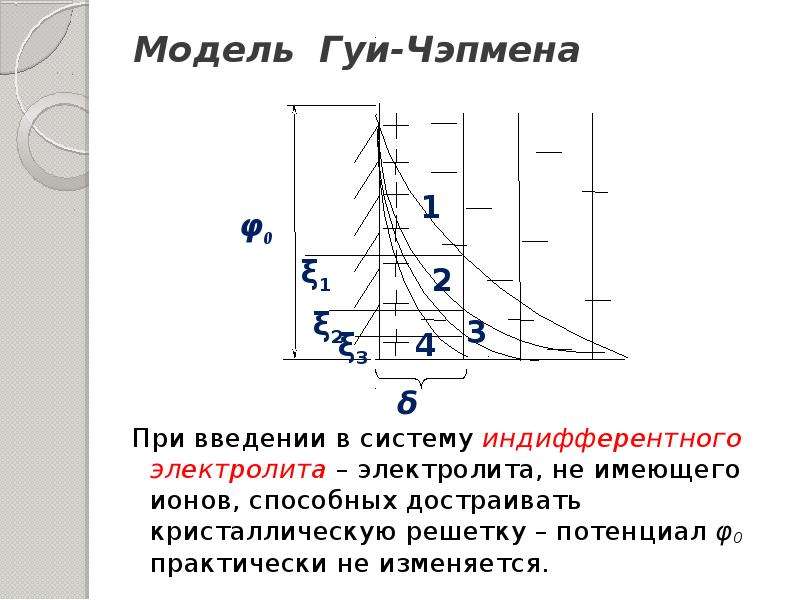

Модель Гуи-Чэпмена При введении в систему индифферентного электролита – электролита, не имеющего ионов, способных достраивать кристаллическую решетку – потенциал φ0 практически не изменяется.

Слайд 21

Описание слайда:

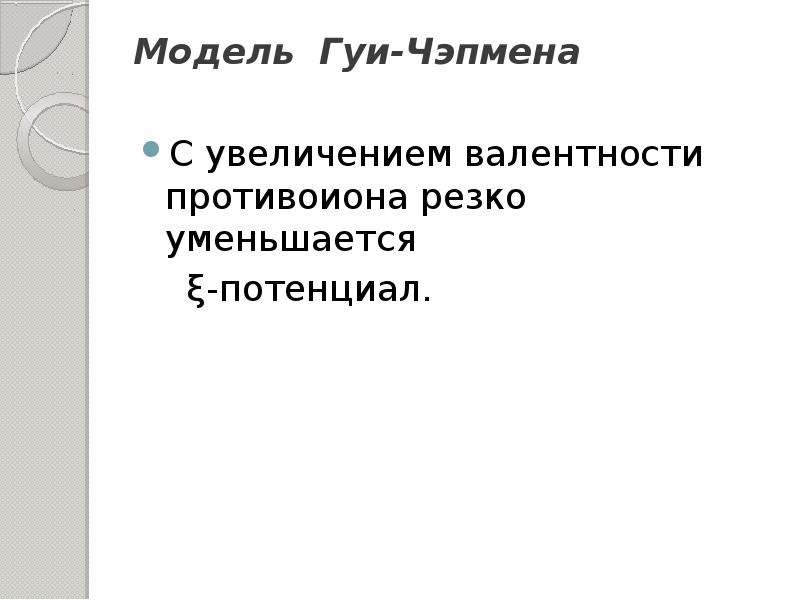

Модель Гуи-Чэпмена С увеличением валентности противоиона резко уменьшается ξ-потенциал.

Слайд 22

Описание слайда:

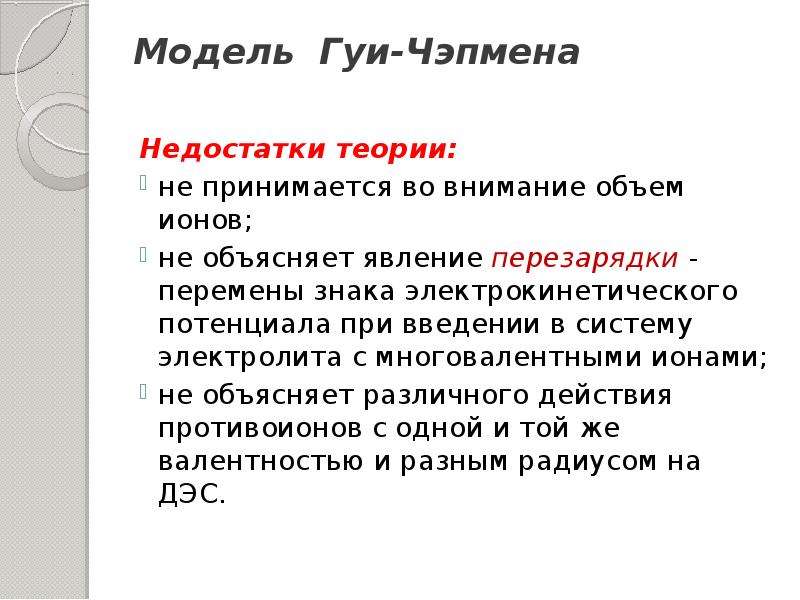

Модель Гуи-Чэпмена Недостатки теории: не принимается во внимание объем ионов; не объясняет явление перезарядки - перемены знака электрокинетического потенциала при введении в систему электролита с многовалентными ионами; не объясняет различного действия противоионов с одной и той же валентностью и разным радиусом на ДЭС.

Слайд 23

Описание слайда:

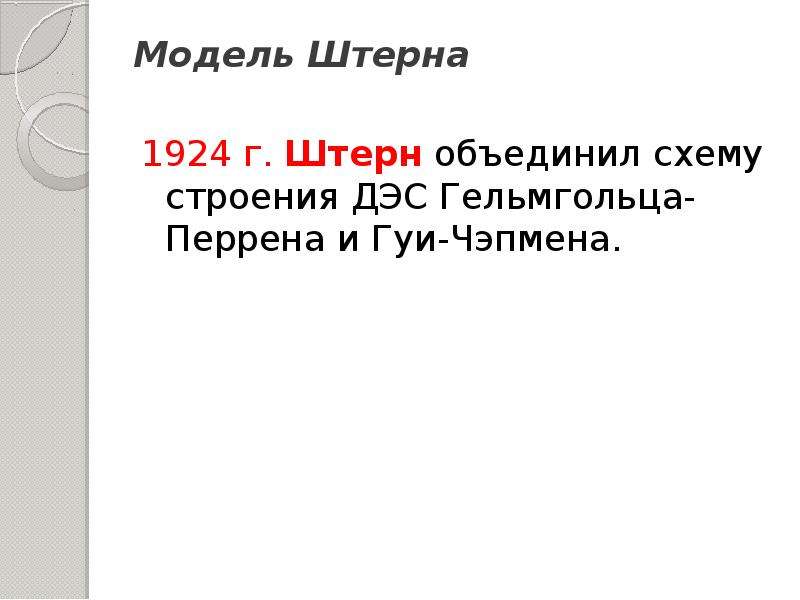

Модель Штерна 1924 г. Штерн объединил схему строения ДЭС Гельмгольца-Перрена и Гуи-Чэпмена.

Слайд 24

Описание слайда:

Модель Штерна Рис. Схема ДЭС по Штерну и падение в нём потенциала.

Слайд 25

Описание слайда:

Модель Штерна Падение потенциала φ0 складывается из φδ – падения потенциала в диффузнном слое - и разности потенциалов между обкладками конденсатора φ0 - φδ . Границы скольжения не ясны, в общем случае по границе слоя Гуи.

Слайд 26

Описание слайда:

Модель Штерна Зависимость электрокинетического потенциала от валентности противоиона определяется адсорбционной способностью, обусловленной их поляризуемостью и гидратацией. Перезарядка ДЭС: многовалентные электроны могут втягиваться в слой Гельмгольца из-за сильных электрических взаимодействий. Потенциал φ0 не изменяется

Слайд 27

Описание слайда:

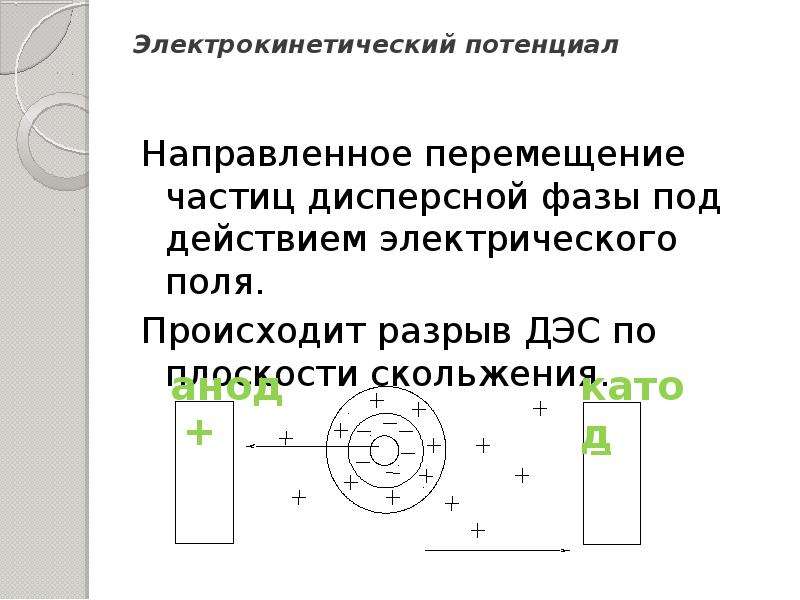

Электрокинетический потенциал Направленное перемещение частиц дисперсной фазы под действием электрического поля. Происходит разрыв ДЭС по плоскости скольжения.

Слайд 28

Описание слайда:

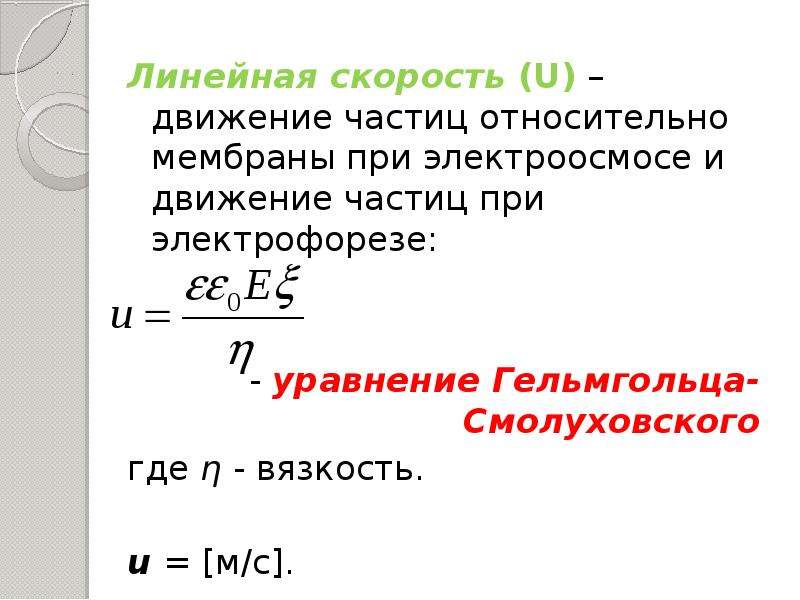

Линейная скорость (U) – движение частиц относительно мембраны при электроосмосе и движение частиц при электрофорезе: Линейная скорость (U) – движение частиц относительно мембраны при электроосмосе и движение частиц при электрофорезе: - уравнение Гельмгольца-Смолуховского где η - вязкость. u = [м/с].

Слайд 29

Описание слайда:

При движении частиц дисперсной фазы они вынуждены взаимодействовать с противоионами дисперсионной среды, что вызывает электрофоретическое торможение: При движении частиц дисперсной фазы они вынуждены взаимодействовать с противоионами дисперсионной среды, что вызывает электрофоретическое торможение: uэф =
