Слайд 1


Электропроводность. Плотность полного электрического тока, слайд №1
Описание слайда:

Слайд 2


ПЛОТНОСТЬ ПОЛНОГО ЭЛЕКТРИЧЕСКОГО ТОКА По Максвелу Jполн = Jпр +Jсм Jпр, Jсм – плотности тока проводимости и смещения
Описание слайда:
ПЛОТНОСТЬ ПОЛНОГО ЭЛЕКТРИЧЕСКОГО ТОКА По Максвелу Jполн = Jпр +Jсм Jпр, Jсм – плотности тока проводимости и смещения

Слайд 3


ПЛОТНОСТЬ ПОЛНОГО ЭЛЕКТРИЧЕСКОГО ТОКА Закон Ома в дифференциальной форме: Jпр = σ Е, где σ – удельная проводимость среды; Е –напряженность электрического тока
Описание слайда:
ПЛОТНОСТЬ ПОЛНОГО ЭЛЕКТРИЧЕСКОГО ТОКА Закон Ома в дифференциальной форме: Jпр = σ Е, где σ – удельная проводимость среды; Е –напряженность электрического тока

Слайд 4

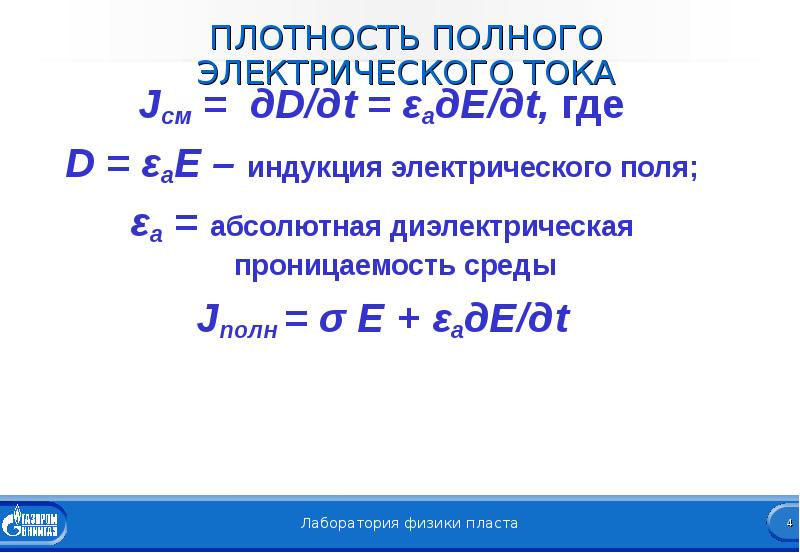

ПЛОТНОСТЬ ПОЛНОГО ЭЛЕКТРИЧЕСКОГО ТОКА Jсм = дD/дt = εадЕ/дt, где D = εаЕ – индукция электрического поля; εа = абсолютная диэлектрическая проницаемость среды Jполн = σ Е + εадЕ/дt
Описание слайда:
ПЛОТНОСТЬ ПОЛНОГО ЭЛЕКТРИЧЕСКОГО ТОКА Jсм = дD/дt = εадЕ/дt, где D = εаЕ – индукция электрического поля; εа = абсолютная диэлектрическая проницаемость среды Jполн = σ Е + εадЕ/дt

Слайд 5

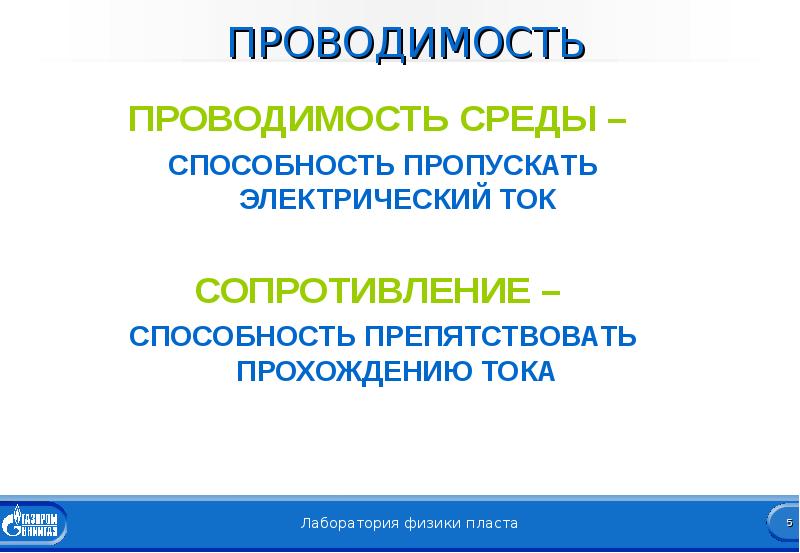

ПРОВОДИМОСТЬ ПРОВОДИМОСТЬ СРЕДЫ – СПОСОБНОСТЬ ПРОПУСКАТЬ ЭЛЕКТРИЧЕСКИЙ ТОК СОПРОТИВЛЕНИЕ – СПОСОБНОСТЬ ПРЕПЯТСТВОВАТЬ ПРОХОЖДЕНИЮ ТОКА
Описание слайда:
ПРОВОДИМОСТЬ ПРОВОДИМОСТЬ СРЕДЫ – СПОСОБНОСТЬ ПРОПУСКАТЬ ЭЛЕКТРИЧЕСКИЙ ТОК СОПРОТИВЛЕНИЕ – СПОСОБНОСТЬ ПРЕПЯТСТВОВАТЬ ПРОХОЖДЕНИЮ ТОКА

Слайд 6

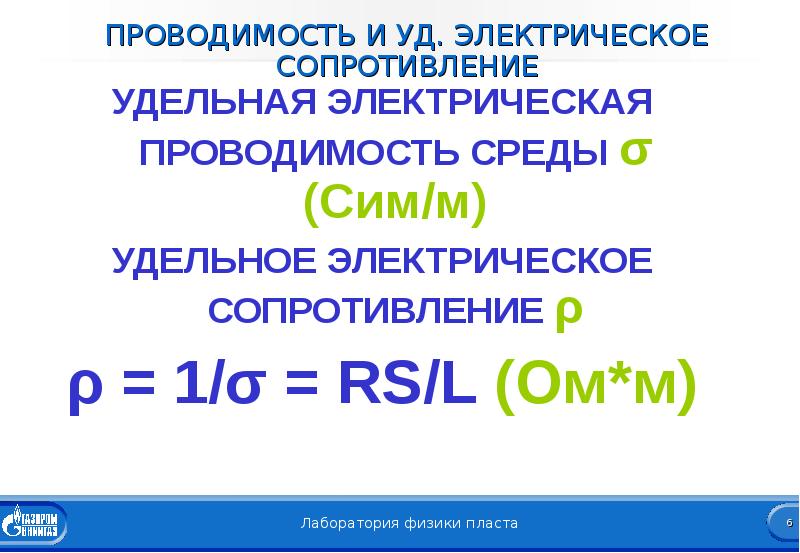

ПРОВОДИМОСТЬ И УД. ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ УДЕЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ ПРОВОДИМОСТЬ СРЕДЫ σ (Сим/м) УДЕЛЬНОЕ ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ρ ρ = 1/σ = RS/L (Ом*м)
Описание слайда:
ПРОВОДИМОСТЬ И УД. ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ УДЕЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ ПРОВОДИМОСТЬ СРЕДЫ σ (Сим/м) УДЕЛЬНОЕ ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ρ ρ = 1/σ = RS/L (Ом*м)

Слайд 7

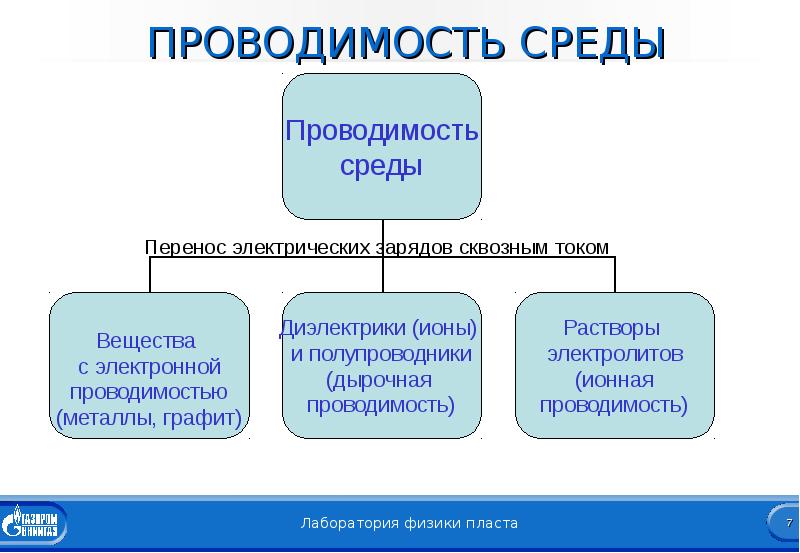

ПРОВОДИМОСТЬ СРЕДЫ
Описание слайда:
ПРОВОДИМОСТЬ СРЕДЫ

Слайд 8

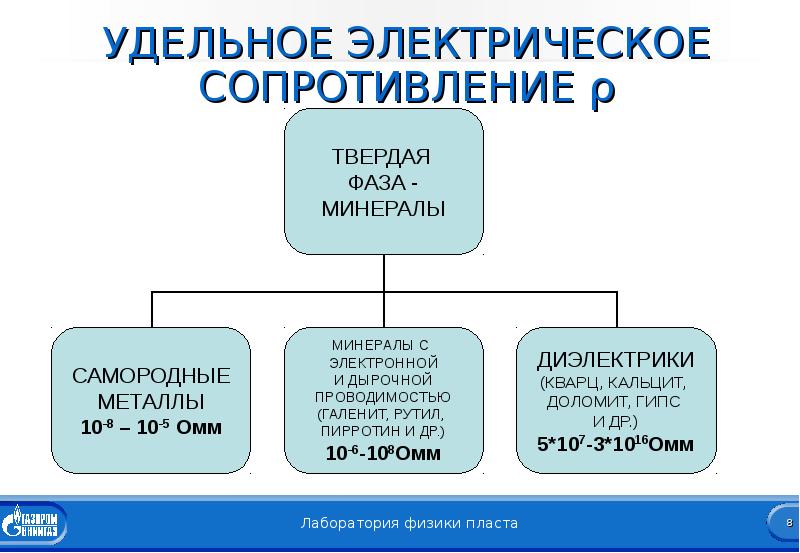

УДЕЛЬНОЕ ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ρ
Описание слайда:
УДЕЛЬНОЕ ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ρ

Слайд 9

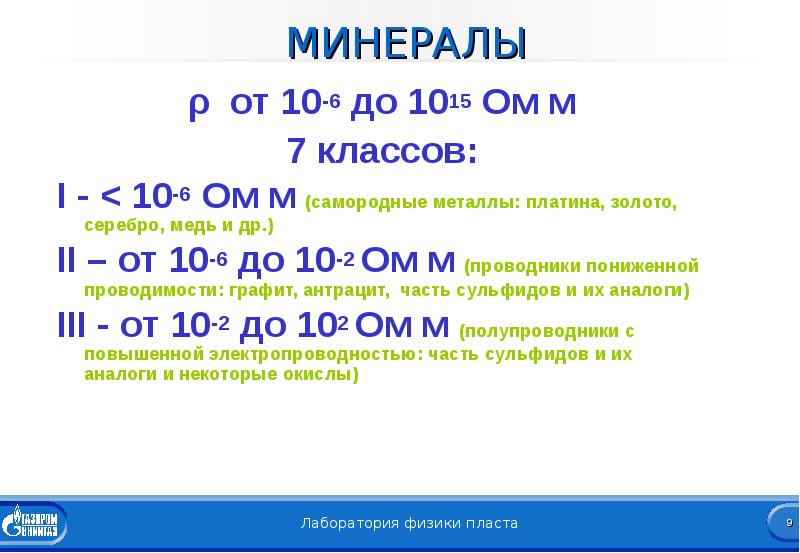

МИНЕРАЛЫ ρ от 10-6 до 1015 Ом м 7 классов: I - < 10-6 Ом м (самородные металлы: платина, золото, серебро, медь и др.) II – от 10-6 до 10-2 Ом м (проводники пониженной проводимости: графит, антрацит, часть сульфидов и их аналоги) III - от 10-2 до 102 Ом м (полупроводники с повышенной электропроводностью: часть сульфидов и их аналоги и некоторые окислы)
Описание слайда:
МИНЕРАЛЫ ρ от 10-6 до 1015 Ом м 7 классов: I - < 10-6 Ом м (самородные металлы: платина, золото, серебро, медь и др.) II – от 10-6 до 10-2 Ом м (проводники пониженной проводимости: графит, антрацит, часть сульфидов и их аналоги) III - от 10-2 до 102 Ом м (полупроводники с повышенной электропроводностью: часть сульфидов и их аналоги и некоторые окислы)

Слайд 10

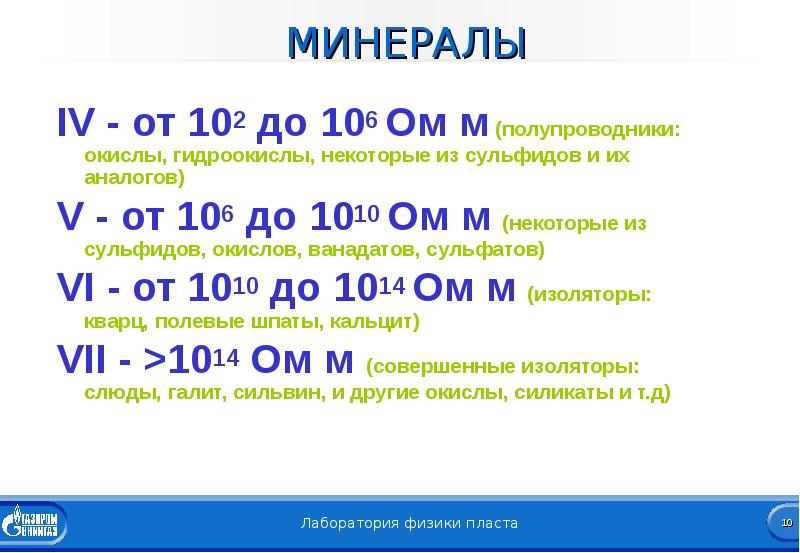

МИНЕРАЛЫ IV - от 102 до 106 Ом м (полупроводники: окислы, гидроокислы, некоторые из сульфидов и их аналогов) V - от 106 до 1010 Ом м (некоторые из сульфидов, окислов, ванадатов, сульфатов) VI - от 1010 до 1014 Ом м (изоляторы: кварц, полевые шпаты, кальцит) VII - >1014 Ом м (совершенные изоляторы: слюды, галит, сильвин, и другие окислы, силикаты и т.д)
Описание слайда:
МИНЕРАЛЫ IV - от 102 до 106 Ом м (полупроводники: окислы, гидроокислы, некоторые из сульфидов и их аналогов) V - от 106 до 1010 Ом м (некоторые из сульфидов, окислов, ванадатов, сульфатов) VI - от 1010 до 1014 Ом м (изоляторы: кварц, полевые шпаты, кальцит) VII - >1014 Ом м (совершенные изоляторы: слюды, галит, сильвин, и другие окислы, силикаты и т.д)

Слайд 11

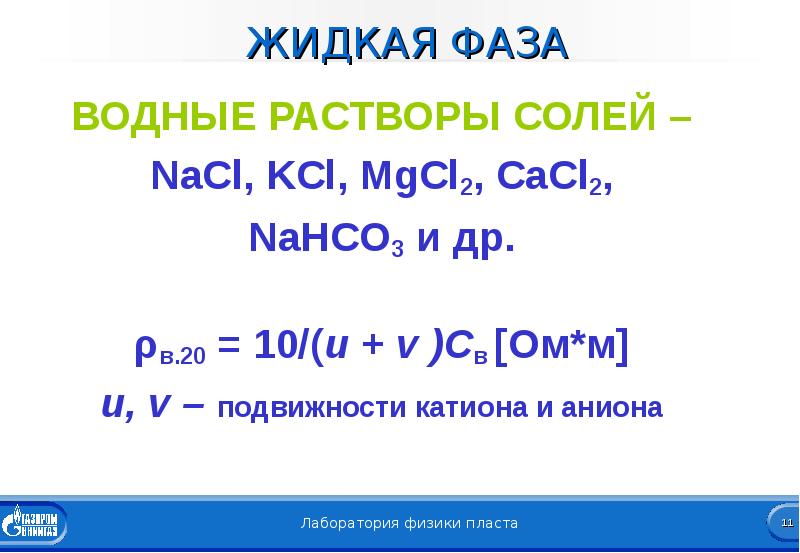

ЖИДКАЯ ФАЗА ВОДНЫЕ РАСТВОРЫ СОЛЕЙ – NaCl, KCl, MgCl2, CaCl2, NaHCO3 и др. ρв.20 = 10/(u + v )Cв [Ом*м] u, v – подвижности катиона и аниона
Описание слайда:
ЖИДКАЯ ФАЗА ВОДНЫЕ РАСТВОРЫ СОЛЕЙ – NaCl, KCl, MgCl2, CaCl2, NaHCO3 и др. ρв.20 = 10/(u + v )Cв [Ом*м] u, v – подвижности катиона и аниона

Слайд 12

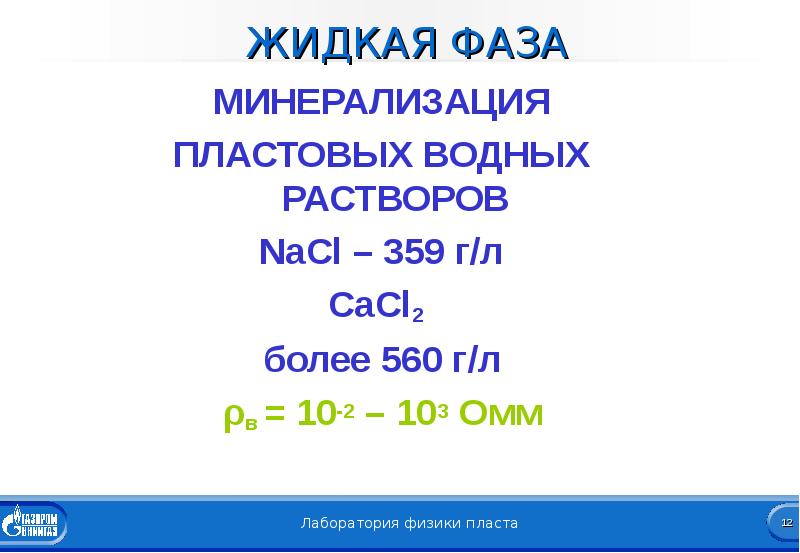

ЖИДКАЯ ФАЗА МИНЕРАЛИЗАЦИЯ ПЛАСТОВЫХ ВОДНЫХ РАСТВОРОВ NaCl – 359 г/л CaCl2 более 560 г/л ρв = 10-2 – 103 Омм
Описание слайда:
ЖИДКАЯ ФАЗА МИНЕРАЛИЗАЦИЯ ПЛАСТОВЫХ ВОДНЫХ РАСТВОРОВ NaCl – 359 г/л CaCl2 более 560 г/л ρв = 10-2 – 103 Омм

Слайд 13

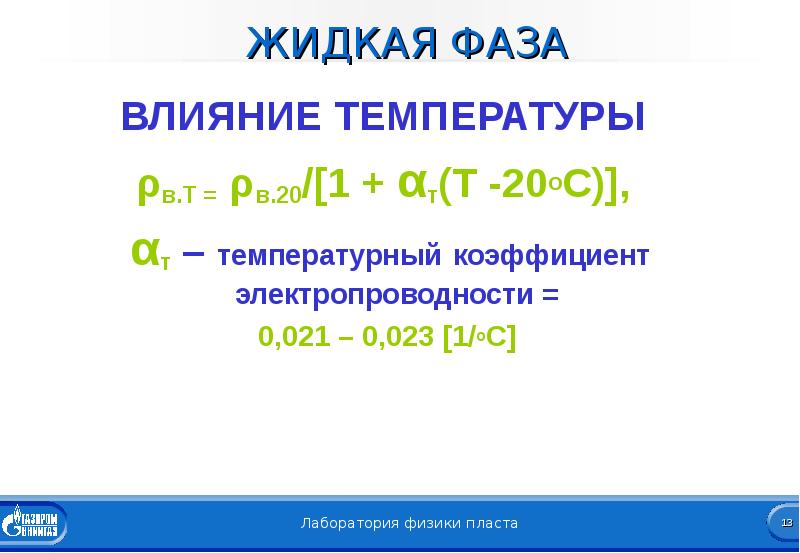

ЖИДКАЯ ФАЗА ВЛИЯНИЕ ТЕМПЕРАТУРЫ ρв.Т = ρв.20/[1 + αт(Т -20оС)], αт – температурный коэффициент электропроводности = 0,021 – 0,023 [1/оС]
Описание слайда:
ЖИДКАЯ ФАЗА ВЛИЯНИЕ ТЕМПЕРАТУРЫ ρв.Т = ρв.20/[1 + αт(Т -20оС)], αт – температурный коэффициент электропроводности = 0,021 – 0,023 [1/оС]

Слайд 14


ЖИДКАЯ ФАЗА
Описание слайда:
ЖИДКАЯ ФАЗА

Слайд 15

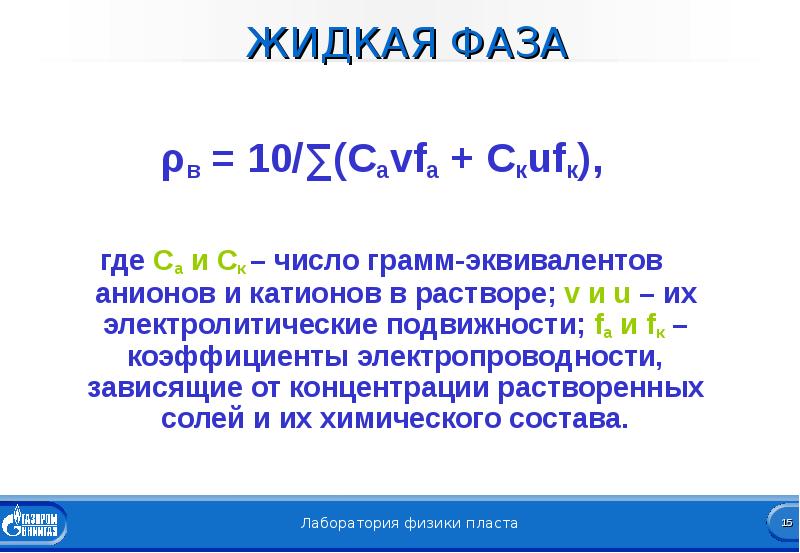

ЖИДКАЯ ФАЗА ρв = 10/∑(Саvfа + Скufк), где Са и Ск – число грамм-эквивалентов анионов и катионов в растворе; v и u – их электролитические подвижности; fа и fк – коэффициенты электропроводности, зависящие от концентрации растворенных солей и их химического состава.
Описание слайда:
ЖИДКАЯ ФАЗА ρв = 10/∑(Саvfа + Скufк), где Са и Ск – число грамм-эквивалентов анионов и катионов в растворе; v и u – их электролитические подвижности; fа и fк – коэффициенты электропроводности, зависящие от концентрации растворенных солей и их химического состава.

Слайд 16

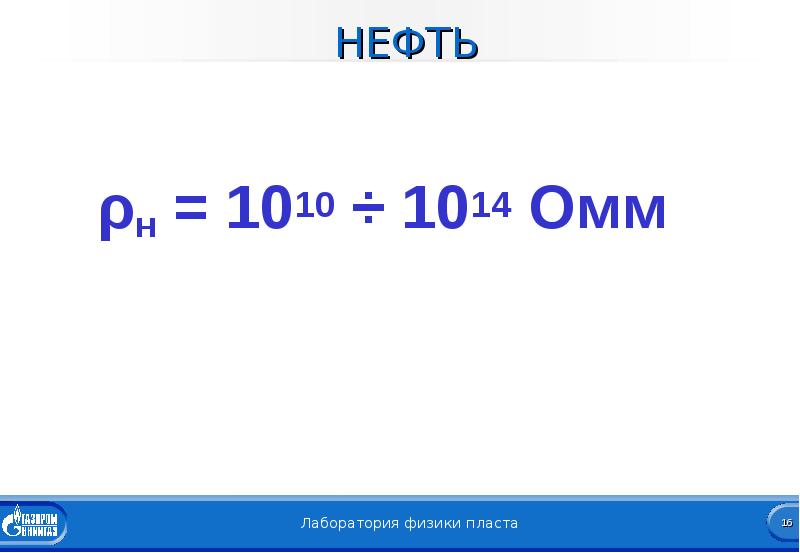

НЕФТЬ ρн = 1010 ÷ 1014 Омм
Описание слайда:
НЕФТЬ ρн = 1010 ÷ 1014 Омм

Слайд 17

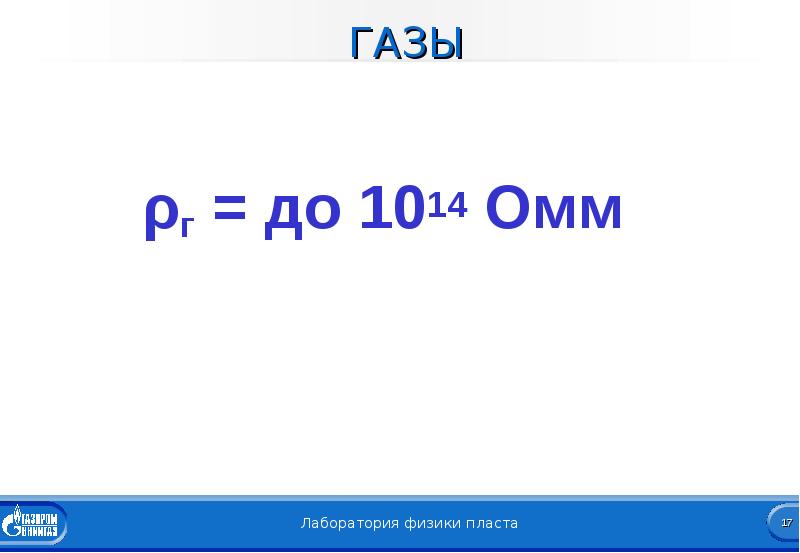

ГАЗЫ ρг = до 1014 Омм
Описание слайда:
ГАЗЫ ρг = до 1014 Омм

Слайд 18


УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД
Описание слайда:
УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД

Слайд 19

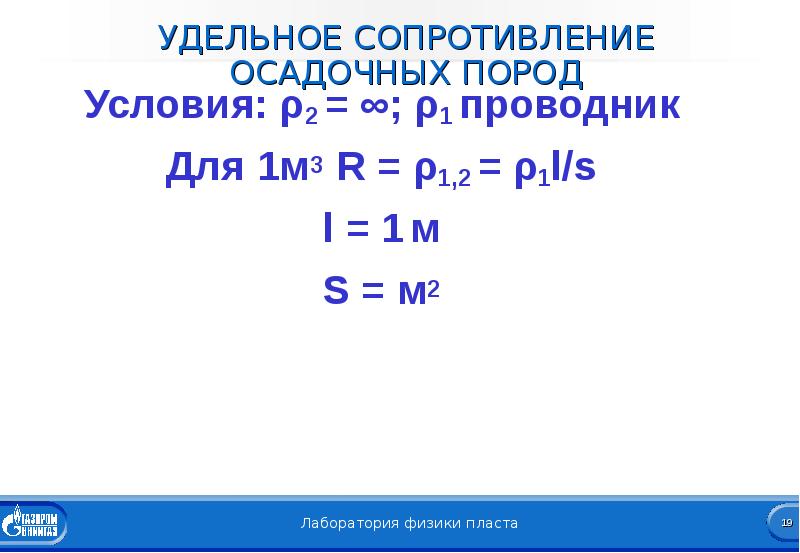

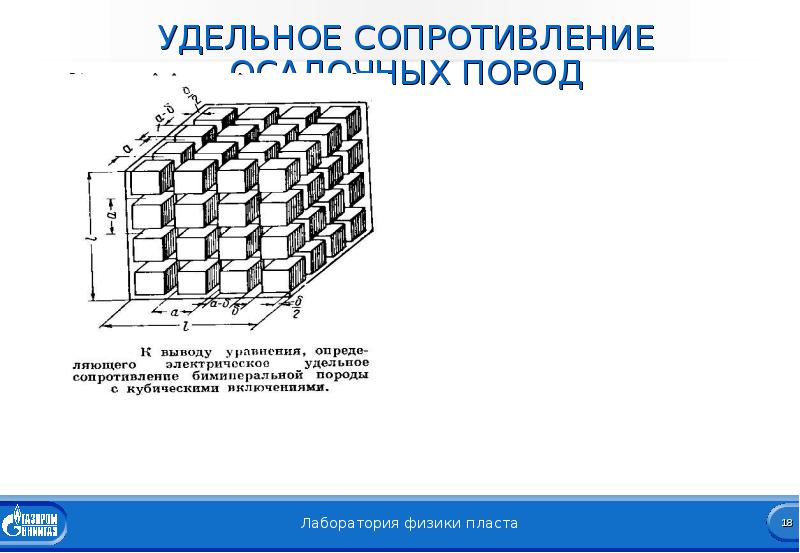

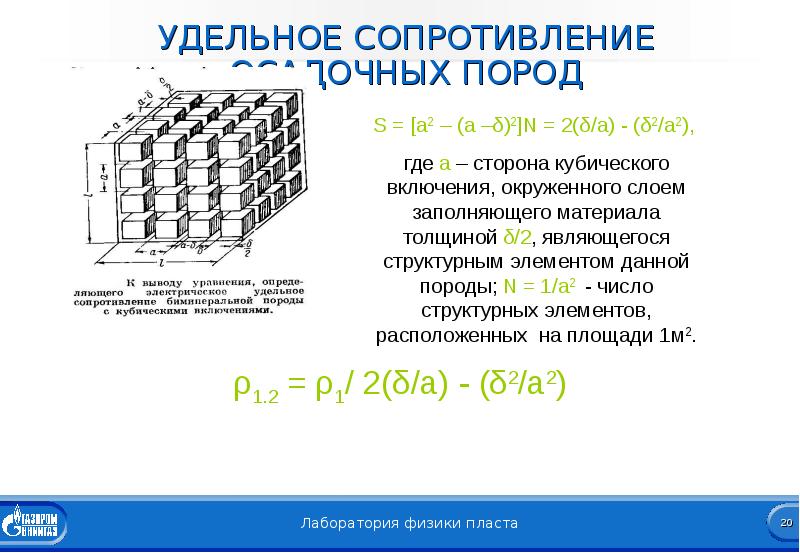

УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД Условия: ρ2 = ∞; ρ1 проводник Для 1м3 R = ρ1,2 = ρ1l/s l = 1 м S = м2
Описание слайда:
УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД Условия: ρ2 = ∞; ρ1 проводник Для 1м3 R = ρ1,2 = ρ1l/s l = 1 м S = м2

Слайд 20


УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД
Описание слайда:
УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД

Слайд 21

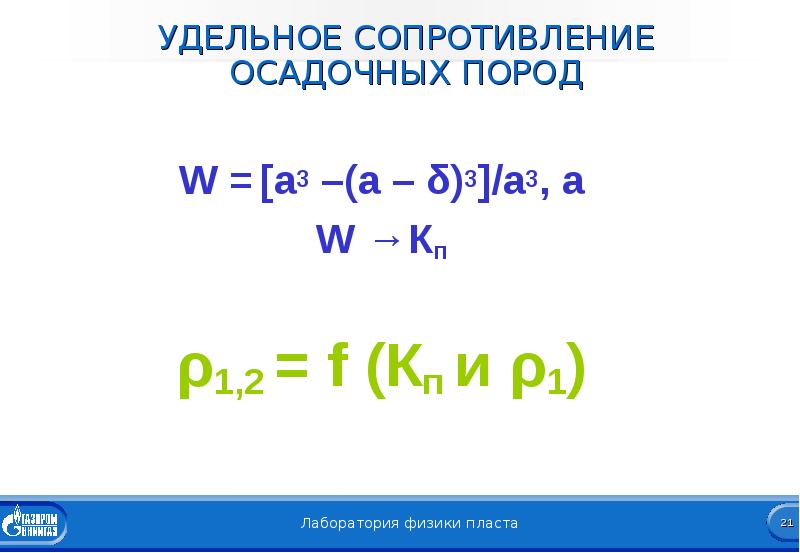

УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД W = [a3 –(a – δ)3]/a3, а W →Кп ρ1,2 = f (Кп и ρ1)
Описание слайда:
УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД W = [a3 –(a – δ)3]/a3, а W →Кп ρ1,2 = f (Кп и ρ1)

Слайд 22

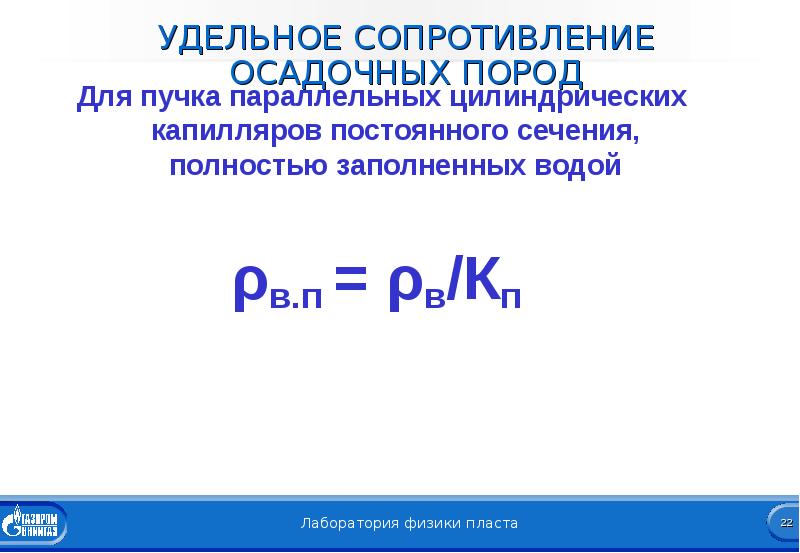

УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД Для пучка параллельных цилиндрических капилляров постоянного сечения, полностью заполненных водой ρв.п = ρв/Кп
Описание слайда:
УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД Для пучка параллельных цилиндрических капилляров постоянного сечения, полностью заполненных водой ρв.п = ρв/Кп

Слайд 23

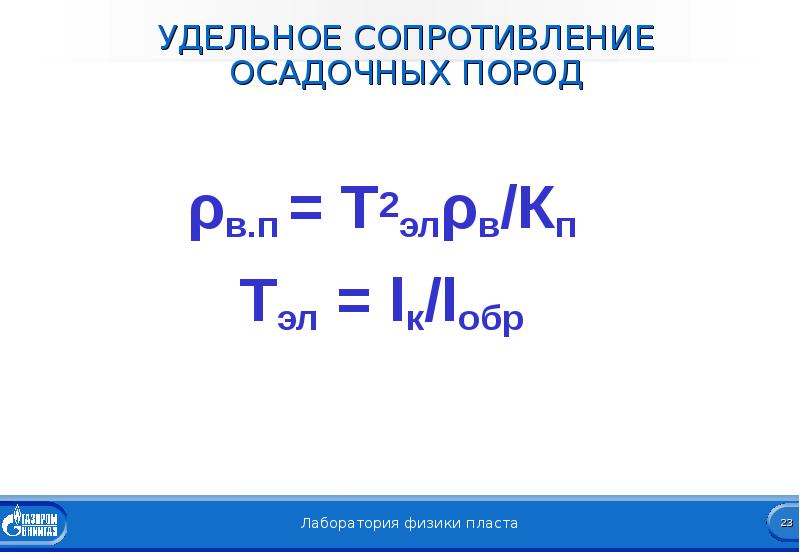

УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД ρв.п = Т2элρв/Кп Тэл = lк/lобр
Описание слайда:
УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ОСАДОЧНЫХ ПОРОД ρв.п = Т2элρв/Кп Тэл = lк/lобр

Слайд 24

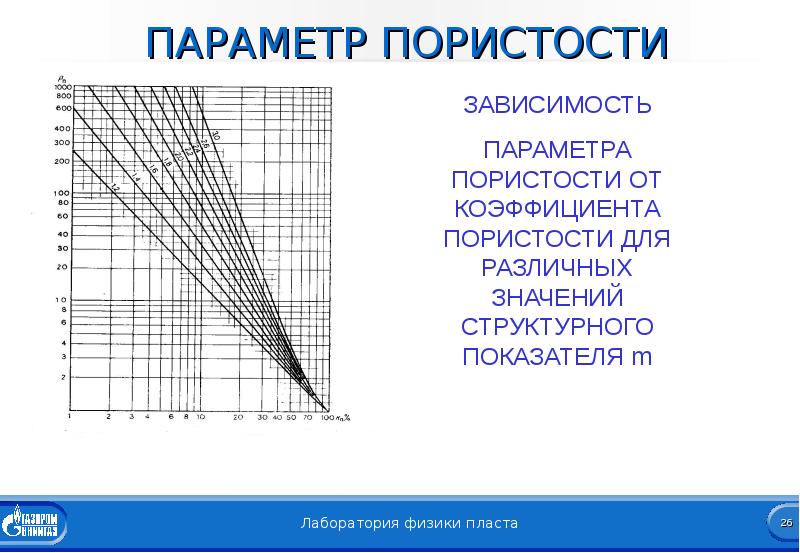

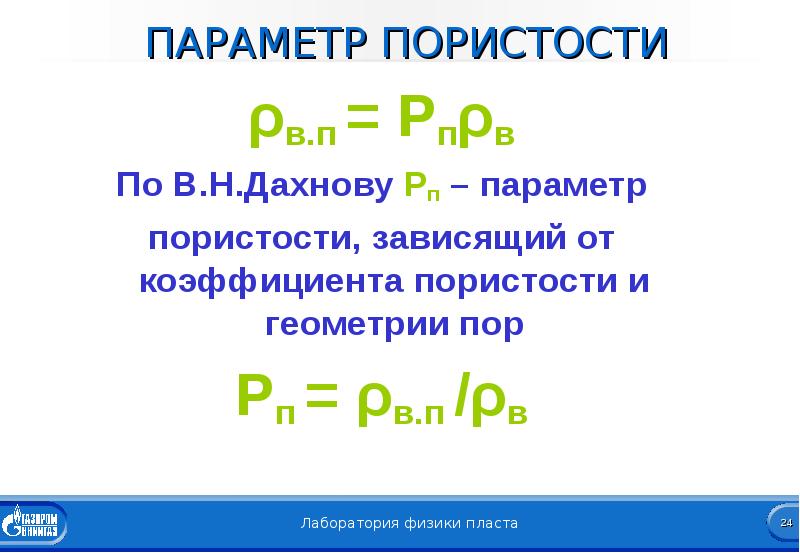

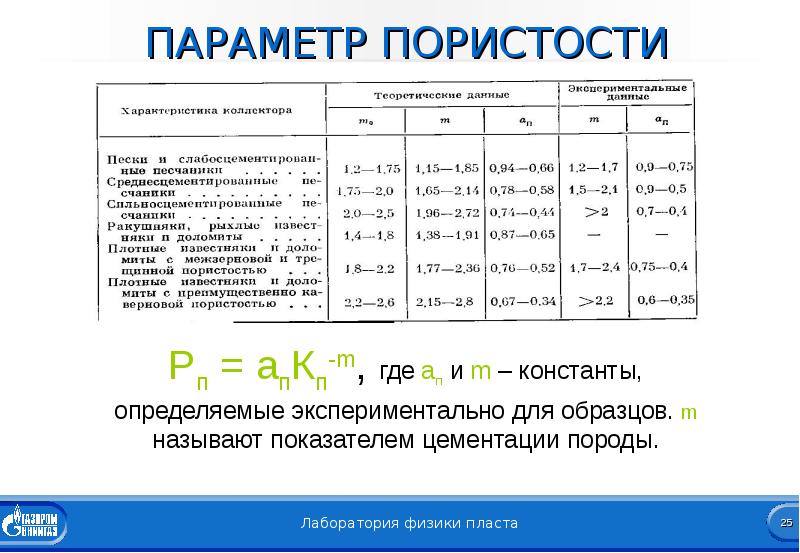

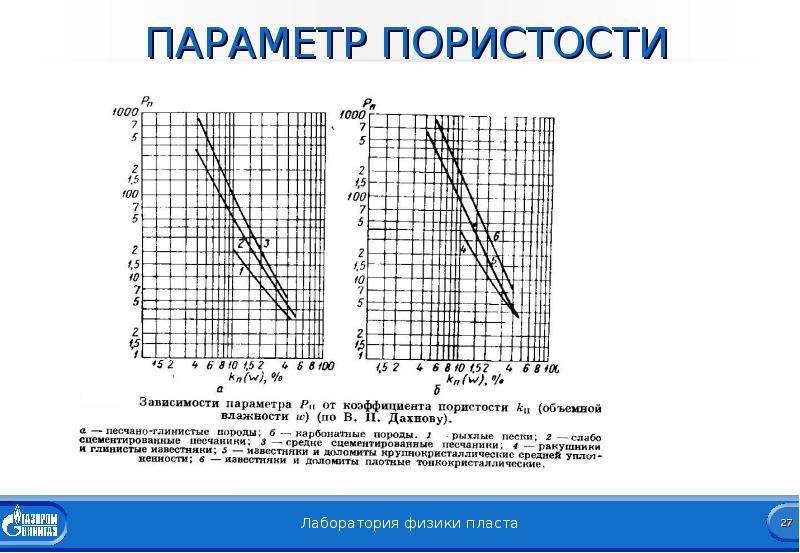

ПАРАМЕТР ПОРИСТОСТИ ρв.п = Рпρв По В.Н.Дахнову Рп – параметр пористости, зависящий от коэффициента пористости и геометрии пор Рп = ρв.п /ρв
Описание слайда:
ПАРАМЕТР ПОРИСТОСТИ ρв.п = Рпρв По В.Н.Дахнову Рп – параметр пористости, зависящий от коэффициента пористости и геометрии пор Рп = ρв.п /ρв

Слайд 25


ПАРАМЕТР ПОРИСТОСТИ
Описание слайда:
ПАРАМЕТР ПОРИСТОСТИ

Слайд 26


ПАРАМЕТР ПОРИСТОСТИ
Описание слайда:
ПАРАМЕТР ПОРИСТОСТИ

Слайд 27


ПАРАМЕТР ПОРИСТОСТИ
Описание слайда:
ПАРАМЕТР ПОРИСТОСТИ

Слайд 28

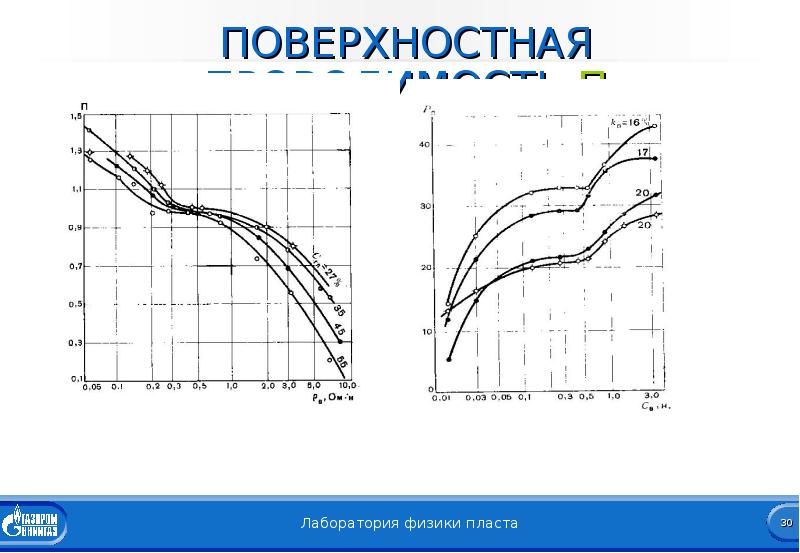

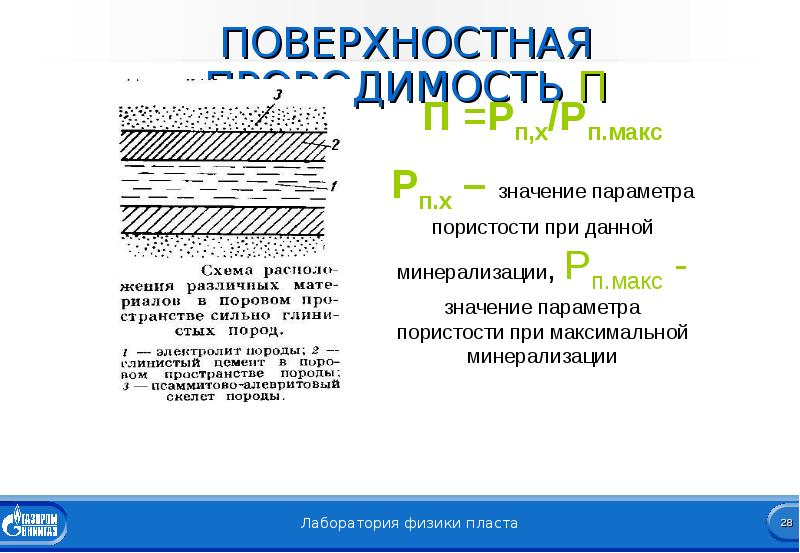

ПОВЕРХНОСТНАЯ ПРОВОДИМОСТЬ П
Описание слайда:
ПОВЕРХНОСТНАЯ ПРОВОДИМОСТЬ П

Слайд 29

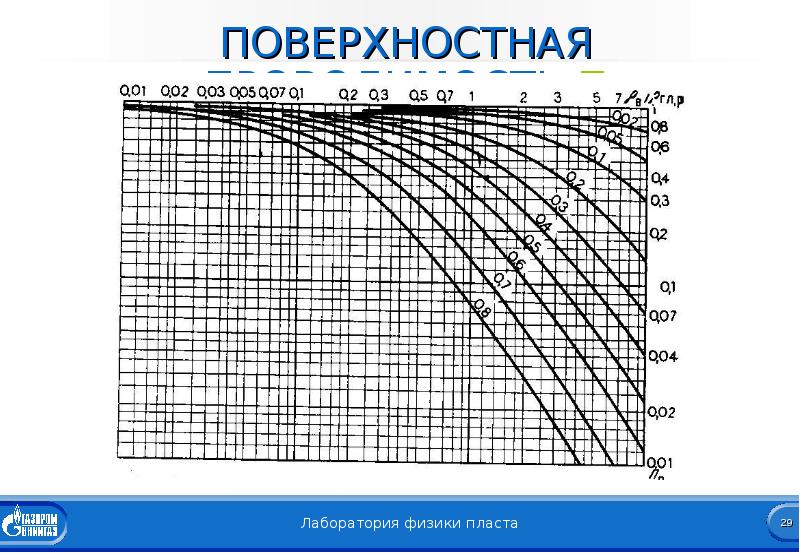

ПОВЕРХНОСТНАЯ ПРОВОДИМОСТЬ П
Описание слайда:
ПОВЕРХНОСТНАЯ ПРОВОДИМОСТЬ П

Слайд 30


ПОВЕРХНОСТНАЯ ПРОВОДИМОСТЬ П
Описание слайда:
ПОВЕРХНОСТНАЯ ПРОВОДИМОСТЬ П

Слайд 31

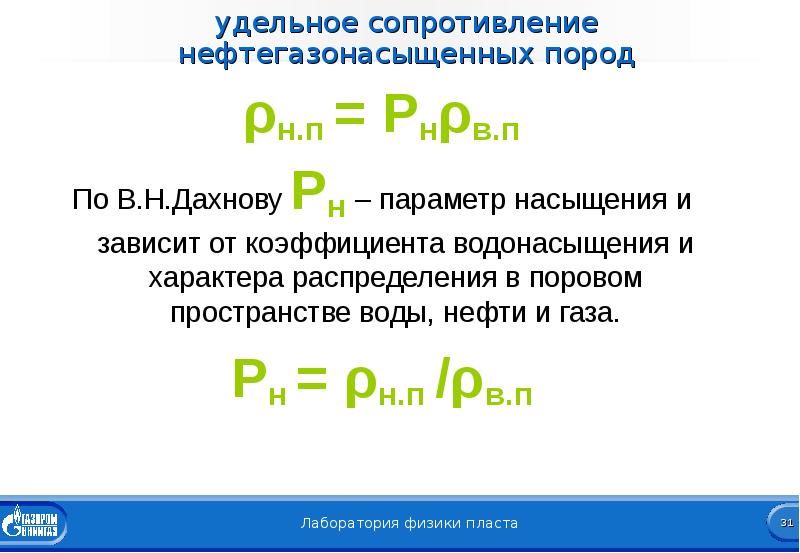

удельное сопротивление нефтегазонасыщенных пород ρн.п = Рнρв.п По В.Н.Дахнову Рн – параметр насыщения и зависит от коэффициента водонасыщения и характера распределения в поровом пространстве воды, нефти и газа. Рн = ρн.п /ρв.п
Описание слайда:
удельное сопротивление нефтегазонасыщенных пород ρн.п = Рнρв.п По В.Н.Дахнову Рн – параметр насыщения и зависит от коэффициента водонасыщения и характера распределения в поровом пространстве воды, нефти и газа. Рн = ρн.п /ρв.п

Слайд 32

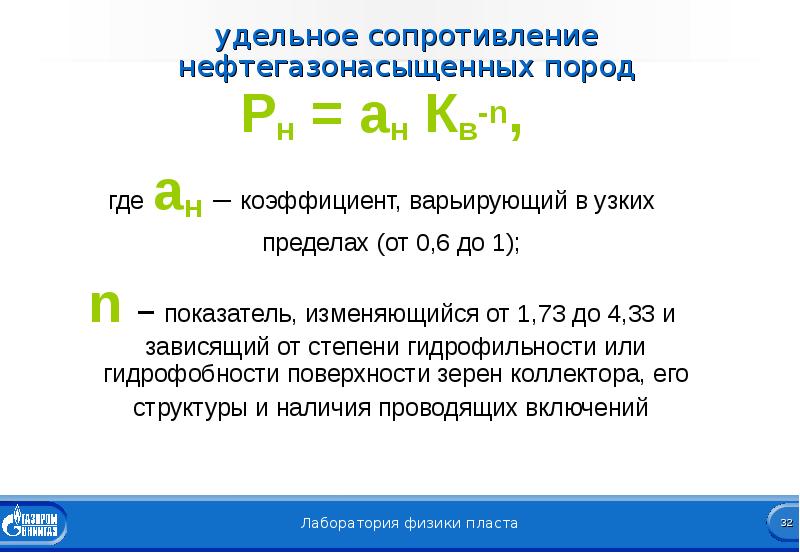

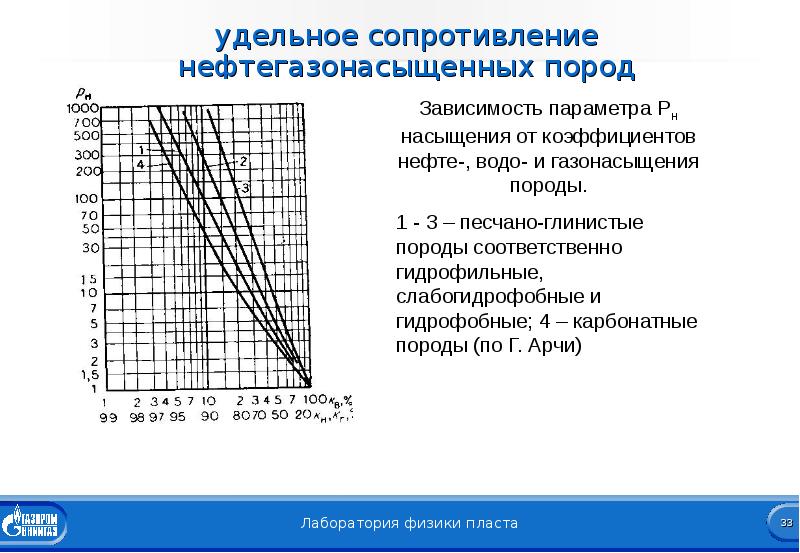

удельное сопротивление нефтегазонасыщенных пород Рн = ан Кв-n, где ан – коэффициент, варьирующий в узких пределах (от 0,6 до 1); n – показатель, изменяющийся от 1,73 до 4,33 и зависящий от степени гидрофильности или гидрофобности поверхности зерен коллектора, его структуры и наличия проводящих включений
Описание слайда:
удельное сопротивление нефтегазонасыщенных пород Рн = ан Кв-n, где ан – коэффициент, варьирующий в узких пределах (от 0,6 до 1); n – показатель, изменяющийся от 1,73 до 4,33 и зависящий от степени гидрофильности или гидрофобности поверхности зерен коллектора, его структуры и наличия проводящих включений

Слайд 33


удельное сопротивление нефтегазонасыщенных пород
Описание слайда:
удельное сопротивление нефтегазонасыщенных пород

Слайд 34

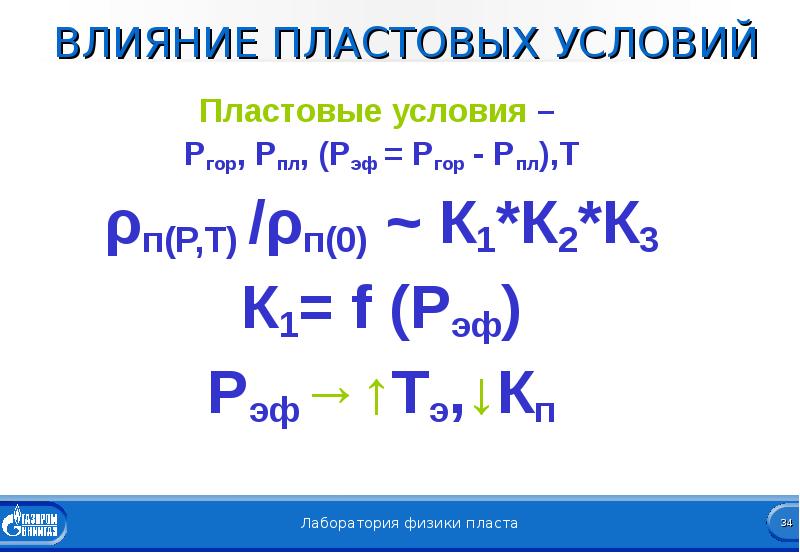

ВЛИЯНИЕ ПЛАСТОВЫХ УСЛОВИЙ Пластовые условия – Ргор, Рпл, (Рэф = Ргор - Рпл),Т ρп(Р,Т) /ρп(0) ~ К1*К2*К3 К1= f (Рэф) Рэф→↑Тэ,↓Кп
Описание слайда:
ВЛИЯНИЕ ПЛАСТОВЫХ УСЛОВИЙ Пластовые условия – Ргор, Рпл, (Рэф = Ргор - Рпл),Т ρп(Р,Т) /ρп(0) ~ К1*К2*К3 К1= f (Рэф) Рэф→↑Тэ,↓Кп

Слайд 35

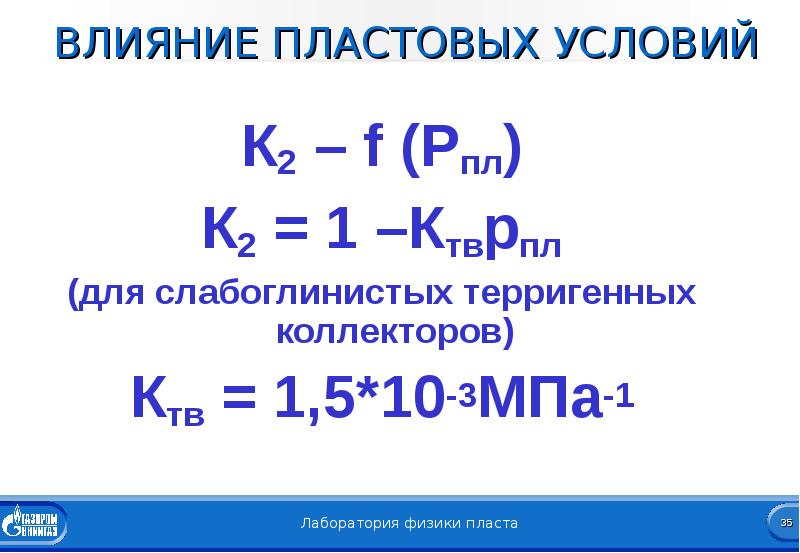

ВЛИЯНИЕ ПЛАСТОВЫХ УСЛОВИЙ К2 – f (Рпл) К2 = 1 –Ктврпл (для слабоглинистых терригенных коллекторов) Ктв = 1,5*10-3МПа-1
Описание слайда:
ВЛИЯНИЕ ПЛАСТОВЫХ УСЛОВИЙ К2 – f (Рпл) К2 = 1 –Ктврпл (для слабоглинистых терригенных коллекторов) Ктв = 1,5*10-3МПа-1

Слайд 36

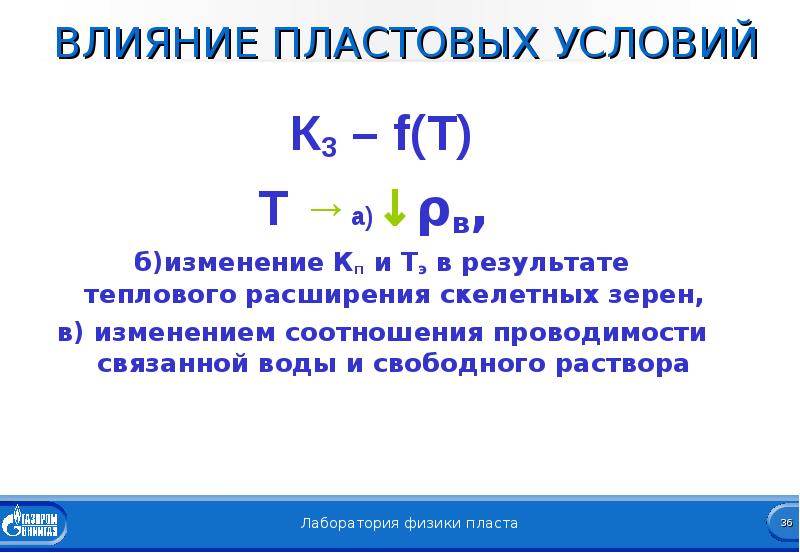

ВЛИЯНИЕ ПЛАСТОВЫХ УСЛОВИЙ К3 – f(T) Т →а)↓ρв, б)изменение Кп и Тэ в результате теплового расширения скелетных зерен, в) изменением соотношения проводимости связанной воды и свободного раствора
Описание слайда:
ВЛИЯНИЕ ПЛАСТОВЫХ УСЛОВИЙ К3 – f(T) Т →а)↓ρв, б)изменение Кп и Тэ в результате теплового расширения скелетных зерен, в) изменением соотношения проводимости связанной воды и свободного раствора

Слайд 37

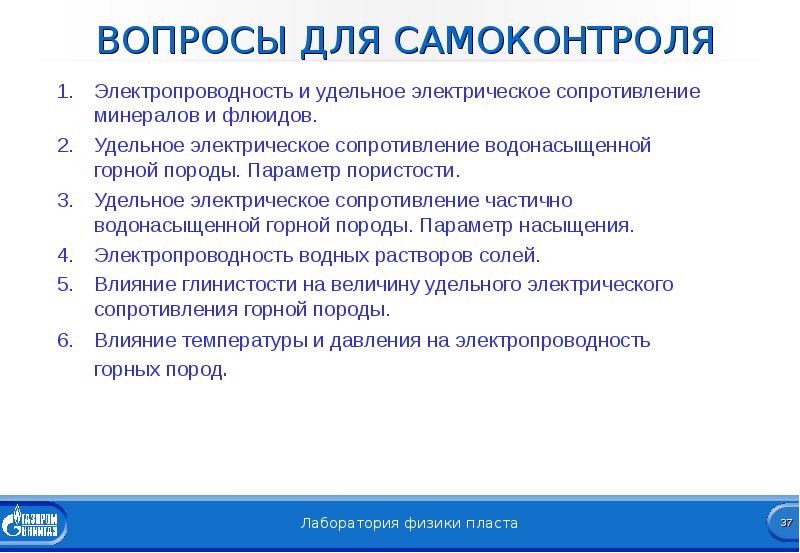

ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ Электропроводность и удельное электрическое сопротивление минералов и флюидов. Удельное электрическое сопротивление водонасыщенной горной породы. Параметр пористости. Удельное электрическое сопротивление частично водонасыщенной горной породы. Параметр насыщения. Электропроводность водных растворов солей. Влияние глинистости на величину удельного электрического сопротивления горной породы. Влияние температуры и давления на электропроводность горных пород.
Описание слайда:
ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ Электропроводность и удельное электрическое сопротивление минералов и флюидов. Удельное электрическое сопротивление водонасыщенной горной породы. Параметр пористости. Удельное электрическое сопротивление частично водонасыщенной горной породы. Параметр насыщения. Электропроводность водных растворов солей. Влияние глинистости на величину удельного электрического сопротивления горной породы. Влияние температуры и давления на электропроводность горных пород.

Слайд 38


Электропроводность. Плотность полного электрического тока, слайд №38
Описание слайда:

Скачать
