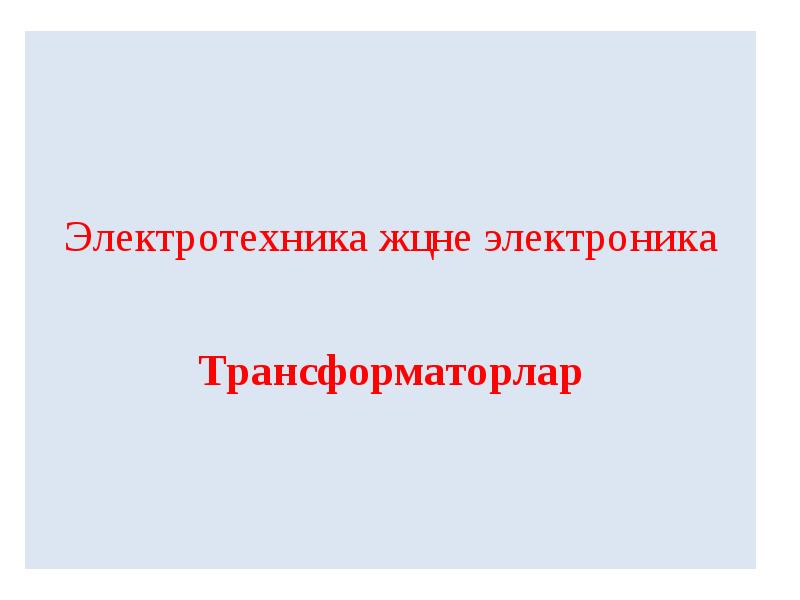

Слайд 1

Описание слайда:

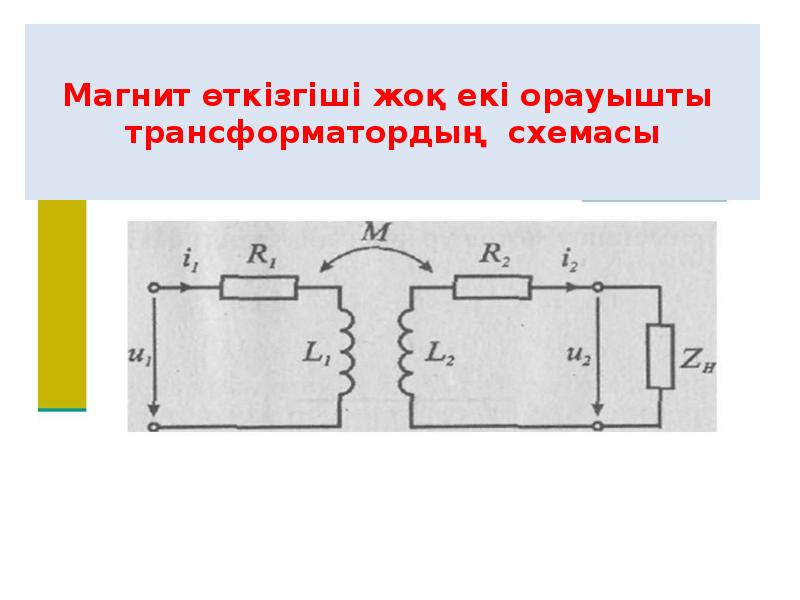

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

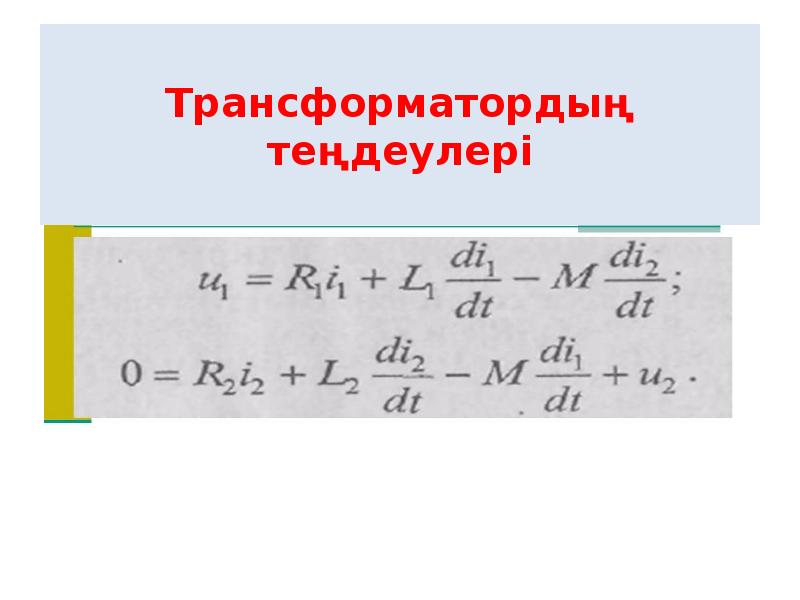

Трансформатордың теңдеулері

Слайд 4

Описание слайда:

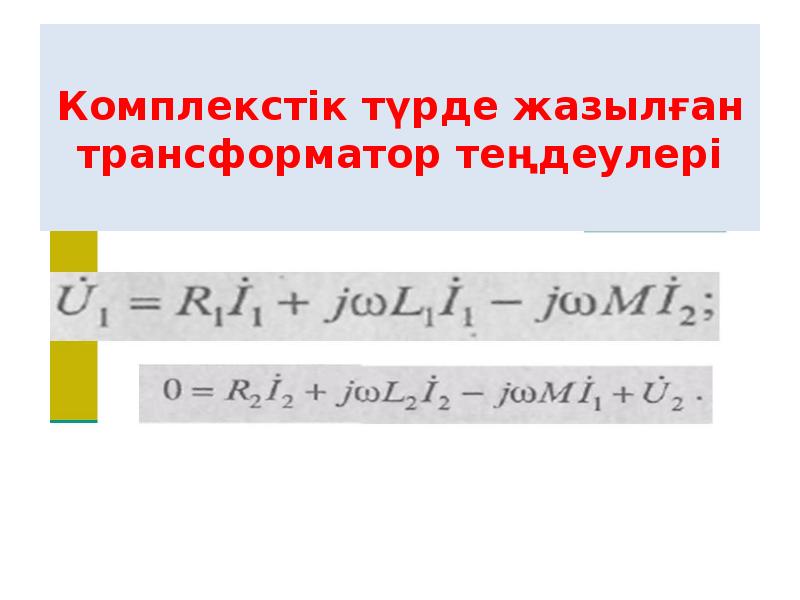

Комплекстік түрде жазылған трансформатор теңдеулері

Слайд 5

Описание слайда:

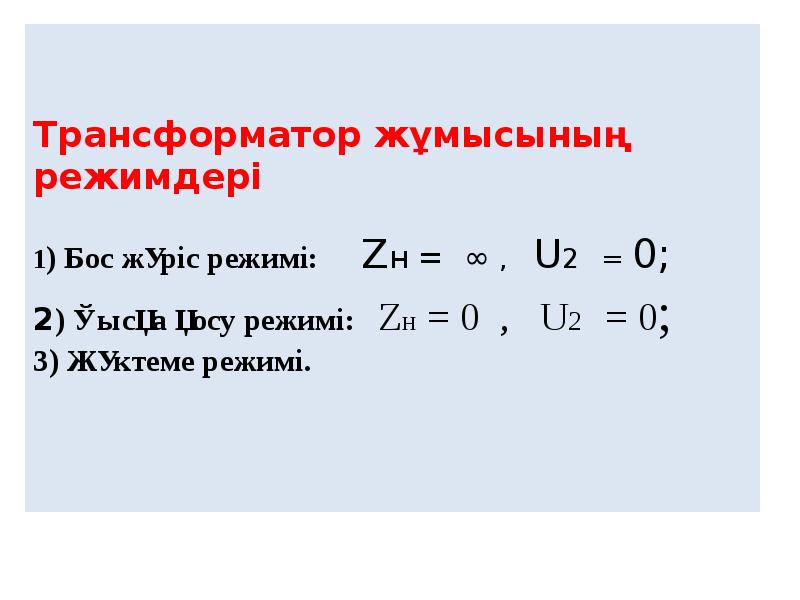

Трансформатор жұмысының режимдері 1) Бос жүріс режимі: Zн = ∞ , U2 = 0; 2) Қысқа қосу режимі: Zн = 0 , U2 = 0; 3) Жүктеме режимі.

Слайд 6

Описание слайда:

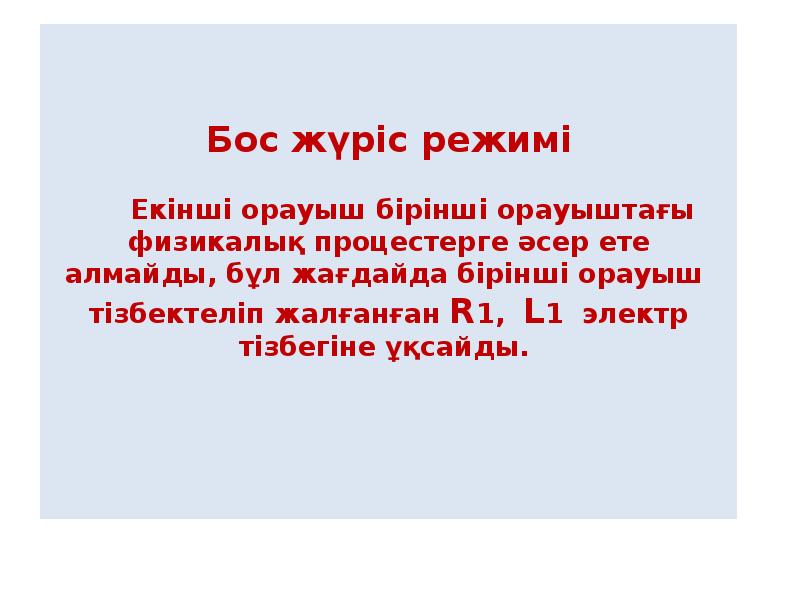

Бос жүріс режимі Екінші орауыш бірінші орауыштағы физикалық процестерге әсер ете алмайды, бұл жағдайда бірінші орауыш тізбектеліп жалғанған R1, L1 электр тізбегіне ұқсайды.

Слайд 7

Описание слайда:

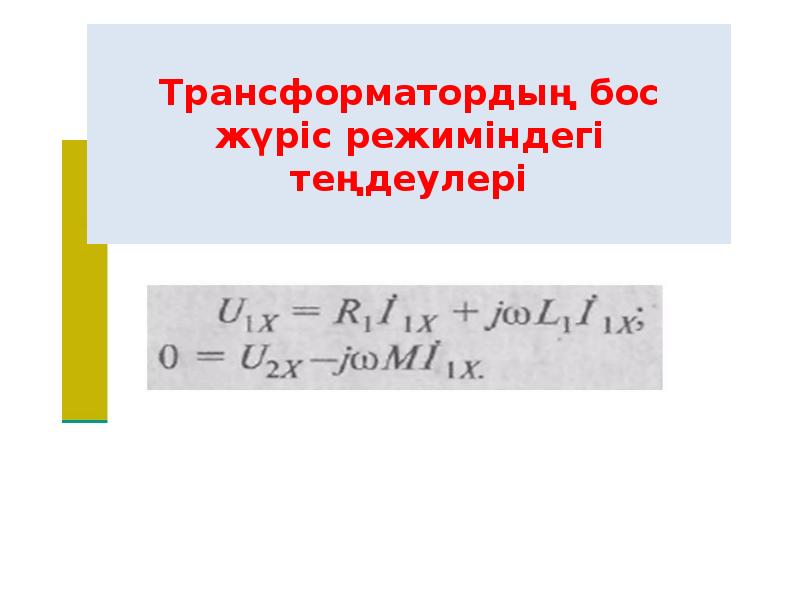

Трансформатордың бос жүріс режиміндегі теңдеулері

Слайд 8

Описание слайда:

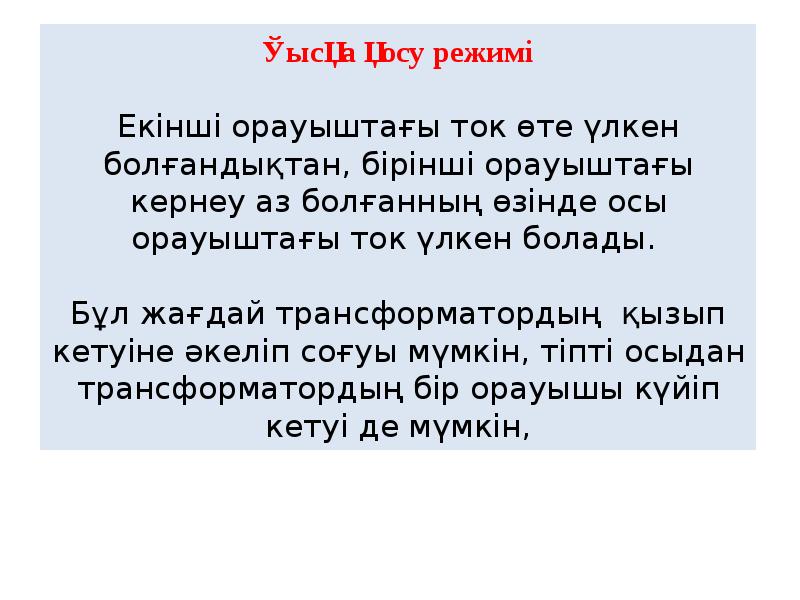

Қысқа қосу режимі Екінші орауыштағы ток өте үлкен болғандықтан, бірінші орауыштағы кернеу аз болғанның өзінде осы орауыштағы ток үлкен болады. Бұл жағдай трансформатордың қызып кетуіне әкеліп соғуы мүмкін, тіпті осыдан трансформатордың бір орауышы күйіп кетуі де мүмкін,

Слайд 9

Описание слайда:

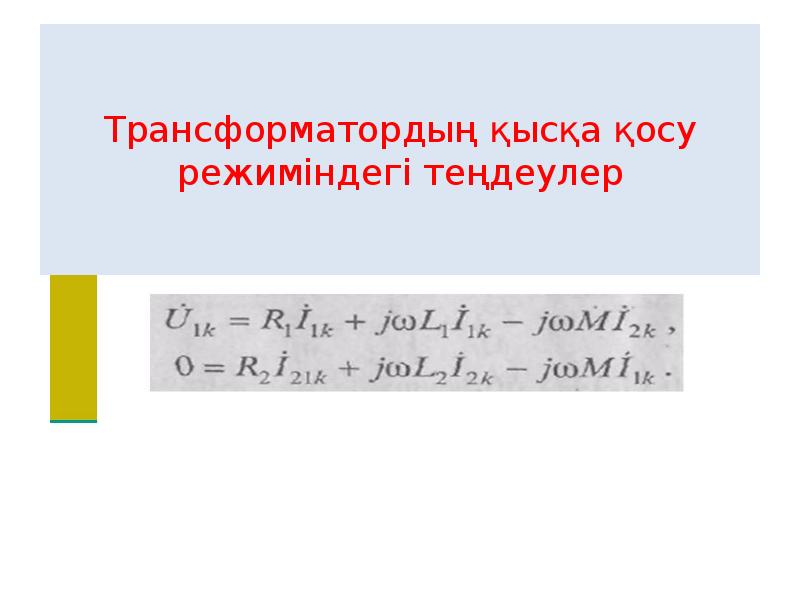

Трансформатордың қысқа қосу режиміндегі теңдеулер

Слайд 10

Описание слайда:

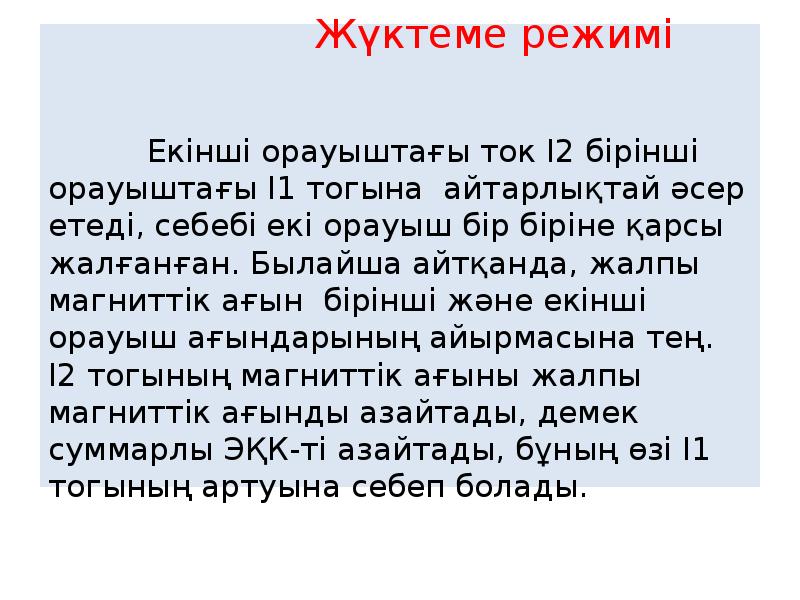

Жүктеме режимі Екінші орауыштағы ток I2 бірінші орауыштағы I1 тогына айтарлықтай әсер етеді, себебі екі орауыш бір біріне қарсы жалғанған. Былайша айтқанда, жалпы магниттік ағын бірінші және екінші орауыш ағындарының айырмасына тең. I2 тогының магниттік ағыны жалпы магниттік ағынды азайтады, демек суммарлы ЭҚК-ті азайтады, бұның өзі I1 тогының артуына себеп болады.

Слайд 11

Описание слайда:

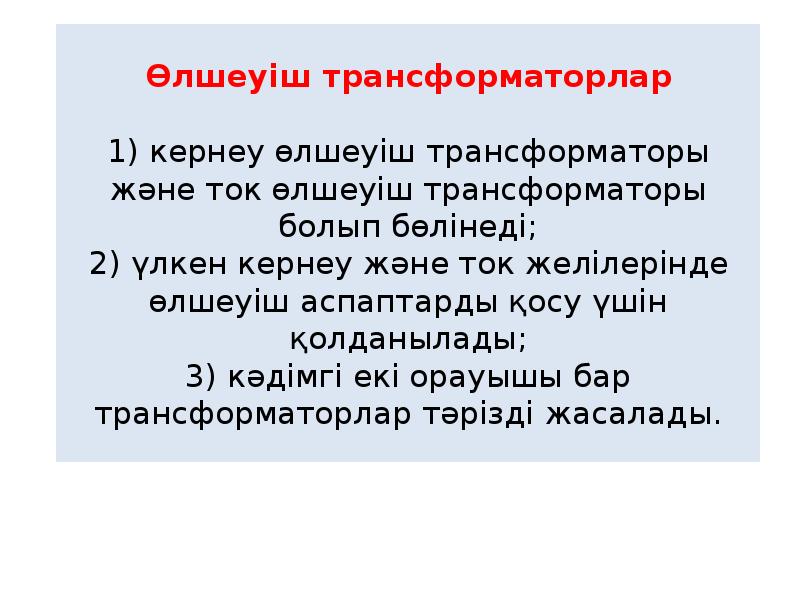

Өлшеуіш трансформаторлар 1) кернеу өлшеуіш трансформаторы және ток өлшеуіш трансформаторы болып бөлінеді; 2) үлкен кернеу және ток желілерінде өлшеуіш аспаптарды қосу үшін қолданылады; 3) кәдімгі екі орауышы бар трансформаторлар тәрізді жасалады.

Слайд 12

Описание слайда:

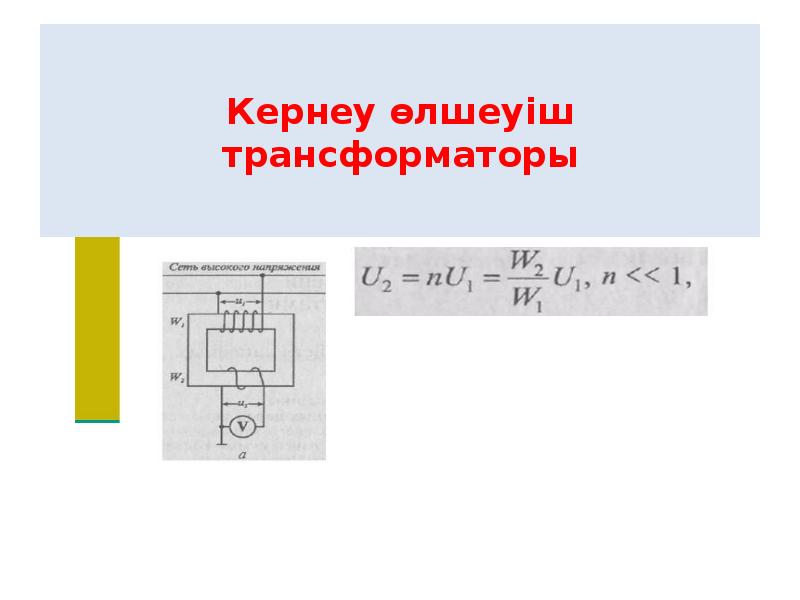

Кернеу өлшеуіш трансформаторы

Слайд 13

Описание слайда:

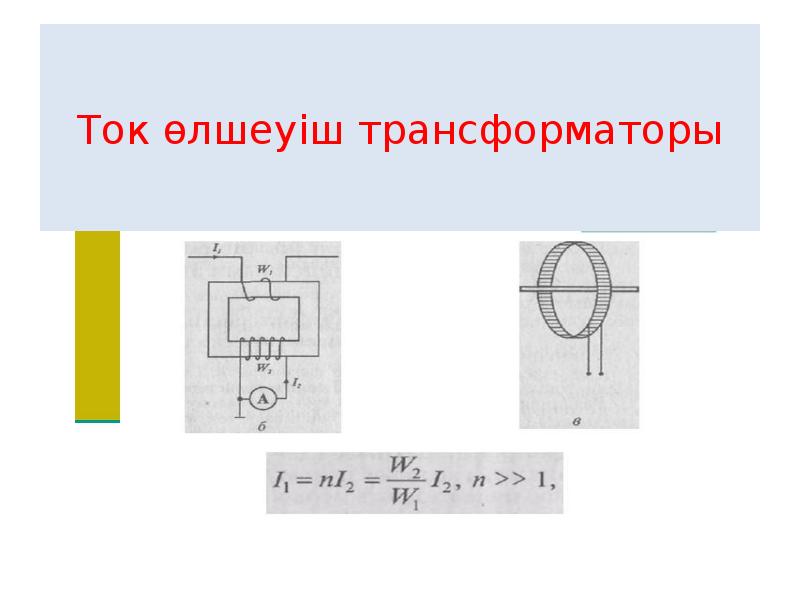

Ток өлшеуіш трансформаторы

Слайд 14

Описание слайда:

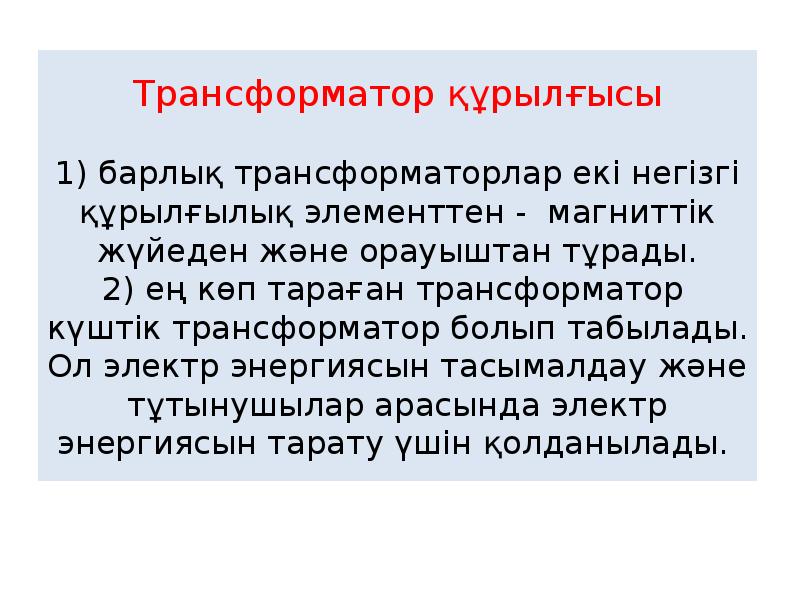

Трансформатор құрылғысы 1) барлық трансформаторлар екі негізгі құрылғылық элементтен - магниттік жүйеден және орауыштан тұрады. 2) ең көп тараған трансформатор күштік трансформатор болып табылады. Ол электр энергиясын тасымалдау және тұтынушылар арасында электр энергиясын тарату үшін қолданылады.

Слайд 15

Описание слайда:

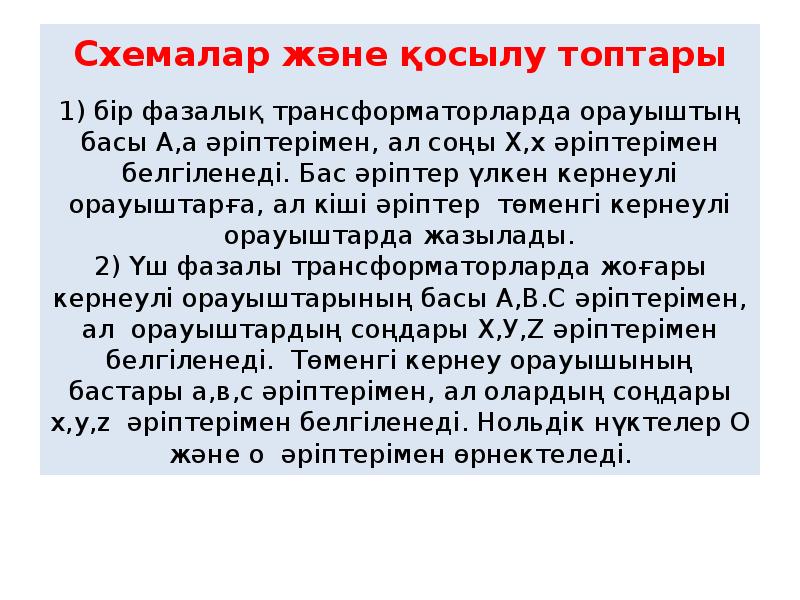

Схемалар және қосылу топтары 1) бір фазалық трансформаторларда орауыштың басы А,а әріптерімен, ал соңы Х,х әріптерімен белгіленеді. Бас әріптер үлкен кернеулі орауыштарға, ал кіші әріптер төменгі кернеулі орауыштарда жазылады. 2) Үш фазалы трансформаторларда жоғары кернеулі орауыштарының басы А,В.С әріптерімен, ал орауыштардың соңдары Х,У,Z әріптерімен белгіленеді. Төменгі кернеу орауышының бастары а,в,с әріптерімен, ал олардың соңдары х,у,z әріптерімен белгіленеді. Нольдік нүктелер О және о әріптерімен өрнектеледі.

Слайд 16

Описание слайда:

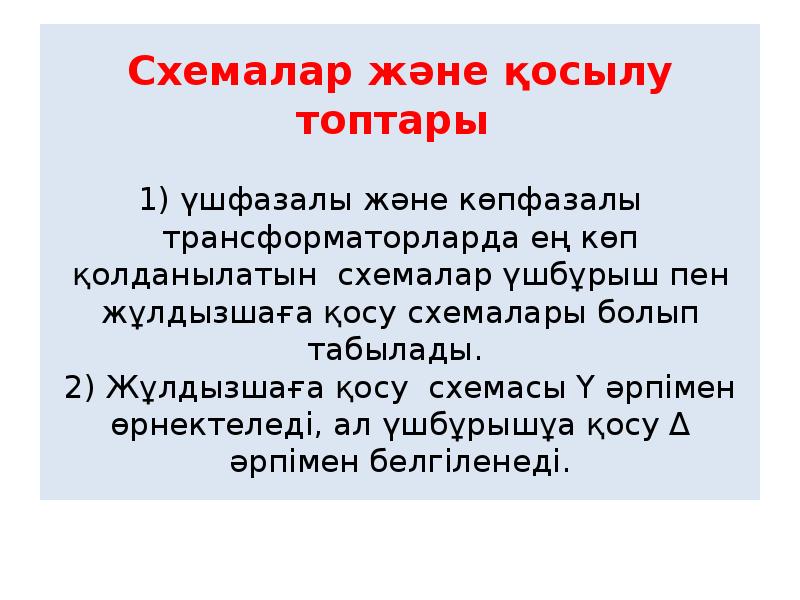

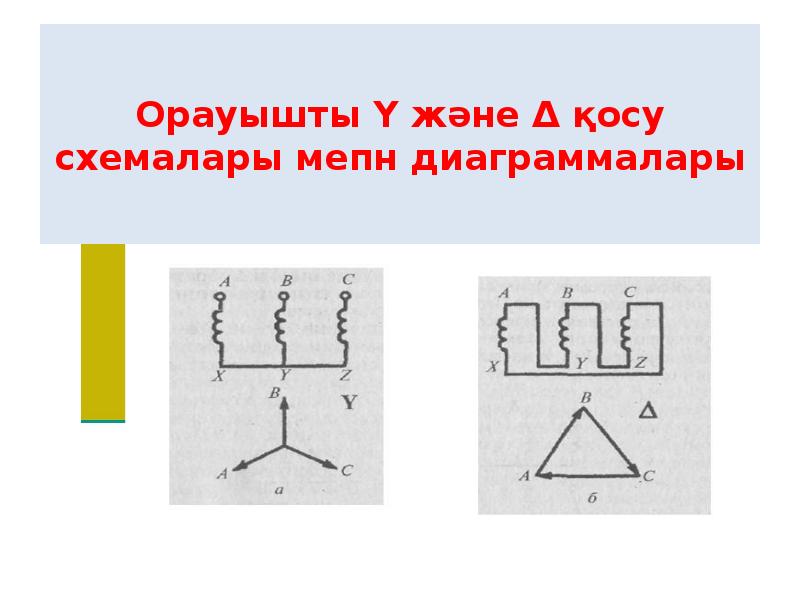

Схемалар және қосылу топтары 1) үшфазалы және көпфазалы трансформаторларда ең көп қолданылатын схемалар үшбұрыш пен жұлдызшаға қосу схемалары болып табылады. 2) Жұлдызшаға қосу схемасы Ү әрпімен өрнектеледі, ал үшбұрышұа қосу Δ әрпімен белгіленеді.
