Слайд 1


Л.8. Электрычная энергія Змест: Электрычны ток Закон Джоуля-Ленца Індукцыйны ток Пераменны ток Вытворчасць электрычнай энергіі Перадача электрычнай энергіі Трансфарматар Лініі электраперадач (ЛЭП) Спажыванне электраэнергіі
Описание слайда:
Л.8. Электрычная энергія Змест: Электрычны ток Закон Джоуля-Ленца Індукцыйны ток Пераменны ток Вытворчасць электрычнай энергіі Перадача электрычнай энергіі Трансфарматар Лініі электраперадач (ЛЭП) Спажыванне электраэнергіі

Слайд 2


Электрычны ток На часціцу, зарад якой q, у электрычным полі, напружанасць якога Е, дзейнічае сіла F = qE. Калі часціца свабодная, то пад уздзеяннем гэтай сілы яна набывае накіраваны рух. Зараджаныя часціцы, здольныя перамяшчацца пад уздзеяннем сілы электрычнага поля, называюцца носьбітамі электрычнага зараду (электрон, іон). Калі ў двух кропках правадніка нейкім чынам штучна падтрымліваць рознасць патэнцыялаў, то ўнутры правадніка будзе існаваць электрычнае поле, якое будзе ствараць непарыўны рух зарадаў.
Описание слайда:
Электрычны ток На часціцу, зарад якой q, у электрычным полі, напружанасць якога Е, дзейнічае сіла F = qE. Калі часціца свабодная, то пад уздзеяннем гэтай сілы яна набывае накіраваны рух. Зараджаныя часціцы, здольныя перамяшчацца пад уздзеяннем сілы электрычнага поля, называюцца носьбітамі электрычнага зараду (электрон, іон). Калі ў двух кропках правадніка нейкім чынам штучна падтрымліваць рознасць патэнцыялаў, то ўнутры правадніка будзе існаваць электрычнае поле, якое будзе ствараць непарыўны рух зарадаў.

Слайд 3


Накіраваны рух свабодных зарадаў у правадніку пад дзеяннем сіл электрычнага поля называецца электрычным токам праводнасці ці электрычным токам. Колькаснай характарыстыкай элктрычнага току з’яўляецца сіла току q – зарад, які праходзіць праз папярочнае сячэнне правадніка за час t. За адзінку сілы току ў СІ прыняты ампер (А). Пры току 1А праз сячэнне правадніка праходзіць зарад 1Кл за 1с.
Описание слайда:
Накіраваны рух свабодных зарадаў у правадніку пад дзеяннем сіл электрычнага поля называецца электрычным токам праводнасці ці электрычным токам. Колькаснай характарыстыкай элктрычнага току з’яўляецца сіла току q – зарад, які праходзіць праз папярочнае сячэнне правадніка за час t. За адзінку сілы току ў СІ прыняты ампер (А). Пры току 1А праз сячэнне правадніка праходзіць зарад 1Кл за 1с.

Слайд 4


Калі сіла току з часам не змяняецца, ток называецца пастаянным. Калі сіла току з часам не змяняецца, ток называецца пастаянным. Калі сіла току і яго напрамак з часам змяняюцца, ток называецца пераменным. Пры руху ў вакууме свабодныя носьбіты зараду не сустракаюць ніякага супраціўлення і набываюць кінетычную энергію за кошт работы сіл электрычнага поля. Калі ж ток працякае ў рэчыве, то зарады, што рухаюцца, сустракаюць супрацьдзеянне, паколькі ўзаемадзенічаюць з іншымі зарадамі і часціцамі, якія ўваходзяць у склад рэчыва правадніка (іоны рашоткі).
Описание слайда:
Калі сіла току з часам не змяняецца, ток называецца пастаянным. Калі сіла току з часам не змяняецца, ток называецца пастаянным. Калі сіла току і яго напрамак з часам змяняюцца, ток называецца пераменным. Пры руху ў вакууме свабодныя носьбіты зараду не сустракаюць ніякага супраціўлення і набываюць кінетычную энергію за кошт работы сіл электрычнага поля. Калі ж ток працякае ў рэчыве, то зарады, што рухаюцца, сустракаюць супрацьдзеянне, паколькі ўзаемадзенічаюць з іншымі зарадамі і часціцамі, якія ўваходзяць у склад рэчыва правадніка (іоны рашоткі).

Слайд 5


Гэта супрацьдзеянне руху зарадаў з боку правадніка вызначаецца велічыней супраціўлення правадніка Гэта супрацьдзеянне руху зарадаў з боку правадніка вызначаецца велічыней супраціўлення правадніка R – супраціўленне правадніка, ρ - удзельнае супраціўленне, ℓ - даўжыня правадніка, S - плошча папярочнага сячэння правадніка. Адзінка вымярэння супраціўлення – Ом Праходжанне току па правадніку заўжды суправаджаецца его награваннем, павышэннем тэмпературы.
Описание слайда:
Гэта супрацьдзеянне руху зарадаў з боку правадніка вызначаецца велічыней супраціўлення правадніка Гэта супрацьдзеянне руху зарадаў з боку правадніка вызначаецца велічыней супраціўлення правадніка R – супраціўленне правадніка, ρ - удзельнае супраціўленне, ℓ - даўжыня правадніка, S - плошча папярочнага сячэння правадніка. Адзінка вымярэння супраціўлення – Ом Праходжанне току па правадніку заўжды суправаджаецца его награваннем, павышэннем тэмпературы.

Слайд 6


Закон Джоуля - Ленца Колькасць цеплыні, якая выдзяляецца токам у правадніку, роўная рабоце электрычнага поля па пераадоленню супраціўлення правадніка. U – напружанне на ўчастку ланцуга, якое вымяраецца ў вольтах (В), I – сіла току, t – час яго праходжання па правадніку.
Описание слайда:
Закон Джоуля - Ленца Колькасць цеплыні, якая выдзяляецца токам у правадніку, роўная рабоце электрычнага поля па пераадоленню супраціўлення правадніка. U – напружанне на ўчастку ланцуга, якое вымяраецца ў вольтах (В), I – сіла току, t – час яго праходжання па правадніку.

Слайд 7

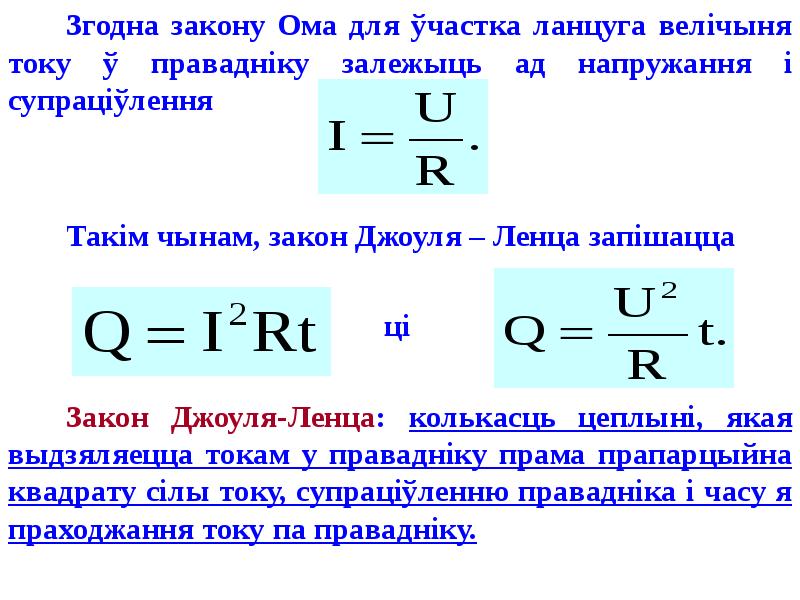

Згодна закону Ома для ўчастка ланцуга велічыня току ў правадніку залежыць ад напружання і супраціўлення Згодна закону Ома для ўчастка ланцуга велічыня току ў правадніку залежыць ад напружання і супраціўлення Такім чынам, закон Джоуля – Ленца запішацца ці Закон Джоуля-Ленца: колькасць цеплыні, якая выдзяляецца токам у правадніку прама прапарцыйна квадрату сілы току, супраціўленню правадніка і часу я праходжання току па правадніку.
Описание слайда:
Згодна закону Ома для ўчастка ланцуга велічыня току ў правадніку залежыць ад напружання і супраціўлення Згодна закону Ома для ўчастка ланцуга велічыня току ў правадніку залежыць ад напружання і супраціўлення Такім чынам, закон Джоуля – Ленца запішацца ці Закон Джоуля-Ленца: колькасць цеплыні, якая выдзяляецца токам у правадніку прама прапарцыйна квадрату сілы току, супраціўленню правадніка і часу я праходжання току па правадніку.

Слайд 8

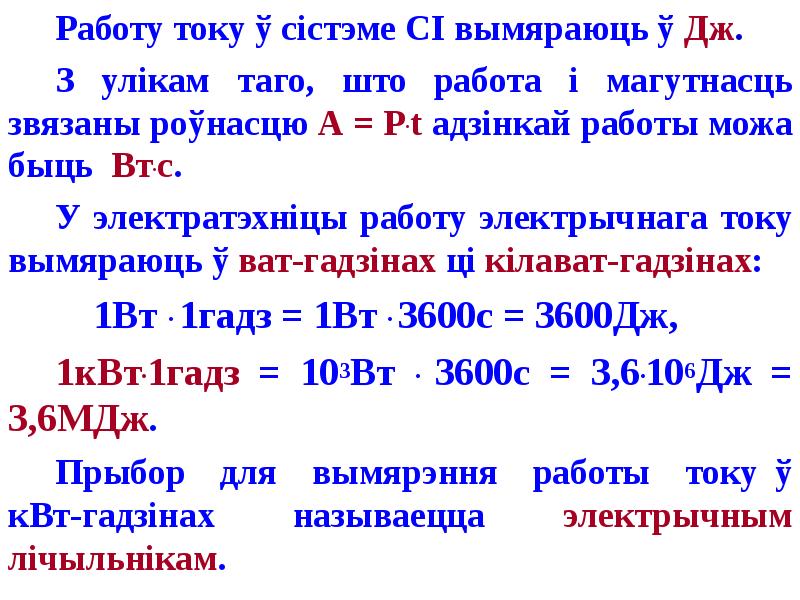

Работу току ў сістэме СІ вымяраюць ў Дж. З улікам таго, што работа і магутнасць звязаны роўнасцю А = Р.t адзінкай работы можа быць Вт.с. У электратэхніцы работу электрычнага току вымяраюць ў ват-гадзінах ці кілават-гадзінах: 1Вт . 1гадз = 1Вт . 3600с = 3600Дж, 1кВт.1гадз = 103Вт . 3600с = 3,6.106Дж = 3,6МДж. Прыбор для вымярэння работы току ў кВт-гадзінах называецца электрычным лічыльнікам.
Описание слайда:
Работу току ў сістэме СІ вымяраюць ў Дж. З улікам таго, што работа і магутнасць звязаны роўнасцю А = Р.t адзінкай работы можа быць Вт.с. У электратэхніцы работу электрычнага току вымяраюць ў ват-гадзінах ці кілават-гадзінах: 1Вт . 1гадз = 1Вт . 3600с = 3600Дж, 1кВт.1гадз = 103Вт . 3600с = 3,6.106Дж = 3,6МДж. Прыбор для вымярэння работы току ў кВт-гадзінах называецца электрычным лічыльнікам.

Слайд 9


Індукцыйны ток У 1820г. дацкі фізік Х.Эрстэд з дапамогай намагнічанай стрэлкі выявіў, што вакол правадніка з токам узнікае магнітнае поле.
Описание слайда:
Індукцыйны ток У 1820г. дацкі фізік Х.Эрстэд з дапамогай намагнічанай стрэлкі выявіў, што вакол правадніка з токам узнікае магнітнае поле.

Слайд 10


Доследы Эрстэда паказалі, што з дапамогай Доследы Эрстэда паказалі, што з дапамогай электрычнага току можна атрымаць магнітнае поле, велічыня і напрамак якога залежыць ад велічыні і напрамку электрычнага току. Узнікла пытанне: ці можна з дапамогай магнітнага поля атрымаць электрычны ток? У 1831г. англ. фізік М.Фарадэй з дапамогай шпулі, да якой быў падключаны гальванометр, і пастаяннага магніта даў станоўчы адказ на гэта пытанне.
Описание слайда:
Доследы Эрстэда паказалі, што з дапамогай Доследы Эрстэда паказалі, што з дапамогай электрычнага току можна атрымаць магнітнае поле, велічыня і напрамак якога залежыць ад велічыні і напрамку электрычнага току. Узнікла пытанне: ці можна з дапамогай магнітнага поля атрымаць электрычны ток? У 1831г. англ. фізік М.Фарадэй з дапамогай шпулі, да якой быў падключаны гальванометр, і пастаяннага магніта даў станоўчы адказ на гэта пытанне.

Слайд 11


Такім чынам, з дапамогай пераменнага магнітнага поля можна атрымаць электрычны ток. У час руху магніта ўнутры шпулі стрэлка гальванометра адхілялася ад нулявога дзялення, што паказвала на наяўнасць у ланцугу электрычнага току. Такі ток называюць індукцыйным (наведзеным). Накірунак індукцыйнага току вызначаецца правілам Ленца: індукцыйны ток заўсёды накіраваны так, што яго ўласнае магнітнае поле перашкаджае змяненню магнітнага поля, якое вызывае гэты ток.
Описание слайда:
Такім чынам, з дапамогай пераменнага магнітнага поля можна атрымаць электрычны ток. У час руху магніта ўнутры шпулі стрэлка гальванометра адхілялася ад нулявога дзялення, што паказвала на наяўнасць у ланцугу электрычнага току. Такі ток называюць індукцыйным (наведзеным). Накірунак індукцыйнага току вызначаецца правілам Ленца: індукцыйны ток заўсёды накіраваны так, што яго ўласнае магнітнае поле перашкаджае змяненню магнітнага поля, якое вызывае гэты ток.

Слайд 12


З’яву ўзнікнення індукцыйнага току ў замкнёным контуры ў выніку змянення магнітнага патоку скрозь гэты конур называюць электрамагнітнай індукцыяй. З’яву ўзнікнення індукцыйнага току ў замкнёным контуры ў выніку змянення магнітнага патоку скрозь гэты конур называюць электрамагнітнай індукцыяй. Закон электрамагнітнай індукцыі: ЭРС (электрарухаючая сіла) індукцыі прапарцыйна скорасці змянення магнітнага патоку Магнітны паток Ф звязаны з індукцыяй магнітнга поля В наступнай роўнасцю S – плошча контура. Адзінкі вымярэння: патоку Вэбер (Вб), індукцыі Тэсла (Тл).
Описание слайда:
З’яву ўзнікнення індукцыйнага току ў замкнёным контуры ў выніку змянення магнітнага патоку скрозь гэты конур называюць электрамагнітнай індукцыяй. З’яву ўзнікнення індукцыйнага току ў замкнёным контуры ў выніку змянення магнітнага патоку скрозь гэты конур называюць электрамагнітнай індукцыяй. Закон электрамагнітнай індукцыі: ЭРС (электрарухаючая сіла) індукцыі прапарцыйна скорасці змянення магнітнага патоку Магнітны паток Ф звязаны з індукцыяй магнітнга поля В наступнай роўнасцю S – плошча контура. Адзінкі вымярэння: патоку Вэбер (Вб), індукцыі Тэсла (Тл).

Слайд 13

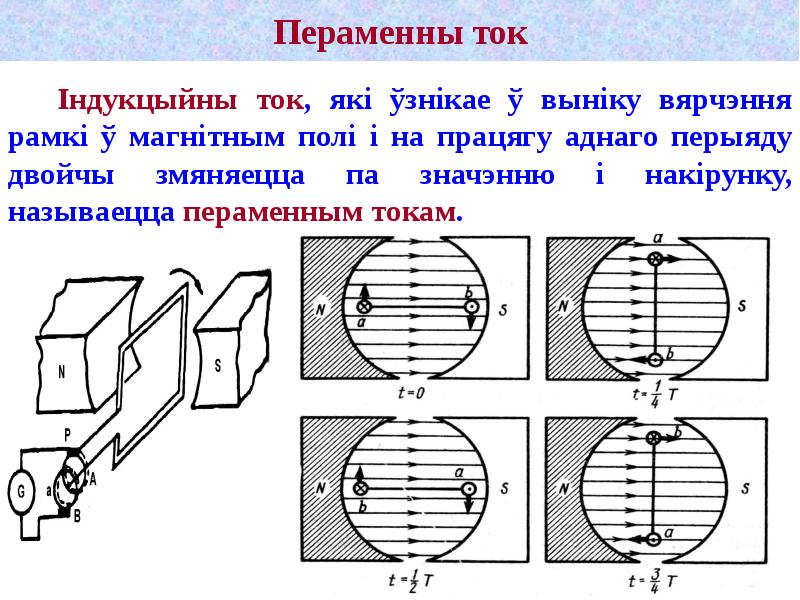

Пераменны ток Індукцыйны ток, які ўзнікае ў выніку вярчэння рамкі ў магнітным полі і на працягу аднаго перыяду двойчы змяняецца па значэнню і накірунку, называецца пераменным токам.
Описание слайда:
Пераменны ток Індукцыйны ток, які ўзнікае ў выніку вярчэння рамкі ў магнітным полі і на працягу аднаго перыяду двойчы змяняецца па значэнню і накірунку, называецца пераменным токам.

Слайд 14

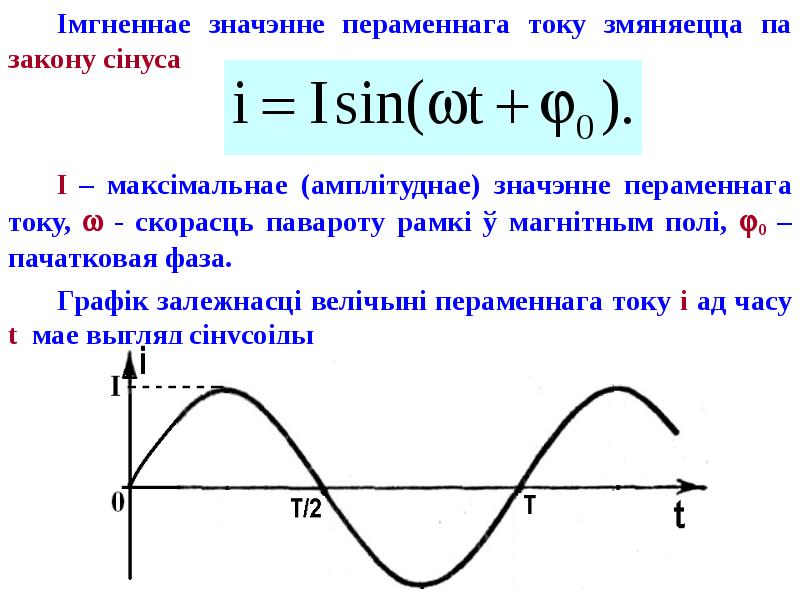

Імгненнае значэнне пераменнага току змяняецца па закону сінуса Імгненнае значэнне пераменнага току змяняецца па закону сінуса I – максімальнае (амплітуднае) значэнне пераменнага току,  - скорасць павароту рамкі ў магнітным полі, 0 – пачатковая фаза. Графік залежнасці велічыні пераменнага току і ад часу t мае выгляд сінусоіды
Описание слайда:
Імгненнае значэнне пераменнага току змяняецца па закону сінуса Імгненнае значэнне пераменнага току змяняецца па закону сінуса I – максімальнае (амплітуднае) значэнне пераменнага току,  - скорасць павароту рамкі ў магнітным полі, 0 – пачатковая фаза. Графік залежнасці велічыні пераменнага току і ад часу t мае выгляд сінусоіды

Слайд 15


Вытворчасць электрычнай энергіі Машыны, у якіх механічная энергія ператвараецца ў электрычную, называюцца генератарамі. Прынцыпіяльная схема генератара пераменнага току: Рухомую частку генератара, якая ўяўляе сабой магніт, які верціцца, называюць ротарам, а нерухомую частку, у абмотках якой узбуджаецца ЭРС індукцыі, - статарам.
Описание слайда:
Вытворчасць электрычнай энергіі Машыны, у якіх механічная энергія ператвараецца ў электрычную, называюцца генератарамі. Прынцыпіяльная схема генератара пераменнага току: Рухомую частку генератара, якая ўяўляе сабой магніт, які верціцца, называюць ротарам, а нерухомую частку, у абмотках якой узбуджаецца ЭРС індукцыі, - статарам.

Слайд 16

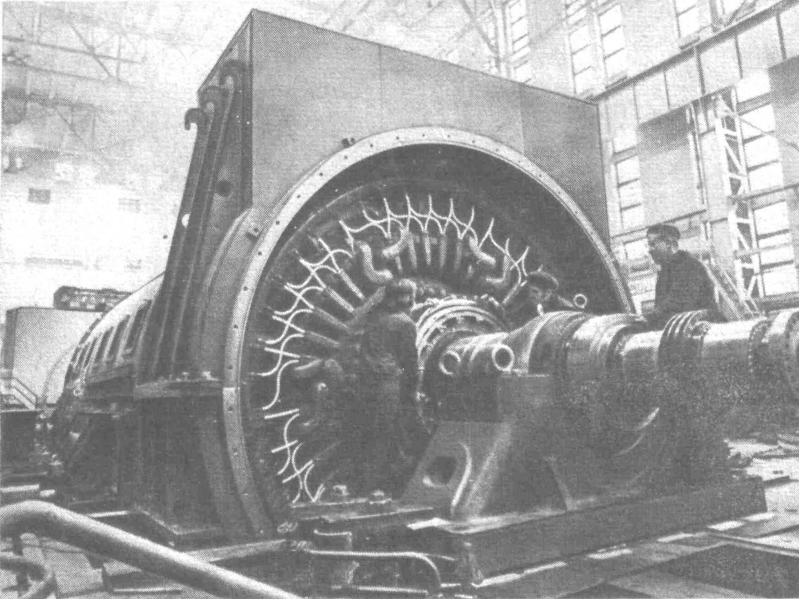

Пры канструяванні магутных генератараў пераменнага току аказалася карысным вярцець не пастаянныя магніты, а электрамагніты. Пры канструяванні магутных генератараў пераменнага току аказалася карысным вярцець не пастаянныя магніты, а электрамагніты. Ток у абмотках электрамагніта выпрацоўваецца асобным генератарам пастаяннага току – узбуджальнікам, які размешчаны на тым жа валу. Прыстасаванне, з дапамогай якога ЭРС індукцыі здымаецца з ротара і падаецца на нагрузку, называецца калектарам. Калектар – гэта два кольца і дзве шчоткі.
Описание слайда:
Пры канструяванні магутных генератараў пераменнага току аказалася карысным вярцець не пастаянныя магніты, а электрамагніты. Пры канструяванні магутных генератараў пераменнага току аказалася карысным вярцець не пастаянныя магніты, а электрамагніты. Ток у абмотках электрамагніта выпрацоўваецца асобным генератарам пастаяннага току – узбуджальнікам, які размешчаны на тым жа валу. Прыстасаванне, з дапамогай якога ЭРС індукцыі здымаецца з ротара і падаецца на нагрузку, называецца калектарам. Калектар – гэта два кольца і дзве шчоткі.

Слайд 17


Параметры турбагенератараў: Параметры турбагенератараў: Вырабляецца электраэнергія на вялікіх і малых электрастанцыях, на якіх турбіна круціць ротар генератара. Тыпы электрастанцый: ЦЭС, ЦЭЦ, ГЭС, АЭС, СЭС, ПЭС, ВЭС. Па Расіі – ЦЭС – каля 40% усёй электраэнергіі, ГЭС - каля 20%, АЭС – каля 10%.
Описание слайда:
Параметры турбагенератараў: Параметры турбагенератараў: Вырабляецца электраэнергія на вялікіх і малых электрастанцыях, на якіх турбіна круціць ротар генератара. Тыпы электрастанцый: ЦЭС, ЦЭЦ, ГЭС, АЭС, СЭС, ПЭС, ВЭС. Па Расіі – ЦЭС – каля 40% усёй электраэнергіі, ГЭС - каля 20%, АЭС – каля 10%.

Слайд 18


Электрычная энергія, слайд №18
Описание слайда:

Слайд 19


Перадача электрычнай энергіі Спажыўцы электраэнергіі ёсць паўсюдна. Вырабляецца ж яна ў параўнальна нямногіх месцах, блізкіх да крыніц паліўных і гідрарэсурсаў, акрамя АЭС. Акумуліраваць яе ў вялікіх маштабах не ўдаецца. Таму трэба яе выкарыстоўваць адразу пасля атрымання. У сувязі з гэтым эфектыўнае выкарыстанне электраэнергіі можна ажыццявіць толькі з дапамогай перадачы яе на вялікія адлегласці з мінімальнымі стратамі.
Описание слайда:
Перадача электрычнай энергіі Спажыўцы электраэнергіі ёсць паўсюдна. Вырабляецца ж яна ў параўнальна нямногіх месцах, блізкіх да крыніц паліўных і гідрарэсурсаў, акрамя АЭС. Акумуліраваць яе ў вялікіх маштабах не ўдаецца. Таму трэба яе выкарыстоўваць адразу пасля атрымання. У сувязі з гэтым эфектыўнае выкарыстанне электраэнергіі можна ажыццявіць толькі з дапамогай перадачы яе на вялікія адлегласці з мінімальнымі стратамі.

Слайд 20


У адпаведнасці з законам Джоуля-Ленца энергія, якая ідзе на нагрэў правадоў, вызначаецца роўнасцю дзе - супраціўленне правадоў электралініі, якое залежыць ад роду матэрыяла правадоў (), іх даўжыні (ℓ) і папярочнага сячэння (S). Паменшыць страты электрычнай энергіі ў правадах можна двума шляхамі: паменшыць супраціўленне правадоў, паменшыць сілу току.
Описание слайда:
У адпаведнасці з законам Джоуля-Ленца энергія, якая ідзе на нагрэў правадоў, вызначаецца роўнасцю дзе - супраціўленне правадоў электралініі, якое залежыць ад роду матэрыяла правадоў (), іх даўжыні (ℓ) і папярочнага сячэння (S). Паменшыць страты электрычнай энергіі ў правадах можна двума шляхамі: паменшыць супраціўленне правадоў, паменшыць сілу току.

Слайд 21

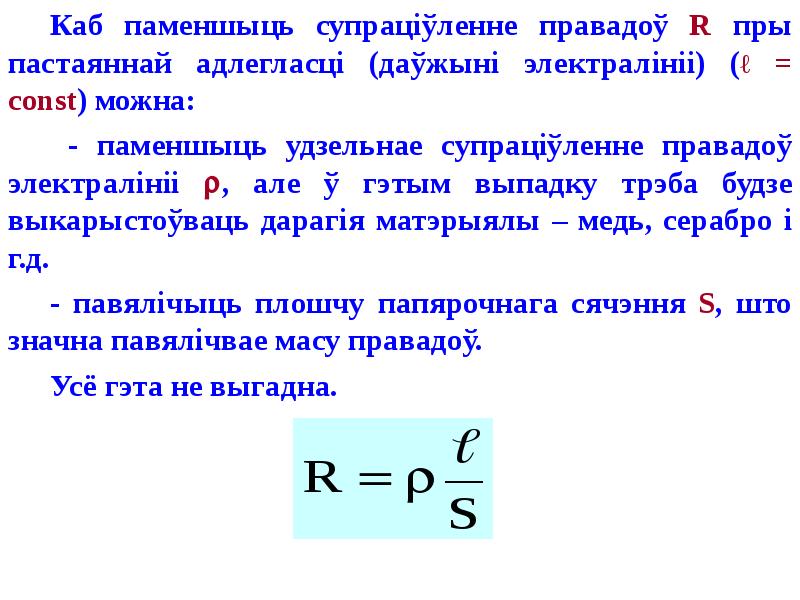

Каб паменшыць супраціўленне правадоў R пры пастаяннай адлегласці (даўжыні электралініі) (ℓ = const) можна: Каб паменшыць супраціўленне правадоў R пры пастаяннай адлегласці (даўжыні электралініі) (ℓ = const) можна: - паменшыць удзельнае супраціўленне правадоў электралініі , але ў гэтым выпадку трэба будзе выкарыстоўваць дарагія матэрыялы – медь, серабро і г.д. - павялічыць плошчу папярочнага сячэння S, што значна павялічвае масу правадоў. Усё гэта не выгадна.
Описание слайда:
Каб паменшыць супраціўленне правадоў R пры пастаяннай адлегласці (даўжыні электралініі) (ℓ = const) можна: Каб паменшыць супраціўленне правадоў R пры пастаяннай адлегласці (даўжыні электралініі) (ℓ = const) можна: - паменшыць удзельнае супраціўленне правадоў электралініі , але ў гэтым выпадку трэба будзе выкарыстоўваць дарагія матэрыялы – медь, серабро і г.д. - павялічыць плошчу папярочнага сячэння S, што значна павялічвае масу правадоў. Усё гэта не выгадна.

Слайд 22


Значыць трэба выкарыстаць другі шлях - паменшыць сілу току ў электралініі I. Пры гэтым магутнасць, што перадаецца да спажыўца, павінна застацца пастаяннай Гэта азначае, што трэба павелічыць напружанне ў лініі электраперадач U.
Описание слайда:
Значыць трэба выкарыстаць другі шлях - паменшыць сілу току ў электралініі I. Пры гэтым магутнасць, што перадаецца да спажыўца, павінна застацца пастаяннай Гэта азначае, што трэба павелічыць напружанне ў лініі электраперадач U.

Слайд 23


Трансфарматар Устройства, якое прадназначана для змянення напружання ў ланцугах пераменнага току, называецца трансфарматарам. Ён складаецца з двух шпуляў (абмотак), якія змешчаны на агульны стальны стрыжань. Абмотку, якую падключаюць да крыніцы электрычнай энергіі, называюць першаснай, а абмотку, да якой падключаецца спажывец (нагрузка),-другаснай.
Описание слайда:
Трансфарматар Устройства, якое прадназначана для змянення напружання ў ланцугах пераменнага току, называецца трансфарматарам. Ён складаецца з двух шпуляў (абмотак), якія змешчаны на агульны стальны стрыжань. Абмотку, якую падключаюць да крыніцы электрычнай энергіі, называюць першаснай, а абмотку, да якой падключаецца спажывец (нагрузка),-другаснай.

Слайд 24

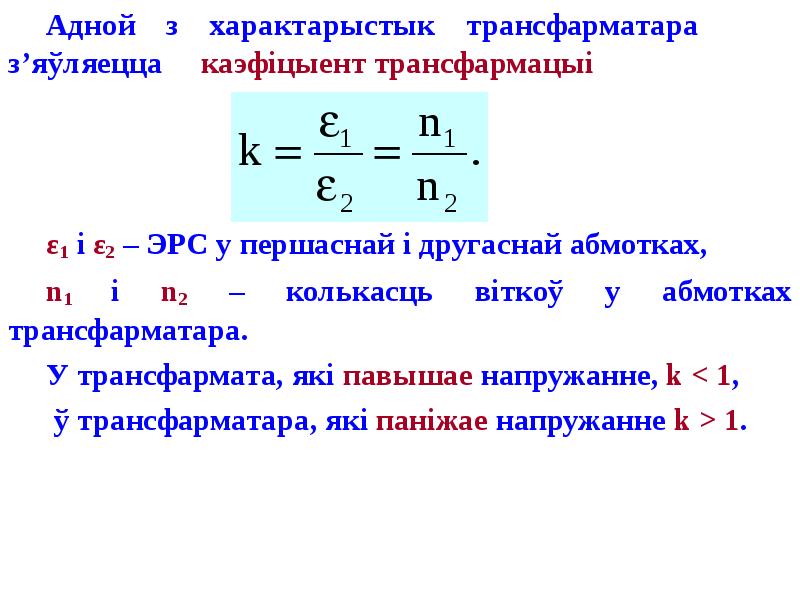

Адной з характарыстык трансфарматара з’яўляецца каэфіцыент трансфармацыі ε1 і ε2 – ЭРС у першаснай і другаснай абмотках, n1 і n2 – колькасць віткоў у абмотках трансфарматара. У трансфармата, які павышае напружанне, k < 1, ў трансфарматара, які паніжае напружанне k > 1.
Описание слайда:
Адной з характарыстык трансфарматара з’яўляецца каэфіцыент трансфармацыі ε1 і ε2 – ЭРС у першаснай і другаснай абмотках, n1 і n2 – колькасць віткоў у абмотках трансфарматара. У трансфармата, які павышае напружанне, k < 1, ў трансфарматара, які паніжае напружанне k > 1.

Слайд 25

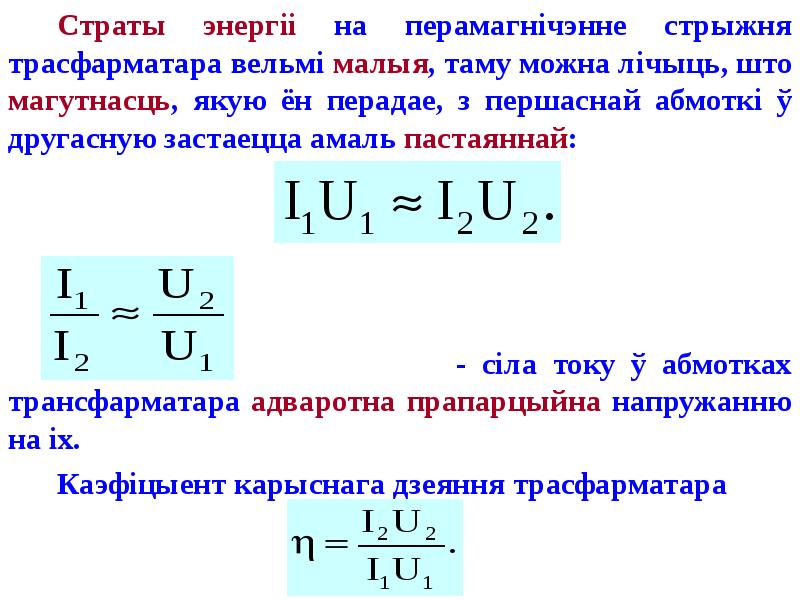

Страты энергіі на перамагнічэнне стрыжня трасфарматара вельмі малыя, таму можна лічыць, што магутнасць, якую ён перадае, з першаснай абмоткі ў другасную застаецца амаль пастаяннай: Страты энергіі на перамагнічэнне стрыжня трасфарматара вельмі малыя, таму можна лічыць, што магутнасць, якую ён перадае, з першаснай абмоткі ў другасную застаецца амаль пастаяннай: - сіла току ў абмотках трансфарматара адваротна прапарцыйна напружанню на іх. Каэфіцыент карыснага дзеяння трасфарматара
Описание слайда:
Страты энергіі на перамагнічэнне стрыжня трасфарматара вельмі малыя, таму можна лічыць, што магутнасць, якую ён перадае, з першаснай абмоткі ў другасную застаецца амаль пастаяннай: Страты энергіі на перамагнічэнне стрыжня трасфарматара вельмі малыя, таму можна лічыць, што магутнасць, якую ён перадае, з першаснай абмоткі ў другасную застаецца амаль пастаяннай: - сіла току ў абмотках трансфарматара адваротна прапарцыйна напружанню на іх. Каэфіцыент карыснага дзеяння трасфарматара

Слайд 26


Трансфарматарная падстанцыя Трансфарматарная падстанцыя
Описание слайда:
Трансфарматарная падстанцыя Трансфарматарная падстанцыя

Слайд 27

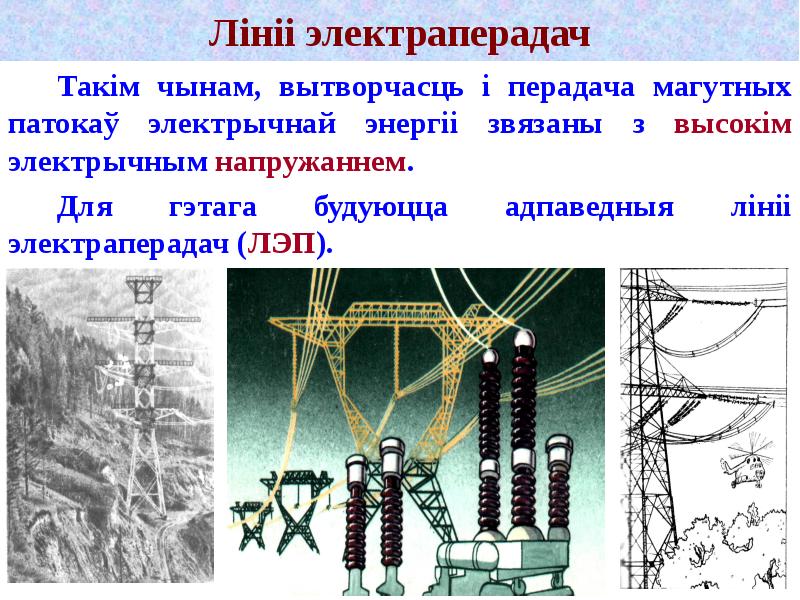

Лініі электраперадач Такім чынам, вытворчасць і перадача магутных патокаў электрычнай энергіі звязаны з высокім электрычным напружаннем. Для гэтага будуюцца адпаведныя лініі электраперадач (ЛЭП).
Описание слайда:
Лініі электраперадач Такім чынам, вытворчасць і перадача магутных патокаў электрычнай энергіі звязаны з высокім электрычным напружаннем. Для гэтага будуюцца адпаведныя лініі электраперадач (ЛЭП).

Слайд 28


Лініі электраперадач Лініі электраперадач
Описание слайда:
Лініі электраперадач Лініі электраперадач

Слайд 29


Лініі з напружаннем 500, 750, 1150 кВ пераменнага току і 1500 кВ пастаяннага току называюцца звышвысокімі лініямі электраперадач (СВЛЭП). Напружанне 750 кВ – гэта сусветны ўзровень сучаснай высокавольтнай тэхнікі. У гэтай лініі вышыня апоры складае (30 – 35)м. Адлегласць паміж правадамі 40м. У лініях 1150 кВ – вышыня апоры каля 50м. Адлегласць паміж правадамі 50м.
Описание слайда:
Лініі з напружаннем 500, 750, 1150 кВ пераменнага току і 1500 кВ пастаяннага току называюцца звышвысокімі лініямі электраперадач (СВЛЭП). Напружанне 750 кВ – гэта сусветны ўзровень сучаснай высокавольтнай тэхнікі. У гэтай лініі вышыня апоры складае (30 – 35)м. Адлегласць паміж правадамі 40м. У лініях 1150 кВ – вышыня апоры каля 50м. Адлегласць паміж правадамі 50м.

Слайд 30


Схема перадачы электраэнергіі на вялікія адлегласці Схема перадачы электраэнергіі на вялікія адлегласці
Описание слайда:
Схема перадачы электраэнергіі на вялікія адлегласці Схема перадачы электраэнергіі на вялікія адлегласці

Слайд 31


У любой краіне электрычныя станцыі шэрагу раёнаў аб’яднаны адпаведнымі лініямі электраперадач, утвараючы агульную электрычную сетку, да якой далучаны спажыўцы. Такое аб’яднанне называецца энергасістэмай краіны. У любой краіне электрычныя станцыі шэрагу раёнаў аб’яднаны адпаведнымі лініямі электраперадач, утвараючы агульную электрычную сетку, да якой далучаны спажыўцы. Такое аб’яднанне называецца энергасістэмай краіны. Стараты энергіі на шляху ад электрастанцыі да спажыўца характарызуюцца наступнай схемай:
Описание слайда:
У любой краіне электрычныя станцыі шэрагу раёнаў аб’яднаны адпаведнымі лініямі электраперадач, утвараючы агульную электрычную сетку, да якой далучаны спажыўцы. Такое аб’яднанне называецца энергасістэмай краіны. У любой краіне электрычныя станцыі шэрагу раёнаў аб’яднаны адпаведнымі лініямі электраперадач, утвараючы агульную электрычную сетку, да якой далучаны спажыўцы. Такое аб’яднанне называецца энергасістэмай краіны. Стараты энергіі на шляху ад электрастанцыі да спажыўца характарызуюцца наступнай схемай:

Слайд 32


58% - складае страту ўнутранай энергіі паліва ў катле, турбіне і электрагенератары; 58% - складае страту ўнутранай энергіі паліва ў катле, турбіне і электрагенератары; 3% - спажывае сама станцыя; 7% - губляецца пры перадачы (ЛЭП); 4% - спажывае электрарухавік. Такім чынам, толькі 28% унутранай энергіі паліва ператвараецца ў карысную работу электрарухавіка.
Описание слайда:
58% - складае страту ўнутранай энергіі паліва ў катле, турбіне і электрагенератары; 58% - складае страту ўнутранай энергіі паліва ў катле, турбіне і электрагенератары; 3% - спажывае сама станцыя; 7% - губляецца пры перадачы (ЛЭП); 4% - спажывае электрарухавік. Такім чынам, толькі 28% унутранай энергіі паліва ператвараецца ў карысную работу электрарухавіка.

Слайд 33

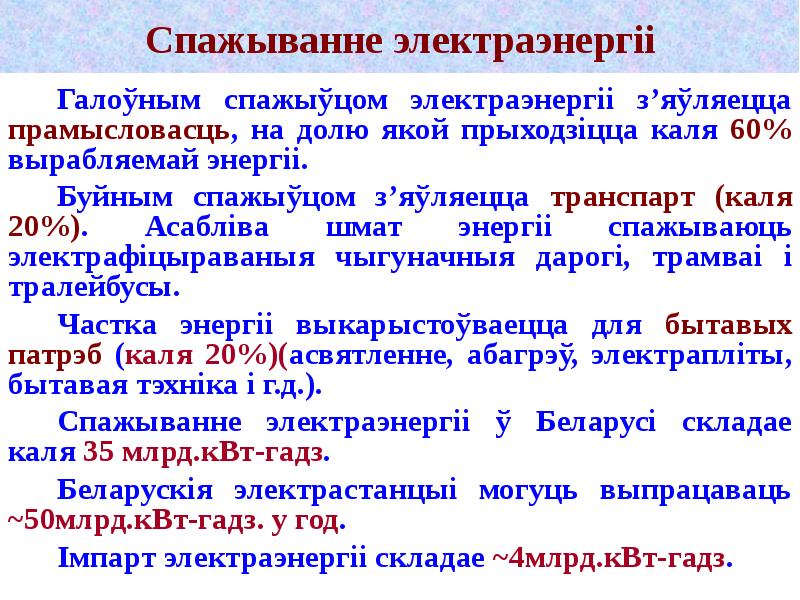

Спажыванне электраэнергіі Галоўным спажыўцом электраэнергіі з’яўляецца прамысловасць, на долю якой прыходзіцца каля 60% вырабляемай энергіі. Буйным спажыўцом з’яўляецца транспарт (каля 20%). Асабліва шмат энергіі спажываюць электрафіцыраваныя чыгуначныя дарогі, трамваі і тралейбусы. Частка энергіі выкарыстоўваецца для бытавых патрэб (каля 20%)(асвятленне, абагрэў, электрапліты, бытавая тэхніка і г.д.). Спажыванне электраэнергіі ў Беларусі складае каля 35 млрд.кВт-гадз. Беларускія электрастанцыі могуць выпрацаваць ~50млрд.кВт-гадз. у год. Імпарт электраэнергіі складае ~4млрд.кВт-гадз.
Описание слайда:
Спажыванне электраэнергіі Галоўным спажыўцом электраэнергіі з’яўляецца прамысловасць, на долю якой прыходзіцца каля 60% вырабляемай энергіі. Буйным спажыўцом з’яўляецца транспарт (каля 20%). Асабліва шмат энергіі спажываюць электрафіцыраваныя чыгуначныя дарогі, трамваі і тралейбусы. Частка энергіі выкарыстоўваецца для бытавых патрэб (каля 20%)(асвятленне, абагрэў, электрапліты, бытавая тэхніка і г.д.). Спажыванне электраэнергіі ў Беларусі складае каля 35 млрд.кВт-гадз. Беларускія электрастанцыі могуць выпрацаваць ~50млрд.кВт-гадз. у год. Імпарт электраэнергіі складае ~4млрд.кВт-гадз.

Слайд 34


Плануецца да 2020г.: паменшыць спажыванне электраэнергіі ў прамысловасці з 60% да 47%; павялічыць долю спажывання электраэнергіі на камунальна-бытавыя патрэбы да 31%; нормай спажывання электраэнергіі для сям’і з 4-х чалавек лічыць 135кВт-гадз. у месяц; агульнае спажыванне электраэнергіі складзе 41млрд.кВт-гадз. у год. прырост спажывання ~23% у параўнанні з 2000г.
Описание слайда:
Плануецца да 2020г.: паменшыць спажыванне электраэнергіі ў прамысловасці з 60% да 47%; павялічыць долю спажывання электраэнергіі на камунальна-бытавыя патрэбы да 31%; нормай спажывання электраэнергіі для сям’і з 4-х чалавек лічыць 135кВт-гадз. у месяц; агульнае спажыванне электраэнергіі складзе 41млрд.кВт-гадз. у год. прырост спажывання ~23% у параўнанні з 2000г.
