Слайд 1


Л.5. Электрычныя з’явы ў прыродзе Змест: Электрычнае поле Ток у газах Іскравы разрад Каронны разрад Дугавы разрад Тлеючы разрад Газаразрадная плазма Маланка (лінейная) Шаравая маланка
Описание слайда:
Л.5. Электрычныя з’явы ў прыродзе Змест: Электрычнае поле Ток у газах Іскравы разрад Каронны разрад Дугавы разрад Тлеючы разрад Газаразрадная плазма Маланка (лінейная) Шаравая маланка

Слайд 2


Электрычнае поле Ужо на першай лекцыі мы гаварылі аб гравітацыйным узаемадзеянні – усе целы прыцягваюцца да Зямлі, Зямля і іншыя планеты да Сонца, існуе Сусвет. А чаму цвёрдае цела зберагае сваю форму доўгі час? Якім чынам атамы ўтрымліваюцца ў малекуле? Чаму малекулы знаходзяцца на вызначанай адлегласці адна ад другой у цвёрдым целе? Як адказаць на гэтыя пытанні?
Описание слайда:
Электрычнае поле Ужо на першай лекцыі мы гаварылі аб гравітацыйным узаемадзеянні – усе целы прыцягваюцца да Зямлі, Зямля і іншыя планеты да Сонца, існуе Сусвет. А чаму цвёрдае цела зберагае сваю форму доўгі час? Якім чынам атамы ўтрымліваюцца ў малекуле? Чаму малекулы знаходзяцца на вызначанай адлегласці адна ад другой у цвёрдым целе? Як адказаць на гэтыя пытанні?

Слайд 3


Як растлумачыць з’явы, якія мы назіраем кожны дзень: пры расчэсванні сухіх валос яны прыцягваюцца да грабеньчыка, сухое адзенне прыліпае да цела, пыл з экрана тэлевізара трэба выціраць амаль кожны дзень. Гэтыя і іншыя з’явы абумоўлены электрамагнітным узаемадзеяннем паміж целамі. Носьбітам гэтага ўзаемадзеяння з’яўляецца электрамагнітнае поле.
Описание слайда:
Як растлумачыць з’явы, якія мы назіраем кожны дзень: пры расчэсванні сухіх валос яны прыцягваюцца да грабеньчыка, сухое адзенне прыліпае да цела, пыл з экрана тэлевізара трэба выціраць амаль кожны дзень. Гэтыя і іншыя з’явы абумоўлены электрамагнітным узаемадзеяннем паміж целамі. Носьбітам гэтага ўзаемадзеяння з’яўляецца электрамагнітнае поле.

Слайд 4

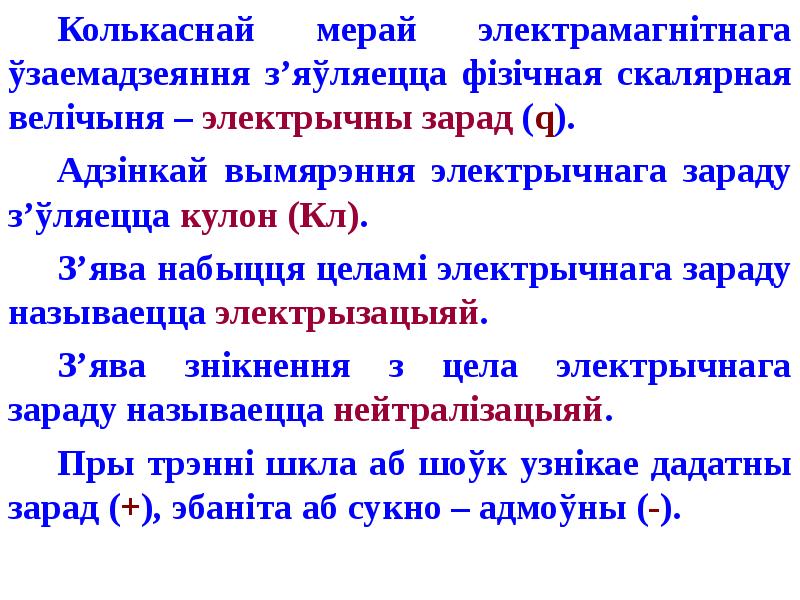

Колькаснай мерай электрамагнітнага ўзаемадзеяння з’яўляецца фізічная скалярная велічыня – электрычны зарад (q). Колькаснай мерай электрамагнітнага ўзаемадзеяння з’яўляецца фізічная скалярная велічыня – электрычны зарад (q). Адзінкай вымярэння электрычнага зараду з’ўляецца кулон (Кл). З’ява набыцця целамі электрычнага зараду называецца электрызацыяй. З’ява знікнення з цела электрычнага зараду называецца нейтралізацыяй. Пры трэнні шкла аб шоўк узнікае дадатны зарад (+), эбаніта аб сукно – адмоўны (-).
Описание слайда:
Колькаснай мерай электрамагнітнага ўзаемадзеяння з’яўляецца фізічная скалярная велічыня – электрычны зарад (q). Колькаснай мерай электрамагнітнага ўзаемадзеяння з’яўляецца фізічная скалярная велічыня – электрычны зарад (q). Адзінкай вымярэння электрычнага зараду з’ўляецца кулон (Кл). З’ява набыцця целамі электрычнага зараду называецца электрызацыяй. З’ява знікнення з цела электрычнага зараду называецца нейтралізацыяй. Пры трэнні шкла аб шоўк узнікае дадатны зарад (+), эбаніта аб сукно – адмоўны (-).

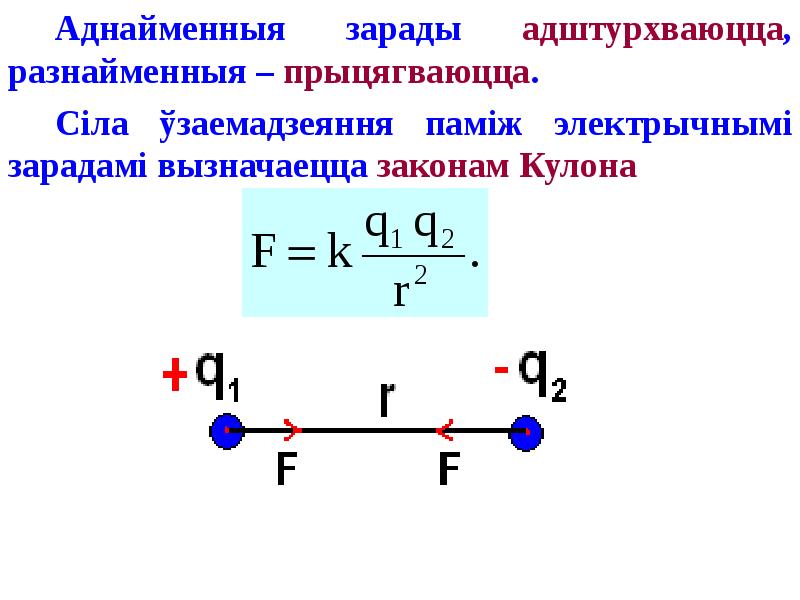

Слайд 5


Аднайменныя зарады адштурхваюцца, разнайменныя – прыцягваюцца. Сіла ўзаемадзеяння паміж электрычнымі зарадамі вызначаецца законам Кулона
Описание слайда:
Аднайменныя зарады адштурхваюцца, разнайменныя – прыцягваюцца. Сіла ўзаемадзеяння паміж электрычнымі зарадамі вызначаецца законам Кулона

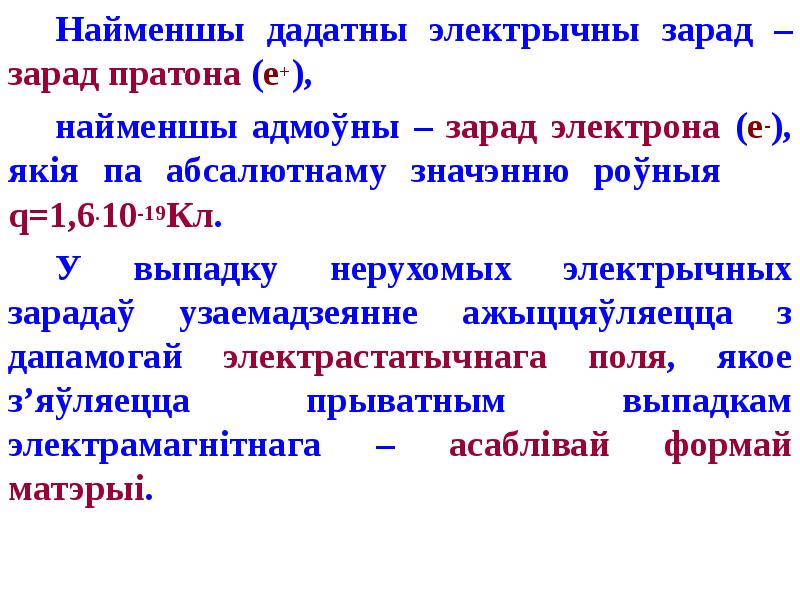

Слайд 6


Найменшы дадатны электрычны зарад – зарад пратона (е+), найменшы адмоўны – зарад электрона (е-), якія па абсалютнаму значэнню роўныя q=1,6.10-19Кл. У выпадку нерухомых электрычных зарадаў узаемадзеянне ажыццяўляецца з дапамогай электрастатычнага поля, якое з’яўляецца прыватным выпадкам электрамагнітнага – асаблівай формай матэрыі.
Описание слайда:
Найменшы дадатны электрычны зарад – зарад пратона (е+), найменшы адмоўны – зарад электрона (е-), якія па абсалютнаму значэнню роўныя q=1,6.10-19Кл. У выпадку нерухомых электрычных зарадаў узаемадзеянне ажыццяўляецца з дапамогай электрастатычнага поля, якое з’яўляецца прыватным выпадкам электрамагнітнага – асаблівай формай матэрыі.

Слайд 7


Асноўнай характарыстыкай электрастатычнага поля з’яўляецца напружанасць Асноўнай характарыстыкай электрастатычнага поля з’яўляецца напружанасць дзе q0 – пробны зарад. Адзінка вымярэння напружанасці – 1В/м (вольт на метр). Электрычнае поле існуе вакол кожнага зараду незалежна ад іншых палёў. У гэтым праяўляецца прынцып суперпазіцыі.
Описание слайда:
Асноўнай характарыстыкай электрастатычнага поля з’яўляецца напружанасць Асноўнай характарыстыкай электрастатычнага поля з’яўляецца напружанасць дзе q0 – пробны зарад. Адзінка вымярэння напружанасці – 1В/м (вольт на метр). Электрычнае поле існуе вакол кожнага зараду незалежна ад іншых палёў. У гэтым праяўляецца прынцып суперпазіцыі.

Слайд 8


Звычайна электрычнае поле адлюстроўваюць графічна з дапамогай сілавых ліній. Размеркаванне зараду па паверхні цела характарызуецца паверхневай шчыльнасцю зараду: Адзінка вымярэння σ – 1Кл/м2.
Описание слайда:
Звычайна электрычнае поле адлюстроўваюць графічна з дапамогай сілавых ліній. Размеркаванне зараду па паверхні цела характарызуецца паверхневай шчыльнасцю зараду: Адзінка вымярэння σ – 1Кл/м2.

Слайд 9


У выпадку, калі сілавыя лініі поля паралельныя, а іх шчыльнасць аднолькавая, поле называецца аднародным. У выпадку, калі сілавыя лініі поля паралельныя, а іх шчыльнасць аднолькавая, поле называецца аднародным. Для колькаснага апісання працэсаў, звязаных з накіраваным рухам электрычных зарадаў, электрычным токам, уводзіцца паняцце “сіла току”: Адзінка вымярэння I – 1А (ампер).
Описание слайда:
У выпадку, калі сілавыя лініі поля паралельныя, а іх шчыльнасць аднолькавая, поле называецца аднародным. У выпадку, калі сілавыя лініі поля паралельныя, а іх шчыльнасць аднолькавая, поле называецца аднародным. Для колькаснага апісання працэсаў, звязаных з накіраваным рухам электрычных зарадаў, электрычным токам, уводзіцца паняцце “сіла току”: Адзінка вымярэння I – 1А (ампер).

Слайд 10


За сілу тока 1А прымаецца такі ток, які, пры праходжанні па кожнаму з двух паралельных тонкіх праваднікоў бясконцай даўжыні, размешчаных у вакууме на адлегласці 1м адзін ад другога, вызывае іх узаемадзеянне з сілай 2.10-7Н на кожны метр іх даўжыні.
Описание слайда:
За сілу тока 1А прымаецца такі ток, які, пры праходжанні па кожнаму з двух паралельных тонкіх праваднікоў бясконцай даўжыні, размешчаных у вакууме на адлегласці 1м адзін ад другога, вызывае іх узаемадзеянне з сілай 2.10-7Н на кожны метр іх даўжыні.

Слайд 11


Ток у газах Пры нармальных умовах газ складаецца з нейтральных малекул (атамаў) і таму з’яўляецца дыэлектрыкам (ізалятарам), не праводзіць электрычны ток. Газ становіцца правадніком, калі пад уздзеяннем вонкавай крыніцы энергіі (іанізатара) ён іанізуецца (частка атамаў ператвараецца ў іоны). Пры наяўнасці вонкавага электрычнага поля ў іанізаваным газе ўзнікае ток, назіраецца газавы разрад.
Описание слайда:
Ток у газах Пры нармальных умовах газ складаецца з нейтральных малекул (атамаў) і таму з’яўляецца дыэлектрыкам (ізалятарам), не праводзіць электрычны ток. Газ становіцца правадніком, калі пад уздзеяннем вонкавай крыніцы энергіі (іанізатара) ён іанізуецца (частка атамаў ператвараецца ў іоны). Пры наяўнасці вонкавага электрычнага поля ў іанізаваным газе ўзнікае ток, назіраецца газавы разрад.

Слайд 12

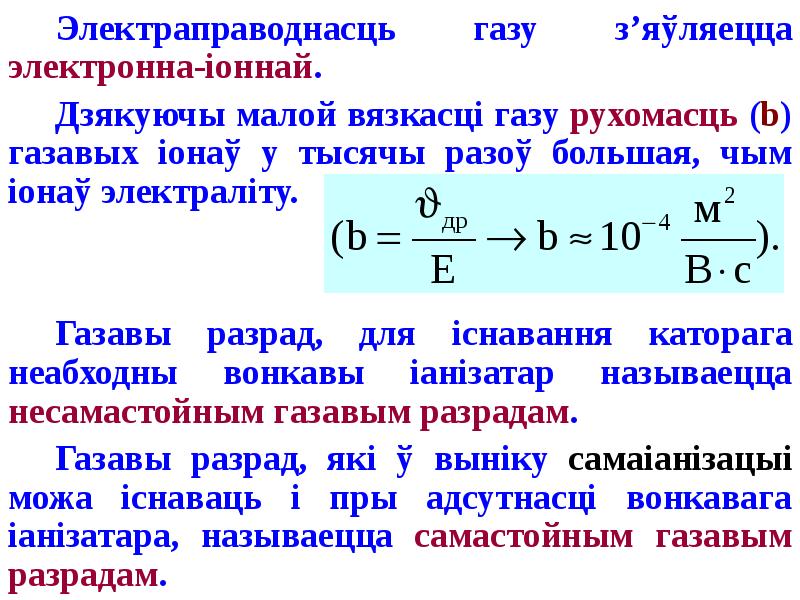

Электраправоднасць газу з’яўляецца электронна-іоннай. Дзякуючы малой вязкасці газу рухомасць (b) газавых іонаў у тысячы разоў большая, чым іонаў электраліту. Газавы разрад, для існавання каторага неабходны вонкавы іанізатар называецца несамастойным газавым разрадам. Газавы разрад, які ў выніку самаіанізацыі можа існаваць і пры адсутнасці вонкавага іанізатара, называецца самастойным газавым разрадам.
Описание слайда:
Электраправоднасць газу з’яўляецца электронна-іоннай. Дзякуючы малой вязкасці газу рухомасць (b) газавых іонаў у тысячы разоў большая, чым іонаў электраліту. Газавы разрад, для існавання каторага неабходны вонкавы іанізатар называецца несамастойным газавым разрадам. Газавы разрад, які ў выніку самаіанізацыі можа існаваць і пры адсутнасці вонкавага іанізатара, называецца самастойным газавым разрадам.

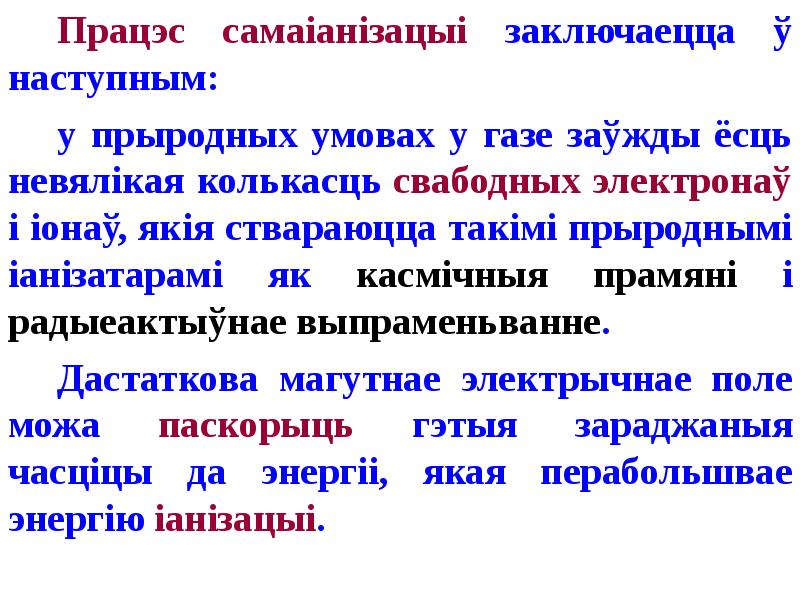

Слайд 13


Працэс самаіанізацыі заключаецца ў наступным: Працэс самаіанізацыі заключаецца ў наступным: у прыродных умовах у газе заўжды ёсць невялікая колькасць свабодных электронаў і іонаў, якія ствараюцца такімі прыроднымі іанізатарамі як касмічныя прамяні і радыеактыўнае выпраменьванне. Дастаткова магутнае электрычнае поле можа паскорыць гэтыя зараджаныя часціцы да энергіі, якая перабольшвае энергію іанізацыі.
Описание слайда:
Працэс самаіанізацыі заключаецца ў наступным: Працэс самаіанізацыі заключаецца ў наступным: у прыродных умовах у газе заўжды ёсць невялікая колькасць свабодных электронаў і іонаў, якія ствараюцца такімі прыроднымі іанізатарамі як касмічныя прамяні і радыеактыўнае выпраменьванне. Дастаткова магутнае электрычнае поле можа паскорыць гэтыя зараджаныя часціцы да энергіі, якая перабольшвае энергію іанізацыі.

Слайд 14


Пры сутыкненні паскораных часціц з нейтральнымі часціцамі (атамамі) ўзнікне іанізацыя. У выніку іанізацыі з’явяцца другасныя электроны і іоны, якія паскараюцца электрычным полем, сутыкаюцца з нейтральнымі часціцамі і вызываюць іх іанізацыю, ударную іанізацыю. Свабодныя электроны вызываюць ударную іанізацыю пры напружанасці электрычнага поля ~ 103 В/м.
Описание слайда:
Пры сутыкненні паскораных часціц з нейтральнымі часціцамі (атамамі) ўзнікне іанізацыя. У выніку іанізацыі з’явяцца другасныя электроны і іоны, якія паскараюцца электрычным полем, сутыкаюцца з нейтральнымі часціцамі і вызываюць іх іанізацыю, ударную іанізацыю. Свабодныя электроны вызываюць ударную іанізацыю пры напружанасці электрычнага поля ~ 103 В/м.

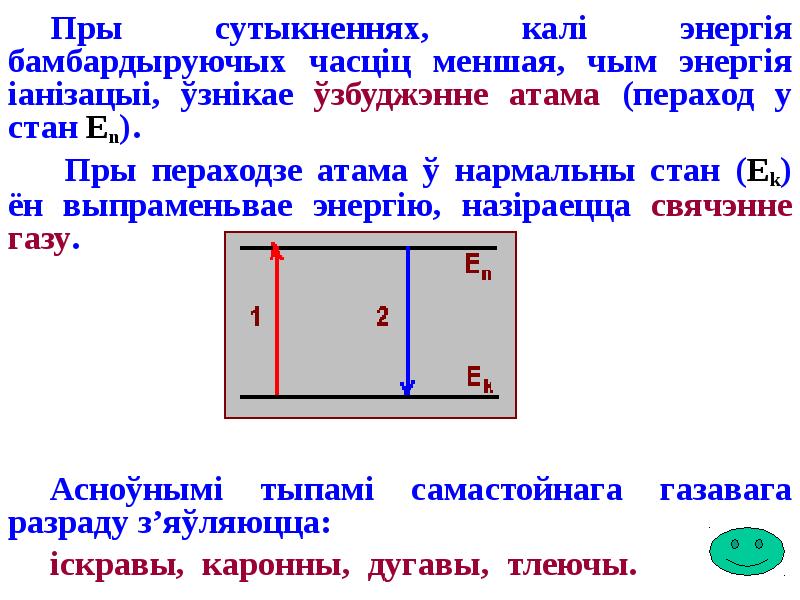

Слайд 15


Пры сутыкненнях, калі энергія бамбардыруючых часціц меншая, чым энергія іанізацыі, ўзнікае ўзбуджэнне атама (пераход у стан Еn). Пры сутыкненнях, калі энергія бамбардыруючых часціц меншая, чым энергія іанізацыі, ўзнікае ўзбуджэнне атама (пераход у стан Еn). Пры пераходзе атама ў нармальны стан (Ek) ён выпраменьвае энергію, назіраецца свячэнне газу. Асноўнымі тыпамі самастойнага газавага разраду з’яўляюцца: іскравы, каронны, дугавы, тлеючы.
Описание слайда:
Пры сутыкненнях, калі энергія бамбардыруючых часціц меншая, чым энергія іанізацыі, ўзнікае ўзбуджэнне атама (пераход у стан Еn). Пры сутыкненнях, калі энергія бамбардыруючых часціц меншая, чым энергія іанізацыі, ўзнікае ўзбуджэнне атама (пераход у стан Еn). Пры пераходзе атама ў нармальны стан (Ek) ён выпраменьвае энергію, назіраецца свячэнне газу. Асноўнымі тыпамі самастойнага газавага разраду з’яўляюцца: іскравы, каронны, дугавы, тлеючы.

Слайд 16


Іскравы разрад Характар газавага разраду істотна залежыць ад ціску, тэмпературы, вільготнасці і хімічнага складу газу. У паветры іскравы разрад узнікае пры напружанасці Е = 3.106 В/м. Ён мае выгляд пучка яркіх зігзагападобных палосак, што разгаліноўваюцца ад тонкага канала, які злучае электроды.
Описание слайда:
Іскравы разрад Характар газавага разраду істотна залежыць ад ціску, тэмпературы, вільготнасці і хімічнага складу газу. У паветры іскравы разрад узнікае пры напружанасці Е = 3.106 В/м. Ён мае выгляд пучка яркіх зігзагападобных палосак, што разгаліноўваюцца ад тонкага канала, які злучае электроды.

Слайд 17

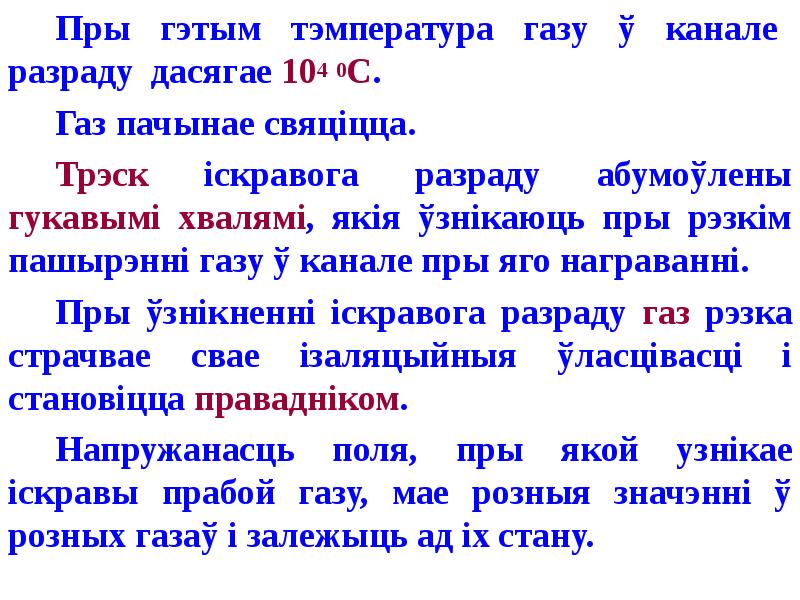

Пры гэтым тэмпература газу ў канале разраду дасягае 104 0С. Газ пачынае свяціцца. Трэск іскравога разраду абумоўлены гукавымі хвалямі, якія ўзнікаюць пры рэзкім пашырэнні газу ў канале пры яго награванні. Пры ўзнікненні іскравога разраду газ рэзка страчвае свае ізаляцыйныя ўласцівасці і становіцца правадніком. Напружанасць поля, пры якой узнікае іскравы прабой газу, мае розныя значэнні ў розных газаў і залежыць ад іх стану.
Описание слайда:
Пры гэтым тэмпература газу ў канале разраду дасягае 104 0С. Газ пачынае свяціцца. Трэск іскравога разраду абумоўлены гукавымі хвалямі, якія ўзнікаюць пры рэзкім пашырэнні газу ў канале пры яго награванні. Пры ўзнікненні іскравога разраду газ рэзка страчвае свае ізаляцыйныя ўласцівасці і становіцца правадніком. Напружанасць поля, пры якой узнікае іскравы прабой газу, мае розныя значэнні ў розных газаў і залежыць ад іх стану.

Слайд 18


Пры дадзеным напружанні (U) паміж электродамі напружанасць (E) поля тым меншая, чым далей адзін ад другога знаходзяцца электроды Пры дадзеным напружанні (U) паміж электродамі напружанасць (E) поля тым меншая, чым далей адзін ад другога знаходзяцца электроды Таму, чым большая гэта адлегласць, тым большае напружанне патрэбна для іскравога прабоя – напружанне прабоя.
Описание слайда:
Пры дадзеным напружанні (U) паміж электродамі напружанасць (E) поля тым меншая, чым далей адзін ад другога знаходзяцца электроды Пры дадзеным напружанні (U) паміж электродамі напружанасць (E) поля тым меншая, чым далей адзін ад другога знаходзяцца электроды Таму, чым большая гэта адлегласць, тым большае напружанне патрэбна для іскравога прабоя – напружанне прабоя.

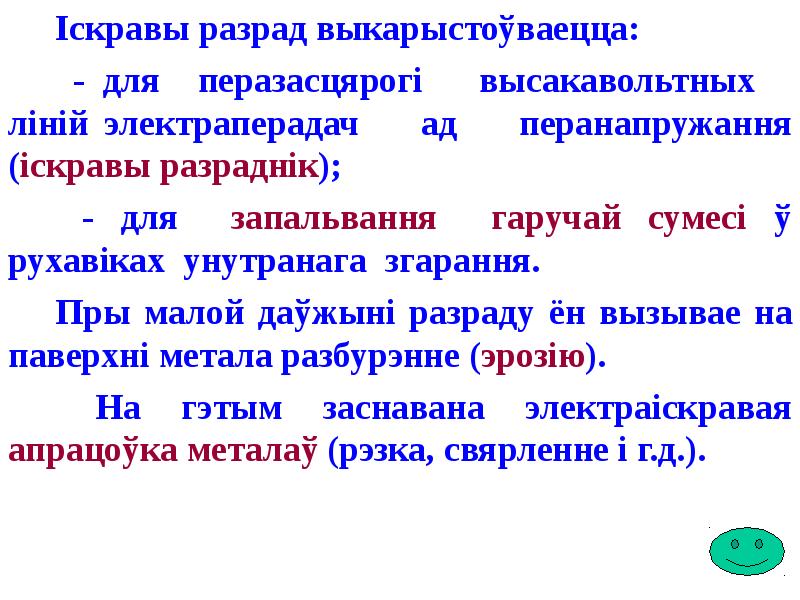

Слайд 19


Іскравы разрад выкарыстоўваецца: - для перазасцярогі высакавольтных ліній электраперадач ад перанапружання (іскравы разраднік); - для запальвання гаручай сумесі ў рухавіках унутранага згарання. Пры малой даўжыні разраду ён вызывае на паверхні метала разбурэнне (эрозію). На гэтым заснавана электраіскравая апрацоўка металаў (рэзка, свярленне і г.д.).
Описание слайда:
Іскравы разрад выкарыстоўваецца: - для перазасцярогі высакавольтных ліній электраперадач ад перанапружання (іскравы разраднік); - для запальвання гаручай сумесі ў рухавіках унутранага згарання. Пры малой даўжыні разраду ён вызывае на паверхні метала разбурэнне (эрозію). На гэтым заснавана электраіскравая апрацоўка металаў (рэзка, свярленне і г.д.).

Слайд 20

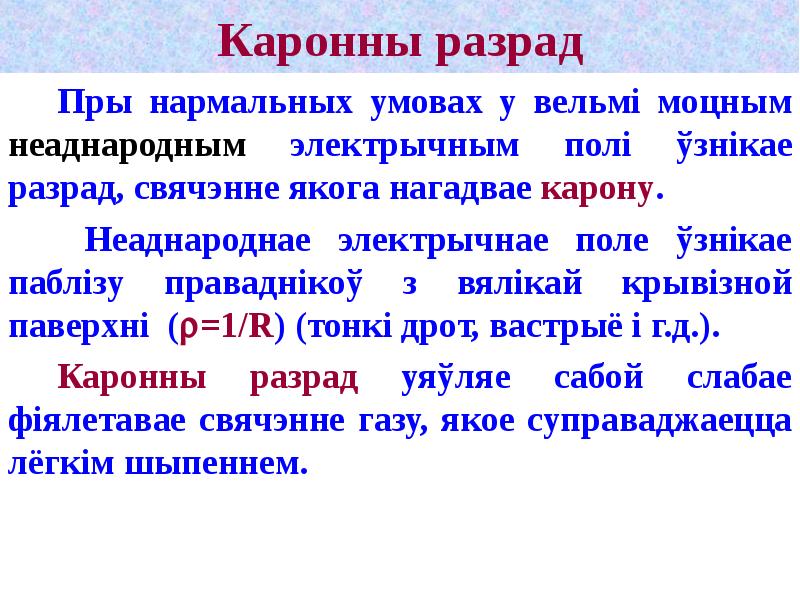

Каронны разрад Пры нармальных умовах у вельмі моцным неаднародным электрычным полі ўзнікае разрад, свячэнне якога нагадвае карону. Неаднароднае электрычнае поле ўзнікае паблізу праваднікоў з вялікай крывізной паверхні (=1/R) (тонкі дрот, вастрыё і г.д.). Каронны разрад уяўляе сабой слабае фіялетавае свячэнне газу, якое суправаджаецца лёгкім шыпеннем.
Описание слайда:
Каронны разрад Пры нармальных умовах у вельмі моцным неаднародным электрычным полі ўзнікае разрад, свячэнне якога нагадвае карону. Неаднароднае электрычнае поле ўзнікае паблізу праваднікоў з вялікай крывізной паверхні (=1/R) (тонкі дрот, вастрыё і г.д.). Каронны разрад уяўляе сабой слабае фіялетавае свячэнне газу, якое суправаджаецца лёгкім шыпеннем.

Слайд 21

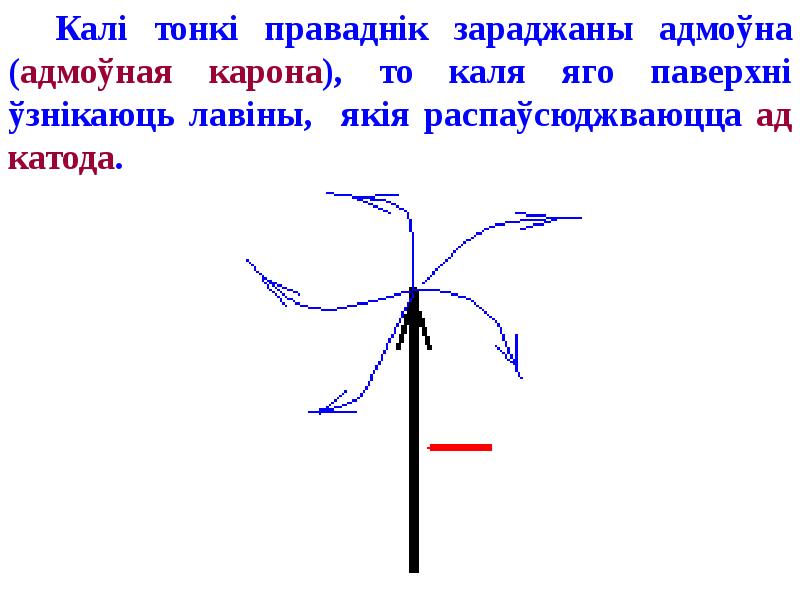

Калі тонкі праваднік зараджаны адмоўна (адмоўная карона), то каля яго паверхні ўзнікаюць лавіны, якія распаўсюджваюцца ад катода.
Описание слайда:
Калі тонкі праваднік зараджаны адмоўна (адмоўная карона), то каля яго паверхні ўзнікаюць лавіны, якія распаўсюджваюцца ад катода.

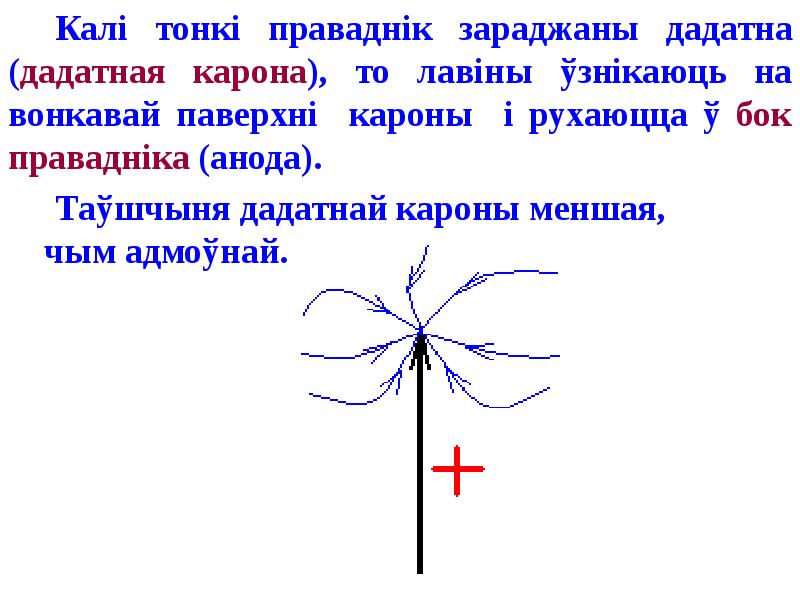

Слайд 22


Калі тонкі праваднік зараджаны дадатна (дадатная карона), то лавіны ўзнікаюць на вонкавай паверхні кароны і рухаюцца ў бок правадніка (анода). Таўшчыня дадатнай кароны меншая, чым адмоўнай.
Описание слайда:
Калі тонкі праваднік зараджаны дадатна (дадатная карона), то лавіны ўзнікаюць на вонкавай паверхні кароны і рухаюцца ў бок правадніка (анода). Таўшчыня дадатнай кароны меншая, чым адмоўнай.

Слайд 23


Каронны разрад узнікае каля правадоў высокага напружання, на вяршынях мачтаў (агні святога Эльма), дрэваў і на іншых востраканечных прадметах. Каронны разрад узнікае каля правадоў высокага напружання, на вяршынях мачтаў (агні святога Эльма), дрэваў і на іншых востраканечных прадметах.
Описание слайда:
Каронны разрад узнікае каля правадоў высокага напружання, на вяршынях мачтаў (агні святога Эльма), дрэваў і на іншых востраканечных прадметах. Каронны разрад узнікае каля правадоў высокага напружання, на вяршынях мачтаў (агні святога Эльма), дрэваў і на іншых востраканечных прадметах.

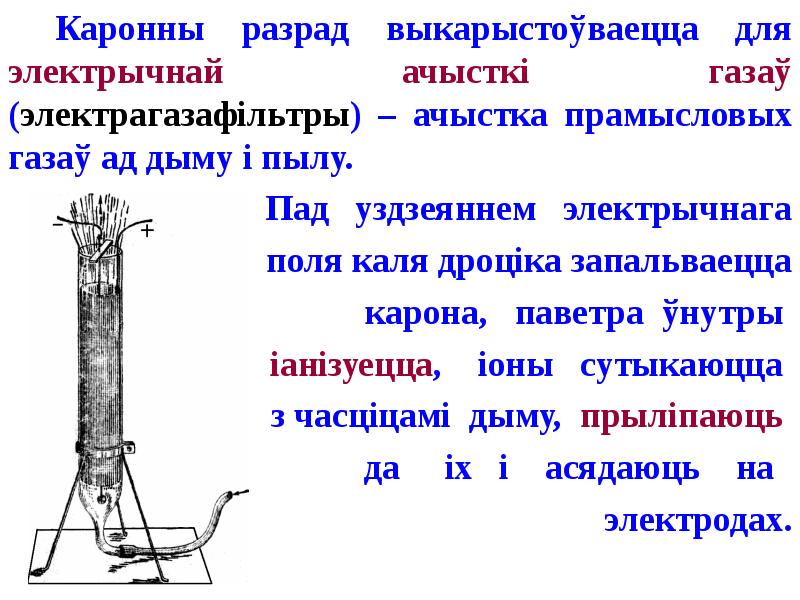

Слайд 24


Каронны разрад выкарыстоўваецца для электрычнай ачысткі газаў (электрагазафільтры) – ачыстка прамысловых газаў ад дыму і пылу. Пад уздзеяннем электрычнага поля каля дроціка запальваецца карона, паветра ўнутры іанізуецца, іоны сутыкаюцца з часціцамі дыму, прыліпаюць да іх і асядаюць на электродах.
Описание слайда:
Каронны разрад выкарыстоўваецца для электрычнай ачысткі газаў (электрагазафільтры) – ачыстка прамысловых газаў ад дыму і пылу. Пад уздзеяннем электрычнага поля каля дроціка запальваецца карона, паветра ўнутры іанізуецца, іоны сутыкаюцца з часціцамі дыму, прыліпаюць да іх і асядаюць на электродах.

Слайд 25

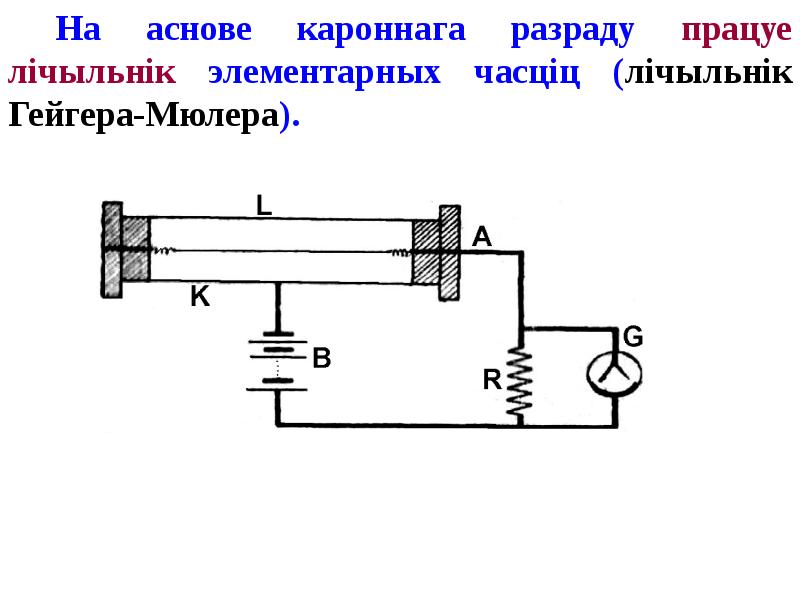

На аснове кароннага разраду працуе лічыльнік элементарных часціц (лічыльнік Гейгера-Мюлера).
Описание слайда:
На аснове кароннага разраду працуе лічыльнік элементарных часціц (лічыльнік Гейгера-Мюлера).

Слайд 26


На каронным разрадзе На каронным разрадзе заснавана дзеянне маланкаадвода. Моцнае электрычнае поле, што ўзнікаеў атмасферы ў час навальніцы, выклікае разрад з вяршыні маланкаадвода. Гэты разрад адводзіць ў зямлю атмасферныя электрычныя зарады, не дазваляючы ім збірацца на будынках.
Описание слайда:
На каронным разрадзе На каронным разрадзе заснавана дзеянне маланкаадвода. Моцнае электрычнае поле, што ўзнікаеў атмасферы ў час навальніцы, выклікае разрад з вяршыні маланкаадвода. Гэты разрад адводзіць ў зямлю атмасферныя электрычныя зарады, не дазваляючы ім збірацца на будынках.

Слайд 27


Падлічана, што ў атмасферы зямнога шара адначасова адбываецца каля 1800 навальніц, якія даюць у сярэднім каля 100 маланак за кожную секунду.
Описание слайда:
Падлічана, што ў атмасферы зямнога шара адначасова адбываецца каля 1800 навальніц, якія даюць у сярэднім каля 100 маланак за кожную секунду.

Слайд 28


Дугавы разрад Дугавым называюць разрад, які ўзнікае ў газе пры атмасферным ціску паміж двума электродамі (металічнымі або вугальнымі), што размешчаны блізка адзін каля другога. Напружанне паміж электродамі павінна быць каля ~ 60В. Дугавы разрад суправаджаецца выдзяленнем вялікай колькасці цеплыні і вельмі яркім свячэннем.
Описание слайда:
Дугавы разрад Дугавым называюць разрад, які ўзнікае ў газе пры атмасферным ціску паміж двума электродамі (металічнымі або вугальнымі), што размешчаны блізка адзін каля другога. Напружанне паміж электродамі павінна быць каля ~ 60В. Дугавы разрад суправаджаецца выдзяленнем вялікай колькасці цеплыні і вельмі яркім свячэннем.

Слайд 29


Дугавы разрад быў адкрыты ў 1802г. рускім фізікам В.У.Пятровым. Праз сем гадоў назіраў з’яву (незалежна ад Пятрова) англійскі хімік Дэві, які прапанаваў назваць дугу “вольтавай” у гонар Вольта.
Описание слайда:
Дугавы разрад быў адкрыты ў 1802г. рускім фізікам В.У.Пятровым. Праз сем гадоў назіраў з’яву (незалежна ад Пятрова) англійскі хімік Дэві, які прапанаваў назваць дугу “вольтавай” у гонар Вольта.

Слайд 30


Калі два вугальныя электроды Калі два вугальныя электроды прывесці ў судакрананне, а пасля развесці, то паміж імі ўзнікае дугавы разрад. Асноўнай прычынай узнікнення дугі з’яўляецца тэрмаэлектронная эмісія з паверхні разагрэтага катода і тэрмічная іанізацыя малекул газу.
Описание слайда:
Калі два вугальныя электроды Калі два вугальныя электроды прывесці ў судакрананне, а пасля развесці, то паміж імі ўзнікае дугавы разрад. Асноўнай прычынай узнікнення дугі з’яўляецца тэрмаэлектронная эмісія з паверхні разагрэтага катода і тэрмічная іанізацыя малекул газу.

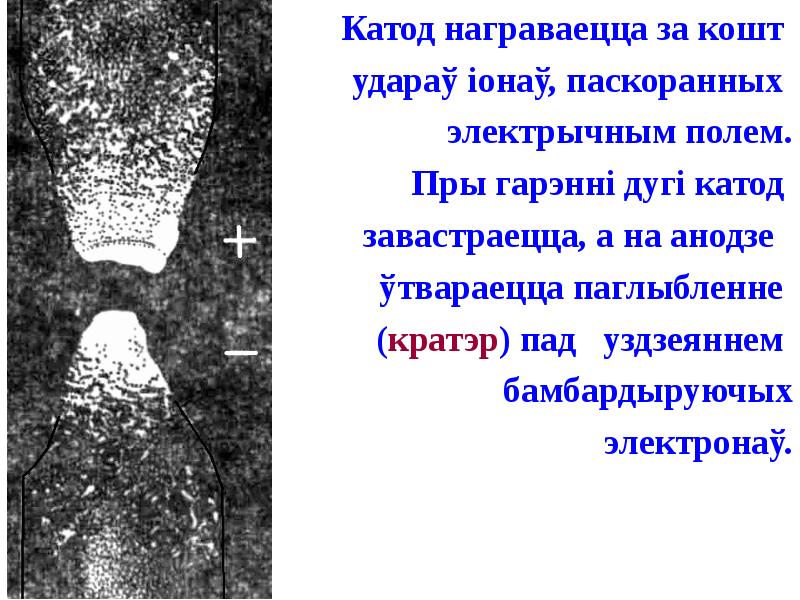

Слайд 31


Катод награваецца за кошт удараў іонаў, паскоранных электрычным полем. Пры гарэнні дугі катод завастраецца, а на анодзе ўтвараецца паглыбленне (кратэр) пад уздзеяннем бамбардыруючых электронаў.
Описание слайда:
Катод награваецца за кошт удараў іонаў, паскоранных электрычным полем. Пры гарэнні дугі катод завастраецца, а на анодзе ўтвараецца паглыбленне (кратэр) пад уздзеяннем бамбардыруючых электронаў.

Слайд 32


Прымяненне дугавога разраду: Прымяненне дугавога разраду: 1882г. М.М.Бенардас прымяніў электрычную дугу для рэзкі і зваркі металаў. 1876г. П.М.Яблачкаў выкарыстаў яго ў якасці крыніцы святла. У металургіі – у дугавых плавільных печах: а – электроды, b – расплаўлены метал; с – падводка току. У кварцавых лямпах. “Штучнае горнае сонца” – ртутная лямпа – дуга ў атмасферы пары ртуці – ультрафіялет (колба з кварца). Святло гэтай лямпы вельмі шкоднае для зроку.
Описание слайда:
Прымяненне дугавога разраду: Прымяненне дугавога разраду: 1882г. М.М.Бенардас прымяніў электрычную дугу для рэзкі і зваркі металаў. 1876г. П.М.Яблачкаў выкарыстаў яго ў якасці крыніцы святла. У металургіі – у дугавых плавільных печах: а – электроды, b – расплаўлены метал; с – падводка току. У кварцавых лямпах. “Штучнае горнае сонца” – ртутная лямпа – дуга ў атмасферы пары ртуці – ультрафіялет (колба з кварца). Святло гэтай лямпы вельмі шкоднае для зроку.

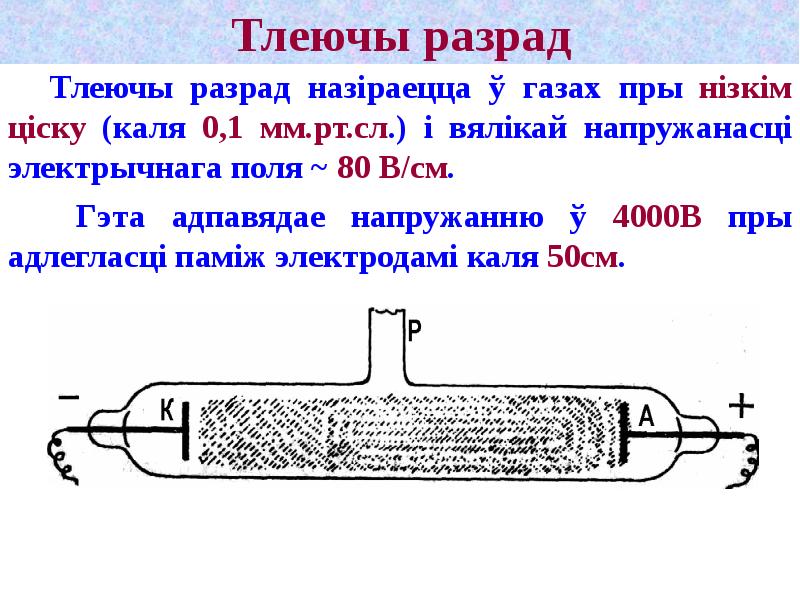

Слайд 33


Тлеючы разрад Тлеючы разрад назіраецца ў газах пры нізкім ціску (каля 0,1 мм.рт.сл.) і вялікай напружанасці электрычнага поля ~ 80 В/см. Гэта адпавядае напружанню ў 4000В пры адлегласці паміж электродамі каля 50см.
Описание слайда:
Тлеючы разрад Тлеючы разрад назіраецца ў газах пры нізкім ціску (каля 0,1 мм.рт.сл.) і вялікай напружанасці электрычнага поля ~ 80 В/см. Гэта адпавядае напружанню ў 4000В пры адлегласці паміж электродамі каля 50см.

Слайд 34


Тлеючы разрад мае выгляд тонкай гнуткай ніткі (для паветра фіялетава-ружовага колеру), якая бегае па трубцы. Пры памяншэнні ціску (пачынаючы з атмасфернага) амаль уся трубка запаўняецца аднародным свячэннем, узнікае тлеючы разрад.
Описание слайда:
Тлеючы разрад мае выгляд тонкай гнуткай ніткі (для паветра фіялетава-ружовага колеру), якая бегае па трубцы. Пры памяншэнні ціску (пачынаючы з атмасфернага) амаль уся трубка запаўняецца аднародным свячэннем, узнікае тлеючы разрад.

Слайд 35


У наш час трубкі з тлеючым разрадам знаходзяць шырокае выкарыстанне як крыніцы святла – газасветныя лямпы (неон, аргон, ксенон і іх сумесі). У лямпах дзённага святла ці люмінесцэнтных ультрафіялетавае выпраменьванне ператвараецца з дапамогай люмінафораў ў святло бачнай вобласці. У лазерах тлеючы разрад выкарыстоўваецца для іх накачкі.
Описание слайда:
У наш час трубкі з тлеючым разрадам знаходзяць шырокае выкарыстанне як крыніцы святла – газасветныя лямпы (неон, аргон, ксенон і іх сумесі). У лямпах дзённага святла ці люмінесцэнтных ультрафіялетавае выпраменьванне ператвараецца з дапамогай люмінафораў ў святло бачнай вобласці. У лазерах тлеючы разрад выкарыстоўваецца для іх накачкі.

Слайд 36


Газаразрадная плазма Пры самастойным разрадзе большасць малекул газа аказваецца іанізаванай. Газ, у якім усе або частка малекул (атамаў) аказваецца іанізаванай называецца плазмай. Гэту назву ўвёў у 1929г. амер. фізік І.Ленгмюр. У залежнасці ад ступені іанізацыі адрозніваюць слаба іанізаваную (да 1%), умерана іанізаваную і поўнасцю іанізаваную плазму. Газаразрадная плазма можа існаваць толькі пры наяўнасці электрычнага поля.
Описание слайда:
Газаразрадная плазма Пры самастойным разрадзе большасць малекул газа аказваецца іанізаванай. Газ, у якім усе або частка малекул (атамаў) аказваецца іанізаванай называецца плазмай. Гэту назву ўвёў у 1929г. амер. фізік І.Ленгмюр. У залежнасці ад ступені іанізацыі адрозніваюць слаба іанізаваную (да 1%), умерана іанізаваную і поўнасцю іанізаваную плазму. Газаразрадная плазма можа існаваць толькі пры наяўнасці электрычнага поля.

Слайд 37


Плазма ўяўляе сабой асобы стан рэчыва. У такім стане знаходзіцца каля 99% рэчыва Сусвету. Сонца і зоркі – гэта гіганцкія згусткі плазмы. Верхнія слаі зямной атмасферы (экзасфера, тэрмасфера, мезасфера – іонасфера), якія падвяргаюцца бесперапыннаму ўздзеянню ўльтрафіялетавага і рэнтгенаўскага выпраменьванняў Сонца, зорак і касмічных прамянёў, знаходзяцца ў стане слаба іанізаванай плазмы.
Описание слайда:
Плазма ўяўляе сабой асобы стан рэчыва. У такім стане знаходзіцца каля 99% рэчыва Сусвету. Сонца і зоркі – гэта гіганцкія згусткі плазмы. Верхнія слаі зямной атмасферы (экзасфера, тэрмасфера, мезасфера – іонасфера), якія падвяргаюцца бесперапыннаму ўздзеянню ўльтрафіялетавага і рэнтгенаўскага выпраменьванняў Сонца, зорак і касмічных прамянёў, знаходзяцца ў стане слаба іанізаванай плазмы.

Слайд 38


Паверхня Сонца Крабападобная туманнасць Атмасфера Зямлі
Описание слайда:
Паверхня Сонца Крабападобная туманнасць Атмасфера Зямлі

Слайд 39


Ужо распрацаваны маламагутныя плазменныя рухавікі (рух плазмы ў скрыжаваных электрычных і магнітных палях). Ужо распрацаваны маламагутныя плазменныя рухавікі (рух плазмы ў скрыжаваных электрычных і магнітных палях). Працуюць магнітагідрадынамічныя генератары (МГД), у якіх з дапамогай струменя плазмы, што рухаецца ў магнітным полі, адбываецца непасрэднае ператварэнне цеплавой энергіі ў электрычную.
Описание слайда:
Ужо распрацаваны маламагутныя плазменныя рухавікі (рух плазмы ў скрыжаваных электрычных і магнітных палях). Ужо распрацаваны маламагутныя плазменныя рухавікі (рух плазмы ў скрыжаваных электрычных і магнітных палях). Працуюць магнітагідрадынамічныя генератары (МГД), у якіх з дапамогай струменя плазмы, што рухаецца ў магнітным полі, адбываецца непасрэднае ператварэнне цеплавой энергіі ў электрычную.

Слайд 40


Выкарыстанне плазматронаў (каталізатар) дазваляе ажыццяўляць хімічныя рэакцыі, якія ў звычайных умовах не назіраюцца. Даследаванні высокатэмпературнай плазмы ўносяць вялікі ўклад у рашэнне праблемы па кіруемаму тэрмаядзернаму сінтэзу (КТС).
Описание слайда:
Выкарыстанне плазматронаў (каталізатар) дазваляе ажыццяўляць хімічныя рэакцыі, якія ў звычайных умовах не назіраюцца. Даследаванні высокатэмпературнай плазмы ўносяць вялікі ўклад у рашэнне праблемы па кіруемаму тэрмаядзернаму сінтэзу (КТС).

Слайд 41


Маланка (лінейная) Прыгожая і небяспечная з’ява прыроды – маланка – уяўляе сабой іскравы разрад у атмасферы, які суправаджаецца светлавымі і гукавымі эфектамі. Грамавыя раскаты – гэта адбіццё гукавых хваляў ад воблакаў, гор, будынкаў і г.д.
Описание слайда:
Маланка (лінейная) Прыгожая і небяспечная з’ява прыроды – маланка – уяўляе сабой іскравы разрад у атмасферы, які суправаджаецца светлавымі і гукавымі эфектамі. Грамавыя раскаты – гэта адбіццё гукавых хваляў ад воблакаў, гор, будынкаў і г.д.

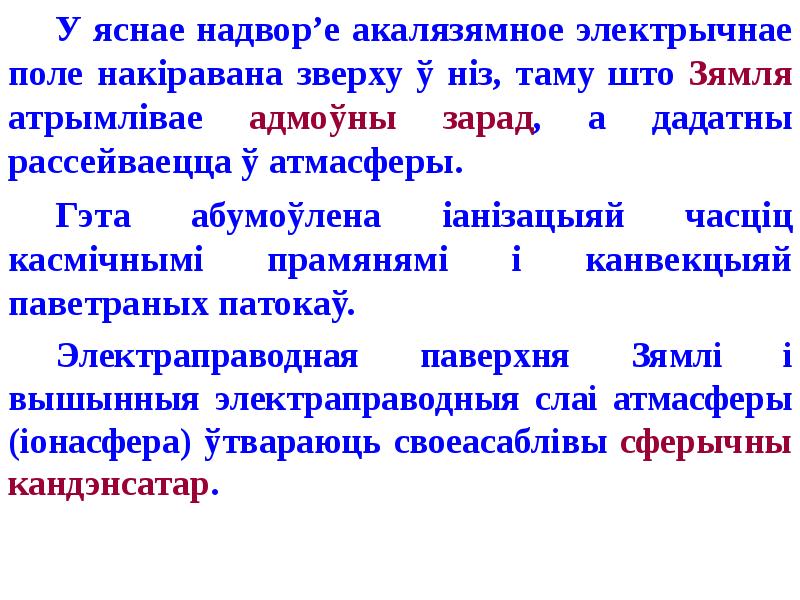

Слайд 42


У яснае надвор’е акалязямное электрычнае поле накіравана зверху ў ніз, таму што Зямля атрымлівае адмоўны зарад, а дадатны рассейваецца ў атмасферы. Гэта абумоўлена іанізацыяй часціц касмічнымі прамянямі і канвекцыяй паветраных патокаў. Электраправодная паверхня Зямлі і вышынныя электраправодныя слаі атмасферы (іонасфера) ўтвараюць своеасаблівы сферычны кандэнсатар.
Описание слайда:
У яснае надвор’е акалязямное электрычнае поле накіравана зверху ў ніз, таму што Зямля атрымлівае адмоўны зарад, а дадатны рассейваецца ў атмасферы. Гэта абумоўлена іанізацыяй часціц касмічнымі прамянямі і канвекцыяй паветраных патокаў. Электраправодная паверхня Зямлі і вышынныя электраправодныя слаі атмасферы (іонасфера) ўтвараюць своеасаблівы сферычны кандэнсатар.

Слайд 43


Навальнічнае воблака паводзіць сябе як праваднік у гэтым электрычным полі. Навальнічнае воблака паводзіць сябе як праваднік у гэтым электрычным полі. У ніжніх слаях воблака назапашваецца адмоўны зарад, а ў верхніх – дадатны.
Описание слайда:
Навальнічнае воблака паводзіць сябе як праваднік у гэтым электрычным полі. Навальнічнае воблака паводзіць сябе як праваднік у гэтым электрычным полі. У ніжніх слаях воблака назапашваецца адмоўны зарад, а ў верхніх – дадатны.

Слайд 44


Да пачатку навальніцы напружанасць паміж Зямлёй і воблакам узрастае да 2.105 В/м. Да пачатку навальніцы напружанасць паміж Зямлёй і воблакам узрастае да 2.105 В/м. Для сярэдніх шырот у летні час вышыня навальнічных воблакаў дасягае 700 м. Гэта значыць, што напружанне паміж воблакам і Зямлёй каля U = 1,4.108 В. Формула сувязі паміж напружаннем і напружанасцю электрычнага поля
Описание слайда:
Да пачатку навальніцы напружанасць паміж Зямлёй і воблакам узрастае да 2.105 В/м. Да пачатку навальніцы напружанасць паміж Зямлёй і воблакам узрастае да 2.105 В/м. Для сярэдніх шырот у летні час вышыня навальнічных воблакаў дасягае 700 м. Гэта значыць, што напружанне паміж воблакам і Зямлёй каля U = 1,4.108 В. Формула сувязі паміж напружаннем і напружанасцю электрычнага поля

Слайд 45


Спачатку ўзнікае пілатуемы стрымер - электраправодны канал, у які накіроўваюцца магутныя электронныя лавіны з хуткасцю 1.104 км/с. Пры гэтым электраправоднасць канала ўзрастае, яго сячэнне павялічваецца – гэта стадыя развіцця лідэра. Калі лідэр, які спускаецца з воблака прыбліжаецца да Зямлі, то на стрэхах будынкаў, маланкаадводах, дрэвах індуцыруюцца зарады процілеглага знака і ўзнікае сустрэчны лідэр. У момант іх сустрэчы ўтвараецца разрадны канал, па якому працякае галоўны разрад маланкі са скорасцю 3.104 км/с.
Описание слайда:
Спачатку ўзнікае пілатуемы стрымер - электраправодны канал, у які накіроўваюцца магутныя электронныя лавіны з хуткасцю 1.104 км/с. Пры гэтым электраправоднасць канала ўзрастае, яго сячэнне павялічваецца – гэта стадыя развіцця лідэра. Калі лідэр, які спускаецца з воблака прыбліжаецца да Зямлі, то на стрэхах будынкаў, маланкаадводах, дрэвах індуцыруюцца зарады процілеглага знака і ўзнікае сустрэчны лідэр. У момант іх сустрэчы ўтвараецца разрадны канал, па якому працякае галоўны разрад маланкі са скорасцю 3.104 км/с.

Слайд 46


Зарад, які пераносіцца маланкай звычайна складае (30 – 40) Кл. Зарад, які пераносіцца маланкай звычайна складае (30 – 40) Кл. Але пры вялікай скорасці руху зараду (3.104 км/с) сіла току дасягае I = 3.105 А. Працягласць маланкавага разраду складае t = (10-7 – 10-6) с. (I = q/t). Даўжыня маланкі можа быць некалькі кіламетраў, шырыня каналу да (20 – 30) см. Яна ўзнікае і паміж зараджанымі воблакамі.
Описание слайда:
Зарад, які пераносіцца маланкай звычайна складае (30 – 40) Кл. Зарад, які пераносіцца маланкай звычайна складае (30 – 40) Кл. Але пры вялікай скорасці руху зараду (3.104 км/с) сіла току дасягае I = 3.105 А. Працягласць маланкавага разраду складае t = (10-7 – 10-6) с. (I = q/t). Даўжыня маланкі можа быць некалькі кіламетраў, шырыня каналу да (20 – 30) см. Яна ўзнікае і паміж зараджанымі воблакамі.

Слайд 47


Звілісты след маланкі тлумачыцца тым, што зарад праходзіць праз тыя ўчасткі паветра, якія валодаюць найменшым супраціўленнем у дадзены момант. Такія ўчасткі паветра размешчаны ў атмасферы выпадковым чынам. (Паветраны змей – 1753г. – Пецярбург – прафесар Рыхман загінуў – працаваў разам з Ламаносавым. Незалежна ад іх Франклін – амер. даследчык).
Описание слайда:
Звілісты след маланкі тлумачыцца тым, што зарад праходзіць праз тыя ўчасткі паветра, якія валодаюць найменшым супраціўленнем у дадзены момант. Такія ўчасткі паветра размешчаны ў атмасферы выпадковым чынам. (Паветраны змей – 1753г. – Пецярбург – прафесар Рыхман загінуў – працаваў разам з Ламаносавым. Незалежна ад іх Франклін – амер. даследчык).

Слайд 48


Электрычныя з’явы ў прыродзе, слайд №48
Описание слайда:

Слайд 49


Шаравая маланка У рэдкіх выпадках назіраюцца шаравыя маланкі. Відавочцы паказваюць, што маланкі маюць выгляд шара дыяметрам (20 – 40) см, які свеціцца. У час адной з навальніц назіралася шаравая маланка больш за 1 м у папярочніку (дыяметры). Час іх існавання не перавышае некалькіх мінут.
Описание слайда:
Шаравая маланка У рэдкіх выпадках назіраюцца шаравыя маланкі. Відавочцы паказваюць, што маланкі маюць выгляд шара дыяметрам (20 – 40) см, які свеціцца. У час адной з навальніц назіралася шаравая маланка больш за 1 м у папярочніку (дыяметры). Час іх існавання не перавышае некалькіх мінут.

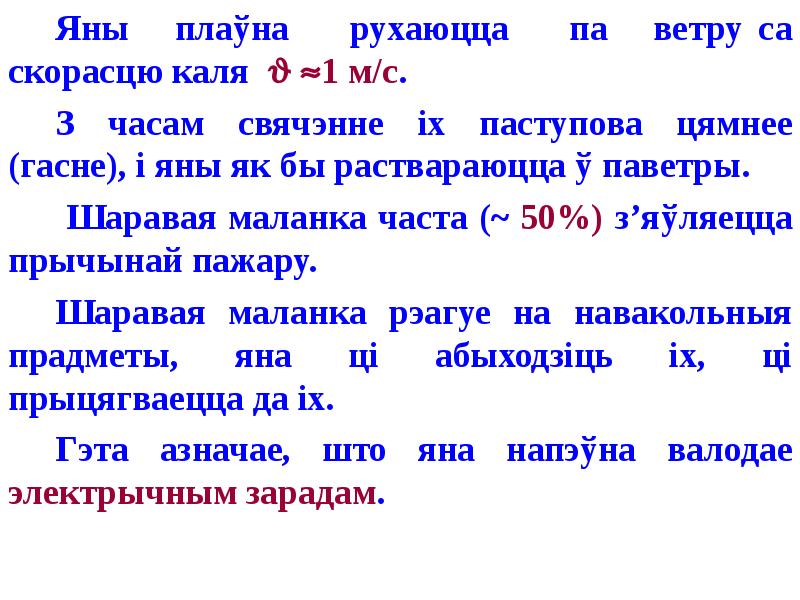

Слайд 50


Яны плаўна рухаюцца па ветру са скорасцю каля  1 м/с. З часам свячэнне іх паступова цямнее (гасне), і яны як бы раствараюцца ў паветры. Шаравая маланка часта (~ 50%) з’яўляецца прычынай пажару. Шаравая маланка рэагуе на навакольныя прадметы, яна ці абыходзіць іх, ці прыцягваецца да іх. Гэта азначае, што яна напэўна валодае электрычным зарадам.
Описание слайда:
Яны плаўна рухаюцца па ветру са скорасцю каля  1 м/с. З часам свячэнне іх паступова цямнее (гасне), і яны як бы раствараюцца ў паветры. Шаравая маланка часта (~ 50%) з’яўляецца прычынай пажару. Шаравая маланка рэагуе на навакольныя прадметы, яна ці абыходзіць іх, ці прыцягваецца да іх. Гэта азначае, што яна напэўна валодае электрычным зарадам.

Слайд 51


Інтэнсіўнасць свячэння шаравой маланкі параўноўваецца з інтэнсіўнасцю электрычнай лямпы напальвання магутнасцю (50 – 100) Вт. Яе колеры ахопліваюць увесь спектр, але часцей сустракаюцца чырвоны, аранжавы і жоўты. Часта бывае і белы. Тэмпература шаравой маланкі каля (200 – 300) 0С. Пры прамым кантакце з целам чалавека яна вызывае апёкі.
Описание слайда:
Інтэнсіўнасць свячэння шаравой маланкі параўноўваецца з інтэнсіўнасцю электрычнай лямпы напальвання магутнасцю (50 – 100) Вт. Яе колеры ахопліваюць увесь спектр, але часцей сустракаюцца чырвоны, аранжавы і жоўты. Часта бывае і белы. Тэмпература шаравой маланкі каля (200 – 300) 0С. Пры прамым кантакце з целам чалавека яна вызывае апёкі.

Слайд 52

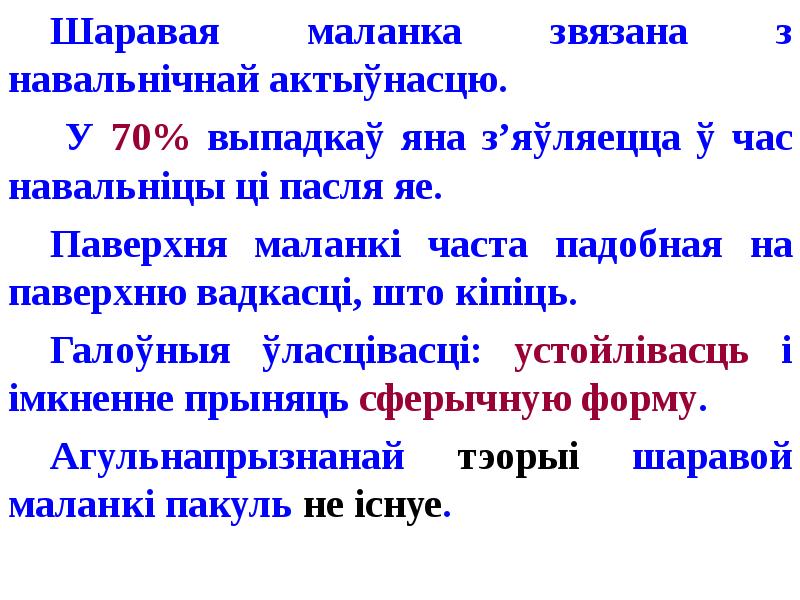

Шаравая маланка звязана з навальнічнай актыўнасцю. Шаравая маланка звязана з навальнічнай актыўнасцю. У 70% выпадкаў яна з’яўляецца ў час навальніцы ці пасля яе. Паверхня маланкі часта падобная на паверхню вадкасці, што кіпіць. Галоўныя ўласцівасці: устойлівасць і імкненне прыняць сферычную форму. Агульнапрызнанай тэорыі шаравой маланкі пакуль не існуе.
Описание слайда:
Шаравая маланка звязана з навальнічнай актыўнасцю. Шаравая маланка звязана з навальнічнай актыўнасцю. У 70% выпадкаў яна з’яўляецца ў час навальніцы ці пасля яе. Паверхня маланкі часта падобная на паверхню вадкасці, што кіпіць. Галоўныя ўласцівасці: устойлівасць і імкненне прыняць сферычную форму. Агульнапрызнанай тэорыі шаравой маланкі пакуль не існуе.

Слайд 53

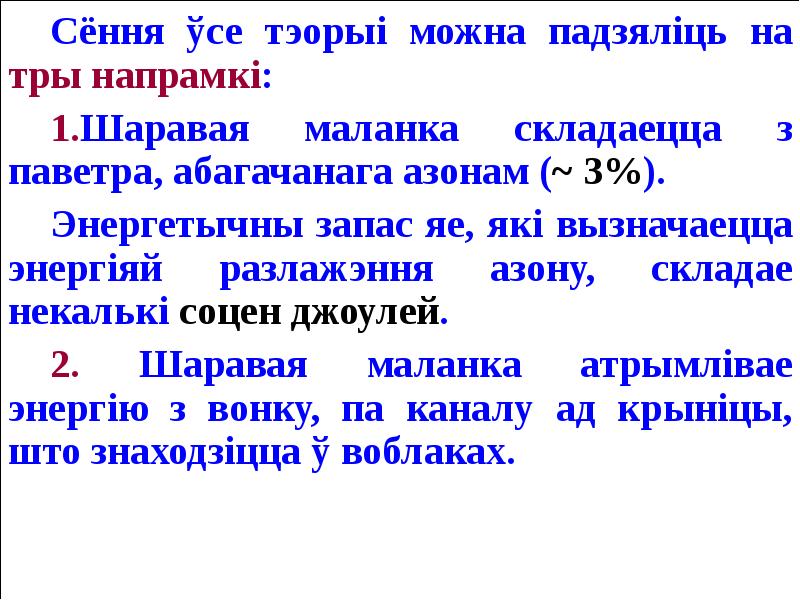

Сёння ўсе тэорыі можна падзяліць на тры напрамкі: Сёння ўсе тэорыі можна падзяліць на тры напрамкі: 1.Шаравая маланка складаецца з паветра, абагачанага азонам (~ 3%). Энергетычны запас яе, які вызначаецца энергіяй разлажэння азону, складае некалькі соцен джоулей. 2. Шаравая маланка атрымлівае энергію з вонку, па каналу ад крыніцы, што знаходзіцца ў воблаках.
Описание слайда:
Сёння ўсе тэорыі можна падзяліць на тры напрамкі: Сёння ўсе тэорыі можна падзяліць на тры напрамкі: 1.Шаравая маланка складаецца з паветра, абагачанага азонам (~ 3%). Энергетычны запас яе, які вызначаецца энергіяй разлажэння азону, складае некалькі соцен джоулей. 2. Шаравая маланка атрымлівае энергію з вонку, па каналу ад крыніцы, што знаходзіцца ў воблаках.

Слайд 54


3. Шаравая маланка складаецца з зараджаных часціц і валодае электрычным зарадам. Яна стварае радыёперашкоды, пад яе ўздзеяннем адбываецца перагаранне лямпачак, засцярагальнікаў, плаўленне праваднікоў і г.д. З 1974г. існуе класцерная гіпотэза шаравой маланкі. Класцер – дадатны ці адмоўны іон, які акружаны абалонкай з нейтральных, звычайна палярных малекул.
Описание слайда:
3. Шаравая маланка складаецца з зараджаных часціц і валодае электрычным зарадам. Яна стварае радыёперашкоды, пад яе ўздзеяннем адбываецца перагаранне лямпачак, засцярагальнікаў, плаўленне праваднікоў і г.д. З 1974г. існуе класцерная гіпотэза шаравой маланкі. Класцер – дадатны ці адмоўны іон, які акружаны абалонкай з нейтральных, звычайна палярных малекул.

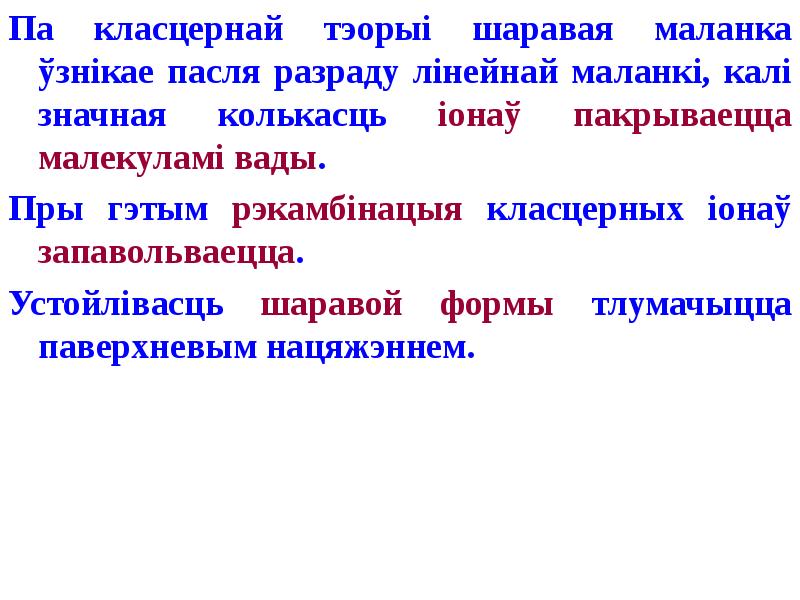

Слайд 55


Па класцернай тэорыі шаравая маланка ўзнікае пасля разраду лінейнай маланкі, калі значная колькасць іонаў пакрываецца малекуламі вады. Пры гэтым рэкамбінацыя класцерных іонаў запавольваецца. Устойлівасць шаравой формы тлумачыцца паверхневым нацяжэннем.
Описание слайда:
Па класцернай тэорыі шаравая маланка ўзнікае пасля разраду лінейнай маланкі, калі значная колькасць іонаў пакрываецца малекуламі вады. Пры гэтым рэкамбінацыя класцерных іонаў запавольваецца. Устойлівасць шаравой формы тлумачыцца паверхневым нацяжэннем.

Слайд 56


Два супрацьлегла зараджаныя класцеры пры няпругкім сутыкненні ўтвараюць адну часціцу. Два супрацьлегла зараджаныя класцеры пры няпругкім сутыкненні ўтвараюць адну часціцу. У выніку іх рэкамбінацыі выпраменьваецца вялікая колькасць энергіі. Тэмпература маланкі павышаецца, абалонка, утвораная вакол класцера малекуламі вады, ўзрываецца. Пры гэтым малекулы, што ўтвараюць шаравую маланку, выкідваюцца ў атмасферу.
Описание слайда:
Два супрацьлегла зараджаныя класцеры пры няпругкім сутыкненні ўтвараюць адну часціцу. Два супрацьлегла зараджаныя класцеры пры няпругкім сутыкненні ўтвараюць адну часціцу. У выніку іх рэкамбінацыі выпраменьваецца вялікая колькасць энергіі. Тэмпература маланкі павышаецца, абалонка, утвораная вакол класцера малекуламі вады, ўзрываецца. Пры гэтым малекулы, што ўтвараюць шаравую маланку, выкідваюцца ў атмасферу.

Слайд 57


Шматлікія спробы ажыццявіць шаравую маланку штучным шляхам на сучасны момант не далі здавальняючых вынікаў.
Описание слайда:
Шматлікія спробы ажыццявіць шаравую маланку штучным шляхам на сучасны момант не далі здавальняючых вынікаў.

Слайд 58


Электрычныя з’явы ў прыродзе, слайд №58
